E02B — Гидротехнические сооружения
Рыбопропускной шлюз
Номер патента: 1585451
Опубликовано: 15.08.1990
Автор: Малеванчик
МПК: E02B 8/08
Метки: рыбопропускной, шлюз
...нижнего бьефа 20, образуя отверстие 21.35Рыбопропускной шлюз работает следу. юшим образом.Привлечение рыб в рыбонакопитель 2 осуществляется при таком положении рабочей камеры 1 когда е дно горизонтально, за счет подачи дляэтой цели воды через отверстие 21 и вододропускные отверстия 5 передней стенки 4. Чтббы обеспечить нормальный гидравлический режим в рабочей камере 1 и рыбонакопителе 2 дополнительная водонепроницаемая стенка 19 препятствует сбросу воды в атмосферу вьппе уровня воды нижнего бьефа 20.После. периода привлечения, когда накоплено определенное количество мигрирующих рыб, рабочая камера 1 поворачивается (привод не показан) вокруг шарнира 18 таким образом,Ф 55 что ее верховой конец вместе с передней стенкой 4 опускается в...
Способ крепления стен подземной выработки в тектонически напряженном грунтовом массиве и устройство для его осуществления
Номер патента: 1585452
Опубликовано: 15.08.1990
МПК: E02B 9/06
Метки: выработки, грунтовом, крепления, массиве, напряженном, подземной, стен, тектонически
...крепления стен и эпюрыотносительйых перемещений приконтурной зоны массива (в пределах этойдлины) назначается размер свободнойчасти устройства Ь , соответству 45ющий участку, где Е ,рЕ 0ПорЗначения Я определяются поэпюре относительных перемещений породного массива, а допустимых относительных деформаций стали штангиустройства- по ГОСТУ для дан 50ной марки стали.Например, для условий РогунскойГЭС длина стальной штанги креплениястены подземного машзала равнялась55Ь,1. = 20 м,1В пристенной зоне массива относительные деформации породы по результатам расчета составили С ,р = 0,004,а допустимые относительные деформации стальной штанги устройства (сталь 35 ГС) Е 7 = О, 00187, Это соотношение соблюдается на участке длиной Ь, = 10,0 м. В...
Фундамент гидромашины
Номер патента: 1585453
Опубликовано: 15.08.1990
Авторы: Аронсон, Архипов, Бабанов, Вовкушевская, Гольдфарб, Зубрицкая, Иванов, Ламм, Пылев, Слынько, Соколов, Яблонский
МПК: E02B 9/06
Метки: гидромашины, фундамент
...7 закреплена арматура 8, перпендикулярно к которой в нижней части стальной оболочки 5 установлена арматура 9, связанная анкерной арматурой 10 с ребрами 11 жесткости. Арматура 8 и 9 выполнена з виде прямолинейных сеток вертикальной и горизонтальной)., расположенных в 10 непосредственной близости от нижней части стальной оболочки 5Пример работы фундамента гидромашины. 45При нагружении спиральной камеры гидростатическим давлением все несу- Фщие элементы, сопряженные с бетонным массивом 1, работают совместно. Металлические элементы: кольца 2, колон 50 ны 3, верхняя 4 и нижняя 5 части стальной оболочки, арматура 8-1 испытывают растягивающие напряжения. Бетон массива 1 в основном работает на сжатие в радиальном направлении,55...
Дренажное устройство
Номер патента: 1585454
Опубликовано: 15.08.1990
МПК: E02B 11/00
Метки: дренажное
...у дна 2 траншеи 1.Поступление грунтовых вод к дренажной линии 3 через такое уплотненное дно затруднено. Продольные параллельные щели 4 пронизывают уплотненный грунт по всей длине траншеи и позволяют грунтовым водам свободно проникать через фильтрующий материал 5 в дренажную линию 3. Опирание дренажной ленных площадок и го рий.11 елью изобретениячение эффективности е ляет еиствия дренажанением изгибнойй линии. поперечный р с н азказ ншею 1 юча ажная лин жена олнены п 4, эапол дол вь ел енные ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И 07 НРЫТИЯ 1ПРИ ГКНТ СССР(72) И.Ю. Гайлитис и (53) 626.862(088.8) (56) Казаков В.С. и строительства закрыт осушаемых и орошаемь Россельхозиэдат, 196 (54) ДРЕНАЖНОЕ УСТРО (57) Изобретение от хозяйственной мелиор...
Дренажный колодец
Номер патента: 1585455
Опубликовано: 15.08.1990
Автор: Рудой
МПК: E02B 11/00
...за Отстойник 5 сопряжен с основан корпуса 1 и соединен с дренажн бопроводом 7. Установка корпус опорные элементы 4 и расположе стойника 5 вне корпуса 1 ниже ны промерзания исключает возде на места сопряжения отстойника дренажным трубопроводом 7 каса ных сил морозного пучения, чт шает образование трещин и щеле ф цией 8. Отстойник 5.расположен в корпуса 1 и сопряжен с его осно ванием 2,В режиме осушения колодец рабо следующим образом.Вода, собранная с осушаемой терр тории, по дренажному трубопро поступает в отстойник 5 и дал трубопровод 7 в водоприемную сеть (на чертеже не показано), а с Ьаяся в грунте вокруг колодца отводится через фильтрующую э 6 и перфорацию 8 в отстойник",Преимущество предлагаемого колодца состоит в том, что...
Устройство для образования и поддержания незамерзающей акватории
Номер патента: 1585456
Опубликовано: 15.08.1990
Авторы: Ветлицын, Глебов, Иванова, Мирончук
МПК: E02B 15/02
Метки: акватории, незамерзающей, образования, поддержания
...открытие пневмоклапана 20, Золотник указанного пневмоклапана преодолевает усилие пружины и опускает, соединяя воздушную полость 16пад изаыточным давлением к пневмогидравлическим насадкам б. При истечении воды из гицропневмопреобразователя 8 он заполняется вазудхом из окружающей среды через обратный клапан 17.Применение предложенного устройства обеспечивает повышение эффективности разрушения ледяного покрова ввиду подачи воздуха к пневмогидравлическим насадкам поц избыточным дав-, лением. Кроме того, цастигается расширение эксплуатационных возможностей ввиду регулирования давления и продолжительности импульсов подачивоздуха к пневмогидравлическим насадкам в соответствии с эксплуатационными условиями,Устройства для образования и...
Устройство для подводного сбора нефтепродуктов из затонувшего судна
Номер патента: 1585457
Опубликовано: 15.08.1990
Автор: Зарбаилов
МПК: E02B 15/04
Метки: затонувшего, нефтепродуктов, подводного, сбора, судна
...отверстия для забора нефтепродуктов.Устройство устанавливают следу 40ющим образом.К патрубку 8 подсоединяют откачивающий шланг, Используя судовой привод, трос и рым 9, опускают устройство на воду, устройство находитсяв походном положении (см.фиг.2),т.е. кольцеобразный поплавок 4 опирается на нижний упор 5, а штанги 2и натягирасположены соответственно вдоль. откачивающего трубопровода 1,При соприкосновении с поверхностьюводы и дальнейшем погружении устрой. ства кольцеобразный поплавок 4 вследствие плавучести перемещается по направляющей 3 вверх до тех пор, покане упрется в верхний упор б. При пе 55ремещении вверх по направляющей 3кольцеобразный поплавок 4 посредством тяг 7 воздействует на штанги 2,которые в свою очередь принимают...
Устройство для монтажа опорного блока морской платформы
Номер патента: 1585458
Опубликовано: 15.08.1990
Авторы: Лейбензон, Пестряев, Серкисов, Султанов
МПК: E02B 17/00
Метки: блока, монтажа, морской, опорного, платформы
...опорного блока 9 на стапельплавсредства.В прибрежной зоне в конце спускового пути 1 выполнено углубление 12,сопряженное с горизонтальным участком спускового пути 1 наклонной плоскостью 13. Горизонтальный участок 14Углубления 12 ограничен вертикальнымупором 15.Углубление 12 имеет поперечныйразмер, превышающий ширину основания2, эти участки углубления представляют собой рабочие площадки, которыеслужат для удаления вьппедших из зоныспуска элементов качения для повтор 50ного их использования,На время монтажа опорного блока 9устанавливаются планки 16, предупреждающие блок от непроизвольных перемещений.Во время сборки опорный блок 9размещают на.устройстве, опорныеплоскости 10 блока 9 опираютсянашары 5. Между основанием 2 и полозом 11...
Сквозная берегозащитная шпора
Номер патента: 1587104
Опубликовано: 23.08.1990
Автор: Зубадзе
МПК: E02B 3/02
Метки: берегозащитная, сквозная, шпора
...С.Шекмар едактор Л,3 Тираж 536 Падписно венного комитета по изобретениям и откры 113035, Москва, Ж, Раушская наб 4/5 Заказ 2400 ВНИИПИ Госуда ям при ГКНТ СССР изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,Изобретение относится кидротехническим сооружениям, применяемым для защиты, берегов рек от размывов и регулирования русловых процессов, и является усовершенствованием изобретения по авт.св, М 1020488. Цель изобретения - повышение эффективности гашения энергии руслового потока.На фиг. 1 изображена сквозная берегозащитная шпора с каналом, вид сверху; на фиг, 2 - разрез А - А на фиг. 1; на фиг, 3 - разрез Б - Б на фиг, 1,Сквозная берегозащитная шпора состоит из пирамидальных массивов 1, установленных на...
Устройство для изготовления покрытий подводных откосов берегов водоемов и гидротехнических сооружений
Номер патента: 1587105
Опубликовано: 23.08.1990
Авторы: Жос, Конюхов, Хакимов, Якименко, Якимов
МПК: E02B 3/12
Метки: берегов, водоемов, гидротехнических, откосов, подводных, покрытий, сооружений
...6,прикатывающае приспособление 7 и вентилятор 8. Бункер 5 выполнен со средствамиуправляемого обогрева полости, напримертермоэлементами (не показаны), а прикатыВающее приспособление 7 представляет собой барабан, который закреплен в серьгах9, шарнирно связанных с кронштейнами 10,установленными на бункере 5, Бункер 5снабжен дозатором 11,Устройство работает следующим образом,Барабан 3 устанавливают с возможностью поворота относительно горизонтальной оси. Полотнище синтетическогоматериала 4 пропускают В зазор междуверхней ветвью транспортера 1 и прижимным роликом 12. Балласт 6, представляющий собой жесткий кусиковой материал,загружают в бункер, где он нагревается дотемпературь 1 плавления полотнища 4, Придвижении транспортера 1 полотнище...
Сборный фасонный блок гидротехнических сооружений
Номер патента: 1587106
Опубликовано: 23.08.1990
МПК: E02B 3/14
Метки: блок, гидротехнических, сборный, сооружений, фасонный
...1 большего диаметра и вертикально расположенныхавтопокрышек 2 меньшего диаметра, Автопокрышки 2 смонтированы в плане квадратам и закреплены к нижней и верхнейгориза итал ьно расположенным а втопокрышкам 1 большего диаметра посредствомЧ-образных хомутов 3, образуя внутри полое пространство 4, заполненное автопокрышками 5 меньшего диаметра с прозорами6 без их крепления. Сопряжение вертикально расположенных автопокрышек 2выполнено посредством протекторов 7 к бокавииам 8 горизонтально расположеиныхавтопокрышек 1.Конструкция сборного фасоннага блокаработает следующим образом.Смонтированная конструкция из элементов кубовой конфигурации при воздействии на иих энергии скоростного водногопотока или наката волны частично...
Способ борьбы с фильтрацией из облицованного канала
Номер патента: 1587107
Опубликовано: 23.08.1990
Автор: Танклевский
МПК: E02B 3/16
Метки: борьбы, канала, облицованного, фильтрацией
...экран 2, П-образная 15уплотнительная прокладка 3, полость 4 прокладки, вакуум-насос 5, скважина 6, промежуточная емкость 7, инъекционнаяскважина 8, герметизирующий раствор 9,грунт 10, обработанный герметизирующим 20раствором, грунт 11, насыщенный сжатымвоздухом,Способ осуществляют в следующей последовательности,Откосы канала 1, облицованные экраном 2, покрывают уплотнительной прокладкой 3, полость 4 которой подсоединена квакуум-насосу 5. Затем в грунте вдоль отко- .са образуют скважину 6, Включают вакуумнасос 5, образуя разрежение под 30прокладкой 3, и нагнетают сжатый воздух вскважину 6, Откачиваемая вода скапливается в промежуточной емкости 7 и удаляется. Затем образуют скважину 8 междускважиной 6 и экраном 2, В эту...
Способ создания противофильтрационного экрана канала или водоема
Номер патента: 1587108
Опубликовано: 23.08.1990
МПК: E02B 3/16
Метки: водоема, канала, противофильтрационного, создания, экрана
...водоемов или каналов, так и для закрепления несвязных грунтов в гидротехнических сооружениях.Цель изобретения - снижение трудозатрат и повышение противофильтрационной надежности экрана.На фиг, 1 представлена схема размещени зарядов взрывчатых веществ и порядок их взрывания на границе двух жидких сред (в да - цементирующий материал); на ф г. 2 - схема закольматированного грунта цементирующим материалом.Пример. На дне протяженной выемки параболического сечения, в суглинистых грунта глубиной 30 м и шириной поверху 6, м укладывают удлиненный шланговый заряд 1, состоящий из аммонита диаметро 1 м 80 мм. Затем через водную среду 2 в роцессе эксплуатации канала выемку зал вают жидким раствором 3 из силиката натр я с толщиной слоя 1,0 м. Поверх...
Уплотнение деформационного шва подводной части бетонного гидротехнического сооружения
Номер патента: 1587109
Опубликовано: 23.08.1990
Автор: Ягин
МПК: E02B 3/16
Метки: бетонного, гидротехнического, деформационного, подводной, сооружения, уплотнение, части, шва
...на фиг. 1; на фиг, 3 - разрез Б - Б, на фиг. 2; на фиг. 4 - разрез В - В на фиг. 2.Уплотнение выполнено в виде гермети; зирующей эластичной прокладки 1, включающей внутреннюю полость 2, герметизированную непроницаемыми перемычками 3,и анкерные элементы 4, замоноличенные вбетон облицовки 5 водосброса, расположен ного на скальном основании б и закреп, ленного к основанию б анкерами 7, Внутренняя полость 2 расположена в центральной части прокладки 1 в утолщении 8и через ниппельное устройство 9 заполнена воздухом под давлением, равным внешнему давлению воды 10 на глубине расположения уплотнения в деформа ционном шве 11.Устройство непроницаемых перемычек 3осуществляют при изготовлении прокладки 1или непосредственно при ее установке...
Устройство для очистки сороудерживающей решетки
Номер патента: 1587110
Опубликовано: 23.08.1990
Автор: Ярыгин
МПК: E02B 5/08
Метки: решетки, сороудерживающей
...время очистки через прозоры решетки 1. 3 ил.15871 О брете формула Устройство для о щей решетки, включа ленную на каретке, раму с тремя распо дольных стержней р для каретки, сред ним концом жестко сборник для мусора, с целью повышения граблина снабжена упором и мусо рона шарнирно прикрепле при этом сборник в виде бункера, ра направляющей, а сре полнена с изогнутой но опертой на з верхняя часть кото пающей за предель в сторону бункера. чистки сороудерживаюющее граблину, закрепсвязанной с приводом, ложенными позади проешетки направляющими няя из которых верх- прикреплена к раме, и отличающееся тем, что, эффективности работы, расположенным снизу правляю щей решеткой, иной сзади к граблине, для мусора выполнен змегценного за задней дняя...
Очистное устройство
Номер патента: 1587111
Опубликовано: 23.08.1990
Авторы: Андреев, Румянцев, Царевский
МПК: E02B 5/08
Метки: очистное
...4 тангенциально присоединены к емкости 1, дно подводящего канала 2 расположено на половине высотыемкости 1 а дно отводящего канала 3 40и сбросного лотка 4 расположены на отметке дна емкости 1. Кроме этого, высота лопаток выполнена не более половины высоты емкости 1, а гибкие сетчатые полотна 11 установлены с возможностью взаимодействия с фильтрующим приспособлением 5. 45Лопатки 10 привода 9 снабжены уплотнениями 15 и 16, прикрепленными к их боковым кромкам.Очистное устройство работает следующим образом.Вода, предназначенная для очистки, поступает по подводящему каналу 2 в емкость 1. За счет взаимодействия потока слопатками 10 привода 9 приводятся во вращение поводки 8, прикрепленные к втулке 7, которая установлена на оси 6....
Противофильтрационная диафрагма грунтовой плотины
Номер патента: 1587112
Опубликовано: 23.08.1990
Авторы: Аполлонов, Игольников, Касаткин
Метки: грунтовой, диафрагма, плотины, противофильтрационная
...плотины 2 до отметки 1 п а нижнего яруса. Затем выставляют и раскрепляют следующий ярус б параллелепипеда 3 и отсыпают грунт до отметки 1 п б и т. д. до полного возведения диафрагмы и плотины. Поскольку элементы (параллелепипеды) 3 выполнены из отвердевшего асфальтобетона, то вертикальная их установка и раскрепление затруднений не вызывают, вследствие чего толщина диафрагмы равна толщине одного элемента при однослойной диафрагме и определяется из соображений противофильтрационной надежности. Возможно выполнение и большего количества слоев для обеспечения переменной толщины диафрагмы и еще более рационального, максимально необходимого расходования асфальтобетона (в случае высоких плотин),При установке элементов (параллелепипе дов) 3 под...
Способ возведения грунтового сооружения из местных материалов
Номер патента: 1587113
Опубликовано: 23.08.1990
МПК: E02B 7/06
Метки: возведения, грунтового, местных, сооружения
...зависимостьюЯо со то, =С+0,88 - ььь 1 ) соьа, 8)Ц 4:ьЬ717где С - недеформируемая волнами частьЗЬ толщины отсыпаемого слоя гравийно-галечникового грунта, принимаемая равной (0,5 - 1,0) Й;а - угол наклона нестабилизировавшегося откоса, образованного гравийно-галечниковым грунтом с коэффициентом заложения т.Грунтовое сооружение, возводимое попредлагаемому способу, включает тело сооружения 1 с ломаным верховым откосом 2 сточкой излома А в месте максимально воз 45 можной величины деформации откоса волнами, слой крепления 3 из гравийно-галечникового грунта с начальным профилем 4,имеющим. однородный откос т, и конечнымпрофилем 5, образованным после переработки материала защиты волнами.50 Пример. Тело грунтового сооружения 1возводят...
Разводящий пульповод
Номер патента: 1587114
Опубликовано: 23.08.1990
Автор: Рощупкин
Метки: пульповод, разводящий
...звена 1 и расположена под водоотборным окном 2 с образованием зазора 5 между верхней частью внутренней стороны стенки трубного звена 1 и перегородкой 4. Зазор сообщен с водоотборным окном 2 и проточной полостью трубного звена 1. Перегородка 4 свободным концом 6 ориентирована в направлении выпускного отверстия 7 трубного звена 1, Трубное звено 1 выполнено с продольным разъемом по шву 8 для обеспечения замены изношенных элементов. Пульповыпускной конец 9 трубного звена 1 выполнен в виде усеченного конуса. На трубном звене 1 установлен смотровой люк 10 для очистки водоотборного окна 2.Работа разводящего пульповода осуществляется следующим образом.Пульпу подают по пульповоду в трубное звено 1. При течении пульпы по трубопроводу...
Плотина
Номер патента: 1587115
Опубликовано: 23.08.1990
МПК: E02B 7/06
Метки: плотина
...насыпного из местных материалов тела 1 плотины покрывают одним, двумяили несколькими слоями 2 горизонтально , уложенных и связанных между собой утили-зованных на транспорте шин с заполнениемместным материалом, причем в соседних рядах шины сдвинуты относительно друг друга вдоль и поперек плотины с образованием ступенчатого понижения как в сторону нижнего, так и верхнего бьефов. Слои 2 шин 20 противоположных откосов насыпного тела 1 связываются между собой системой гибких связей 3 в виде выпуклоизогнутых к основанио плотины предварительно напряженными цилиндрической формы блоками, собранными из связанных между собой утилизованных на транспорте шин с заполнением более тяжелым материалом по сравнению с материалом тела 1...
Бетонная плотина
Номер патента: 1587116
Опубликовано: 23.08.1990
МПК: E02B 7/10
...ности, снижение материалоемкости и стоимости плотины.На чертеже показана предлагаемая плоТина, поперечный разрез.Сооружение включает возведенное на осовании тело плотины 1, к которому со стооны верхнего бьефа примыкает пригрузочый элемент с внутренней полостью 2. Прирузочный элемент закреплен в основание сомощью анкеров 3, Верхняя часть внутреней полости 2 герметично закрыта гибкойластиной 1, заделанной в пригрузочный элеент. Пластина 4 соединена посредством тяа 5 с гребнем 6 плотины 1. Внутренняяолость 2 пригрузочного элемента снабженаоединением 7 с дренажной галереей 8 или сижним бьефом для отвода профильтровавШейся воды или воздуха,Бетонная плотина работает следующим)бразом.При наполнении водохранилища гибкаяластина 4 под действием...
Устройство для срыва вакуума в сифонных водовыпусках
Номер патента: 1587117
Опубликовано: 23.08.1990
МПК: E02B 7/18
Метки: вакуума, водовыпусках, сифонных, срыва
...17, причем воздуховод 16 опущен в стояк-накопитель 17 до, уровня сбросной трубки 18, сообщающейстояк-накопитель 17 с полостью ветви 15 сифона 1. Верхняя часть стояка-накопителя 17дренажной трубкой 19 соединена с верхнейчастью стакана-заполнителя 20. Стакан-заполнитель 20, стояк-накопитель 17 и камера 8установлены последовательно по направлению к верхнему бьефу на восходящей ветви 15 сифона 1 и сообщены с ней. Воздуховод 16 выполнен с поперечным сечением,большим поперечного сечения дренажнойтрубки 19. Поплавок 11 устанавливается науровне минимального горизонта воды в верхнем бьефе.После запуска насоса вода заполняетвосходящую ветвь 15 и, поднимаясь, последовательно затопляет входные отверстиястакана-заполнителя 20,...
Откатные ворота шлюза
Номер патента: 1587118
Опубликовано: 23.08.1990
Авторы: Большев, Вознесенский, Кондратьев, Макаров
МПК: E02B 7/20
Метки: ворота, откатные, шлюза
...подушки 19 и 20,Откатные ворота шлюза работают сле, дующим образом,При выравнениых уравнениях в бьефах пролетное строение 1 выкатывают из ниши 1 О, причем пролетное строение 1 опущено в нижнее положение, когда серьги 12 и 14 прижаты к упорам 15 и 16 соответственно, при этом между подушками 19 и 20 образован зазор, обеспечивающий свободное перемещение строения 1.Раскачиванию волной пролетного строения 1 на серьгах 12 в 14 препятствует при возникновении волновой нагрузки со стороны нижнего бьефа опирание серег 12 и 14 на упоры 15 и 16, а при возникновении нагрузки со стороны верхнего бьефа - момент от действия массы пролетного строения 1 на наклонно расположенные серьги 12 - 14,После установки пролетного строения 1в положение Закрыто,...

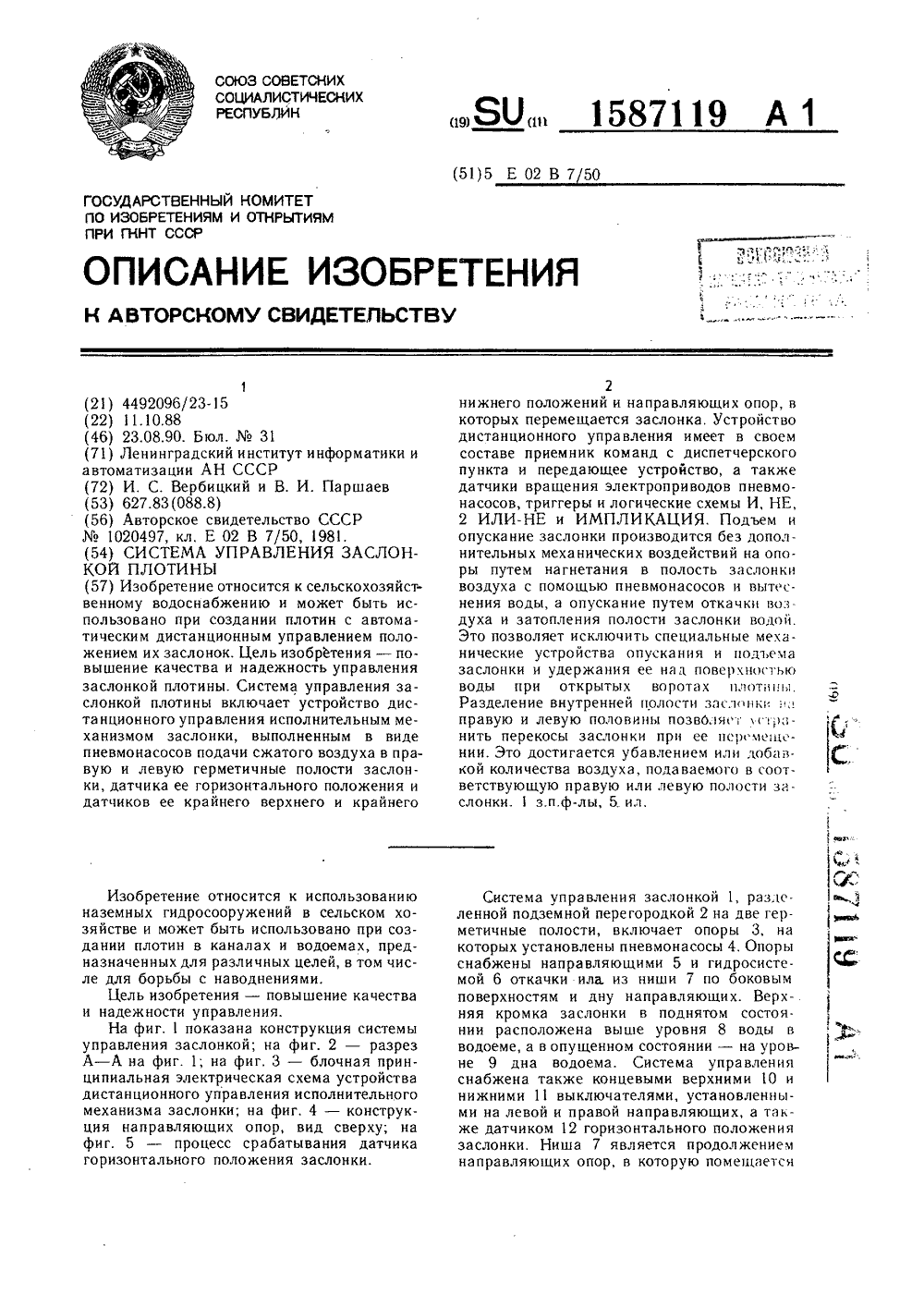

Система управления заслонкой плотины
Номер патента: 1587119
Опубликовано: 23.08.1990
МПК: E02B 7/50
...которые при отсутствии команды от концевых выключателей 11 нижнего положения обеих полостей заслонки пропускают логическую единицу на свои выходы, которая, пройдя третью и четвертую схемы И 27 и 28, включает реле 29 и 30, которые подают электро. гание на двигатели электроприводов для откачки воздуха из левой и правой полостей заслонки. Заслонка опускается по своим направляющим в нишу, т. е, тонет под тяжестью поступившей в заслонку воды, срабатывают концевые выключатели 11 нижнего положения заслонки, на входах инверторов 33 и 34 появляются нули, которые поступают на вторые сбросные входы триггеров 25 и 26, они перебрасываются в противоположное состояние, а выработанные ими нули отключают через третью и четвертую схемы И 27 и 28 реле...
Способ очистки канала от донных и придонных наносов и устройство для его осуществления
Номер патента: 1587120
Опубликовано: 23.08.1990
МПК: E02B 8/02
Метки: донных, канала, наносов, придонных
...осей Ф, Ф была совмещенас центральной осью крайнего гцита 8 нижележащей по течению секции 2 и 3, размещенного со стороны берега, на которомрасположен отвод 5. Точка пересечения Фзпродольных осей щитов нижней по течениюсекции 3 совмещена с линией 9 берега, накотором расположен отвод 5.Отдельные секции 1 - 3 струенаправляюшей системы расположены одна от другойна расстоянии Ь и .г, определяемом поформуле1,)где Р и Н - средние скорость и глубина потока;Ъ. - минимальная гидравлическаякрупность наносов, подлежа Ших. - расстояние между секциямиструенаправляющей системы,равное длине пути осаждениянакосов.Нижняя по течению секция 3 располо.жена от створа бокового отвода 5 на расстоянии Ьз+1,О, где 1 з определяют по указанной формуле, а 1...
Водосбросное сооружение
Номер патента: 1587121
Опубликовано: 23.08.1990
Авторы: Ламердонов, Скрябина, Ясониди
Метки: водосбросное, сооружение
...4 - 6 на их восходящихветвях выполнены отверстия 9, а на их гребнях для принудительной разрядки имеютсявентили 10, В верхнем бьефе 2 установлена1 следящая система на основе нормальноразомкнутых верхнего и нижнего герконов11 и 12, помещенных в вертикальнуюгерметичную трубу 13, на которой установленкольцевой поплавок 14 с постоянным магнитом 15, Для ограничения движения поплавка 14 на трубе 13 закреплены передвижные ограничители 16. Геркон 11 расположенна уровне потолка колена верхней пары сифонов 6, а геркон 12 - на уровне гребня нижней пары сифонов 4, Герконы 11 и 12через электрическую схему 17 соединены сэлектроприводами - электродвигателями 18,которые через системы 19 передачи движения, валы 20 и оси 21 соединены с запорными...
Рыбоход
Номер патента: 1587122
Опубликовано: 23.08.1990
Авторы: Иванов, Малеванчик
МПК: E02B 8/08
Метки: рыбоход
...1 и разделенные одна от другой перегородками 3 с вплывными отверстиями 4, соединяющими смежные камеры 2. Последние установлены под ост рым углом к продольной оси 5 канала 1, а перегородки 3 имеют дополнительные окна 6, в которых установлены затворы 7, при этом дополнительные окна 6 каждой камеры 1 соединены с нижним бьефом, а , отметка порога 8 вплывного отверстия 4,в каждой перегородке 3 ниже отметки поро;, га 9 дополнительного окна 6.Рыбоход работает следующим образом.При самом низком уровне воды все дополнительные окна 6, кроме последнего, перекрыты затворами 7, Поток транзитом проходит по рыбоходу через вплывные отверс, тия 4 и через дополнительные окна 6 последней камеры 2, благодаря чему осуществляется привлечение и пропуск рыб...
Модульное рыбозащитное и водоочистное устройство
Номер патента: 1587123
Опубликовано: 23.08.1990
Авторы: Алиев, Большов, Павлов, Фильчагов, Чхалов
Метки: водоочистное, модульное, рыбозащитное
...стержнями 8, а очистное приспособление 3 выполнено в виде щеток 11, укрепленных между фланцами 6 с обеих сторон полотнища 1. Соединительный элемент 9 укреплен в отверстиях 7 фланцев 6 с помощью держателей 12. фильтрующее полотнище 1 соединено с меха- низмоМ его натяжения посредством поводков 13. Подъем полотнища 1 осуществляется за фал 14, который фиксируется на поверхности водоема 2 с помощью поплавка 15. Соединительный элемент, выполненный, например, в виде трубы имеет с одного конца наружную резьбу 16, а с другого - внутреннюю 17. Фал 14 прикреплен одним концом к планке 18, которая соединена с кромкой полотнища 1. Устройство комплектуется заглушкой 19, Между фланцами 6 модуля 4 установлены два стержня-фиксатора 20.Модульное...
Рыбопропускной шлюз
Номер патента: 1587124
Опубликовано: 23.08.1990
Авторы: Анохин, Лазарев, Чистяков, Шкура
МПК: E02B 8/08
Метки: рыбопропускной, шлюз
...расхода в окна 20 и 21 5осуществляется по обводным галереям 22.В конце операции привлечения рыб закрываются затворы окон 21 и прикрываются затворы окон 20 на величину, соответствующую подаче расхода, обеспечивающую средние скорости в рыбонакопительном канале 1 10 не более 0,2 - 0,3 м/с, Опускается сетчатоеполотчо 3 и побудительное устройство 2 по направляющим 23 начинает свое движение в сторону верхнего бьефа, переводя тем самым накопленную рыбу. После прохождения. им створа отверстий 21 их затворы открываются, подавая расход на привлечение рыб, эта операция повторяется после прохождения створа отверстий 20, таким образом в рыбонакопительный канал 1 снова привлекается рыба.Побудительное устройство 2 доходит до мес та расположения...
Рыбозащитное устройство
Номер патента: 1587125
Опубликовано: 23.08.1990
Автор: Шпак
МПК: E02B 8/08
Метки: рыбозащитное
...ветвь 5 соединенас всасывающим патрубком насоса (не показан). Изогнутый водовод 2 выполнен в вертикальном продольном сечении У-образнойформы с обращенной вниз средней частью,а в вертикальном поперечном сечении - трапецеидальным с сужением вниз. В водозаборной ветви 3 установлена сороудерживающая решетка 6, составленная из наклонных в сторону наружной стенки 7 11-образноизогнутого в продольном сечении водовода 2 пластин с длиной, уменьшающейся от внутренней 8 к наружной 7 стенкеводовода 2. Внутри водовода 2 со стороныего вогнутой стенки установлен отсекатель 9.С водоводом 2 соединен рыбоотвод 10 свходным отверстием 11, расположенным уотсекателя 9 и обрагценным в сторону водозаборной ветви 3.Угол наклона и пластин сороудерживаюшей...
