E02B — Гидротехнические сооружения

Номер патента: 1300085

Опубликовано: 30.03.1987

Автор: Ландау

МПК: E02B 7/14

Метки: контрфорсная, плотина

...1 действует боковое давление грунта засыпки ячеек 6. От напорной стенки 1 через шарниры 2 обеспечивается осевая передача растягиваюших усилий сборным элементом контфорсов, работающих как анкера, заданные торцами 4 в насыпь 5. Одновременно грунт засыпки ячеек 6 зависает на стенках, а масса зависшего грунта и собственный вес сборных элементов контрфорсов через горизонтальные опорные участки торцов 4, обжимая их, передаются на основание 7.В эксплуатационный период под действием гидростатического давления происходит5 10 15 20 25 30 35 40 45 50 55 поворот напорной стенки 1 и ее горизонтальное перемещение, а также передача от нее сборным элементам горизонтальной составляющей нагрузки в пределах сечения ри гелей 3, передаваемой далее на грунт...

Номер патента: 1300086

Опубликовано: 30.03.1987

Автор: Ларионов

МПК: E02B 8/06

Метки: водного, гаситель, потока, энергии

...строительству и может быть испопольовано преимущественно на концевом участке рисбермы для гашения энергии потока при выходе из малых искусственных водосбросных сооружений.5Цель изобретения - повышение эфф ти вности работы гасителя и его э- эффекмичности.его эконоНа фиг. 1 изображен гаситель энергии водного потока, вид в плане; на фиг. 2 - 1 О разрез А - А на фиг. 1; на фиг. 3 - элементы гасителя, аксонометрия.Гаситель энергии водного потока включает предохранительную выемку 1 на концелевом участке рисбермы 2 с элементами кр - 15ния ее поверхности, выполненными в виде лотков 3. Каждый лоток 3 образован из разрезанных по диаметру утилизированных бавтопокрышек 4, соединенных межд б " оковыми поверхностями с помощью крепежных...

Номер патента: 1300087

Опубликовано: 30.03.1987

Автор: Алтунин

МПК: E02B 9/04

Метки: водоприемник, глубинный

...- повышение эффеко тивности работы за счет уменьшения захвата наносов и рыб,На фиг, 1 изображен глубинный водо- приемник, вид сверху; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 -- разрез Б - Б на фиг. 1.Глубинный водоприемник содержит приемную камеру, образованную горизонтальными трубами 1 и 2 с продольными шелевыми отверстиями 3 и 4 постоянной ширины, 20 ограниченную сверху горизонтальной плитой 5, с торцов = глухими стенками 6 и 7 и снизу сороудерживаюшей решеткой 8 и рыбозаградительной сеткой 9. Трубы 1 и 2 с одного конца заглушены, а другим концом соединены с отводящим водоводом 10. Одна кромка каждого шечевого отверстия 3 и 4 примыкает к плите 5, а другая удалена от плиты 5 на расстояние, равное от О,3 до 0,20 внутреннего...

Номер патента: 1300088

Опубликовано: 30.03.1987

Авторы: Бекбоев, Бекбоева, Бочкарев

МПК: E02B 13/00, E02B 8/02

Метки: водовыпуск, донный, канала

...1, выполненную в дне 2 быстротечного транзисторного канала 3 и соединенную с отводящим каналом 4, во входном сечении которого установлен затвор 5 с 20подъемным механизмом 1,не показан).Водоприемная траншея 1 защищена отпоступления мусора решеткой 6. Надводоприемной траншеей 1 на уровнедна 2 транзитного канала 3 установлена рама 7, прикрепленная однимторцом к горизонтальной оси 8, установленной на верховом краю траншеи 1 поперек транзитного канала 3. К другому торцу рамы 7 30прикреплены ограничители 9 перемещения, выполненные в видерешетки, опирающейся в крайнемнижнем положении рамы 7 на низовой край траншеи 1. Крайнееверхнее положение рамы 7 определяется углом наклона решетки6. К концевой части рамы 7верхней плоской гранью 11,...

Номер патента: 1300089

Опубликовано: 30.03.1987

Автор: Голубенко

МПК: E02B 13/00

Метки: вододелитель, каналов, открытых

...в вертикальном направлении пластин 17 и 18, прикрепленных выпуклой стороной друг кдругу, а стенка 5 выполнена с увеличивающейся высотой в сторону ее низовой кромки. На бортах подводящегоканала 1 в нижней их части установлены упоры 19 и 20, В бортах отводящего канала 3 размещен затвор 21.Вододелитель для открытых каналов работает следующим образом,Для защиты отводящего канала 3 от наносов стенку 4 поворачивают до соприкосновения части 15 с упором 19, а стенку 5 ориентируют определенным образом, подбирая положение с меньшим поступлением наносов в канал 3. В результате этого донные слои воды, содержащие наносы, пропускаются в транзитный канал 2, а поверхностные чистые слои воды поступают в канал 3,Для защиты транзитного канала 3 от донных...

Номер патента: 1301902

Опубликовано: 07.04.1987

Автор: Илюшин

МПК: E02B 1/00

Метки: анкеров, бетонируемом, мест, обозначения, сооружении, установки

...2 - вид А на фиг. 1; на фиг. 3 - предлагаемое устройство, обетонированное в сооружении.Устройство для обозначения мест уста новки анкеров в бетонируемом сооружении выполнено в виде пустотелой муфты, имеющей форму усеченного конуса. На малом основании 1 муфты с его внутренней стороны центрально прикреплен цилиндрический сердечник 2 с резьбовым отверстием 3 под анкер, Большое основание муфты выполнено в виде резиновой мембраны 4, которая скреплена со стенками 5 муфты. В стенках 5 муфты образованы углубления 6 в количестве не менее двух. Корпус муфты (стенки 5 и малое основание 1), а также сердечник 2 могут быть выполнены из металла, пластмассы или другого материала и изготовлены путем отливки, штамповки или расточки.С помощью...

Номер патента: 1301903

Опубликовано: 07.04.1987

Авторы: Амиридзе, Карданахишвили, Чумбуридзе

МПК: E02B 1/02

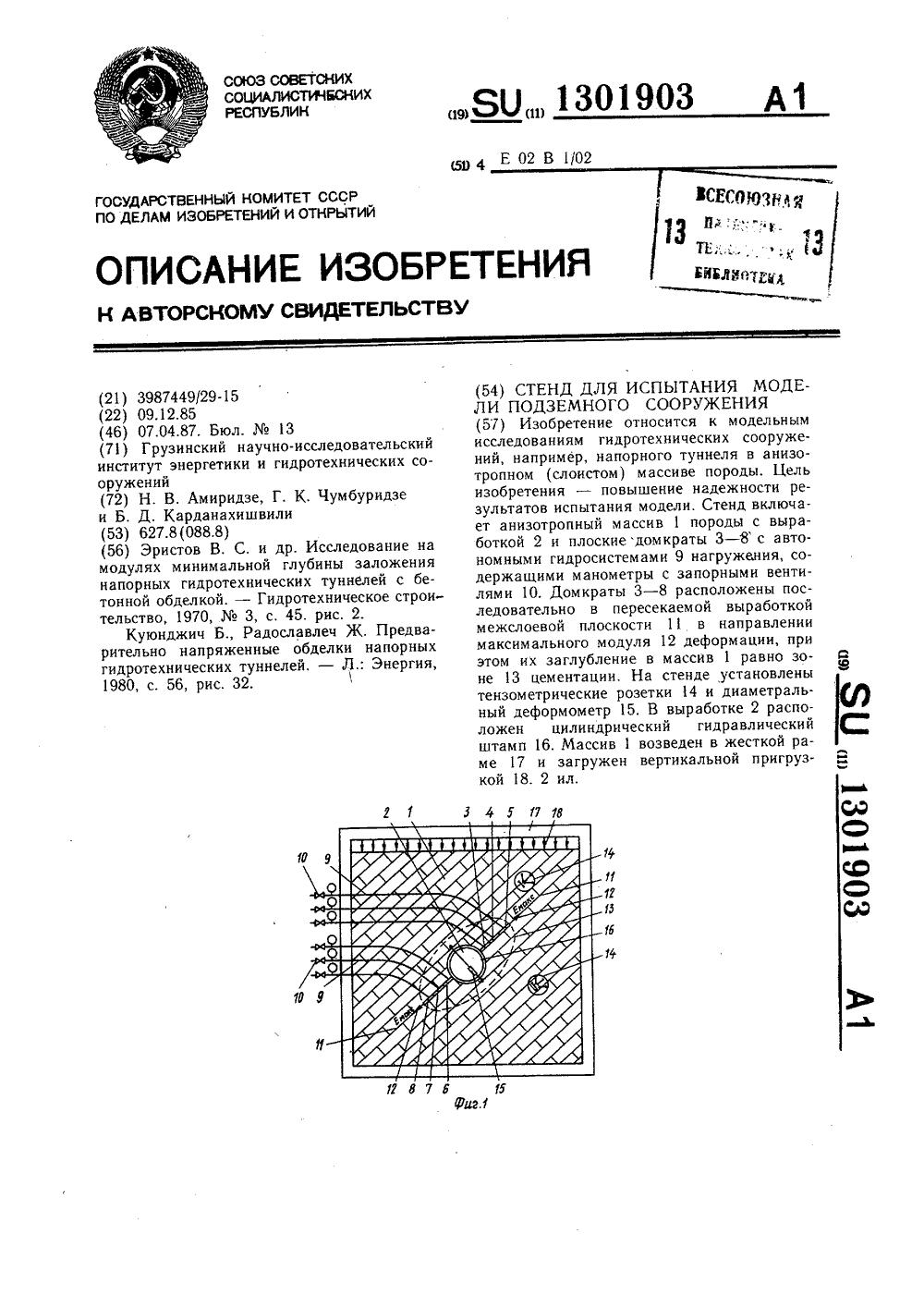

Метки: испытания, модели, подземного, сооружения, стенд

...включает слоисто-анизотропный массив 1 с выработкой 2 и плоские домкраты 3 - 8 с автономными гидросистемами 9 нагружения, содержащими манометры с запорными вентилями 10. Домкраты 3 - 8 расположены в межслоевой плоскости 11 по направлениям максимального модуля 12 деформации (Ем 1 кс ) массива 1 и за глублены в массив 1 симметрично по обеим сторонам выработки 2 в последовательном удалении домкратов 3 - 5 в одну и домкратов 6 - 8 в другую стороны от выработки 2 до границы зоны 13 цементации, представленной в форме эллипса. На стенде установлены приборы: тензометрические розетки 14 в различных местах массива 1 и диаметральный 25 деформометр 15 в направлении, перпендикулярном к слоистости массива 1 (направление минимального модуля деформации...

Номер патента: 1301904

Опубликовано: 07.04.1987

Авторы: Илюшин, Кварацхелия, Чумбуридзе

МПК: E02B 3/06

Метки: подпорная, стенка

...2 сооружения и пересекают линию 8 призмы 9 возможной подвижки части основания. Фундаментальная часть 6 консольной стенки 4 соединена с откосом котлована 10 железобетонной плитой 11, которая расположена на слое податливого (например, недоуплотненного су глинка) грунта 12 и своим другим концом с помощью анкера 13 скреплена с откосом котлована 1 О, в бетонном слое плиты 11 выполнены поперечные деформ ационные швы 14. Слой податливого грунта 12 может быть выполнен переменной толщины, увеличивающейся от краев плиты к середине, К тыльной грани консольной стенки 4 прикреплены тяги 15 (в один или несколько ярусов), которые противоположными концами с помощью анкеров 16 закреплены в откосе кот лована 10. По верху тяг 15 размещены дискретно...

Номер патента: 1301905

Опубликовано: 07.04.1987

Авторы: Гайлитис, Ермолаева, Кричевский, Скутель

МПК: E02B 3/16

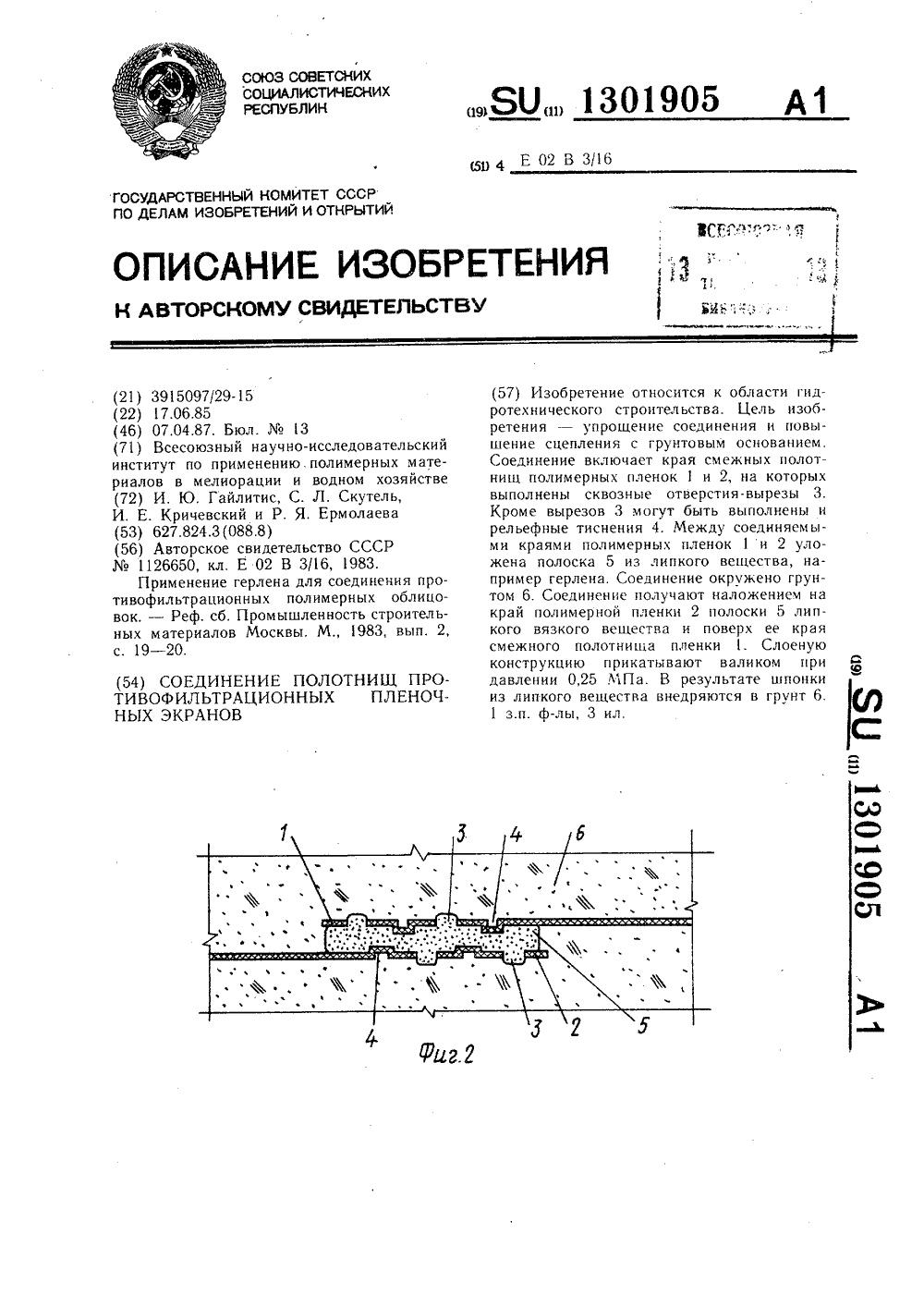

Метки: пленочных, полотнищ, противофильтрационных, соединение, экранов

...к соединениям гибких полимерных тонких листов и пленок, преимущественно противофильтрационных экранов.Целью изобретения является упрощение соединения и повышение сцепления с грунтовым основанием.На фиг. 1 показано соединение со сквозными отверстиями на краях соединяемых пленок, поперечный разрез; на фиг. 2 - то же, дополненное рифлеными тиснениями; на фиг. 3 - предлагаемое соединение, вид сверху.Соединение включает края смежных полотнищ полимерной пленки 1 и 2, на которых выполнены сквозные отверстия-вырезы 3. Кроме отверстий-вырезов 3 могуз быть выполнены и рельефные тиснения 4. Между соединяемыми краями полимерных пленоки 2 уложена полоска 5 из липкого вещества, например, герлена. Соединение окружено грунтом 6.Соединение получают...

Номер патента: 1301906

Опубликовано: 07.04.1987

Авторы: Воробьев, Иванов, Корбут, Куницкий

МПК: E02B 3/16

Метки: противофильтрационный, экран

...основания 2, и валков 3, выполненных из легкодеформационного и/или расплавленного материала, например снега, собразованием компенсаторов 4. Полотнищепротивофильтрационного экрана междувалками защищено защитным слоем 5, например, из жидких отходов калийного производства, а на валках - вторым слоем 6пленочного полотнища. При создании защитного слоя, состоящего из жидких отходов калийного производства или воды,путем последовательного перелива его из З 0одной карты в другую в валках 3 образуютканавки (не показано).Противофильтрационный экран работает следующим образом.На спланированном грунте основания 2образуют валки 3 из легкодеформируемого 35и/или расплавляемого материала, напримериз снега, на которые укладывается пленочное полотнище 1 и...

Номер патента: 1301907

Опубликовано: 07.04.1987

Авторы: Василевский, Ястребов

МПК: E02B 1/00, E02B 3/16

Метки: бетонных, деформационных, межсекционных, образования, сооружениях, швов

...1 и с плавным переходом 11 плоскостей от корпуса виброножа 1 к направляющей части 5, а режущая часть корпуса виброножа 1 расположена у переднего торца и длина его режущей кромки равна половине длине режущей кромки направляющей части 5 виброножа . На фиг. 3 изображен капроновый вкладыш 12.Способ образования межсекционных деформационных швов в бетонном сооружении осуществляют следующим образом.При помощи грузоподъемного механизма (не показан) устройство закрепляется у опалубки 13 в исходном положении (фиг. 4) при этом направляющая часть 5 виброножа должна войти в нижний шов, затем укладывается очередной слой жесткого бетона 14 и уплотняется. 2Включаются вибраторы 8 и корпус вйбро ножа 1 погружается в жесткий бетон на глубину слоя, причем...

Номер патента: 1301908

Опубликовано: 07.04.1987

Авторы: Базылев, Рудаковский, Титов

МПК: E02B 5/02

Метки: канала, строительства

...грунт;2 - минеральный грунт; 3 и 4 - отвалы, линия О - О - траектория перемещения экс каватора; К - радиус выгрузки экскаватора; б - ширина канала по дну; Н - глубина канала.Пример Разработка грунта в канале одним одноковшовым экскаватором с рабочим оборудованием драглайн (фиг, 1) начинается с отрывки забоя 1, равного по длине половине последующих, Для этого экскаватор устанавливается по середине, например, левого откоса канала в точку О, и производит разработку грунта в отвал 3, Далее экс каватор смещается на середину правого откоса в точку О, разрабатывает необходимое количество растительного грунта 1 в забое 11 и разбрасывает его на сформированный откос забоя 1, затем дорабатывают оставшийся грунт 2 до проектных размеров 35 канала,...

Номер патента: 1301909

Опубликовано: 07.04.1987

Авторы: Илюшин, Ломтатидзе, Чумбуридзе

МПК: E02B 5/08

Метки: водовода, гидротехнического, решетка, сороудерживающая

...между ними. Различную жесткость стержней 3 и 4 получают за счет изменения толщины сечения, формы профиля, сплошности или пустотелости профиля, материала. Так, например, стержни 3 и 4 могут быть пустотелыми, сплошными, стальными, пластмассовыми, обтекаемыми и т. д.Предлагаемый способ очистки решетки осуществляется следующим образом.В процессе работы гидроэлектростанции при засорении решеток (что определяют по перепаду давления с верховой и низовой сторон решеток или падению мощности агрегатов) производят закрытие направляющего аппарата и одновременно включают вибраторы 5 на решетках. При одновременном колебании массы воды в водоводе и стержней 3 и 4 решеток в направлении, перпендикулярном движению потока, происходит интенсивная...

Номер патента: 1301910

Опубликовано: 07.04.1987

Авторы: Василевский, Колпаков

МПК: E02B 7/00

Метки: бетонной, несъемная, опалубка, плотины, сборная

...5, верхней горизонтальной опорной 6, верхней фиксирующей 7, тыльной 8, установочной 9, нижней Фиксирующей 10, нижней горизонтальной опорной 11, нижней штрабной 12, замыкающей фигуры блока. Верхняя штрабная 5 и нижняя штрабная 12 поверхности выполнены с наклоном поверхностей штраб запроектированной штрабной поверхности 2плотины, при этом углы наклона штрабных поверхностей равны наклону площадок главных напряжений в данном сечении плотины, например верхняя штрабная поверхность 5 выполнена с уклоном 0,7:1, а нижняя штрабная 12 - с уклоном 1:0,7.Верхняя фиксирующая 7 и нижняя фиксирующая 10 поверхности выполнены параллельными и с уклоном нижней штрабной поверхности, например, 1;0,7. Тыльная поверхность 8 выполнена с уклоном, например,...

Номер патента: 1301911

Опубликовано: 07.04.1987

Авторы: Лаушкин, Мельников

МПК: E02B 7/06

Метки: возведения, хвостохранилища

...следующим образом.В образованную дамбой 1 первичного обвалования емкость хвостохранилища осуществляит рассредоточенный выпуск из пульпопровода 2 хвостовой пульпы и распределение ее по периметру хвостохранилища с формированием ограждающей дамбы из хвостовых,отложений 3 и образованием прудка-отстойника 4, осветленную воду из которого сбрасывают через уст 25 раиваемый заблаговременно железо бетонный водосбросный колодец 5, Одновременно собирают на плаву в отстой - нике 4 водозаборно-дренирующее устройство 6, выполненное из изготовляемых за пределами хвостохранилища трубчатых дренажных звеньев 7, Собранные в секции 8 дренажные звенья 7 доставляют на плаву к месту установки и закрепляют вдоль линии уреза воды в отстойнике 4 с...

Номер патента: 1301912

Опубликовано: 07.04.1987

Автор: Гиленко

МПК: E02B 7/06

Метки: земляная, плотина

...ва, Ж, Раушс одписно." омитета СС открытий ая наб., д/5 роизводственно-полиграфическое предприятие, г.ужгород, ул.Проектная 1 13019Изобретение относится к гидрстехническому строительству и может быть использовано при строительстве грунтовых плотин в сейсмических районах.Целью изобретения является повышение сейсмостойкости плотины и сокращение ее объема. На фиг.1 показана земляная плотина, продольный разрез; на фиг.2 - 10разрез А-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1,Плотина состоит из возводимых послойно отсыпкой вертикальных столбов 1, в которых по ярусам 2 чередуются грунты 3 и 4 с различным отношением модуля Юнга к плотности, Плотина выполняется, как минимум, иэдвух различных грунтов. Чередованиегрунтов 3 и 4 в вертикальных...

Номер патента: 1301913

Опубликовано: 07.04.1987

Автор: Мызников

МПК: E02B 7/06

Метки: каменно-земляная, плотина

...плотина содержит ядро 1, фильтры 2, переходные эоны 3, низовую упорную 4 и верхнюю упорную 5 призмы, продольные перфориро. ванные 6, поперечные перфорированные 7 и вертикальные 8 трубы, насос 9, приемные трубы 10 и трубы 11 в оголовке ядра. Приемная труба 10 20 соединена через насос 9 с водной поверхностью рабочего бьефа 12.Для повьппения долговечности и надежности работы каменно-земляной плотины путем регулирования температурного режима низовой упорной призмы 4, верхняя часть низовой упорной призмы и переходной зоны 3 с фильтрами 2 снабжена уложенными поярусно вдоль тела сверху вниз плотины параллельными перфорированными трубами 6, последовательно соединенными между собой перфорированными поперечными трубами 7, при этом один конец...

Номер патента: 1301914

Опубликовано: 07.04.1987

Авторы: Куротченко, Нашницын, Панасюк

МПК: E02B 7/26

Метки: гидротехнического, затвор, сооружения

...предприятие, г.ужгород, ул,Проектная, 4 Изобретение относится к гидротехнике, а именно к затворам, устанавливаемым на водовыпусках открытых оросительных систем,Цель изобретения - повышение на дежности работы за счет приложения подъемных усилий к щиту в процессе его перемещения.На чертеже изображен предлагаемый затвор, вид спереди.Затвор состоит из закладной рамы 1, щита 2, установленного в направляющих 3 рамы 1, подъемного элемента, выполненного в виде винтовой штанги 4, и привода, выполненного5 в виде гайки 5, взаимодействующей со штангой 4. Штанга 4 и щит 2 имеют сквозные вертикальные прорези 6 и 7, совпадающие между собой. В прорезях 6 и 7 установлены ограничительный 20 крепежный 8 и упорный 9 пальцы, причем палец 8 жестко...

Номер патента: 1301915

Опубликовано: 07.04.1987

Автор: Андреев

МПК: E02B 8/06

Метки: водопропускного, гидротехнического, рисберма, сооружения

...выполнен прямоугольный вырез 6. Оптимальная ширинавыреза 6 равна половине ширины пролета водопропускного отверстия. Позициями 7 и 8 обозначены соответст-.венно центральная и боковые участкипотока воды.Устройство работает следующим образом.Транзитный поток, выходя эа предеды пролетного строения 1 на бетонную плиту 2, частично растекается вее пределах, образуя за уступом 5валец с обратным потоком (Фиг.2),При этом вальцы, образующиеся за 40уступом 5 на центральном участке 7потока воды в пределах выреза 6) ина боковых участках 8 (за пределамивыреза 6) транзитной части потока,имеют разные размеры и Форму,Благодаря этому при Р) 0,7 насходе с уступа 5 создается сдвиговойэффект, вызывающий при водообменемежду транзитным потоком и боковы 15 2ми...

Номер патента: 1301916

Опубликовано: 07.04.1987

Авторы: Бочкарев, Лавров

МПК: E02B 8/06

Метки: воды, гаситель, потока, энергии

...3 и перегородками 4 увеличивалась от 0,5 Ь до 0,8 Ъ, где Ъ ширина быстротокаГаситель работает следующим образом.Поток воды, поступая в колодец 3 из быстротока 1, сталкивается с перегородками 4, которые разделяют его на отдельные потоки и направляют их в каналы 5. Удельные расходы в каналах 5 изменяются незначительно за счет увеличивающейся их ширины. В га сителе реализуются три принципа гашения энергии : реактивный, распределитЖьный и диссипативный. Реактивное действие проявляется втом, что при набегании сверхбурногопотока на перегородки 4 возникаетреакция, направленная против теченияРаспределение волнового потока пере 301916 2городками 4 на отдельные струи, достигающие конца гасителя за неравныеинтервалы времени,:вызывает смещениефаэ...

Номер патента: 1301917

Опубликовано: 07.04.1987

Авторы: Амиридзе, Гудушаури

МПК: E02B 9/06

Метки: напорного, обделка, туннеля

...изображена схема предлагаемой обделки.Обделка напорного туннеля представляет собой бетонное кольцо 1, 5 состоящее из двух полуколец 2, об. разованных путем разделения кольца 1 двумя продольными водонепроницаемыми стыками 3, расположенными на концах диаметра 4, являющегося раз деляющей осью для кольца 1 на полукольце 2, Туннель сооружен в массиве 5 анизотропных пород, обладающем максимальным модулем деформации по направлению оси 6 анизотропии. Ось по разделяющему диаметру 4 совмещена с осью 6 анизотропии.Предлагаемая обделка сооружается следующим образом.После проходки туннеля определяют угол наклонаоси 6 анизотропии к ортогональным осям туннеля, который в виде диаметральной риски переносят на опалубку для бетонирования кольца 1. По...

Номер патента: 1301918

Опубликовано: 07.04.1987

Авторы: Фрейшист, Шафран

МПК: E02B 9/06

Метки: металлических, облицовок

...показана первоначальная сборка ребра с анкерами; на фиг. 2 - приварка ребра к плите; на фиг. 3 - облицовка с анкерами в транспортном ,положении; на фнг. 4 - фиксация группы анкеров в проектном положении; на фиг. 5 - разрез А-А на фиг. 4; на фиг. 6 - установка анкеров незамкнутой формю из транспортного положения в проектное; на фиг, 7 - разрез Б-Б на фиг. 6.П р и м е р. В предлагаемом спосо О бе изготовление облицовки ведется в следующей последовательности: сначала собирают ребра 1 с анкерными деталями 2 с возможностью поворота, вводя анкерные детали 2 в,зацепление с вырезами 3 ребер, затем приварива - ют ребра 1 к плите 4 и устанавливают вспомогательный стержень 5. В транспортном положении анкерные детали 2 вместе со вспомогательным...

Номер патента: 1301919

Опубликовано: 07.04.1987

Авторы: Каплан, Фармаковский

МПК: E02B 9/06

Метки: водоводов, гидротехнического, глубинных, затворный, сооружения, узел

...затворов 5 водовода 2 или 3 находится в поднятом состоянии), открыть задвижку 9 и осуществить наполнение водой шахты 11 аварийно-ремонтного затвора 5 водовода 1 и межзатворного пространства между аварийно-ремонтным 5 и основным 6 затворами (вода течет в направлении от водовода 2 к водоводу 1) до тех пор, пока давление воды за аварийно-ремонтным затвором 5 станет равным давлению воды перед ним. Воздух из водовода 1 вытесняется водой и отводится через патрубок 15 с вен 19 2тилем6После этого осуществляетсяподъем затвора 5 в безнапорном состоянии. Когда поток воды под давлениемперепускается из шахты 11 по трубопроводу 7, то он, проходя через конфузор 8, сужается и "проскакивает"проточную часть задвижки 9 патрубка10, не...

Номер патента: 1301920

Опубликовано: 07.04.1987

Авторы: Илюшин, Чумбуридзе

МПК: E02B 9/06

Метки: водовода, дренажное, облицовкой, подземного, стальной

...африкционного эластомера, заделанного в торец водоприемного элемента. 30Дренажное устройство работает следующим образом,При занапоренном водоводе 6 облицовка 5 водовода плотно прижата к бетонной обделке 4 (фиг. 1) запорные элементы 3 плотно перекрывают вход подземной воде н водоприемные элементы 20 гЕ и подземная вода в водоприемные элементы не проникает (фиг.2) .При опорожненни водовода б (фиг. 3) подземная вода открывает стальную облицовку 5внутрь водовода 6, и между облицовкой и бетоном, а также между запорным элементом 3 и стальной облицовкойобразуется зазор 7, по которому фильтрационная вода поступает в водоприемный элемент 1, а из него - по водоотводному каналу 2 в водовод 6.При повторном занапоривании водовода стальная облицовка 5...

Номер патента: 1301921

Опубликовано: 07.04.1987

Авторы: Галич, Ключникова

МПК: E02B 11/00

Метки: осушительная

...водами, и может быть использовано при проектировании и строительстве дренажных систем на территориях населенных пунктов, подверженных постоянному или сезонному подтоплению, 10Цель изобретения - равномерное осушение путем максимального приближения сниженного уровня грунтовых вод к горизонтальному положению.На фиг. 1 показана осушительная система, разрез; на фиг. 2 - сечение А-А на фиг, 1.Осушительная система выполнена в виде трубчатых дрен 1, уложенных в траншеи с засыпкой 2 фильтруюцим ма териалом, и присоединенных к засыпке дренажных элементов с пористым заполнителем. Дренажный элемент выполнен в виде прорези 2, сечение которой увеличивается к середине 1 ежцренья, а высота засыпки соответствует требуемому уровню грунтовых вод ч на...

Номер патента: 1301922

Опубликовано: 07.04.1987

Авторы: Коган, Лебеденко, Скляр

МПК: B63B 35/32, E02B 15/04

Метки: боновое, бортами, заграждение, между, судов, установки

...3 напрессова,ны капроновые втулки 5, запрессованные, в свою очередь, в металлические корпуса 6 с прикрепленными к ним штангами 4, Штанги 4 размещены на трех втулках 7 с каждой стороны трубы 3. Каждая пара верхних и нижних штанг 4 соединена между собой гибкой связью Я, снабженной грузом 9. Свободный конец каждой штанги 4 шарнирно соединен с кранцем 10, Размещение штанг 4 на трех втулках 7 обеспечива ет плотное прилегание всех четырех кранцев 1 О к корпусу судна 11, Свободный конец полотна 2 прикреплен к кранцу 1 О, образуя, таким образом, сплошную линию, ограждающую межбор товое пространство. Стопоры 12, которыми снабжен поплавок 1, ограничивают поворот штанг 4.Два боновых заграждения подтягиваются до распоров в оконечностях стоя щих...

Номер патента: 1301923

Опубликовано: 07.04.1987

Авторы: Гржебин, Калашников, Каминский, Феленковский

МПК: B63B 3/48, E02B 17/00

Метки: модульного, морского, палуба, сооружения

...вырезы 6 дляпрохода стропов 7, Во избежание проскальзывания стропа 7 вдоль балки 1или поперечной продольной балки 2, 35когда угол наклона /3 стропа 7 вдольбалки набора меньше арктангенса коэффициента трения троса о балку наборат.е. агс 1 рГ , установленыр Уупоры 8, 40Могут быть йрименены следующиесоединения продольных балок 1 и поперечных балок 2 между собой: диаметр обечайки 4 продольной балки 2больше диаметра обечайки 4 поперечной 45балки 1 и обечайка 4 продольной балки 2 соединена с полосой 3 поперечной балки (фиг, 4); продольная балка2 расположена ниже поперечной балки1 и обечайка 4 продольной балки 2соединена с удлиненной полосой 3 поперечной балки 1 (фиг. 5); поперечная 1 и продольная 2 балки выполненыодного диаметра и...

Номер патента: 1301924

Опубликовано: 07.04.1987

Авторы: Гржебин, Долженко, Меженный

МПК: E02B 17/00

Метки: горизонтального, морской, перемещения, платформы, самоподъемной

...морской платформыосуществляется следующим образом.Плавающую самоподъемную морскуюплатформу подводят на мелководье насколько позволяет осадка. Далее корпус 1 платформы поднимают на опорныхколоннах 2. Под корпус 1 на барже 3подвозят сначала опорные клетки 4,которые прикрепляют к днищу корпуса1 платформы (например, приваривают),затем пересадочное устройство, выполненное в виде клиньев 5, ориентируют наклонными поверхностями 6 всторону передвижения платформы, После этого клинья 5 со стороны их бо 15 20 25 30 35 40 45 лее высоких торцов соединяют с корпусом 1 платформы гибкими связями. 7 (например, цепями или тросами)таким образом, чтобы центр тяжести клиньев 5 находился между гибкими связями 7, и, поднимая корпус 1, снимают подвешенные...

Номер патента: 1303650

Опубликовано: 15.04.1987

Автор: Войнович

МПК: E02B 1/02

Метки: моделирования, русел

...для исследования и решения задач, возникающих при проектировании, строительстве и эксплуатации гидроузлов различного назначения в районах распространения многолетней мерзлоты.Цель изобретения - повышение точности моделирования процесса пере формирования русел рек, протекающих в районах распространения многолетней мерзлоты.П р и м е р, Заготавливают модельный грунт, отвечающий в определенном 15 масштабе натурному грунту. Тщательно перемешивают этот грунт со слабым связующим материалом, например молотым мелом, назначив объем этого материала так, чтобы он отвечал объему 20 льда-цемента в натурной породе. В полученную смесь добавляют, перемешивая, воду до образования густой пластичной массы которую укладывают на моделиФ5 в...

Номер патента: 1303651

Опубликовано: 15.04.1987

Авторы: Лагерев, Полянина

МПК: E02B 1/02, G01M 10/00

Метки: боковым, водосбросов, исследования, концевых, сливом, участков

...опорной плите 7 с помощьюпланки 11. Свободный край 12 дна 9загнут под поперечные полосы 10 и закреплен там прижимной планкой 13, концы которой заФиксированы на крайних 35полосках 10, н результате чего сливная кромка лотка 4 имеет плавное очертание. С наружной стороны лотка 4 кбоковой стенке 8 равномерно по еедлине прикреплены шарнирно с помощью 40скоб 14 (фиг, 4) винты-фиксаторы 15,Винты-фиксаторы 15 установлены в отверстиях с резьбой в упорной планке16, закрепленной стойками 17 на фундаментной плите 7. Позицией 18 обозначен корпус установки,Установка работает следующим образом.При подготовке установки к испы таниям сливной кромке лотка 4 и боковой стенке 8 придают очертания в ппане в соответствии с исследуемой конструктивной схемой...
