Номер патента: 1141144

Опубликовано: 23.02.1985

Авторы: Бойко, Загайчук, Хоменко

МПК: E02B 3/16

Метки: бетонной, защитой, каналов, облицовки, противофильтрационной, укладки

...на фиг. 4 - крепление и регулировка установки бетоновода и вибропластин.В передней части рамыкаркасной конструкции, имеющей подвижныеопоры 2, установлен механизм раскладки противофильтрационной пленки 3, состоящий из барабана 4 и направляющих роликов 5. На раме смонтирован многооконный бетоновод 6 срегулируемыми окнами 7, разравнивающая вибропластина 8 с виброприводом, барабан 9 с защитной пленкой 10 и направляющие ролики 1. Откосные секции бетоновода и вибропластины 8 соединены со своими доннымисекциями, установленными в горизонтальной плоскости перпендикулярнооси канала, соответственно при помощи шарнирных соединений 12 и 13. Виб; ропластина имеет направляющие 14 дляукладки прокладок 15 в продольныешвы. Поперечные швы нарезаются...

Номер патента: 1141145

Опубликовано: 23.02.1985

Авторы: Агеенков, Корчемкина, Музыка

МПК: E02B 3/16, E02D 3/12

Метки: противофильтрационного, создания, состав, экрана

...конец шланга надевают насадку для дозирования из емкости Ба-карбоксиметилцеллюлозы (Иа-КМЦ ) 1 ОСТ. 6-05-386-80) и смеситель. На поверхность дамбы с площадью верхового откоса 670 м 2 коэффициент заложения откоса 2, напор 6,5 м ) укладывают 47 м состава,3 содержащего 1300 кг 11 а-КИЦ. Спустя 16 ч после обработки верхового откоса в отстойник запускают воду из водотока. При достижении напора у водоудерживающей дамбы в 6,5 м фильтрации воды не наблюдается.В таблице представлена зависимость противофильтрационной эффективности экранаот состава7 1 О 20Цель изобретения - повышение устойчивости экрана к действию напорной фильтрации. Поставленная цель достигается 25 тем, что состав для создания противофильтрационного экрана, содержащий...

Номер патента: 1141146

Опубликовано: 23.02.1985

Авторы: Вишневский, Гриффин, Еремин, Лазарев, Смолов, Цветкова

МПК: E02B 5/02

Метки: бетоном, канала, облицовки

...раму с рабочими органами, шарнирно соединеннуюс несущей рамой, и лебедку, установленную на несущей раме и соединенную тросом с рабочей рамой, снабжено горизонтальной телескопическойрамой с гидроцилиндром, установленным внутри нее, подвешенной к несущей раме при помощи параллелограмного механизма и гидроцилиндра, арабочая рама соединена с несущейрамой через телескопическую раму,Крометого, рабочие органы выполнены в виде ковшового цепного профилировщика, скребкового распределителя бетона и уплотнителя бетоннойсмеси,На Фиг. 1 изображено устройство,вид сверху; на фиг,2 - разрез А-Ана фиг.1; на Фиг,3 - разрез Б-Бна Фиг.1,Устройство представляет собойрабочее оборудование 1 к базовоймашине, например трактору 2, снаб 141146 1женному...

Номер патента: 1141147

Опубликовано: 23.02.1985

Авторы: Антипов, Вачнадзе, Ковалев, Матуев, Мушенко, Пучков, Рухов, Сибиряков

МПК: E02B 5/02

Метки: грунт, емкость, заглубленная

...3 удлинит путь фильтрации жидкости 6, повыщая тем самым гидравлические сопротивления, что также снизит утечку. Возможно устройство диафрагмы вокруг емкости и на дневной поверхности. В этом случае сопряжение крепле ния откосов с диафрагмой не требуется.Формула и э о б р е т е н и яЗаглубленная в грунт емкость, включающая облицовку откосов и грунтовое днище, расположенное между облицовками, о т л и ч а ю щ а я с я тем, что, с целью снижения затрат материалов, она снабжена водонепроницаемой вертикальной диафрагмой, размещенной в грунте по периметру днища, причем по внутреннему периметру диафрагмы размещен слой рулонного гидроизоляционного материала, соединенный с нижней кромкой, облицовки откосов и уложенный на грунт под облицовкой...

Номер патента: 1141148

Опубликовано: 23.02.1985

Авторы: Меламут, Мерзляков, Нагиева, Овезов

МПК: E02B 7/06

Метки: возведения, местных, намывных, сооружений

...что кольматацию слоев гравийного покрытия верхней части сооружения осуществляют дополнительнойрегулированной подачей пульпы с наружной стороны верхнего откоса сооружения в направлении, перпендикулярном переливу потока пульпы.При этом дополнительную подачупульпы осуществляют из пульпопровода, подсоединенного к верхней частираспределительного пульпопровода,Граница между нижней и 40верхней частью сооружения находится в пределах 0,4-0,5)Н,где . Н - высота иамываемогосооружения, которая зависит. от колебания уровня воды в водохранилище, высоты волны и других факторов.На фиг. 1 показана схема намывасооружения, вид в плане; на фиг.2-;сечение А-А на фиг.1. 50Способ осуществляют следующим образом,Участок для намыва разбивают на...

Номер патента: 1141149

Опубликовано: 23.02.1985

Авторы: Здобнина, Кузнецов, Пименов, Рощупкин

МПК: E02B 7/06

Метки: водоеме, возведения, грунта, ледяного, места, наличии, ограждения, покрова, складирования

...опирают на ледяной покров, например; с помощью подкладок, которые укладывают поперек майны 2. Нижнюю трубу 1 н опускают на дно водоема. Все трубы одного пакета устанавливаются концент-, рично.Сами трубы являются частями полых торов выполнены по окружности), чтобы можно было извлекать их из образовавшегося вокруг них ледяного массива поворотом вокруг центра кривизны труб. Трубы в пакете имеют разные поперечные сечения: чем глубже опущена в водоем труба, тем больше ее сечение, т.е. диаметры тРуб Ы ( о 1 ( д (в водоемах температура воды наиболее высокая у дна и наименьшая - у ледяного покрова , следовательно, у придонных слоев воды нужно отобрать больше тепла, чтобы заморозить их ). Трубы в пакетах покрыты снаружи составом или пленкой,...

Номер патента: 1141150

Опубликовано: 23.02.1985

Авторы: Пархисенко, Шабрин

МПК: E02B 7/20

Метки: акваториями, водообмена, между, отверстие, судопропускное, уменьшения

...боко"вым стенкам судопропускного отверстия и смыкающихся свободными концами в его середине с возможностьюраскрытия отверстия для пропуска судна, каждое пролетное строение выполнено в виде гибкого полотнища и замкнутых горизонтальных подвижных тросовых тяг, размещенных у дна судопропускного отверстия перпендикулярно его оси, а поплавки прикрепленык полотнищу по всей его длине с интервалами и имеют грузы, которыезакреплены к поплавкам при помощигибких связей, причем грузы конце 50вых поплавков жестко прикреплены ктягам, а остальные установлены свозможностью свободного перемещенияпо ним,5101520 25 55 Кроме того, устройство снабжено упорами, установленными на дне отверстия в створе смыкания пролетных строений, с которыми взаимодействуют...

Номер патента: 1141151

Опубликовано: 23.02.1985

Автор: Илюшин

МПК: E02B 8/02

Метки: водосброс, гидросооружения, шахтный

...конструкции водосброса в условиях сложного рельефа местности.Цель достигается тем, что в шахтном водосбросе, включающем входной оголовок, двухствольную шахту с колодцами-гасителями и отводящий безнапорный туннель, входной оголовок 30выполнен с лобовым водозабором и соединен со стволами шахты посредством наклонного участка и вертикального колена с двойной симметричной развилкой, причем развилка .З 5снабжена диафрагмой с винтовой разделительной стенкой, а наклонный участок и колено - продольной плос- .кой разделительной стенкой, сопряженной с винтовой разделительной 40стенкой .На фиг. изображен шахтный водосброс, вид сверху; на фиг.2 - разрез . А-А на фиг.1; на фиг,3 - разрез Б-Б на фиг,1; на фиг.4 - разрез В-В на фиг,3; на фиг.5 -...

Номер патента: 1141152

Опубликовано: 23.02.1985

Авторы: Асатрян, Саноян

МПК: E02B 8/06

Метки: водосброс

...приводит к весьма нежелательному явлению - образованию так называемых косых, гидравлических прыжков, вследствие чего поток не подчиняется боковым 25 стенкам и переливается через них, нарушая при этом надежную работу нодо- сброса и нанося определенный ущерб прилегающей территории.Цель изобретения - повьппение на- . З 0 дежности устройства в работе путем уменьшения сбойности потока на водо- сливе. Поставленная цель достигается тем, фчто водосброс, содержащий водослив 35 с плоской напорной гранью и сходящимися в плане боковыми стенками, снабжен сквозной пространственной конструкцией,: расположенной на напорной грани ниже гребня воДослива,; 40 а боковые стенки размещены под углом 25-35 к оси водослива и выполнены криволинейными в плане,...

Номер патента: 1141153

Опубликовано: 23.02.1985

Автор: Касьянов

МПК: E02B 11/00

Метки: дрен, заиления

...воды.Хатериал тампона 3 должен быть водонепроницаем, так как иначе через 55 него будет фильтроваться вода и не удасться сузить живое сечение потока в месте размыва отложений ила 2,1Плотность материала тампона 3должна быть ниже плотности промывнойводы 5. Тогда он будет в ней плаватьи легко перемещаться внутри дрены 1промывной воды 5 к месту размыва отложений ила 2. В месте разыва архимедова сила прижимает тампон 3 кверхней части внутренней поверхностидрены 1. Благодаря этому промывнаявода 5 устремляется к месту контактаотложений ила 2 и тампона 3, Здесьформируются мощные струи 4 промывнойводы 5, которые интенсивно размываютотложения ила 2,Если устье дрены 1 выходит в закрытый коллектор, то после размываотложений ила 2 тампон 3 проходит...

Номер патента: 1141154

Опубликовано: 23.02.1985

Авторы: Глушко, Голуб, Закржевский, Мороз, Шведовский

МПК: E02B 11/00

Метки: дренажного, коллектора, устье

...потока воды в канале, при этом плоскость витков винтообразного элемента выполнена с постоянным уклоном к периферии.Причем колодец устья имеет водо- сливной порог, расположенный соосно входному отверстию винтообразного элемента.На фиг.1 изображена дренажная система, вид в плане; на фиг,2 - то же, разрез; на фиг.З - то же, вид сбоку.Дренажная система состоит из .трубчатых дрен 1, коллектора 2, соединен-, ного по касательной с колодцем 3, в котором на вертикальной стойке 4 ус тановлен винтообразный элемент 5 с постоянным уклоном плоскости витков 6 к периферии и шагом между ними 1. Выходное отверстие 7 направлено нормально основному потоку Воды В кана 5 О ле 8, Водосливной порог 9 расположен 154соосно выходному отверстию 7...

Номер патента: 1141155

Опубликовано: 23.02.1985

Автор: Пак

МПК: E02B 13/00, E02B 15/00

Метки: каналов, лотковых, наносов

...самих лотков,,так как ввиду недопустимости соприкосновения рабочего органа каналоочистителя с очищаемой поверхностьюлотковых каналов во избежание их поломок (особенно на стыках) часть на"носного грунта остается в лотке нетронутой, а при незначительном отклонении поступательного движениярабочего органа каналоочистителя отзаданного направления рабочий орган,соударяясь с бортом лотка, либо егоповреждает, либо сдвигает со своего 40места.Цель изобретения - повышение качества очистки лотковых каналов беэих повреждения.Цель достигается тем, что ложе 45лотковых каналов предварительно покрывают двухслойной замкнутой облицовкой иэ прочного водостойкого пленочного материала с загерметизированными торцами, а их периодическое удаление осуществляют...

Номер патента: 1141156

Опубликовано: 23.02.1985

Автор: Тарасюк-Васильев

МПК: E02B 15/04

Метки: боновое, заграждение

...материала.На фиг.1 изображено боновое заграждение; на фиг.2 - то же, вид сверху; на фиг.З - сечение А-А на фиг.1; на фиг.4 - то же, вариант двустороннего действия.Боновое заграждение состоит из секций 1, соединенных между собой тросами 2, Расстояние между секциями закрыто гибкими перегородками З,расположенными по периметру сечения секций, Каждая секция снабжена вертикальным экраном 4 и дополнительным экраном 5, расположенным за основным. Верхние части экранов выполнены с наклонными плоскостями и жестко соединены между собой так, что ойи образуют перекрытие 6 в форме двускатной крыши, по коньку которой установлен общий разделительный экран 7. В наклонной плоскости основного экрана 4 .выполнено окно 8. С внутренней стороны окно...

Номер патента: 1142570

Опубликовано: 28.02.1985

Авторы: Иванов, Симонов

МПК: E02B 1/02

Метки: границы, затопления, побережья

...плотности распределения вероятностей цунами различных высот, 5 О оценку предельной высоты затопления с заданной обеспеченностью, временную производную плотности распределения определяют, производя отбор образцов срезов деревьев на различ ных уровнях, устанавливая факт аномального роста деревьев и количество аномалий на различных уровнях. 2На фиг. 1 показан график временной зависимости ширины годовых колецс указанием характерных аномалий,свидетельствующих о наличии затопления; на фиг. 2 - график зависимости от высоты заплеска плотности вероятности различных заплесков дляг.Северо-Курильска.Способ осуществляют следующимобразом,При проектировании строительныхобъектов на берегу, предварительнообследуют место будущей застройки.При этом...

Номер патента: 1142571

Опубликовано: 28.02.1985

Авторы: Кленов, Коржавин

МПК: E02B 3/04

Метки: берегозащитное, сооружение

...равными 0,25-0,35высоты парапета,На фиг. 1 изображено сооружение,поперечный разрез; на фиг. 2 - схема 45работы берегозащитного сооруженияпри накате волны; на фиг. 3 - зависимость относительной длины козырькаот относительной высоты всплесковволн над ним; на фиг, 4 - зависимость относительной длины козырькаот величины угла отражения струиот парапета; на фиг. 5 и 6 - зависимости радиусов сопряжения стенки скозырьком и основанием от высоты 55всплеска волны.Берегозащитное сооружение включает вертикальную стенку - парапет 1 571с криволинейной рабочей стенкой 2, направляющий козырек 3, заканчивающийся носком 4, основание 5, горизонтальную опорную плиту 6,слой песка 7, слой щебня 8.На фиг. 1 и 2 тоже обозначены статический уровень воды 9,...

Номер патента: 1142572

Опубликовано: 28.02.1985

Авторы: Иванов, Парфенов

МПК: E02B 3/06

Метки: водоеме, волн, гашения, энергии

...порта. Расположениенасадков параллельно друг другу необеспечивает создания достаточнойтурбулизации проникающего на акваторию пульсирующего потока, в связи счем не достигается эффективное гашение энергии волн.Цель изобретения - повышение эффективности волногашения.Цель достигается тем, что в устройстве для гашения энергииволн в водоеме, включающем стенку сосквозными каналами, в которых установлены струеформирующие насадки,выходные концы каждой пары насадковнаправлены навстречу друг другу ирасположены друг от друга на расстоянии, равном 2-2,5 диаметрам выходногоотверстия насадка,Кроме того, входные концы насадковрасположены заподлицо с лицевой гранью стенки,Насадки имеют коноидальную формус сужением к выходному концу.На фиг,1 изображено...

Номер патента: 1142573

Опубликовано: 28.02.1985

Авторы: Бертман, Зайцев, Зеленский, Яценко

МПК: E02B 3/14

Метки: блок, гидротехнических, сооружений

...на Фиг,3 и 4 - блок приразличной форме включений, разрез.На фиг,1 и 2 показаны блоки 1,наружная поверхность которых,содер"жит дискретно расположенные размываемые включения, выполненные в видевторичных блоков 2, не соприкасаю 45щихся друг с другом.Блок 1 изготавливают из сульфатостойкого нли другого стойкого в данной конкретной среде цемента (например, цемента, марки.400-600) с включениями размываемых элементов, напри 50. Мер, в вние: ц - вторичных блоков2 и пониженных марок цемента (например, маржи 100) 6 - отходов карьера -73камня-ракушечника или других камней, подвергающихся разрушению и размыву в результате физического, химического и других воздействий на блок конкретной водной среды, В -сечении включений ои 5 ).Блок 1...

Номер патента: 1142574

Опубликовано: 28.02.1985

Авторы: Галинский, Чернухин

МПК: E02B 3/16

Метки: возведения, диафрагмы, противофильтрационной

...достигается тем, что согласно способу возведения про тивофильтрационной диафрагмы, включающему разработку траншеи под защитой глинистой суспензии, опускание в траншею отдельных полотнищ пленки, установку жесткого полого раздели-,. 55 тельного элемента, укладку в траншею ф материала заполнителя и извлечение разделительного элемента, раздели" тельный элемент выполняют элипсовид" ной формы, перед установкой в траншею на дневной поверхности по всей длине разделительного элемента с внутренней и наружной сторон наносят консистентную смазку, после чего на его внутреннюю и наружную стенки надевают двухслойную эластичную оболочку, низ которой прикрепляют к опорной части разделительного элемента, а верх - к наружному и внутреннему кольцам,...

Номер патента: 1142575

Опубликовано: 28.02.1985

Авторы: Дербенев, Режко

МПК: E02B 5/02

Метки: бетонной, канав, облицовкой, строительства

...изменения глубины строительства канавы.Цель достигается тем, что устройство для строительства канав сбетонной облицовкой, содержащее канавокопатель и щелевой бункер,имеющий окна для выхода бетоннойсмеси, вибраторы, размещенные в нижней части бункера, загрузочныйтранспортер и опорные лыжи, снабженосъемными закладными элементами, выполненными с возможностью закрепле 35ния в окнах бункера, и дополнительными лыжами, прикрепленными к основным опорным лыжам ниже .них посредством кронштейнов изменяемой длины.40Кроме того, опорные лыжи прикреплены к боковым стенкам бункера посредством шарниров с возможностьюпринудительного поворота в вертикальной плоскости,На фиг. 1 изображено устройство45общий вид; на фиг. 2 - разрез А-Ана фиг. 1; на фиг,...

Номер патента: 1142576

Опубликовано: 28.02.1985

Авторы: Бодров, Васкин, Ганчиков, Копылов, Охрименко

МПК: E02B 5/02

Метки: гибких, длинномерных, укладки, элементов

...приспособлениями 9. Каждый барабан 8 снабжен валом 10, имеющим реверсивный самотормозящийся привод 142576 2 11 и установленный в подшипниках 12 подвижных кареток 13, опорно-ходовые части 14 которых подвижно соединены с направляющими 5 траверсы 1, причем барабан 8 установлен в подшипниковых опорах 15 и соединен с валом 10 управляемой муфтой 16, тяговые барабаны 17 с тросами 18, свободные концы которых закреплены на концах- траверсы 1, прич .м каждый барабан 17 установлен в подшипниковых опорах 19 на валу 10 и соединен с ним управляемой муфтой 20.Устройство работает следующим образом.Устройство устанавливается над гибким длинномерным;элементом так, чтобы барабаны 8 располагались над концами элементов. При помощи захватных...

Номер патента: 1142577

Опубликовано: 28.02.1985

Автор: Яковенко

МПК: E02B 5/02

Метки: каналов, монолитной, облицовке, образования, соединения, стыкового

...секцию; на фиг. 7 - шаблон,поперечный разрез; на фиг. 8стык йзгиба шаблона.Устройство для образования стыкового соединения в монолитных облицовках канала имеет гильотинныйнож 1 А-образной формы в перевернутом положении, расположенный параллельно направляющим 2, взводный механизм, включающий рычаг 3 и опоры 4с шарниром. На коротком конце рычага 3 закреплен тросик 5 с перемычкой гильотинного ножа 1. Рукояткарычага 3 Фиксируется защелкой 6,укрепленной на краю бункера, Дляпередачи энергии удара через перемычку гильотинного ножа 1 перпендикулярно направляющим 2 симметрично закреплены силовые пружины,7.Ниже, на верхней перекладине 8направляющих 2, установлен спускноймеханизм, включающий защелку 9 испусковую педаль 10. На нижней перекладине...

Номер патента: 1142578

Опубликовано: 28.02.1985

Авторы: Бойко, Мареняк

МПК: E02B 5/02

Метки: бетоном, каналов, облицовки

...устройство снабжено конусом, установленным вершиной вверх на верхней части задней стенки, и вертикальными ребрами, прикрепленными к задней стенке и расходящимися от конуса к выпускной щели.На передней стенке бункера с внутренней стороны установлены датчики уровня бетонной смеси.На Фиг. 1 изображено устройствов работе, продольный разрез; наФиг. 2 - устройство, вид со сторонызадней стенки; на фиг. 3 - сечениеА-А на фиг. 1; на фиг.4 - задняястенка, вид сверху. В передней части рамы 1 установлены рулоны 2 с противофильт- рационной пленкой 3, за которыми расположены ролики 4 направляющей части устройства. На раме размещен бункер 5, изготовленный в виде короба. Бункер расположен под углом к поперечному сечению канала и образует по...

Номер патента: 1142579

Опубликовано: 28.02.1985

Авторы: Демьянова, Дидович, Захаров, Недрига, Покровский

МПК: E02B 7/00

Метки: плотина

...грунтов основания, увеличение осадков основания и фильтрационных расходов, при 20 этом сооружение может разрушиться. Для обеспечения усго 9 иивости сооруа минимальная толщина слоя засоленного грунта в любом сечении участка длиной ь определяется по следующей зависимости:Ко НСнСо 3 сгде 1 - минимальная толщина слоязасоленного грунта,Г - функция, определяемаяпо графику,- коэффициент фильтрацииоснования, м/сут,Н - напор на сооружение, м;1 - заданный срок эксплуатациисооружения, лет,С - концентрация насьпценияводы солью, кг/мС - содержание соли в грунтепо объему, доли ед.)Г - мощность водопроницаемогозасоленного основания, м,- плотность соли, кг/м;Х - абсцисса сечения участкаводопроницаемого основанияперед понуром, на которомотсылая слой...

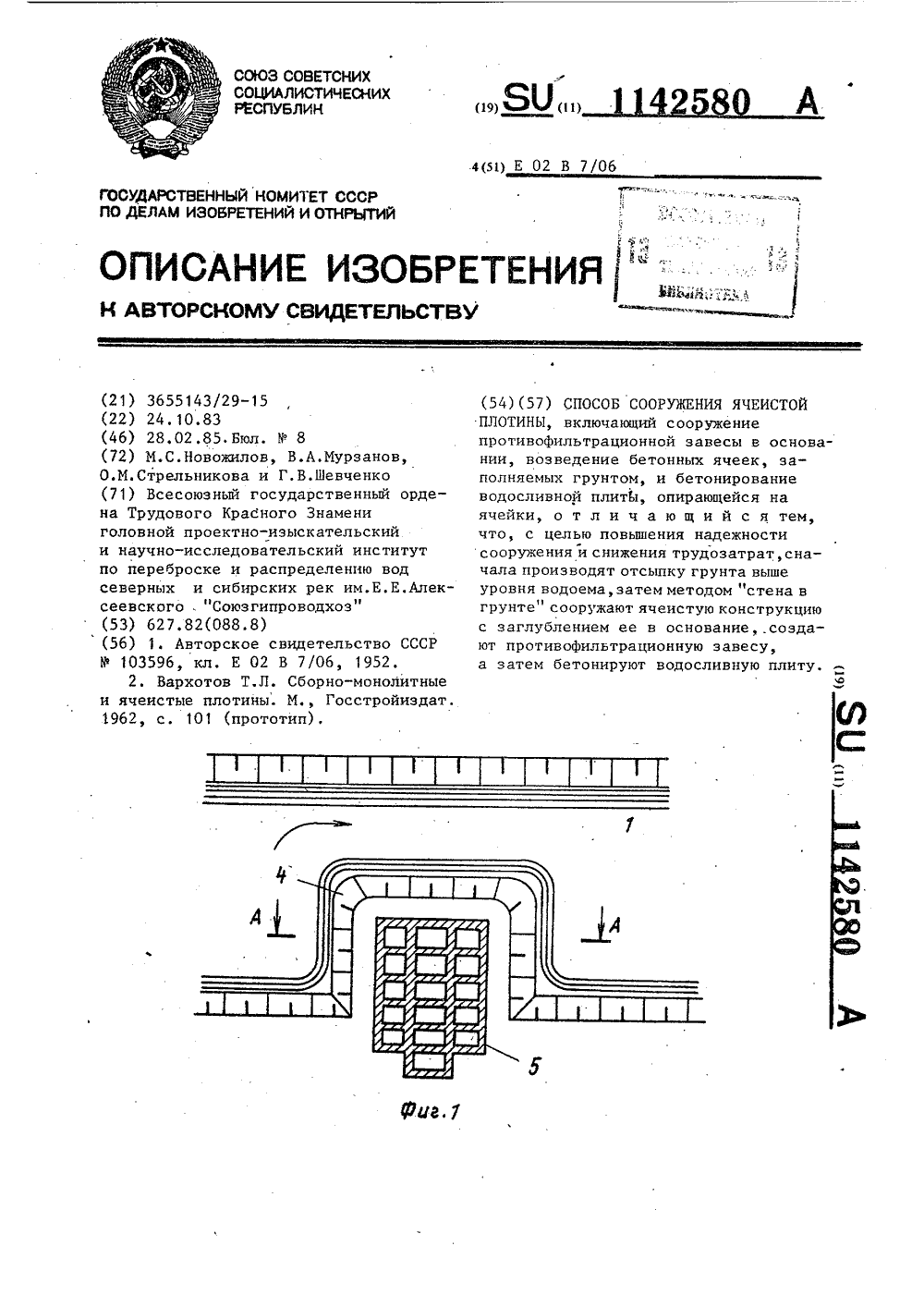

Номер патента: 1142580

Опубликовано: 28.02.1985

Авторы: Мурзанов, Новожилов, Стрельникова, Шевченко

МПК: E02B 7/06

Метки: плотины, сооружения, ячеистой

...работ и организации водоот 35лива.Е(роме того, сваи и шпунт неприме"нимы в грунтах, содержащих твердыепрослои или валуны, глубина погружения их ограничена. Свайные и шпун Отовые стенки водопроницаемы, что снижает их эффективность как противофильтрационных элементов, Из-забольшой водопроницаемости железобетонных конструкций из свай и шпунтов к материалу засыпки ячеекпредъявляются специальные требования. Цель изобретения - повышение надежности сооружения и снижение 50 трудозатрат.Указанная цель достигается тем, что согласно способу сначала производят отсыпку грунта выше уровня водоема, затем методом "стена в груп те" сооружают ячеистую конструкцию с заглублением ее в основание, создают противофильтрационную завесу,580а затем бетонируют...

Номер патента: 1142581

Опубликовано: 28.02.1985

Авторы: Басиев, Часовских

МПК: E02B 7/06

Метки: водотоком, возведения, плотины, породами, скальными, сложенном, ущелье

...элемента 1,Недостатком этого способа являет О ся сооружение двух дамб, возводимых направленным взрывом, и промежуточного пространства, что требует значительного объема как взрываемой породы, так и материала для намыва центральной части плотины, что увеличивает стоимость строительства.Наиболее близким к предлагаемому по технической сущности является способ возведения плотины, включаю щий взрыв на сброс скальной породы для формирования тела плотины и устройство водоспуска 21 .Недостаток указанного способа - трудоемкость работ по устройству 25 тоннеля, что увеличивает стоимость и сроки строительства плотины.Целью изобретения является сокращение сроков и уменьшения стоимости строительства плотины. 30 Поставленная цель достигается...

Номер патента: 1142582

Опубликовано: 28.02.1985

Авторы: Рощупкин, Стафеев, Цернант

МПК: E02B 7/06, E02D 17/20

Метки: грунтового, поверхности, сооружения, укрепления

...пористости исходного грунта получается высокопористым обработанный слой. Все это снижает показатели прочности и долговечности а в целом сниУжает эффективность способа укрепления поверхности грунта.Цель изобретения - повышение прочности и долговечности укрепления поверхности.Поставленная цель достигается тем, что согласно способу укрепления поверхности грунтового сооружения, включающему нанесение на нее нефти, пропитку нефтью и последующее воспламенение нефти на поверхности грунта, затем, после выгорания легких фракций из нефти, гашение ее, перед нанесением нефти производят рыхлениеи перемешивание поверхностного слоя грунта, а перед воспламенением нанесенной на поверх 1 ность грунта нефти производят уплотнение указанного разрыхленного...

Номер патента: 1142583

Опубликовано: 28.02.1985

Автор: Шабрин

МПК: E02B 7/26

Метки: гидротехнического, затвор, сооружения

...пролетное строение и полость по всей его ширине, открытуюснизу, закрытую посредством крышкисверху и соединенную посредствомтрубопровода с отсасывающим устройством, полость разделена посредством герметичных вертикальных поперечных перегородок на секции, каж-.дая из которых посредством трубопроводов соединена с отсасывающим устройством.На фиг. 1 изображен затвор, видс напорной стороны; на фиг.2 - тоже, вид сьоку.Затвор содержит пролетное строение 1, основную 2 и дополнительную 3обшивки, образующие полость 4. Герметичные вертикальные поперечные перегородки 5 разделяют полость 4 на 142583 2секции 6, каждая из которых закрытакрышкою 7, к которой присоединентрубопровод 8, соединяющий секцию 6 с отсасывающим устройством...

Номер патента: 1142584

Опубликовано: 28.02.1985

Авторы: Коренев, Крошнев, Молчанов, Сергеев

МПК: E02B 8/02

Метки: водосброс, шахтный

...ее с нижним бьефом, и затвор, выполненный в виде подвижного водо- слива, размещенного в верхней части 25 шахты 21 .Недостаток данного устройства - низкая надежность работы, поскольку для изменения сбрасываемого расхода необходим достаточно большой про межуток времени. Цель изобретения - повышение надежности работы за счет ускорения изменения пропускной способности,Цель достигается тем, что в шахтном водосбросе, содержащем вертикальную шахту, размещенную в верх 40 нем бьефе сооружения, отводящий туннель, соединяющий ее с нижним бьефом, и затвор, выполненный в виде подвижного водослива, размещенного в верхней части шахты, водослив вы 45 полнен в виде наполняемой рабочей средой тороидальной замкнутой оболочки из эластичного материала,...

Номер патента: 1142585

Опубликовано: 28.02.1985

Авторы: Клевцов, Колесников, Крошкин

МПК: E02B 8/06

Метки: гидротехнический, перепад

...и водобойного колодца, сопряженного с отводящим руслом Я .Недостаток этого устройства заклю О чается в том, что весь поток падает в колодец, где гасит свою энергию и вызывает износ дна колодца.Известен также гидротехнический перепад, включающий водосливну и во добойную стенки и водобойный колодец, СОПРЯЖЕЕЕНЬЫЕ УСТУПОМ С ОТВОДЯЩИМ РУС- лом 12 .В указанном устройстве происходит некоторое гашение энергии потока 2 О : за счет соударения струй воды, однако степень гашения невелика, что требует выполнения дна значительной толщины.Цель изобретения - уменьшение ма териалоемкости за счет повышения эффективности гашения энергии пото-ка воды.Цель достигается тем, что в гидротехническом перепаде, включающем водосливную и водобойную стенки и...

Номер патента: 1142586

Опубликовано: 28.02.1985

Автор: Поздеев

МПК: E02B 8/08

Метки: воды, гашения, открытом, потока, русле, энергии

...при лесосплаве, включающий размещение поперек русла ниже 15 глубины сплавного хода, горизонтальных твердых тел и приведение их в движение 2Недостатки известных способов - невозможность полной остановки пото О ка в поверхностных и придонных частях, повышение скорости поверхностной и придонной частей потока воды русла.Цель изобретения - повышение эф фективности гашения поверхностных и придонных скоростей потока воды.Цель достигается тем, что согласно способу гашения энергии потока воды в открытом русле преимущественно при лесосплаве, включающем размещение поперек русла ниже глубийы сплавного хода горизонтальных твердых тел и приведение их в движение, в русле у дна, параллельно телам и со смещением вдоль русла раз 35 586...
