E02B 9/00 — Гидроэлектростанции; их планировка, конструкция или оборудование, способы или устройства для их возведения

Номер патента: 47606

Опубликовано: 30.06.1936

Автор: Власов

МПК: E02B 7/02, E02B 9/00, E02C 3/00 ...

Метки: возведению, гидротехнических, производства, работ, сооружений, узла

...плотины, гидростанции и судоподъемника-дока, передвигающегося по наклонной пло. скости,Во избежание нарушения судоходства на больших судоходных реках, с целью создания возможности использования судоподъемника для пропуска судов уже во время хода строительства, применен для перемещения судоподъемника ряд наклонных, расположенных одна выше другой плоскостей, по числу ступеней плотины.На схематическом чертеже фиг, 1 изображает поперечный разрез плотины; фиг. 2 - план расположения плотины и наклонных плоскостей 1, 2, 3, 4 по мере их сооружения. На фиг, 1 показан также продольный профиль наклонной плоскости, соответствующей полной высоте плотины,По окончании разбивки сооружений до приступа к работам по возведению ступенчатой плотины...

Номер патента: 63409

Опубликовано: 01.01.1944

Автор: Александров

МПК: E02B 9/00

Метки: гидростанция, плотине

...трубой расположена плотина, соединяющаяся с генераторным помещением посредством быков как основных, разделяющих помещение одного агрегата от другого, так и промежуточных, назначением которых является придание большей жесткости конструкции Генераторное помещение и верховая часть плотины имеют общую фундаментную плиту. Между бычками располагается предохранительная решетка 7. На основных быках расположен мост для проезда через плотину и дляустановки шандоров перед решеткой. В теле плотины размещается распределительное устройство, причем его помещение 8 соединяется с генераторным помещением проходом 9, расположенным в нижней части основного быка. В конструкции, изображенной на чертеже, промежуточные бычки не доведены до моста из-за...

Номер патента: 67802

Опубликовано: 01.01.1947

Автор: Лаупман

МПК: E02B 9/00

Метки: водосливом, гидроэлектростанция, плотины, расположенная, теле

...тем, увеличения высоты маа, при минимальном занования плотины, водоны выполнен в виде оложенного над пере- шинного зала. 34 свод. Выпуск 2. 19 Изобретение относится к гидроэлектростанциям, расположенным в теле плотины под ев водосливом.Новым в предложении является то, что водослив выполнен в виде сифона, расположенного над машинным залом гидроэлектростанции.Применение сифонного водослива повышает эжекционное действие водослива на работу турбины.На фигуре дан пример оформления гидроэлектростанции с сифонным водосливом, состоящей из:турбины и генератора 1; затвора турбины 2; решетки турбины 3; паза шандорного заграждения 4; коридоров коммуникаций Б; сифонного водослива б; крана машинного зала 7 и крана щитового отделения 8,Расположение...

Номер патента: 76055

Опубликовано: 01.01.1949

Автор: Лаупман

МПК: E02B 9/00

Метки: гидроэлектростанция

...агрегата и турбинной шахты 1 в среднем бычке, имеющем обтекаемую форму. По обе стороны бычка симметрично располагаются два одинаковых сифонных водосброса 2.Возможны и другие варианты размещения сифонных водосбросов в плане, предусматривающие смещение агрегата с оси блока в сторону одного из основных бычков. При этом в каждом блоке станции размещают или по одному односторонне расположенному сифонному водо- сбросу, или же два водосброса по сторонам смещенного с оси блока среднего бычка. В зависимости от напора установки и высотного размещения ее элементов, располагаемые на перекрытии спиральной камеры сифонные водосбросы могут иметь или высокий порог, лежащий на уровне напорного горизонта или несколько выше его. В этом случае затвор не...

Номер патента: 95062

Опубликовано: 01.01.1953

Автор: Игнатьев

МПК: E02B 9/00

Метки: гидроэлектростанция, плотиной, совмещенная

...на полу второго этажа машинного зала на уровне генератора. Возможно также расположение их выше, на уровне направляющего аппарата турбины. Турбинная камера 4 и всасывающая часть расположены над машинным зданием и по своей дислокации относятся к95062подводной части сооружения станции. Указанным размещением основного оборудования предопределяется вертикальное расположение вала агрегата.Предлагается использовать турбину пропеллерного типа с поворотными лопастями, однако не исключается возможность применения и иных типов турбин, соответствующих данным напорам и режиму работы станции, но с обязательным расположением турбинной камеры над генераторным помещением Подвод воды к турбине происходит непосредственно, без аванкамеры и...

Номер патента: 130411

Опубликовано: 01.01.1960

Авторы: Беляков, Ярошеня

МПК: E02B 9/00

Метки: бетонная, гидроэлектростанции, зданием, плотина, совмещенная

...например в три или в два яруса, и, относительно другого по длине плотины (ф 6, 7 (водозабор) сделан общий для всех агр сасываюц 1 ие трубы 8, 9 и 10 сделаны сам агрегата во всех залах. При такой плаццров разместить максимально возможное число ых плотина совмещена со оружений является нсвозорном фронте наибольшего мататок устранен тем, что ле плотины в два или б ьцо другого по длине, с ом и самостоятельными чес ооч ч а фиг. 2 - в плане.теле плотины 4 в цескольк;кроме того, смещены оди, г. 2). Напорный водовод 5 сгатов каждого зала, но отостоятсльными для каждого с в тслс плотины возможно агрегатов. едмет изобретен г оэлектростанцнц ей максимального асположены в телеодин относитсль - зала водозабором щими трубами. со зданием гид...

Номер патента: 135028

Опубликовано: 01.01.1961

Автор: Бернштейн

МПК: E02B 9/00

Метки: гидроэлектростанции, здание, низконапорной

...элементов;док-понтоны, выполняемые в виде пустотелых сборных элементов перекрытия и нижней плиты промежуточного агрегатного блока.Все элементы блоков-бычков собраны из отдельных плит, соединенных между собой диафрагмами с проемами,Предлагаемая конструкция может быть выполнена без машинного зала, а полученное за счет этого пространство над турбинным водоводом, который образован из бычков, перекрытых нижней и верхней плитой, может быть полностью использовано для пропуска сбросных расходов, что дает сокрашение фронта бетонных сооружений гидроузла.135028 Предмет изобретения Здание низконапорной гидроэлектростанции с погружными (бульбовыми) турбинными гидроагрегатами, собранное из отдельных, например железобетонных, блоков,...

Номер патента: 135412

Опубликовано: 01.01.1961

Авторы: Зерюков, Кузнецов

МПК: E02B 9/00

Метки: гидроэлектростанция, плотиной, совмещенная

...цилиндрической оболочке, собираемой из отдельных железобетонных элементов двух типоразмеров (Пи П), работающих на сжатие, Арма. тура соорных элементов ооолочки машинного зала стыкуется с арматурой П-образной железобетонной рамы, расположенной в основных бычках, П-образная железобетонная рама, в свою очередь, жестко связана с колоннами для подкрановых балок машинного зала ПКи сборными блоками ПБ.Чтобы исключить фильтрацию воды через стыки железобетонных элементов, наружная поверхность внутренней цилиндрической оболочки покрывается полиэтиленовой или полихлорвиниловой пленкой толщиной 2 мм.Для придания большей жесткости и водонество между оболочками заполняется расширямым цементным раствором, что исключает воповреждений...

Номер патента: 139619

Опубликовано: 01.01.1961

Автор: Никитин

МПК: E02B 9/00

Метки: повышения, прудов-охладителей, эффективности

...эжектора, образованного выхочным участком сбросного канала и начальным участком струенаправляющей дамбы.139619На фиг. 1 в плане и на фиг, 2 в разрезе показано конструктивное выполнение эжектора, используемого для осуществления предлагаемого способа.Эжектор представляет собою короткий участок обычного канала 1 с прямоугольной формой сечения, сопрягающийся в своей верхней части с помощью водослива 2 с широким порогом со сбросным каналом 3. В месге сопряжения в струенаправляющей дамбе 4 имеется прорез 5, через который и происходит отсос воды из водоворотной области. Стенки канала и прореза выполнены в виде заанкерного шпунтового ряда б из железобетонных шпунтин, Дно закреплено от размыва бетонными плитами, Водослив с широким порогом,...

Номер патента: 175110

Опубликовано: 01.01.1965

Авторы: Архангельский, Грошавень, Костин, Семенов, Смирнов

МПК: E02B 9/00, H02K 5/16

Метки: верхнее, гидроэлектростанции, здания, строение

...болты д самого подшипника воспринимают радиальные усилия от подшипника генератора. Затем эти усилия передаются через жесткий корпус ванны с помощью двенадцати радиальных распорных болтов 4 на железобетонное центральное кольцо 5 жесткости крышки б кратера агрегата. Домкраты от лдп 8 крышки б передают усилия на элементы строительной части 9. Вертикальному смещению маслованны препятствуют упорные и кренсжные болты (на чертеже не указаны), соеднняощис мдслоианну с закладными частями в железобетонном кольце 5,Описываемый генератор не имеет собсгвенной верхней крестовины. Ее функции выполняет железобетонная сборная крышка кратера агрегата, содержащая двенадцать радиальных несущих балок-лдп 7, ооьединенных внутренним 5 и наружным 10 кольцами...

Номер патента: 181004

Опубликовано: 01.01.1966

МПК: E02B 9/00

Метки: 181004

...снижается экономический эффект от их применения,В предлагаемом здании гашение кинетической энергии сбросного потока достигается тем, что в водосбросах под острым углом к их продольной оси образованы пороги, являющиеся стенками отсасываюшнх труб. На чертеже изооражено опнс ние в продольном разрезе.Турбинные блоки 1 чередуют ми водосбросами 2, которые п имеют минимальный пролет. Ш в турбинные блоки и водосброс верхнего бьефа одинаковая,Со стороны нижнего бьефа ту ки 1 оканчиваются степами-обте сасывающие трубы 3 в плане ра осей водосбросов, и их стены с образуют в каждом водосбросе порога 4. Верх перекрытий труб на выходе водосброса об порог Б, отметка которого ниже бытового гризонта воды в реке.При входе в водосброс, где ширинше, чем по...

Номер патента: 248547

Опубликовано: 01.01.1969

Авторы: Бел, Всесоюзный, Здание, Научно, Ярошен

МПК: E02B 9/00, E04H 5/02

Метки: 248547

...план-разрез; нафиг. 3 - то же, разрез по оси агрегатов нижнего яруса,Здание ГЭС включает водоприемник в напорном сооружении, например плотине 1, напорный трубопровод 2, гидроагрегаты нижнегояруса 3 с турбинным водоводом 4, удлиненным валом 5 с подшипником 6, огсасывающуютрубу 7, самостоятельную для каждого гидроагрегата, и машинный зал 8 с гидрогенератором 9 и эксплуатационным краном 10 на подкрановых балках 11 с колоннами 12. Кроме того, в здании ГЭС расположены гидроатрегатыверхнего яруса 18 с нормальным валом 14, ЗО турбинными водоводами 15, расположенными между блоками 16 валов 5, отсасывающаятруба 17, машинный зал 18 с гидрогенераторами 19, эксплуатационный кран 20, подкрановые балки 21 с колоннами 22, служебные помещения 28,...

Номер патента: 356335

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Швецов

МПК: E02B 9/00

Метки: гидроэлектростанция, совмещенная

.../, на низовойповерхности которых устроены водослнвы, о- ражденные железобетош 1 ыми стенками 8.т) нижней части плотины водослпь имеет водосбросныи носок,илагодаря низовым оголовкам нс толькосоздаются условия для разцещени) На низовой их поверхности водосливов, обладающихбольшой пропускной способностью, но и решается задача эффективного выравниваниянапряжений в горизонтальных сечениях контрфорса.Действительно, с помощью этого конструктивного приема центр тяжести горизонталь 30 ных сечений контрфорса смещается в сторону,356335 Предмет изобретения ставитель Л. ЛаринаТехред Е, Борисо Корректор А, Васильев едактор Б. каз 3828/8 Изд.1657 Тираж 406НИИГ 1 И Комитета по делам изобретений и открытий при Совете МиМосква, Ж-З 5, Раушская наб д. 4/5...

Номер патента: 383781

Опубликовано: 01.01.1973

Авторы: Алипов, Вител, Гаганова, Матвеев

МПК: E02B 9/00

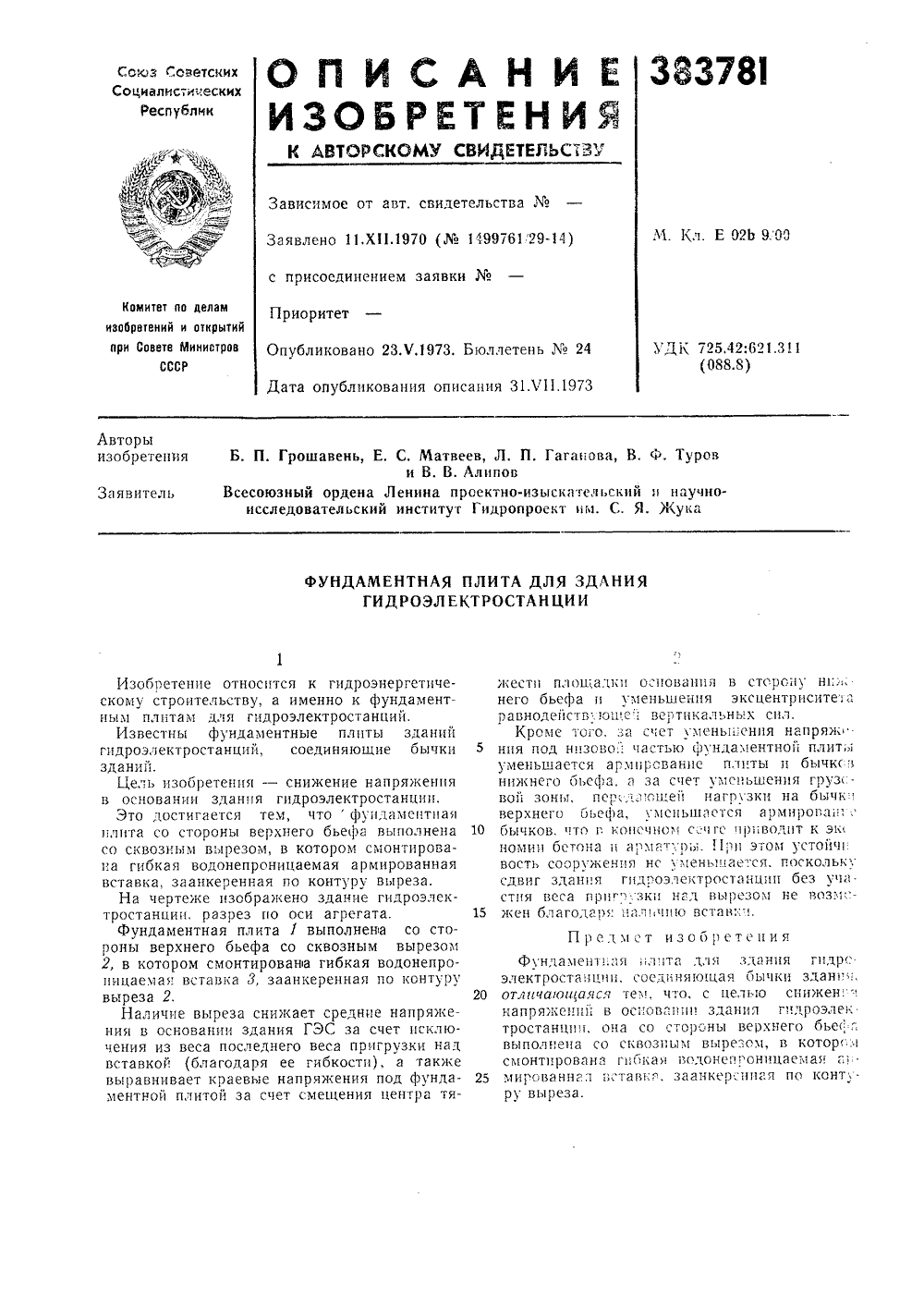

Метки: гидроэлектростанции, здания, плита, фундаментная

...вставка, заанкеренная по контуру выреза.На чертеке изображено здание гидроэлектростанции, разрез по оси агрегата.Фундаментная плита 1 выполнена со стороны верхнего бьефа со сквозным вырезом 2, в котором смонтирована гибкая водонепропицаемая вставка 3, заанкеренная по контуру выреза 2.Наличие выреза снинсает средние напряжения в основании здания ГЭС за счет исключения из веса последнего веса пригрузки над вставкой (благодаря ее гибкости), а также выравнивает краевые напряжения под фундаментной плитой за счет смещения центра тяжести плоц;алки основания в сторсшу н 1; него бьефа п уменьшения эксцентрисите:равнодейств. 1 Ошс" вертп 1 сальнь:хКро 1 с того, за счет меньп 1 снпя напряж( 5 нпя под нпзово." частью фунЛаментно 11...

Номер патента: 371299

Опубликовано: 01.01.1973

Автор: Вител

МПК: E02B 7/12, E02B 9/00

Метки: 371299

...непосредственно за пло пиной,Это достигается тем, что между контро форсаии с низовой стороны расиоложены опертые яа их оголовки массивные плиты, в которые вмонтированы на 1 порные трубопров орды.На фланг. 1 изображ е энергетическое гидротежн ие, поперечный разрез; на оА - А на фиг. 1;,на ф,иг. 3 - Б на ф,иг. 1.Описываемое гидротехническое сооружение включает массивяый гребень 1, арочное пе-. рекрытие 2 и контрофорсы 3, имеющие с низовой стороны оголовки 4.Расстояние между контрофорсами оп ляют из условия размещения междузаданного числа гидроагрегатов. 2Непосредственно за плотиной:находитсяздравие 5 ГЭС с напорными тру 1 богароводами бвмонтированяьрии в массивные плиты 7.Плигы 7 расположены с низовой стороны 5 плотины между...

Номер патента: 373355

Опубликовано: 01.01.1973

Автор: Гидропроект

МПК: E02B 9/00

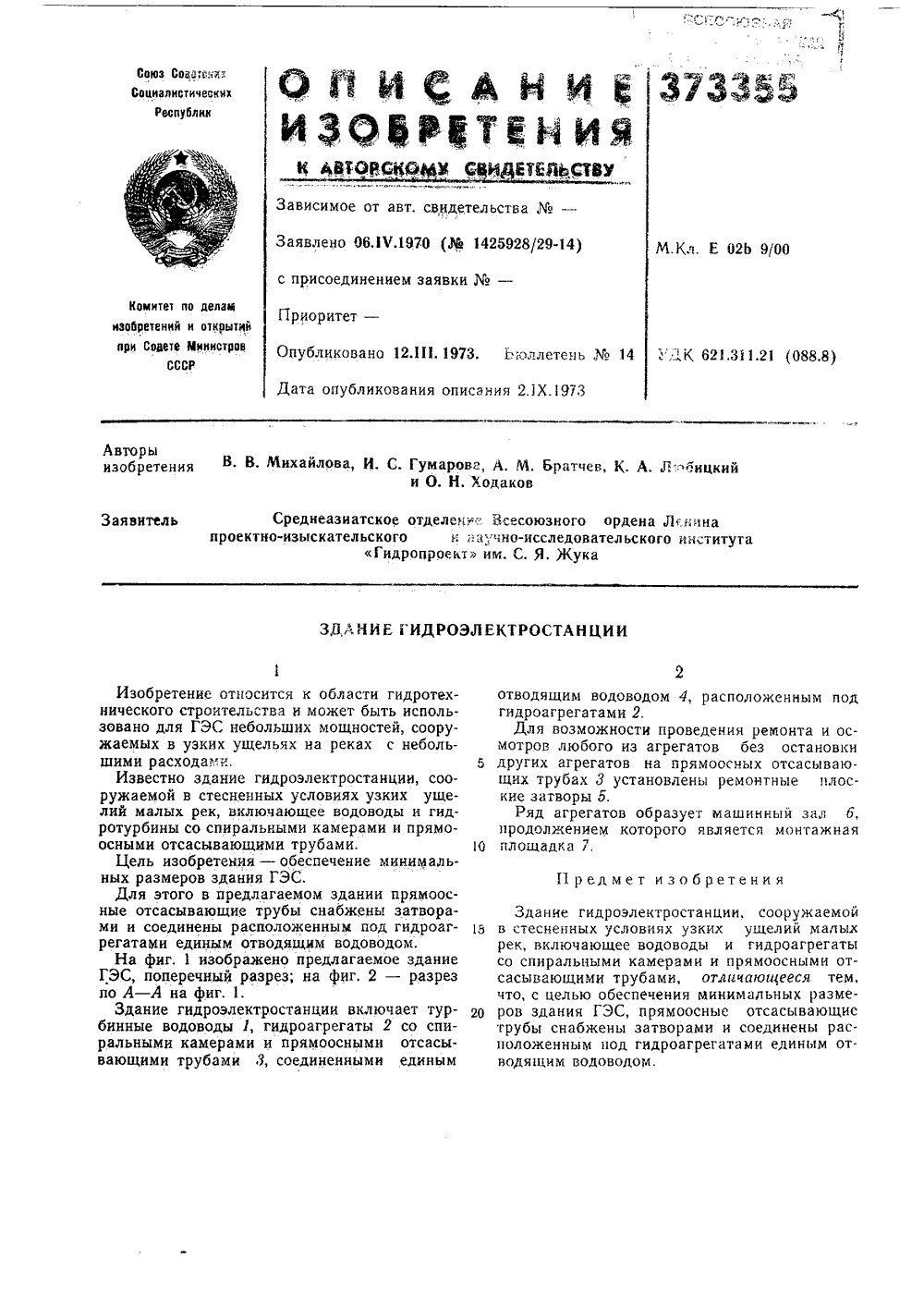

Метки: гидроэлектростанции, здание

...гидроэлектростанции, сооружаемой в стесненных условиях узких ущелий малых рек, включающее водоводы и гидротурбины со спиральными камерами и прямоосными отсасывающими трубами,Цель изобретения - обеспечение минимальных размеров здания ГЭС.Для этого в предлагаемом здании прямоосные отсасывающие трубы снабжены затворами и соединены расположенным под гидроагрегатами единым отводящим водоводом.На фиг, 1 изображено предлагаемое здание ГЭС, поперечный разрез; на фиг, 2 - разрез по А - А на фиг, 1.Здание гидроэлектростанции включает турбинные водоводы 1, гидроагрегаты 2 со спиральными камерами и прямоосными отсасывающими трубами 3, соединенными единым отводящим водоводом 4, расположенным подгидроагрегатами 2.Для возможности проведения рещонта и...

Номер патента: 424947

Опубликовано: 25.04.1974

Авторы: Аронсон, Бабаков, Всесоюзный, Грошавень, Каширин, Коровин, Научно, Семенов, Соничев, Талант, Щеголев

МПК: E02B 9/00

Метки: гэс, здания, камера, спиральная

...размещения гидрозооетонное псрекрыбетона 3 и тормозза одно целое с торосевом сечении форекрытпя примыкает и нижни 11 конус спиредмет пзобретенп Изобретение относится к железобетонным спиральным камерам для размещения гидро- агрегата, расположенным в зданиях ГЭС.Известна такого рода камера, включающая перекрытие, опертое на массив бетона в под водной части здания и тормозные опоры.Недостатком таких конструкций камер является значительная толщина плиты перекрытия, а также необходимость передачи части нагрузок на статорные колонны, что приводит 1 к увеличению сечения и к необходимости их анкеровки в перекрытии и нижнем конусе спиральной камеры, а также работе тормозных опор на изгиб.Цель изобретения - уменьшение деформа ции перекрытия с...

Номер патента: 453469

Опубликовано: 15.12.1974

Авторы: Васильев, Грошевень, Изобретени, Козловский, Малышев, Соничев

МПК: E02B 9/00

Метки: ii•, гидроэлектростанциипг, здание, лпг

...1 с поверхностным водосбросом верхнее строение, фундаментн добой, от гп тюгцеесч тем, что, шення устойчивости, водобой в рекрытием, пригруженным мес чом енное ющес и во- повыс петер иасовмещвклноч о плит с целью ЫПОЛНЕ 1 тным ма пуск раск Изооретение относитсягидроэлектростанциям с посбросом, расположенным нуглом сдвига.Известнывключающиену 10 плиту нЦель изовость.Цель достигается тем, чтнен с перекрытием пригружматериалом.На чертеже показано прние, продольный разрез по оПоверхностный водосливплите перекрытия машиннослив сопрягается уступом 3 скоторое выполнено в видебой 4 имеет перекрытие 5, 1стным материалом 6, Выходсывающей трубы 7 расположводосливом.В период половодья про озловский, Н, А, Соничев, А. Б. ВасильевМалышев, Б,...

Номер патента: 484280

Опубликовано: 15.09.1975

Авторы: Васильев, Кукушкин

МПК: E02B 9/00

Метки: гидроаккумулирующая, электростанция

...покрытия пиковых нагрузок на месте.ГАЭС создается на дне верхнего бассейна в месте расположения потребителя энергии. В качестве верхнего бассейна используется существующий водоем, например море, нижний бассейн создается в виде закрытого резервуара, жестко соединенного с гидроагрегатным блоком и закрепленного на дне верхнего бассейна. При этом отпадает необходимость в напорных трубопроводах и в устройстве подземной выломки для создания нижнего бассейна.На чертеже изображена предлагаемая гидроаккумулирующая электростанция.Электростанция включает в себя верхний бассейн 1, подводной гидроагрегатный блок 2, нижний бассейн 3, В состав подводного гидроагрегатного блока входят: рабочий затвор 4, турбинная камера Б, обратимая гидравлическая...

Номер патента: 589329

Опубликовано: 25.01.1978

Автор: Гольцман

МПК: E02B 9/00

Метки: гидроаккумулирующая, подземная

...к гидротехнике, вчастности, к гидроаккумулирующим установкам с подземным расположением гидроагрегатов.Известна подземная гидроаккумулирующаяустановка, содержащая подводящий водовод,гидроагрегат и отсасывающую трубу 11.В иих подвод воды осуществляется черезшахтный водовод, оканчивающийся внутриподземной выработки для машинного зала спиральной камерой, закручивающей поток передвходом на лопатки направляющего аппарата.Такое решение требует устройства колена вподводящей шахте для перевода потока в горизонтальное направление перед входом в спиральную камеру, что вызывает некоторые энергетические потери, и сравнительно сложной 15системы выработок в породе для создания подземного машинного зала и примыкающих кнему служебных помещений....

Номер патента: 595451

Опубликовано: 28.02.1978

Авторы: Линецкий, Трампольский, Херсин

МПК: E02B 9/00

Метки: гидротурбины, монтажа, статора

...оашмаками и фуцдамснтнымп болтами, заливки бстоца по;1 башмаки, поярусного бетонирования и выдержки для твердения бетона 11.Недостатком известных способов является 1 о наличие в процессе монтажа ряда последовательных длительных выдержек для твердения бетона, осуществляемых после каждой операции бетонирования, что увеличивает длительность монтажа. 15Цель изобретения - сокращение времени монтажа,Это достигается тем, что первый ярус бетонирования возводят одновременно с заливкой бетона под башмаки и толщиной, при которой усилие от веса бетона, приходящееся ца каждую колонну, це превышает усилия от затяжки фуц;1 амсцтных болтов, и выдержку для твердсция бстона под башмаками и в первом яте осуществляют одновременно. 25Возведение...

Номер патента: 601347

Опубликовано: 05.04.1978

Авторы: Северянин, Шведовский

МПК: E02B 9/00

Метки: гидроэнергетическое, сооружение

...сооружения требуют затоплвния значительных территорий, поскольку без этого невозможно обеспечить необходимый для выработки электроэнергии напор.С целью обеспечения возможности создания дополнительного напора и увеличения тем самым вырабопки электроэнергии без затопления дополнительных площадей, предлагаемое гидроэнергетическое сооружение выполнено с осмотичеокими элементами, образующими полость, примыкающую к низовой 20 перемычке, при этом осмотические элементы могут быть установлены в несколько ярусов. Осмотические элементы - это по цаемые перегородки (пористая керам фит и др.), а явление осмоса пред собой переход чистой воды через эти родки в сторону повышенных конце растворенных,в,воде веществ, При э вень жидкости...

Номер патента: 615167

Опубликовано: 15.07.1978

Автор: Багиров

МПК: E02B 9/00

Метки: водозабор, глубинный

...при ос шествлении таких водозаборов.Цель изобретения - р асш ирен ие области применения глубинных водозаборов, ттовышение эффективности их работы путем обеспечения равномерности забора воды по плине водозаборного фронта,Укаэанная цель достигается тем, что оголовку водозабора придается веерное очертание и в нем предусматриваются встроенные радиальные струецаправляюшие перегородки.На фиг, 1 изображен глубинный водозабор, обший вид. Глубинный водозабор состоит из водозаборного оголовка 1 и о.вопящего водовопа 2, клише 3 и перекрытие 4 водозаборного оголовкаТираж 8 19 Порственного комитета Совете М ам изобретений и открытий Москва, Ж, Раушская на аз 3857/21 ЦНИИПИ Госуд по д 113035исное нистр б., д,4/ имеют веерное очертание. С боковых...

Номер патента: 635167

Опубликовано: 30.11.1978

Авторы: Васильев, Кукушкин, Шарыгин

МПК: E02B 9/00

Метки: энергоаккумулирующая

...водохранилище 1, соединенное напорным трубопроводом 2 с подземной гидростанцией 3, которая посредством отводящего трубопровода 4 соединяется с подземным хранилищем 5 воды, с помощью воздуховода 6, связанным с наземйой электростанцией 7, использующей энергию сжатого воздуха. Отводящий трубопровод 4 через соединительный трубопровод 8 связан с трубопроводом 2. Кроме того, установка снабжена затворами 9 - 12.Энергоаккумулирующая установка работает следующим образом.Перед началом ее работы в режиме генерирования электроэнергии подземное хранилище заполнено сжатым воздухом. Первомай вступает в работу наземная электростанция 7. Сжатый воздух по воздуховоду 6 через открытый затзор 12 подается в газовые или воздушные турбины этой...

Номер патента: 642421

Опубликовано: 15.01.1979

Автор: Березинский

МПК: E02B 9/00

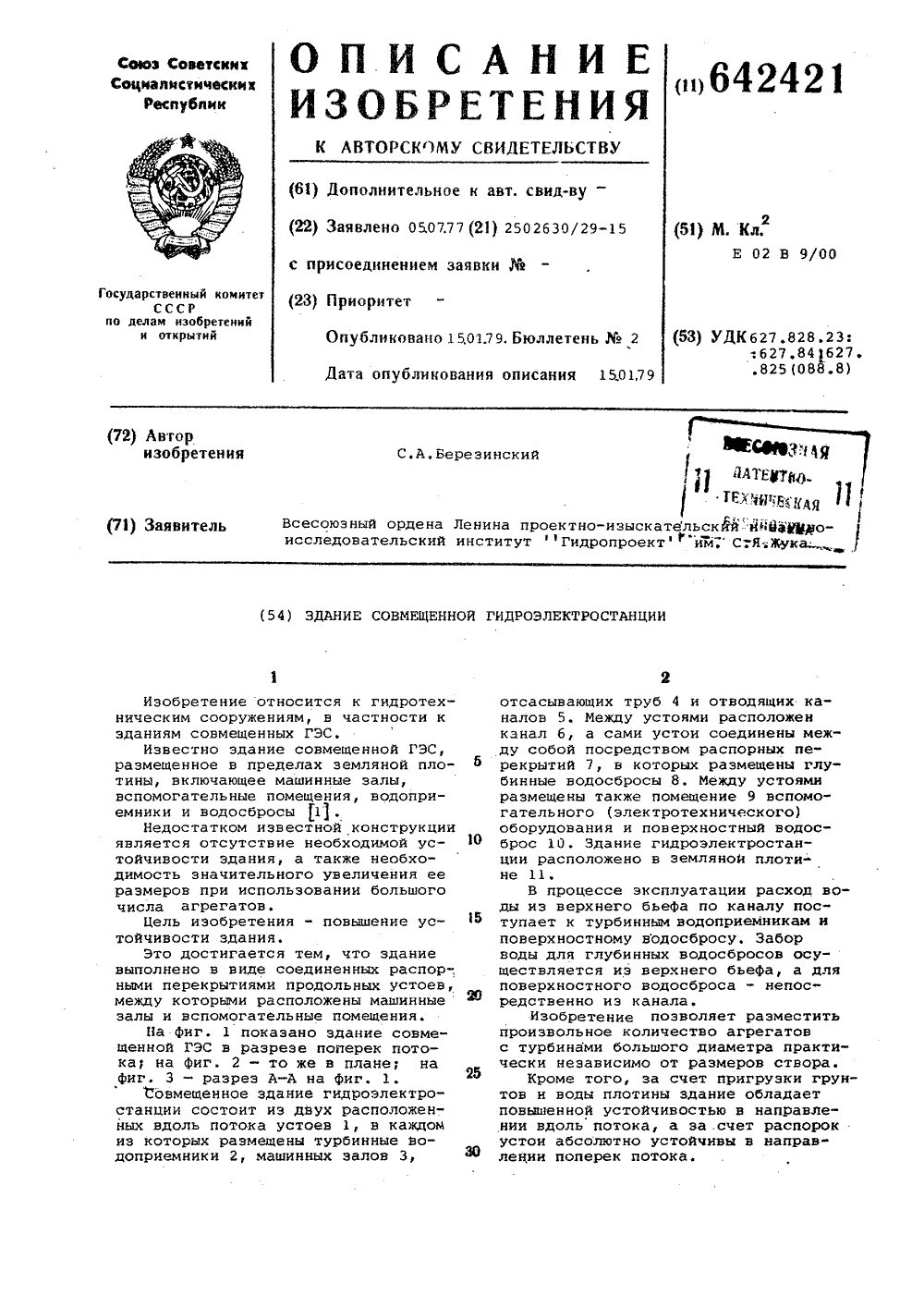

Метки: гидроэлектростанции, здание, совмещенной

...машинныезалы и вспомогательные помещения.На фиг, 1 показано здание сщенной ГЭС в разрезе поперек ика на фиг. 2 - то же в плане;фиг. 3 - разрез А-А на фиг. 1.совмещенное здание гидроэлектростанции состоит иэ двух расположенных вдоль потока устоев 1, в каждойиз которых размещены турбинные водоприемники 2, машинных залов 3,отсасывающих труб 4 и отводящих каналов 5. Между устоями расположен канал 6, а сами устои соединены между собой посредством распорных перекрытий 7, в которых размещены глубинные водосбросы 8. Между устоями размещены также помещение 9 вспомогательного (электротехнического) оборудования и поверхностный водосброс 10. Здание гидроэлектростанции расположено в земляной плотине 11.В процессе эксплуатации расход воды из верхнего...

Номер патента: 643585

Опубликовано: 25.01.1979

Авторы: Козлов, Кудояров, Тверитнев, Шейнин

МПК: E02B 9/00

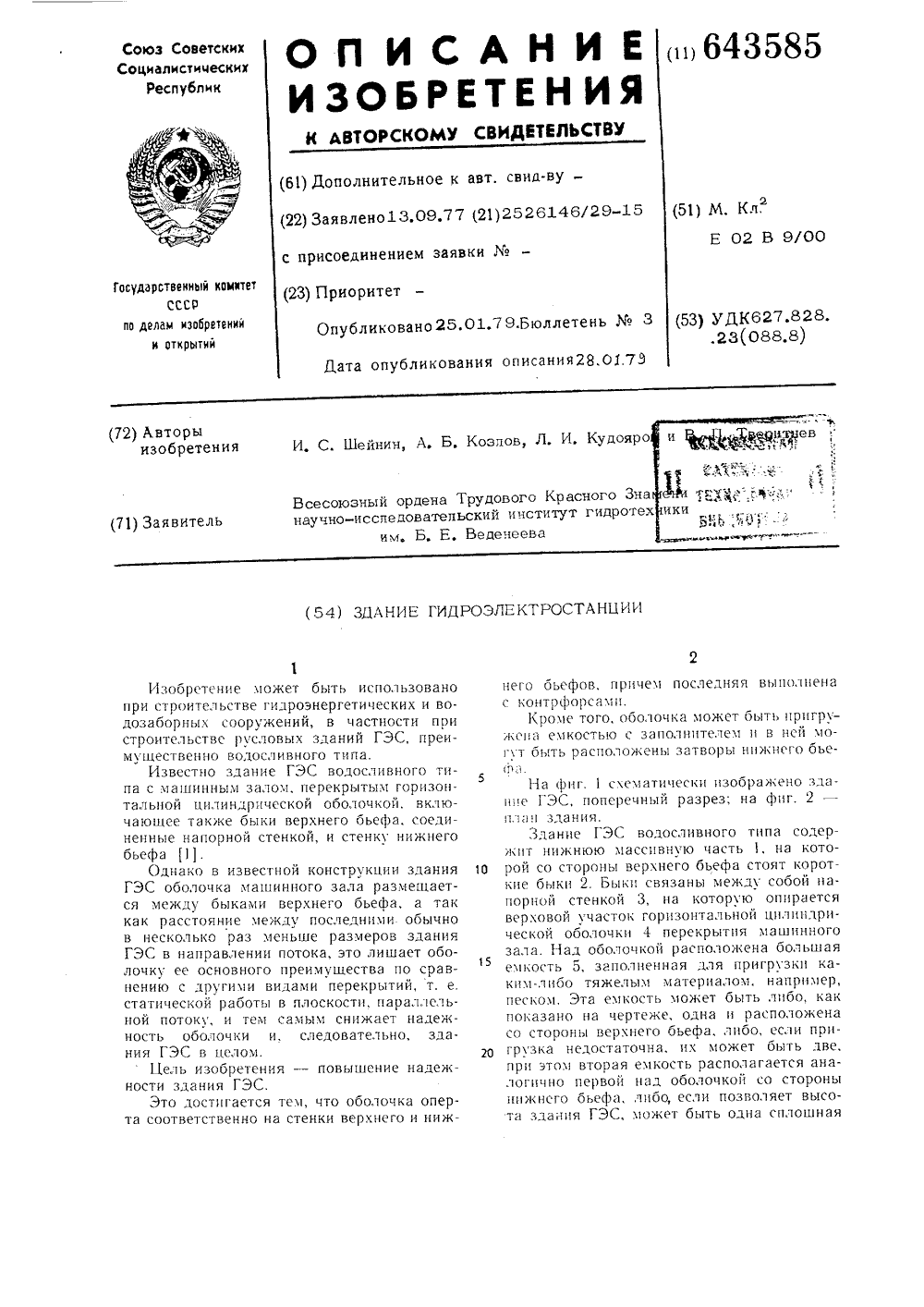

Метки: гидроэлектростанции, здание

...может быть одна сплошная1пригрузка от верхне:О ,ОПри этом фОр ма пер е 1 гп ь Г 1 5 с кг)с" г 11)51 быть произвольной. Со стгрог 11 1 ц кц ".,. бьс - фа оболочка опирает.г НЯ стоим б нижн.- го бьефя, выполнснцО для "силсцц 5 контрфорсами 7. Г 1 О бок.1 з;уцис ГЗС О 1- раничено береговыми усто 5 мц 8. В оболо 1- ке 4 размевены 311 вггры 9 цггжнего Оьефгг,Статическая работа з.:гания Г 1 С происходит следуюгцпм образом, 1 О 11 грмзка От потокы сор Ясь 1 вас 1 Ои воды и цригрузки, расположенной над сболз кой 4, передается на горизонтальные стенки 3о, которые передают ця.рузку соотвстствен 15 цо ня короткие быки 2 зерхнего бьефа, пре,- Назначенные также;ля установки гидро;1 еханического Оборудования, и контрфорсы 7 нижнего оьефакоторые...

Номер патента: 673697

Опубликовано: 15.07.1979

Авторы: Козлов, Луцкевич, Цыганюк

МПК: E02B 9/00

Метки: водоемовохладителей, эжекторное

...участком сбросного канала и двумя струенаправляющими дамбами, одна из которых выполнена с 10 прорезью на начальном участке 11) .Недостатком известного устройства является низкая степень эжекции в сбросную струю, что снижает эффективность циркуляции масс воды в водоеме и интенсивность размывания застойных 5 зон, а также его охлаждающие свойства.Цель изобретения - повышение эффективнос. ти устройстваПоставленная цель достигается выполнением одной из дамб изогнутой, илн криволинейной по ЗВ дуге окружности радиуса В, касательно к прямой параллельной продольной оси сбросного канала в его концевом сечении, или в виде многогрысти В 10 Н, где Н - шириа в концевом сечении,ано предлагаемое устройствовариант выполнения иэог.Ри Составитель Л,...

Номер патента: 676677

Опубликовано: 30.07.1979

Автор: Егоршин

МПК: E02B 9/00

Метки: водоприемник

...водоприемни к, содержащийустои, пролетного строения, сороудерживающую решетку и плавучую забральную балку 11.Недостатком известного водоприем никаявляется низкая эффективность работы изза переменного положения точки отрывапотока при колебаниях уровня воды в водохранилищах, что ведет к повышенным потерям напора на решетках.Цель изобретения - повышение эффективности работы путем улучшения гидравлики потока,Это достигается тем, что забральная балка своей верхней частью закреплена наустоях пролетного строения посредствомшарнира с горизонтально расположеннойосью вращения,На чертеже изображен предлагаемый водоприемник.В предложенном водоприемнике бетоннаяукороченная стенка 1 забральной балкиустановлена перед сороудерживающей...

Номер патента: 699089

Опубликовано: 25.11.1979

Автор: Шмульсон

МПК: E02B 9/00

Метки: гидроаккумулирующая, электростанция

...тру. бы 6 гидроагрегатов от нижнего бьефа 7 со оружения. После этого сопрягают выходные отверстия отсасывающих труб гидроагрегатов с верхним бьефом поднятием затворов 10 на греб. не водослива или подводом воды по напорным водоводам, проложенным от верхнего бьефа со оружения. При этом закачивание воды в верховой водоем производится с напором Ь соответствующим перепаду уровней воды верх. нега бьефа 9 сооружения и верхового берего. ного водоема 4. В период повышенных нагру зок энергосистемы производят сбрасывание воды из верхового берегового водоема 4 в нижний бьеф 7 сооружения. Перед началом сбрасывания прекращают поступление воды из верх. него бьефа к отсасывающим трубам гидроагре. 25 гатов опусканием затвора 10 и сопрягают их с...

Номер патента: 740891

Опубликовано: 15.06.1980

Автор: Шведовский

МПК: E02B 9/00

Метки: гидроэнергетическое, сооружение

...о В нерабочий период шлюзы 5 и 6 закрыты. Уровни воды в эстуарии характеризуются уровнями малой воды (фаза отлива), а в заглубленном бассейне 9 - уровнями воды в речной акватории 14. Концент740891 1 о Формула изобретения рация воды и ее температура максимальные. Пуском свежего потока речной воды с помощью затвора 12 включается в работу круговая осмотическая батарея 4, образующая перепад уровней, используемый гидро- агрегатом 2.Открытием в фазе прилива впускного шлюза 5 образуется перепад уровней со значительной амплитудой, превышающей приливную волну, вследствие эффекта резонанса между периодичностью природных колебаний вод в эстуарии и частотой колебания приливообразующих сил, используемый гидроагрегатом 8, увеличивающим мощность...
