E02B — Гидротехнические сооружения

Номер патента: 1576630

Опубликовано: 07.07.1990

Авторы: Бембад, Пименов, Танасенко

МПК: E02B 3/06

Метки: причал

...включает же.л езобетон н ые оболоч ки 1, за пол не н н ы е ,грунтом 2, состоящие из вертикальных криволинейных в плане плит 3, соединен,ных между собой по вертикальным торцовым граням 4,при этом лицевая плита 5 вы,полнена плоской с удлиненными ,торцовыми гранями 6. На удлиненные тор,цовые грани 6 опираются плоские плиты 7, ,между плоской плитой 7 и покрытием 8 раэ;мещена прокладка из эластичного материала 9, Плоские плиты 7 могут быть выполнены ,по высоте из нескольких секций,Очередную оболочку 1 устанавливают в сооружение, заполняют грунтом 2, устанавливают плоскую плиту 7, полость между смежными оболочками и плоской плитой 7 заполняют грунтом, после чего выполняют всю обратную засыпку на всю высоту, дальше устанавливают покрытие...

Номер патента: 1576631

Опубликовано: 07.07.1990

Авторы: Николау, Патынская

МПК: E02B 3/06

Метки: набережная, причальная

...2 и 3 производится таким образом, чтобы боковаягрань АВСОЕ массива 3 совместилась с боковой гранью АВСОЕ массива 2. При этомверхние фасонные массивы 3 перекрывают нижние фасонные массивы 2, образуясплошную лицевую грань сооружения, а втыловой части набережной создают ячейкив форме пирамид с прямоугольным основа 5 нием, совмещенным с тыловой плоскостьюнабережной, причем угол наклона верхнейграни пирамидальной полости ячейки получается близким углу естественного откосаматериала засыпки. Одновременно верх 10 ние фасонные массивы 3 образуют горизонтальное основание для укладки нижнихфасонных массивов 2 последующего курса.Каждый последующий курс, состоящий иэтех же двух типов массивов, повторяет15 предыдущий, но смещен по отношению кнему...

Номер патента: 1576632

Опубликовано: 07.07.1990

Автор: Журавлев

МПК: E02B 3/12, E02B 3/14

Метки: берегозащитное, сооружение

...иэ блоков в на; броске, поперечный разрез; на фиг. 6 - тоже, из блоков, установленных на откосе. Блок с четырьмя выступами (фиг. 1) со, стоит из двух кольцевых элементов 1, рас: полагаемых плоскостью кольца в одной , ,плоскости, между сходящимися торцами ко торых зажаты два кольцевых элемента 2,,поставленные перпендикулярно двум пер; вым. Место стыка элементов 1 и 2 соедине но огибающей арматурой 3 и обетонировано бетоном 4.Блок с тремя выступами (фиг, 3) состоит из двух кольцевых элементов 1, располагаемых плоскостью кольца в одной плоскости, между сходящимися торцами которых зажат один кольцевой элемент 2, поставленный перпендикулярно двум первым так,чтобы торец элемента 2 лежал в плоскости кольцевого элемента 1. Место стыка...

Номер патента: 1576633

Опубликовано: 07.07.1990

Автор: Штанько

МПК: E02B 3/14

Метки: блок, сборный, фасонный

...на фиг, 1 - 3, а в виде ломаной, Этимдостигаются усиление эффекта дробления итурбулизация набегающего потока воды,Блок собирают следующим образом.Укладывают одну из плит 2 на горизонтальное основание расширяющейся частьюотверстия вверх, вставляют конец стержня1 в отверстие этой плиты и далее надеваютвторую плиту на стержень.Под действиемсобственного веса элементов блока происходит заклинивание стержня в отверстияхплит, Для повышения надежности соединения и улучшения плотности контакта сопрягаем ых поверхностей они передсоединением покрываются тонким слоемклеевого цементного или другого твердеющего состава пластичной консистенции,При обтекании стержня 1 потоком воды, перпендикулярным его оси фиг, 6 и 7,направление.А), поток...

Номер патента: 1576634

Опубликовано: 07.07.1990

Авторы: Засыпко, Погорелов, Семушев, Умнов

МПК: E02B 3/16

Метки: качества, пленочного, противофильтрационного, экрана

...графическим путем, Для этогонаносят на билогарифмический бланк в системе координат р,1 точки 16 фактическихзначений р 1 кажущегося электрического сопротивления для соответствующих значений среднего расстояния междуразноимЕнными электродами 11 при1 1и (фиг,З), Поврежденность экранаоценивают в виде параметра д, численноравного диаметру эффективного отверстия,приходящегося в среднем на 1 м площади2экрана - аналогично соответствующему параметру, использующемуся при расчете прони 1 76634цаемости пленочного противофил ьтрационного устройства, Величину параметра б определяют как отношение Ь/Ь, где 4 и 1 п - характеристические координаты соответственно левого и правого участков зависимо сти кажущегося электрического...

Номер патента: 1576635

Опубликовано: 07.07.1990

Авторы: Гарбаускас, Якелайтис

МПК: E02B 3/16

Метки: гидроизолирующего, грунт, листового, укладки

...для укладки листового материала включает базовую машину 1 с копающим органом 2, механизм 3 для засыпки канавы грунтом, кассету 4 с уплотнением 5, которое перекрывает кассету от попадания воды и грунта, и опорой 6 для рулонов 7 гидроизолирующего материала 8. К кассете 4 прикреплены щиток 9 горизонтальной укладки, фиксаторы 10 в виде роликов с выступами 11 и винтообразная направляющая 12 с осью 13, вынесенной в сторону оси канавы 14 так, чтобы верхняя кромка 15 находилась за чертой вертикально расположенного гидроиэолирующего материала 8.Устройство работает следующим образом.Во время отрывки канавы базовая машина 1 передвигается вперед, гидроизолирующий материал 8 сматывается с рулонов 7 и, проходя уплотнение 5 верхним краем щитка...

Номер патента: 1576636

Опубликовано: 07.07.1990

Авторы: Гуторов, Ершов, Жебровская, Жиленков

МПК: E02B 3/16

Метки: противофильтрационного, создания, экрана

...грунта не более, чем на два порядка с Кф = А 10 2 см/с до Кф - А 10 см/с (в очень тонком слое). Кроме того, проницаемость грунта, эакольматированного мелкодисперсным кольматирующим материалом - глинистой суспензией, со временем увеличивается, так как этот материал может легко смываться потоком воды при ее движении в канале или%ри волнении в водоеме. Биологическце .кельматирование происходит., в толще грунта, вблизи напорной грани сооружения или дна водоема (за счет образования наилка, прорастания и сцепления его с грунтом). Эффект кольматации остается неизменнымм. Формула изобретения 5 Способ создания противофильтрационного экрана, включающий искусственную кольматацию водопроницаемых грунтов, о т л и ч а ю щ и й с я тем, что, с...

Номер патента: 1576637

Опубликовано: 07.07.1990

Авторы: Гензель, Карачевцев, Кимский, Кравчук, Осипенко, Осламенко, Писарев, Пономарев

МПК: E02B 3/16

Метки: вод, загрязнения, отходами, подземных, породах, предотвращения, промышленными, размещенных, твердых, хранилищ

...определяют замерами уровняжидкости 12 в хранилище 1 по системе реперов (не показана), оборудованных в хранилище 1. Дебаланс жидкости в системе хранйлище 1 - внутренний дренажный кон тур 5 рассчитывают по следующей зависимости,Л О 1 = ЯЬр - Ьф) /Л тз (2)где Л О 1 - дебаланс жидкости в системе 50 хранилище - внутренний дренажный контур,м /сут;Я - средняя площадь, занимаемая жидкостью в хранилище между двумя замерами, м55 Ьр - уровень жидкости в хранилище пографику его заполнения, м;Ьф - фактический (замеренный) уровеньжидкости в,хранилище, м;Лз- время между двумя замерами, сут.45 50 55 При пфпр получают значение -Ь 01, что означает, что для ликвидации дебаланса производительность внутреннего дренажного контура 5 должна быть уменьшена, а...

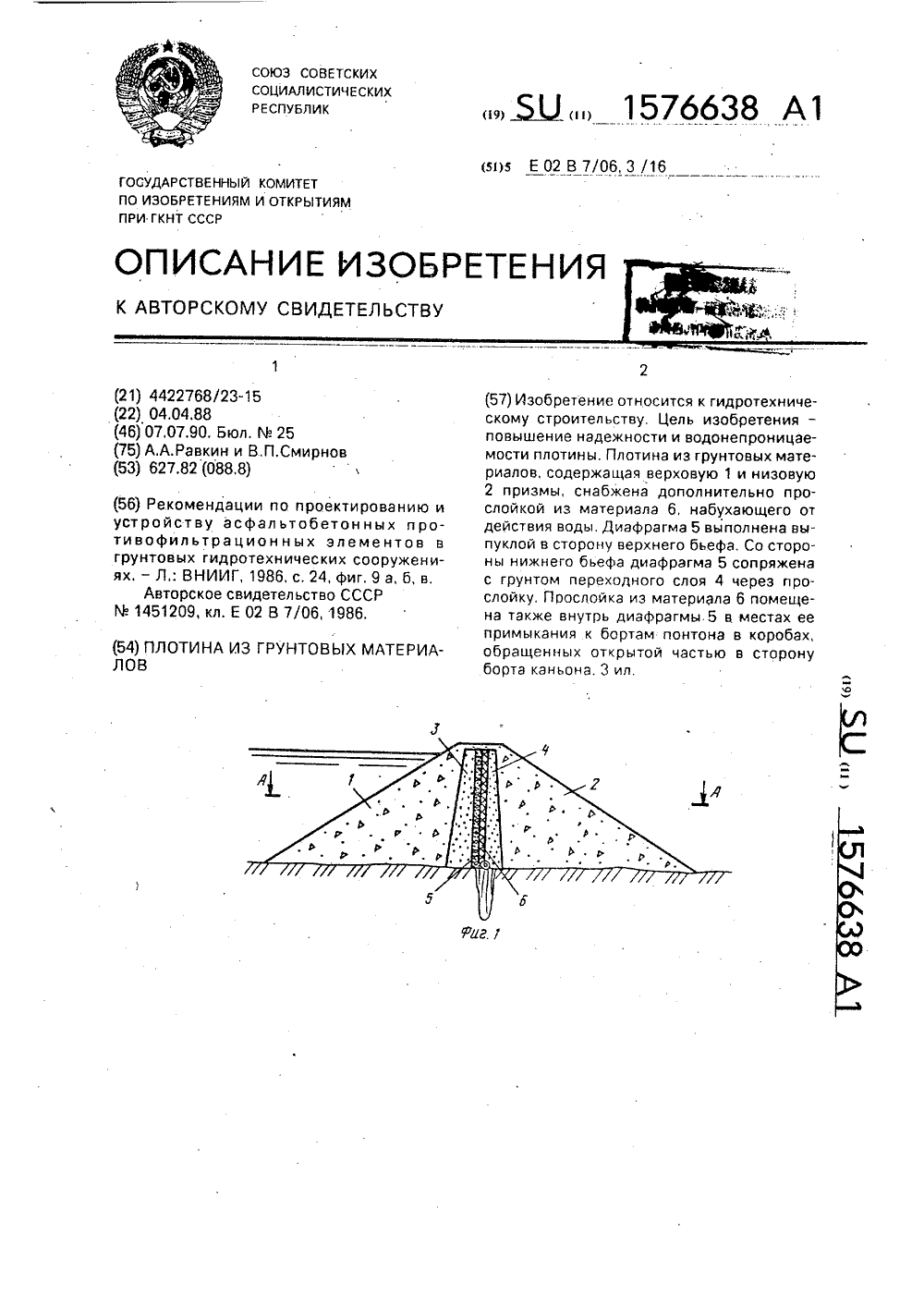

Номер патента: 1576638

Опубликовано: 07.07.1990

Авторы: Равкин, Смирнов

МПК: E02B 3/16, E02B 7/06

Метки: грунтовых, плотина

...глину и цемент, Вместах примыкания диафрагмы 5 к бортамканьона 7 установлены короба 8, поверну тые открытой частью к бортам каньона. Вэти короба помещен материал 6, набухающий от воды.Плотина работает следующим образом.Под действием напора воды происходят.деформации плотины и диафрагмы вгоризонтальном направлении, вследствиеарочного эффекта возникает обжатие диафрагмы в горизонтальном направлении, чтоспособствует повышению ее монолитности,Особое значение обжатие диафрагмы приобретает в случае ее выполнения изсборного асфальтобетона. Благодаря дополнительному обжатию диафрагмы повышается надежность ее при воздействиисейсмических и других динамических нагрузок,При образовании течей в теле диафрагмы просочившаяся сквозь диафрагму...

Номер патента: 1576639

Опубликовано: 07.07.1990

Авторы: Кузнецов, Распопова

МПК: E02B 7/06

Метки: накопителя, намывного, плотина

...намывного экрана на верховом откосе и в ложе отстойного пруда. Конструкцию, размеры и расположениеэкрана 1 и дренирующей призмы 5 назначают на основании фильтрационно-тепловыхрасчетов таким образом, чтобы достигалосьполное и равномерное заполнение намывным материалом пустот наброски в области2, размеры участка напорной фильтрациипод экраном были минимальными, а передающееся на экран давление фильтрационного потока не снижало статическуюустойчивость низового откоса, при этом граница 4 промерзания не должна достигатьверховой грани экрана,На всех этапах строительства и эксплуатации накопителя с помощью системы пьезометров и термометрических скважинконтролируют фильтрационно-температурный режим сооружения, при этом технологию намыва,...

Номер патента: 1576640

Опубликовано: 07.07.1990

Авторы: Пеняскин, Подойников, Степанов

МПК: E02B 7/06

Метки: намывного, песка, формирования, штабеля

...собой металлических коробов илитруб ф 400 - 700 мм и длиной 10 - 11 м свырезом для сбора стекающей с откоса воды, Для предупреждения протекания пульпы в местах зазоров под коллектором 4из-за естественнь 1 х неровностей грунта основания вдоль внешней стороны коллектора 4 устраивают, например, бульдозеромгрунтовый валик 13, Вокруг коллектора 4укладывают разводящий пульпопровод 1, откоторого через 50-100 м отводят через пульпопереключатели 2 наклоненные к горизонту подуглом 25-35 пульповыпуски 3 в видетруб длиной около 2 м одинакового с разводящим пульпопроводом 1 диаметра (впределах 400 - 700 мм), наращиваемых по: мере роста штабеля в высоту,. В центре штабеля устраивают водосбросныйколодец 11, а на наименьшейгеодезической...

Номер патента: 1576641

Опубликовано: 07.07.1990

Автор: Любимский

МПК: E02B 7/42

Метки: гидротехническим, затвором, маневрирования

...113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 Изобретение относится к механическому оборудованию гидротехнических сооружений, преимущественно для глубинныхводовыпускных отверстий,Целью изобретения является упрощение конструкции и снижение материалоемкости,На фиг.1 изображено устройство, общий вид; на фиг.2 - сечение А-А на фиг.1,Устройство состоит из затвора 1, обводного блока 2, установленного на стенке пазаустоя затвора водовыпускного отверстияниже его потолка, и троса 3, закрепленногоодним концом на подъемном барабане 4, адругим - на спусковом барабане 5 реверсивного грузоподъемного механизма 6. Приэтом трос 3 жестко соединен с затвором вузле 7 соединения и запасован...

Номер патента: 1576642

Опубликовано: 07.07.1990

Автор: Крючков

МПК: E02B 8/08

Метки: рыбозащитное

...из упругого пористого гидрофильного материала, имеющегося на цилиндрических элементах 4, установленных в ряд поперек потока, Элементы 4 установлены с чередующимся переменным шагом, большим диаметра элемента 4, т.е.1ЬЭ. Такое расположение позволяет деформировать покрытия 5 смежных элементов 4 в местах контакта, причем эта деформация со стороны соседнего элемента 4, отстоящего на расстоянии 11, меньше деформации со стороны элемента 4, отстоящего на расстоянии 12 11,Участок пористого покрытия 5 элемента 4, находящийся со стороны верхнего бьефа, содержит воду верхнего бьефа, При вращении элемента 4 от привода рассматриваемый участок поворачивается и вступает во взаимодействие со смежным элементом 4, ось которого, например, находится на...

Номер патента: 1576643

Опубликовано: 07.07.1990

Авторы: Парулава, Фоменко, Черкасов, Чистяков, Шкура

МПК: E02B 8/08

Метки: рыбопропускное, сооружение

...поверхностеи 9,сопряженными цилиндрическими поверх- тем самым предотвращая скат рыб в нижностями 19 противоположных боковых сте- ний бьеф.нок 18 устоев 11 лотка-накопителя 1, После окончания процесса привлечениясмещены относительно друг друга на поло и накопления рыб клинкеты затвора 3 блокавину длины их хорд, консоли 17 установле питания прикрываются на пропуск расхода,ны с возможностью взаимодействия с соответствующего скоростям 0,2 - 0,3 м/с внаправляющими 20, а катки 13 вертикаль- лотке-накопителе 1, Каркас 6 с сетчатым по. нои штанги уа и 12 установлены с возможностью лотном 7 посредством подъемного механиз 1 и т са 29взаимодействия с элементами каркаса 6 55 ма (не показан), барабана 31 и тросасетчатого полотна 7. через блок 30...

Номер патента: 1576644

Опубликовано: 07.07.1990

Авторы: Стуране, Юдин

МПК: E02B 8/08

Метки: рыбозащитное

...на коллекторе 8, соединенном гибкой трубой 9 с системой водо- или воздухаподачи (не показана), Пластины 3 наборного Фильтра имеют перфорацию 10, образующую отверстия для ввода труб очистного приспособления, и фильтрующие каналы 11, выполненные н виде ступенчатых зигзагообразных водоводов, соединенных с ятверстиями перфорации 10, Кроме то 50 го, на пластинах 1 - 3 имеются отверстия 12 для соединительных стержней 4.После установки наборного Фильтра в водозаборном сооружении вода прахадит сквозь Фильтрующие каналы 11. При засорении Фильтра его промывка осуществляется с помощью очистного стнаго приспособления, трубы 6 которого вводятСя н отверстия, образаваннь:е перфорацией. По гибкой трубе 9через коллектор 8 в трубы 6 подаетсявода...

Номер патента: 1576645

Опубликовано: 07.07.1990

Автор: Ландау

МПК: E02B 9/06

Метки: водовода, секций, соединение, стыковое

...по оси шва. Эластичная лента 4 может быть выполнена из резины и других материалов, состоять из. одного или нескольких слоев. Над полостью шва 2 по его оси в вертикальной плоскости может быть устроено упругое кольцо 5, формирующее компенсатор эластичной ленты 4. В упругом кольце 5 может быть выполнена внутренняя полость, заполняемая сжатым воздухом.Эластичная лента 4 прижимается к наружной поверхности смежных секций 1 отдельными жесткими наружными кольцами 6, размещенными по обе стороны от шва 2.Кольца 6 могут быть сплошными или разъемными из отдельных сегментов, на которые они разделены горизонтальными швами, причем сегменты кольца 6 между собой могут быть соединены болтовыми соединениями 7, благодаря чему возможно предварительное...

Номер патента: 1576646

Опубликовано: 07.07.1990

Авторы: Илюшин, Крылова

МПК: E02B 9/06

Метки: гидротехнического, напорного, обделка, туннеля

...части. Далее к одной, а затем к другой полутрубе приваривают анкеры и диафрагму, напримео, из нержавеющей стали. Ввиду того, что ширина диафрагмы 6 существенно шире, чем диаметр двух обращенных друг к другу полу- труб, приварка диафрагмы осуществляется без затруднений, После этого на полигоне заполняют внутреннее пространство полу- труб битумом и, скрепив монтажно полутрубы между собой, устанавливают всю шпанку в блок бетонирования. Далее бетонирование обделки ведется обычным способом,Обделка работает следующим образом.При нормальной эксплуатации внутренний напор воспринимается замкнутыми кольцами 2 обделки и окружающим грунтовым массивом. На участках деформационных швов 3 водопроницаемость обеспечивается за счет наличия диафрагмы 6,...

Номер патента: 1576647

Опубликовано: 07.07.1990

Авторы: Илюшин, Крылова

МПК: E02B 9/06

Метки: обделка, туннеля

...6, например из губчатойрезины, Несущие кольца 2 соединены между собой стержнями 7 из высокопрочногопластичного материала, например арматурной стали. Все элементы деформационногошва 3 подбираются на основании расчетовили исследований.Обделка туннеля работает следующимобразом,При нормальной эксплуатации внешниеи внутренние нагрузки воспринимаютсязамкнутыми кольцами обделки 2 и окружающим грунтовым массивом. На участкахдеформационных швов 3 водонепроницаемость обделки обеспечивается за счет наличия слоя набухающего в воде материала 4. При тектонических подвижках блоков по разлому 1 грунтового массива бетонныезамкнутые кольца обделки 2, разрезанныедеформационными швами 3, следуют за деформациями вмещающих пород беэ образо 5 вания...

Номер патента: 1576648

Опубликовано: 07.07.1990

Авторы: Коваленко, Корчоха

МПК: E02B 11/00

Метки: осушительно-увлажнительная

...которые соединяют скважины 1 с центральнойскважиной 3, имеют звездчатое соединение 28, которое в свою очередь соединяется трубопроводам большего диаметра с центральной скважиной 3.Осушительно-увлажнительная системаработает следующим образом,В весенний период насосная станция 25включается с целью осушения, поэтому в 10 аванкамере 26 вода снижается на определенный уровень, а так как сифонный водовод 5 в начальный период находится в затопленном состоянии и при работе насос,ной станции 25 между уровнями в скважи нах 1, 3, 6 и аванкамерой 26 образуетсяперепад, то под действием вакуумных сил и напора происходит перетекание воды иэ скважин 6 по сифонным водоводам 4 и 5 в аванкамеру 26. Предполагается, что сифон ные водоводы 2, 4, 5 постоянно...

Номер патента: 1576649

Опубликовано: 07.07.1990

Авторы: Гросс, Добужский, Долженко, Журавлев

МПК: E02B 11/00

Метки: дрен, кротовых, орган, прокладных, рабочий

...дрены, разрабатываемой дренером 3. При этом часть смеси расходуется на вдавливание в грунт, а часть идет на образование сплошной цилиндрической оболочки дрены, формируемой уплотнителем 4,1 г" югг Составитель АЛевчиков Редактор А.Мотыль Техред М.Моргентал Корректор М.СамборскаяЗаказ 1834 Тираж 537 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к мелиоративной технике, используемой при строительстве мелиоративных систем, в частностидля прокладки кротовых дрен.Цель изобретения - повышение эффективности строительства дренажа путем снижения энергозатрат при...

Номер патента: 1576650

Опубликовано: 07.07.1990

Авторы: Климков, Копытовских

МПК: E02B 11/00

Метки: вод, водоприемник, поверхностных

...водозаборнойкамеры 4 по отношению к колодцу 1. Нафиг.1 и 2 водозаборная камера 4 примыкает к колодцу 1 своим краем, а на фиг.З -серединой вогнутой стороны, однако могутбыть и промежуточные положения в зависимости от местных условий. При этом дно 6выполнено с обратным, поперечным и продольным уклонами, а водоприемные отверстия 2 размещены на колодце 1 по спиралиснизу вверх по направлению движения потока,Водоприемник работает следующимобразом.Поверхностный сток при таянии снегаили во время ливневых дождей притекает ккорпусу 1, огибая его в направлении, создаваемом направляющей стенкой. Вследствие движения по криволинейной траектории в потоке возникают центробежные силы, которые отжимают содержащиеся вповерхностных водах взвешенные части...

Номер патента: 1576651

Опубликовано: 07.07.1990

Авторы: Бредихин, Ищенко, Олейник, Юченко

МПК: E02B 11/00

Метки: горизонтальная, дрена, закрытая

...Заказ 1834 Тираж 537 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 ьский комбинат "Патент", г. Ужгород рина, 101 Производственно-изд Изобретение относится к мелиорации, аименно к строительству дренажных систем.Цель изобретения - повышение надежности в работе.На фиг,1 изображена закрытая горизонтальная дрена, общий вид; на фиг,2 - то же,до укладки в траншею.Закрытая горизонтальная дрена состоит иэ водовода 1, имеющего в верхней частиводоприемные отверстия 2 и уложенного в 10углубление 3 дна траншеи 4, и фильтра 5.Водовод 1 в верхней части снабжен шарниром 6 с водоприемнцм отверстием 7, Дренаснабжена лотком 8, имеющим перфорацию9 и гидравлически связанным с...

Номер патента: 1576652

Опубликовано: 07.07.1990

Авторы: Мемиш, Фильберт

МПК: E02B 13/00

Метки: оросительный, сифон

...продолжением воронки 8, внутренняя полость которой покрыта уплотняющим упругим материалом 9. Сифон снабжен устройством для пережатия гибкого рукава 10, включающим валик 11 с упругой оболочкой 12, установленный с возможностью вращения вокруг оси 13, закрепленной на подпружиненном стержне 14, причем не соприкасающийся со стержнем конец пружины 15 оперт о стойку 18, прикрепленную к цилиндру 1, причем упомянутая пружина 15 и стержень 14 помещены в направляющих, выполненных в виде цилиндрической стойки 17 с симметричными продольными прорезями 18 с возможностью свободного перемещения в них фиксатора 19, прикрепленного к стержню 14, на конце которого с помощьк) вилки 20 закреплена ось 13.У воронки 8 внутренний диаметр узкой части менее, а...

Номер патента: 1576653

Опубликовано: 07.07.1990

Авторы: Абдурахмонов, Нурматов, Сайфуллоев

МПК: E02B 13/02

Метки: запорно-регулирующее

...а именно к эайорным устройствам рубчатых оросительных систем.Цель изобретения - упрощение конструкции, 5На фиг,1 изображено запорное устройство, вид в плане; на фиг.2 - разрез А-А на ф,иг,1,Запорно-регулирующее устройство состоит из корпуса 1 с подводящим патрубком 10 2, между корпусом и боковыми отводами 3 и 4 размещены трубчатые телескопические затворы 5 и 8, разделенные гибкими перегородками 7, Трубчатые затворы снабжены ручками 8, перемещающимися в промежут ках 9. Соединение трубчатого затвора с корпусом и отводящими патрубками выполнено через резиновые кольца 10.Устройство работает следующим образом. 20Для пуска воды в боковые отводы (например, отвод 3) трубчатый затвор 5 с помощью ручки 8 отодвигается от гибкой перегородки 7....

Номер патента: 1576654

Опубликовано: 07.07.1990

Авторы: Брондз, Купцов, Расветалов, Фархутдинов

МПК: E02B 15/04

Метки: веществ, плавающих, сбора, удаления

...Питатель снабжен стержнями 13,укрепленными, например, на лопастях 5.Приемная часть лотка 1 также снабженастержнями 14, при этом стержни 13 входятв зазоры между стержнями 14.Кроме того, подрезающий нож 2 снабжен регулирующими поплавками 15, Дляудаления накопленных веществ в лотке 1установлен насос 16 с гибкими трубопроводами 17. Целесообразно днище лотка 1 выполнить наклонным в сторону насоса 16.Устройство работает следующим образом,Перемещая понтоны 7 вдоль вертикальной оси и (или) поворачивая их, регулируютнеобходимую глубину погружения гребныхколес 6 в жидкость, Понтоны обеспечиваютгрубую регулировку устройства относительно толщины слоя плавающих веществ. Регулирующие поплавки 15 устанавливаютподрезающий нож 2 на границе раздела...

Номер патента: 1576655

Опубликовано: 07.07.1990

Авторы: Крым, Лецкая, Поляк, Симкин, Трояновский

МПК: E02B 17/00

Метки: глубоководная, опора

...рассматривать как гаситель с затуханием, что позволяет уменьшить амплитуду колебания;.снтеля при сохранении эффективностиработы. Для того, чтобы величиныприсоединенной массы воды и коэффициента лобового сопротивления при колебаниях ДГК были постоянными по всемнаправлениям, необходимо, чтобы сечение объемного элемента 5 горизонтальной плоскостью имело круговую симметрию.Амплитуду относительного движенияглубоководнОР опоры и ДГК можно определить по графику (Фиг.4), на котором(/3 - с) - амплитуда относительногодвижения.Из графика видно, чтоХХ1 ст . 1 стгде Х - абсолютчая амплитуда колебания опоры,Х. - абсолютная амплитуда колеба"1ния ДГК,Х - перемещение опоры при дей 1 стств ии с татич е ской на грузки,равноР амплитуде динамическоР...

Номер патента: 1576656

Опубликовано: 07.07.1990

Авторы: Гершкович, Дмитриев, Ищенко, Олейников

МПК: E02B 17/00

Метки: блока, морской, платформы, строительства, транспортировки

...18 и 20) прочер 50 чивают дуги 26 и 27 радиусом К, равным половине ширины плавсредства 6,Ва именно К. Затем проводят к упомянутым дугам общую касательную 28, которая является продольной осью блола 4 на период транспортировки. Блок.поднимают краном (не показан) и раэворачивают, совмещая ось - касатель"ную 28 с продольной осью 3 стапеля1 в вертикальной плоскости. Под блок4 закатывают тележки 5 и опускают егона последние,При развороте блока 4 его центртяжести ЦТ или ЦТ перемещается и ус 1танавливается между самоходными тележками 5 (фиг.2), вследствие чего блок4 в развернутом положении приобретает устойчивое положение равновесия,На тележках 5 блок 4 по путям 2 пере"мещают на позицию б, где выполняютсяработы, предусмотренные...

Номер патента: 1576657

Опубликовано: 07.07.1990

Авторы: Гершкович, Ефремов, Ищенко, Картамышев, Тулубенский

МПК: E02B 17/00

Метки: верхнего, монтажа, морского, морской, опорное, основание, платформы, стационарной, строения

...9смонтированы с возможностью перемещения ограничители 21, сняэанные сгидроцилиндром 22. Приводом толкателя 18 служит гидроцилиндр 23.Устройство работает следукщим образом,Плавсредстно 1 с верхним строением3 на борту вводят в проем 5 опорногооснования 4, балластируют и опускаютверхнее строение 3 на основание 4,после чего опорную палубу 2 неразьемно крепят к основанию 4. Для ньщодаплавсредства 1 в условиях нолненияиз-под опорной палубы 2 с исключениемударов о последнюю на плавсредстве 1выдвигают упоры 13, равномерно смонтированные вдоль плавсредства 1, доконтакта с опорной палубой 2, Выдвижение упоров 13 обеспечивается гидроцилиндрами 12,Под действием возникающих условийраспора плавсредство 1 начинает эа"глубляться. Заглубление...

Номер патента: 1576658

Опубликовано: 07.07.1990

Авторы: Ванчагов, Гусев, Жулин, Поляк

МПК: E02B 17/00

Метки: глубоководной, коэффициента, лабораторных, опоры, скоростного, сопротивления, условиях, элемента

...по периметру секции 1 определяют удельпуюнагрузку на элемечт 2, позволяет врамках указанного допущения, считать.,что удельная нагрузка на элемент искорость частиц жидкости измеряютсяв одной точке на оси расчетной схемы элемента 2.Согласно известным способам лабораторных исследований скорость волнового потока измеряется с использованием скоростемеров типа вертушки.Вертушка обладает большой инерционностью, что не позволяет ей реагирова гь на периодическое изменение направления скорости частиц воды приволновых движениях, Кроме того, вертушку невозможно расположить в том35месте, где измеряется удельное давление на элемент. Обычно она устанавливается в лотке в одном створе сэлементом. Перечисленные факторы непозволяют обеспечить высокую...

Номер патента: 1576659

Опубликовано: 07.07.1990

Авторы: Батиевский, Вторушин, Гарбузов, Ключников

МПК: E02B 17/02

Метки: водоеме, ледяного, массива, строительства

...фиг, 2 - разрез А А на фиг,1.В ледяном покрове (слое). 1 площади ледового массива устраивают вшахматном порядке прорези 2 в пределах сменной захватки после чегопроизводят намораживание слоя 3 пористым гранулированным льдом методомискусственного градообразования натребуемую высоту. Данный метод заклю" 2 Очается в распылении в морозном воздухе напорной струи воды посредствомспециальной дождевальной установки 4,Получаемый таким образом водяноРкапельный Факел выпадает на обрабаты. ваемую поверхность ледового покрова1 в виде мокрого града, образуя слоР3 пористоР структуры. чатем слой выдерживают до водонасьщ 1 ения подледноРводой нижней его части, которая в 3 Орезультате гидростатического давленияпод весом вышерасположенных ледовыхслоев 1...
