Номер патента: 1687714

Опубликовано: 30.10.1991

Авторы: Заложков, Коган, Кудюкин, Мосичев, Пашкин

МПК: E02B 3/12

Метки: гидротехнический, защитный, ковер

...покрышек обеспечивает плавучесть, грунтопроницаемость и защиту грунта, расположенного внутри слоя, от размыва, В условиях малых гидродинамических воздействий и углов крена можно испольэовать для грунтовмещающего слоя покрышки. уложенные на борта. Нефтенепроницаемый слой 16 может быть выполнен из фильтрующего воду материала, например дорнита, так как при наличии одновременно илистого грунта и нефти материал закольматируется, Для защиты, нефте неп рон и цаем о го слоя от пав реждения судовыми конструкциями используется прочнь,й защитный, деформируемый под нагрузкой слой 17 из скрепленных покрышек, уложенных на борта.Фронт грунта 18, перемещающийся по поверхности слоя 15 в направлении, указанном стрелкой 19, заполняет внутренний...

Номер патента: 1678961

Опубликовано: 23.09.1991

Авторы: Заложков, Кудюкин, Пашкин

МПК: E02B 3/12

Метки: гидротехнический, ковер

...автопокрышек, но при этом одна из сторон усечена по осевой линии.Сборку ковра осуществляют следующим образом.Устанавливают первый слой А-А автопокрышек, и по горизонтальному диаметральному сечению автопокрышек с двух сторон этого слоя устанавливают внешний 2 и внутренний 3 соединительные элементы, вершины которых совмещают и скрепляют в центрах каждой автопокрышки слоя А-А, Второй слой В - В автопокрышек устанавливают вплотную к первому слою, так чтобы свободные вершины внутреннего соэлементы также представляют собой плоскую ломаную линию, расстояние между вершинами которой равно диаметру скрепляемых автопокрышек. но при этом одна из сторон усечена по осевой линии, Все соединительные элементы скреплены между собой вершинамив...

Номер патента: 1670429

Опубликовано: 15.08.1991

Авторы: Душенин, Кудюкин

МПК: G01J 3/10

Метки: возбуждения, оптических, спектров, эмиссионных

...ГГ ский промежуток 1,5 мм. Исследования проводились на углеродистой стали ГСО 138-5, из которой готовились плоскопараллельные шлифовальные образцы толщиной 5 мм, обыскриванию они подвергались комбинированными разрядными в течение 16, 32, 64 и 128 с, Профилограммы пятна обыскривания снимались при помощи многооборотно. гс индикатора (+ 1 мкм) и механизма перемещения образца, шаг сканирования 20 глкм, измерения каждого пятна обыскривания прооодились пс 15 раз Результаты измерений показаны на прсфилограммах (фиг. 3), где кривая 15 - время 16 с, кривая 16 - . 32 с, кривая 17 - 64 с, кривая 18 - 128 с, Н - глубина пятна в мкм, 4 - поперечный диаметр пятна обыскривания в мкм. При ровных промежутках времени воздействия электри 4 еских разрядов...

Номер патента: 1569366

Опубликовано: 07.06.1990

Авторы: Заложков, Кудюкин, Мосичев, Пашкин

МПК: E02B 3/12

Метки: берегоукрепительного, блок, сооружения

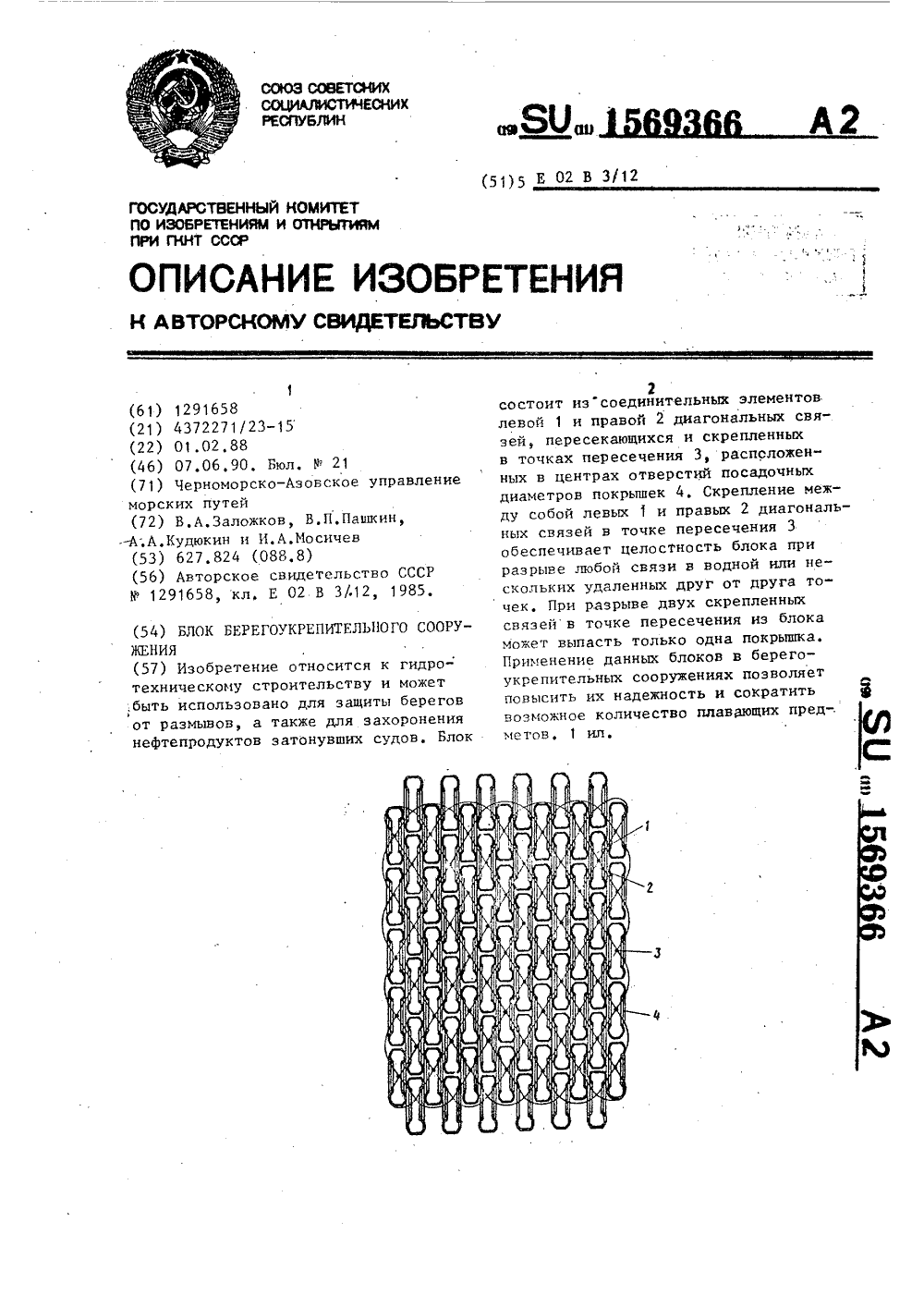

...берегоукрепительного сооружения по авт. св, 9 1291658, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности в работе, -его соединительные элементы в точке их пересечения скреплены между собой. Составитель О.ЖуковаРедактор А.Мотыль Техред М,Ходанич . . Корректор М Кучер"вая Заказ 1427 Тираж 540 Подписное ВНИИПИ Государственного комитета по изобретениям и Открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5:, фИзобретение относится к гидротехНическому строительству, может бЫть использовано для захоронения нефтепродуктов затонувших судов и является усовершенствованием изобретения по авт. св. У 1291658.Цель изобретения " повышение надежности в работе.На чертеже изображен предлагаемый 5 лок,Блок...

Номер патента: 1516567

Опубликовано: 23.10.1989

Авторы: Заложков, Коган, Кудюкин, Мосичев, Пашкин

МПК: E02B 3/12

Метки: гидротехнический, защитный, ковер

...связей 2, 43, 5 соединены между собойцсредственно или посредством соединитель. -ных стержней. Связи 2-5 соединенытакже между собой цо краям ковраузлы 7, Узлы 7 могут быть соединенымежду собой связями 8. Связи 2-5 мо-,гут быть расположецгп в плане подуглом 45 к направлению рядов (фиг,2)или же в комбицацци этих направлений(фиг.3).При этом сетки могут быть соединены и в точках 9 пересечения, расположенных в серединах отверстий междупокрьпнкамиКовер может быть выполнен со сдвигом смежных рядов покрышек 1 ца половину диаметра цокрьппкц 1. Связи 2-5могут быть расположены параллельнои перпендикулярцо направлению рядовпокрьппек 1 (фиг), цоп углом 30(фиг.5), 60 (фцг.6) к направлению рядов покрышек илц в комбинации этихнаправлений (фиг.7-9),Для...

Номер патента: 1490089

Опубликовано: 30.06.1989

Авторы: Анин, Кашина, Кудюкин, Сиденко

МПК: C02F 1/16

Метки: вод, обеззараживания, сточных

...в последней калорифером,выполненным из кирпича, а также трубой подачи выхлопных газов иа калорифер,Составитель В.СиденкоРедактор Т.Парфенова Техред М.,Чидык Корректор С.Черни Заказ 364 1/26 . Тираж 828 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина, 101 Изобретение относится к медицине,точнее к санитарии и коммунальнойгигиене, и может применяться как встационарных, так и в судовых (корабельньм) условиях, где для обеззараживания сточных вод можно применять такие отходы производства,как выхлопной газ главного дизельного двигателя. 1 ОЦель изобретения - удешевлениепроцесса...

Номер патента: 1201229

Опубликовано: 30.12.1985

Авторы: Долуб, Кесельман, Кудюкин, Резников

МПК: C02F 1/40

Метки: вакуумный, сепаратор

...чертеже приведен вакуумный сепаратор, общий вид.Вакуумный сепаратор состоит из корпуса 1 с зернистой загрузкой 2 и нефтесборника 3, снабженного трубогроводом слива нефти 4 с обратным клапаном 5 и поплавком 6, расположенным в нефтесборнике 3. Поплавок 6 выполнен так, что его масса больше массы нефти 7 и меньше массы воды 8. Для ограничения перемещения поплавка в горизонтальном направлении предусмотрены ограничительные прутки 9,На нефтесборнике 3 установлен автоматический обратный клапан 10, к которому присоединен трубопровод 11 слива промывочной воды. Трубопровод 4 на участке между обратным клапаном 5 и входным отверстием 12 сообщен,трубкой 13 с камерой 14 управления автоматического обратного клапана 10. В клапане 10 установлен...

Номер патента: 1186962

Опубликовано: 23.10.1985

Авторы: Артюхин, Иванов, Краснопрошин, Кудюкин, Лапенков, Пастернак, Эрнандес

МПК: G01J 3/10

Метки: анализатор, спектрометрический

...для анализируемой поверхности 44. 5Ползун 36 взаимодействует с ходовым винтом 45, установленным в стенке 46, которая закреплена ца плите 10 перпендикулярно к направляющей 35. В отверстии стойки 46 ходовой винт 45 зафиксирован от осевого перемещения.Величина перемещения ползуна 36 контролируется индикатором 47 перемещения и двумя концевыми выключа телями 48, закрепленными на стенке 46. Регулировку величины перемещения осуществляют путем изменения вылета двух штоков 49, воздействующих ца концевые выключатели 48 цепи 20 электродвигателя 50. Заданный вылет штоков 49 по отношению к кронштейну 51, закрепленному ца ползуце 36, фиксируется винтами 52, а заданный вылст штока 53 индикатора 47 по отношению к степке 46 - винтом 54.Электродвигатель...

Номер патента: 1138660

Опубликовано: 07.02.1985

Авторы: Зауэр, Кудюкин, Соколова

МПК: G01J 3/04

Метки: выходных, квантометра, узел, щелей

...3и направляющей 2 выполнены продоль0 20 25 30 35 40 45 50 55 3 11ные сквозные прорези 6-9. Эти прорези параллельны между собой, адлина равна длине спектра.Для перемещения ползуна 3 служитмеханизм 10, расположенный за корпусом 4 квантометра, а величина перемещения ползуна 3 контролируетсяиндикатором (не показан). Механизм10 соединен с программным устройством дистанционного управления 11,с которым соединен также механизм12 фиксации держателей 1.Для Фиксации держателей 1 наползуне 3 и направляющей 2 служатфиксирующие винты 13-6, которыевходят в прорези 69 ползуна 3 инаправляющей 2. Выходные щели 17расположены на выступах 18 держателей 1, а за щелями 17 установленыприемники 9 излучения, состоящиеиз световодов 20 и фотоумножителей 21Для...

Номер патента: 1022301

Опубликовано: 07.06.1983

Авторы: Дубровин, Кудюкин, Снигирев, Эрнандес

МПК: H03K 3/53

Метки: генератор, комбинированных, разрядов, униполярных

...пульсов и двумя. управляемзми ключа" ми, один из которых включен в разря 1- ный контур с меныаей индуктивностью, а другой - в разрядный контур с большей индуктивностью, при этом вход каждого формирователя соединен с емкостным накопителем контура с боль-шей разрядной индуктивностью, а вы" ход - с управляющим входом соответствующего управляемого ключа.Чувствительный элемент каждого формирователя выполнен в виде элект-. ромагнитного реле, имеющего порог 40 отпускания. С целью обеспечения повьааенной мощности разрядных импульсов при возбуждении спектра трудно- возбудимых элементов, в качестве ключевого элемента. управляемого клю ча контура с меньшей разрядной индуктивностью использован электрический разрядник.На Фиг. 1 изображена...

Номер патента: 930020

Опубликовано: 23.05.1982

Авторы: Заболотнев, Краснопрошин, Кудюкин

МПК: G01J 3/42

Метки: анализа, атмосферой, камера-штатив, контролируемой, спектрального

...к механизмам, размещенным внутри корпуса камеры 1, и вакуум плотно закрывается поворотной крышкой 42. 5 9300 0вом направлении, а с ведушим валом 19жестко с возможностью разьема.Червячная передача, состоящая иэчервяка 16 и колеса 17, и система валов, состояшая из промежуточного полого вала 18 и ведущего вала 19 с рукояткой управления 20, образуют механизмвращения.Через отверстие, выполненное в основании кронштейна 14, пропущен ходовойвинт 21, закрепленный верхней частьюв опоре вертикальной стенки 22 основания кронштейна 14.С ходовым винтом 21 взаимодействуетгайка, состоящая из корпуса 23 и реэьбовой втулки 24, Корпус 23 гайки спомошью профильного крепления (например,типа "ласточкина хвоста) соединен свертикальнсй,стенкой 22, служащей...

Номер патента: 879750

Опубликовано: 07.11.1981

Авторы: Кудюкин, Мухортов

МПК: H03K 3/53

Метки: возбуждения, источником, спектров, эмиссионных

...накопительэнергии разряда З,делитель напряженияРсостоящий,.например, из резисторов4 и 5, компаратор б и разрядник-излучатель 7,Компаратор содержит защитный диод 8, чувствительный. элемент 9, источник опорного напряжения 10 и стабилизированный источник питания 11,Чувствительный элемент 9 кЬмпараторпого органа выполнен в виде полупроводникового электронного реле,например триггера Шмидта, Один изполюсов питания реле подключен непосредственно к источнику питания 11,имеющему напряжение по величине неменее суммы опорного напряжения и напряжения питания реле фиг. 1 ).Вход электронного реле подсоединен через защитный диод 8, подключенный в прямом направлении с накопите. - .лем 3 к амплитудно в задающе делителю (возможно и...
