E02B — Гидротехнические сооружения

Номер патента: 1818401

Опубликовано: 30.05.1993

Авторы: Докучаев, Дубинчик, Куракина

МПК: E02B 8/06

Метки: водосброса, концевое, сооружение

...уч ния.Концевое сооружение р аботает следующим образом; водосбросной поток воды, проходящий по подводящему тракту 1 водо- сброса поступает на донную плиту 2 концевого сооружения, Здесь поток встречает сопротивление в виде вертикальной грани 4 трамплина 3 и здесь происходит деление потока на две части. Часть потока, набегающая на трамплин 3, поднимается по вертикальной напорной грани 4, далее движется по трамплину 3 и поступает в русло 8 реки; другая же часть отклоняется вертикальной гранью 4 и вдоль этой грани 4 направляется по донной плите 2 через прорезь 9 также в русло 8 реки.1818401 Составитель Е.Дуби нчикТехред М.Моргентал Корректор Л.Пилипенко едакт каз 1927 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и...

Номер патента: 1818402

Опубликовано: 30.05.1993

Автор: Перебасова

МПК: E02B 8/06

Метки: водного, гаситель, потока, энергии

...форму. Стрелкой 9 обозначено направление движения потока.Таким образом, выходящий из.под щита сооружения поток, имеющий значительные придонные скорости, которые формируют донный режим движения и создают условия для размыва незакрепленной части за сооружением, козырек 6 делит на два слоя - поверхностный и донный. Поверхностный поток, попадая на трамплин козырька 6, равномерно растекается по его поверхности. Донный поток с большой скоростью попадает в колодец 3 и ударяется о криволинейную стенку 5, образуя закрученный напорный поток, имеющий кроме продольной еще и окружную скорость. Закрученный поток сохраняет избыточную энергию и проходя через сужающиеся ще левые отверстия 7, расположенные в козырьке, отклоняется от первоначального...

Номер патента: 1818403

Опубликовано: 30.05.1993

Автор: Кузнецов

МПК: E02B 8/08, E02B 9/04

Метки: водозаборного, рыбозащитное, сооружения

...сетчатого заграждения 1, в которой расположен горизонтально по оси конуса начальный участок рыбоотводэ 3, соединенный с мусорорыбосборниками 4, Расположение продольной оси мусорорыбосборников 4 под углом 45 О к образующей боковой поверхности конуса обеспечивает их вращение по поверхности сетчатого заграждения, отбор мусора и молоди рыб с последующим поступлением их в рыбоотвод 3, 3 ил. ложен горизонтально по оси конуса начальный участок рыбоотвода 3, на котором установлены мусорорыбосборники 4. Поток воды оказываетдавление на боковую поверхность мусорорыбосборников 4 и возникающие поперечные к потоку силы сообщают рыбоотводу 3 вращательное движение; Отбор рыбы и мусора с сетки 1 осуществляется за счет возникновения обратного тока воды...

Номер патента: 1818404

Опубликовано: 30.05.1993

Автор: Ягин

МПК: E02B 8/08

Метки: входной, оголовок, рыбохода

...(не показаны), а сливные прорези 17 перекрыты водопроницаемыми рыбозаградителями 25,Входной оголовок работает следующим образом.По тракту рыбохода 2 и через входной оголовок 1 подается определенный расход воды, необходимый для привлечения рыб во входной оголовок 1 и прохождения их вверх по рыбоходу 2. Чтобы стабилизировать условия привлечения рыб при колебаниях уровня воды в акватории нижнего бьефа необходимо в зависимости от глубины воды в акватории 3 подавать в отсеки 8 лотка 4 входного оголовка 1 различный дополнительный расход воды.При низких уровнях воды в акватории 3 дополнительный расход воды для привлечения рыб с верхнего бьефа по водосбросным трубам 16 поступает в водоводы 12 и через донные сливные отверстия 18 весь...

Номер патента: 1818405

Опубликовано: 30.05.1993

Авторы: Чистяков, Шкура

МПК: E02B 8/08

Метки: рыбосборное

...напорному водоводу 7 от насоса (не показан) подается расход воды, поступающий в патрубок 8, телескопически соединенный с водоводом 7 и далее через отверстия 9 перфорированных трубопроводов б, в виде гидравлических струй, на поверхность водоема 3. При ударении струй о поверхность воды водоема 3 создается "эффект дождя", а также активно аэрируется поверхностный слой воды, насыщая его кислородом, При вращении лотков 1 их кромки подрезают поверхностный слой воды, в котором содержится молодь рыб, привлеченная шумом падающих струй воды иэ трубопроводов б, Молодь рыб концентрируется в поверхностном слое благодаря также интенсивной его аэрации,Для улучшения условий сбора молоди рыб с поверхности водоема 3 лотки 1 могут быть выполнены радиально...

Номер патента: 1818406

Опубликовано: 30.05.1993

Авторы: Корябкин, Михеев, Чистяков, Шкура

МПК: E02B 8/08, E02B 9/04

Метки: рыбозащитное

...7, пластины 10 стопорно-амортизационных элементов и рижаты к торцам фильтрующих кассет б, а пружины 12 находятся в максимально сжатом состоянии. Полости же 9 фильтрующих кассет 6 свободны от шариков 7, пластины 10 стопорно-амортизационных элементов удалены от торцов фильтрующих кассет 6 и находятся на границе полостей 9 и фильтрующего пространства фильтрующих кассет б, а пружины 13 находятся в минимально сжатом состоянии, В этом положении вода проходит через фильтрующие кассеты 6 рыбозащитного оголовка 1, поступая во внутреннюю полость его решетчатого каркаса 5 и далее через пространство, ограниченное гибким полотнищем 2, в водоприемник 3, В процессе работы внутреннее пространство фильтрующих кассет б, заполненное шариками 7,...

Номер патента: 1818407

Опубликовано: 30.05.1993

Автор: Калачев

МПК: E02B 9/04

Метки: водозаборное

...к образованию суммарного потока Б+В+Г, обтекающего нижнюю половину 4 защитной пластины. Этовзаимодействие приведет, также как в слу 30 чае с потоком А, к динамическому воздействию на половину 4. При достижениипотоком Б+В+Г отверстий перфорации б, закрытых сеткой, начнется взаимодействиеэтого потока с потоком жидкости, находя 35 щимся в кольцевом канале 5, Взаимодействие этих потоков будет сопровождатьсяявлением подсасывания. Возникновениеэтого явления приведет к тому, что вместе спотоком воды из кольцевого канала 5 будут40 выноситься и попавшие туда наносы. Эффективность явления подсасывания будетопределяться соотношением скоростей взаимодействующих потоков. Далее этот потокк усилению вышеназванных свойств сетки8,После прохождения...

Номер патента: 1818408

Опубликовано: 30.05.1993

Автор: Тюрин

МПК: E02B 11/00, E02B 11/02

Метки: дренажных, зернистой, труб, фильтроизоляции

...в процессе заполнения бункера, сопровождается размещением по длине потока 16 последовательных фракций с возрастанием крупности к низу плоскости 18. Вследствие этого размещение фракций по высоте обсыпки из истекаемого материала пассивной эоны 17 и потока истечения 16 получаются примерно одинаковыми. Этим обеспечивается выравнивание содержания фракций по длине обсыпки из объема загрузки материала в бункере,Истечение и распределение материала нового заполнения бункера ведут до такого же остаточного объема 15 (фиг,6). В дальнейшем загрузку бункера, истечение и распределение материала в обсыпку выполняют в такой же последовательности.С переменной установки нижних торцовых стенок 5 и разгрузочной воронки 6 бункера (фиг,1, 7, 8, 9) изменяются...

Номер патента: 1818409

Опубликовано: 30.05.1993

Авторы: Пчелкин, Узунян

МПК: E02B 11/00

Метки: мелиоративная

...который в свою очередь, соединен через трубопровод 18 с прудом биологической очистки 19, Насосная станция 20, питающаяся из прудабиологической очистки 19, соединена трубопроводом 21 через задвижки 22, 23 с системой орошения 24 и шлюзования 25.Мелиоративная система работает следующим образом, Вода от осадков стекаетс дорожного полотна 2 и прилегающей территории в кюветы 1, из которых самотекомпопадает в дождеприемные колодцы 3, причем мусор удерживается сороудерживающей решеткой 4. Из колодца 3 вода черезводосбросные трубы 5 попадает в дрены 6 ичерез гидравлический замок 7 в открытыйтранспортирующий собиратель 9. При интенсивных осадках уровень воды в открытом транспортирующем собирателе 9поднимается, затопляет устье дрены 6 и заполняет...

Номер патента: 1818410

Опубликовано: 30.05.1993

Авторы: Гросс, Долженко, Русанов

МПК: E02B 11/02

Метки: кротователь

...на фиг.2 - дрен, поперечный разрез,Кротователь состоит иэ вертикального полого ножа 1 с конусным уширителем 2, полого дренера 3, внутри которого расположен шнек 4 с фрезой 5, направляющего кожуха 6, приводного вала 7 и зубчатой передачи 8, Такая конструкция кротователя позволяет формировать кротовые дрены с высокой водопроницаемостью стенок и гарантированной защитой от попадания грунта из вертикальной щели в полость дрены.Кротователь работает следующим образом.Одновременно с заглублением кротовтеля в грунт включается привод (на рис. н показан) и через вал 7, зубчатую передачу при мелиорации земель. Сущность ия: кротователь состоит из вертиполого ножа с конусным м, полого дренера, внутри кото- ложен шнек с фрезой, направляуха, приводного...

Номер патента: 1819307

Опубликовано: 30.05.1993

Авторы: Дубровский, Омельченко, Пойзнер, Шевченко, Яковлев

МПК: E02B 3/06

Метки: берегозащитное, сооружение

...свай и элементов головы свай снабжены амортизирующими насадками (например, из надетых на 20 сваю бывших в употреблении автопокрышек), выполняющими функции демпферов. Кроме того, наличие расставленных вдоль сооружения вертикальных элементов из свай с амортизирующими насадками пре пятствует продольному перемещению наносов и выносу их за пределы волнолома. Этой же цели служит. предложение размещать наносозадерживающие элементы ступенчато, при этом сооружение становится в З 0 плане криволинейным и выдвинутые в сторану берега элементы удерживают наносы от продольного перемещения, способствуя образованию и сохранению пляжа. Для повышения эффективности волногашения (а З 5 волна разрушается при прохождении над подводным волноломом вследствие...

Номер патента: 1819308

Опубликовано: 30.05.1993

Автор: Баранов

МПК: E02B 15/02

Метки: водоема, льда, разрушения

...льда, Т.е, канал разделен на отдельные секции 4 и отделен от воды слоем льда 5, препятствующим проникновению воды в секцию. Разделение канала на отдельные секции позволяет вести работы в каждой из них раздельно, вне зависимости от случайного проникновения воды в какую-либо из секций.После того, как выдолблены все секции, в каждой из них поочередно разрушают дно,Ж 1, 1819308 АЗ рожно-строительной техники. Сущность изобретения: по периметру вмерзшей тяжелой техники во льду вырубают канал, разделенный поперечными перемычками на отдельные секции, глубина секций меньше толщины льда на водоеме. Затем поочередно в каждой секции разбивают ледовое дно, после чего разрушают ледовые перемычки между секциями. 2 ил. слой льда 5. Затем р...

Номер патента: 1819933

Опубликовано: 07.06.1993

Автор: Давыдов

МПК: E02B 1/00, E02B 3/16

Метки: понур

..."Патент". г. Ужгород, ул.Гагарина, 101 Изобретение относится к гидротехнике и может быть использовано при возведении понуров водоподпорных сооружений.Цель изобретения - снижение материалоемкости и повышение эффективности работы посредством удлинения путей фильтрации.На чертеже показан продольный разрез понура,. Там же показана технология укладки (послойная) материала в тело понура, содержащего верхнюю 1, нижнюю 2 и торцовую 3 грани. Торцовая грань выполнена в виде уступов 4 или ступенчатой формы с направлением ступеней в сторону верхнего бьефа с общим уклоном образующей, проходящей через кромки ступеней под углом 20 - 40 к горизонтали.Работает понур следующим образом.Струи фильтрацион ного потока, обтекающие непосредственно понур,...

Номер патента: 1819934

Опубликовано: 07.06.1993

Авторы: Дубинчик, Ерохина

МПК: E02B 8/06

Метки: водосброс, шахтный

....воздуха 8, соединенного с атмосферой. К нижней части магистрального воэдуховода 8 подсоединен нижний отвод 10. Потолок верхнего отвода 7 в месте присоединения к магистральному воздуховоду 8 расположен в сечении 9-9, а дно нижнего отвода в месте присоединения в шахте 3 расположено в створе сечения 11-11. В нижней части шахты 3 выполнено сужение - дефлектор 12, за которым расположен отводящий водовод 13.Шахтный водосброс работает следующим образом.При уровне воды в водохранилище выше порога 1 вода, обтекая кривую 2, начинает поступатьв шахту 3. При этом встречая на своем пути трамплин 4, она обтекает его, образуя за уступом 5 полость с пониженным давлением, куда из воздуховода 8 по отводу 7 через концевое сечение 6, а также по...

Номер патента: 1819935

Опубликовано: 07.06.1993

Автор: Мельников

МПК: E02B 9/04

Метки: водозаборное, сооружение

...12, происходит наполнение шахты 11, что вызывает действиесилы гидростатического давления воды нанапорную грань поплавкового привода 10, 181993510 сливной стенки 27, вода начнет поступать в 15 положение щита 6 и водопропускного отверстия галереи 3, 20 При набегании потока на повышенную 30 направлении галереи 3, Благодаря устройству галереи 3, перекрытой сверху плитой 4 35 40 45 50 55 обеспечивающей поворот щита 6 вокруг оси 7 и открытие водопропускного отверстия галереи 3; Устойчивое положение щита 6 при открытом водопропускном отверстии галереи 3 обеспечивается при равенстве расходов воды притока и оттока в шахту 11. Уменьшение притока воды в шахту 11 вызовет движение щита 6 на закрытие водо- пропускного отверстия галереи, так...

Номер патента: 1819936

Опубликовано: 07.06.1993

Авторы: Логинов, Нарбут

МПК: E02B 9/06

Метки: аварийного, перекрытия, трубопровода

...ко дну корпуса 1, прижата 4со стороны верхней ее части поперечными прижимными планками из магнитного материала 9, вмонтированными в верхнюю часть заглушки и размещенными в вертикальных 5 направляющих 6 корпуса 1.В случае разрыва трубопровода на контролируемом затвором участке например, справа - давление внутри корпуса 1 становится равным атмосферному (меньшему 10 эксплуатационного) и эластичная упругаязаглушка 8 за счет составной расчетной упругой силы, преодолевая расчетную магнит- ную силу рабочих магнитов, размещенных в фиксаторах 7 распрямляется и занимает по ложение, показанное на фиг;2 мгновенноперекрывая поперечное сечение корпуса 1, а следовательно, и трассы трубопровода, при этом прижимные планки 9 скользят в вертикальных...

Номер патента: 1819937

Опубликовано: 07.06.1993

Автор: Олейник

МПК: E02B 11/00

Метки: перекрытия, трубопровода

...водного режима почвы на дренажных системах.Цельизобретения -обеспечениеоперативной установки регулятора на требуемый участок дрены, .На фиг,1 представлен регулятор в закрытом положении; на фиг,2 показана работа регулятора в открытом положении.Предлагаемое устройство содержит расположенный в полости дрены 1 купол 2; выполненный в форме парашюта, к вершине которого присоединен регулирующий трос 3, а к краям 4 - стропы, соединенные с удерживающим тросом 5.При установке в регулятор купол 2 замкнутой частью вперед подается в исток дрены 1. При этом регулирующий, трос 3 ослаблен. Купол 2, заполняясь водой, расправляется, перекрывает полость дрены и в момент, когда сила давления воды с внутренней стороны купола 2 превысит силу трения,...

Номер патента: 1819938

Опубликовано: 07.06.1993

Автор: Джафаров

МПК: E02B 17/02

Метки: акватории, грунт, грунта, дна, извлечения, колонны, опорной, плавучей, платформы, погружения

...2 и имеет.с ней каналы 3связи для подачи рабочего агента во внут.реннюю полость камеры с платформы 4 (с.пульта 5 управления по трубопроводу 6);При постановке платформы 4 нз точку производства работ, как показано нз фиг.1,опорная колонна 2 с гибкой камерой 1 плоскостью а задавливается (погружается) вдонный грунт 7 при помощи подьемного механизма 8 с расчетной нагрузкой о, вдавливания на некоторую глубину Ьедав которыехарактеризуют фактическую несущую способность грунтового основания и обеспечивают безопасную от внешних воздействийстоянку в процессе выполнения технологических операций.При подъеме опорной колонны 2 подьемным механизмом 8, фиг.2, одновременново внутреннюю полость гибкой камеры 1подается рабочий агент под давлением,...

Номер патента: 1821512

Опубликовано: 15.06.1993

Авторы: Байнатов, Досхожаев, Козьминых, Раисов, Тулебаев

МПК: E02B 3/12

Метки: защитное, откосов, покрытие, укрепления

...селевых потоков на дорогах. На горизонтально расположенные по откосу треугольные элементы 1 одевается второй вертикально расположенный элеменТ 1, в результате чего образуется поверхность типа "тетраздр". Горизонтально расположенные элементы 1 стыкуются между собой вершинами 2 и петли 3 их соединяются между собой и закрепляются в грунт штырями 5. А при необходимости для получения большей шероховатости поверхности и повышения устойчивости укладывается второй слой (на фиг.1 пунктирная линия). При этом элементы 1 верхнего слоя расположены со смещением относительно элементов 1 нижнего ряда таким образом, что общие узлы скреп Ф ормула изобретения 1, Защитное покрытие для укрепленияоткосов, включающее сборные железобетонные элементы, уложенные...

Номер патента: 1821513

Опубликовано: 15.06.1993

Автор: Петроченко

МПК: E02B 3/16

Метки: бестраншейной, завесы, пленочной, укладки

...через радиальные отверстия в ее концах, и гаек 25, Шпильки 24 5жестко прикреплены к днищу корпуса 6 г.;помощью кронштейнов 26.Устро ство работает следующим обраВ зависимости от глубины укладки завесы и ширины имеющейся рулонной пленки устанавливают ограничители 22 на уровне исходного положения торцов рулона 16, Это положение ограничителей фиксируют с помощью фиксаторов 23, Отсек 19 загружают запасными рулонами 20, а на ролики 21 усустанавливают угол а обхвата пленкой 17 направляющей поверхности механизма 18, необходимый для создания требуемой величины силы трения пленки на направляющих поверхностях механизма 18 и пластины 9. При этом сила. трения пленки о каждую направляющую поверхность находится в экспоненциальной зависимости от угла...

Номер патента: 1821514

Опубликовано: 15.06.1993

Автор: Ландау

МПК: E02B 1/00, E02B 7/06

Метки: возведения, опалубка, плотины, ядра, ядром

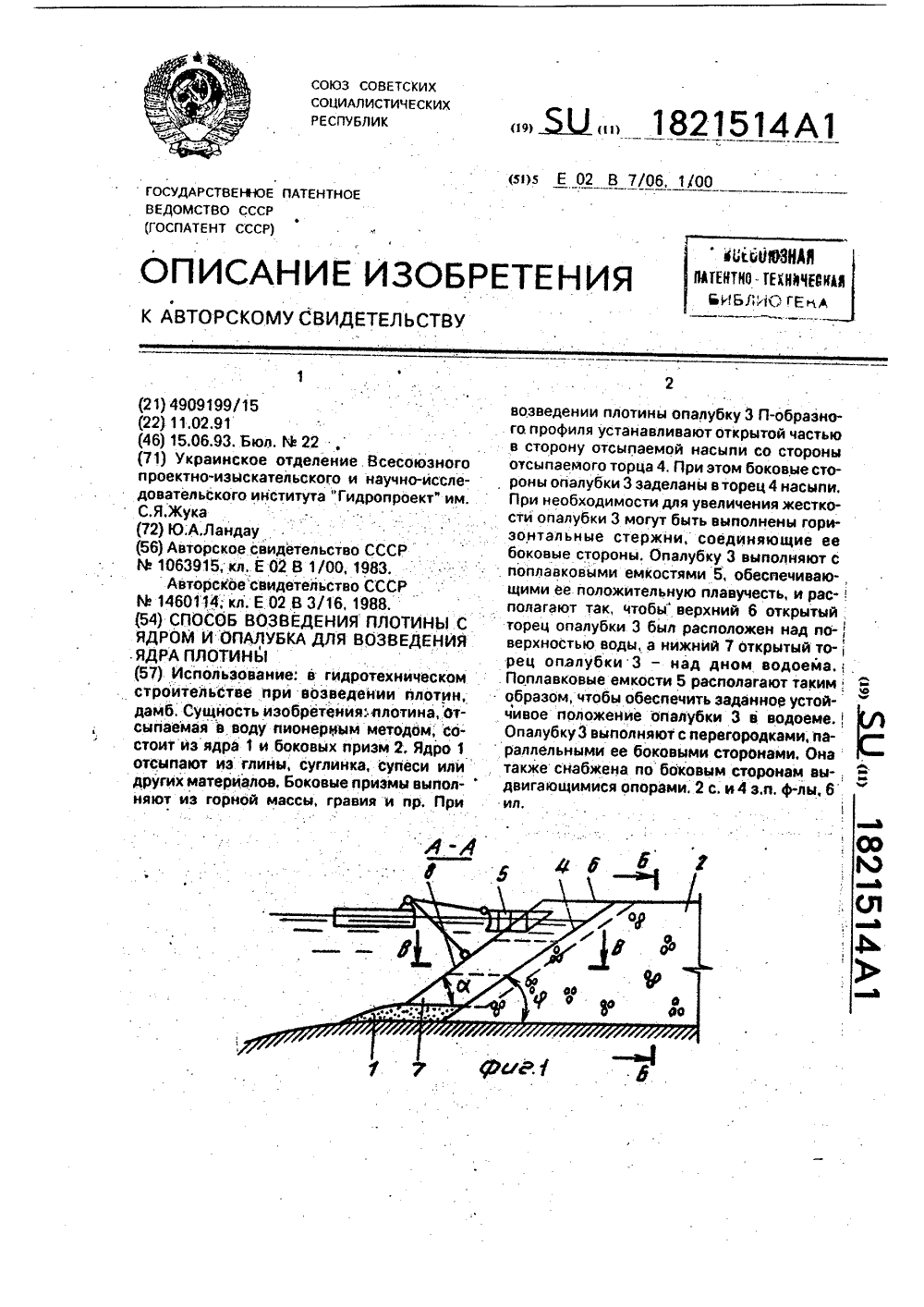

...с помощью буксира или понтона с лебедкой производятперемещение опалубки 3 на заданную длину(шаг) так, чтобы ее боковые стороны оставались заделанными в торце 4 насыпи. Далее процесс отсыпки повторяют:Для перемещения опалубки 3 необходимо преодолеть силы трения грунта, действующие по боковым поверхностями опалубки 3. Для их снижения на опалубке 3 могут быть установлены вибраторы, включаемые вовремя ее перемещения, При этом одновременно происходит уплотнение материала ядра.Крепление натяжного троса от буксирана опалубке 3 может осуществляться в зонедействия равнодействующей силы трения. Лицевую грань 8 опалубки устанавливают под углом а у) . Значение угла естественного откоса материала боковых призмследует принимать на основании опытных...

Номер патента: 1821515

Опубликовано: 15.06.1993

Авторы: Иванов, Кошкин, Янкевич

МПК: E02B 7/26

Метки: затворное, отверстия, сооружение, судоходного

...механизмов могут быть использован ы гид равл ические подъемники, цепные приводы и тп. механизмы.Нижняя кромка 12 отбойного щита 5 при нерабочем положении пролетного строения 1 расположена ниже наинизшего уров.ня воды 13, а верхняя кромка 14 отбойного1821515 3 4щита 5 расположена выше наивысшего льда, полностью устраняя образование леуровня воды 15 в акватории, Между наиниз- дяного покрова и намерзание. льда на стеншим 13 и наивысшим 15 уровнями воды в ках направляющих ниш 2.каждой направляющей нише 2 установлены . Для перевода гидротехнического затвонагревательные элементы 16, а на отбойных 5 ра в рабочее положение пролетное строещитах 5 закреплены амортизаторы 17 ние 1 поднимают иэ ниш 9 над флютбетом 8Отбойные щиты 5 ниш 2...

Номер патента: 1821516

Опубликовано: 15.06.1993

Авторы: Бочкарев, Лавров

МПК: E02B 8/06

Метки: быстротоках, волнообразования, предупреждения

...аппарелями 3 на входе и на вертикали форму. Высокоскоростной поток,выходе 4, в которых расположены продоль- стесненный продольными перегородками 3, фРные перегородки 5 с трапецеидальным ос- эасчетувеличения глубиныканаланаучаст- , юанованием 6. ке траншеи 2 продвигается без повышения,уровня свободной поверхности в каналеУстройство работает следующим обра- Так как продольные стенки не выступаютэом. над дном канала, обеспечивается и трансПродольныевертикальныеперегородки порт через данное устройство плавающих5, размещенные в траншеях 2 устанавлива- предметов,ются в зонах начальных возмущений сво- Согласно эксперимбодной поверхности бурного потока, ваниям, выполненнымсоответствующих зонам зарождения катя- ке Кыргызского СХИ,1821516 а...

Номер патента: 1821517

Опубликовано: 15.06.1993

Автор: Лавров

МПК: E02B 8/06

Метки: волнового, высокоскоростного, гаситель, потока, энергии

...часть катящихсяволн, проходя над гасящими элементами 1,разбивается стержнями 4 гребенки успокоителя на отдельные струи, Которые далеесталкиваются с накладками 5, теряют скорость и вытекают с нарушенной структуройволны через вырезы, образуемые соседними накладками 5. Благодаря сужающимсякверху вырезам между накладками 5 верхням гребневая часть потока вытекает из успокоителя медленнее, чем нижняя, т,е,происходит распластывание волны, Выполнение накладок 5 в виде неправильных ромбов в плане, имеющих наибольшую ширину в верхней части дугообразных стержней позволяет перекрыть сверху фонтанирующие от столкновения с гасящим элементом 1 струи воды, исключив их выплеск за пределы быстротока. Гасящий элемент 1, шарнирно прикрепленный вертикальной...

Номер патента: 1821518

Опубликовано: 15.06.1993

Автор: Лавров

МПК: E02B 8/06

Метки: волн, гашения, катящихся

...распределяется на выходе из продольных перегородок 4 по времени и, следовательно, по длине волны, создавая в конце устройства режим движения, близкий к установившемуся,По данным экспериментальных исследований; проведенных на волновой установке Киргизского СХИ, эффект дефазирования и гашения катящихся волн проявляется уже при установке одной про. дольной разделительной стенки с изломом, разделяющим волновой поток на две неравные части. Эффект волногашения возрастает с установкой большего числа стенок, т.е, с повышением кратности деления волнового потока по ширине, но при этом возрастает стеснение потока стенками, вызывающее нежелательное повышение его глубины. Таким образом, количество продольных разделительных стенок может...

Номер патента: 1821519

Опубликовано: 15.06.1993

Автор: Худайбердиев

МПК: E02B 11/00

Метки: грунтов, осущения

...относится к мелиорации и может быть использовано для подъема минерализованных грунтовых вод на поверхность.Цельизобретения - повышение эффективности работы дренажной системы,Существенные отличия предлагаемого устройства заключаются в обеспечении воэможности самоиэлива грунтовых вод через капиллярные трубки в кольцеобразное про странство за счет создания всасывающего эффекта днем - с помощью многократного повышения температуры солнечных лучей, проходящих через линзу, установленную на макушке купола и действующих через многочисленные капиллярные трубки на грунтовые воды и способствующих ее испарению и в виде конденсата накоплению их а ночью - с помощью разрежения в кольцеобразном пространстве, образованном дневным отто ком грунтовых...

Номер патента: 1821520

Опубликовано: 15.06.1993

Авторы: Скоковец, Чалый

МПК: E02B 11/00

Метки: вод, грунтовых, уровня

...поступает в привод регулятора 7, а оттуда через открытыекалиброванные отверстйя 8 сбрасывается вколодец и отводится по сбросному трубоп 40 роводу 10,При положении уровня грунтовых водна осушаемом массиве ниже требуемой отметки регулирования, условие (2) не выполняется, наполнение привода не происходит45 и запорный орган 5 своего положения неизменяет, т.е, находится в закрытом состоянии. В случае превышения уровнем грунтовых вод требуемой отметки регулированияза счет разности между расходом, поступа 50 ющим по соединительному трубопроводу и. оттоком через калиброванные отверстияпроизойдет наполнение привода, системавыйдет из первоначального состояния, т.е.произойдет открытие запорного органа 5 на55 дренажном коллекторе, а следовательно...

Номер патента: 1821521

Опубликовано: 15.06.1993

Авторы: Круглов, Сурма

МПК: E02B 11/00

Метки: колодец-поглотитель

...имеются ребра жесткости 3 с отверстиями 4, Крышка 1 снабженафильтрующими отростками 5, расположенными радиально на ее наружной поверхности, при этом фильтрующие отростки 5размещены на поверхности крышки 1 поконцентрическим окружностям К стенкам:днища 2 присоединены дренажные трубы 6.Колодец-поглотитель работает следующим образом,Грунтовые воды, расположенные уфильтрующих отростков 5 проникают во г внутреннее пространство последних и движутся по ним вниз под действием силы тяжести, далее вода в виде, капель или маленьких струек из отверстййв сферооб- Я разной крышки 1, в которых находятся фильтрующие отростки 5, накапливается в днище 2. По мере накопления воды в днище а 2, она далее поступает в дренажные трубы (ф 6...

Номер патента: 1821522

Опубликовано: 15.06.1993

Авторы: Алимходжаев, Арутюнов, Афанасьев, Овчаров, Пьянков

МПК: E02B 13/00

Метки: почв, рассоления

...почвы участок предварительно обуривают вертикальными дренажными скважинами по расчетной сетке на глубину водоносного слоя, затем засыпабт иэ песчано-гравийной смесью, не доходя до границы раздела плодородного и водоупорного слоев на 1 - 2 диаметра скважины, Оставшийся объем скважины заполняют разрыхленным плодородным слоем. 1 ил.вследствие чего резко увеличивается скорость фильтрации воды,Проведенные опытные работы показали, что при взрыве при расчетных его параметрах плотность массива снижается в 1,3 раза.При расстоянии от границы плодородного слоя до песчано-гравийной подушкискважины, меньшей 1-го диаметра скважины, вышележащая в ней забойка из разрыхленного грунта частично вымывается в песчано-гравийную смесь, вследствие чего резко...

Номер патента: 1821523

Опубликовано: 15.06.1993

Автор: Плитман

МПК: E02B 15/04

Метки: нефтепродуктов, очистного, плавающих, сооружения, удаления

...содержит также вертикальную направляющую 17, установленную напротив криволинейного патрубка 2 при помощи стойки 18 на опорном элементе 19, закрепленном к стенке 20 очистного сооружения.На вертикальной направляющей 17 установлена каретка 21 с роликами 22. Верхний конец криволинейного патрубка 2 жестко закреплен на каретке 21.Устройство работает следующим образом.Открывая вентиль 12, по трубопроводу11 подают сжатый воздух в эжектор 4, создавая в последнем разрежение, Поддействие разрежения плавающие нефтепродукты непрерывно засасываются всасывающим , патрубком 1 с поверхности воды и, пройдя через криволинейный патрубок 2; гибкий трубопровод 3, эжектор 4 из последнего по трубопроводу 10 поступают в циклон 9. В циклоне 9 нефтепродукты...
