E02B — Гидротехнические сооружения

Номер патента: 1150295

Опубликовано: 15.04.1985

Авторы: Бузинная, Бузинный

МПК: E02B 11/00

Метки: дренажная, муфта

...концами, снабженными поперечными гофрами, и расположенный в средней части патрубка буртик с водоприемными отверстиями 12.Недостатком таких муфт является заиление фильтра.Целью изобретения является повышение надежности защиты от заиления,Указанная цель достигается тем, что в дренажной системе буртик выполнен полым и открытым внизу, причем верхняя часть патрубка по ширине буртика выполнена сплошной, а нижняя - с водосборными отверстиями и защищена направляющими стенками.Наличие направляющих стенок и водо- сборных отверстий в нижней части муфты обеспечивает поступление воды в полость дрены снизу вверх, препятствует заилению дренажа и исключает необходимость применения подверженных кольматации защитных фильтров, а сочетание...

Номер патента: 1150296

Опубликовано: 15.04.1985

Авторы: Бредихин, Васильченко

МПК: E02B 11/00

Метки: борьбы, горизонтального, дренажа, закрытого, заохриванием

...способ борьбы с заохриванием дрен.Устьевые сооружения дрен и их участков нри выходе в смотровые колодцы оборудованы регулирующими, устройствами 1. При закрытых устьях отдельные участки дрен 2 последовательно в направлении от начала дрены к коллектору 3 через смотровые колодцы 4 заполняют жидким навозом 5. цля создания напорности, обеспечи. ваюгцей проникновение жидкого навоза в околодренное пространство, уровень в смотровом колодце 4 поддерживают выше глубины заложения дрен 2 в течение всего времени прохождения восстановительного процес 50290 са с помощью устройств 1, установленных в устьевых частях дрен на выходе в смотровые колодцы.Способ осуществляется следующим образом.Из жижеотстойников животноводческихкомплексов или ферм...

Номер патента: 1151642

Опубликовано: 23.04.1985

Авторы: Бурдинский, Евстратов, Золотарев, Косиченко, Кривошлыков

МПК: E02B 3/16

Метки: двухслойного, противофильтрационного, целостности, экрана

...вещества.Целью изобретения является снижение трудоемкости, обеспечение многократности использования и уменьшениезагрязнения окружающей среды.Поставленная, цель достигается тем,что согласно способу места повреждений определяют по выходу на поверхность жидкости пузырьков воздуха,нагнетаемого через перфорированныегибкие шланги, укладываемые в изолированные отсеки противоФильтрационного экрана,. образованные дискретнымкреплением двух слоев пленки,Кроме того, до заполнения сооруже ния, места повреждений определяютпо выходу на поверхность защитногослоя воды, нагнетаемой в изолированные отсеки противофильтрационногоэкрана.На Фиг. 1 изображен экранированный участок в момент определенияконтроля целостности противофильтрационного экрана,...

Номер патента: 1152997

Опубликовано: 30.04.1985

Авторы: Борченко, Корнеев, Моршинин, Чурин

МПК: E02B 3/04

Метки: водоемов, засоления, защиты, насыщенных, складировании, солями, суспензий

...короткий срок службы аламохранилища. В зоне избыточного увлажнения заполненное шламохраиилище вследствие выщелачивания солей ат мосферными осадками н диффузионных процессов поставляет соли в окружающую среду путем перелива через экранированную поверхность, При нарушении экрана происходит трудно поддаюЗО щееся контролю засоление окружающей среды, невозможно проводить рекультивацию участка земли, занятой шламохранилищем, без сброса рассолов в окружающие водоемы, Кроме того необходимы контроль за техническим состоянием и ремонт плотины даже после прекращения складирования шламов.Наиболее близок к предлагаемому по технической сущности и достигаемому результату способ защиты окру О жакщей среды от засоления при складировании и хранении...

Номер патента: 1152998

Опубликовано: 30.04.1985

Авторы: Лапин, Проскуряков, Сутыгин

МПК: B63B 9/02, E02B 3/06, G01M 10/00 ...

Метки: волн, фильтрации

...в частности к устройствам для фильтрации волн, преимущественно в опытовом бассейне, оборудованном волнопродуктором,Известно устройство для фильтрацииволн, преимущественно в опытовомбассейне с волнопродуктором, содержащее прикрепленное к поплавкам нерфорированное эластичное полотнище 11.Недостатками такого устройстваявляются наличие высокочастотных сос,тавлякщих, а также значительноеуменьшение высоты создаваемых волио,продуктором волн.Цель изобретения - устранение высокочастотных составляющих и улучшение регулярности волновой поверхности,Для достижения указанной целив устройстве для фильтрации волн,преимущественно в опытовом бассейнес волнопродуктором, содержащем при- д 5крепленное к поплавкам перфорированное эластичное полотнище,...

Номер патента: 1152999

Опубликовано: 30.04.1985

Авторы: Кириллова, Лашков

МПК: E02B 8/08

Метки: водных, водоводах, гибели, гидросооружений, защиты, из-за, кавитации, мальков, микроорганизмов, рыб, эмбрионов

...также способ защиты водных микроорганизмов эмбрионов и мальков рыб от гибели из-за кавитации вводоводах гидросооружений, включающий подачу в водовод воздуха 2,Этот способ уменьшает кавитационные явления в водоводе, что снижаетгибель микроорганизмов, но поскольку исключить полностью кавитациюнельзя, то процент гибели достаточновысокий,3-10 50-100 Подвижностьмикроор- ганизмов от- сутст- вует П р и и е ч а н и е. и; - числопогибших микроорганизмов и др.; юл - общее число микроорганизмов.3 115299От компрессора 1 по трубе 2 подается атмосферный воздух через наиболее удобное отверстие в гребне плотины, близко расположенное к напорному трубопроводу 3. Через раструб 4воздух впускается в поток воды с минимальными потерями выхода, т,е....

Номер патента: 1153000

Опубликовано: 30.04.1985

Авторы: Коновалов, Кривоносов, Кулебякин, Кушнир

МПК: E02B 3/10

Метки: грунтов, предпостроечного, слабых, уплотнения

...температур за год,после намыва основания его подвергают замораживанию путем выдерживания 00 2в период отрицательных температур.На чертеже приведен график осадки слоя торфа глубиной 3 м под слоем намытого песка высотой 1,5-2,5 и 3,0 м,Технология способа заключается в следующем.Производство работ по намыву основания на уплотняемый торфяной грунт в период положительных температур из местного пылеватого песка практически не отличается от известного при намыве основания из хорошо фильтруемого песка. При использовании известного способа в районах Западной Сибири, как правило, работы по намывуоснования в относительно короткий период положительных температур переносились на следукщий год, т.е. до следующего летнего периода.При промерзании...

Номер патента: 1153001

Опубликовано: 30.04.1985

Авторы: Калиниченко, Пилипенко

МПК: C09K 17/22, E02B 3/16

Метки: завесы, противофильтрационной, создания

...- 3 10 раз. гТаблица 1Влияние молекулярной массы полиакриламида и его концентрации в грунте. на величину снижения водонепроницаемости завесы Водонепроницаемость при содержании полимера в грунте, кг/м Молекулярная масса ПАА,: г/моль0,1 0,01 1,0 6-810 (Р) 1 1510 810 10 6 115300Изобретение относится к гидротехнике и может быть использовано присоздании завес для уменьшения фильтрации воды в гидротехнических сооружениях. 5Известен способ создания противофильтрационной завесы путем обработки дневной поверхности гидротехни"ческих сооружений порошком Иа-карбоксиметилцеллюлоэой (Ва-КМЦ) с последу ющим орошением водой 11.Известен способ создания противофильтрационной завесы посредствомподачи грунта в виде пульпы, содержащей Флоккулянт, в качестве...

Номер патента: 1153002

Опубликовано: 30.04.1985

Авторы: Бронштейн, Десяткова, Дубков, Пахомов

МПК: E02B 8/02

Метки: водоема, водозаборно-водосбросное, охлаждающего, сооружение

...раз мещенный на дне водоема, и водосбросной оголовок, расположенный над ним, водозаборный оголовок смещен в сторону водоема относительно водосбросного оголовка и сопряжен с ним откос омПри этом отношение заглубления верхней кромки водозаборного оголовка к расстоянию между оголовками составляет 0,078-0,300. 55На фиг.1 изображено сооружение, вид сверху; на фиг.2 - разрез А-А на фиг. 1. 2 1Сооружение состоит из размещенных в охлаждающем водоеме водосбросного оголовка, выполненного в виде кана- ла 1, на одной бровке которого имеется гидравлическое сопротивление 2, из каменной наброски в виде дамбы глубинного водозаборного оголовка 3 с козырьком 4 и отводящих водоводов 5.Оголовки сопряжены между собой откосом, причем отношение заглубления...

Номер патента: 1153003

Опубликовано: 30.04.1985

Авторы: Киселев-Цецхладзе, Малеванчик, Муравенко

МПК: E02B 8/08

Метки: рыбопропускное

...лотков, первый из которых установлен стационарно на выходе из накопительной камеры,Кроме того, рыбопропускное устройство оборудовано рыбоотводящим трубопроводом, вход в который расположен под узлом соединения лотков распределительного устройства. На фиг. 1 показано рыбопропускное сооружение, поперечный разрез; на фиг. 2 - разрез А-А на фиг, 1,Рыбопропускное устройство содержит подводящий лоток 1 в нижнем бьефе, донную ловушку 2 с наклонной рассеивающей решеткой 3, расположенную поперек подводящего лотка 1 ниже водослива 4, транспортирующую галерею 5 с кольцевым гидроэлеватором 6, соединяющую нижний бьеф с накопительной камерой 7, в которой установлены наклонная ограничивающая решетка 8 и сливкой клапан 9, распределительное...

Номер патента: 1154403

Опубликовано: 07.05.1985

Авторы: Комоцкий, Сафронов

МПК: E02B 3/14

Метки: берегоукрепительный, блок, фасонный

...плоских сторонах плиты параллельно продольной ее оси выполнены ребра в форме прямоугольного треугольника.На фиг. 1 изображен берегоукрепи тельный блок; на фиг 2 - стыковка блоков по короткой стороне, вип с торца длинной стороны. Сборный железобетонный берегоукрепительный блок содержит на торце одной из длинных сторон пирамидальные выступы 1 (Фиг. 1 и 2), распс чоженные в два ряда со смещением рядов один относительно другого в продольном направлении на половину основания пирамиды. На торце другой длинной стороны выполнено, такое же количество углублений 2, с такими же Формой, размерами и смещением рядов, Вершины выступов и углублений в соответствующих рядах расположены попарно на одной прямой, Плоскости торцов коротких сторон 3 (Фиг. 2)...

Номер патента: 1154404

Опубликовано: 07.05.1985

Авторы: Ерахтин, Колосов

МПК: E02B 3/16

Метки: противофильтрационное

...песчанистого грунта, при этом верхний и нижний концы диафрагм расположены в слоях связного глинистогогрунта.На фиг. 1 представлена схематически каменно-земляная плотина с противофильтрационным устройством, поперечный разрез; на фиг. 2 - схема отсыпки плотины в пределах песчанистогояруса.Возведение каждого из ярусов плотины осуществляется в следующем порядке.Сначала производят отсыпку каменной наброски упорных призм 1 на всюипи часть высоты очередного яруса(слоя) ядра. К ней последовательноболее тонкими слоями с уплотнениемприсылают сначала фильтры 2 и переходной слой Э, а затем суглинок 4или песчанистый грунт 5 с заполнениемвсего пространства между отсыпаннымиупорными призмами, По окончанииотсыпки песчанистых ярусов в них...

Номер патента: 1154405

Опубликовано: 07.05.1985

Автор: Худайбердиев

МПК: E02B 11/00

Метки: дренажный, трубопровод

...его являются сложность конструкции и монтажа,Цель изобретения - упрощение конструкции и монтажа, 20 Цель достигается тем, что в торцах смежных труб выполнены симметрично расположенные по окружности углубления, в которых установлены эластичные вкладыши.На фиг, 1 изображен дренажный трубопровод, продольный разрез, вид сверху; на Фиг. 2 - узел 1 иа фиг, 1.Дренажный трубопровод 1 состоит 30 иэ труб 2 и 3 с углублениями 4 на торцах, При этом углубления 4 расположены диаметрально по две и более штуки в каждом торце труб 2 и 3.Для соединения труб 2 и 3 между собой в углубление 4 устанавливается соединительный элемент 5 из эластичного материала. Конструкция углубления 4 в торце трубы и соединительного элемента 5 обеспечивает Фиксацию...

Номер патента: 1155654

Опубликовано: 15.05.1985

Автор: Пантелеев

МПК: E02B 1/00, E02B 7/06

Метки: несущая, опора

...использования.Цель изобретения - снижение стоимости за счет многократного использования опоры при возведении цамывных сооружений. Указанная цель достигается тем, что ниж няя часть опоры снабжена гибким жгутооб-. разным элементом, установленным на на. ружцой поверхности в виде сплошных витков, имеющих возрастающее поперечное сечение от нижнего ряда к верхнему. 25На чертеже схематически показана предлагаемая опора, поперечный разрез.На чертеже приняты следующие обозначе - ния: 1 . - опора, которая выполцчется из дерева или металла (в последнем случае с целью облегчения опоры она должна быть полой при полной герметизации), 2 - ранее намытый материал, 3 - гибкий элемент, 4 - подкладка, 5 - пульпопровод, 6 - материал, намытый после...

Номер патента: 1155655

Опубликовано: 15.05.1985

Автор: Селезнев

МПК: E02B 3/06

Метки: возведения, подпорной, стенки

...стенки.1Цель изобретения - упрощение и ускорениемонтажа стенки.Эта цель достигается тем, что согласно .способу возведения подпорной стенки анкерную плиту сначала верхнеи частью шарнирно соединяют с верхней тягой и подвешивают на ней, а затем шарнирно соединяютнижней частью с нижней тягой, а послеопускания анкерной плиты в воду верхнюютягу отводят в сторону шпунта, одновременноповорачивая анкерную плиту, и нрисоедиияютк шпунту без изменения ее длины,На чертеже представлена схема осуществле.ния способа 1 сплошными линиями показанастенка в собранном виде, штриховыми -отдельные элементы стенки в процессееемонтажа),В состав стенки входят шпунт 1, анкернаяплита 2, нижняя тяга 3 и верхняя тяга 4.Монтаж стенки ведут в следующей...

Номер патента: 1155656

Опубликовано: 15.05.1985

Авторы: Иванов, Парфенов

МПК: E02B 3/06

Метки: акватории, оградительное, порта, сооружение

...волнозащитные молы 2, между оголовками 3 которых расположены ворота 4. Волноэащитные молы 2 выполне- эО ны в виде стенки 5, имеющей сквозные . каналы 6, расположенные по всей ее высоте ги снабженные соосно укрепленными в них насадками 7,Выходное отверстие каждого из насадков 7 со стороны защищаемой от волн 8 акватории 1 порта снабжено заслонкой 9, укрепленной с помощью горизонтального шарнира 10 на верхней кромке выходного отверстия насад. ка 7. Устройство работает следующим образом. , Морские волны 8, набегающие на стенки 5 молов 2, разделяются сквозными каналами 6, снабженными насадками 7, на отдельные струи по всей высоте стенки 5. При накате волны и истечении из насадков 7 струи разворачивают. в вертикальной плоскости зас. лонки...

Номер патента: 1155657

Опубликовано: 15.05.1985

Авторы: Бабин, Спектор

МПК: E02B 3/12

Метки: берегоукрепление

...сдвигу от ледовых нагрузок.Целью изобретения является со"кращение затрат и повышения надежности работы.Поставленная цель достигаетсятем, что в известном берегоукреплении, содержащем защитное покрытиев виде железобетонных плит на слое35гравийно-песчаной подготовки, гидрофобизированный грунт и упор иэ свай,защитное покрытие снабжено монолитной плитой с продольными и поперечными ребрами, заглубленными до отметки поверхности берегового откоса,причем монолитная плита выполненайз гидрофобизированного грунта иснабжена перемычкой, расположеннойвдоль верхней образующей защитногопокрытия.На фиг. 1 изображено берегоукрепление, общий вид, на фиг, 2 - разрезгА-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 1.Берегоукрепление представляет собой...

Номер патента: 1155658

Опубликовано: 15.05.1985

Авторы: Борский, Ритерман

МПК: E02B 3/16

Метки: временное, деформационного, уплотнение, шва

...олеиновая кислота 4,2.Электроды могут быть выполнены,например, из алюминиевых сплавов ф(например, ЛК). Изоляция электродов может бьггь выполнена в видепокрытия окисной пленки. Например,при толщине окисной пленки 30-70 мкммикротвердость ее 500 кгс/мм, адиэлектрическая проницаемость 8-10.Предлагаемое временное уплотнение деформационного шва содержит камеры 1, выполненные из эластичногоматериала, симметрично прикрепленныек центральному элементу жесткости 2;выполненному в виде двутавра. Камеры 1 заполняют рабочей средой 3,в качестве которой может быть использована электрореологическая суспензия,Рабочая поверхность камер 1 покрытапленкой 4 электрореологической суспензии, На поверхности камер 1расположены изолированные электроды5,...

Номер патента: 1155659

Опубликовано: 15.05.1985

Авторы: Евстратов, Ищенко, Косенко, Косиченко

МПК: E02B 3/16

Метки: крепления, покрытия, противофильтрационного

...покрытия с крепежными элементами.Целью изобретения является упрощение конструкции крепления,Поставленная цель достигаетсятем, что в усТройстве для крепленияпротивофильтрационного покрытия,включающем крепежный элемент, выполненный в виде установленного вгрунте анкера с горизонтальнойполкой, обращенной к нижней частипокрьггия, крепление выполнено ввиде состыкованных между собой Г-образного анкера и полки с зацепоми фиксатором, при этом полка уложена вдоль всего основания поперекоси сооружения. 4ВНИИПИ Заказ 3057/25 Тираж 649 Подписное Филиал ППП "Патент", г,Ужгород, ул.Проектная, 4 На чертеже схематически изображено устройство, разрез,Устройство состоит из анкера 1 с Г-образной головкой, полки 2 с зацепом 3 и фиксатором 4....

Номер патента: 1155660

Опубликовано: 15.05.1985

Автор: Кузнецов

МПК: E02B 3/16, E02B 7/06

Метки: грунтовая, плотина

...определяется по отношению ожидаемых значений вертикальных смещений опорного элемента диафрагмы к горизонтальным.Такое конструктивное решение обеспечивает одновременное смещениедиафрагмы по горизонтали, по вертикали и поворот при воздействиина нее гидростатического давления,собственного веса и сил трениягрунта тела плотины в процессе егоосадки, при этом диафрагма разгружается от значительной части напряжений.На фиг. 1 изображена плотина,поперечный разрез; на Фиг. 2 - опорный узел плотины; поперечный разрез,Грунтовая плотина содержит упорные призмы 1 и 2; диафрагму 3,выполняемую из стали, железобетонаили другого упругого материала,бетонный зуб 4, врезанный в основание 5. В зубе 4 выполняется наклонная плоскость 6, на которую укладывается...

Номер патента: 1155661

Опубликовано: 15.05.1985

Авторы: Быков, Голубев, Гуданович, Кубышкин, Купершинский, Меламут

МПК: E02B 5/02

Метки: канала, строительства

...осуществляют разбором и саморазмывомперемычки между заполненным водойи готовым участками канала, приэтом для отложения грунта перемычки ниже ее предварительно осуществляют понижение дна канала.(,6) где х, гПлощадьопределяют 3Кроме того, подрез откосов русла канала осуществляют на глубине, обеспечивающей равенство объемов грунта обрушаемых откосов и пере- углубления русла и определяемой по формулеь-Гь-вЬ1 где Ъ - глубина подреза от днаканала, м;Ъ - ширина по дну переуглуб.ленного русла, м;ь - коэффициент заложенияоткосов переуглубленного русла,Г - площадь поперечного сечения обрушаемого откоса, мСущность способа заключается в искусственно вызванном обрушении откосов русла, которое устраивают с , переуглублением и поперечным сечением,...

Номер патента: 1155662

Опубликовано: 15.05.1985

Авторы: Здобнина, Кузнецов, Пименов, Рощупкин

МПК: E02B 7/06

Метки: водоеме, грунта, обеспечения, складирования

...ограждение 1 в водоеме 2 выше уровня поверхности 4 воды, например, отсыпкой гравийного грунта в воду. При отсыпке грунта, например, из баржи 10 на одной из сторон ограждаемого участка закладывают водовыпускную трубу 5 с гибким шлангом 6 на торце, введенном в полость 5 10 15 20 2 30 35 40 огражденного участка. К концу гибкого шланга 6 присоединен оголовок 7в виде жесткого каркаса иэ металлических, пластмассовых, деревянныхили других элементов. Каркас оголовка 7 обтянут нетканым синтетическимводопроницаемым материалом, например типа "Видим". Опускают на водув огражденном участке поплавок 9,Подвешивают тросиком 8 оголовок 7 кпоплавку 9. Подводят к ограждению 1баржу 10. Краном 11 с грейфернымковшом 12 разгружают грунт с баржи 10и бросают...

Номер патента: 1155663

Опубликовано: 15.05.1985

Авторы: Пихтельков, Свирякин, Шевченко

МПК: E02B 7/06

Метки: возведения, хвостохранилища

...верхнего бьефа на расчетное расстояние, определяемое из условий обеспечения устойчивости намытых хвостов на выпор и устойчивости низового откоса сооружения в целом, а одновременно с замывом емкости хранилища, образуемой каждой из вторичных дамб обвалования в каскаде, со стороны нижнего бьефа перед каждой из дамб послойно производят отсыпку из фильтрующего грунта нагружающих и консолидирующих хвосты ярусов тела третичной дренажной дамбы, возводимой на предваритель но упрочненном основании на высоту в пределах несущей способности основания, после чего на поверхности верх него яруса производят возведение обратного каскада вторичных дамб, смещаемых в сторону нижнего бьефа с одновременным замывом хвостами, образуемых каждой из дамб...

Номер патента: 1155664

Опубликовано: 15.05.1985

Автор: Зерюков

МПК: E02B 7/06

Метки: местных, плотина

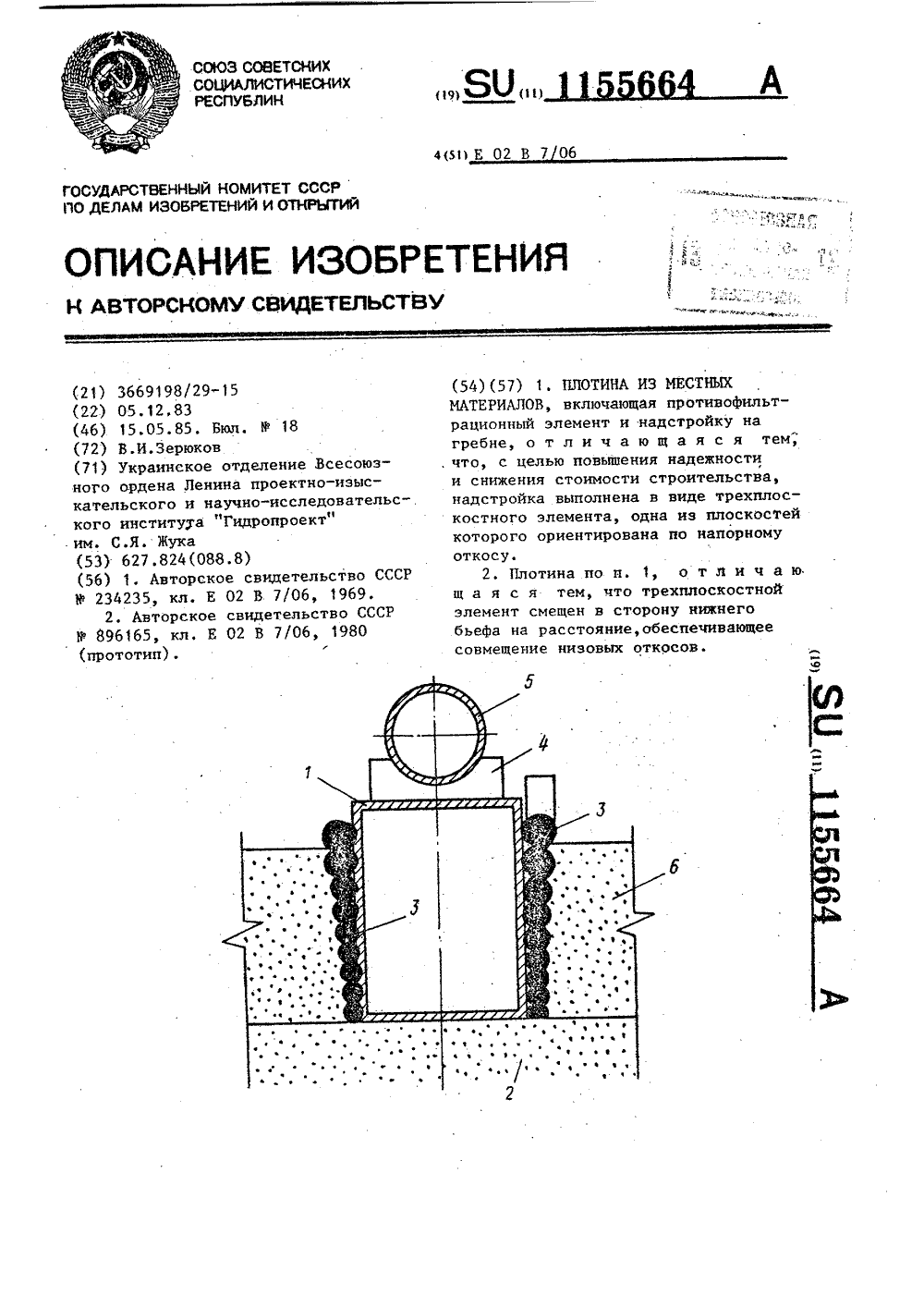

...сдвигу.Кроме того, выполнение двух рядов железобетонных уголковых элементов 1155664 гтребует дополнител ныл капиталовложений.Таким образом, такая плотина такжененадежна в эксплуатации и неэкономична,Цель изобретения - повышение надежности сооружения и снижениестоимости строительства.Поставленная цель достигается тем,что в плотине из местных материалов,включающей противофильтрационныйэлемент и надстройку на гребне, надстройка выполнена в виде трехплоскостного элемента, одна из плоскостейкоторого ориентирована по напорномуоткосу.При этом трехплоскостной элементсмещен в сторону нижнего бьефа нарасстояние, обеспечивающее совмещение низовых откосов.На чертеже показана плотина изместных материалов с суглинистойнижней частью, поперечный...

Номер патента: 1155665

Опубликовано: 15.05.1985

Авторы: Бальзанников, Васильев, Коновалов, Кукушкин, Хлебников

МПК: E02B 9/04

Метки: водоприемник, гидротехнического, сооружения

...8, образующие верхнюю и низовую грани входного напорного водовода, опираются посредством силовых элементов 9 на верхнюю 10 и нижнюю 11 упорные рамы 11 с помощью шарниров 12. Устройство 13, осуществляющее передвижение и изменение длины силового элемента 14, соединено с помощью шарнира 15 с верхним концом верхней упорной рамы 10, а нижний конец верхней упорной рамы закреплен в шарнире 16. Нижняя упорная рама 1 жестко прикреплена к основанию водоприемника.Силовые элементы 9 эластичных оболочек 8 соединены с регуляторами 17 и 18 посредством коммуникаций 19 и 20.В зависимости от уровней воды в водоеме и пропускаемого расхода необходимое очертание верхней и низовой граней входа в напорный водовод обеспечивается путем изменения длины...

Номер патента: 1155666

Опубликовано: 15.05.1985

Автор: Илюшин

МПК: E02B 9/06

Метки: водовода, дренажное, напорного, подземного

...устройстве подземного напорного водовода в патрубке выполнена резьба, а в его боковой стенке выполнено отверстие.На фиг. 1 показано дренажное устройство в процессе испытания его на герметичность после окончания строительства водо- вода; на фиг. 2 - то же, при занапоренном водоводе; на фиг. 3 - то же, при опорожненном водоводе и отжатой от бетона стальной оболочке под действием давления подземных вод.Дренажное устройство включает водо- приемные элементы 1, расположенные с наружной стороны стальной облицовки 2,напротив отверстий 3 в облицовке. Внутри водоприемных элементов прикреплены патруб ки 4, снабженные внутренней резьбой 5 и отверстием 6 в стенке, расположенным со стороны торца патрубка, скрепленного с корпусом водоприемного...

Номер патента: 1155667

Опубликовано: 15.05.1985

Автор: Тюрин

МПК: E02B 11/00

Метки: дренажных, раструбное, соединение, труб

...нию этого трения и снижению усилий сты- трубы. Трубы расположены на направляюкования. щих 3 в бункере. Угол между конусной поИзвестно также раструбное соединение веРхностью РастРУба и обРазУющей цилинддренажных труб, ствол одной из которых рической поверхности ствола равен 24 - 26 размещен в раструбе другой 2. и больше угла поворота торцов соединяемыхНедостаток данного соединения заклю- труб на 8 - 10. На поверхностях трения качается в низком качестве стыковки труб. чения и скольжения раструба, сопряжения 4Цель изобретения - повышение качест внутренней поверхности раструба с его торва стыковки труб путем снижения трения в цом и сопряжения 5 наружной поверхности раструбном соединении. раструба с основанием сделаны вакруглеПоставленная...

Номер патента: 1155668

Опубликовано: 15.05.1985

Авторы: Рубан, Тышенко

МПК: E02B 11/00

Метки: осушительно-увлажнительная

...отметкам поверхности поля на уровнях, соответствующих заданному по глубине интервалу, а входныеустья на головных участках коллекторов ивыходные устья на их концах оборудованыв водоприемных колодцах регуляторами соответственно верхнего и нижнего уровнярегулирования,На фиг. 1 изображен схематический плансистемы; на фиг. 2 - разрез А - А на фиг. 1;на фиг, 3 - разрез Б - Б на фиг, 1.Система состоит из водоприемника-водоисточника 1, закрытых коллекторов: водопроводящего 2, сбросного 3, увлажнительного 4, осушительного 5 и дренажных 6, -дрен 7; колодцев: водоприемных 8, промежуточных 9, потайных 10 и перепадных 11, -автоматических регуляторов верхнего 12 инижнего 13 уровней.Регуляторы уровня выполнены поплавкового типа.Система работает...

Номер патента: 1155669

Опубликовано: 15.05.1985

Автор: Боровой

МПК: E02B 11/00

Метки: борьбы, весенним, половодьем

...с весенним половодьемпутем отвода паводка по мелиоративнымканалам, согласно которому в снежном покрове канала по его оси образуют кротовуюполость 12.Недостатком его является низкая надежность при эксплуатации и замедленный отвод паводковых вод при обвалах снежногопокрова канала в процессе интенсивногостока и размыва кротовой полости, проделанной дренером,Цель изобретения - повышение надежности эксплуатации и увеличение пропускной способности канала.Цель достигается тем, что согласно способу борьбы с весенним половодьем снежный покров канала разбивают на блоки припомощи вертикальных щелей, которые выполняют параллельно оси канала с уменьшением глубины щелей и с увеличением расстояния между ними по мере удаления отоси канала.На чертеже...

Номер патента: 1155670

Опубликовано: 15.05.1985

Авторы: Глушко, Голуб, Мороз, Шведовский

МПК: E02B 11/00

Метки: мелиоративная

...осушения.Колодцы расположены на расстояниях друг от друга, уменьшающихся от центра к периферии пропорционально падению напора в сети.На фиг. 1 схематически изображена мелиоративная система, разрез; на фиг. 2 - то же, вид в плане.Мелиоративная система состоит из насосной установки 1, водонепроницаемого экрана 2 и закрытой осушительно-увлажнительной сстч в виде закольцованного горизонтального коллектора 3, к которому подсоединены дрены 4 с расположенными на них поглощающими колодцами 5. Установленная на коллекторе 3 в колодце 6 задвижкапозволяет разделить осушительноувлажнительную сеть на две обособлен:ые зоны. 1-1 а коллекторе 3 ио обе стороны от задвижки 7 установлены трубопроводы 8 и 9 которые при помощи задвижки 10 подключены к...
