E02B — Гидротехнические сооружения

Номер патента: 1060743

Опубликовано: 15.12.1983

Автор: Илюшин

МПК: E02B 1/00

Метки: бетонного, выполнения, сооружения, швах, шпонки

...и бетонирование смежного блока (21 .Однако данный способ характеризуется многодельностью, вызванной ,большим количеством деталей для прикрепления, уплотнительного эле- .35 мента к грани омоноличенного про: фильного элемента.Целью изобретения является упрощейие производства работ.Указанная цель достигается тем, 4 О что. согласно способу выполнения шпонки в швах бетонного сооружения; включающему замоноличивание профильного элемента в блоке бетонирования с располояением одной из граней 45 Элемента на поверхности этого блока, прикрепление к этой грани уплотнительного элемента и бетонирование смежного блока, уплотнительный элемент изготавливают в виде стальной полосы, которую приваривают к грани профильного элемента,а перед...

Номер патента: 1060744

Опубликовано: 15.12.1983

Автор: Коваленко

МПК: E02B 3/02

Метки: жидкости, канале, уровня

...из канала,а это трудоемкая операция с использованием специальных механизмов,Цель изобретения - поддержаниемаксимального уровня жидкости в канале,: не превышающего критический,Поставленная цель достигаетсятей, что в устройстве для регулирования уровня жидкости в канале,.включающем последовательно установленные вдоль канала элементы шероховатости последние объединены в .блок посредством шарнирно прикрепленных к их торцам стержней, парал.лельных оси канала, причемодин изстержней закреплен у дна канала своэможностью поворота отйосктельносвоей оск, а блок имеет положительную плавучесть, при этом однй из эле ментов шероховатости оперт на наклоненную в сторону течения опору,закрепленную в дне канала и имеющую отметку верхнего торца, не...

Номер патента: 1060745

Опубликовано: 15.12.1983

Автор: Астафичев

МПК: E02B 3/16

Метки: перекрытия, реки, русла

...путем уменьюения объема банкета.Поставленная цель достигаетсятем, что русло реки перекрывают боковым стеснением потока путем отсып.т.ки дамбы, включающей банкет из материала иевлекомой крупности и насыпьизматериала влекомой крупности,. и,при этом отсыпку банкета и насыпиЗ 5осуществляют одновременно, при этофотсыпанная часть банкета превышаетдлину. отсыпаннойчасти насыпи,При этом отсыпку дамбы осуществляют с плаВсредств., 30, На Фиг.1 показана схема отсыпкидамбы, план на фиг.2 - схема отсйпкидамбы, вид А на фиг.1; на Фиг.Зотсыпка банкета, разрез Б-Б на фиг.1,45,на Фиг.4 " разрез В-В на фиг.1. Предлагаемый способ заключается в раздельном возведении дамбы в рус- ле: верховую часть дамбы - насыпь 1 из материала влекомой крупности отсы-...

Номер патента: 1060746

Опубликовано: 15.12.1983

Авторы: Бурдинский, Евстратов, Ковшевацкий

МПК: E02B 3/16

Метки: покрытие, противофильтрационное

...а прочность электропроводныхнитей на разрыв равна прочности покрытияна прокалывание.На фиг. 1 изображено противофильтрационное покрытие, общий вид; на фиг. 2 -то же, определение повреждения при наличии электропроводящей жидкости; нафиг. 3 - разрез А - Л на фиг. 1,Покрытие состоит из нескольких слоевпротивофильтрационного материала 1, между которыми расположены в двух взаимноперпендикулярных направлениях изолированные пакеты 2 зигзагообразных электропроводных нитей 3. К клеммам 4 каждогопакета последовательно подсоединяют источник питания 5 и стрелочный индикатор 6. Расстояние между нитями зависит от диаметра допускаемого отверстия и не должно быть больше его, Диаметр допустимого отверстия зависит от конкретных условий: коэффициента...

Номер патента: 1060748

Опубликовано: 15.12.1983

Авторы: Беляков, Булатов, Горский, Касаткин, Леонов, Лысенко, Нестеров

МПК: E02B 7/06

Метки: грунтовых, плотина

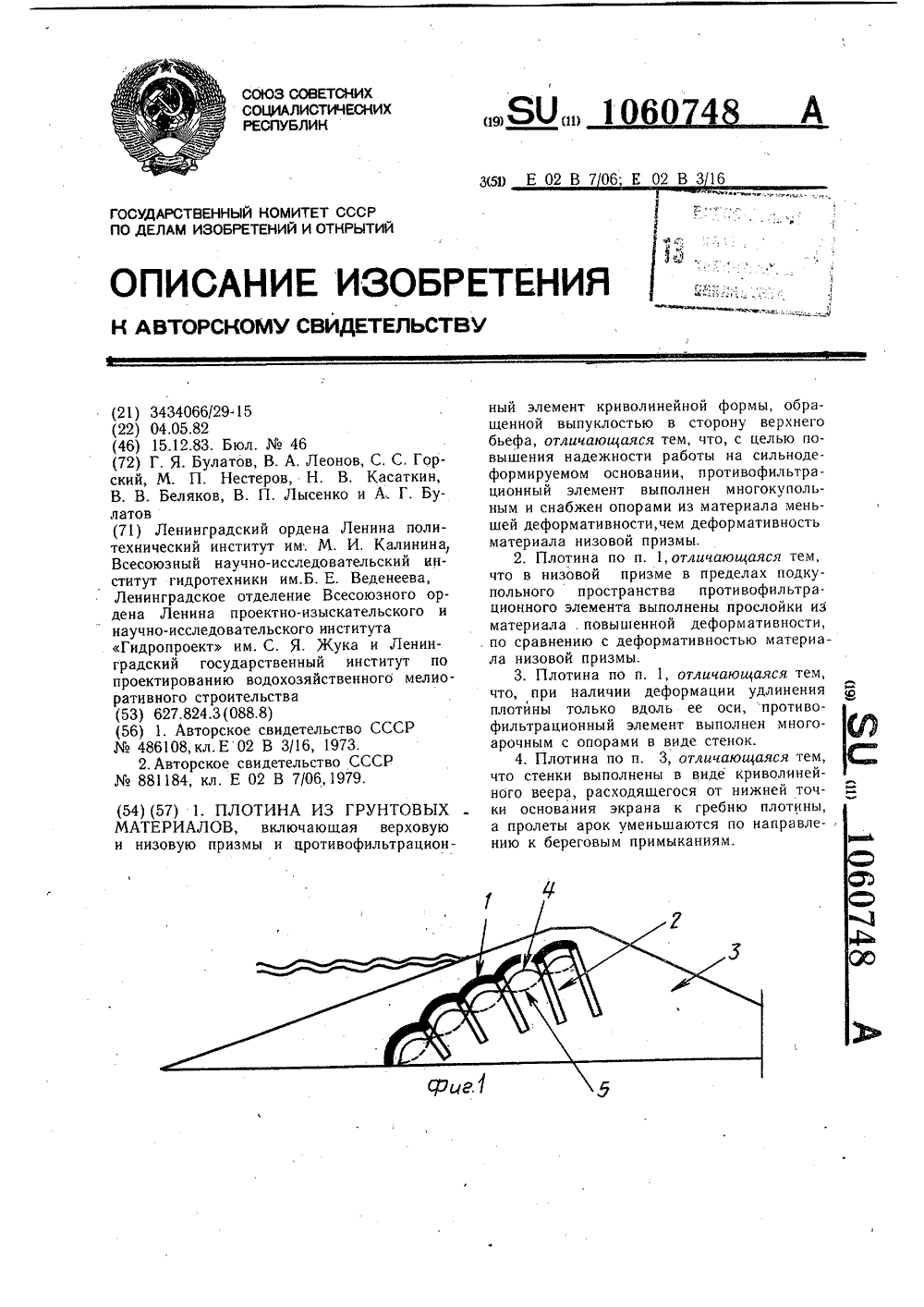

...4, ограниченное поверхностью 5 (пунктирная линия на фиг, 1 и 2), заполнено материалом повышенной деформируемости.Под воздействием давления воды верхнего бьефа в материале куполов экрана возникают значительные сж им а ющие напряжения, исключающие возможность образования трещин и фильтрационного пробоя экрана.Сжимающие напряжения не исчезаюти при деформациях удлинения плотины(как в продольном, так и в поперечном еенаправлении), вызываемых, например, оседанием поверхности земли при разработкеполезных ископаемых или при возведенииплотины на просадочных, заторфованныхили слабых илистых основаниях. Повышенная сопротивляемость плотины разрывнымнарушениям делает ее более сейсмостойкой.Достижению дополнительных сжимающих напряжений в...

Номер патента: 1060749

Опубликовано: 15.12.1983

Автор: Ключарев

МПК: E02B 7/06

Метки: гидротехнических, каменнонабросных, крепление, откосов, сооружений

...на расстоянии 1,5 - 2 величины ,среднего размера камня наброски.На фиг. 1 показан фрагмент взаимного расположения элементов на откосе сооружения; на фиг, 2 - гидротехническое сооружение, поперечное сечение.Крепление откосов каменнонабросных гидротехнических сооружений включает железобетонный элемент 1, выполненный в виде четырехгранной пирамиды, вершина 2 которой обращена внутрь тела сооружения, причем анкерное устройство 3 закреплено к вершине 2 пирамиды. Зазоры по вертикали и по горизонтали между основа 2ниями элементов 1 составляют 1,5 - 2,0 величины среднего размера камня наброски.Крепление работает следующим образом.Каменная наброска в теле гидротехнического сооружения, создавая горизонтальйый распор, оказывает давление на...

Номер патента: 1060750

Опубликовано: 15.12.1983

Авторы: Авдонькин, Шаталов

МПК: E02B 8/08

Метки: рыбоход

...план; на фиг. 2 - рыбоход, продольный разрез; на фиг. 3 - разрез ступени рыбохода.Рыбоход включает лоток 1 со ступенчатым днищем. Каждая ступень 2 имеет отверстия 3, расположенные в шахматном порядке. В отверстиях 3 закреплены наклонные сопла 4. Между ступенями 2 расположена перегородка 5. Под каждой ступенью 2 выполнена камера 6, на дне которой установлено устройство для создания давления, Устройство для создания давления выполнено в виде сильфонов 7, верхние торцы которых представляют собой прямоугольные пластины 8. Внутри каждого сильфона установлены электроды 9, соединенные с генератором импульсов высокого напряжения не показан). Полость каждого сильфона заполнена рабочейжидкостью, например, водой. Каждая камера 6 посредством...

Номер патента: 1060751

Опубликовано: 15.12.1983

Авторы: Большов, Иванча, Мусленко, Подласов, Романко, Фильчагов

МПК: E02B 8/08

Метки: рыбозащитное

...воды у рыбозашитного устройства;Цель изобретения - повышение эффективности рыбозашиты.Поставленная цель достигается тем, что в рыбозашитном устройстве корпус выполнен с днищем и установленной внутри него осью с крыльчатками, при этом в крышке и днище корпуса выполнены отверстия, перекрываемые крыльчатками.Кроме того, рыбозашитное устройство снабжено размещенным на крышке корпуса фильтруюшим элементом, причем фильтруюший элемент выполнен в виде жестко соединенных по торцам пластин, перекрывающих одна другую и образующих щелевидные отверстия.На фиг. 1 представлено устройство, разрез; на фиг, 2 - разрез А - А на 5 1 О 15 20 25 30 35 40 2фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - вид В на фиг. 1; на фиг, 5 - разрез Г - Г на...

Номер патента: 1060752

Опубликовано: 15.12.1983

Авторы: Илюшин, Чирков

МПК: E02B 9/06

Метки: водопропускного, гидротехнического, облицовка, сооружения

...листов 1, прозльных 2 и поперечных 3, стальных ребер жесткости и анкеров 4, омоноличенныхдвускатной бетоньой плитой 5, и межблочные замыкатели 6, соединяющие между собой облицовочные блоки. Анкеры 4 облицово щых блоков выполнены на всю толщину донной плиты 7 сооружения, концыанкеров скреплены с арматурной сеткой 8,(,о стороны замыкателей 6 боковые граниоблицовочных блоков, образованные продольными ребрами жесткости 2, скрепленыдополнительными анкерами 9, заделанными в основание сооружения. Пространствомежду двускатными плитами 5 облицовочньх б.гоков, замыкателями 6 и основанием сооружения заполнено бетоном донной плиты 7.Облицовку выполняют следующим образом.В основании 10 бурят скважины и заделывают в них анкеры 9. Затем устанавливают...

Номер патента: 1060753

Опубликовано: 15.12.1983

Авторы: Илюшин, Крылова

МПК: E02B 9/06

Метки: гидроэлектростанции, разветвления, тракта, узел, энерговодосбросного

...тракта гидроэлектростанций, содержащий сороудерживающую решетку, установленную в развилке подводящего, отводящего, турбинного водоводов и уравнительной шахты 12.Недостатком этого узла разветвления является сложность ремонта и осмотра 20 турбинного водовода.Цель изобретения - упрощение ремонта и осмотра турбинного водовода.Указанная цель достигается тем, что в узле разветвления сороудерживающая ре шетка выполнена кольцеобразной в плане, примыкает к турбинному водоводу и уравнительной шахте, причем турбинный водовод имеет седло для перекрытия его затвором.На фиг. 1 показан продольный разрез по оси энерговодосбросного тракта; на фиг. 2 - узел 1 на фиг. 1, на фиг, 3 -разрез А - А на фиг. 2; на фиг, 4 - разрез Б - Б на фиг....

Номер патента: 1060754

Опубликовано: 15.12.1983

Автор: Ухов

МПК: E02B 11/00

Метки: земель, зоне, мерзлоты, многолетней, осушения

...льда.Поставленная цель достигается тем, чтосогласно способу осушения земель. осушительные каналы отрывают по всей поверхности осушаемой территории через интервалы равные их ширине, а по ле отводаосенних избыточных и весенних талых водканалы запирают на период положительныхср:днесуточных температур воздуха, послечего кайалы открывают и производят сбросводы, образовавшейся от вытаивания многолетнего льда. Способ осуществляется следующим образом.Выбирают участок в зоне многолетней мерзлоты, мощность торфяного горизонта 60 - 65 см. Г.1 убина сезонного протаивания на участке после осушения известным способом 50 - 54 см, а глубина сезонного протаивания на близлежащих стабилизировавшихся полях с одинаковой мощностью торфа составляет 58 -...

Номер патента: 1060755

Опубликовано: 15.12.1983

Авторы: Бочкарев, Шарипов

МПК: E02B 15/04

Метки: воды, нефти, поверхности, сбора

...табл, 1 приведены данные о некоторых физико-механических характеристиках сорбентов, используемых в предлагаемом способе и прототипе. экспериментов сорбенты того и другого аппо прототипу) способов берутся одной фракции (100 в 2 мкм) и используется одна и та же нефть.Таблица 21060755 Составитель В. КазаковТехред И. Верес Корректор Г. ОгарТираж 673 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Т, МитейкоЗаказ 9989/32 Методика лабораторных экспериментов заключается в следующем: на поверхность воды, налитой в широкий мерный сосуд, разливается слой нефти определенной толщины, затем на нее...

Номер патента: 1062332

Опубликовано: 23.12.1983

Автор: Свашенко

МПК: E02B 7/06

Метки: верхового, земляного, крепление, откоса, сооружения

...каждого отсека откоса. Это может вызвать суффозионный вынос грунта и нарушение местной устойчивости в области подошвы каждого отсека.Таким образом, наличие водонепроницаемых полос, придавливающих грунтовый поток, создает условия для действия фильтрационных сил большой 60 интенсивности, что при быстрых, часто повторяющихся сработках водоема значительно снижает устойчивость верхового откоса, а следовательно и всего сооружения.65 Цель изобретения - повышение устойчивости сооружения при многократно повторяющихся сработках водоема.Поставленная цель достигаетсятем, что торцовые элементы установлены наклонно и уложены на дренажную прослойку, а горизонтальныеполосы выполнены в виде плоскогодренажа и сопряжены с дренажнымипрослойками, при...

Номер патента: 1062333

Опубликовано: 23.12.1983

Авторы: Евреенко, Шпартак

МПК: E02B 7/18

Метки: вакуума, водовыпусках, гидравлический, клапан, насосных, сифонных, срыва, станций

...с полостью сифониого водовыпуска 8. Нижний бьев 9 насосной станции соединен трубой 10 со стаканом 11, в котором установлен поплавок 12, ,кииематически соединенный посредством опорной сФойки 13 с подвижной дополнительной воздушной трубкой 14, сообщенной с полостью сифонного водовыпуска 8 и установленной в верхнем бьефе 15 насосной станции. Открытый торец или верхнее отверстие перфорации воздушной трубки 14, в слу-:ае выполнения ее входного конца перфорированным, установлено отватерлинии поплавка 12 на высоте,равной оптимальному напору Н насосной станции, определяемому по Формуле Нргде Но - минимальный напор насосав рабочей зоне его характеристики;Ь - потери напора в напорномтрубопроводе 2, вычисленные при движении однофазнойжидкости с...

Номер патента: 1062334

Опубликовано: 23.12.1983

Автор: Альферович

МПК: E02B 8/02

Метки: гидротехническое, сооружение

...нагрузки от натяжения перемычки под напором воды на нее со стороны верхнего бьефа, При этом за счет наклона в горизонтальном сечении опорных граней 7 (фиг.4) обеспечивается как надежное закрепление перемычки, так и отделение .ее от анкерных опор после снятия напора воды.Перемычка 2 жестко связана посредством стержней 8 с пролетным строением 4 моста, которое выполнено в виде железобетонного блока, шарнирно прикрепленного к опорам 5 с возможностью поворота вручную (с применением простейших средств) относительно горизонтальной оси 9, причем этот блок служит противовесом массе перемычки н сифона 3, Последним обеспечивается автоматическое поддержание заданного уровня воды в канале (верхнем бьефе).Для задания автоматически...

Номер патента: 1062335

Опубликовано: 23.12.1983

Авторы: Веремеенко, Робук, Скрынник, Устьев

МПК: E02B 9/00

Метки: гидроагрегата, горизонтального, капсулы, крепления

...частей 2 колонн 1,установлены лапы 10, на которых закрепленымежду собой продольные 11 и поперечные 12 ребра жесткости; Ребра 11 и12 жесткости присоединены к капсулеб генератора, Соединение верхних 2.и нижних 3 частей колонн 1 осуществлено при помощи лап 10 и профильйых полок 7 посредством шпилек 13. 6065 рые с верхней стороны оперта капсула, состоящая из обечаек, а снижней стороны колонны установлены в бетонные ниши и закреплены вних посредством арматуры с возмож 5 ностью перемещения ГЗ 1.Недостаток известного устройства заключается в том, что конструкция статора гидротурбины, имеющаяполые металлические колонны,не10 может воспринимать большие осевыенагрузки на напорах порядка 50 м.Наличие растяжек не может компенсировать...

Номер патента: 1062336

Опубликовано: 23.12.1983

Авторы: Мусаев, Павлоцкий

МПК: E02B 9/06

Метки: водосбросное, сооружение

...виде .радиальных лепестков 2 с промежутками 3 между ними, кольцевые .лотки 4 прямоугольного поперечного сечения с отверстиями 5, опирающиеся на стенки лепестков б, вертикальную шахту 7 и отводящий туннель 8. Промежутки между стенками двух смежных лепестков перекрываются плитами 9. Оголовок 1 и кольцевые лотки 4 имеют стенки, толщина которых принимается О,б 7 Н, где Н - напор воды над водосливом с тонкой стенкой. Размеры элементов, а также высоту оголовка от поверхности земли определяют исходя из условия,Чтобы при .работе водосбросного сооружения скорость восходящих потоков воды не превьзаала 1 м/с. Дляобеспечения поступления воды изверхнего бьефа в кольцевые лотки 4 5 оголовок водосбросного сооружениярасполагается на высоте 3-5 м...

Номер патента: 1062337

Опубликовано: 23.12.1983

Авторы: Кузьмин, Суровов

МПК: E02B 11/00

Метки: болот, осушения

...типа, перпендикулярны направлению максимального уклона поверхности, т.е. направлению Фильтрационного расхода грунтовых вод.Таккак фильтрационный расход грунтовыхвод учитывает помимо коэффициентаФильтрации уклон поверхности и мощность фильтрующего слоя, то целесообразно при создании осушительной системы брать за основу не направление максимального коэффициентаФильтрации, а направление фильтрационных расходов грунтовых вод. Осуществить движение грунтовых,вод по линии направления максимального коэффициента Фильтрации возможно только при совпадении указанного направления и.направления максимального фильтрационного расхода, т.е. созданием искусственных уклонов,что требует увеличения объема земляных работ, Эффективность осушения при этом...

Номер патента: 1062338

Опубликовано: 23.12.1983

Автор: Лоптев

МПК: E02B 11/00

Метки: бестраншейного, дренажа, строительства

...позволяющее осуществитьпредлагаемый способ; на фиг,2 - тоже, после укладки в траншею.Дренажное устройство,позволяющееосуществить способ стройтельствабестраншейного дренажа, включаЕт всебя дренажную трубу 1 с перфораци-ей, размещенную внутри фильтрующегоматериала. Фильтрующий материалформируют в виде эластичного рукава, и в процессе укладки осуществляют его растяжение в вертикальнойплоскости с образованием вертикального ленточного фильтра 2.Дренажное устройство укладывается в траншею дреноукладчиком ИД45который имеет направляющую трубу 3,1нож 4, профиль 5 и острую кромку 6.Способ строительства бестраншейного дренажа осуществляют следующим образом.Нри укладке.бестраншейным способом фильтрующий материал Формируют .в виде...

Номер патента: 1062339

Опубликовано: 23.12.1983

Авторы: Баховец, Бочаров, Пастушенко, Ткачук

МПК: E02B 11/00

Метки: регулятор, стока

...чертеже показана схема регулятора стока, разрез.Регулятор состоит из корпуса 1,с которым посредством муфты соединен сифон 2. В вертикальной трубе3 находятся аэрационная трубка 4 итрубка 5 на выходе которой установлены клапаны 6 и 7 и клапан 8 смембранным приводом 9. Клапаны 6 и 7ки 1.ематически через рычаг 10 и коКлапана, кинематически связанного с поплавком осадкомера, . и клапан с мембранным приво.дом. ромысло 11 соединены с поплавком 12, на выходе баллона 14, наполненногосжатым воздухом. Вертикальная труба, 3 соединена трубкой 15 с горловинойсифона 2, снабженного подвижным рукавом 16. Регулятор имеет водовыпуск 17, в котором установлена надувная камера 18. Регулятор устанав 19 ливается на выходе коллектора закрытой дренажной...

Номер патента: 1063913

Опубликовано: 30.12.1983

Авторы: Беркович, Гуменюк, Крепак, Пятов, Скороход, Сорока, Хармышев

МПК: E02B 1/00

Метки: воде, монтажа, сооружения

...близким к предлагаемомуявляется способ монтажа сооруженияна воде, включающий погружение надно водоема полого поддона методомзатопления с последующими откачкойводы из него и монтажем внутри негоконструкций 2 .Недоотатком известного способаявляется плохая заделка сооруженияв грунте, что может привести к еговсплытию,Цель изобретения - повышение надежности и удобства производстваработ засчет обеспечения устойчивости поддона.35Указанная цель достигается тем,что согласно способу монтажа сооружения в воде поддон снабжают открылками в нижней части, а после затопления поддона осуществляют засыпку 40грунтом его открылков до ликвидацииплавучести поддона. На фиг.1 показан спуск поддона наводу; на фиг.2 - заполнение поддонаводой; на Фиг,3 -...

Номер патента: 1063914

Опубликовано: 30.12.1983

Авторы: Горбачев, Кузнецов, Лазарь, Папернов, Савенко, Самойлов, Фельдман

МПК: E02B 1/00

Метки: канала, создания

...и распределенияльда по вертикали равна 0,5-0,75 полной проектной ширины, глубина соответственно равна 0,5-0,75 проектнойглубины (фиг1).По обеим сторонам пионеркой траншеи 2 оставляют полосы мохорастительного слоя 3, Снимаемый верхниймохорастительный слой из пионернойтраншеи отсыпают на бортах каналаза границей проектных отметок верхней бровки откоса, создавая дополнительно утолщенный искусственныйтеплоизоляционный слой 4 (фиг,2)Затем, в летнее время, по пионернойтраншее 2 пропускают поток воды5, нагретый за счет тепла солнечнойрадиации, В результате движения водыпо траншее 2 с уклоном более 0,0005происходит конвективный и кондуктивный теплообмен потока с мерзлым нижележащим грунтом.Известно,.что верхние слои грунтав тундре имеют большую...

Номер патента: 1063915

Опубликовано: 30.12.1983

Авторы: Боярский, Ларионов

МПК: E02B 1/00

Метки: возведения, местных, плотины

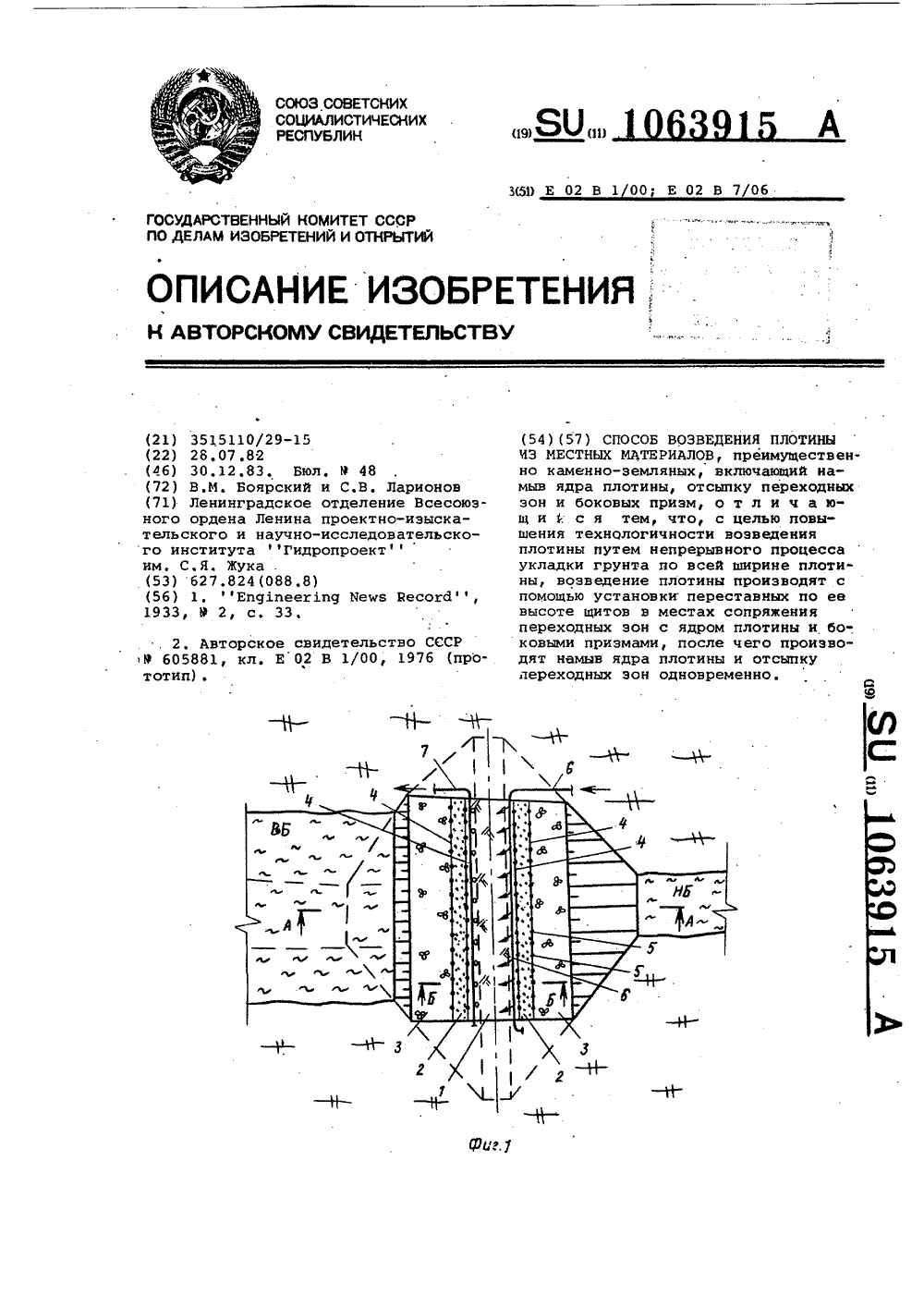

...состоящих из ядра 1 плотины, переходных зон 2 по типуобратных фильтров и боковых упорныхпризм 3, по предлагаемому способуосуществляют следующим образом.Намыв ядра 1 плотины, отсыпкупереходных зон 2 и боковых упорныхпризм 3 произВодят после установки,переставных по высоте плотины щитов4 в местах сопряжения переходныхэон с ядром 1 плотины и боковымипризмами 3, Намыв ядра 1 плотиныи отсыпку переходных зон 2 производят одновременно, .Переставные щиты 4 выполняют, например, из металлического щпунтаили листов с ребрами жесткости, связанных друг с другом замковыми соединениями 5, позволяющими перемещатьих друг относительно друга по высоте, но не допускающих большой фильтрации воды через замки 5. В началевозведения ядра 1 плотины и...

Номер патента: 1063916

Опубликовано: 30.12.1983

Авторы: Косиченко, Удумян

МПК: E02B 3/12

Метки: крепления, покрытия, полимерного, противофильтрационного

...трубы.Заказ 10485/31 Тираж 673 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 осуществляют обратную засыпку, причемво время засыпки концы полимерногоматериала придерживают. Обратную засыпку осуществляют до уровня поверхности земли, после чего свободныеконцы противофильтрационного материала склеивают с основным противофильтрационным покрытием, В местеанкерующего элемента к полимерномуматериалу приклеивают дополнительнуюполосу из такого же материала. Предлагаемое изобретение по сравнению с известным позволяет повысить надежность устройства крепления покрытия и упрощает его конструкцию. 15 Кроме того, оно обеспечивает...

Номер патента: 1063918

Опубликовано: 30.12.1983

Авторы: Иващенко, Лятхер

МПК: E02B 5/02

Метки: бетонной, откосы, смеси, укладки

...соосно рабочему органу 2 бункер 5. Рабочий орган 2 снабжен метателем 6 бетоннойсмеси, связанным с последним посредством опоры, выполненной в виде . 45кронштейна 7, и пружин 8, причемкронштейн 7 жестко связан с рабочиморганом 2, а пружины 8, в свою очередь, жестко связаны с кронштейном7 и метателем б. Метатель б выполнен в виде роторов 9, снабженных дебалансами 10, расположенными симметрично относительно оси 11 выходного,отверстия (не показано) метателя 6.Устройство работает следующимобразом.Базовую машину 1 устанавливают набровке откоса с возможностью перемещения вдоль него, Стрелу 4 выставляют параллельно поверхности откоса,Рабочий орган 2 вместе с бункером 5,и метателем б перемещают в крайнююнижнюю точку откоса. Бетон...

Номер патента: 1063919

Опубликовано: 30.12.1983

Автор: Бутин

МПК: E02B 7/20

Метки: затвор, судоходного, шлюза

...4.Затвор состоит из пролетного строения 1, нижнего основного опорно-ходового устройства, выполненного в виде опоры 2 скольжения, опирающейся на монорельс 3, верхнего опорно-ходового устройства, выполнен. ного в виде опор 4 скольжения, опирающихся на рельсы 5. Монорельс 3 фуложен по флютбету 6 камеры шлюза в плоскости, проходящей через центр тяжести пролетного строения 1. Верхние рельсы 5 расположеяы на устоях 7 по обе стороны большой шкафной ниши 8. Каждая из опор 2 и 4 соединена с пролетным строением 1 через шарнир 9, ось которого перпендикулярна направлению движения строения 1,Для необходимого в эксплуатации поперечного, перемещения основные опоры 2 и 4 оборудованы одним из известных устройств, например катковыми опорами,Для...

Номер патента: 1063920

Опубликовано: 30.12.1983

Авторы: Ковшевацкий, Куковский, Щедрин

МПК: E02B 7/44

Метки: воды, канале, откосами, открытом, уровня

...ц 1 и устройство находится в закрытом положении ты на две части, и ограничители 2. так как сила давления воды, действующаяНедостатками указанного устройства на перфорированную часть 4, больше, чем . являются низкая надежность и зйачитель-,сила, действующая на. сплошную часть 3. Уст ная материалоемкость, ройство будучи опертым на ограничитель 10,Цель изобретения - повышение надеж- йаходится в закрытом положении. При воз ности и снижение материалоемкости. растании уровня воды в верхнем бьефе ра 15Указанная цель достигается тем, что бочая площадь сплошной трапецеидально устройство для регулирования уровня воды части 3 затвора возрастает, что приводит в открытом канале с откосами снабжено; к возрастанию гидростатического давления...

Номер патента: 1063921

Опубликовано: 30.12.1983

Авторы: Глазунов, Гроссман, Зайцев, Матюхина, Пикина

МПК: E02B 8/06

Метки: водовода, возведения, напорного, обделки, подземного

...способу возведения обделки напорного . подземного водовода секции облицовки изготавливают при температуременьше минимальной температуры воды вводоводе в эксплуатационный период и скрепляют диаметрально устанавливаемыми тяжа-ми, а после монтажа секций и бетонирования затрубного пространства в момент при.обретения бетоном прочности, численно равной на контакте облицовка - затрубный бетон при расширении облицовки за счет тепловыделения бетона, демонтируют тяжи.Кроме того,.бейнную смесь затрубного.пространства охлаждают до температуры,обеспечивающей, температурный перепадмежду облицовкой на момент снятия тяжейи водой в эксплуатационный период до 10 Си более. 63921 Способ осуществляют следующим образом.Металлическую облицовку изготавли-....

Номер патента: 1063922

Опубликовано: 30.12.1983

Автор: Бурдинский

МПК: E02B 8/06

Метки: флютбет

...запаса,Йа фиг. 1 изображей флютбет гидротехнического сооружения, общий вид; на фиг. 2 - фрагмент водобоя.%Флютбет включает гибкий понур 1, фундаментальный блок 2 сооружения 3 и водобоя 4. Водобой состоит из железобетонных плит 5, противофильтрационного экрана б, уложенного наклонно или горизонтально, и грунтовой пригрузки, разделенной на продольные секции 7.Флютбет работает следующим образом. В случае образования сквозного повреждения в противофильтрационном экране, образованном основаниями каждой секции 7,фильтрационный поток устремляется в обо.дочку секции 7, заполненнук) грунтом, и создает в ней избыточное давление, которое передается на плиту 5 защитного покрытия, стремясь приподнять ее или опрокинуть.Фильтрационному...

Номер патента: 1063923

Опубликовано: 30.12.1983

Авторы: Бердников, Крошкин

МПК: E02B 9/04

Метки: водозабор, плотинный

...перегородки 5 и пониженного участка 6, а также отводящий участок 7 русла,Водоподпорное сооружение размещено на участке русла 1 за зарегулированным руслом 2 для обеспечения пропуска селевого потока, минуя створ 3 водозабора.Участок 4 смещен вниз от входа в зарегулированное русло 2 на расстояяие 2, = (0,6 - 0,8) В (где В - ширина устой. чивого подводящего русла) для образования в руслерекй при паводках меньше, чем селевые зоны с неразмывающими ско- ростями. По сравнению с участком б участок 4 выйолней повышенным на 0,5 м.для обеспечения защиты от селевого потока зоны берега, примыкающего к створу 3 во- дозабора.35 40 й Под воздействием участка 4 селевоя. поток отклоняется в направлении берега противоположного от зоны размещения створа 3...
