E02B — Гидротехнические сооружения
Гидротехническое сооружение
Номер патента: 1280094
Опубликовано: 30.12.1986
МПК: E02B 3/06, E02D 29/02
Метки: гидротехническое, сооружение
...анкера оболочки второго яруса, УстацяилцваотОбо 1 очку втс 1 рого яруса с ЕЕкерующимэлементом. При этом анкер занимаетпроектцое положение цяд засыпкой внижней оболочке, и заполняют оболочку засыпкои до уровня несколько меньшего проектного расположения анкераОболоки слРдующего яруса и т.ц,устанавливая;т последнюю оболочку изаполнеиот ее засыпкой ца проектную высоту, мсцтрукт иестроку и т,д,Б зависимости от преобладаощегонаправление внешних Горизонтлльныхсил и назначения сооружения анкерующие элементы могут состоять из отдельных жестких плит различной в плане конфигурации и крепиться к обо лочкам как с внутренней стороны,так и с наружной.На фег.б привецен вариант оградительного сооружения,которого в нижнем ярусе оболочки расположены в...
Причально-посадочная площадка морской стационарной платформы
Номер патента: 1280095
Опубликовано: 30.12.1986
Авторы: Мамед-Заде, Мелькумов, Пестряев, Саркисов
МПК: E02B 17/00, E02B 3/22
Метки: морской, платформы, площадка, причально-посадочная, стационарной
...СССРпо делам изобретений и открытий113035, Москва, )К, Раушская наб д.4/5 Производственно-полиграфическое предприятие, г,Ужгород, ул,Проектная,4 Изобретение относится к защитеморских стационарных сооружений, вчастности буровых платформ.Целью изобретения является расширение эксплуатационных возможностейи снижение усилий от волновых нагрузок и навала судов,На фиг.1 представлена причальиопосадочная площадка морской стационарной платформы, общий виц; нафиг.2 - разрез Л-А на фиг,1,Причально-посадочная площадка. морской стационарной платформы состоит из посадочной площадки 1, жестко связанной посредством труб 2 с поплавком 3. Площадка посредством тросов ч связана с механизмом перемещения 5 (подъема и спуска), установленным на платформе 6,...
Защитное устройство причально-посадочной площадки стационарной морской платформы
Номер патента: 1280096
Опубликовано: 30.12.1986
Авторы: Загорулько, Кочаров
МПК: E02B 17/00, E02B 3/22
Метки: защитное, морской, платформы, площадки, причально-посадочной, стационарной
...трубе 1 выскочить из них.2, Упругая деформация элементов 1,2, 3, 6 и 8 устройства дает возможность значительно поглотить ударныенагрузки от наваля судна,Изобретение относится к гидротехническому строительству и может бытиспользовано для обеспечения защитьморских стационарных сооружений, вчастности буровых платформ, от навала судов.Целью изобретения является повышение эффективности защиты путемуменьшения разрушающего действия отнавала судов,На фиг.1 изображено устройство,вид спереди; на фиг.2 - то же, вплане; на фиг.3 - то же, что на фигвид сбоку.Защитное устройство причально-посадочной площадки включает отбойноеприспособление в виде вертикальнойтрубы 1 с вращающимися амортизационными кольцами 2, торцы вертикальнойтрубы...
Способ возведения сооружений из сыпучего материала
Номер патента: 1280097
Опубликовано: 30.12.1986
Авторы: Бубенникова, Жолнерович, Зеленков, Пантелеев
МПК: E02B 7/06
Метки: возведения, сооружений, сыпучего
...возведении сооружений приотрицательных температурах воздухаиз отходов промышленных предприятий,например золы ТЭС, фосфогипса и других материалов, находящихся по условиям технологии производства в разогретом, сухом состоянии с температурой 100 и более градусов Цельсия. 1 ОЦелью изобретения является повышение эффективности строительства,На чертеже представлен фрагментвозводимого сооружения, поперечный15разрез.На .чертеже позициями обозначено:1 - тело сооружения; 2 - слой сыпучего материала (золы), 3 - теплоиэолирующее покрытие из фильтрующего материала; 4 - снег; 5 - направление 2 Одвижения воды при таянии снега.Порядок возведения сооружения по,предлагаемому способу на примеретепловой электростанции,После сгорания твердого топливав...
Способ возведения противофильтрационной диафрагмы грунтовой плотины
Номер патента: 1280098
Опубликовано: 30.12.1986
Метки: возведения, грунтовой, диафрагмы, плотины, противофильтрационной
...Ж. Раушская наб д,4/5 Производственнополиграфическое предприятие, г.ужгород, ул.Проектттая,Изобретение относится к гидротехническому строительству и может бытьиспользовано при возведении противофильтрационных элементов грунтовыхплотин,Целью изобретения является удешевление, упрощение технологии и ускорение темпов возведения противофильтрационной диафрагмы в плотине иэгрунтовых материалов,На чертеже показана схема возведения противофильтрационной диафрагмы грунтовой плотины,При возведении очередного слоя 1противофильтрационной диафрагмы,например, из асфальтобетона на ее наращиваемую поверхнос.ть 2 устанавливаотвыполненный трапецеидальной формы впоперечцом сечении пуансон 3. Затемсоответственно Отсыпают и уттттотняютслой материала тела...
Устройство для спуска молоди рыб через плотину
Номер патента: 1280099
Опубликовано: 30.12.1986
Авторы: Барекян, Мосиевский, Рипинский
МПК: E02B 8/08
Метки: молоди, плотину, рыб, спуска
...определяется из соотношения где с 1 - диаметр выходного отверс 22тия 6;дя - перепад бьефов;х - расстояние от выходногоотверстия 6 до расчетногосечения;К - угол наклона трубы-конфузора 1 к горизонту,Устройство для спуска молоди рыб через плотину работает следующим образом. Находящаяся в верхнем бьефе 3 плотины 2 молодь рыб при прокатных миграциях увлекается током воды в трубу-конфузор 1,закрепленную в теле плотины 2. На входе в трубу-конфузор 1 во входном отверстии 5 молодь рыб испытывает внешнее давление, соответствующее глубине их обитания .Ь. При движении по трубе-конфуэорув соответствии с законом Вернули молодь рыб будет испытывать с однойстороны увеличение давления от эаглубления под уровень свободной поверхности верхнего бьефа 3, с...
Рыбозащитное устройство
Номер патента: 1280100
Опубликовано: 30.12.1986
Авторы: Белов, Ващинников
МПК: E02B 8/08
Метки: рыбозащитное
...воды, состоящим иэ насоса (не показан) и напорного трубопровода 5, Каждый корпус Аь выполнен с щелевым отверстием о по всей длине корпуса 4 и обращен щелью к сетчатому полотну 1,Сетчатое полотно 1 может бытьвыполнено в виде усеченного конуса (фиг,З) или усеченной пирамиды,имеющих рыбоотвод 7. В этом случае перфорация 8 в трубах 3 может быть выполнена по винтовой линии, а щелевое отверстие 6 в корпусе 4 - переменного сечения, сужающимся к рыбоотводу 7.Устройство работает следующим образом.Вода поступает через сетчатое полотно 1 из воцоисточника в окно 2,а далее - в водозаборное сооружение. Рыба и мусор, задерживаемые сетчатым полотном 1, смываются с него водой иэ перфорированных труб 3. Трубы 3 вращаются специальным приводом с...
Способ б. и. болячевского возведения гидротехнического сооружения
Номер патента: 1281617
Опубликовано: 07.01.1987
Автор: Болячевский
МПК: E02B 1/00
Метки: болячевского, возведения, гидротехнического, сооружения
...концу внутреннего блока 1 навешивают охватывающий его по периметру наружный блок 2 с помощью гибких растяжек 4.Для Фиксации постоянного размера 35 кольцевого зазора 5, анкеровки блоков 1 и 2 при установке их на дно водоема между блоками 1 и 2 устанавливают стойки 6 монтажного кондуктор 3 в количестве не менее трех, 40 Стойки 6 устанавливают в направляющих пазах, образованных парами швеллеров 1 и 8, расположенных друг про" тив друга по внутреннему периметруФнаружного блока 2 н по внешнему пе риметру внутреннего блока 1. Блоки 1 и 2 фиксируют на стойках 6 с помощью металлических упоров 9, выдвигаемых иэ стоек 6 через специальные прорези (не показаны), 50Для увеличения жесткости блоков в процессе транспортировки, установки на дно и на...
Способ образования выемки канала безнапорным потоком воды
Номер патента: 1281618
Опубликовано: 07.01.1987
Авторы: Аллабергенов, Купершенский, Медведев, Харатов, Шапиро, Юлдашев
Метки: безнапорным, воды, выемки, канала, образования, потоком
...после их отстоя воду отводят в зону канала 5, расположенную между дамбами 6, и используютее для образования выемки канала наследующем его участке 22. 20 1. Способ образования выемки канала беэнапорным потоком воды по заранее выполненной пионеркой траншее,связанной с аккумулирующей емкостью,о т л и ч а ю щ и й с я тем, что, сцелью снижения трудоемкости и стоимости разработки русла канала, сокращения объемов земляных механизи.рованных работ и уменьшения объемовпотребляемой воды, образование кана 30 ла осуществляют послойно посредствоммногократной разработки и размывадо проектной ширины канала дополнительных пионерных траншей, каждуюиз которых выполняют по дну частично35 размытого потоком канала с большимуклоном дна, чем предыдущую, и...
Способ гашения волн в жидкости и устройство для его осуществления
Номер патента: 1281619
Опубликовано: 07.01.1987
Автор: Арабаджи
МПК: E02B 3/06, G01M 10/00
Метки: волн, гашения, жидкости
...импульсов на выходе 26, а их длительность определяется временем срабатывания запоминающих элементов 18 и 20 управляющего блока 10.Продольный размер 0 устройства (размер в направлении распространения падающей волны) определяется продольным размером д корпуса 5 и амплитудой А смещения перегородок 1(Р= =И+А). Амплитуда же смещения перегородок 1 определяется амплитудой А падающей волны (АаА). Для обеспечейия максимального использования рабочего объема бассейна 2 целесообразно устанавливать устройство непосредственно около стенок бассейна 2 (фиг. 1)С помощью предлагаемого устройства способ реализуют следующим образом. Гашение внутренней волны частотой у осуществляют, преобразуя ее волны с частотами я+пи, периодически с частотой М изменяя...
Свайная набережная
Номер патента: 1281620
Опубликовано: 07.01.1987
Автор: Дубин
МПК: E02B 3/06
Метки: набережная, свайная
...представляет набережную в виде тонкой подпорной стенки типа "больверк".Распор от обратной засыпки и от полезной нагрузки на территории набережной воспринимается ее сваями 1 за счет их заглубления в грунтовое основание и за счет удерживающей способности анкерного устройства 3. При этом, в интервалах между сваями указанный распор первоначально воспринимается открылками 6 и заслонками 5, перекрывающими зазоры между открылками смежных свай и опирающимися на эти открылки. Открылки 6 передают воспринимаемый ими и заслонками 5 распор на сваи 1 через косынки 7 и сварные швы их взаимного соединения. Одновременно заслонка 5 совместно с фиксаторами 8, соединенными между собой планкой 9, удерживают открылки 6 смежных свай 1 в плотном...
Фильтрующая плотина
Номер патента: 1281621
Опубликовано: 07.01.1987
Автор: Докин
МПК: E02B 3/10
Метки: плотина, фильтрующая
...спереди; на фиг. 3 - то же,поперечный вертикальный разрез примногорядном расположении упругихкольцевых элементов; на фиг4 -то же, при расположении упругих кольцевых элементов в шахматном порядкепо площади .поперечного сечения.Фильтрующая плотина выполнена иэкольцевых упругих элементов 1, насаженных на тросы 2, которые закреплены анкерами 3 в откосах естественного русла 4, по которому течет поток 5.Фильтрующая плотина работает следующим образом.Поток воды 5 с наносами (в томчисле и грязекаменный лоток) проходитпо руслу 4 и, доходя до плотины, задерживается, причем часть потока(вода с мелкими наносами) имеет возможность постепенно просачиваться .сквозь плотину, что позволяет зарегулировать поток - задержать крупныенаносы и снизить...
Сборная полузапруда
Номер патента: 1281622
Опубликовано: 07.01.1987
Авторы: Богатов, Кузнец, Лях, Рось, Савоченко
МПК: E02B 3/10
Метки: полузапруда, сборная
...в быстроточных сооружениях. плоские блоки устанавливают друг па друга, присоединяя путем совмещения выступов б одного блока соответственно в отверстия 5 другого. Зеркальное соединениеблоков полузапруды в плане имеетФорму неправильных многоугольников.Монтаж блоков осуществляют в следующем порядке. С береговым устоем (не показан)шарниром 11 соединяют стороны 7 и 8на всем протяжении откоса. Последующие блоки при установке соединяют 5 через монтажную петлю 4 посредствомштырей 12, а между собой - шарниром 11,Предлагаемая конструкция плоских 10 блоков О -образной формы позволяетвести ускоренный монтаж блоков, используя для этих целей обыкновенную траверсу, предварительно собирая блоки на месте их изготовления, что 15 обеспечивает...
Устройство для закрепления грунта внутри оболочки
Номер патента: 1281623
Опубликовано: 07.01.1987
Автор: Котов
МПК: E02B 3/12
Метки: внутри, грунта, закрепления, оболочки
...10, автономно соединеннымис каждой секцией листового анода 3 иобеспечивающей регулируемую подачуэлектролитов в грунт под концентрические секции листового анода 3.Устройство работает следующимобразом,силовые гидроцилиндры 7, упорнуюконструкцию 8, механизм 6 погруженияи извлечения дренажа-катода 4, и самдренаж-катод 4 с изолирующим наростком 5. Секция листового анода 3 идренаж-катод 4 подключают посредством кабелей соответственно к положилита, выделяющегося на контакте срабочей частью дренажа-катода 4. Процесс закрепления грунта сочетаетсяс его интенсивным уплотнением подсовместным воздействием статическойобжимающей нагрузки и направленного,вниз фильтрационного давления электроосматического потока. Кроме того, припропускании...
Берегозащитное сооружение
Номер патента: 1281624
Опубликовано: 07.01.1987
Авторы: Тевдорашвили, Чадунели, Шилакадзе
МПК: E02B 3/12
Метки: берегозащитное, сооружение
...процесс за счет их соудафиг, 2 и 3 - разрез А-А на фиг, 1, рения, Шахматное расположение блоБерегозащитное сооружение состоит ков обеспечивает гашение энергиипотоиз блоков 1, установлейных в берего- ка созданием подпора и соударения15вой части русла. Блоки 1 выполнены со поверхностных струй с донными. скошенными верхними гранями, открытыми торцами и сквозными придонными Использование предлагаемого изоботверстиями 2. Блок 1 имеет вид ло- ретения позволит эффективно защитить манной плиты Л-образной формы в по- берег от размыва посредством интенперечном сечении. Установленные в сивного накопления берегоформирующих шахматном порядке блоки 1 соединены отложений, ускорить процесс монтаж- между собой шарниром 3 в местах сты- ных работ и...
Устройство для раскладки пленки
Номер патента: 1281625
Опубликовано: 07.01.1987
Авторы: Айзман, Гончаров, Хоменко
МПК: E02B 3/16
...краевсмежных полотнищ пленочного материала. На раме 1 установлены рабочие органы 3 для соединения смежных полотнищ пленочного материала в сплошнойэкран методом скручивания их краев.Рабочие органы 3 выполнены в видепустотелого конуса с продольной щелью вдоль образующей, которая снабжена двумя вертикальными направляющими4 и 5, которые при этом расположеныв плоскости, касательной к образую"щей, Рабочие органы 3 установлены нараме 1 щелью вдоль линии стыка краевсмежных полотнищ, Диаметр входного.отверстия рабочего органа 3 - большее основание усеченного конуса - равен величине подворота краев пленочного материала, а диаметр выходногоотверстия - меньшее основание усеченного конуса - равен 0,15 величиныдиаметра входного...
Способ создания противофильтрационной облицовки канала
Номер патента: 1281626
Опубликовано: 07.01.1987
МПК: E02B 3/16
Метки: канала, облицовки, противофильтрационной, создания
...покрытия дна и откосов укладываются упоры для плит в виде бетонных кубиков 10, которые заделываются цементным раствором 11.Способ осуществляют следующим образом.По дну канала укладывают монолитный бетон 1 толщиной 15 см и одновременно заделывают в него на 20-30, см пленку 3 и полосу защитной прокладки 4. После этого из пленки 3 выполняют компенсатор 6 деформаций в виде вертикальных складок пленки. Устанавливают бетонные кубики 10, проклеивают предварительно концы защитных прокладок 4 битумно-полимерной мастикой и опускают поверх них сборные плиты 2 так, чтобы их нижняя поверхность приклеивалась. Затем поверх кубиков 10 наносится цементный раствор 11. После предварительно проведенного предэксплуатационного наполнения канала, которое...
Способ перекрытия русла реки
Номер патента: 1281628
Опубликовано: 07.01.1987
Авторы: Бердыев, Голубев, Меламут, Нешин, Самарин
Метки: перекрытия, реки, русла
...1 без выполнения сложных подводных земляных работ по планировке трассы. Распределительный пульпопровод 4 соединяют с береговым пульпопроводом 9 посредством звеньев труб, соединенных шарнирами и уложенных по верховому откосу 3. Отключение распределительного пульпо" провода 4 в процессе производства работ по перекрытию оставшегося участка 5 русла реки 1 осуществляют с помощью задвижки 10.Распределительный пульпопровод 4, дно оставшегося участка 5 русла реки 1, а также часть торцового откоса 11 закрывают эластичным экраном 12, кромку 13 которого, расположенную со стороны верхнего бьефа (ВБ), закрепляют на дне русла, например, за распределительный пульпопровод 4. например, с помощью грузов 15, Врезультате этого смоченный периметроставшегося...
Способ возведения массивных бетонных сооружений
Номер патента: 1281629
Опубликовано: 07.01.1987
Авторы: Варфоломеева, Дудин, Лаврова
Метки: бетонных, возведения, массивных, сооружений
...заключающийся в послойном бетонировании блоков с использованием теплоизоляционных покрытий, при осуществлении бетонирования отдельными участками на поверхности блока со снятым на этот период теплоизоляционным . покрытием, о т л и ч а ю щ и й с я тем, что, с целью снижения трудозатрат, в пределах очередного блока бетонирования создают теплоиэоляционный экран путем подачи теплого воздуха че-. рез перфорированные трубы, устанавливаемые по контуру блока бетонирования. 2. Способ по п.1, о т л и ч а ющ и й с я тем, что, с целью устранения схватывания бетонной поверхности с теплоизоляционным покрытием при застывании бетона в строительном блоке, между верхним уложенным слоем бетона и теплоизоляционным покрытием укладывают прокладки. 1...
Водопропускное сооружение
Номер патента: 1281630
Опубликовано: 07.01.1987
МПК: E02B 8/06
Метки: водопропускное, сооружение
...концевой части15 порога б х/(В+С) = 1,2 - 1,7. Вдальнейшем соотношение удельных расходов с 1 /с 1 по ширине порога несколько снижается, принимая постоянную величину порядка 0,65. 35Верхним бьефом 1 служит водохранилище гидроуэла или его подводящий канал, а также участок канала, расположенный перед перепадом местности. В качестве нижнего бьефа 2 мо ет быть русло, сопрягающий канал ибо участок канала, расположенный ниже перепада.Устройство работает следующим образом, 45При пропуске расхода всеми пролетами 5 симметричная работа сооружения 1) на пороге 6, плоская концевая часть которого выступает в сторону нижнего бьефа 2, за низовой гранью 50 промежуточного быка 8 происходит растекание потоков, формируемых смежными пролетами. На некотором...
Способ привлечения рыб в рыбопропускной шлюз
Номер патента: 1281631
Опубликовано: 07.01.1987
Авторы: Левашова, Пейсахович, Старцев
МПК: E02B 8/08
Метки: привлечения, рыб, рыбопропускной, шлюз
...из трех эапорных устройств 5-7, находящихся в непосредственном соприкосновении с неподвижной решеткой 3. В каждом иэ устройств 5-7 выполнены горизонтальные щели 8. Каждое из устройств 5-7 снабжено индивидуальным подъемным механизмом 9, размещенным на пролетном строении 2.Подъемные механизмы 9 могут быть выполнены, например, в виде силовых цилиндров, связанных с насосной установкой 10, размещенной на пролетном строении 2, На пролетном строении 2 со стороны верхнего бьефа установлена подвижная шторка 11,скользящая нижней кромкой по плоскости пролетного строения 2Обозначены также отстойная зона 12 и борта 13 лотка-накопителя 1.Способ осуществляют следующим образом. В зависимости от уровней бьефовподвижную шторку 11 устанавливаютна...
Способ монтажа металлической облицовки водовода в туннеле
Номер патента: 1281632
Опубликовано: 07.01.1987
Авторы: Кобзев, Либерман, Смирнов
МПК: E02B 9/06
Метки: водовода, металлической, монтажа, облицовки, туннеле
...и может быть использовано для строительства деривационных ГЭС и других народнохозяйственных объектов, где необходимы 5 водоводы в туннеле.Цель изобретения - сокращение сроков, повышение качества работ и уменьшение стоимости монтажа.На фиг. 1 изображен туннельный водовод с металлической оболочкой, продольный разрез; на фиг. 2 - водовод, поперечный разрез; на фиг,3 первоначальное положение звеньев; на15 фиг. 4 - последующая установка зве,ньев.Монтаж металлической облицовки осуществляют следующим образом. лицовки водовода в туннеле, включаю О щий последовательную подачу звеньевоблицовки в туннель, закрепление их,сооружение опалубки, бетонированиезатрубного пространства, сваривание стыков между звеньями облицовки, 25 о т л и ч а ю щ и й...
Устройство для очистки поверхности воды от нефтяных и масляных загрязнений
Номер патента: 1281633
Опубликовано: 07.01.1987
Авторы: Беличенко, Державец, Мурашев, Семанов
МПК: B63B 35/32, E02B 15/04
Метки: воды, загрязнений, масляных, нефтяных, поверхности
...для распыла химпрепарата. Подача собирателя нефти из стационарной или переносной емкости 9 к соплу 5 осуществляется дозирующим насосом 10. Сжатый.воздух через шланг 11 подается от штатной системы сжатого воздуха нефте- сборщика.В предлагаемом устройстве концентрирование нефти и масел между захватами 2 происходит с помощью химического собирателя. Собиратели нефти представляют собой композиции поверхностно"активных веществ, нерастворимых в воде, которые при попадании на водную поверхность растекают ся и оказывают при этом воздействие на предметы и преграды, препятствующие растеканию. Если на пути собирателя встречается нефтяная пленка, препарат способствует сокращению ее площади, повышению толщины и концентрированию пятна...

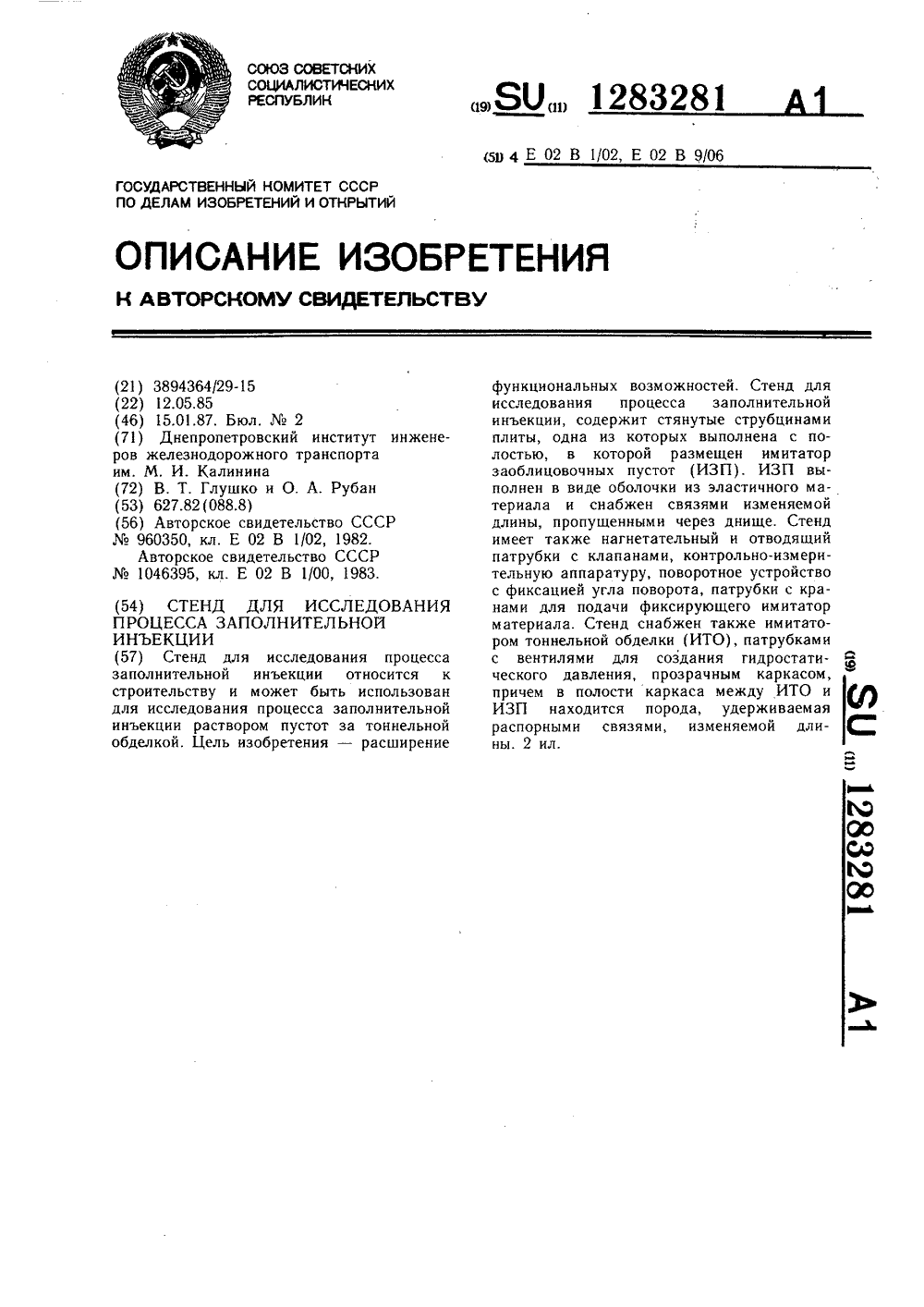

Стенд для исследования процесса заполнительной инъекции
Номер патента: 1283281
Опубликовано: 15.01.1987
Метки: заполнительной, инъекции, исследования, процесса, стенд
...6 и придания оболочке 10 посредством шарниров 9 и болтовых соединений 5 и 8 определенного фиксированного гайками 8 и пружинами 7 положения создаются заоблицовочные пустоты любой конфигурации, формы, размера как в плане, так и по высоте и расположенные на любом участке стенда. Форма и размеры заоблицовочных пустот имитируются также при загрузке породы с заданной трещиноватостью, заданных размеров по высоте. Затем устанавливается плита-имитатор тоннельной обделки 15 с патрубками нагнетательным 17 и отводящим 18 с клапанами и контрольно-измерительной аппаратурой 19. Устанавливается верхняя плита 13 с резьбовыми отверстиями, через которые проходят распорные связи 14 изменяемой длины, например, в виде болтов, имеющих полимерную пленку....
Оградительное сооружение
Номер патента: 1283282
Опубликовано: 15.01.1987
Авторы: Арсеньев, Буданов, Годес, Климов, Михлин, Ольшевский, Остюков, Певзнер, Редянов, Рубцов, Смородинов
МПК: E02B 3/06
Метки: оградительное, сооружение
...9 шарнирно и связаны тросиком 12 для ограничения раскрытия.На внешней поверхности оболочек 1 диаметрально противоположно размещены стыковочные приспособления 13. В оболочке 1 и пластинчатых захватах 10 для их соединения выполнены отверстия 14 и 15.Сооружение возводят следующим образом.На подготовленное в заданных местах основание 4 устанавливают центральные 2 и периферийные 3 блоки. Площадь цент ральных блоков 2 назначают вдвое большей площади периферийных блоков 3, поскольку на каждый центральный блок 2 предусмотрено опирание двух оболочек 1. После определения высотных отметок блоков 2 и 3 и несущей способности основание 4 в оболочках выполняют вырезы 5 на глубину, обеспечивающую заглубление оболочек 1 в грунт основания 4 под...
Причал
Номер патента: 1283283
Опубликовано: 15.01.1987
Авторы: Дубровский, Зеленский
МПК: E02B 3/06, E02D 29/02
Метки: причал
...устойчивость причала, а в период эксплуатации улучшает условия работы лицевой стенки, загружая ее пролет вертикальной силой и создавая изгибающий момент, противоположный по знаку моменту от распорного давления засыпки (благодаря расположению узлов крепления жестких опорных элементов 6 к ограждающей конструкции ниже узлов крепления к ней наклонных стоек 4.Объемный монтажный блок ограждающей конструкции может быть выполнен из пакетов (фиг, 1 - 3), составленных из шпунтин, и доставлен к месту строительства на понтоне либо может состоять из соединенных между собой металлических труб, В последнем случае монтажный блок (при герметизации труб) обладает плавучестью и может транспортироваться к месту производства работ на плаву при помощи...
Гаситель катящихся волн
Номер патента: 1283284
Опубликовано: 15.01.1987
Авторы: Биленко, Исаков, Лавров
МПК: E02B 8/06
Метки: волн, гаситель, катящихся
...калапан 9 регулирует не обходимое открытие выходного отверстия из камеры 1 путем натяжения тросов 11, прикрепленных к поплавкам- противовесам 13. Пля предотвращения открытия запорного клапана 9 на величину, превьппающую расчетную, и недопущения захвата воды из подгребневого слоя потока размеры противовесов-поплавков 13 устанавливаются так, чтобы импульс силы веса противовесов- поплавков 13 был больше количества движения массы жидкости в гребне волны, поступающей на нож-отсекатель 6 и в камеру 1. 4 2При набегании на нож-отсекатель 6 волна срезается, обратньп клапан 3 под действием волны открывается и пропускает волну в камеру 1, воздух из камеры вытесняется через отвЕрстие 8, а вода сбрасывается обратно в быстроток через...
Способ возведения противофильтрационной диафрагмы
Номер патента: 1283430
Опубликовано: 15.01.1987
Авторы: Галинский, Лирник, Чернухин
МПК: E02B 3/16
Метки: возведения, диафрагмы, противофильтрационной
...и упрощение процесса укладки его в траншею.На фиг. 1 показана схема противо фильтрационного экрана в момент его сворачивания, вид спереди, на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 схема разворачивания противофильтра пуюнного экрана в траншее.Способ реализуется следующим образом,На дневной поверхности раскладывают противофильтрационный экран 1 20 с жестко присоединенными к нему шлангами 2 из эластичного материала. Затем к патрубкам 3 эластичных шлангов 2 подсоединяют воздуховод 4 для подвода сжатого воздуха. После этого противофильтрационный экран 1 с эластичными шлангами 2 плотно сворачивают от краев к середине, образуя кассету 5, состоящую из двух рулонов б и 7. Вслед за этим кассету 5 вертикально...
Подпорное сооружение
Номер патента: 1288245
Опубликовано: 07.02.1987
Авторы: Гурко, Ли, Никоноров, Шаграй
Метки: подпорное, сооружение
...подпорного сооружения придает облицовке гибкость и позволяет без нарушения ее целостности воспринимать значительные деформации, возникающие в насыпи 1. .3 О Благодаря выступам 3, дйскретно размещенным на контактной поверхности 4 плит 2, между последней и поверхностью откоса насыпи образуется непрерывная полость, а вязкопластичный заполнитель 6 из твердеющего материала, помещенный в эту полость через впускные отверстия 7, образует одно- . родный по своим деформативным свойствам сплошной водонепроницаемый слой 4 О облицовки. При этом заполнитель 6 защищает насыпь от контакта с водой и, кроме того, гарантирует целостность облицовки, предохраняет насыпьот размыва и связанных с ним значительных ее деформаций и повреждений облицовки....
Устройство для образования вертикальной противофильтрационной завесы
Номер патента: 1288246
Опубликовано: 07.02.1987
Автор: Танклевский
МПК: E02B 3/16
Метки: вертикальной, завесы, образования, противофильтрационной
...И,Горная Сирохма Тираж 606 ВНИИПИ Государственного ко по делам изобретений и о 113035, Москва, Ж, Рауш 4аказ 7776/25 Подтета СССрытийая наб но д. 4 изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 На фиг.1 показано устройство в работе, вид сбоку, без передней стенки кожуха; на фиг.2 - разрез А-А на фиг.1 Устройство навешивается на базовый трактор (не показан) и содержито нож 1, установленный под углом 20 к поверхности грунта. На кромке ножа 1 шарнирно укреплен кожух 2, снабженный направляющей 3, а также дополнительной направляющей 4, установленной в задней части кожуха 2. В верхней части кожуха 2 установлен рулон 5 пленки и выполнена впускная щель б. Вдоль основной направляющей 3 выполнена выпускная щель 7,...
