E02B — Гидротехнические сооружения
Устройство для прокладки кротовых дрен
Номер патента: 1569381
Опубликовано: 07.06.1990
Автор: Кандауров
МПК: E02B 11/02
Метки: дрен, кротовых, прокладки
...- повышение качества прокладываемых кротовых дрен,На фиг. 1 показано устройство, вид сбоку; на фиг. 2 в . схема последовательных операций по Аормированию кротовых дрен.Устройство состоит из рамы 1 с жестко закрепленным на ней вертикальным ножом 2 с дренером 3С рамой 1 шарнирно соединена станина 4 с последовательно установленными на ней уплотнителями 5. Уплотнители 5 выполнены в виде пластин, жестко закрепленных на стойках 6. Пластины 5 установлены наклонно поочередно со смещением влево и вправо от оси дренера 3. Сдседние пластины 5 имеют прямопротивоположные углы наклона и снабжены передней режущей кромкой с острым. углом вхождения,в почву. На конце станины 4 имеется присыпатель 7.Устройство работает следующим образом.При движении...
Кротователь
Номер патента: 1569382
Опубликовано: 07.06.1990
Автор: Каскулов
МПК: E02B 11/02

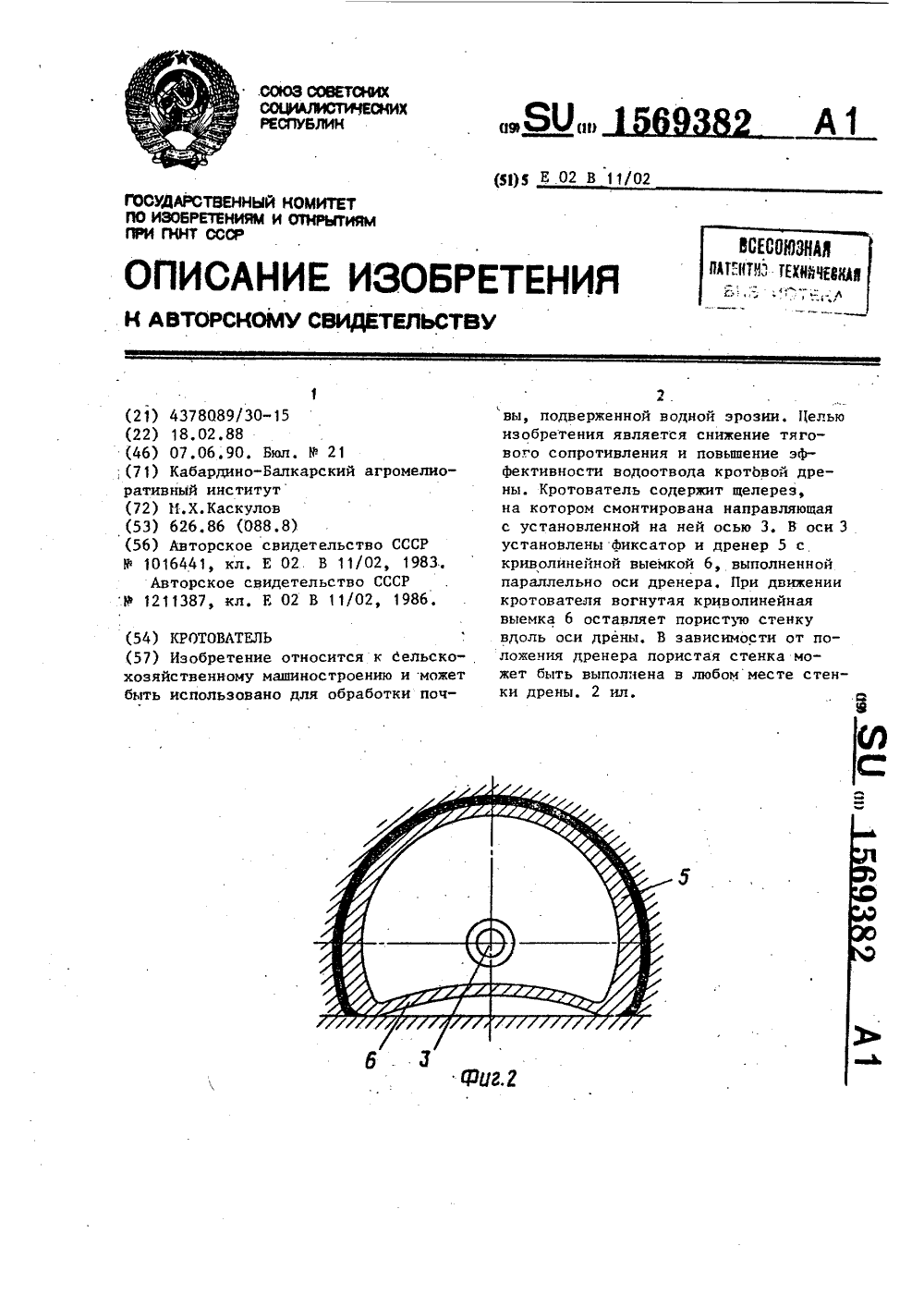

Метки: кротователь
...стенка олнена в любом местказ 1428 Тираж 534 ПодписноеИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., д, 4/5 ул. Гагарина,10 Производственно-издательскии комбинатч"Патент" г.уж Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для обработкипочвы, подверженной водной эрозии.Целью изобретения является сниже"5ние тягового сопротивления и повышениеэАФективности водоотвода кротовойдрены,Иа фиг. 1 изображен кротователь;а фиг. 2 - дренер-; вертикальный раз. ез.Кротователь содержит щелерез 1,на котором смонтирована направляющая 2 с установленной на ней осью 3.В оси 3 установлены фиксатор 4 идренер 5 с вогнутой криволинейнойвыемкой 6, выполненной...
Устройство для регулирования уровня воды на участке оросительного канала
Номер патента: 1569383
Опубликовано: 07.06.1990
Авторы: Као, Коваленко, Пичугин, Рауль
МПК: E02B 13/00
Метки: воды, канала, оросительного, уровня, участке
...Е; (Оменьше заданного порогового уровнято выходной сигнал порогового-иэлемента 4 отсутствует, ключ 7 закрыт и выходное напряжение запоминающего устройства 9 остается постоянным,Синхронизация работы устройства осуществляется блоком 14, который работает следующим образом. Выходной сигнал импульсного элемента широтно-импульсного регулятора 13 поступает на первый вход Фазового детектора 28, на второй вход детектора поступают сигналы от заданного генератора 29. Если частота импульсов задающего генератора 29 отличается от частоты поступающихимпульсов импульсного элемента широтно-импульсного регулятора 13, то на выходе Фазового детектора 28 появляются импульсы рассогласования, которые указывают направление и величину рассогласованйя, Блок...
Ледостойкая морская платформа
Номер патента: 1569384
Опубликовано: 07.06.1990
Авторы: Вершинин, Максутов, Ростэ, Соколов
МПК: E02B 17/00
Метки: ледостойкая, морская, платформа
...скважин.Ледорезный понтон 4 оборудован устройством возбуждения колебаний (не показано), в качестве которого могут быть применены дисбалансные вибраторы, ультразвуковые или звуковые излучатели, при работе которых выделяется тепловая энергия, которая может быть дополнительно использована для разрушения льда.1Устройство работает следующимобразом.После определения любым известнымспособом ледовой обстановки продольную ось ледоразрушающего устройстваориентируют вдоль направления движения ледового поля 10 Ограничитель 11устанавливают на заданную глубинунад поверхностью ледяного поля таким образом, чообы дополнительныеножи 16 обеспечивали предварительноеснижение прочности льда путем подрезки льда снизу по крайней мере начетверть его толщины....
Несущая опора морского сооружения
Номер патента: 1569385
Опубликовано: 07.06.1990
МПК: E02B 17/00
Метки: морского, несущая, опора, сооружения
...грунта со скоростями, превышающими безопасные значения, опора при работе будет рассеивать большую энергии и обезопасит инженерное сооружение от разрушения.Предлагаемая опора из коаксиально расположенных труб, собранных с натягом, обеспечивающим постоянство сдавливающей нагрузки и изготовленных с размерами, рассчитанными по предлагаемой математической формуле, позволит максимально увеличить рассеиваемую при изгибе опоры энергию случайных воздействий на платформу, увеличить стабильность упруго-демпфирующих характеристик в эксплуатации и сохранить высокий уровень устойчивости и малую металлоемкоеть конструкции.ФормуЛа и з о б р е т е н и я Сф 2- Сф(2) р Несущая опора морского сооружения, выполненная из пакета коаксиально расположенных...
Заглушка для временной герметизации стоек морской стационарной платформы
Номер патента: 1569386
Опубликовано: 07.06.1990
МПК: E02B 17/00
Метки: временной, герметизации, заглушка, морской, платформы, стационарной, стоек
...понтоновпри установке и транспортировке опор ных блоков, и является усовершенствованием изобретения по авт. св,У 1497352.Цель изобретения - повышение экс 15йлуатационных качеств за счет обеспечения извлечения центральной частизаглушки после разгерметизации,На чертеже изображена заглушка,установленная на стойке опорного бло 20ка,Заглушка 1 состоит из внутреннегофланца 2 и внешней крьппки 3, установленных по обе стороны эластичногоэлемента 4, выполненного, например,из армированной резины, фланец 2,эластичный элемент 4 и крышка 3 связаны между собой болтовым соединением 5. К внешней крьйке 3 жестко прикреплены ножи 6, режущие кромки 7которых обращены в сторону эластичЗОного элемента 4. Заглушка 1 установ лена на стойке 8 опорного блока...
Устройство для сбора твердых и жидких нерастворимых веществ с поверхности воды
Номер патента: 1570654
Опубликовано: 07.06.1990
МПК: E02B 15/04
Метки: веществ, воды, жидких, нерастворимых, поверхности, сбора, твердых
...прорезания множества параллельных щелей в листовом материах 5 ле из нержавеющей стали с последующей вытяжкой. этого листового материала для превращения этих щелей в небольшие, в основном, квадратные отверстия,20 Устройство работает следующим образам,Барабан 1 опускают в жидкость,загрязненную нефтью 14. При вращениибарабан 1 захватывает находящуюся на25 поверхности в проеме а х Ь нефть,Объем 13 нефти 14, определяемый металлической сеткой и поверхностью воды,частично затягивается в осевую сборную камеру 3, после чего посредством30 шнека 5 перемещается в направленииотводящего устройства 8. Собраннаянефть удерживается на месте междуповерхностями металлической сеткиблагодаря восходящим турбулентным потокам, которые создаются при движении...
Защитная композиция и способ ее получения
Номер патента: 1571128
Опубликовано: 15.06.1990
Авторы: Кравец, Лившиц, Лирник, Пархоменко, Словиковский, Третинник, Яременко
МПК: C09K 17/44, E02B 3/16
Метки: защитная, композиция
...полимера она содержчт гидролизованный полиакрилонитрил, а в качестве отвердителя двузамещенный Фосфат аммония и цемент при следующем соотношении компонентов, мас,ь:Глинистый грунт 30-45Цемент 4-8Силикат щелочногометалла (в пересчете на сухое вещество)Гидролизованный полиакрилонитрил (впересчете на сухоевещество) 3-6Двузамещенный фосфат аммония 2,0-3, 6Вода Ос.тальное2, Способ получения защитной композиции, включающий смешение компонентов, о т л и ч а ю щ и й с я тем, что предварительно готовят смесь гидролизованного полиакрилонитрила с двузамещенным Фосфатом аммония путем перемешивания в течение 40- 80 мин и дисперсию глинистого грунта с цементом в водном растворе силиката щелочного металла при перемешивании в течении 70-110 мин, а после...
Сифонный водосброс
Номер патента: 1571129
Опубликовано: 15.06.1990
Авторы: Катруха, Логвинов, Мисенев
МПК: E02B 7/18
...разрез трубы по плоскости, расположенной под углом к оси вдвое меньшим, чем требуемый угол излома а затем перед сваркой один срезанный участок поворачивают вокруг оси на 180 . Каждый воздушно-гидравлический регулятор 1 2 выполнен в виде трубки с заглушенным торцом 14 ипоперечными прорезями 15 в нижней ча сти; присоединенной перпендикулярно к начальному участку трубы 6. Патрубки 13 опираются на крепление верхового откоса 16 плотины 3. Для предотвращения Фильтрации вдоль трубы 6 25 имеется противоФильтрационная диаФ- рагма 1, а концевой участок трубы 6 уложен на низовой откос 18 плотины 3, что обеспечивает расположение тру" бы 6 выше кривой 19 депрессии.СнФонный водосброс работает следующим образом.При подьеме уровня воды в...
Устройство для монтажа верхнего строения на опорное основание стационарной платформы
Номер патента: 1571130
Опубликовано: 15.06.1990
Автор: Кононов
МПК: E02B 17/00
Метки: верхнего, монтажа, опорное, основание, платформы, стационарной, строения
...выполняют только по корпусной части, т.е. изготавливают понтон 1 с 4 О подкреплениями под направляющие ч, онорио-подъемные устройства 3 с электроприводом (не показан). Здесь же на палубе монтируется механизм 12 перемещения, Все остальное оборудование не устанавливается, В этом случае отпадает необходимость в насыщении помещений. Изготовленная таким образом упрощенная самоподъемная установка готова к приему на свою палубу верхнего строения 6. Грузовыми средствами устанавливают верхнее строение 6 на тележки 5. От машинного отделения силовой установки верхнего строения 6 (от главного распределительного щита) прокладывают временный кабель 1 3. Далее с поднятыми опорными колоннами 2 платФорму буксируют к опорному основанию 7. С этого...
Способ образования укрепленного массива в грунте и устройство для его осуществления
Номер патента: 1573075
Опубликовано: 23.06.1990
МПК: E02B 1/00
Метки: грунте, массива, образования, укрепленного
...так, что каждая внутренняя из них введена в соседнюю наружную с большей площадью поперечного сечения, Затем к сердечнику 1 прилагают внешнюю нагрузку, направленную вертикально вниз, используя известное оборудование (например, вибромо Формула изобретения 40 45 50 55 10 15 20 25 30 лот) . При этом погружают в грунт сердечник 1 и внутреннюю оболочку 3 с наименьшей площадью поперечного сечения. Последнюю погружают в грунт, подавая вдавливающую нагрузку от нижней ступени 8 сердечника 1 на верхнюю поверхность 7 фланца 4 внутренней оболочки 3, Погружение сердечника 1 и внутренней оболочки 3 продолжают до тех пор, пока не достигают контакта второй снизу ступени 8 с верхней поверхностью 7 фланца 4 второй оболочки 3. После этого...
Устройство для крепления откосов водоемов
Номер патента: 1573076
Опубликовано: 23.06.1990
Авторы: Азарский, Кожин, Могилевский, Соколов
МПК: E02B 3/12
Метки: водоемов, крепления, откосов
...Шпалы 1 могут быть установлены так, что шпалы 1 верхней части ряда обращены меньшим основанием 7 к вершине откоса 2, ,а шгалы 1 нижней части ряда обращеныменьшим основанием к подножию откоса 2. Верхний конец каждой гибкой связи 5 закреплен в грунте анкерным упором 9, выполненным в виде скрепленных между собой шпал 1, причем верхняя часть связи 5 может быть расположена под железной или автомобильной дорогой 10, проходящей по вершине откоса 2. Нижний конец каждой связи 5 может быть закреплен в грунте анкерным упором 11, выполненным также из шпал 1, Защитное крепление откоса 2 имеет множество рядов шпал 1, расположенных рядом друг с другом, причем шпалы 1 соседних рядов могут быть скреплены между собой.При накате волны на устройство...
Устройство для укладки автомобильных покрышек на откосы канала
Номер патента: 1573077
Опубликовано: 23.06.1990
Автор: Кондратьев
МПК: E02B 3/12
Метки: автомобильных, канала, откосы, покрышек, укладки
...11 которого шарнирно смонтирован со стержнем 12, движущимся в опорах 13, укрепленных на внутренних стенках цилиндра, В стенках цилиндра смонтированы пальцы 14 и 15, перемещающиеся во втулках 16, выполненных за одно целое с цилиндром.Пальцы 14 и 15 снабжены пружинами 17 и взаимодействуют с кулачками 18 и 19, установленными на конце стержня 12 и закрепленными на нем посредством втулки 20 и болта 21 (фиг. 4).Устройство для укладки покрышек на откос каналов работает следующим образом.Базовая машина 1 подъезжает к объекту работ и посредством стрелы 2 и рукоятки устройство 6 направляют внутрь покрышек, сложенных в колонку. При этом шток 11 гидроцилиндра 10 втянут, кулачки 4 и 15 под воздействием пружин 17 отжаты 4внутрь цилиндра устройства...
Способ берегоукрепления
Номер патента: 1573078
Опубликовано: 23.06.1990
Авторы: Ивахнюк, Минаев, Остюков, Певзнер, Перлов, Трубин
МПК: E02B 3/12
Метки: берегоукрепления
...образование оградительной стенки путем забивки в грунт плоских элементов 1, сопрягаемых с помощью совмещения расположенных на их боковых поверхностях выступов 2 и адекватных им пазов 3 и последующую выемку грунта 4 со стороны водоема 5 с обнажением оградительной стенки.Перед забивкой производят создание в грунте 4 ослабленной зоны 6 в пределах контуров будущей стенки на глубину обнажения последней при выемке грунта 4 со стороны водоема 5. Забивку плоских элементов 1 осуществляют под наклоном к вертикали 7 в сторону водоема 5. Плоские элементы 1 ориентируют пазом 3 в направлении ранее забитого, а выступом 2 - последующего забиваемого плоских элементов 1. Угол наклона забивки к вертикали в сторону водоема устанавливают в пределах 10...
Способ намыва хвостохранилища
Номер патента: 1573079
Опубликовано: 23.06.1990
Авторы: Головишников, Щетинина
МПК: E02B 7/06
Метки: намыва, хвостохранилища
...дамбой 2 и водосбросным колодцем 3, разбивают на п секций, количество которых назначают в зависимости от его длины и рельефа (фиг. 1), Первоначально создают самую дальнюю от водосбросного колодца 3 секцию 4 в виде двух смежных карт 5 и 6 путем намыва торцовым способом из хвостов отсечной 7 и разделительной 8 дамб первого яруса карт. Устраивают водосбросы 9 (фиг. 2) для сброса осветленной воды с карт, укладывают вдоль разделительной дамбы 8 распределительный пульповод 10 с выпусками 11 по обе стороны от его оси и начинают замыв первого яруса карт 5 из выпусков 11. После его замыва замывают первый ярус карты 6 и одновременно из хвостов возводят отсечную 12 и разделительную 13 дамбы второго яруса карты 5.Продолжая намыв по описанной...
Способ возведения грунтовой плотины на слабом илистом основании
Номер патента: 1573080
Опубликовано: 23.06.1990
Автор: Свашенко
МПК: E02B 7/06
Метки: возведения, грунтовой, илистом, основании, плотины, слабом
...101Изобретение относится к гидротехническому строительству и может быть использовано при возведении грунтовых плотин на илистом основании с низкими несущими свойствами.Цель изобретения - сокращение объема ра бот и снижение стои мости подготовки основания плотины при одновременном повышении ее эксплуатационной надежности за счет обеспечения устойчивости откосов и основания.На чертеже показана расположенная на слабых илистых грунтах плотина, поперечный разрез.Плотину 1, расположенную на слабых илистых грунтах, возводят путем отсыпки первичной насыпи 2 на пластовый дренаж 3, При этом вынимают участки илистых грунтов 4 в основании верхового 5 и низового 6 откосов плотины, ограниченные наиболее опасными поверхностями скольжения 7.Способ...
Трубчатый регулятор
Номер патента: 1573081
Опубликовано: 23.06.1990
Автор: Айгаскаев
...заилению трубы 2. 1 ил.1573081 Формула изобретения 1 О Составитель М. ЛунапиРедактор И. Дербак Техред А. Кравчук Корректор М. ПожоЗаказ624 Тираж 539 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035; Москва, Ж - 35, Раушская наб., д, 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к гидротехническим сооружениям, а именно к трубчатым регуляторам.Цель изобретения - повышение эффективности работы путем снижения энергии потока при частичном открытии затвора и предотвра щения заиления.На чертеже изображен трубчатый регулятор, план.Трубчатый регулятор состоит из плоского затвора 1, перекрывающего трубу 2 под острым или тупым углом к ее оси в...
Гаситель энергии водного потока
Номер патента: 1573082
Опубликовано: 23.06.1990
МПК: E02B 8/06
Метки: водного, гаситель, потока, энергии
...строительству и может быть применено при возведении концевых участков водо- пропускных сооруженийЦелью изобретения является повышение эффективности в работе.На фиг. 1 представлен предлагаемый гаситель, продольный разрез; на фиг. 2 - то же, план.Гаситель энергии водного потока содержит криволинейную стенку 1, плавносопряженную с концом водоската 2. В верхней частн стенка заканчивается вертикальным козырьком 3, Внутри криволинейной стенки размещен отводящий лоток 4. Борт лотка 4, обращенный в сторону криволинейной стенки, имеет меньшую высоту. Лоток опираетсй на боковые стенки 5,Поток, поступающий по водоскату 2 на гасйтель, разворачивается вдоль внутренней поверхности криволинейной стенки 1. Скорость потока по мере движения снижается. В...
Рыбоподъемное устройство
Номер патента: 1573083
Опубликовано: 23.06.1990
Авторы: Бурдо, Залманзон, Петрашкевич, Савостьянов, Синеок
МПК: E02B 8/08
Метки: рыбоподъемное
...устройство работает следующим образом,Вода, нагнетаемая насосом 7, поступает в напорную башню 6 и по напорной трубе 13 проходит в замкнутую камеру 2, вытесняя из верхней ее части воздух через клапан 4 и трубу 20 в рыбонакопитель 1, первоначально заполненный водой, в которой может находиться и рыба. При этом давлением воздуха клапан 5 закрыт. По мере поднятия воды в камере 2 и опускания уровня ее в рыбонакопителе 1 вода, в которой может находиться и рыба, вытесняется по рыбоотводящей трубе 23 и отводится по выходной линии 24. Благодаря тому, что при заполнении камеры 2 водой и сжатии воздуха над поверхностью воды создается давление,источником сжатого воздуха, и трубы 21 для выпуска, снабженной поплавковым клапаном 22. Средство...
Кротователь
Номер патента: 1573084
Опубликовано: 23.06.1990
Авторы: Гросс, Добужский, Долженко, Журавлев
МПК: E02B 11/02
Метки: кротователь
...условий при внутрипочвенном орошении сточными водами.На фиг. 1 изображен кротователь, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Кротователь состоит из ножевой стойки 1, к которой снизу жестко прикреплен дренер 2, связанный своей задней частью с уширителем 3. Ножевая стойка 1 выполнена с цилиндрической вставкой 4, которая ориентирована вдоль дренера 2 и расположена на расстоянии от него не менее 1,5 диамет ра уширителя 3. В передней части цилиндрической вставки 4 имеется съемная режущая коническая втулка 5, внутренний диаметр которой меньше внутреннего диаметра цилиндрической вставки 4, но больше толщины ножевой стойки 1.Кротователь работает следующим образом.При заглублении его в грунт и...
Гидропневмозатвор
Номер патента: 1574193
Опубликовано: 30.06.1990
Авторы: Кривошеин, Молдокулов, Пронов
МПК: A01G 25/00, E02B 13/00
Метки: гидропневмозатвор
...В зависимости от шероховатости поверхностей и соотношения силсцепления жидкости с поверхностьюдиска 11 и седла 9 клапана, с избы-.точным давлением 11 " или вакуумомв полости напора сийона 2, возможновытекание жидкости малыми каплями,которое происходит на короткий периодмежду импульсами полива в течениене более 4 дней в году. Экспериментально установлено, что на шлифовальной поверхности вытекания жидкостинет, а на поверхности с шероховатостями не более 0,01 мм наблюдаетсяутечка жидкости 21 за один полив до20 см, которая восполняется передкаждым поливом или запасом объема емкости 20,Емкость 20 с жидкостью 21, крышка22, капилляр 19, седло 9 с желобом 10и диск 11 в месте уплотнения закрытого пневмоклапана с учетом сил сцепления жидкости в...
Гидропривод гидротехнического затвора
Номер патента: 1574719
Опубликовано: 30.06.1990
Авторы: Будник, Лобанов, Пересунько, Черный
МПК: E02B 7/36
Метки: гидропривод, гидротехнического, затвора
...Затвор 26 удерживается в конечном положении на масляных подушках в штоковых полостях гидроподъемников 1 и 2.Подъем затвора в положение "Наполнить" может быть осуществлен по нескольким скоростным графикам движения затвора. Количество графиков и законы перемещения затвора для различных шлюзов выбираются исходя из конкретных условий.На пульте управления 25 нажимается клавиша одного из графиков оптимального для данного судна или группы судов, в результате подается сигнал на микропроцессорный контроллер 19, в котором формируются цифровые сигналы в соответствии с включенной программой, В остальном принцип работы такой же, как и при технологической операции "Закрыть", за исключением того, что в работу включаются соответствующие насосы насосной...
Устройство для подъема глубинных вод
Номер патента: 1574720
Опубликовано: 30.06.1990
МПК: E02B 8/06
Метки: вод, глубинных, подъема
...станция 1 подает сжатый воздух по подводящему 2 и распределительному 3 воздуховодам в системы коллекторов 4 и 5,Устройство работает следующим образом. 20253035 40 45 Изобретение относится к энергетике, касается систем технического водоснабжения тепловых и атомных электростанций и предназначено для обеспечения требуемых по условиям экологии температурных режимов при сбросе в водоемы нагретых вод.Цель изобретения - повышение эффективности перемешивэния глубинных вод с потоком сбросных нагретых вод путем обеспечения свободного подхода глубинных водиз водоема к сбросному участку.На фиг. 1 показано устройство, план; на фиг. 2 - распределительный воздуховод с перфорированными коллекторами; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - разрез...
Способ постройки морской стационарной платформы и устройство для его осуществления
Номер патента: 1574722
Опубликовано: 30.06.1990
Авторы: Алексеев, Меньщиков, Спирин, Чернигин
МПК: B63B 9/00, E02B 17/00
Метки: морской, платформы, постройки, стационарной
...6, Ориентацию домкратов осуществляют по плазовым данным опорного основания платформы 15, в соответствии с которыми на стэпельном основании 1 наносят риски 16, которые совмещают с рисками 17 на домкратах 6. При установке последних в отверстия 9 колец 7 закладывают штатные опорные узлы 10.Блок-модули 18 собирают нэ поточной линии 19. Крановым оборудованием 2 их устанавливают на стапельном основании 1, . на кильблоках 5 стыкуют и сваривают между собой в верхнее строение 20. После этого домкратами 6 приподнимают штатные опорные узлы 10,которые при этом, перемещаясь в направляющем кольце 7, поднимаются к собранному верхнему строению 20, после чего их сваривают с ним. 5 10 15 20 25 Одновременно полностью заканчивают работы на верхнем...
Анкерное устройство подпорной стенки
Номер патента: 1574740
Опубликовано: 30.06.1990
МПК: E02B 3/06, E02D 29/02
Метки: анкерное, подпорной, стенки
...Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-Э 5, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул . Гагарина,10 Изобретение относится к строительству и касается возведения подпорныхстен.Цель изобретения - снижение трудоемкости монтажа,На Аиг. изображена схема анкерного устройства; на Лиг. 2 - анкерное устройство, вид сбоку.Анкерное устройство включает тягу, состоящую иэ звеньев 1 и 2,соединенных между собой шарниром 3,Одинконец тяги шарнирно прикреплен к лицевому ограждению 4, а другой конецсоединен с анкерной плитой 5, Дляпредупреждения провисания тяги подней в средней части размещена опора6, например, в виде забитой сваи.В месте примыкания к анкерной плитек...
Способ возведения плотины взрывом на обрушение
Номер патента: 1576626
Опубликовано: 07.07.1990
Авторы: Бурштейн, Корчевский, Лятхер, Петров
МПК: E02B 1/00
Метки: взрывом, возведения, обрушение, плотины
...С.Шекма Заказ 1833 ,Тираж 536 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к гидротех; ническому и мелиоративному строительству, точнее к возведению однородных каменно-земляных плотин с помощью энергии взрыва. Цель изобретения - снижение трудозатрат и повышение качества плотины,На фиг. 1 изображена плотина, план;на фиг.2 - каньон, разрез.Способ осуществляется следующим образом., На выбранном для строительства плотины 1 участке реки 2, расположенном в ,горном каньоне с крутыми бортами 3, поповерхности обрушения будущей воронки 4 ,взрыва проходят взрывные штольни...
Способ увеличения судоходной глубины
Номер патента: 1576627
Опубликовано: 07.07.1990
МПК: E02B 3/02
Метки: глубины, судоходной, увеличения
...и повышение безопасности при проводке судов путем обеспечения снижения скоростей потока воды в судоходной прорези.На фиг,1 показана схема, поясняющая реализацию данного способа, план; на фиг,2 - разрез А - А на фиг,1; на фиг.3 - разрез Б - Б на фиг,1; на фиг,4- разрез В - В на фиг.1; на фиг.5 - разрез Г - Г на фиг.1. Способ реализуется следующим образом.На перекате 1 свободной реки 2 выполняют судоходную прорезь 3, глубина которой с учетом минимального судоходногоуровня эа период навигации при минимальном расходе в реке обеспечивает прохождение расчетного судна, Длина прорези 3 должна обеспечивать уклон ее дна исходя из допустимой скорости потока при расчетном расходе. Затем отсыпают поперечную дамбу 4 до ее сопряжения с судоходной...
Несущий элемент гидротехнического сооружения
Номер патента: 1576628
Опубликовано: 07.07.1990
Авторы: Бимбад, Пименов, Танасенко
МПК: E02B 3/06
Метки: гидротехнического, несущий, сооружения, элемент
...2 выполнена кольцевая выемка 11, в которой размещена сухая бетонная смесь 12 в герметичной упаковке 13 из эластичного материала, на нижнем торце верхнего кольцевого элемента 1 выполнен соответствующий кольцевой выступ 14.Монтаж несущего элемента осуществляют следующим образом,8 кольцевую выемку 11 нижнего кольцевого элемента 2 укладывают сухую бетонную смесь 12 в герметичной упаковке 13, нижний кольцевой элемент 2 устанавливают в воду, верхний. кольцевой элемент 1 устанавливают на нижний кольцевой элемент 2 таким образом, чтобы кольцевой выступ 14 в плане совпал с кольцевой выемкой 11, при этом наклонные плоскости, образующие кольцевую выемку 11 и кольцевой выступ 14, служат направляющими, обеспечивающими точное совпадение торцов...
Способ возведения гидротехнического сооружения, выполненного из мягких оболочек
Номер патента: 1576629
Опубликовано: 07.07.1990
Авторы: Авдеев, Голубенко, Гребеньков
МПК: E02B 3/06
Метки: возведения, выполненного, гидротехнического, мягких, оболочек, сооружения
...с уклоном 1;5, и подается поднапором с помощью растворонасоса. В процессе заполнения раствором обе оболочкипрогибаются под воду в проектное полокение. Для предотвращения смещения оболочек от проектного положения призатоплении их концы необходимо закрепить в,приемках 6 на бермах канала(фиг.6).По мере заполнения оболочек 1 пластичным твердеющим раствором шлангирастворонасоса постепенно из полости оболочек выводятся. Воздух, попавший в оболочки, выходит через их концы. Режимопускания оболочек под вору регулируюттаим образом, чтобы под собственным ве 10 15 20 25 30 35 40 сом при принудительном ослаблении тормозов на лебедках 3 в растянутом состоянии опускались в поток, а затем на дно 7 и откосы 8 водовода (фиг.5 и 6), После того, как...
