E02B — Гидротехнические сооружения
Рыбомусорозащитный оголовок водозаборного устройства
Номер патента: 1296679
Опубликовано: 15.03.1987
МПК: E02B 9/04
Метки: водозаборного, оголовок, рыбомусорозащитный, устройства
...барабан 1 тангенциально присоединен к всасывающем труоопроводу 2. Барабанимеет перфо; цито 3, выполненную в боковой стенке напротив трубопровода 2. Внутри барабан 1 н:; оси 4 с подшипниками 5 установлена турбина 6, выполненная в виде логастпого колопастями 7, прикрепленными кк 8 турбины 6 рамками 9 с кронштей.;:.ми О. Промывное приспособление выполнено н виде пустотелых валков 1, покрыгых упругим пористым материалом 12 и устано ленных на осях 13 на концах лопасгейОголовок работает следующим образом.Под всасывакпцим д;йствием насоса (не показан) вода из водоема усттемляется че,йз перфорацию 3 и, вращая турбину 6, по- ЗО падаез в трубопрозод 2. При перекатываьн талков 1 по боковой поверхности барабанаперез отверстия перфорации...
Обделка напорного подземного водовода
Номер патента: 1296680
Опубликовано: 15.03.1987
МПК: E02B 9/06
Метки: водовода, напорного, обделка, подземного
...Москва, Ж - 35, Раушская наб., д. 4/5Производствснно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническому строительству и может найти применение при строительстве напорных туннелей в скальных грунтах.Целью изобретения является сокращение металлоем кости конструкции.На чертеже приведен предлагаемый напорный подземный водовод, поперечный разрез.Комбинированная обделка напорного водовода состоит из наружной железобетонной обделки 1 и металлической оболочки, в форме круга в сечении, включающей верхнюю часть 2 и нижнюю за осевым горизонтальным сечением часть 3, причем нижняя часть 3 выполнена меньшей толщины, а верхняя часть 2 на участке сопряжения с нижней частью снабжена анкерами...
Водопропускное устройство
Номер патента: 1296681
Опубликовано: 15.03.1987
Автор: Рабухин
МПК: E02B 9/06
Метки: водопропускное
...пластин диафрагмы).Труба 1 размещена на основании 2. На входном участке трубы 1 установлены две вертикальные стойки 3 с закрепленной на них осью 4, на которой смонтированы с возможностью поворота пластины 5 диафрагмы, общей длиной равной внутреннему диаметру трубы 1. Ось 4 расположена в центре поперечного сечения трубы 1. Каждая пластина 5 на выходном конце снабжена бортиком 6 высотой 0,05 диаметра трубы 1, а на входном конце в . петлей 7, соединенной гибкой связью - тросом 8 с поплавком 9, который выполнен с отверстием и установлен на направляющей стойке 10, имеющей упор 11 с возможностью продольного перемеще ния. Для повышения надежности работы устройства диафрагма может быть выдвинута вперед за пределы торца трубы 1. Позицией...
Кротователь
Номер патента: 1296682
Опубликовано: 15.03.1987
Авторы: Илларионов, Калиниченко, Ладан, Минкин
МПК: E02B 11/02
Метки: кротователь
...смеси и запального электрического разряда посредством искрового разрядника 8,Дренер выполнен с отражателем 9, на ноже-стойке имеется козырек 10, который совместно с расположенным выше дренера грунтом образует камеру 11 сгорания. В дно дренера вмонтирован щелеватель 12 с продольными ребрами 13.Кротователь работает следующим обра. зом.При движении ножа-стойки 1 с дренером 2 происходит прокалывание и раздвигание грунта. По каналам 3 и 4 через управляемые входным давлением обратные клапаны 6 и 7 горючая смесь (например, ацетилена и кислорода) в определяемой характером компонентов пропорции подается в камеру 11 сгорания. Процесс наполнения камеры заканчивается при перекрытии обратных клапанов в момент снятия внешнего давления. После...
Устройство для защиты откосов земляного сооружения от размыва
Номер патента: 1296689
Опубликовано: 15.03.1987
Авторы: Львович, Новкунский, Полуновский, Штана
МПК: E02B 3/12, E02D 17/20
Метки: защиты, земляного, откосов, размыва, сооружения
...волокнистого материала и уложенное поверх нее защитное покрытие из железобетонных плит. Однако известное устройство характеризуется большой материалоемкостью и трудоемкостью, обусловленной необходимостью тщательной планировки поверхности откоса для плотного прилегания плит к откосу и сложностью монтажа тяжелых железобетонных плит.Целью изобретения является снижение материалоемкости и сокращение трудозатрат,Указанная цель достигается тем, что в устройстве для защиты откосов земляного сооружения от размыва, включающем расположенную на поверхности откоса прослойку из гибкого волокнистого материала и уложенное поверх нее защитное покрытие, защитное покрытие выполнено решетчатым со сквозными ячейками и снабжено стержнями, расположенными в...
Устройство для предотвращения подтопления сооружений
Номер патента: 1298288
Опубликовано: 23.03.1987
Авторы: Кузнецов, Ляхович, Тепляков
МПК: E02B 1/00
Метки: подтопления, предотвращения, сооружений
...путем совмещения Функцийнесущей и водопропускной конструкций, 15На Фиг, показан котлован со сваями, общий вид; на Фиг,2 - Фундаментздания с размещенными по его площа"ди сваями; на Фиг.З - свая, разрез;на Фиг4 - сечение А-А на Фиг.З; 20на Фиг.5 - свая круглого сечения;на Фиг,б - сечение Б-Б на Фиг,5; наФиг,7 - узел 1 на фиг,б.Устройство для предотвращения подтопления сооружений включает сваирасположенные по периметру котлована2, водозаборные фильтры 3, насос 4и датчики 5 уровня воды. Каждая свая1 представляет собой несущую конструкцию 6 с внутренней центральнойполостью 7, наконечником 8, полымизакладными элементами 9 для пропускания воды и строповочными элементами1 О,Для предотвращения попадания в 35полости 11 закладных элементов...
Способ определения водопрочностных характеристик лессового просадочного грунта
Номер патента: 1298289
Опубликовано: 23.03.1987
Авторы: Алтунин, Дмитриева, Савватеев
МПК: E02B 1/02
Метки: водопрочностных, грунта, лессового, просадочного, характеристик
...м, м/с;1 - время размокания образца, с;ш - масса скелета образца, г. Формула изобретения Составитель А. СергеевРедактор И. Дербак Техред Н.Глущенко Корректор А. Обручар Заказ 866/28 Тираж 607 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 12982Изобретение относится к гидротехническому строительству, а именно к оценке размывов русел каналов и оснований гидротехнических сооружений ирригационного и энергетического наэна 5 чения на связных лессовых просадочных грунтах,Цель изобретения - расширение функциональных возможностей за счет определения допускаемой неразмывающей 1 р скорости водного...
Берегоукрепительное сооружение
Номер патента: 1298290
Опубликовано: 23.03.1987
Авторы: Горбатенко, Сокольников, Хомицкий
МПК: E02B 3/04
Метки: берегоукрепительное, сооружение
...изобретения1, Берегоукрепительное сооружение, 1включающее блоки, установленные йа каменной постели, о т л и ч а ю щ ее с я тем, что, с целью повышения эффективности берегозащиты путем автоматического регулирования режима работы сооружения, блоки выполнены пустотелыми с отверстием в верхней грани и со сквозными наклонными каналами, расположенными- в нижней части блока на лицевой и противоположной ей стенках и сообщающимися с внутренней полостью блока, причем каналы в лицевой стенке блока выполнены восходящими, а в противоположной ей стенке - нисходящими, кроме того каждый блок снабжен поплавком, установленным с зазором в его полости с возможностью перекрытия в нижнем положении сквозных каналов, и ограничителями перемещения поплавка,...
Защитное покрытие для земляных гидротехнических сооружений
Номер патента: 1298291
Опубликовано: 23.03.1987
Автор: Алимов
Метки: гидротехнических, защитное, земляных, покрытие, сооружений
...9. 25. Защитное покрытие для земляных гидротехнических сооружений,выполненное из плит, стыки которыхперекрыты гибким водонепроницаемымполотнищем, концы которого защемлены в пределах смежных плит, при этомпо контуру плит выполнены четверти,в которых над водонепроницаеьым материалом размещен расширяющийсяцементный раствор, о т л и ч а ю щ.е е с я тем, что, с целью повышения эксплуатационной надежности,между гибким водонепроницаемым полотнищем и цементным раствором размещена защитная прокладка, покрытая 40 со стороны полотнища антифрикционным составом, а гибкое водонепроницаемое полотнище выполнено с компенсационной складкой.2. Покрытие по и. 1, о т л и - 45 ч а ю щ е е с я тем, что концы гиб"кого водонепроницаемого полотнищазащемлены...
Покрытие откосов гидротехнического сооружения
Номер патента: 1298292
Опубликовано: 23.03.1987
Метки: гидротехнического, откосов, покрытие, сооружения
...сеткойиз полимерного материала, а междуфильтрующим матом 1 и откосом 6 -слой 7 крупнопористого материала,например щебня, с жесткими вставками 8, причем фасонные бетонные блоки 2 связаны с жесткимн вставками 8посредством гибких тяг 9.Покрытие откосов работает следующим образом,Внешние нагрузки (ветровые, волновые, ледовые и т.п.) воспринимаются фасонвыми бетонными блоками 2,предохраняющими покрытие в целом отмеханических повреждений. При случайных механических поврежденияхфасонных бетонных блоков 2 гидростатическая и гидродинамическая нагрузки воспринимаются плитами 5 изармированного вязкопластичного материала, которые хорошо приспосабли-ваются к деформациям откосов и, вто же время, являются демпфирующими элементами по...
Способ создания сборной облицовки откосов гидротехнических сооружений
Номер патента: 1298293
Опубликовано: 23.03.1987
Авторы: Галицкий, Ищенко, Косенко, Косиченко, Облогин
МПК: E02B 3/12
Метки: гидротехнических, облицовки, откосов, сборной, создания, сооружений
...железобетонных плит.Сборная бетонопленочная облицовка откосов гидротехнических сооружений содержит противофильтрационный экран иэ гибкой пленки 1, поверх которого укладывают сборные железобетонные плиты 2 - 6 с предварительно прикрепленными защитными полосками 7. 30Сборную бетонопленочную облицовку откосов гидротехнических сооружений выполняют следующим образом,После раскладки полотнища гибкой пленки 1 по периметру канала произ водят монтаж сборных железобетонных плит 2-6. Предварительно, перед тем как уложить железобетонную плиту 2 на откосе, ее опускают на монтажный стол 8, на котором уложены защитные 40 полоски 7 из толя, рубероида или гибкого полимерного материала шири" ной 15-20 см, так, чтобы плиты по всему периметру...
Блок гидротехнического сооружения и устройство для его установки
Номер патента: 1298294
Опубликовано: 23.03.1987
Авторы: Бурячок, Кирюхин, Понятовский
МПК: E02B 3/14
Метки: блок, гидротехнического, сооружения, установки
...его подъеме после установки блока на штатное место).25Блок .гидротехнического сооружения состоит из уложенных круговыми в плане рядамии 2 изношенных покрышек. При этом покрышки ряда 1 смещены относительно покрьвпек последующего ряда 2 на половину диаметра покрышки.Ю В сквозные отверстия между покрышками разных рядов пропущены вертикальные связи 3, которые замыкаются над 2верхним и нижним торцами покрышек связями 4. Е-образные связи 5 служат для соединения покрышек двух рядов.Предлагаемый блок собирают на берегу либо понтоне укладкой покрышек круговыми в плане рядами.со смещением относительно предыдущего ряда 1 каждого последующего ряда 2 покрышек на половину покрышки. Если соотношение внутреннего, наружного диаметров покрышки и...
Способ определения деформации в теле грунтового сооружения и в его основании
Номер патента: 1298296
Опубликовано: 23.03.1987
Автор: Ягин
МПК: E02B 7/06
Метки: грунтового, деформации, основании, сооружения, теле
...основании 1, На поверхность основания 1, над скважинами3, укладывают грунтовой слой 5, содержащий включение радиоактивноговещества, например, в капсулах илигранулах,При возведении плотины 2 в еетело периодически укладывают грунтовые радиоактивные слои 5 аналогичным образом, Слои 5 располагают наодной вертикали и против скважины3 в основании 1, При этом осуществляют нивелирование каждого слоя 5.После возведения плотины 2 с ее поверхности через слой 5 бурят скважину 6 с заглублением ее в основа%ние 1 ниже капсул 4.Наблюдения эа перемещениями .слоев 5 и капсул 4 осуществляют путем опускания в скважину 6 зонда доэиметрического прибора. Прибор содержит зонд 7 (фиг. 3) с воспринимающим устройством в виде газораэрядного счетчика 8, блок с...
Способ возведения намывных сооружений
Номер патента: 1298297
Опубликовано: 23.03.1987
Авторы: Алтыев, Бердыев, Лазарев, Меламут, Мерзляков, Нагиева
МПК: E02B 7/06
Метки: возведения, намывных, сооружений
...пульпопровода 6, Отвод осветленной воды из прудка-отстойника 7 осуществляют через сбросной колодец 8, В процессе намыва грунта осуществляют уплотнение и кольматацию отсыпанного слоя 5 гравийного покрытия поливом осветленной пульпы из цистерны 9, полив производят по полосам 1 О шириной4 м. Забор воды для полива и кольматации осуществляют из прудкаотстойника 7, что исключает доставку воды из водозабора. Одновременно с поливом гравийное покрытие дополнительно уплотняют при проходе трактора с цистерной 9.По мере кольматации и уплотнения слоя 5 покрытия отсыпают второй слой 11 автосамосвалами 12 толщиной й, = 0,2 м с уступом шириной 0 С, = 12 м. Отсыпку слоя 11 ведут с отставанием полива предыдущего слоя 5 на ширину поливаемой...
Рыбозащитное устройство
Номер патента: 1298298
Опубликовано: 23.03.1987
Авторы: Белов, Ващинников, Дахов, Забавин, Михайлов
МПК: E02B 8/08
Метки: рыбозащитное
...использовано для защиты рыб от попадания в водозаборные сооружения.Цель изобретения - повышение эффективности рыбозащиты путем создания равномерной эпюры выходных скоростей по длине образующей сетчатого конуса.На чертеже изображено устройство, 1 О .продольный разрез.Рыбозащитное устройство включает сетчатый конус 1, установленный с возможностью вращения при помощи привода 2, промывное приспособление 3, 15 выполненное в виде водоструйной флейть 1, установленной снаружи конуса параллельно его образующей, и рыбоотвод 4, при этом сетчатый конус 1 выполнен составным из ряда последова тельно и соосно расположенных усеченных конусов 5, установленных вплотную друг к другу с возможностью независимого вращения приводом 2.Усеченные конусы 5...
Водозаборный оголовок
Номер патента: 1298299
Опубликовано: 23.03.1987
Автор: Иванов
Метки: водозаборный, оголовок
...15перед ее входным отверстием 2 каплевидным обтекателем 3. Острый конец4 обтекателя 3 обращен в сторонувходного отверстия 2, тупой конец 5направлен навстречу потоку. Вокруг 20водозаборной трубы 1 и обтекателя 3концентрично расположены кольца 6 защитного экрана, причем каждое кольцо6 меньшего диаметра располагаетсявнутри предыдущего кольца 6 большегодиаметра со смещением вдоль обтекателя 3 в сторону входного отверстия 2,Кольца 6, а также обтекатель 3 крепятся между собой и к водозаборнойтрубе 1 связями 7. 30Водозаборный оголовок работаетследующим образом.Устройство устанавливается в водотоке тупым концом 5 обтекателя 3 навстречу потоку и включается в работуавтоматически с началом работы водозабора.Гидравлическая структура...
Обделка гидротехнического туннеля
Номер патента: 1298300
Опубликовано: 23.03.1987
Автор: Илюшин
МПК: E02B 9/06
Метки: гидротехнического, обделка, туннеля
...по п,1, о т л и ч а ющ а я с я тем, что анкеры скрепленыс патрубками-кондукторами с помощьюклиньев, закрепленных в прорезяххвостовиков анкеров,5, Обделка по п.1, о т л и ч а ющ а я с я тем, что анкеры скрепленыс патрубками-кондукторами с помощьюсварки. 1 1298300 2Изобретение относится к гидротехнике, а именно к гидротехническимтуннелям, сооружаемым в породах средней и высокой прочности, подверженных давлению подземных вод и пульсации потока,Цель изобретения - упрощение конструкции и технологии ее выполнения.На Фиг.1 показана обделка, поперечное сечение; на фиг.2 - узел 1 на 10фиг.1; на фиг.З - схема крепленияанкера к патрубку-кондуктору с помощью клиньев; на фиг,4 - то же, спомощью разрезной конической муфты,поперечный разрез; на фиг.5...
Скважина вертикального дренажа
Номер патента: 1298301
Опубликовано: 23.03.1987
Автор: Гасанов
МПК: E02B 11/00
Метки: вертикального, дренажа, скважина
...требуемой глубине и использованияих для орошения,Цель изобретения - повышение эффективности вертикального дренажа иснижение эксплуатационных затрат,На чертеже схематически изображена скважина вертикального дренажа.Скважина 1 выполнена с гравийнойобсыпкой 2, снабжена водоподъемнымустройством 3 с водоподъемной трубой4, Станция 5 управления соединена сводоподъемным устройством 3 кабелем 6. Труба 4 снабжена задвижкой 7и соединена через водоструйный насос 8 с отводящим трубопроводом 9.Гравийная обсыпка 2 подсоединена к3водоструйному насосу 8 рукавом 10.Скважина работает следующим образом.Водоподъемное устройство 3 поднимает воду иэ скважины 1 по трубе 4и ппдает ее под напором к водоструйному насосу 8 и далее в трубопровод9. Под действием...
Осушительная система
Номер патента: 1298302
Опубликовано: 23.03.1987
Авторы: Богатов, Мавлютдинов, Рудаковский, Танклевский
МПК: E02B 11/00
Метки: осушительная
...системы и ее водоприемной способности.На фиг. приведена осушительная система, общий вид; на фиг.2 - дрены, подсоединенные к коллектору.Осушительная система включает коллектор 1, выполненный с периодически переменными уклонами: большим 1 и меньшим 1 , и уложенный вдоль склона, имеющего уклон т., а также дрены 2, подсоединенные под углом к коллектору в вогнутой его части,Расстояние между дренами выбирают по расчету в зависимости от фильтрационных свойств грунта и уклона поверхности (й = 815 м).Максимальная и минимальная глубина закладки коллектора (от поверхности земли) обычно составляет соответственно 0,8 0,9 и 1,41,6 м. Глубина закладки дрен соответствует максимальной глубине закладки коллектора.Устройство работает следующим...
Система регулирования расходов на участках канала с головной насосной станцией
Номер патента: 1298303
Опубликовано: 23.03.1987
Авторы: Као, Коваленко, Мацелюк, Пичугин, Рауль, Хасинто
МПК: E02B 13/00
Метки: головной, канала, насосной, расходов, станцией, участках
...перегора" живающего сооружения 2, Регулятор 9 второго перегораживающего сооружения 2 вырабатывает сигнал управления затвором 8 соответствующего перегораживающего сооружения 2. Величина открытия затвора 8 данного перегораживающего сооружения 2 зависит отрасходов и уровней воды во втором итретьем участках.Алгоритм, по которому регулятор 9 формирует управляющий сигнал, может55 быть представлен в следующем виде;где БЦС,ьн,управляющий сигнал регулятора, -го участка каналакоэффициенты пропорциональности д-го участка канала;сигнал на выходе соответствующего согласующего блока14 -го участка канала;сигнал с выхода элемента1 О сравнения -го участкаканала;сигнал с выхода датчика 7уровня в конце (+1)-гоучастка канала; 1=1,215и;и - общее...
Чековый водовыпуск
Номер патента: 1298304
Опубликовано: 23.03.1987
Авторы: Кибальников, Свистунов
МПК: E02B 13/02
Метки: водовыпуск, чековый
...основанием в сторону нижнего бьефа 4, и закрепленный на импульсной трубке 11, которая пронизывает его и сообщается с его полостью. Один конец импульсной трубки 11 выведен в верхний бьеф 3 и прикреплен к стенке 5 посредством кронштейна 12, а ее другой конец соединен с датчиком 13 уровня нижнего бьефа 4.Чековый водовыпуск работает следующим образом.При первоначальном затоплении нижнего бьефа 4 фиг,1) в верхнем бьефе 3 с целью сокращения сроков затопления устанавливается Форсированный уровень 9. Вода через верхнюю кромку 7 стенки 5 переливается в шахтный оголовок 2 и по водовыпускной трубе 1 поступает в нижний бьеф 4. Одновременно в оголовок 2 вода поступает через отверстие 6. Так как уровень воды в нижнем бьефе 4 ниже заданного,...
Устройство для очистки дренажных колодцев
Номер патента: 1298321
Опубликовано: 23.03.1987
Авторы: Дудич, Кондратьев, Сегодник, Сушинский
МПК: E02B 11/00, E03F 7/00
...проводом 19 с включателем 20, смонтированным внутри резервуара 7 на кронштейне 21. На кронштейне 21 установлен шарнирно запорный клапан 8, на конце которого смонтирован поплавок 22 спазом 23. В паз 23 установлен 40 толкатель 24 с поплавком 25. Толкатель 24 своим концом 26 упирается при заполнении пульпой резервуара 7 в пластину 27 включателя, замыкая провод 19 электро- клапанов 6 и 18.Устройство для очистки дренажных 45 колодцев смонтировано с помощью портативного крана 28 на гидросеялке 29.Устройство для очистки дренажных колодцев работает следующим образом.Основной остов устройства опускают в колодец и устанавливают с помощью провода9 таким образом, чтобы пустотелая пробка 1 перекрыла выходящие отверстия дрен или расположилась ниже...
Нефтесобирающее устройство для акватории
Номер патента: 1299894
Опубликовано: 30.03.1987
Авторы: Биндусов, Лычинский, Сергутов
МПК: B63C 1/02, E02B 15/04
Метки: акватории, нефтесобирающее
...направляющая 6 пропущена через втулку 7 и закреплена своими концами на етапель-палубе 3 и башне дока 4 известным способом.Щит 2 выполнен в виде полой трубы 8, вдоль оси которой закреплены вертикальные ребра, нижнее 9 и верхнее 10. В обоих .концах трубы 8 устроены балластные камеры 11. Полости каждой камеры 11 соединены отверстием 12 с внешней средой и гибким трубопроводом 13 через трехходовой кран не показан) с источником сжатого возду" ха, например воздушной системой дока.Устройство используется следующим образом.Перед постановкой судна с повреж" денными танками определяют место установки щитов 1 и 2, размеры образующейся выгородки, Затем крепят на стапель-палубе 3 щиты 1 и вертикальные направляющие 6 со щитами 2. При погружении дока 4...
Эстакада пульпопровода
Номер патента: 1300076
Опубликовано: 30.03.1987
Авторы: Глебов, Епанчинцев, Жолнерович, Пантелеев
МПК: E02B 1/00
Метки: пульпопровода, эстакада
...ул. Проектная, 4 Изобретение относится к строительству, в частности к эстакадам, на которые укладывается пульпопровод для намыва сооружений.Цель изобретения - снижение трудозатрат и повышение надежности работы.На фиг.изображена эстакада, продольный разрез; на фиг. 2 - то же, поперечный разрез.Устройство включает вертикально установленные опоры 1, соединенные попарно поперечными элементами 2 жесткости. Опоры 1 и элементы 2 жесткости выполнены из перфорированных труб, заполненных крупнозернистым материалом. В верхней части опоры 1 соединены ригелями 3. В продольном направлении на ригель 3 уложен пульпопровод 4, а на элементы 2 жесткости - соединительная труба 5, выполненная перфорированной и заполненная крупнозернистым материалом. Для...
Способ складирования отходов промышленных предприятий
Номер патента: 1300077
Опубликовано: 30.03.1987
Авторы: Галибина, Гольдина, Епанчинцев, Жолнерович, Зеленков, Овчинников, Пантелеев
МПК: E02B 1/00
Метки: отходов, предприятий, промышленных, складирования
...материала (зола) обвалование 4, прудок 5 с водой либо нейтрализующим раствором, водосборные экраны 6, дренажная канава 7 с минерализованной водой. Стрелками 8 обозначены направления движения воды или нейтрализующего раствора, стрелками 9 и 1 О - соответственно уклон основания и отсыпаемых слоев крупнозернистого материала. 20Способ осуществляют следующим образом.Вначале готовят основание 1 с уклоном 9 поверхности основания в обе стороны от середины бурта. Затем, начиная с первого слоя, ведут отсыпку химически агрессивного золошлакового материала с образованием уклона 1 О к центру поверхностей каждого из последовательно отсыпаемых слоев, с чередованием слоев 2 - из материала, намытого в золошлаковой зоне, с размером частиц 2 мм и слоев...
Накопительная емкость
Номер патента: 1300080
Опубликовано: 30.03.1987
Авторы: Березницкий, Гравов, Пучков, Рухов, Щемелев
МПК: E02B 5/02
Метки: емкость, накопительная
...предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к строительству накопительных емкостей для сезонного регулирования стоков промышленных предприятий и животноводческих комплексов, а именно многокамерных емкостей.Цель изобретения - повышение надежности работы емкости при многокамерном ее исполнении.На чертеже изображена трех камерная накопительная емкость.Емкость включает камеры 1, 2 и 3 с бетонной облицовкой 4 откосов и грунтовым днищем 5 с водонепроницаемой диафрагмой 6, заглубленной в водоупорный грунт 7 по периметру днища 5.Емкость снабжена дополнительными водонепроницаемыми диафрагмами 8. Диафрагма 8, выполненная между камерами 1 и 2, соединена своим нижним торцом с диафрагмой днища 6, а ее...
Сороочистное устройство
Номер патента: 1300081
Опубликовано: 30.03.1987
Автор: Ким
МПК: E02B 5/08
Метки: сороочистное
...посредством шарнира 8 к рычагу 7 емкости 9 со сливным отверстием 10 и отверстием 11 для выпуска воздуха. Емкость 9 сообщена с водотоком 2 посредством трубопровода 12 на отметке, превышающей отметку нормального горизонта воды перед, сороочистным устройством. Площадь поперечного сечения трубопровода 12 превышает площадь поперечного сечения сливного отверстия 10. Решетчатая корзина 1 состоит из каркаса 1 3 и металлических прутьев 14. Боковая стенка 4 решетчатой корзины 1 выполнена сплошной.Сороочистное устройство работает сле. дующим образом,При скоплении мусора в решетчатой корзине 1 уровень воды перед сороочистным устройством повышается и вода из водотока 2 по трубопроводу 12 поступает в емкость 9, которая после заполнения водой...

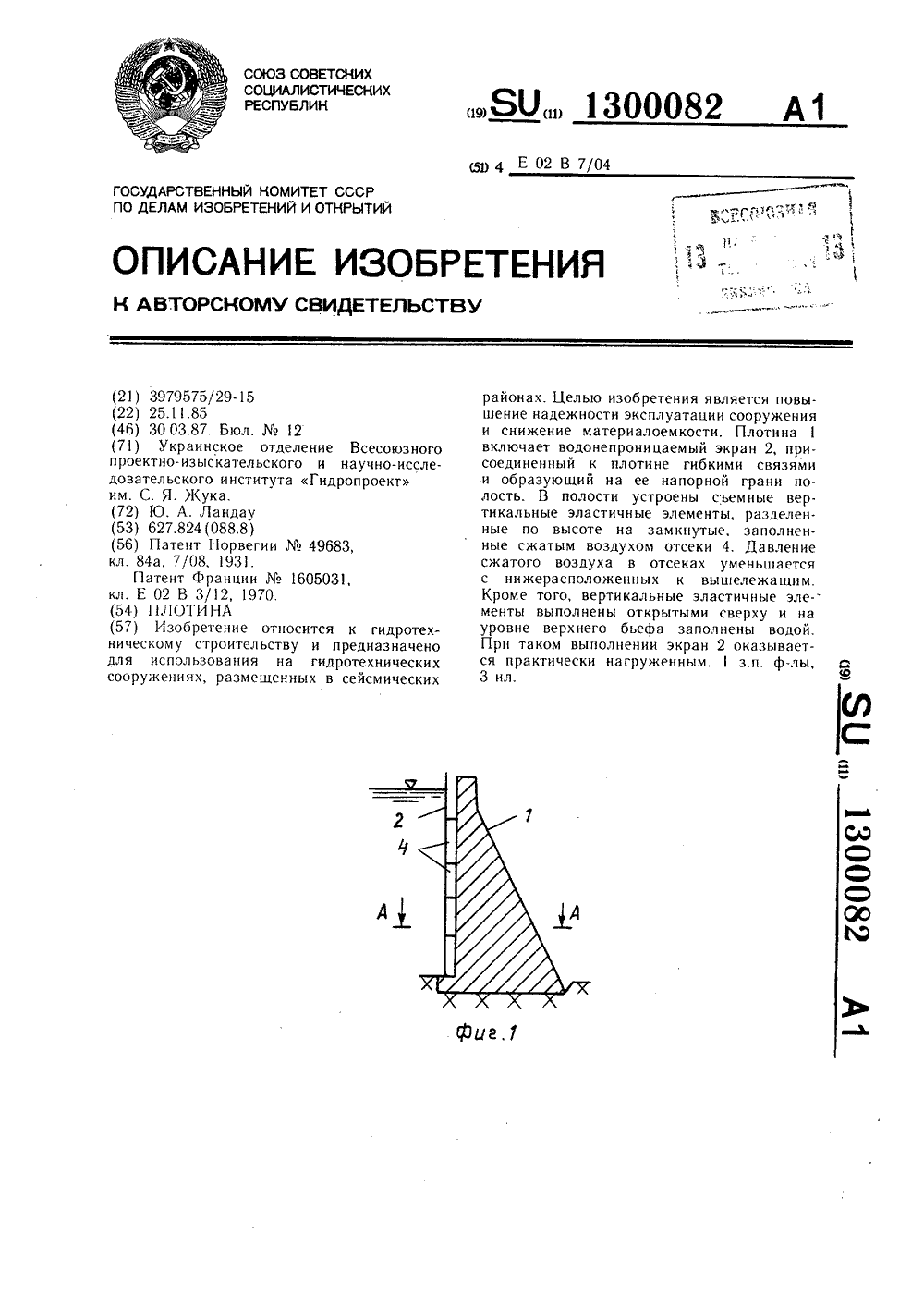

Плотина
Номер патента: 1300082
Опубликовано: 30.03.1987
Автор: Ландау
МПК: E02B 7/04
Метки: плотина
...размещенных в сейсмических районах.Цель изобретения в . повышение надежности эксплуатации сооружения и снижение материалоемкости.На фиг. 1 изображена плотина при заполнении вертикальных элементов сжатым воздухом, поперечный разрез; на фиг, 2 - то же, при заполнении водой; на фиг. 3 - разрез А - А на фиг. 1 и 2.Плотина 1 включает водонепроницаемый экран 2, присоединенный к плотине гибкими связями и образующий на ее напорной грани полость, заполненную съемными вертикальными эластичными элементами 3, разделенными по высоте на отсеки 4.Кроме того, вертикальные элементы 3 могут быть выполнены открытыми сверху и заполненными водой 5 на уровне верхнего бьефа.В нормальных эксплуатационных условиях давление воздуха в отсеках 4,...
Плотина
Номер патента: 1300083
Опубликовано: 30.03.1987
Автор: Ландау
МПК: E02B 7/04
Метки: плотина
...- снижение материалоемкости и упрощение эксплуатации.На фиг. 1 изображена плотина при заполнении вертикальных элементов сжатымвоздухом, поперечный разрез; на фиг. 2 -то же, при заполнении водой,Плотина 1 включает заглубленные под 10уровень водоема, заполненные сжатымвоздухом эластичные камеры, выполненные в виде примыкающих друг кдругу вертикальных съемных элементов 2,разделенных по высоте на замкнутые отсеки 3 и закрепленных верхним торцом кконсоли 4 гребня плотины, а к нижнемуторцу камеры прикреплен балласт 5,Кроме того, вертикальные элементы 2 могут быть выполнены открытыми сверху и заполненными водой 6 на уровне верхнегобьефа.В нормальных эксплуатационных условиях давление воздуха в отсеках 3 различно и в пределах каждого...
Способ возведения дамбы из местных материалов
Номер патента: 1300084
Опубликовано: 30.03.1987
Автор: Заудальский
МПК: E02B 7/06
Метки: возведения, дамбы, местных
...каменно-земляных гидротехнических сооружений и может быть использовано при строительстве дамб и плотин хвостохранилищ, шламоотстойников и сооружений для укладки отходов промывки металлосодержащих песков.Цель изобретения - сокращение сроков возведения дамбы и уменьшение объема доставки материалов.На фиг. 1 изображен профиль дамбы; на фиг, 2 - дамба, вид в плане.Способ возведения дамбы из местных материалов в условия наращивания объединенного хвостохранилища осуществляют следующим образом.Прокладывают транспортные коммуникации, например железнодорожный путь для доставки из карьера материала, из которого отсыпают упорную призму и пригрузку (скальные вскрышные породы). Одновременно с этим на намытом для отсылки дамбы пляже хвостохранилища...
