Номер патента: 2002888

Опубликовано: 15.11.1993

Авторы: Потапов, Потапова, Ходырев

МПК: E02B 9/00

Метки: гидроэлектростанций, деривационных, каскад

...13 возможна на уровне дна водоема либо на уровне ниже 55 уравня воды в межень (фиг. 6). Сифанныетрубопроводы 7 из бассейнов 4 гидроэлектростанций, которые могут проходить в земле либо на ее поверхности при условии их утепления подсоединяются к турбинам 5 в последовательном шаге , с перепадом Н 2 = 8 м фиг, 6). Каскад деривацианных гидро 2002888электростанций обладает широкой мобильностью при эксплуатации. Так, например, при капитальном ремонте одной или нескольких гидроэлектростанций последние отключаются при помощи затрорного устройства 17 (фиг. 2, 6), способствующего перекрытию доступа воды к турбине 5 и слива ее напрямую в бассейн 4, не нарушая при этом работу остальных гидроэлектростанций, При высоком уровне автоматизации...

Номер патента: 2002889

Опубликовано: 15.11.1993

Авторы: Камышников, Папулов, Черепанов

МПК: E02B 15/04

Метки: водоеме, загрязнений, локализации

...в совокупности создают поверхность ограждения - плавающую завесу. Причем по мере таяния ледяных элементов 8 в контуре 3 плотность водной массы по сравнению с номинальной за счет некоторого снижения ее температуры увеличивается, создавая таким образом дополнительную плотностную завесу обьемам нефти пятна 2.При этом локализованные объемы нефти требуют немедленного их отбора, Для поддержания эффективности при длительном периоде сбора нефти операция формирования завесы повторяется аналогичным образом,Технико-зкономические преимуществапредлагаемого способа состоят в следующем; повышается эффективность формирования завесы хладагентом в поверхностных слоях водоема за счет увеличения интенсивности испарения хладагента возмущенной водной...

Номер патента: 2004670

Опубликовано: 15.12.1993

Автор: Рощупкин

МПК: E02B 1/00, E02B 7/02

Метки: перекрытия, плотине, прорана

...17 основания (фиг.1). Поток из верхнего бьефа 19 течет через проран, через сетку 7 прорана внижний бьеф 20. Р 45Доставляют на объект пленочные полотнища 10 - 14 в виде рулонов. Опускают рулонполотнища 1 на дно прорана, укладываютформула изобретен и яСПОСОБ ПЕРЕКРЫТИЯ ПРОРАНА В;ЮПЛОТИНЕ, включающий установку в теле фплотины устоев и присоединение к ним за-,. пруды из полимерных полотнищ, отличающийся тем, что, с целью повышенияэффективности перекрытия прорана путем 55повышения надежности и безопасностиработ постепенным нагружением полотнищ запруды, к устоям присоединяют погруженную в проран сетку из.высокопрочного гибкого материала, а сетнижний край полотнища пригрузом 15 на грунт. Пригруз 15 может быть выполнен, например, из полимерной...

Номер патента: 2004671

Опубликовано: 15.12.1993

Автор: Ягин

МПК: E02B 1/00

Метки: металлического, монтажа, трубопровода, турбинного

...по водотоку в плавучем положении и за счет уменьшения числараскрепляющих элементов.20(56) Колпаков И,Н, и др. Монтаж механического оборудования стальных конструкцийгидротехнических сооружений, Мл "Высшаяшкола", 1981, с.192-207.25 Там же с,282-287,Формула изобретения1. СПОСОБ МОНтАжд МЕТАЛЛИЧЕ СКОГО ТУРБИННОГО ТРУБОПРОВОДА, включающий предварительную сборку звеньев трубопровода на монтажной площадке, транспортирование звеньев на строительную площадку в зону действия 35 подъемных механизмов, установку звеньев в проектное положение, их стыковку и сварку, отличающийся тем, что после сборки звеньев на монтажной площадке в полость каждого звена помещают герметичную эластичную оболочку и заполняют ее сжатым газом, а...

Номер патента: 2004672

Опубликовано: 15.12.1993

Авторы: Боровинский, Покровский, Тригубко, Хохлов

МПК: E02B 7/06

Метки: водопроницаемом, возведения, засоленном, основании, плотины

...рассолопроводов из системы нагнетательных 5 и откачивающих 6 скважин, пробуренных в основании плотины на расстоянии одна от другой, равном длине подземного водонепроницаемого контура.Зависимость Для определения диаметров перфорированных рассолопроводов можно получить, исходя из следующих соображений.Величина фильтрационного расходаОф, поступающего в основание плотины по всей длине водоподпорного фронта . на ширине, равной диаметру рассолопровода брас, исходя иэ закона фильтрации Дарси будет равна:Оф- Кф 1 вхбрас 3-Оо, где Звх- величина входного градиента фильтрационного потока в основании плотины,определяемая по формуле 5 Н,1 ах -г" Т(2) Т- мощность водопроницэемого слоя, м; Р - тзбулированная функция (см, тэбли цу);Кфо -...

Номер патента: 2004673

Опубликовано: 15.12.1993

Автор: Ягин

МПК: E02B 7/06

Метки: грунтовой, образования, плотины, предотвращения, трещин, ядре

...8 плотины предотвращает опасную фильтрацию в ядре в случае обрэзова 5 ния такой трещины у подошвы плотины,самозэлечивающейся под действием высоких вертикальных нагрузок и вследствиеползучих свойств материала ядра. При этомэффективность способа будет повышена,10 если все трубы в ряду будут доведены доподошвы 8 плотины.В процессе вибрации трубы 5 удерживают от самопогружения в ядро галереей 13, эобразующийся при вибрировании вдоль ря 15 да труб 5 провал 20 ликвидируют заполнением вго дополнительным материаломядра.Расчетом устойчивости боковых приэй21 и 22 устанавливают допустимую толщину20 вертикального слоя разжижения грунта 19.а следовательно и интенсивность вибрировэния (кинематические параметры вибрации) и расстояние между...

Номер патента: 2004674

Опубликовано: 15.12.1993

Автор: Астафичев

МПК: E02B 7/06

Метки: местных, плотина

...на фиг.2 - профиль сооружения с призмами иэ каменного материала на обоих откосах,В плотине 1 иэ местных материалов на одном или обоих ее откосах 2 расположена Формула изобретения1. ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛОВ, включающая грунтовую часть и призму иэ каменного материала. отличающаяся тем, что, с целью снижения объема плотины, призма иэ каменного материала распопризма 3 из каменного материала. Сокращение объема плотины достигается эа счет того, что откос или оба откоса подпираются призмой 3 (или призмами) иэ каменного ма терила, имеющей крутой естественный откос 4, чем насыпь из грунта, составляющая центральную часть плотины. Сокращается и объем каменного материала в призме (в призмах), поскольку их отсыпают не на дно 10 (как в...

Номер патента: 2004675

Опубликовано: 15.12.1993

Автор: Астафичев

МПК: E02B 7/06

Метки: возведения, грунтового, сооружения

...сооружения, вид сверху; на фиг.2 - то же, поперечный разрез; на фиг,3 - то же, продольный разрез. Суть изобретения состоит в следующем.Сооружение возводят путем намыва или торцевой отсыпки грунта 1, На торцевой откос 2 сооружения, на его низовую и верховую части отсыпают призмы из каменного материала, например камня, щебня, гравия,Формула изобретения СПОСОБ ВОЗВЕДЕНИЯ ГРУНТОВОГОСООРУЖЕНИЯ, включающийнамыв или отсыпку грунта в воду на торцевой откос возводимого сооружения, отличающийсятем, что, с целью повышения эффективности в работе эа счет сокращения объема сооружения, грунт в сооружение подают Отсыпанный грунт и каменный материал образуют лоток, боковыми стенками которого являются отсыпаемые призмы 3 из каменного материала, а дном...

Номер патента: 2004676

Опубликовано: 15.12.1993

Авторы: Гришин, Шахов, Ягин

МПК: E02B 3/16, E02B 7/06

Метки: воды, грунтовом, наблюдения, сооружении, фильтрацией

...стержень (трубу) 6, коаксиально расположенный в трубе 2 и содержащий пары полых кольцевых манжет 7 и 8 в количестве, рав ном числу водоприемников 3. Расстояние амежду манжетами 7 и 8 в каждой паре превышает длину Ь водоприемника 3, з пары на стержне 6 расположены так, что каждый водоприемник 3 заключен между манжетами 50 пары. Манжеты расположены на утолщениях (ступицах) 9, а их полости посредством патрубком 10 и 11 и накидной гайки 12 сообщены с полостью стержня 6, подсоединенного к источнику давления (на фиг. не 55 показан), К полому стержню 6 прикрепленымежду манжетами 7 и 8 каждой пары электротермометр 13 и датчик 14 давления, а за пределами пары -дополнительные датчики: электротермометр 15 и датчик 16 давления.- ниже манжетной...

Номер патента: 2004677

Опубликовано: 15.12.1993

Авторы: Богданов, Бутов

МПК: E02B 1/00, E02B 7/06

Метки: возведения, намывного, сооружения

...трубы.Ст выпусков 4 пульпа растекается полоткам 8, расположенным на опорной конструкции 5, В своа очередь подвижную тележку 7 располагают на направляющих 9, покоторым посоедством роликов (или другихэлементов качения) тележка 7 передвигается вправо и влево по отношению к оси сооружения.(56) Авторское свидетельство СССРЬ 1296671, кл. Е 02 В 7/ОВ, 1987,Авторское свидетельство СССРМ 1191512, кл, Е 02 В 7/06, 1985. Двнение тележки 7 по направляющим9 осуществляется гидроцилиндром 10, который установлен на брусья 6 и связан с направляющими 9 перемычками.5 Гидроцилиндры 12 и тросы 13 служатдля поддержания тележки 7 с лотками 8 и опорной конструкции 5 в определенном положении относительно уклона местности и позволяют обеспечить их строго...

Номер патента: 2004678

Опубликовано: 15.12.1993

Авторы: Балябин, Бемов, Гальберт, Россомахин

МПК: E02B 7/20

Метки: водозаборное

...потока воды и лопастей 23 возникает крутящий момент, под действием которого оголовок 3 будет совершать вращательное движение на валу 4. Взвешенные в воде частицы, двигаясь вместе с потоком и обтекая наклонную поверхность диффуэора 20, оказываясь при этом между вращающимися открылками 28, приобретают наряду с поступательным дополнительное вращатель ное движение, а вместе с этим и центробежное ускорение.После схода с диффузора 20, попадая в транзитный поток реки, частицы получат криволинейные траектории своего движения. причем частицы большей крупности, обладающие большей массой, получат пологие траектории и окажутся на большем удалении от оголовка 3, чем частицы меньшей крупности. При дальнейшем движении, мимо водоприемной решетки 8,...

Номер патента: 2004680

Опубликовано: 15.12.1993

Автор: Яковлев

МПК: E02B 8/08, E02B 9/04

Метки: рыбозащитного, рыбоотвод, устройства

...8.Рыбоотвод работает следующим образом.Вода вместе с рыбой поступает в рыбозащитное устройство, где происходит деление потока, в результате чего часть его поступает в водозаборный канал 1, а часть вместе с рыбой в рыбоотвод 5. При этом эффективность работы рыбозащитного уст ройства прямо зависит от расхода воды в рыбоотводе.Та часть воды, которая поступает в водозаборный канал 1, раскручивает турбинное колесо, расположенное в водозаборном канале 1. От турбинного колеса 2 через систему 3 передач вращение передается винтуформула изобретенияРЫБООТВОД РЫБОЗАЩИТНОГО УСТРОЙСТВА, включающий водозаборную трубу, рыбаотводящий тракт и гидравлическии ускоритель в виде лопастного колеса, расположенного в рыбоотводящем тракте и соединенного с...

Номер патента: 2004681

Опубликовано: 15.12.1993

Автор: Рощупкин

МПК: E02B 9/04

Метки: водовода, водоприемник, гидроэлектростанции, турбинного

...грани регулирующего, затвора 5. Серьга 8 присоединена к затвору5 и полка 6 с помощью шарниров 9 и 10,Изменение положения полки 6 достигается 30натяжением подъемного троса 11. Используют заявленный водоприемник следующим образом.При затворе 5, эвглубленном под воду 35 на глубину Н и при полке 6, примкнутой к затвору, затвор 5 работает так. Полкой 6 отсекается возможность поступления струй иэ слоев воды, размещенных ниже уровня Н, и течет поток воды в аванкамеру 2 иэ 40 поверхностного слоя воды, Указанное полости в работе путем упрощения регулирова ния температуры забираемой воды, полкарегулирующего затвора снабжена серьгой, шарнирно прикрепленной к ее нижней грани. и прикреплена посредством серьги с возможностью поворота в сторону...

Номер патента: 2004682

Опубликовано: 15.12.1993

Авторы: Ожог, Шеховцов

МПК: E02B 9/04

Метки: водоприемное

...21 эжектора19 проходит через крышку 2 корпуса 1, В15 теле фильтрующего материала 3 корпуса 1расположены кольцевые очистные трубопроводы 22 с направленными вниз отверстиями 23, оси которых параллельныпродольной оси корпуса 1. Очистные тру 20 бопроводы 22 при помощи напорного водовода 24 сообщены с компрессоромводозаборной станции (не показан). Количество кольцевых очистных трубопроводов 22в теле фильтрующего материала 3 по высоте25 корпуса 1 водоприемного устройства можетбыть различным.Работает водоприемное устройствоследующим образом.Вода, отсасываемая насосом водоза 30 борной станции, проходит через фильтрую. щий материал 3 корпуса 1, крышки 2 и-образный отводящий трубопровод 4 чистой воды. Вода, поступая в нижнее колено...

Номер патента: 2004683

Опубликовано: 15.12.1993

Автор: Ухов

МПК: E02B 11/00

Метки: вечной, зоне, канал, мерзлоты, осушительный

...осушения территории. Существенные признаки предлагаемой конструкции осушительного канала: устройство канала из двух максимально приближенных друг к другу выемок и расположение кавальеров между выемками не встречается в патентной и научно-технической литературе, что позволяет сделать вывод о том, что предполагаемое изобретение соответствует критерию "существенные отличия".Дополнительный существенный признак - устройство кавальеров иэ двух примыкающих друг к другу сплошных пластов не является новым и используется при устройстве осушительных каналов например, вспашкой болотным плугом.Но в этом случае канал работает осушает территорию только со стороны противоположной кавальеру, Однако в совокупности с существенными признаками в особых...

Номер патента: 2004684

Опубликовано: 15.12.1993

Автор: Николодышев

МПК: E02B 11/00

Метки: бункер, волокнистого, горизонтальной, дреноукладчика, дрены, покровным, полотна, укладывания, фильтром

...дренажной трубе 2, разворачивающее 8 и фармующее 9 устройства, Ка 1 ушка 5 выполнена иэ стальной тфбы диаметром 27-32 мм, Она укреплена с воэможностью сьема на струбцине 10, котораяразмещена над приемной воронкой 11 шахты 7 и закреплена посредством болтов 12 на . верхней части трубовода 1. На консоли струбцины 10 выполнено трубчатое гнездо 12, в которое вставлен нижний конец катушки 5, Катушка 5 снабжена крестовиной 14, служащей опорой для рулона полотна 6. Для обеспечения движения слойного пакета полотна 6 по осевой плоскости шахты 7 и равномерного надвигания его на разворачивающее устройство 8 в шахте 7 с интервалом 0,8-1,0 м размещены на хребтине 15 вилки 16, выполненные из стальной полосы иэ стальной полосы шириной 40 мм и толщиной...

Номер патента: 2004685

Опубликовано: 15.12.1993

Автор: Васильев

МПК: E02B 17/02

Метки: металлическая, полая, свая

...полость цилиндра 3 заполнены водой. 25При постановке буровой платформы на точку бурения сваи с поршнями 8, находящимися в крайнем нижнем положении, и с закрытыми клапанами 6 вдавливают в рых 30 4лый донный грунт, при этом несущая способность сваи, пропорциональная ее боковой поверхности, в 2-3 раза превышает несущую поверхность сваи тех же габаритов с гладкой поверхностью,При перебазировании клапаны б открывают и накачивают подъем опорных колонн. Перемещение поршня 8 вверх приводит к падению давления воды в полости 4 и обжатию тонкостенной оболочки 1. Между стенами колодца и оболочкой 1 образуется зазор, в который устремляется морская вода. Свая легко выходит из колодца,В другом варианте (см. фиг.З) сваю погружают в грунт при...

Номер патента: 2004689

Опубликовано: 15.12.1993

Авторы: Ворущак, Калюжный, Козьминых, Малышев, Чернодубов

МПК: E02B 17/00, E02D 13/04

Метки: мостостроительная, плавучая

...12, на которых установлены подвижно дизель-молоты 13, площадку 14, закрепленную к концам выдвижных штоков 15, грузоподъемную стрелу 16 и шаблон 17. Копровые стрелы удерживаются в вертикальном положении с помощью подкосов 18.Шаблон 17 включает две разъемные штанги 19. подвижно установленные в корпусах 20, закрепленных цилиндрическими хвостовиками 21 в стаканах 22 корпуса понтона 5, На каждой штанге на одном конце имеется захват, выполненный из стоек 23 и 24, а на другом - ограничительный штырь 25, Штанга 19 расположена в корпусе 20 между опорными пальцами 26 и 27, установленными между стенками 28 и 29. В штанге 19 выполнены отверстия 30 для размещения пальца 31, а в верхней и нижней крышках корпуса 20 - соосные отверстия для...

Номер патента: 2004903

Опубликовано: 15.12.1993

Авторы: Мейлер, Мельников, Нисневич, Пиянзов, Третьяков

МПК: E02B 1/02, G01M 10/00

Метки: воды, воздействия, моделирования, подводное, силового, сооружение

...тягах, причем опоры выполнены подъемными и соединены с механизмами управления, модель выполнена 10 в виде цилиндра, а регистрирующая аппаратура расположена на балке.На фиг.1 показан общий вид устройства,вид сбоку; на фиг.2 - то же, вид сверху; на фиг,З- сечение А-А на фиг,1; на фиг,4 - узел 15нафиг,З;Устройство для моделирования силового воздействия воды на подводное сооружение вклочает в себя гидролоток 1 с погруженной в него моделью сооружения в 20 виде цилиндра 2, установленного на имитаторе грунта - плоском щите 3 посредством опор 4 и Б с датчиками усилий 6 и 7, и регистрирующую аппаратуру 8, электрически соединенную посредством проводов 9 с 25 датчиками усилий 6 и 7. Устройство снабжено горизонтальной балкой 10, установленной...

Номер патента: 2005124

Опубликовано: 30.12.1993

Авторы: Битюрин, Логинов, Соболь, Шевченко

МПК: E02B 3/16, E02B 7/06

Метки: грунте, завесы, мерзлотной, противофильтрационной, создания, трещиноватом

...зоны 1 должна, поры и пустоты а нем, Под напором воды быть не выше минус 15 - минус 20 С. Длятакой грунт начнет фильтровать. Этот спо- . понижения температуры воздуха зффективсоб в условиях трещиноватого неводонасы нцм является его дросселирование на входещенного грунта, оказывается в трубу 3. Время продувки назначается танезффективнцм, а созданная этим спосо- . ким,чтобыбылодостигнутоглубокоеохлажбом завеса ненадежна. дение трещиноватого массива 1 доЦелью изобретения является обеспече- температуры порядка - 10 С, Оно составляние надежности завесы в трещиноватом не ет 5-25 ч.водонасьиценном грунте, Температура воды необходима воэможПоставленная. цель достигается тем, что но более низкая, не выше 4 С. Вода подаетпри способе создания...

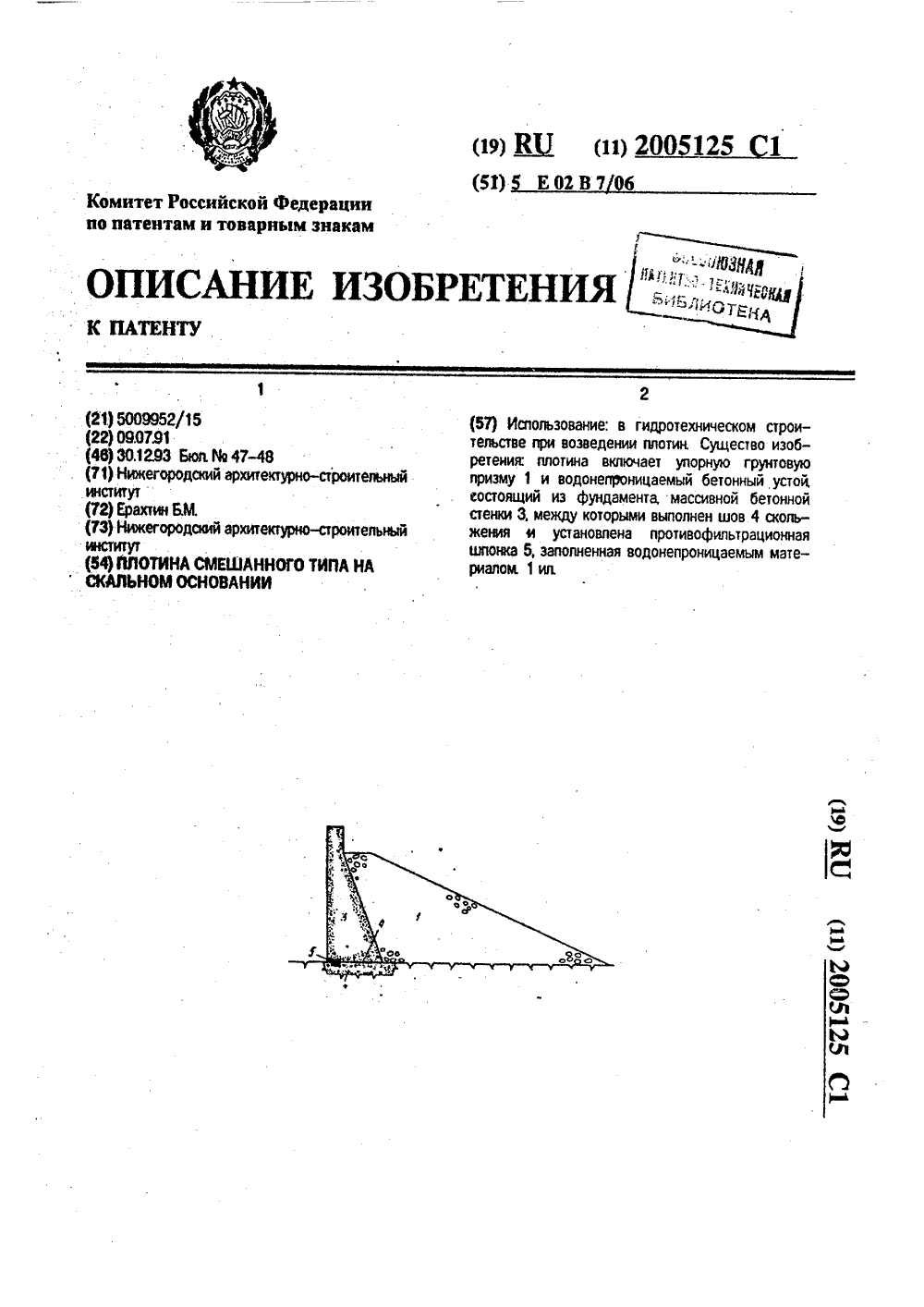

Номер патента: 2005125

Опубликовано: 30.12.1993

Автор: Ерахтин

МПК: E02B 7/06

Метки: основании, плотина, скальном, смешанного, типа

...потехнической сущности и достигаемому резулътату является плотина смешанного типа, имеющая жестко связанный соснованием водонепроницаемый бетонныйустой с верхнего бьефа и упорную грунто;,вую призму с нижнего.20Недостатком этой конструкции является большая толщина бетонного устоя, опре деляемая недопустимостью растягивающихнапряжений в основании и на верховой грани.25Целью изобретения является снижениеобъема бетона.Поставленная цель достигается тем, чтов известной плотине смешанного типа,включающей упорную грунтовую призму иводонепроницаемый бетонный устой, последний выполнен в виде защемленного вскальном основании фундамента и отделенной от него швом скольжения массивной 35стенки с противофильтрационной шпонкоймежду ними, при этом...

Номер патента: 2005126

Опубликовано: 30.12.1993

Авторы: Михеев, Пурас, Шкура

МПК: E02B 8/08, E02B 9/04

Метки: водозаборного, рыбозащитное, сооружения

...4, нижние кромки которых соединены между. собой сплошным водопроницаемым экраном 5.Вход в Ч-образный модуль 1 перекрывается сороудерживающей решеткой 6, размещенной перед сетчатыми полотнами 4 модуля 1 и равной по высоте сетчатым полотном 4, а пространство между дном подводящего канала и низом сетчатого модуля 1 перекрывается водонепроницаемым гибким экраном 7, установленным с возможностью изменения его высоты. Водовоэдушные промывные устройства 8 в виде перфорированных труб :образной формы установлены со смещением в плане относительно друг друга и имеют длину горизонтальной части, расположенной под горизонтальным водопроницаемым экраном 5, равную половине ширины входной части Ч-образного модуля 1, Боковые стенки и днище входной...

Номер патента: 2005127

Опубликовано: 30.12.1993

Авторы: Иванов, Кошкин, Мищенко, Парфенов, Усанов, Штейнбок

МПК: E02B 15/00

Метки: воды, защиты, подъемах, территории, уровня

...огражденной защитными сооружениями акватории путем интенсификации водообмена между эгражденной и открытой акваториями и исключение образования застойных зон.Поставленная цель достигается тем, что в способе защиты территории при подъемах уровня воды, заключающемся в возведении защитных ограждающих сооружений с водопропускными устройствами и формировании направленных потоков внутри огражденной акватории, согласно изобретению, формирование направленных потоков внутри огражденной акватории осуществляют путем возведения струенаправляющих сооружений с образованием между ними каналов, подходящих к водо- пропускным устройствам, причем струенаправляющие сооружения выполняют в плане обтекаемой, преимущественно треугольной, формы со сплошным...

Номер патента: 1692181

Опубликовано: 15.07.1994

Авторы: Борткевич, Скибин

МПК: E02B 7/06

Метки: возведения, грунтовых, неоднородных, плотины

1. СПОСОБ ВОЗВЕДЕНИЯ ПЛОТИНЫ ИЗ НЕОДНОРОДНЫХ ГРУНТОВЫХ МАТЕРИАЛОВ, включающий создание промежуточных складов грунта сбрасыванием его с высоты под откос, последующую поярусную разработку грунта в складах и зональную укладку сегрегированного грунта в тело плотины, отличающийся тем, что, с целью снижения стоимости строительства путем регулирования гранулометрического состава грунта, определяют гранулометрические составы грунта в каждом ярусе промежуточного склада, сравнивают их с нормативными критериями свободного оттока воды и критерием отсутствия суффозии грунта и при рассогласовании составов изменяют высоту ярусов до ликвидации рассогласования.2. Способ по п.1, отличающийся тем, что высоту яруса разработки промежуточного склада...

Номер патента: 1739686

Опубликовано: 30.07.1994

Авторы: Беккер, Кузнецов, Лалетин

МПК: E02B 17/00

Метки: искусственный, остров

1. ИСКУССТВЕННЫЙ ОСТРОВ, включающий грунтовое ядро, защитную оболочку вокруг ядра в виде замкнутого контура из плавучих панелей, соединенных между собой соединительными элементами, отличающийся тем, что, с целью повышения надежности конструкции при монтаже и эксплуатации, он снабжен пружинами и соединительными звеньями, расположенными в диаметрально противоположных точках замкнутого контура и соединенными шарнирно со смежными панелями, а соединительные элементы выполнены в виде втулок с уширениями на торцах и установлены с зазором в отверстиях сопрягаемых стенок смежных панелей и в отверстиях соединительных звеньев, при этом при установке втулок между стенками смежных панелей, втулки с торцов подкреплены пружинами.2. Остров по п.1,...

Номер патента: 948092

Опубликовано: 15.09.1994

Автор: Харченко

МПК: C02F 3/10, E02B 15/00

Метки: аэрирующее

1. АЭРИРУЮЩЕЕ УСТРОЙСТВО для водоемов, включающее проточную камеру с регулятором потока жидкости и подсоединенный к ней воздухоподводящий канал с регулятором подачи воздуха, отличающееся тем, что, с целью повышения производительности устройства путем предотвращения попадания негабаритных включений и рыб в проточную камеру, оно снабжено самоочищающейся решеткой и перегородкой с заслонкой, размещенными соответственно на входе в проточную камеру и над ней.2. Устройство по п.1, отличающееся тем, что заслонка размещена на уровне выхода из проточной камеры.

Номер патента: 1656926

Опубликовано: 09.02.1995

Авторы: Брук, Дементьев, Литвиненков, Ращенко, Татаринов, Хомутов, Чернов

МПК: E02B 7/06

Метки: сооружения, хвостохранилища

СПОСОБ СООРУЖЕНИЯ ХВОСТОХРАНИЛИЩА, включающий формирование ложа, возведение ограждающих и поперечных дамб с последующей подачей пульпы в пределах хвостохранилища, отличающийся тем, что, с целью снижения затрат на сооружение хвостохранилища путем их компенсации за счет комплексного использования месторождения, в пределах ложа хвостохранилища выполняют дренаж, который соединяют со скважинами перехвата фильтрата, ограждающие и поперечные дамбы выполняют из некондиционной золотосодержащей руды, в пределах ограждающих дамб, устанавливают вертикальные противофильтрационные экраны, в качестве пульпы используют цианидсодержащий шлам, при этом после подачи пульпы и фильтрации ее через продольные и поперечные дамбы в скважины перехвата фильтрат...

Номер патента: 1702872

Опубликовано: 20.03.1995

Авторы: Гурашвили, Косырев, Рафилов, Шарков, Шевелев

МПК: E02B 17/00

Метки: водной, нефтепродуктов, поверхности

1. СПОСОБ ОЧИСТКИ ВОДНОЙ ПОВЕРХНОСТИ ОТ НЕФТЕПРОДУКТОВ, включающий обработку нефтепродуктов лазерным излучением с перемещением пятна излучения по водной поверхности, отличающийся тем, что, с целью повышения эффективности способа за счет повышения степени очистки и сохранения экологического режима водовоздушного бассейна, при обработке нефтепродуктов лазерным излучением поджигают пароводяную смесь, оторвавшуюся от водной поверхности, путем подачи лазерного излучения с длиной волны, соответствующей области светового поглощения воды, и плотностью мощности излучения не менее 102 Вт/см2, превышающей скорость теплоотвода водной поверхности.2. Способ по п.1, отличающийся тем, что, с целью снижения энергозатрат на...

Номер патента: 1692184

Опубликовано: 27.03.1995

Автор: Точилов

МПК: E02B 8/08

Метки: рыбозащиты, точилова

СПОСОБ РЫБОЗАЩИТЫ Я Я ТОЧИЛОВА.Способ рыбозащиты, предусматривающий отпугивание рыбы от источника опасности, отличающийся тем, что, с целью повышения эффективности защиты, отпугивание осуществляют искровым электрическим разрядом, обеспечивающим формирование электрогидравлического удара.

Номер патента: 1824971

Опубликовано: 30.04.1995

Авторы: Липатов, Лихацкий, Луговой

МПК: E02B 3/18, E02D 17/20

Метки: земляного, откоса, покрытие, сооружения

...весьма технологична, может изготовляться серийно в заводских условиях, доставляться любым транспортом к местам строительства и легко и быстро укладываться механизмами или вручную.Теплоэащитный экран на откосе земляного сооружения работает следующим образом. В холодный период года, когда атмосферный воздух, попадающий в воздушную полость 6 экрана, имеет температу 5 10 15 20 25 30 35 40 45 50 55 сооружения под снежным покровом, возникает разность температур между поверхностью сооружения и воздухом, Это приводит к появлению градиента плотности воздуха. Этот градиент, в свою очередь, вызыв,ет появление сил плавучести в поле тяготения, которые приводят в движение воздух путем свободной конвекции, увеличивающей интенсивность теплообмена...
