E02B — Гидротехнические сооружения
Способ определения водоприемной способности закрытых трубчатых дрен
Номер патента: 1812269
Опубликовано: 30.04.1993
Авторы: Бредихин, Олейник, Филиппов
МПК: E02B 11/00
Метки: водоприемной, дрен, закрытых, способности, трубчатых
...Фактические потери напора Нф будут равны разности напоров воды в дрене (Н) и в грунте (и) на фиксированном расстоянии от дрены. Отклонения фактического расхода от теоретического, рассчитанного по формуле фильтрации, определяют по коэффициенту расхода: тветственно фактический иасходы дрены,вают, например; дляо формуле: где Кф - коэффициент фильтрации грунта;Н и и - напоры воды соответственно наддреной и на расстоянии Р от дрены,На чертеже представлен поперечныйразрез придренной зоны.Вода постоянным расходом подаетсявы дрену 1, в результатечего устанэвлива ется напор Н в скважине 2 нэд дреной 1 и и- в скважине 3, расположенной на расстоянии Й от дрены 1.Подаваемая в дрену 1 вода выходит вокружающий грунт, теряя при этом нэчэль. ный...
Водовыпуск из лотковой оросительной сети
Номер патента: 1812270
Опубликовано: 30.04.1993
Авторы: Аренберг, Пужаева, Стрелюхина, Туманов
МПК: E02B 13/02
Метки: водовыпуск, лотковой, оросительной, сети
...и поворота на определенный угол, что повышает регулирующую способность водовыпуска, Кроме того, поскольку диск запорного элемента устанавливается поперек потока, за счет скоростного. напора увеличивается пропускная способность,.т.е. улучшаются при неизменных прочих параметрах эксплуатационные характеристики,На фиг,1 представлена схема водовыпуска; на фиг.2 - разрез А - А нач 9 иг,1,Конструкция включает цилиндрический корпус 1, к которому прикреплена опорная плита 2, с помощью которой водовыпуск крепится к закладной детали 3 в стенке лотка. Торец корпуса, выступающий в лоток, является седлом запорного элемента 4, выполненного в виде диска и снабженного уплотнйтелем. Траверсой 5 запорный элемент связан с консолью 6; закрепленной на...
Способ очистки поверхности воды от нефти
Номер патента: 1813071
Опубликовано: 30.04.1993
Авторы: Афанасьев, Богданович, Бойцова, Гусакова, Козлов, Маслов, Мошкова, Русаков
МПК: C02F 1/28, E02B 15/04
Метки: воды, нефти, поверхности
...при применениинотоннажностью производства и нистоимостью.Лигносульфонаты являются ппродуктом производства целлюло,ПАВ сорбента, г ПАВ, г ПРОТОТИП 1. Древесная На осно оксифо стружка ано Лигнос ролиз- лигнин 0,05 0,09 и и елами про лагаемого способа 6. 0,13 0,13 0,14 0,14,04 ,18 4,0 фитным способом и выпускаются в виде порошка или водного раствора 47-50 оь концентрации. По химическому строению эти соединения относятся к полимерным сульфопроизводным фенилпропана. Лигносульфонаты нето ксичны, пожаро- и взрывобезопасны, недороги,П р и м е р, Способ осуществляют следующим образом, В стандартных условиях на водную поверхность наносят пленку нефти толщиной 0,07-0,1 мм, Предварительно высушенный до остаточной влажности 30, размолотый и...
Строительный блок
Номер патента: 1813135
Опубликовано: 30.04.1993
Метки: блок, строительный
...кольцо с частьюбоковины в исходном состоянии.На фиг.7 - то же, в деформированномсостоянии.Блок включает автопокрышки 1, кольцевые элементы 2 по краям, попарно расположенные тяги 3 и 4 с крюками 5 и 6 на концах,соединенные петлями 7, выполненными избортовых колец автопокрышек, в виде изогнутого овала 8 из кольца 9. Петли охваченыскобами 10 с заостренными концами 11,пропущенными через отверстия 12 кольцевых элементов 2 и боковины 13 автопокрышек. Бортовое кольцо представляет собойпроволочный моток 14, заключенный в резинокордную оболочку 15, Линия разреза 16определяет контур бортового кольца без обнажения проволочного мотка, Крайние покрышки блока снабжены заполнителем 17. Петля помимо бортового кольца 9 может включать отбортовку 18 от...
Способ определения глубины погружения свайных опор гидротехнического сооружения
Номер патента: 1813827
Опубликовано: 07.05.1993
Авторы: Дубровский, Пойзнер
МПК: E02B 3/06
Метки: гидротехнического, глубины, опор, погружения, свайных, сооружения
...характеристики (частоты) собственных колебаний, а о глубине их погружения судят по установленной функциональной зависимости в= ф),Для фиксации характеристик собственных колебаний свайных опор к ним на участке их свободной длины (в произвольном месте выше уровня поверхности основания для наземных или на 1,0 - 1,5 м выше уровня воды для гидротехнических сооружений) может быть прикреплен тензадатчик, например, типа 2 ФКП, 2 ФКН или 2 ФКМ либо на свайную опору может быть установлен виброграф (например, типа С 5 С или ВЭГИК), Запись показаний приборов осуществляют посредством осциллографа (например, типа Мс гальванометрами ГВЗ и ГВ 4), а численные значения динамических характеристик колебания свайной опоры могут быть определены...
Гидротехническое сооружение из массивной кладки
Номер патента: 1813828
Опубликовано: 07.05.1993
Авторы: Дубровский, Кац, Мавриди, Пойзнер, Туржанский
МПК: E02B 3/06
Метки: гидротехническое, кладки, массивной, сооружение
...кратной длине массивов 1 вдоль сооружения (например, один элемент на два или три рядом лежащих массива одного курса).Особенность работы заявляемого устройства заключается в том, что размещение в выемках рядом лежащих массивов одного курса жесткого стержневого элемента приводит к благоприятному распределению вертикальных усилий как от веса вышележащих массивов, так и от полезной эксплуата циониой нагрузки, размещаемой на поверхности сооружении, т.е. нагрузка от вышележащего массива передается не только на нижележащий, но и на смежные с ним, имеющие с последним общий жесткий стержневой элемент. Выполнение условия = = с приводит к одновременной передаче усилий на все массивы, лежащие под одним стержневым элементом.Возведение...
Способ возведения крепления откоса грунтового гидротехнического сооружения
Номер патента: 1813829
Опубликовано: 07.05.1993
МПК: E02B 3/12
Метки: возведения, гидротехнического, грунтового, крепления, откоса, сооружения
...элементов и промежутков между ними.Схематично устройство для осуществления способа изображено на чертеже.Устройство для укрепления откосов состоит из кольцевых элементов (шин) 1, скрепленных соединительными элементами 2, например канатами, Между каждой парой шин установлен металлический анкер 3, Элементы 1 выполнены с отверстиями 4, предназначенными для проникновения в их полость обводненного материала 5 пригрузки,Выполнение покрытия из элементов 1 обусловлено приданием эластичности покрытию, а также снижением материалоемкости и стоимости. Соединительными элементами 2 объединяют (связывают) отдельные элементы 1 в единое целое покрытие и придают тем самым максимальную гибкость покрытию. Закрепление покрытия анкерами повышает его...

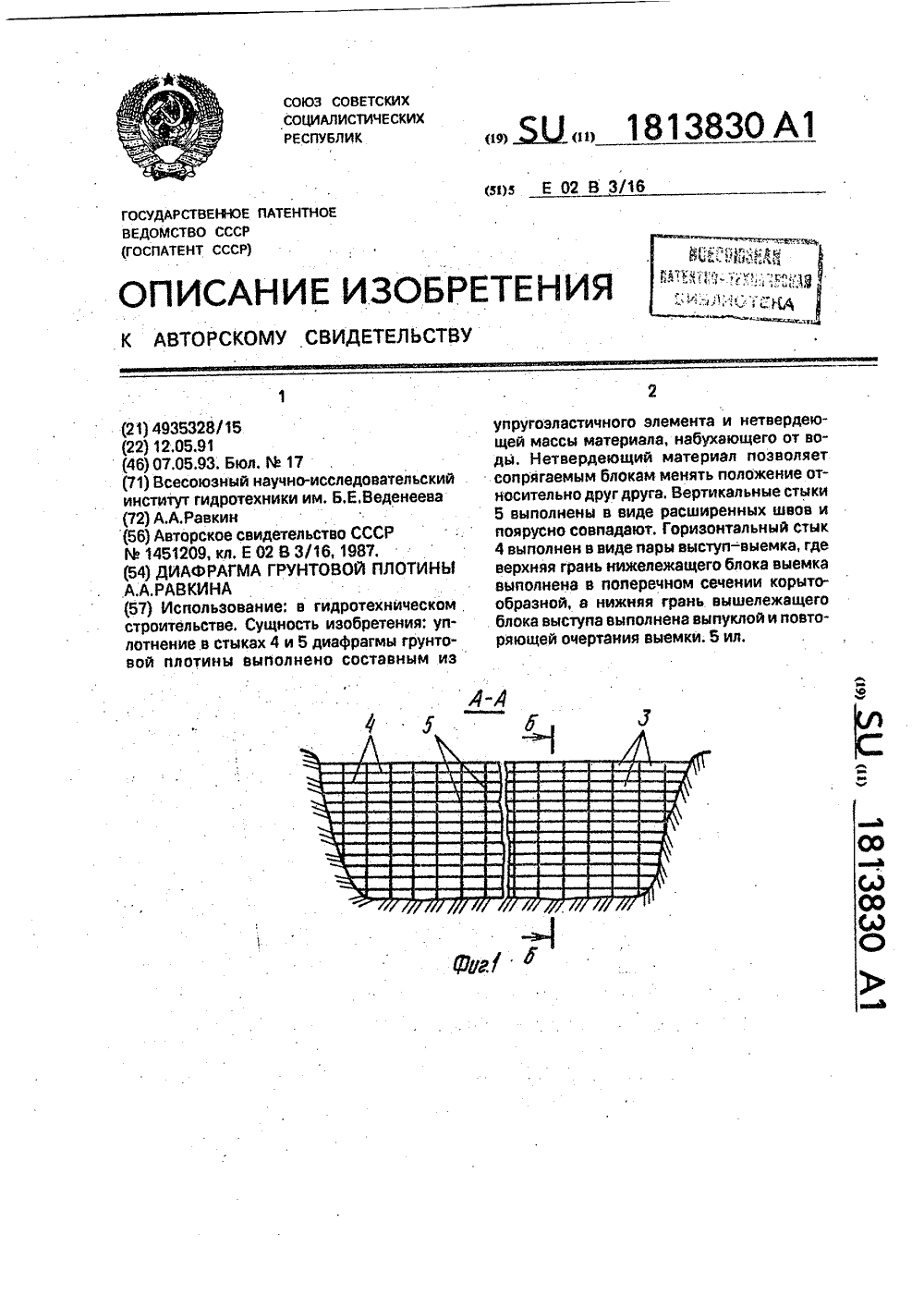

Диафрагма грунтовой плотины а. а. равкина
Номер патента: 1813830
Опубликовано: 07.05.1993
Автор: Равкин
МПК: E02B 3/16
Метки: грунтовой, диафрагма, плотины, равкина
...в корытообразной выемке 7, вкоторую входит выступ 8. Так как выступопирается на упругоэластичный элемент 10,25 та связь па плоскости между сборными блоками (верхним и нижним) постоянно сохраняется, а сами блоки предохраняются отповреждений (сколов), Благодаря тому, чтосохраняется связь блоков по плоскости, со 30 храняется и уплотнение, препятствующеепроникновению воды, Проходу воды препятствует также и масса уплотненного материала 9, которым первоначально (доустановки верхнего блока) было заполнена35 карытообразная выемка и который по мереопускания блока выдавливался, проникаяво все неплотности горизонтального стыка,и заполнял их. По мере замачивания материл 9 набухает и образует вязкий нетверде 40 ющий гель. Образующийся гель,...
Отстойник с непрерывной промывкой
Номер патента: 1813831
Опубликовано: 07.05.1993
Авторы: Гигиберия, Грдзелишвили
МПК: E02B 8/02
Метки: непрерывной, отстойник, промывкой
...которого должна быть не меньше1/2 высоты вертикальной стенки, что обеспечивает равномерное, поступление воды в камеру и установление желаемого горизонта водц в отстойнике.Работает отстойник сл аВода через подводящий канал 8 подается в отстойник непрерывного действия, После равномерного поступления воды впоследнюю камеру и установления необходимого горизонта воды в отстойнике вода поступает в деривационный водовод ГЭС.Перелив должен быть осуществлен в режиме затопленного водослива, чтобы не потерять напор ГЭС, Расход воды регулируется в гидроагрегате, при этом сброс излишка воды осуществляется через боковой аодослив, который работает в промежутке времени, когда приводится в соответствие расход воды с водозабора и потребляемый ....
Отстойник
Номер патента: 1813832
Опубликовано: 07.05.1993
МПК: E02B 8/02
Метки: отстойник
...ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(64) ОТС ГОИйи л, %17энский научно-исследоваитут водоснабжения, каналиехнических сооружений и дрологии "АэВОДГЕО" и А.В,Мамедоввидетельство (;ССР 02 8 8/02, 1971,К пользование: в гидротехнике, в частнотройствах для промывки Отстойников. сть изобретения: для сокращения прого раствора и времени промывки отые камеры по их длине разделены на сти, каждая на котОрых выполнена с воположным уклоном дна. Г 1 ри этом в ьной и концевых частях камер размещеомывнце коллекторы 4 и 12, конец перначало второй частей участков камер енц затворами 7 и 8. 1 з. и, ф-лы, 2 ил. сти в ус Сущно мывно стойн две ча проти начал ны пр вой и снабж. ааказ 1815тйиж.: Подписное ВНИИПИ Государственного комитата по изобрвтвниям и...
Отстойник периодического действия
Номер патента: 1813833
Опубликовано: 07.05.1993
Авторы: Мамедов, Мехманалиев
МПК: E02B 8/02
Метки: действия, отстойник, периодического
...поРог и затвор, через который вода поступает в отстойник;4- камеры для осаждения наносов; 5- промцвнце открытые коллекторы, через котооые удаляются задержанные в камере .наносц; 6.-разделительные стенки, разделяющие отстойник на отдельные камеры; 7 - рельс для движения сторонних устройств;8- сифонное устройство с системой зарядки и заслонками 9 - выходной порог и затвор, через которые вода выходит из отстойника;10 - промцвные затворы; 11 - промывные галереи; 12 - собирательный канал; 13 - отводящий магистральный) канал, по которому осветленная вода подается потребителю; 14 - промывной или грязевый канал для отвода удаляемых из отстойника наносов.Принцип работы конструкции заключается в следующем. Наносы, отложившиеся в камере...
Глубинный водоприемник
Номер патента: 1813834
Опубликовано: 07.05.1993
Автор: Гребан
МПК: E02B 9/04
Метки: водоприемник, глубинный
...трубы 1 и отводящий водовод 6, При этомплавающая загрузка 9 кассет 7 неподвижнаи прижата к верхней решетке кассет 7. Припромывке обратным током воды или импульсной промывке вода из труб 1 черезщелевые отверстия 3 поступает в приемнуюкамеру 14. В этом режиме благодаря разделению приемной камеры 14 на две равныечасти не происходит перемешивание струйи взаимное гашение энергии исключается.Кроме того, наклон листов перекрытия кплоскости фильтрующих кассет под углом25-45 способствует уменьшению гидравлических потерь, так как в этом случае струи поворачиваются не на 90 О, как в известном решении, а на 65 - 45, Из приемной камеры 14 вода поступает в Фильтрующие кассеты 7 5 и перемещает слой загрузки 9 к нижнейрешетке. При этом...
Развилка напорного трубопровода
Номер патента: 1813835
Опубликовано: 07.05.1993
Авторы: Архипов, Зубрицкая, Косматова, Линдес
МПК: E02B 9/06
Метки: напорного, развилка, трубопровода
...монтажа ребра 3 на стальной облицовке 1 осуществляют монтаж арматуры 2 железобетонной оболочки развилки трубопровода и кольцевого железобетонного элемента 7, Часть арматуры 2 железобетонной оболочки пропускается через закладные элементы 5, предусмотренные в ребре жесткости 3. После завершения монтака всех несущих элементов развилки трубопровода ее бетонируют, В процессе бетонирования происходит заполнение бетоном зазора между стальной облицовкой 1 и внутренними сторонами ветвей ребра жесткости 3, благодаря чему обеспечивается их надежное сопряжение и соответственно взаимодействие указанных элементов конструкции в период эксплуатации сооружения,Работает сооружение следующим образом.При вводе сооружения в эксплуатацию в трубопроводе...
Подземный напорный водовод
Номер патента: 1813836
Опубликовано: 07.05.1993
МПК: E02B 9/06
Метки: водовод, напорный, подземный
...бетоном железобетонной 40обделки 2 проектной прочности сооружениеможет быть пущено в эксплуатацию,Работает сооружение следующим образом.При действии напора в проточной части 45подземного напорного водовода он передается через стальную облицовку 1 и примыкающую к ней железобетонную обделку 2 сдисперсным армированием в виде отдельныхобъемных секций 3 на массив скальной породы 504, который сопряжен с железобетонной обделкой с помощью цементации. От действия усилий в элементах конструкции водовода вбетоне возникают трещины. Благодаря дисперсному размещению арматуры в аиде отдельных объемных секций 3 в железобетоннойобделке 2 происходит рассредоточенное образование трещин с Ограниченными протяженностью и шириной раскрытия в...
Напорный подземный водовод для массива с наклонным тектоническим разломом
Номер патента: 1813837
Опубликовано: 07.05.1993
Авторы: Илюшин, Сталбо, Шейченко
МПК: E02B 9/06
Метки: водовод, массива, наклонным, напорный, подземный, разломом, тектоническим
...быть наклонной всторону грунта.,45Все элементы конструкции водовода 12определяют расчетом или на модели, например, из эквивалентных материалов.Работает водовод следующим образом.При подвижке структурно-тектонического блока 5 вверх по тектоническому шву разлома 7 вместе с ним перемещается левая часть несущей конструкции 3 галереи 2. Благодаря наличию поперечного деформационного шва 8 и антиэдгезионному покрытию 9 при перемещении левой части несущей конструкции 3 а ней не возникают сверхдопустимые напряженияПри подвижке блока 6 также перемещается левая опора трубопровода 1; но, благодаря наличию компенсаторов 10 трубопровод 1 меняет свое положение без развития в нем недопустимых напряжений. В случае. образования утечек воды через...
Способ очистки грунтовых вод от нефтепродуктов
Номер патента: 1813838
Опубликовано: 07.05.1993
МПК: E02B 11/00
Метки: вод, грунтовых, нефтепродуктов
...ее до водоупора. Выше подошвы слоя нефтепродуктов 4 закладывают дренажную трубу 5 с отверстием 6 в верхней трети ее периметра. Над дренажной трубой 5 устраивают фильтр 7. Верхнюю границу фильтра 8 устанавливают выше максимального уровня нефтепродуктов 9.Нефтепродукты 2, двигаясь с грунтовыми водами, доходят до противофильтраци(57) Изобретение относится к области гидро, техники и касаетсядренирования промышленных площадоктерриторий, грунтовые воды которых загрязнены нефтепродуктами и нуждаются в очистке. Цель изобретения - снижение обводненности нефтепродуктов, отводимых с загрязненных территорий. Цель достигается тем, что противофильтрационную завесу эаглубляют ниже подошвы слоя нефтепродуктов, не доводя ее до водоупора и располагают...
Гидротехническое сооружение
Номер патента: 1813839
Опубликовано: 07.05.1993
Авторы: Колотыгина, Маковский
МПК: E02B 13/02
Метки: гидротехническое, сооружение
...10 опущен, мягкий клапан 15 Открыт, при этомпроисходит отток воды из камеры 9 за счетэффекта эжекции, поплавок 7, Опускаясь,опускает аодаслианое кольцо 6, через которое вада поступает. а нижний бьеф 3.Па мере повышения уровня воды в нижнем бьефе 3 поплавок .14 регулятора Юуровня поднимаетсяи; достигнув расчетнога уровня нижнего бьефа, пальцем 16 перекрывает мягкий клапан 15. При этОм вода изверхнего бьефа 2 по трубке 11 заполйяеткамеру 9 и поплавок 7 йоднимает водослйвнае кольца 6, прекращая подачу аады в нижний бьеф. Если уровень в верхнем бьефе 2 постоянный, а из нижнего бьефа 3 идет забор роды и уровень в нем понижается, то попла- ЕОК 14. регулятора 10 уровня нижнего бьефа опускается, палец 16 открывает клапан 15, через...
Устройство для нагрева воды в водоеме
Номер патента: 1813840
Опубликовано: 07.05.1993
Автор: Рощупкин
МПК: E02B 15/00
...фиг. 1 изображено устройство, установленное в акватории карьера, вид сбоку; на фиг, 2 - устройство без светопоглощающего покрытия, в ветреную погоду, вид в плане; на фиг. 3 - схема течения потоков воды в акватории, в месте установки пакета воэдухопроводных труб, разрез А-А на фиг.1; на фиг. 4 - то же, что на фиг. 2, в безветренную погоду, вид в плане.Устройство состоит из размещенного в поверхностной части водоема 1 лучепоглощающего зачерненного пленочного покрытия 2 с окнами 3 в нем, Покрытие 2 .удерживается на плаву воздухозаполненными емкостями 4, размещенными на пленке в межоконном пространстве, В приданном слое воды (дно обозначено позицией б) размещены пакеты 6 воздуховодных труб. В окнах 3 установлены стояки:...
Устройство для охлаждения и очистки поверхностных вод
Номер патента: 1813841
Опубликовано: 07.05.1993
Авторы: Герценштейн, Некрасов, Орданович, Сухоруков
МПК: E02B 15/04
Метки: вод, охлаждения, поверхностных
...прикрепленнасос 1, который может увеличивать потокчерез трубу, например, в случае большойвысоты волн. К расширенной части приемной камерыпри,еплены тросы 7, соединенные с якорем 8,Устоойство работает следующим образом.Как и устройство прототипа, предлагаемое устройство устанавливают в естественных водоемах (озерах, внутренних морях, морских заливах, континентальном шельфе океана). Во время волнения устройство устанавливается таким образом, что рупор приемной камеры 5 направлен против ветра, что обеспечивает наибольшую производительность, вода по наклонному дну 6 поступает в трубу 1, Таким образом плавучие загрязнения накапливаются в трубе 1.Когда их количество выше порогового, они через. односторонний пропускной клапан 3 поступают в...
Установка для сбора нефтяной пленки с поверхности воды
Номер патента: 1813842
Опубликовано: 07.05.1993
Авторы: Бронштейн, Гумеров, Ихсанов, Карамышев, Сорокина
МПК: E02B 15/04
Метки: воды, нефтяной, пленки, поверхности, сбора
...щих 8 установлены лопастные устройства 11 с режущими кромками 14 и неподвижными ножами 15, Жесткие направляющие 8 соединены между собойрастяжкой 9 для сбор нефти с измениощейсяповбрхностью воды сужение, расширение). Привод лопастного устройства 11 осуществляется с помощью электродвигателя 10 и червячного редуктора 13, Отделившаяся не 4 ть в емкости 1 откачивается насосом 12.Установка работает. следующим образом Плывущая по поверхности воды нефтяная пленка жесткими направляющими 8 направляется в заборное устройство Р проходит через фильтр 4,расположенные на.поплавках З,и вакуум-насосом 6 закачи.вается в емкость 1, которые расположены на площадке 15. Благодаря шарниру 7 обеспечивается подвижность жестких напрааляющих, которые с помощью...
Способ забора воды из поверхностного слоя водоема и устройство для его осуществления
Номер патента: 1814673
Опубликовано: 07.05.1993
Автор: Букреев
МПК: E02B 9/04
Метки: водоема, воды, забора, поверхностного, слоя
...что в них используется сильная эжектиру ющая способность струи и искусственно создаваемые силы инерции поступательного, а не вращательного движения, как это предлагалось ранее, для активного противодействия силам плавучести вместо ранее использовавшегося пассивного приспособления к ним. Все основные перечисленные элементы устройства обеспечивают его эффективную работу только в своей совокупности. Способ и устройство дают положительный эффект только тогда, когда выполнены приведенные формулы,На чертеже представлена схема устройства.Устройство содержит лебедки 1, шаровой шарнир 2, насос 3, понтон 4, расчалки 5, отверстие б в боковой стенке; 7 - граница раздела более легкой и более тяжелой жидкостей; сопла 8, шаровой шарнир 9,...
Устройство для получения электроэнергии и воды
Номер патента: 1815407
Опубликовано: 15.05.1993
Автор: Карташев
Метки: воды, электроэнергии
...предназначена для задержки крупных фракций льда. В зазор подведен воздуховод, сообщенный с выводом. Обечайка сообщена со штреками. Устройство снабкено гидроэлектрогенераторами. Такое выполнение устройства позволит расширить его функциональные воэможности путем обеспечения возмокности выработки электроэнергии и получения воды, 1 ил.ф 7 верхним концом подведе пройденный в теле горы по рали вокруг водовода 3 и горизонтальным выводом горы с атмосферным возду 11 в период сооружения и ства, а также во время р выполняет функцию трансп и соединен с водоводом 3 штреками 13. Внутри обеча тановлены гидроэлектрогенУстройство работает сл ный воздух по горизонтальноу 12 поступает в спиральный , где нагревается от стенок излучающих естественное...
Установка для очистки водоема от плавающих загрязняющих веществ
Номер патента: 1816295
Опубликовано: 15.05.1993
Автор: Протопопов
МПК: E02B 15/10
Метки: веществ, водоема, загрязняющих, плавающих
...кассеты 6 на заданную глубину. Благодаря этому до попадания ленточного заграждения 7 на барабан 5 оно не деформируется и процесс стягивания пятна загрязнения происходит в условиях. оптимальных для поддержания вертикального положения ленты 24 заграждения 7.Далее включается лебедка 13 и начинается процесс вытягивания заграждения 7. Для того, чтобы описываемое загражден,е могло быть собрано в жгут от него должны быть отсоединены блоки 25 "поплавок- груз", Это может делаться вручную, например, с лодки, т.е, скорость вытягивания заграждения 7 весьма незначильна (до 15 - 25 м/час.), В случае использования блоков 25, изображенных на фиг.б они могут отсоединяться от ленты 24 автоматически при взаимодействии верхних плеч 35 крюков 33 с...
Конструкция основания ледостойкой морской платформы
Номер патента: 1816296
Опубликовано: 15.05.1993
Авторы: Андре, Жан, Жерар, Филипп-Андре
МПК: E02B 17/00
Метки: конструкция, ледостойкой, морской, основания, платформы
...по фиг,1, Гак, внутренняя 50 внешней двойной стенки и защитных элестенка 6, образующая внутренний много-. ментов и.может быть морской водой,.песгранникимеетвершины 10, которыесмеще- ком, камнями, тяжелой рудой, и любым ны на половину грани относительно вершин другим сыпучим материалом.11, 12 стенки 7, образующей внешний мно- Для того, чтобы утяжелить платформу. и гогранник, Каждая из вершин 10.внутрен для того,.чтобы усилить или сделать более него многогранника соединена с соседними жесткими концентрические стены в целом вершинами 11, 12 внешнего многогранника или частично, призматические объемы, обперегородками 9, которые представляют со- разованные между двойной стенкой и перебой связи жесткости, городками, а также защитные элементы...
Вихревой водосброс
Номер патента: 1817799
Опубликовано: 23.05.1993
Авторы: Ахмедов, Кошумбаев, Туебаев, Шаг
МПК: E02B 8/06
...к ребрам воронки, Такая конструкция водосливной воронки позволяет повысить пропускную способность путем обеспечения устойчивости потока пр в шахту и увеличить интенсивность з вания потока за счет криволинейно орообразных пластин. 3 ил. криволинейной в вертикальной плоскости и описана горизонтальной образующей, а ребра 3 между гранями 2 расположены по винтовой линии и описаны по логарифмической зависимости. Закручивающие элементы 4 выполнены криволинейными в виде секторообразных пластин и прикреплены к ребрам воронки, причем вершины острых углов пластин расположены на верхней 5 и нижней 6 кромках воронки, Многогранная воронка в нижней части имеет круглое сечение диаметром, равным диаметру шахты, что позволяет плавно сопрягаться с...
Рыбоход
Номер патента: 1817800
Опубликовано: 23.05.1993
Автор: Калашников
МПК: E02B 8/08
Метки: рыбоход
...освещения и совмещаютили несколько (фиг.Э) рыбопропускных уст- выходные отверстия, открывая проход в боройств 10, конструкциякоторыхможетбыть 25 лее светлые воды промежуточного объема айалогична рыбоходу 7. За ограждением 8 в(фиг.6),потоке воды нижнего бьефа образуется от- Выходу рыбы способствует и привлекастойная зона 11, примыкающая к рыбопро- ющий поток воды, который перетекает чепускным устройствам 10 и способствующая . рез совмещенные отверстия и внутренний .накоплению рыбы, ослабленной долгой до обьем рыбопереводящего механизма в нижрогой на нерест или неблагоприятными ус-, ний бьеф. Наличие и одновременная работа ловиями в нижнем бьефе нескольких рыбопропускных устройств, пеОграждение 8 выполнено в виде карка- реводящих рыбу...
Рыбозащитное устройство водозаборного сооружения
Номер патента: 1817801
Опубликовано: 23.05.1993
Автор: Савинов
МПК: E02B 8/08
Метки: водозаборного, рыбозащитное, сооружения
...- 14 до полной откачки воды из секций мотрены кинготоны 12 и система подачи и 35 и всплытия всего сооружения. Установка бесброса воздуха из кассет, состоящая из ком- реговых монтажных пазов 29 в створе аванпрессорной установки 13 и воэдуховодов камеры должна быть такой, чтобы 14. Коневая кассета-секция 31 конструктив-, . устройство своим сетчатым полотном 25 как но идентична кассета 1, но устой 15 жестко бы продолжало линию береговой части. закреплен, на нем на подшипниках установ При запуске устройства электропривод лен ведомый барабан 16, концевой упор 10, 9 через ведущий барабан 8 и ведомый барадва стыковочных паза 17, лавсановая щетка . бан 16 поступательно вращает сетчатое по с электроприводом 19, промывное уст.-. лотно...
Система технического водоснабжения тепловой электростанции
Номер патента: 1817802
Опубликовано: 23.05.1993
Авторы: Кропоткин, Новик, Пахомов
МПК: E02B 9/04
Метки: водоснабжения, тепловой, технического, электростанции
...поступает по трубопроводам 3 и по раздаточным трубам 4 к раэбрызгивающим устройствам 5, Разбрызгивающие устройства установлены на разных расстояниях от дна канала, что позволяет автоматически включать в работу (при понижении уровня воды в отводящем канале 2) и выключать (при повышении уровня). При максимальной обработке водохранилища-охладителя или при минимальном уровне воды в водотоке работают все раэбрызгивающие устройства 5, обеспечивая максимальное дополнительное охлаждение. При повышении уровня воды часть раэбрызгивающих устройств отключается, а при достижении уровня, прикотором достигается требуемое охлаждение сбрасываемой нагретой воды, все разбрызгивающие устройства затапливаются,Так как работа всего .количества...
Способ орошения
Номер патента: 1818013
Опубликовано: 30.05.1993
Авторы: Абаев, Гумбаров, Ничиков
МПК: A01G 1/00, A01G 25/00, E02B 11/00 ...
Метки: орошения
...стоит 20 рублей на гектаре. Выдэача дополнительного объекта воды 1900 м обошлась хозяйству в 95 руб. Стоимость 1 м водыобитания, который для глубокоукореняю щихся культур существенно глубинегумусового, Глубина увлажнения по подтипам почв дана в таблице 1.2, Для определения нормы влагоэарядкового полива предложено количество осадков 35 осенне-зимнего периода принимать по средне-влажному году, В настоящее же время при-.нимают по среднесухому году. Разница составляет 50 .Следовательно, поливная норма,рассчитанная по-новому, будет меньше, 40 З.Вегетационными поливами предложено увлажнять почву только в пределах горизонта наибольшего содержания тумуса (горизонт А),В зависимости от подтипа чернозема максимальная глубина увлажнения 45...
Гидротехническое затворное сооружение
Номер патента: 1818400
Опубликовано: 30.05.1993
Автор: Яценко
МПК: E02B 7/22
Метки: гидротехническое, затворное, сооружение
