E02B — Гидротехнические сооружения
Устройство для механической очистки воды
Номер патента: 1781367
Опубликовано: 15.12.1992
МПК: E02B 5/08
Метки: воды, механической
...торца, а сороотводящий лоток установлен на горизонтальной оси, параллельно оси барабана с уклоном в сторону емкости для складирования сора, причем кулачокдиска взаимодействует с.дном передней части соответствующего лотка.На фиг, 1 изображен план устройствадля механической очистки воды; на фиг. 2 - разрез А-А фиг. 1; на фиг, 3 - разрез Б-Б фиг1.Устройство для механической очисткиводы размещается на отводе воды из канала 1 и содержит щит-регулятор 2, перегораживающий канал 1, порог 3 для отсечения донных наносов, приемную камеру 4. В приемной камере 4 установлен вращающийся перфорированный барабан 5, состоящий из набора поперечных плоских колец 6, закрепленных с заданным шагом на каркасе иэ продольных стержней 7, Перфорированный барабан...
Способ возведения ограждающих сооружений
Номер патента: 1781368
Опубликовано: 15.12.1992
Авторы: Ремизов, Саратов, Свиренко
МПК: E02B 7/06
Метки: возведения, ограждающих, сооружений
...В качестве основнызшлаков металлургического производств были взяты шлаки с содержанием СаО 37,6;ь и основностью Мо - 1,12. Плотност частиц шлака составляла у = 3,5 т/м", плотность сухой порочны в уплотненном со стоянии уск - 1,87 т/м,Перед отсыпкой первого слоя материа лов в основание всех 4 колонн был уложе дренаж.В колонну М 4 укладывали отходы угле обогащения согласно прототипа, в остал ные три колонны укладывали послойн отходы углеобогащения с уплотнением ка дога слоя до значений относительной пло ности, превышающей 0,9. Слой из отходо углеобогащения чередовали со слоями и основных шлаков металлургического прои водства, Общее количество шлаков, засыпа емых в колонну 1, определяли по формуле 5 10 15 шлаков, определяемых по...

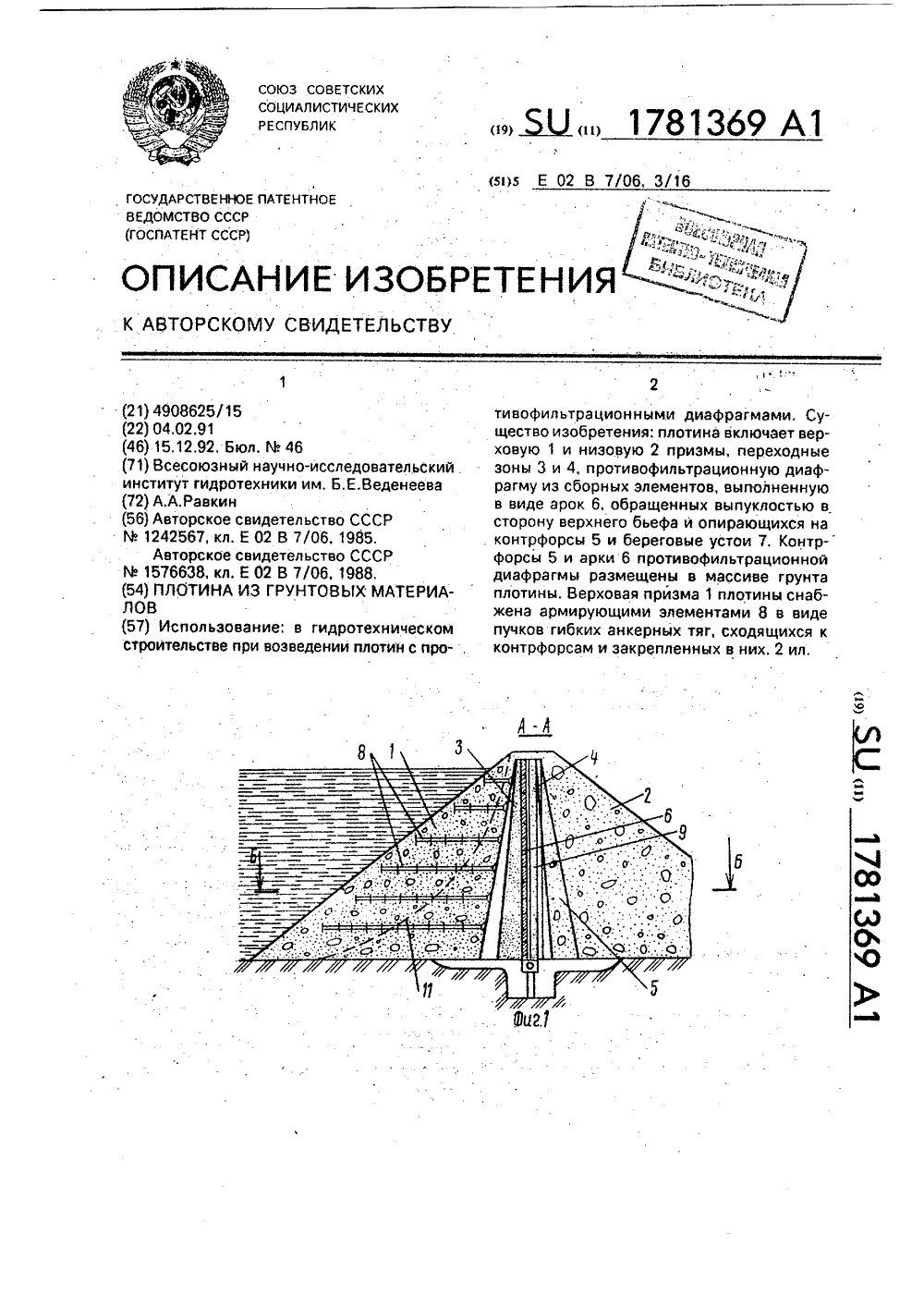

Плотина из грунтовых материалов
Номер патента: 1781369
Опубликовано: 15.12.1992
Автор: Равкин
...материал 9, набухающий от воды,На фиг, 1 нанесена пунктирная линия 11 наиболее опасной поверхности скольжения (оползания) дткоса,На фиг, 2 нанесена пунктирная линия 12 условно изображающая диафрагму известной конструкции,Плотина работает следующим образом, Под действием напора воды происходит деформация плотины и диафрагмы в горизонтальном направлении и вследствие арочного эффекта возникает обжатие диафрагмы в горизонтальном направлении. Так как диафрагма выполнена из сборных элементов, то благодаря обжатию диафрагмы повышается ее надежность при воздействии сейсмических и других динамических нагрузок, Так как диафрагма выполнена из отдельных арок, то напор воды, благодаряарочному эффекту, передается на контрфорсы, и воспринимается ими. В...
Гидротехническое сооружение
Номер патента: 1781370
Опубликовано: 15.12.1992
МПК: E02B 3/16, E02B 7/06, E02B 8/02 ...
Метки: гидротехническое, сооружение
...замораживающейгалереи 4 с атмосферой осуществлено вертикальным воздуховодным каналом 17, расположенным над затворами 15 и 16,Замораживающая галерея 4, заморажи- .вающая труба 13 и воздуховодный канал 17являются элементами замораживающей системы гидротехнического сооружения -другие элементы замораживающей системы на чертеже не показаны.Пересечение водовода 5 с галереей 4расположено на слабодеформируемом основании, например, в пределах русловоготалика на скальном основании 3 (фиг, 1) илив пределах вечномерзлых бортов 18 (фиг, 3).Дополнительно, при примыкании к галерее4 водовод 5 снабжен бетонным основанием 19, со стороны верхнего бьефа заключен в связный грунт 20, а при необходимости снабжен компенсаторами (не показаны).Сооружение...
Узел пересечения закрытого водовода с льдогрунтовой противофильтрационной стенкой грунтовой плотины
Номер патента: 1781371
Опубликовано: 15.12.1992
Автор: Ягин
МПК: E02B 3/16, E02B 7/06, E02B 8/02 ...
Метки: водовода, грунтовой, закрытого, льдогрунтовой, пересечения, плотины, противофильтрационной, стенкой, узел
...состоит из отдельных сегментов, соединенных между собою болтовымисоединениями 13, благодаря чему возможно предварительное обжатие сегментамилент 10 и 11 вместе с пленкой 9,Полость 7 на одном конце воздуховодом 14 сообщена с атмосферой, а на другом конце воэдуховодом 15 сообщена с вентиляционной установкой, расположенной эа пределами плотины в нижнем бьефе(не казана). Наружная поверхность водовода 5 в пределах полости 7 покрыта слоем 16 тепло- изоляционного материала, имеющего два утолщения 17 в виде колец, образующих местное сужение полости и отделяющих среднюю по длине часть полости от ее приторцевых участков,Сооружение работает следующим образом.При сбрасывании по водоводу 5 в нижний бьеф воды из более холодных глубинных слоев...
Способ создания мерзлого водоупорного ядра в насыпи
Номер патента: 1781372
Опубликовано: 15.12.1992
Авторы: Лобанов, Пинчук, Серов, Сидоров
Метки: водоупорного, мерзлого, насыпи, создания, ядра
...ветров, существующей практически для каждого периода года, При этом для регулирования течения холодного воздуха можно применять раструбы 6 на концах трубчатых элементов 5, Кроме того, в снежных районах, либо на снегозаносимых насыпях раструбы 6 позволяют уменьшить скорость снежного потока, в результате чего частички снега гасят скорость и осаждаются вокруг раструба - это предотвращает занос насыпи в зонах отверстий 4. При больших отверстиях 4 в раструбах 6 необходимо предусмотреть перфорированную заслонку (не показано), Это обеспечивает постепенное охлаждение насыпи с наступлением холодов; холодный воздух, попадая в трубчатые элементы 5, находящиеся в отверстиях 4, проникает через имеющуюся перфорацию, а также про 5 10 20 25 30 новки...
Гидротехнический затвор
Номер патента: 1781373
Опубликовано: 15.12.1992
Авторы: Иванов, Кошкин, Курцев, Портнов
МПК: E02B 7/26
Метки: гидротехнический, затвор
...спротивовесами 13. В рабочем положениипролетное строение 1 взаимодействует снесущей балкой 7 через ролики 14, закрепленные на пролетном строении 1 в продольном пазу 15. Для перемещения пролетногостроения 1 служат тяговые лебедки 16 и 17,В нерабочем положении пролетноестроение 1 нахОдится на плаву в нише 5, Дляприведения затвора в рабочее положение с 40помощью механизма вертикального перемещения 10 по направляющим 8 опускаютнесущую балку 7 и устанавливают на одномуровне с продольным пазом 15 пролетногостроения 1, Далее с помощью лебедки 17 45выводят пролетное строение 1 из ниши 5 всудоходное отверстие 2, При этом пролетное строение 1 опирается на ролики 6. В процессе перемещения ролики 14 контактируют с несущей балкой 7 и удерживают...
Затвор гидротехнического водовода
Номер патента: 1781374
Опубликовано: 15.12.1992
Автор: Хасеневич
МПК: E02B 7/26
Метки: водовода, гидротехнического, затвор
...соответствуют;конструкция затвора, включающего установленную в вертикальных нишах, снабженных направляющими пазами, и в донной поперечной нише, снабженной щелевыми пазами, гибкую замкнутую оболочку 5 с прикрепленными к ней с напорной и без-.напорной сторон направляющими элементами в виде пластин, присоединенных неразьемно, и верхней части оболочки, причем нижняя часть оболочки непроницаемо 10 прикреплена к поверхностидонйой ниши, верхняя часть оболочки выполнена открытой, а пластины имеют возможность вертикального перемещения в пазах.На фиг.1 изображен поперечный разрез 15открытого отверстия, где гибкая непроницаемая открытая сверху оболочка 1, снабженная в верхней части соединенными с ней неразьемно пластинами 2 и 3, закрепленная...
Затвор трубопровода
Номер патента: 1781375
Опубликовано: 15.12.1992
МПК: E02B 8/04
Метки: затвор, трубопровода
...на тыловой грани и"разделенаосью6 на две части, нижняя из которьх большеверхней, выполнена с закругленными углами и снабжена уплотняющим шлангом 9 попериметру.В верхней части корпуса 1 имеется ниша 10 с цилйндрической поверхностью 11, скоторой взаимодействует верхняя кромка 30тарели 5.Проточная камера 2 выполйена С квадратным поперечным сечением в нижней еечасти ипрямоугольным поперечным сеченийй верхней части, Углы нижней части проточной камеры 2 и цилиндрическойповерхности 11 выполнены с галтелями 12,Входной и выходйой 3. а также дополнительный 4 патрубки выполнены с плавным переходом от квадратного и 40прямоугольного йоперечйого сечения ккруглому и имеют фланцы 13 с отверстиями. 14 для присоединения к фланцам трубопровода.Длина...
Устройство для гашения энергии водного потока
Номер патента: 1781376
Опубликовано: 15.12.1992
Авторы: Айгаскаев, Алимбаева, Игамбеков, Салов
МПК: E02B 8/06
Метки: водного, гашения, потока, энергии
...от протб-,типа непосредственно за затвором со стотроны нижнего бьефа снабжено криволинейной направляющей стенкой с отверстиями, Япри этом стенка вогнута навстречу движенйя потока, это исключает возможность забивки углубления наносами, а козырекфзакреплен к затвору шарнирно на горизонтальной оси и снабжен трособлочной систе:мой его управления, что в целом уменьшает амощность подъемного мехайизма на посадку затвора.1Таким образом, устройство за затворомкриволинейной направляющей стенки с отверстиями позволяет исключить возможноСть забивки наносами ссоруканиа, ашарнирно закрепленный козырек обеспечи-, авает уменьшение усилия на посадку затвоСоставитель Б.йгамб Техред М.Моргентал ректор Т.Палий Ред Заказ 4260 ТиражВЙИИПИ...
Рыбозащитное устройство водозаборного сооружения
Номер патента: 1781377
Опубликовано: 15.12.1992
Авторы: Цветков, Чистяков, Шкура
Метки: водозаборного, рыбозащитное, сооружения
...насадков-гидроускорителей). Для предотвращения возможности Нопадания мусора и молоди рыб в канал 3 торцевая часть(по периметру) барабана 1 перемеща ется в пазу 12.Й предлагаемом изобретенйй. благода- ря значительному упрощенйю конструкции, существенно повышается надежность рабо- " тй устройства в эксплуатации. Кроме того, 30 постоянное вращение барабана приводит к повышению эффективности промывки за-. полнителя и, в конечном итоге, к повышению эффективности рыбозащиты,Формула изобретения Рыбозащитное устройство водозаборного сооружения, включающее расположенный во входном сечении водозаборного канала фильтрующий барабан, установленный на горизонтальном валу с возможностью вращения посредством привода и обращенный торцами к водоему...
Рыбозащитное устройство водозаборного оголовка
Номер патента: 1781378
Опубликовано: 15.12.1992
Автор: Петрашкевич
Метки: водозаборного, оголовка, рыбозащитное
...и попла процессе колебаний фильтрационной камевок, при этом нижняя часть гибкой преграды ры 2 на волнах водоисточника гранулы зазакреплена на водозаборном оголовке, а груэки 6 взаимно перемешиваются и щелевой водоприемник снабжен перфорированной водоприемной трубой, фильтрапоэтому часть мелкого мусора имеет направление движения вверх к поверхности 25 воды, где он накапливается, Необходимо ционной камерой и загрузкой; причем перфорированная водоприемная труба ус- периодически его удалять. Второе направтановлена внутри фильтрационной камеры, ление: в процессе перемешивания гранул а гибкая преграда выполнена в виде трубоп- загрузки 6 часть мелкого мусора поступает через отверстия 5 в перфорированную водоройода, прикрепленного своим...
Гидроэлектростанция ю. б. кашеварова
Номер патента: 1781379
Опубликовано: 15.12.1992
Автор: Кашеваров
МПК: E02B 9/04
Метки: гидроэлектростанция, кашеварова
...ниже высоконапорных плотин.Целью изобретения является улучшение экологии окружающей среды путем уст 4зонтальными тросами, предотвращающими их разрыв. Шланги 11 и 12 заполнены сжатым воздухом с давлением, превышающим давление воды на 1 атмосферу, и имеют поперечное сечение, обеспечивающее создание подьемной силы, достаточной для поддержания эластичной оболочки 7 (шлангами 11), экрана 13 и сетки 14 (шлангами 12)1781379 15 20 25 30 35 40 50 рой вода с сине-зелеными водорослями стекает в установку 18. Осветленная вода из установки 18 направляется на известняк колодца 17, а сестон - в емкость-накопитель, Сток из фильтрационного колодца 17 поступает в водовод 3 через сливную трубу, обращенную сливным отверстием в сторону нижнего...
Водозаборное устройство
Номер патента: 1781380
Опубликовано: 15.12.1992
Авторы: Ботиров, Мамажанов, Шакиров
МПК: E02B 9/04
Метки: водозаборное
...Входное сечение всасывающего трубопровода 2 и струенаправляющая стенка 3 установлены содинаковыми углами на-ф клона й= 15 - 30. Для уменьшения потери 4 найора и от воздействия струенаправляю- ОО щеи степки 3 в неы выполнены сквозные отверстия. Зэ счет устэйовки щита в камере перед входным сечением всасывающего р трубопровода уменьшается поверхностная скорость потока вкамере,Если до установки щита Огпах - максимальная по скорость поверхностного мере была равной Чх = 0,4 установки щита уменьшае м/с,За счет прикрытия каме щель между щитом и дном ка вие чего увеличивается йрид потока, При этом образуется1781380 Предложенное устройство позволяетснизить эксплуатационные затраты за счет изменения угла входа потока во всасывающий трубопровод до...
Способ сооружения узла пересекающихся на разных уровнях туннелей
Номер патента: 1781381
Опубликовано: 15.12.1992
Авторы: Джикия, Илюшин, Чумбуридзе
МПК: E02B 9/06
Метки: пересекающихся, разных, сооружения, туннелей, узла, уровнях
...закрепление стенок нижнего участкаНедостатками этого способа, принятого 20 Сооружают узел следующим образом,нами за прототип, является возможность Сперва проходят буровзрывным метоповреждения крепи нижнего"туйнеля на дом выработку верхнего участка 1 и закрепучастке пересечения егос верхним тунне- . ляют свод 2 и лоток 3. Затем производятлем при проходке последнего. Кроме того; бурение взрывных скважин 4 в пределахзамедляютсятемпыпроходки верхнего тун профиля 5 нижнего участка 6, Производятнеляв связи с тем, что пройденный райее взрывание грунта на рыхление 7 под верхнижний туннель перерезает верхний тун- ним участком 1 в пределах профиля 5 нижнЮть",чтосущественно осложняетпроходку него участка 6 после чего производятпоследнего...
Сифон
Номер патента: 1781382
Опубликовано: 15.12.1992
Авторы: Габричидзе, Тевзадзе
МПК: E02B 13/00
Метки: сифон
...устройства по з фику для каждого отдельного Восходящая ветвь вместе с нисходящей ветвью выполнена, в форме "коуша", где оголовок 2 восходящей ветви 1 сопряжен с гребнем со стороны верхнего бьефа,Сифон работаег следующим образом. При отсутствии воды в верхнем бьефе (фиг.1) и наличии некоторого количества воды в нисходящей ветви 5 сифона и зарядной трубе 7 "коуш" находится в нижнем крайнем положении, а зарядная труба 7 при помощи упора 8 упирается в стенку 10 со стороны нижнего бьефа.До подъема воды в верхнем бьефе, открывается заглушка 3 соответствующая заданному уровню срыва вакуума.При подъеме воды и достижении ее максимального уровня, вода начинает переливаться через гребень 4 "коуша" и заполняетнисходящую ветвь 5 и зарядную трубу...
Устройство для очистки каналов с бетонной облицовкой от насосов
Номер патента: 1781383
Опубликовано: 15.12.1992
Авторы: Докучаев, Ламердонов, Степанов, Хужоков
МПК: E02B 15/00
Метки: бетонной, каналов, насосов, облицовкой
...создается подпор в верхнем бьефе 10 по отношению к нижнему бьефу 11,Устройство работает следующим образом.Рама 1 устройства устанавливается нэ частично опорожненный канал 9 и вращением вокруг шарниров 3 приводится в рабочее положение подпорный щит 4, который фиксируется фиксаторами 8, включается тормозное устройство, предусмотренное в механизме управления 2. В частично заполненном канале 9 перед щитом 4 создается перепад уровней в верхнем 10 и нижнем 11 бьефах. За счет перепада уровней скорости истечения потока из-под щита 4 сильно возрастают и превышают неразмываемые скорости наносов, Под давлением энергии потока, вытекающего иэ-под щита 4, винтолопастные колеса 6 с щеточным оперением начинают вращаться; разрыхляя доннйе на носы и...
Способ постройки и транспортировки верхнего строения морской стационарной платформы
Номер патента: 1781384
Опубликовано: 15.12.1992
МПК: E02B 15/04
Метки: верхнего, морской, платформы, постройки, стационарной, строения, транспортировки
...плавучие грузовые средства,содержащие герметичные грузовые секциис положительной плавучестью, соединяемые между собой.в линию посредством торцовых соединительных устройств, идоставляемые сухопутным транспортом кместу достройки с целью максимального использования дорогостоящей энергетической части корпуса судна.Целью предполагаемого изобретенияявляется повышение эффективности способа постройки за счет повышения эксплуатационных качеств плавсредства,Поставленная цель достигается тем, чтов способе постройки и транспортировкикрупногабаритных сооружений, включающем: ввод плавсредства в док (прорезь стапеля), установку его путем балластировки наданные опоры тэк, чтобы палуба плавсредства находилась в одной горизонтальнойплоскости с...
Способ создания мерзлого массива в основании плотины
Номер патента: 1630342
Опубликовано: 23.12.1992
Авторы: Битюрин, Грандилевский, Соболь, Хорьков
МПК: E02B 3/16
Метки: массива, мерзлого, основании, плотины, создания
...завесы 6 прекращается фильтрация воды в подрусловой талик 2 иэ водохранилища 5. 1 осле выполне-.ния мерзлотной завесы 6 русло в ниж" нем бьефе / перекрывают водонепроницаемой перемычкой 8 из местных материалов с негрунтовым противофильтрационным экраном. Расстояние междуплотиной 4 и перемычкой 8 при проек тировании конкретного объекта наэнат по результатам прогнозов темпеурного режима основания на период плуатации. Затем участок 9 русла,дашкова Техред М,дидык Корректор И,МаксимишинецГ4т 1Редак Под ка Тира ноеоткрытиям при ГКНТ СССР д, 4 И В сударстненного комитета по изобретениям 113035, Москва, Ж, Раушская н эводственно-издательский комбинат "Патент", г,ужгород, ул, Гагарина, 101 3, 16303 ;в нижнем бьефе 7 между плотиной 4 и...
Поливное устройство
Номер патента: 1782469
Опубликовано: 23.12.1992
Автор: Абдураупов
МПК: A01G 25/02, E02B 13/00
Метки: поливное
...вниз и одновременно поднимается пульсной подачи воды в борозды (открывается) сегментый щит-затвор 3. ТакСущность изобретения заключается вкак резервуар 4 выполнен в виде открытой том, что в поливном устройстве, включаю- емкости, процесс заполнения резервуара и щим установленный в лотке на поворотной подъема сегментого щита-затвора 3 происоси циклически действующий затвор, вы ходитмгновенно, в реэультатечегосоздаетполненный в.виде сегментного щита с про- ся импульс при выпуске воды в борозды. тивовесом; представляющим собой Поворотная ось 2, на которой жестко эарезервуар в виде открытой емкости, гидрав- креплена труба 5, также способствует сволически соединенный с верхним бьефом за- бодном подъему сегментного щита-затвора твора...
Способ защиты морского берега от волновой эрозии
Номер патента: 1783039
Опубликовано: 23.12.1992
Авторы: Зедгинадзе, Папашвили, Сакварелидзе
МПК: E02B 3/04
Метки: берега, волновой, защиты, морского, эрозии
...формы. Отвалы, рассредоточенные вдоль берега, располагаются в зоне разрушения 2(54) СПОСОБ ЗАЩИТЬ МОРСКОГО БЕРЕГА ОТ ВОЛНОВОЙ ЭРОЗИИ(57) Использование; в гидротехническом строительстве для защиты берегов от влияния штормовых волнений. Сущность изобретения: валы отсыпают в местах подхода дорог к берегу и выполняют в виде призматической формы. Длину отвалов принимают равной расстоянию от урезовой полосы пляжа до линии разрушения расчетных волн, а шИрину определяют по расчетной формуле, 1 ил. Ф% волн 1 обеспеченности расчетного шторма. Отсыпка ведется за возможно короткий срок в объеме, необходимом для создания а :пляжа нужны габаритов с учетом объемов истирания й вдоль берегового уноса. Объем . отсыпки дблжен обеспечить создание...
Отбойно-подпорное сооружение
Номер патента: 1783040
Опубликовано: 23.12.1992
Авторы: Андрощук, Голояд, Харышак, Шкапий
МПК: E02B 3/06
Метки: отбойно-подпорное, сооружение
...водяных масс в русле водотока. Строительство предложенного сооружения заключается в следующем. На месте строительства отбойно-подпорного сооружения в прокопанные (при необходимости) ниши в береге 5 или ( при возможности) просто возле берега 5 закапывают анкерные стойки 6, после чего на расчищенное и спланированное дно 1 водотока укладывают первый ряд коробов 2, скручивая между собой смежные нижние проволочные концы 4 смежных коробов 2 у дна 1 с обеих сторон, т,е. и со стороны водотока, и со стороны берега 5. Проволочные концы 4 верхней части коробов 1 отгибают в вертикальное положение, а дуги 3 в горизонтальное, после чего привязывают к крайней стойке 6 у донной ее части концом 8 канат 7, которым закрепляют каждый короб 2 к...
Гидротехническое оградительное сооружение, возводимое в водоеме
Номер патента: 1783041
Опубликовано: 23.12.1992
Автор: Ландау
МПК: E02B 3/10
Метки: водоеме, возводимое, гидротехническое, оградительное, сооружение
...по всей высоте ячеек, а образованныеими полости заполняют бетоном после засыпки внутренней полости ячейки грунтом,Замкнутые полости, заполняемые бетоном,образуют бетонные стены, являющиеся основным несущим элементом сооружения иобладающие повышенной долговечностью,.Исключается возможность случайного йовреждения стены, например, плавающимипредметами.На фиг, 1 дан поперечный разрез посооружению при устройстве горизонтальных перемычек; на фиг. 2 - поперечный разрез по сооружению при устройствевертикальных перемычек; на фиг, 3- разрезА-А на фиг.2,Ячейки 1 образованы наружной 2 и внутренней 3 гибкими, криволинейными в плане оболочками, которые соединемы перемычками 4, образующими в верхней части зам кнутые полости 5, заполняемые...
Устройство для борьбы с эрозией
Номер патента: 1783042
Опубликовано: 23.12.1992
Авторы: Гавардашвили, Шарангия
МПК: E02B 3/12
...подверженных эрозии, в шахматном порядке. Мешки 1 расположены на поверхности грунта радиально в плане вокругсаженцев 4.(54) УСТРОЙСТВО ДЛЯ БОРЬБЫ С ЭРОЗИЕЙ(57) Использование; в гидротехническомстроительстве, для защиты участков, под-".верженных водной эрозии. Сущность изобретения: на участках, подверженньхводной эрозии, высажены в шахматном порядке саженцы, вокруг которых радиальновплотную другк другу уложены полиэтиленовые мешки с заполнителем, при этоммешки заанкерены в грунт.4 ил,Устройство обеспечивает задержание на месте эродируемого материала, предотвращает распространение эрозии, создает благоприятную экологическую среду, а так же характеризуется низкими затратами на , строительно-монтажные работы,Формула изобретения...
Устройство для очистки сорозадерживающей решетки
Номер патента: 1783043
Опубликовано: 23.12.1992
Автор: Михайлов
МПК: E02B 5/08
Метки: решетки, сорозадерживающей
...контргруза 11. Каретка с грузоподъемныммеханизмом 2 соединена канатом 14.Устройство работает следующим образом,Приводная каретка устанавливается в 35направляющих 1 и опускается грузоподьемным механизмом 2, При наезде на препятствие(скопление мусора, водорослей, ветоки т,п,) секция 8 со стержнями 9 и 10 свободно поворачивается, обходя препятствие, 40. при этом контргруз 11 не препятствует повороту секции 8, Таким образом кареткаопускается до низа решетки 3.При подъеме каретки мусор (скоплениеводорослей, тины и т,п,) поворачивает сек-,45ции 8 до упора стержня 10 в ролик контргруза 11 (т,е. стержни приобретают верхность, при этом, если усилие на стержень будет больше допустимого, стержни 10 поворачиваются, отклоняя контргруз 11.1...
Устройство для очистки сороудерживающей решетки
Номер патента: 1783044
Опубликовано: 23.12.1992
Авторы: Заболотный, Ильяшенко, Колесниченко, Погорелов
МПК: E02B 5/08
Метки: решетки, сороудерживающей
...фиг.2.Устройство содержит раму 1 с ходовыми .15катками 2, жесткую щелевидную гребенку 3и барабан 4 в виде вала, на поверхностикоторого по винтовой линии закрепленыпрямолинейные упругие очистные элементы. 5, проходящие между стержнями сороудерживающей решетки 6 и сквозьщелевидную гребенку 3; установленнуюзубьями вниз над барабаном 4 параллельнооси. Упругие очистные элементы 5 выполнены с длиной, большей длины зубьев гребенки 3 и размещены на барабане 4 напротивпросветов между зубьями гребенки 3. Закрытый герметично привод 7 вращает барабан 4, Ходовые катки 2 перемещаются понаправляющим 8, установленным перед сороудерживающей решеткой 6.Устройство для очистки сороудерживающей решетки от водброслей работает следующим образом.А-д С помощью...
Способ возведения хвостохранилища
Номер патента: 1783045
Опубликовано: 23.12.1992
Авторы: Головко, Ибрагимов, Пиналов, Половинко
МПК: E02B 7/06
Метки: возведения, хвостохранилища
...отложений ( яруса). Затем подачу пульпы переключают в следующую секцию, в которой проводят аналогичный намыв яруса хвостового материала:, Во время намыва отложений во вторую секцию в первой секции осуществляют операции, направленные на увеличение полезной емкости хвостохранилища, и Формирование очередного слоя многослойного экрана иэ нгамывного хвостового материала; т.е, производят естественную сушку до влажности 50-60 ф материала яруса прудковой зоны секции. Затем разрыхляют поверхностный слой яруса на глубину 0,4-0,6 м и уплотняют последний до оптимальной либо близкой к ней плотности, образуя противофильтрационный экран, и осуществляют гидравлическую связь неуплотненного слоя с водосбросным устройством. После этого переключают...
Способ возведения грунтовой плотины с ядром
Номер патента: 1783046
Опубликовано: 23.12.1992
Автор: Ягин
МПК: E02B 7/06
Метки: возведения, грунтовой, плотины, ядром
...4 и 5 и верховую бо ности нижней части плотины из материаловковую призму 6. Гребень стенки 2 ядра и фильтра, оставляемых в ядре и впревышает грунтовые поверхности воэве- фильтре при последующем довозведенииденных частей ядра 3 и переходной зоны 4, плотины.которые покрываются защитными элемен- Ф о р м у л а и з о б р е т е н и ятами. При.этом защитные элементы выпол 1. Способ возведения грунтовой плотиняют над ядром в виде мешков 7, нысядром,включающийвозведениевнижзаполненных связанным грунтом 8 ней части плотины верховой призмы, ядра и(см.фиг,2), а над переходной зоной 4- в виде упорной стенки, размещенной со сторонымешков 9,заполненных песчано-гравийным нижнего бьефа от ядра; закрепление с погрунтом 10(см.фиг.6). Мешки 7 и 9 выполня...
Дроссельный затвор-автомат регулирующего сооружения
Номер патента: 1783047
Опубликовано: 23.12.1992
МПК: E02B 7/44
Метки: дроссельный, затвор-автомат, регулирующего, сооружения
...положения щита. Возможен вариант фиксации горизонтальногоположения щита упором рычага 9 в стенку сооружения при удлиненном рычаге. Накладйые йластинИ : резинового уплотнения 14 на верхней от вала части обоймы по краям сливного отверстия, прижатые круговой полосой 15 и двумя боковыми прямыми полосами 16 с помощью болтов 17, имеют напуск внутрь сливного отверстия. Подобные-пластины с аналогичным закреплением в нижней от вала части на щите имеют внешний напуск по его кромке. Эти напуски обеспечивают водонепроницаемый контакт щита с обоймой при повороте щита только по часовой стрелке. Переносной четырехрожковый якорь 18 с веревочным канатом 19 обеспечивает открытие и закрепление открытого положения затвора путем зацепа одного из рожков...
Пескогравиеловка
Номер патента: 1783048
Опубликовано: 23.12.1992
Авторы: Пресняков, Румянцев, Хасанов
МПК: E02B 8/02
Метки: пескогравиеловка
...в промывной каналстой воды потребителю по отвОдящему посредством воздействия на них кольцевойпатрубку 15, которая периодически преры обечайки, создающей препятствие (зкранивается на время промывки отстойника по- рующей) перемещению песка и гравиясредстом задействования восходящей 7 и вверх. Кроме того, повышается качествонисходящей 9 ветвей сифона 8. В реэуль-очищаемой воды за счет эффекта сифониротате в трубопроводах с чистой водой со-. вания воды в зоне между стенками основ-.эдаются воздушные пробки, снижающие 55 ной и дополнительной приемныхемкостей,эффективность в работе известного устрой- когда вода переливается через верхнююства и тем самым затрудняющие водоснаб- кольцевую кромку цилиндрической емкожение; "сти,...
