H03K — Импульсная техника

Номер патента: 1008907

Опубликовано: 30.03.1983

Автор: Соколов

МПК: H03K 17/60

Метки: головки, магнитной, переключения

...сложностью иа-за необходимости использования второго форсирующегокнйча.Цель изобретения - упрощение устройства,Поставленная цель достигается тем,что в устройстве для пеюеключения тока магнитной головки, содержащем диф.ференциальный переключатель тока натранзисторах, эмиттеры которых .подключены к выходу источника тока с ток 1 ъзадающим резистором, параллельно которому подсоединен форсирующий ключ,базы - к управляющим шинам, а коллекторы - к выводам полуобмоток магнитной головки, управляющий вход форсиру 1 ощего ключа соединен через дополнительные диоды с коллекторами транзисторовдифференциального перекпючателя тока.На чертеже представлена принципиальная электрическая схема предлагаемогоустройства.Устройство содержит дифференциальный...

Номер патента: 1008908

Опубликовано: 30.03.1983

Авторы: Бахтин, Кандыба, Махов, Павлов

МПК: H03K 17/92

Метки: варианты, дискриминатор, его, стробируемый, токовый

...искажений, связанных с неидеальностью стробирующего сигнала. 08Поставленная цель достигается тем, что в стробируемый токовый дискриминатор, содержащий последовательно соединенные источник питания, ограничительный резистор и первый джозефсоновский прибор, обладающий гистерезисом, а также разделительный элемент и три шины управления, введен второй джозефсоновский прибор, обладающий гистерезисом, включенный между первцмджозефсоновским прибором, обладающим гистерезисом, и общей шиной. При этом источник питания выполнен в виде источника импульсов напряжения с постоянной амплитудой, первая и вторая шины управления индуктивно связаны с вторым джозефсоно. вским прибором, обладающим гистере 1 зисом, третья Вина управления индук" тивно связана с...

Номер патента: 1008909

Опубликовано: 30.03.1983

Авторы: Косоусов, Максимов, Петричкович

МПК: H03K 19/017

Метки: мдп-транзисторах, полусумматор

...- повышение быстродействия устройства.Поставленная цель достигаетсятем,что в полусумматор на МДП-транзисторах, содержащий первый, второй,третий и четвертый МДП-транзисторыР-типа и пятый, шестой, седьмой ивосьмой МДП-транзисторы П -типа, приэтом стоки первого третьего и цетвер 10 того транзисторов подключены соответственно к стокам пятого, шестого иседьмого транзисторов, сток второготранзистора подключен к первой выходной шине, затворы первого и пято 5 го транзисторов подклюцены к первойвходной шине, четвертого и седьмогок второй, третьего и шестого - к стокам четвертого и седьмого транзисторов, исток второго транзистора подклю 20 чен к истоку третьего транзистора, аисток четвертого - к шине питания,введен девятый ИДП-транзистоо,...

Номер патента: 1008910

Опубликовано: 30.03.1983

Авторы: Гиль, Нестерук, Потапов

МПК: H03K 19/168

Метки: и-исключающее, логический, элемент

...переменныеобозначены на. чертеже буквами А и В,функционвльные выходы И, Запрет" поА и фЗапрет" по В логического элемента И-ИСКЛЮЧАЮ 1 ЦЕЕ ИЛИ обозначены соответственно сочетаниями букв АВ,АВ, АВ,Логический элемент И-ИСКЛЮЧАЮЩЕЕ ИЛИ работает следующим образом.Перед началом работы по одномуиз входных каналов продвижения ЦМДЦили 17 в динамическую ловушку ЦМД У 11, вводится домен,Пусть ЦМД 11, соответствующие входным логическим переменным А и В, поступают по входным каналам продвижения ЦМД П 1 и 17 логического элемента и занимают соответственно позиции, 1 и 2. ЦМД, находяшиеся в динамической ловушке ЦМД и в позиции 1 входного канала 111, имеют по два возможных пути дальнейшего продвижения соответственно в позиции 4 или 5 и в поаиции 4...

Номер патента: 1008911

Опубликовано: 30.03.1983

Авторы: Журавлев, Овчаренко, Фурман

МПК: H03K 23/00

Метки: делитель, импульсов, следования, управляемый, частоты

...первого 35 4 О 45 50 55 разряда М -разрядного счетного блока, счетные входы остальных разрядов которого соединены с выходами соответствующих элементов И, вторые входы которого соединены с соответствующими вы.ходами делителя частоты.При этом каждый разряд И -разрядного блока сравнения содержит демультиплексор первая группа входов которого является входами данного разряда, вторая группа входов соединена с выходами переключателя, а выход является выходом данного разряда М -разрядного блока сравнения.На чертеже представлена структурная схема предлагаемого устройства.Устройство содержит делитель 1 частоты, включающий в себя декады (1-1) - 1 -( М), 1 -разрядный счетный блок 2, включающий в себя счетчики (2-1) - (2- М ), Ч -разрядный блок 3...

Номер патента: 852135

Опубликовано: 07.04.1983

Автор: Ремнев

МПК: H03K 3/53

Метки: генератор, импульсов, мощных, наносекундных

...по амплитуде, а вторая, третьяи т,д, - напряжением, большим навеличину разброса амплитуды срабатывания разрядников ( газовый разрядник под давлением ю 10 атм имеет разброс ф 1), которые соответственнонастроены на большее напряжение.Во втором случае величина зарядного напряжения, линий не имеет принципиального значения, а импульсы синхронизации подаются также и на разрядникии.На чертеже приведена принципиальная схема генератора на примере трех- импульсного генератора. с согласован-, ной нагрузкой (волновые сопротивления линий равны сопротивлению нагрузки )и неуправляемых разрядниковГенератор мощных наносекундных импульсов содержит высоковольтные электроды 1,2,3, между которыми включены разрядники 4 и 5. Крайний высоковольтный...

Номер патента: 1010716

Опубликовано: 07.04.1983

Автор: Шкаруба

МПК: H03K 3/53

Метки: генератор, импульсных, напряжений

...Конденсаторы известного генерато" ра заряжаются параллельно от источ- ника напряжения через последователь ные цепочки зарядных и разрядных резисторов, А после подачи поджигающего импульса на запальный разрядник и срабатывания всех искровых промежутков конденсаторы включаются 60 последовательно. Разряд каждой па" ры последовательных конденсаторов осуществляется на свое разрядное сопротивление, выбранное таким образом, чтобы получить стандартную 65 волну напряжения, Перенапряженияна всех двухэлектродных разрядникахневелики и непродолжительны, так какони обеспечиваются только переэарядоммалых параэитных емкостей на землю.Поэтому этот ГИН имеет небольшойдиапазон срабатывания разрядниковдаже после .регулировки зазоров.Цель изобретения -...

Номер патента: 1010717

Опубликовано: 07.04.1983

Авторы: Алимин, Зиловянский

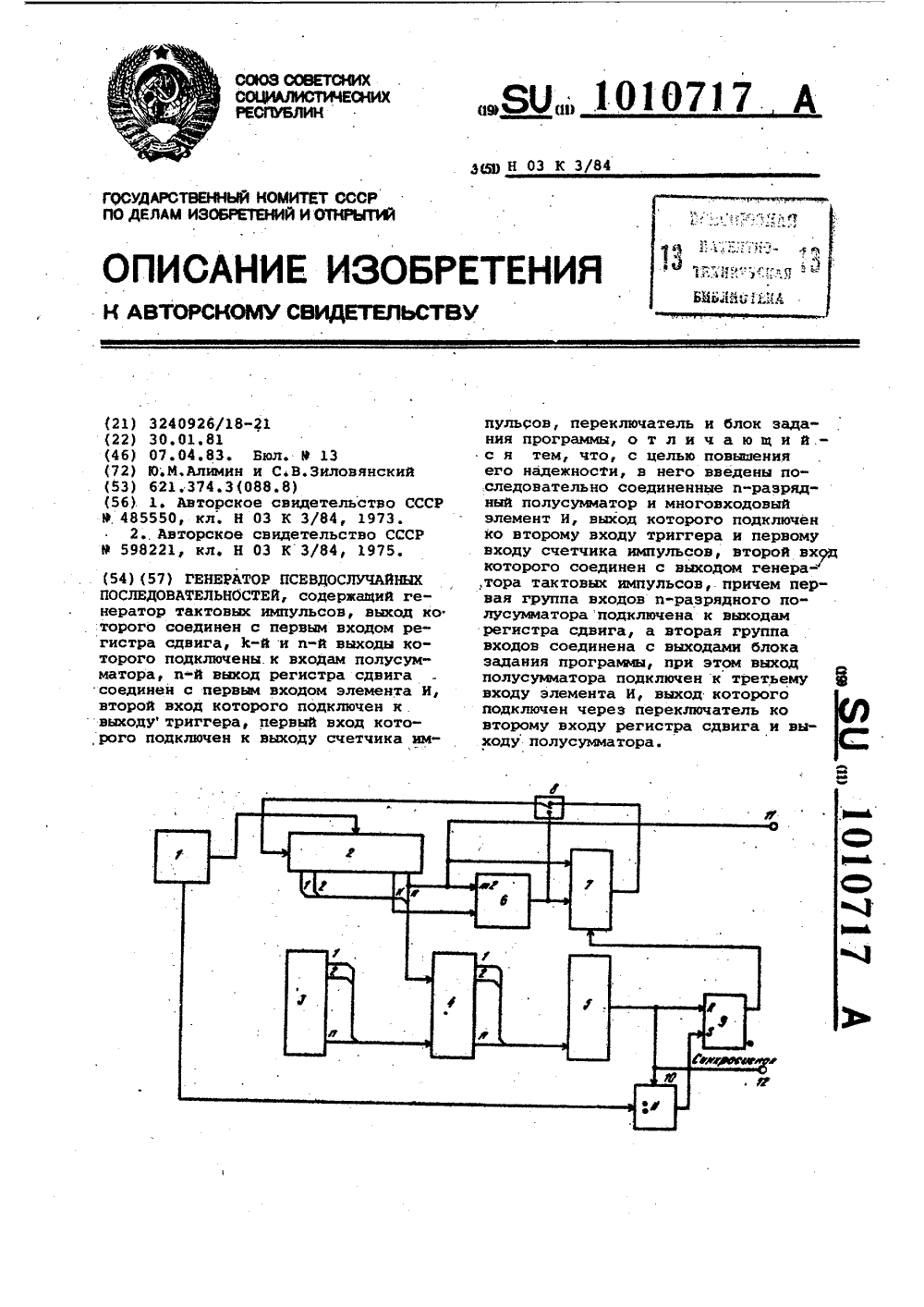

МПК: H03K 3/84

Метки: генератор, последовательностей, псевдослучайных«

...сдвига,а вторая группа входов соединена свыходами блока задания программы,при этом выход полусумматора подключен к третьему входу элемента И,выход которого подключен через переключатель ко второму входу регистра сдвига и выходу полусумматора.На чертеже приведена структурнаясхема генератора ПСП,Генератор ПСП содержит генератор 1 тактовых импульсов, регистр 2сдвига, блок 3 задания программы,п-разрядный полусумматор 4, многовходовой элемент И 5, полусумматор бэлемент И 7, переключатель 8, триггер 9, счетчик 10 импульсов, в котором можно перестраивать коэффициент пересчета, выходную шину 11и шину 12 синхроимпульсов.Устройство работает следующим образом.Генератор в зависимости от положения переключателя 8 может находиться в двух режимах...

Номер патента: 1010718

Опубликовано: 07.04.1983

Авторы: Айрапетян, Елефтеров, Саркисян

МПК: H03K 4/48

Метки: генератор, пилообразного, управляемый

...выходом блока управления амплитудойпилообразного напряжения,и управ- . 40ляемый токостабилиэирующйй дьух-.полюсник, введены мультиплексор,делитель напряжения, коммутатор,дополнительный управляемый токостабилизирующий Двухполюсник, вхОД кОто 45рого соединен с первым выходом коммутатора, а выход - с первым входоммультиплексора, выход которого соединен с накопительным конденсатором,а второй вход - с выходом управляемого. токостабилизирующего двухполюсника, вход которого соединен с вторым выходом коммутатора, вход которого соединен с выходом блока управлений крутизной пилообразного напряжения, причем вход делителя напряжения соединен с накопительным конденсатором, а выход - со вторым входомэлемента сравнения,На чертеже приведена...

Номер патента: 1010719

Опубликовано: 07.04.1983

Авторы: Анохин, Иосипов, Солоха

МПК: H03K 5/00

Метки: выделения, импульсов, разностной, частоты

...содержа-. щее триггер, элемент НЕ и элемент И, первый вход которого соединен с инверсным выходом триггера, дополнительно введены элемент ИЛИ, шина тактовых импульсов и два входных ка нала, каждый из которых состоит из двух триггеров, причем прямой выход второго триггера первого входного канала соединен с перным входом элемента ИЛИ, а инверсный вы- Я ход с входом установки в ,1 триггера, информационный вход которого соединен с шиной нуленого потенциала, инверсный выход нторого триг-гера второго входного канала соединен со счетным входом триггера, второй вход элемента И соединен с прямым выходом второго триггера второго входного канала, выход элемента И соединен со вторым входом элемента ИЛИ, выход которого является выходом...

Номер патента: 1010720

Опубликовано: 07.04.1983

Автор: Нестеров

МПК: H03K 5/26

Метки: импульсов, селектор, частоте

...формирователи импульсов, элемент ИЛИ 3, одновибратор 4, первый 5 и второй б элементы Итриггер 7, элемент 8 задержки, третий 9 и четвертый 10 элементы И, а также формирователь 11 импульсов.Вход селектора соединен с входами первого формирователя 1 и элемента 8 задержки. Выход. первого формирователя 1 соединен с входом второго формирователя 2 и вторыми входами первого 5 и второго б элементов И, а выход второго Формирователя 2 - с первым входом элемента ИЛИ 3, выход которого подключен к входу одновибратора 4. Прямой выход одновибратора 4 соединен с первым входом первого элемента И 5, инверсный выход - с первым входом второго элемента И б. Выход первого элемента И 5 соединен с входом третьего Формирователя 11, выход которого соединен со...

Номер патента: 1010726

Опубликовано: 07.04.1983

Авторы: Антонов, Будников, Герасимов

МПК: H03K 17/945

Метки: переключатель, сенсорный

...импульсов. В п К +1 такте цикла элемент 15 И-ЙЕ записи формирует импульс 65 30 ная площадка 2, а опрос всех площадок 2 происходит в течение пК первых тактов цикла. При этом за вре"мя цикла каждая сенсорная площадка 2.опрашивается К раз с периодом, равным пТ . В последних двух дактах 5цикла опрос сенсорных площадок 2не производится, В пК + 1 тактев 1) -триггерах 8 блоков 6 памятификсируются результаты опроса сенсорных площадок 2, в пК + 2 такте в 10.нулевое состояние устанавливаютсяР 5 -триггеры 7 и основной и дополнительный счетчики 3 и 13. Управляющие сигналы, необходимые для работы сенсорного переключателя по цик лическому принципу, формируются основным и дополнительным счетчиками3 и 13, элементом 12 задержки, элементом И-НЕ 16...

Номер патента: 1010727

Опубликовано: 07.04.1983

Авторы: Гиль, Нестерук, Потапов

МПК: H03K 19/168

Метки: магнитный, многопороговый, элемент

...ЦМД,З 5соединенный с каналом опроса, состояцим из взаимосвязанных предпочтительных и отводных каналов опроса,каждая пара которых магнитосвязана ссоответствующей динамической ловушкой ЦМД, и выходной канал 21,Недостатком известного элементаявляется ограниченная область применения в связи с постоянством пороговсрабатывания. 45Цель изобретения - расширение области применения магнитного многопорогового элемента путем управляемогоизменения порогов срабатывания.Поставленная цель достигается тем,50что известный магнитный многопороговый элемент содержит переключателиЦМД по числу динамических ловушек ЦМДи дополнительные аннигиляторы ЦМД,вход каждого из. переключателей ЦМДсоединен с одноименным отводным каналом опроса, первый выход - с...

Номер патента: 1010729

Опубликовано: 07.04.1983

Авторы: Ратникова, Филиппенко

МПК: H03K 23/00

Метки: деления, делитель, импульсов, коэффициентом, переменным, следования, частоты

...выход - с вторым входом четвертого элемента совпадения, группа разрядных выходов - с группой входов блока деления, вход которого подключен к выходу второго элемента ИЛИ, а разрядные входы - с кодовой шиной.Блок деления содержит счетчик импульсов, выход которого через последовательно соединенные элемент задержки и элемент ИЛИ соединен с установочным входом счетчика импульсов, счетный вход которого является входом блока деления, а инфОрмационные входы соединены с разрядными выходами сумматора, входы которого являются группой входов блока деленияБлок задания коэффициента деления содержит первый, второй и третий регистры, входы которых являются разрядными входами блока задания коэфФициента деления, а выходы - разрядными выходами блока...

Номер патента: 1010730

Опубликовано: 07.04.1983

Авторы: Попков, Рымаренко

МПК: H03K 23/00

Метки: счетчик, функциональный

...выходами УК - триггерапредыдущего разряда, входная шина ишина сброса соединены соответственно 60с тактовым входом и входом установкив ноль УК-триггеров разрядов, введенблок контроля, содержащий шесть элементов И-НЕ, входы первого и второгоэлементов И-НЕ соединены соответст венно с прямыми и инверсными выходами УК-триггеров разрядов, выход первого и второго элементов И-НЕ соединены соответственно с первыми входами третьего и четвертого элементов И-НЕ и соответственно с первыми входами пятого и шестого элементов И-НЕ, вторые входы которых соединены,соответствен- но с выходами, четвертого и третьего элементов И-НЕ, вторые входы которых соединены соответственно с инверсным и прямым выходами УК-триггера последнего разряда, выходы пятого и...

Номер патента: 1012424

Опубликовано: 15.04.1983

Автор: Вохмянин

МПК: H03K 3/02

Метки: генератор, импульсов

...цель достигается тем,что в генераторе импульсов выход каждой кС-цепи через соответствующий ди" од соединен с анодом тиристора, управляющий электрод которого соединенчерез пороговый элемент с выходомданной КС-цепи,На чертеже представлена электрическая принципиальная схема генератора.Генератор импульсов содержит двеинтегрирующие ВС-цепи, состоящие изрезисторов 1 и 2 и конденсаторов 3 и4, поляризованное реле с обмотками5 и 6 и тиристоры 7 и О,Для обеспечения разряда конденсаторов 3 и 4 использованы диоды 9 и 10,Резистор 1 и обмотка 5 подключены кразмыкающему контакту 11, причемпереключающий контакт 12 подсоеди"нен к шине питания 13. Резистор 2и обмотка 6 подсоединены к замы" кающему контакту 14, причем переключающий контакт....

Номер патента: 1012425

Опубликовано: 15.04.1983

Авторы: Дерум, Коваль

МПК: H03K 3/28

Метки: генератор, управляемый

...шиной. Поставленная цель достигается тем,что в генератор, содержащий порого, вый 1 лемент, вход которого через конденсатор соединен с общей шиной и Непосредственно С коллекторами двухтокозадающих транзисторов разноготипа проводимости,. эмиттеры которыхчерез резисторы соединены с выходом; порогового элемента, и два потенциоомбтра, первые выводы которых соеди-.нейы соответственно с положительнойи отрицательной шинами питания, адвижки " с базами соответствующих транзисторов, введен третий транзис"5 тор, эмиттер и коллектор которого соединены с Вторыми выводами потенциометров, а база - с шиной управле" ния. При этом, пороговый элемент выполНен в виде последовательно соединенных истокового повторителя, интегральных микросхем "Триггер Шмидта"...

Номер патента: 1012426

Опубликовано: 15.04.1983

Автор: Турченков

МПК: H03K 3/286

Метки: мостовой, триггер

...шинам источника пи"тания, коллекторы попарно объединеныи подключены к соответствующим выво"дам нагрузки, коллектор второго транзистора третьего плеча соединен сбазой первого транзистора первогоплеча, коллектор второго транзисторачетвертого плеча - с базой первоготранзистор второго плеча, введенычетыре диода, два иэ которых включены в прямом направлении между базамивторых транзисторов и выводами на." грузки противоположных плеч моста, адва других диода одними выводами подключены к базам вторых транзисторов, а другими выводами объединены и под 5 ключены к входной клемме, кроме того,. цепочки, каждая из которых образована параллельным соединением резистора и конденсатора, включены между. эмиттерами вторых и базами третьихтранзисторов в...

Номер патента: 1012427

Опубликовано: 15.04.1983

Авторы: Меллех, Павлов

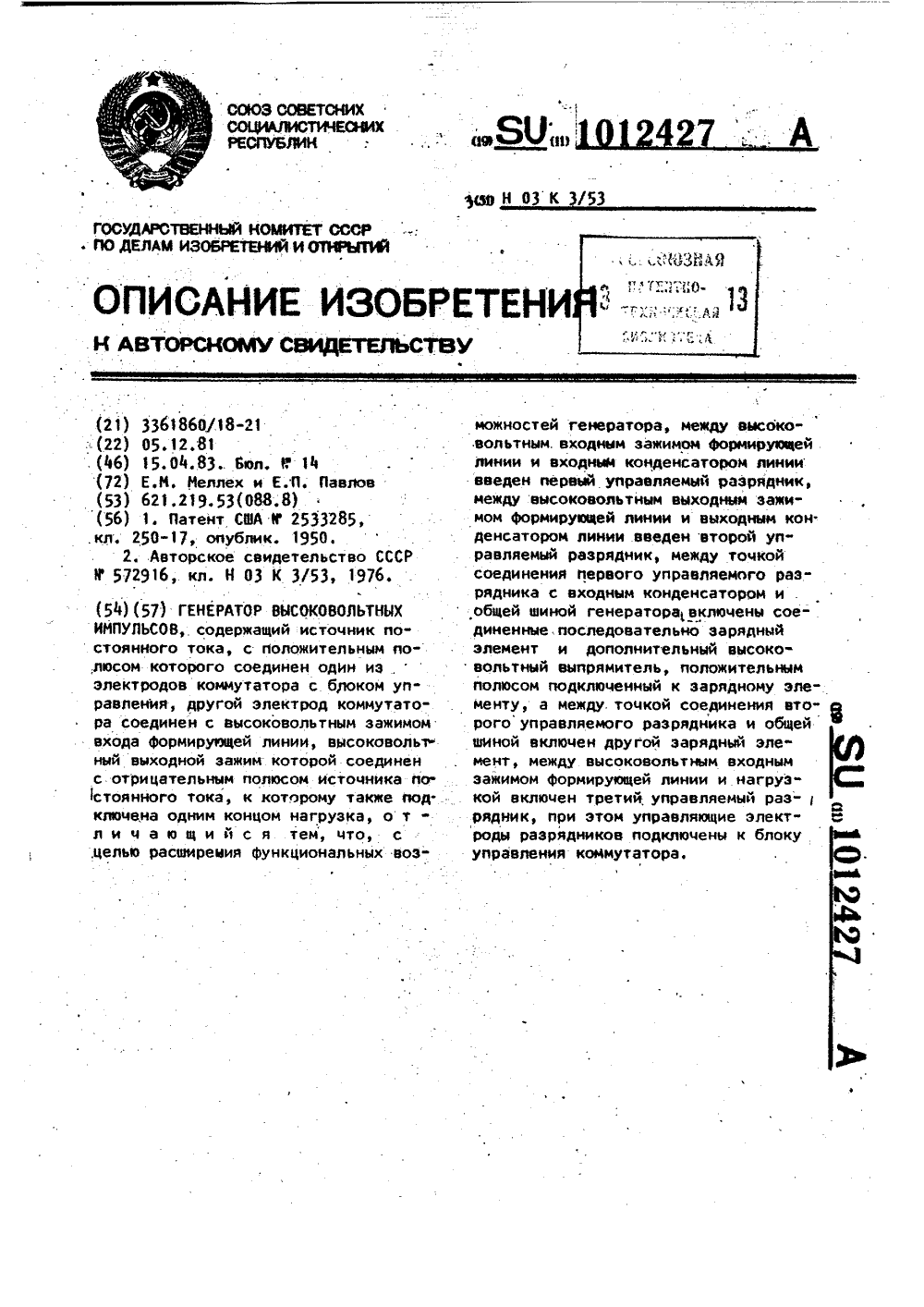

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов

...выходным зажимом формирующей линии ивыходным конденсатором линии введен второй управляемый разрядник, между точкой соединения первого управляемого разрядника с входным конденсатором и общей шиной генератора вклю"чены соединенные последовательно зарядный элемент и дополнительный высоковольтный выпрямитель, положительным гюлюсом подключенный к зарядному элементу, а между точкой соедине" ния второго управляемого разрядника и общей шиной .включен другой зарядный элемент, между высоковольтным входным зажимом формирующей линии и нагрузкой включен третий управляемый разрядник, при этом управляющиеэлектроды разрядников подключены кблоку управления коммутатора.На чертеже изображена схема устройстваГенератор высоковольтных импульсов содержит...

Номер патента: 1012428

Опубликовано: 15.04.1983

Авторы: Смирин, Чеботников, Шортомбаев

МПК: H03K 5/007

Метки: генератор, импульсов, питания, светодиодов, спектрометрического, стабилизации, тракта

...выходам генератора импульсов, а к выходам ключей подсоединены светодиод и резистор, введе ны компаратор, истоцник опорного напряжения, триггер и нагревательный элемент, при этом, первый вход компаратора соединен с точкой соединения первого ключа и светодиода, а второи вход подключен к источнику55 опорного напряжения, выход компаратора соединен с первым входом триггера, второй вход которого соединен с управляющим входом ключа, подсоединен-, ного к светодиоду, а выход триггера соединен с нагревательным элементом.На чертеже представлена блок-.схема устройства.Генератор импульсов питания светодиодов содержит генератор 1 импульсов, стабилизированный источник 2 постЬянного тока, два ключа 3 и 4входы которых соединены с выходом источника...

Номер патента: 1012429

Опубликовано: 15.04.1983

Авторы: Верещагин, Кутепов, Шоленко

МПК: H03K 5/08

Метки: автоматическое, пороговое

...формирователь1, вход которого соедиНен с входомустройства, а выход - с входом установки в нуль счетчика адреса 2и входом генератора 3, выход которого соединен со счетным вхоДомсчетчика 2, блок памяти порогов 4,адресные входы которого соединеныс выходами счетчика адреса 2, а вы"ход - с первым входом элемента И 5,второй вход которой соединен д вхо,дом устройства, блок памяти накопления 6, адресные. входы которого соединены с адресйыми входами блокапамяти порогов 4, блок буферной па"мяти 7, формирователь заднего фроН"та 8, вход которого соединен с входом устройства, а выход с первымвходом записи блока памяти накоп"у 1 ения 6, счетчик 9, счетный входкоторого соединен с выходом второго элемента И 1 О формирователь одиночного импульса 11,...

Номер патента: 1012430

Опубликовано: 15.04.1983

Авторы: Макаров, Эйнгорин

МПК: H03K 5/135

Метки: асинхронного, временной, привязки, сигнала

...2 соединены с первыми 1- и К-входами триггера 3, выходы триггера 3 с входами триггера 4, выходы триггера 4 - с входами триггера 5, выходы триггера 5 - с входами триггера 2, Вторые 1-сходы триггеров 2-5соединены с шиной 10, а вторые К-входы - с шиной 13 и с выходом элементаИ 8, Единичные выходы триггеров 2и 3 соединены с входами первого элемента И элемента 2 И-ИЛИ-НЕ 7, выходы триггеров 3 и 4 - с входами второго,выходы триггеров 4 и 5 - с входами третьего, а выходы триггеров 5 и 2 - свходами четвертого элементов И элемента 7.Выход элемента 7 соединен с О-входом триггера 6, а шина 12 - с С-входом триггера 6 и входом элемента И 8.Единичный выход триггера 6 соединен свторым входом .элемента И 8, а единич-ные выходы триггеров 2-5...

Номер патента: 1012431

Опубликовано: 15.04.1983

Авторы: Луговцов, Луговцова, Стешин

МПК: H03K 5/153

Метки: импульсов, следования, умножитель, частоты

...третьего элемента ИЛИ, второй вход которого подключен к обнуляющим входам третьего и шестого счетчиков импульсов, первому входу четвертого элемента ИЛИ и второму выходу дешифратора, третий выход которого подключен к вторым входампервого и восьмого элементов И, приэтом счетный вход четвертого счетчика импульсов соединен с выходом четвертого элемента И, а обнуляющий вход - с выходом девятого элемента И, вторым входом четвертого элемента ИЛИ и первым входом пятого элемента ИЛИ, второй вход кото-. рого подкщщен к выходу триггера, а .выход " к первому входу девятого элемента И, второй вход которого подключен к выходу одновибратора, вход которого соединен с выходоы ше стого элемента ИЛИ и с информационным и синхронизирующим входами...

Номер патента: 1012432

Опубликовано: 15.04.1983

Авторы: Заводчиков, Конофьев, Романов, Рябоконь

МПК: H03K 5/24

Метки: пороговое

...сопротивления резистора 15 ограничено значениями погрешностей Ю , Ь 2. Это объясняется тем, цто погрешности Ь 1, й 2, имеющие малую величину относительно напряжений ЕО 11, Еоп, Разно 2. полярных опорных источников, могут иметь значительную величину относительно результата суммирования этих напряжений на входе усилителя 1. В этих условиях сопротивление резистора 15 выбирается отличным от нуля, что позволяет в точке соединения резисторов 5, 11 и 15 обеспе-. чить результат суммирования токов от источников Е 11, Езначительной величины, отйосительно которого пог" решности Ы и 62 пренебрежимо малы. При этом за счет делителя из резисторов 2 и 15 возможно получение порогов срабатывания 0 п, 0 скольпа угодно малой величины..- погрешность...

Номер патента: 1012442

Опубликовано: 15.04.1983

Авторы: Боголюбов, Игнатов

МПК: H03K 17/567

Метки: ключ, переменного

...постоянного напряжения, плюсовая шина которого подключена к катоду симистора эмиттеру транзистора р-п-р проводимости и через диод - к базе данного транзистора и ко второй входной клемме, а минусовая шина, подключена к эмиттеру транзистора и-р-и проводимостй и через первый конденсатор - ко вто"рому выводу первого резистора, ко"торый через четвертый резистор соединен с коллектором транзисторар-и-р проводимости, при этом второйконденсатор включен между первойвходной клеммой и вторым выводомтретьего резистора.На фиг. 1 представлена схемаключа переменного тока; на фиг. 2- 10 типовые осциллограммы напряженийна управляющем электроде включенного симистора при реактивной иактивной нагрузках.Устройство содержит (фиг.1 ) си мистор 1, нагрузку 2,...

Номер патента: 1012443

Опубликовано: 15.04.1983

Авторы: Рабинович, Филатов

МПК: H03K 23/00

Метки: деления, кода, константу, число-импульсного

...комитета СССРпо делам. изобретений и открытий113035, Иосквар Жй Раушская наб., д. 4/5. авааюававеаевеваввв аюавевавав аютатаевеетата еа тае авва еатеааюввеаФилиал,ППП фПатент", г. Ужгород, ул. Проектная,: 4 части, определяемые для каждого иэсостояний с помощью заранее сосавленных таблиц. Последующее ( З + 1)"ое состояние счетчика 1. является переходным. Когда устанавливается данное состояние, что также идентифицируется дешифратором 3, срабатывает ждущий Формирователь 4 короткого импульса, выходной сигнал которого возвращает счетчик 1 в нуле- вое состояние, а к содержимому счет З чика 2 добавляется единица, В счетчике 2 формируются значения о старших разрядов дробной части и к а .аЕоЕ ЕЕвЕ й 1) раврядьв целойа У., ТВ Н И мсти...

Номер патента: 1014128

Опубликовано: 23.04.1983

Автор: Обод

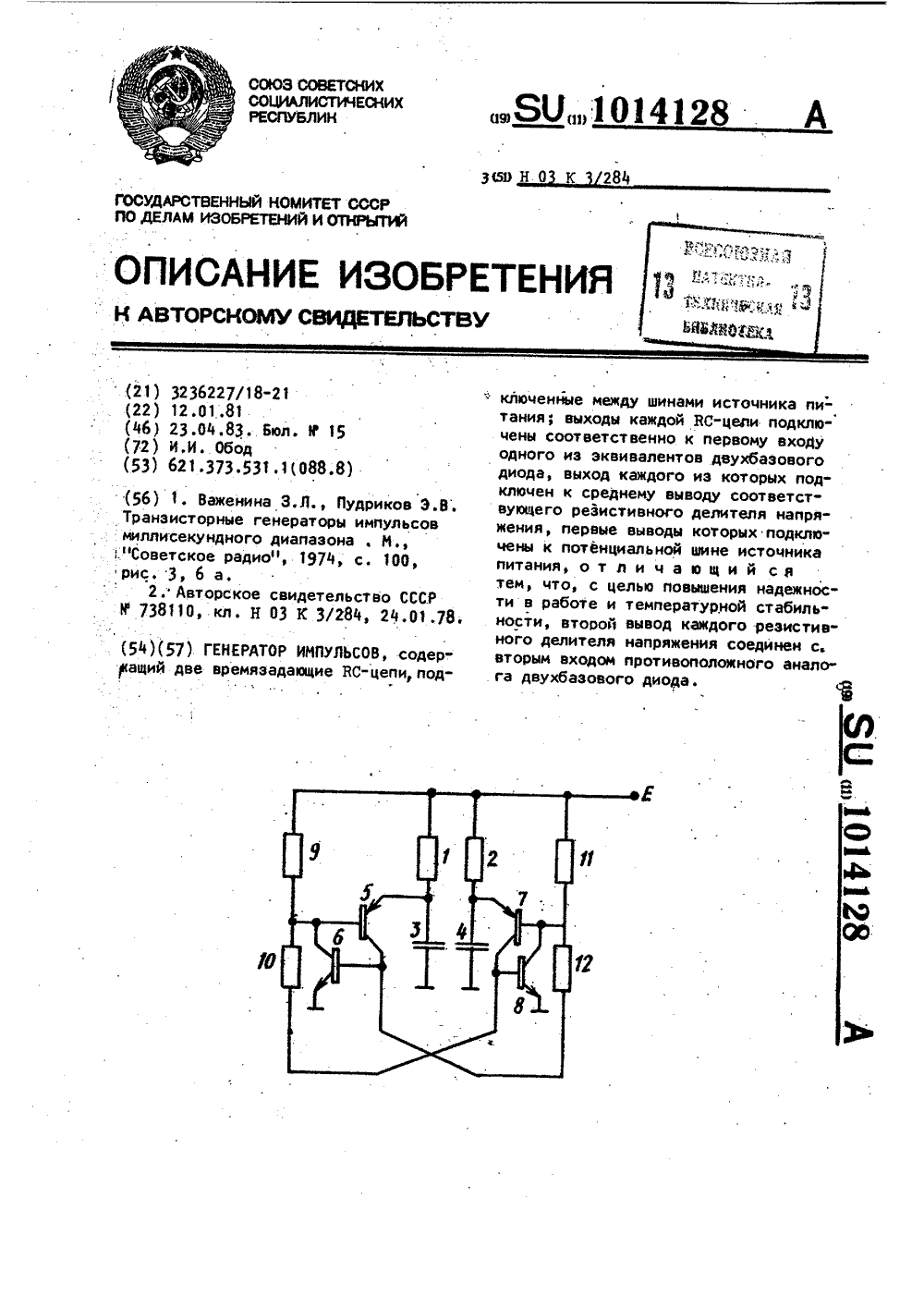

МПК: H03K 3/284

Метки: генератор, импульсов

...напряжения, первые выводы которых подключены к потенциальной шине питания, диоды, конденсаторы, резисторы2 1.Недостатками устройства являются его низкая йадежность работы и низ" кая температурная стабильность.Целью изобретения является повыше" ние надежности работы, повышение и температурной стабильности.Поставленная цель достигается тем, что в генератор импульсов, содержащий две времязадающие НС-цепи, под" ключенные между шинами источника питания, выходы каждой НС"цепи подклю" цены соответственно к первому входу одного из эквивалентов двухбазового диода, выход каждого из,которых под" ключен к среднему выводу соответст. вующего резистивного делителя напряжения, первые выводы которых подключены к потенциальной шине источника питания...

Номер патента: 1014129

Опубликовано: 23.04.1983

Автор: Греб

МПК: H03K 3/286

Метки: триггер

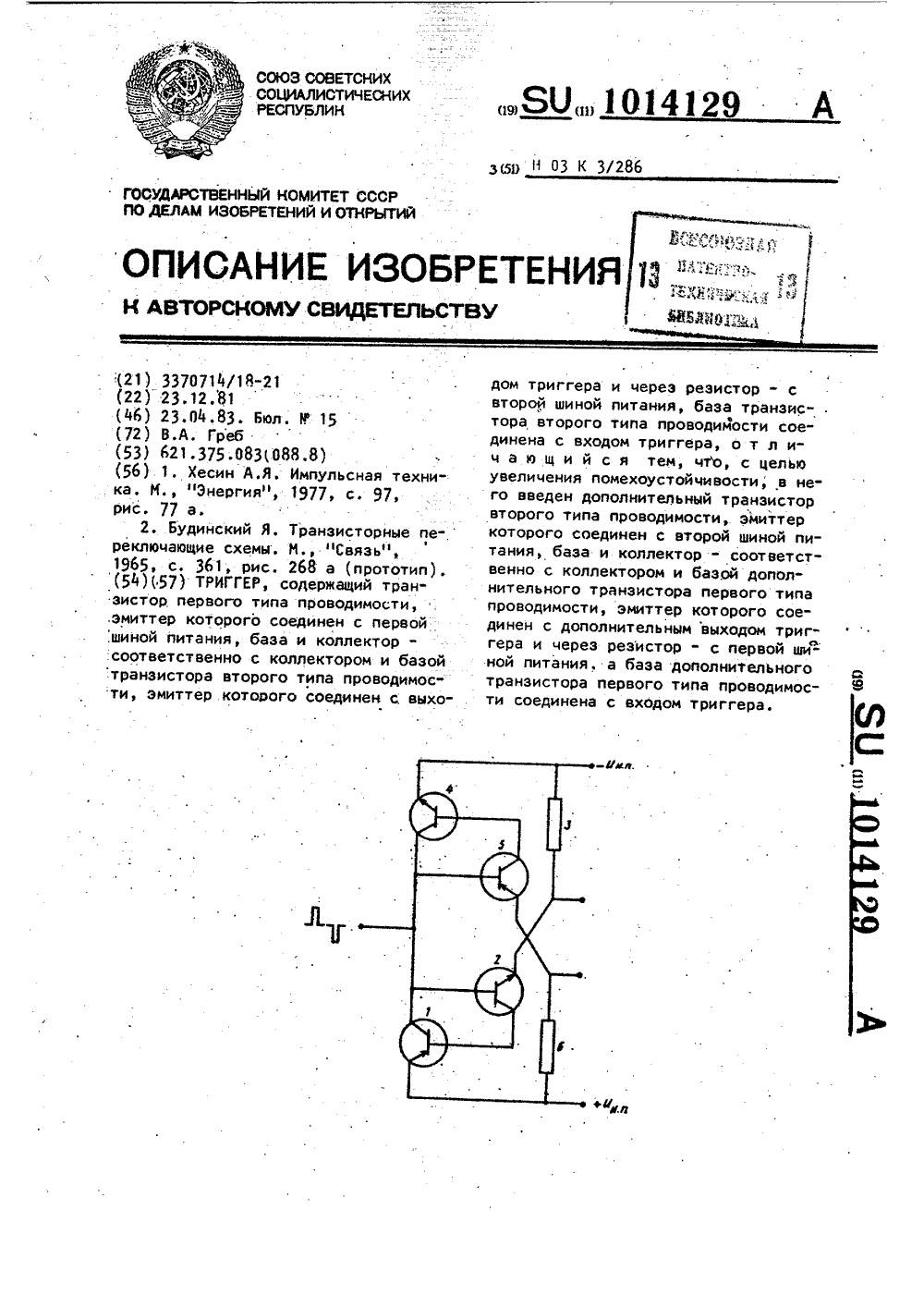

...в эмиттерной цепи транзистора 2 второго типа проводимости резистор 3, дополнительный транзистор 4 второго типа проводимости, дополнительный транзистор 5 первого типа проводимости с резистором б в эмиттерной цепи.Триггер работает следующим образом.В состоянии, когда напряжения на выходах триггера близки к напряжению первой шины питания, т.е, транзисторы 1 и 2 первого и второго типов проводимости находятся в открытом состоянии, а дополнительные транзисторы 4 и 5 второго и первого типов проводимости - в закрытом состоянии, коллекторный ток открытого транзистора 1 первого типа проводимости проходит через переход эмиттер - база транзистора 2 второго типа проводимости и удерживает этот транзистор в открытом состоянии, коллекторный...

Номер патента: 1014130

Опубликовано: 23.04.1983

Авторы: Золотарев, Сорокин, Стоянов, Хорошунов

МПК: H03K 3/353

Метки: усилитель-формирователь

...МДП-транзистора соединен с истоком зарядного МДП-транзистора и с первой обкладкой конденсатора, вторая обкладка которого подключена к стоку первого и истоку второго нагрузочных МДП-транзистора, исток первого нагруэочного МДП-транзистора соединен со стоком перключающего МДП-транзистора и с первой обкладкой второго конденсатора, вторая обкладка которого подключена к истоку третьего нагрузочного МДП-транзистора, объединенные сток и затвор которого соединены со стоками зарядного и второго нагрузочного МДП-тран. зистора и с шиной питания, затворы зарядного и первого нагрузочного МДП-транэисторов подключены к второй обкладке первого конденсатора, затвор четвертого нагрузочного МДП- транзистора соединен с второй обкладкой второго...

Номер патента: 1014131

Опубликовано: 23.04.1983

Автор: Турченков

МПК: H03K 3/355

Метки: одновибратор

...также низкая надежность, обуслов ленная низкой помехоустойчивостью и сложностью схемы формирования задержки иэ-эа наличия специального источника питания.Цель изобретения - повышение надежности устройства,Поставленная цель достигается тем, что в одновибратор. содержащий силовой тиристор, соединенный через нагрузку с источником питания, цепь искусственной коммутации, состоящую из последовательно включенных элемента с 5-образной характеристикой и конденсатора, включенную параллельно силовому тиристору, и резистор, вклю" ченный между шиной источника питания и точкой соединения конденсатора ,с элементом с 5-образной характеристикой, введен преобразователь напряжения, в котором вход питания соединен с нагрузкой, а выход через выпрямительный...
