Генератор импульсов

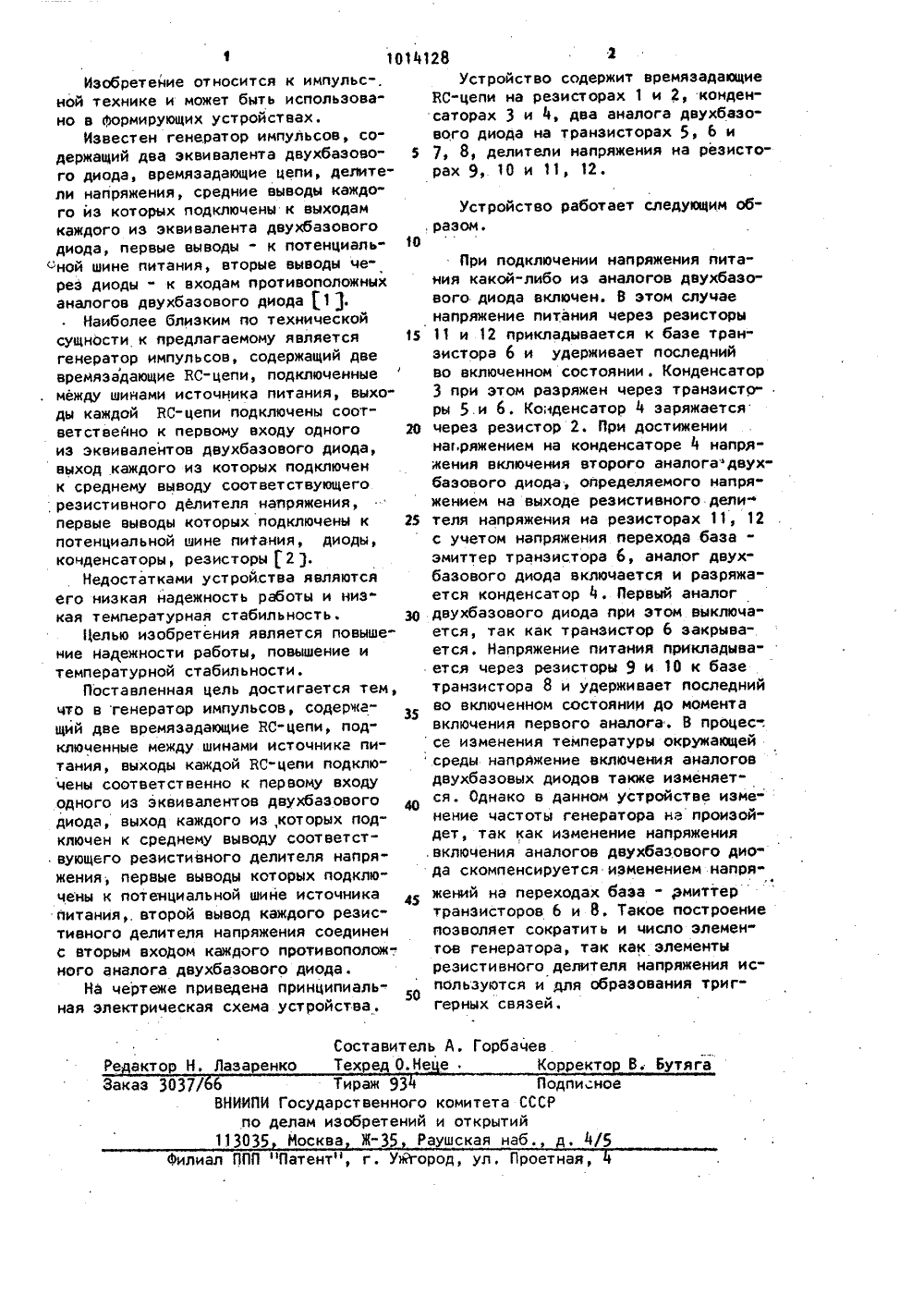

(088.8) КЛ, Пудр раторы им апазона , 1974, с. ьсов ССС.Р 4,01,7детельс К 3 Уг 84 ИИПУЛЬСОВ, содеающие НС-цепи, по ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ДЕЛАМ ИЗОБ ЕТЕНИЙ И ОТНР(21) 3236227/18-21" ключенные между винами источника питания", выходы каждой НС-цели подклю" чены соответственно к первому входу одного из эквивалентов двухбазового диода, выход каждого из которых подключен к среднему выводу соответст" вующего резистивного делителя напряжения, первые выводы которых подключены к потенциальной вине источника питания, о т л и ч а ю щ и й с я тем, что, с целью повышения надежнос" ти в работе и температурной стабиль" ности, второй вывод каждого резистивного делителя напряжения соединен с, вторым входом противоположного анало" га двухбазового диода . 31014128 Составитель А. Горбачев.Ре актор Н, Лазаренко Техред О.Не е . Корректор В. Ьутяга Заказ 3037/ 6 Тираж 93 Подпи .ное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва ЖРаушская наб ., д, 4/5Филиал ППП "Патент", г. УЖгород, ул, Проетная,Изобретение относится к импульс-. ной технике и может быть использова" но в Формирующих устройствах.Известен генератор импульсов, со" держащий два эквивалента двухбазового диода, времязадающие цепи, делители напряжения, средние выводы каждого из которых подключены к выходам каждого из эквивалента двухбазового диода, первые выводы - к потенциаль"ной шине питания, вторые выводы через диоды - к входам противоположных аналогов двухбазового диода 1 1.Наиболее близким по технической сущности к предлагаемому является генератор импульсов, содержащий две времязадающие НС-цепи, подключенные между шинами источника питания, выходы каждой НС-цепи подключены соответствейно к первому входу одного из эквивалентов двухбазового диода, выход каждого из которых подключен к среднему выводу соответствующего резистивного делителя напряжения, первые выводы которых подключены к потенциальной шине питания, диоды, конденсаторы, резисторы2 1.Недостатками устройства являются его низкая йадежность работы и низ" кая температурная стабильность.Целью изобретения является повыше" ние надежности работы, повышение и температурной стабильности.Поставленная цель достигается тем, что в генератор импульсов, содержащий две времязадающие НС-цепи, под" ключенные между шинами источника питания, выходы каждой НС"цепи подклю" цены соответственно к первому входу одного из эквивалентов двухбазового диода, выход каждого из,которых под" ключен к среднему выводу соответст. вующего резистивного делителя напряжения, первые выводы которых подключены к потенциальной шине источника питания второй вывод каждого резистивного делителя напряжения соединен с вторым входом каждого противополож", ного аналога двухбазового диода.На чертеже приведена принципиальная электрическая схема устройства. Устройство содержит времязадающие НС-цепи на резисторах 1 и 2, конденсаторах 3 и 4, два аналога двухбазового диода на транзисторах 5, 6 и 7, 8, делители напряжения на резисторах 9, 1 О и 11, 12,Устройство работает следующим образом,При подключении напряжения пита"ния какой-либо из аналогов двухбазового диода включен. В этом случаенапряжение питания через резисторы 15 11 и 12 прикладывается к базе транзистора 6 и удерживает последнийво включенном состоянии . Конденсатор3 при этом разряжен через транзисто" .ры 5.и 6. Конденсатор 4 заряжается 20 через резистор 2. При достижениинапряжением на конденсаторе 4 напряжения включения второго аналогадвухбазового диода, определяемого напря"жением на выходе резистивного дели 25 теля напряжения на резисторах 11, 12с учетом напряжения перехода базаэмиттер транзистора 6, аналог двухбазового диода включается и разряжается конденсатор 4. Первый аналог З 0 двухбазового диода при этом выключа"ется, так как транзистор 6 закрывается, Напряжение питания прикладывается через резисторы 9 и 10 к базетранзистора 8 и удерживает последнийво включенном состоянии до моментавключения первого аналога. В процес-.се изменения температуры окружающейсреды напряжение включения аналоговдвухбазовых диодов также изменяется. Однако в данном устройстве изменение частоты генератора на произой"дет, так как изменение напряжения.включения аналогов двухбазового диода скомпенсируется изменением напря 4жений на переходах база - рмиттертранзисторов 6 и 8. Такое построениепозволяет сократить и число элементов генератора, так как элементырезистивного делителя напряжения используются и для образования триггерных связей.
