H03K — Импульсная техника

Номер патента: 947966

Опубликовано: 30.07.1982

Автор: Торопкин

МПК: H03K 17/296

Метки: коммутирующее, программным, управлением

...преобразователя 3:выборка входного сигнала в заданный момент времени, преобразование его в числовой эквивалент и хранение этого числа. После этого цикла выдается сигнал запроса с блока 8 на проведение следующих операций в устройстве.Если сигнал блока 8 принят безошибочно ( блок 8 не блокирован), то последний самоблокируется по сигналу его запуска до подачи сигнала. разблокировки и выдает сигнал квитирования который разблокирует блок 7, разрешая тем самым принять очередной сигнал запуска устройства по шине 11,Если сигнал запуска блока 8 приходит в момент, когда он еще отрабатывает сигнал предыдущего запуска этого блока, вырабатывается только сигнал ошибочного запуска аналогоцифрового преобразователя 3 на шину 15. При нормальной...

Номер патента: 947967

Опубликовано: 30.07.1982

Авторы: Андреев, Бохонко, Давымука, Калынюк, Мелихов

МПК: H03K 17/567

Метки: переключатель

...на выходной шине 7. При этом 65 к диоду б прикладывается нулевое напряжение и последний переходит в зак-. рытое состояние. Ток от источника 5 постоянного тока через транзистор 2 поступает на шину 3 первого источника напряжения, Резистор 9 ограничивает ток через открытый транзистор 10. Вследствие увеличения напряжения между затвором и истоком полевого транзистора 8 его ток стока уменьшается, При изменении логического состояния на шине 4 управления с высокого на низкий возрастает ток через полевой транзистор 8 и фронт спада управляющего импульса передается с минимальной задержкой на исток полевого транзистора 8, Это приводит к быстрому загиранию транзисторов 10 и 2, так как на эмиттере транзистора 10 и соответственно на базе транзистора 2...

Номер патента: 947968

Опубликовано: 30.07.1982

Авторы: Берсон, Седов

МПК: H03K 17/62

Метки: импульсов, распределитель

...Фронту следующего синхроизирувщего импульса на тактовойшийе 27. По гереднему фронту ближайшего синхронизирующего импульса натактовой шине 28 триггер З.переключается в состояние с высоким уровнем потенциала на выходе 19, так 60 переклкчается в исходное состояние, так как к этому моменту триггер 2 уже находится в исходном состоянии. Аналогичным образом переключаются остальные триггеры 4-9 распределителя импульсов. Р конце цикла распределитель устанавливается в исходное состочние и находится в нем до следующего запускающего импульса на входе 15 запуска.В замкнутом режиме выход триггера 9 соединяется с входом 15 запуска. Процесс переключения триггеров 2-9 аналогичен разомкнутому режиму. Запуск распределителя осуцествляется после...

Номер патента: 947969

Опубликовано: 30.07.1982

Авторы: Мартемьянов, Наронов, Шумский

МПК: H03K 17/945

Метки: переключатель, сенсорный

...когда палецоператора не касается сенсорной площадки 3, на входах 4 и б элемента5 ИСКЛЮЧАЮЩЕЕ ИЛИ 5, колебания.синфа зны и строго синхронны Фиг.2 а и 2 б наинтервале до с, в этом случае элемент ИСКЛЮЧАОЩЕЕ ИЛИ постоянно находится в состоянии ло,"0", на инФормационном О-входе триггера 7"0", а на С-вход триггера 7 посту- .пают постоянно импульсы с задающего генератора 1 через элемент 8 задержки (фиг,2 г),В результате на выходе триггера7 и на С-входе триггера 9 соответственно будет лог. "0" и нагрузка 10отключена (фиг,2 е). При касании оператора пальцем вмомент времени(фиг.2 г) сенсорной площадки 3 на вход 4 элементаИСКЛЮЧАЮЩЕЕ ИЛИ 5 оказывается включенной интегрирующая цепь, состоящая из резистора 2 и собственной емкости оператора...

Номер патента: 947970

Опубликовано: 30.07.1982

Автор: Пряничников

МПК: H03K 23/00

Метки: кольцевой, счетчик

...4, 5, 6 элемента НЕ 7, элемента ИЛИ-НЕ 8, шинн 9 установки, входной шинь 10.Кольцевой счетчик работает следующим образом., Установка исходного состояния осуществляется путем подачи логической "1" на шину 9 установки.Сигнал установки сначала отключает обратную связь с Инверсного выхода на вход установки в "0" О-триггера 1-1, осуществляемую элементом И 4 и управляемую элементом ИЛИ-НЕ 8, и затем через открытый элемент И б, управляемый элементом НЕ 7, устанавливает О-триггер 1-1 в "1". Выходами кольцевого счетчика являются прямой выход О-триггера 1-1 и выходы элементов И 3-2, 3-33-п, 5, После установки на. выходах кольцевого счетчика гоявляется комбинация исходного состояния 1000, а после первого тактового импульса - комбинация 01000 и...

Номер патента: 949778

Опубликовано: 07.08.1982

Автор: Турченков

МПК: H03K 3/02

Метки: импульсами, между, период

...работы устройства начнем с релаксационного перезаряда конденсатора 5 в установившемся режиме при неизменном токе.После перехода в режим насыщения транзисторы 3 и 7 становятся неуправляемыми элементами, и характер изменения напряжения на конденсаторе 5, базе транзистора 3 и коллекторе транзистора 7 определяется только внешними элементами схемы. В это время происходит формирование паузы между импульсами и разряд конденсатора 4. По мере разряда конденсатора 4 уменьшается ток через эмиттер транзистора 3 и коллектор транзистора 7 (ток через коллектор протекает по той причине, что напряжение между эмиттером и базой значительно больше напряжения между эмиттером и коллектором насыщенного транзистора 7). При уменьшении тока эмиттеров транзисторов...

Номер патента: 949779

Опубликовано: 07.08.1982

Автор: Гусев

МПК: H03K 3/038

Метки: генератор, импульсов, многофазный

...гп-входового элемента И-НЕ, а инв рсный выход первого каскада подключен к второму входу дополнительного элемента НЕ-ИЛИ,5 1 О 15 зо 25 Первый вариант запуска существует в том. случае, если постоянная времени заряда конденсаторов 6 - 6 больше постоянной времени нарастания напряжения питания. При этом из-за искусственного или естественного разброса величин номиналов резисторов и конденсаторов какая-либо времязадающая цепь имеет наибольшую величину постоянной времени, соответственно, на входе первого инвертора этого каскада больше поддерживается уровень логической единицы, чем в других каскадах, т. е. с этого момента времени генератор находится в одном из обычных своих состояний, возникающих при его работе. После заряда конденсаторов на...

Номер патента: 949780

Опубликовано: 07.08.1982

Авторы: Голованов, Клочко, Пушев, Фульман

МПК: H03K 3/28

Метки: генератор, импульсов, управляемый

...включенным в их общую эмиттерную цепь, образуют источник тока, величина которого пропорциональна управляющему напряжению, подаваемому на закороченные между собой базы транзисторов 4 и 5 (клемма 7). Резисторы 8 и 9, включенные в коллекторные цепи транзисторов 1 и 2, являются нагрузочными. Дополнительный транзистор 10 типа р-п-р с дополнительным резистором 11, включенным в его эмиттерную цепь, является термокомпенсирующим каскадом, На базу транзистора 10 подается управляющее напряжение .)г (клемма 12), позволяющее изменять величину его коллекторного тока.Генератор работает следующим образом.Времязадающий конденсатор 3 попеременно заряжается и разряжается через открываемые поочередно транзисторы 1 и 2 током 16, величина которого...

Номер патента: 949781

Опубликовано: 07.08.1982

Авторы: Белецкий, Булаткин, Гусев, Семенов

МПК: H03K 3/281

Метки: мультивибратор

...11 можно управлять длительностью и частотой следования генерируемых импульсов. Для транзистора 3 коллекторной нагрузкой является потенциометр 11, переход эмиттерколлектор транзистора 2 и резистор 7, а для транзистора 2 эмиттерной нагрузкоиявляется потенциометр 11 и переход коллектор-эмиттер транзистора 3.Модуляция длительности и частоты следования выходных импульсов мультивиб 5 1 О 15 20 25 зо 35 40 45 50 55 ратора производится путем подачи сигнала любой формы от источника модуляции через конденсатор О на базу транзистора 3. С приходом сигнала положительной полярности транзистор 3 еще больше открывается, отрицательный перепад напряжения с его коллектора подается через кондецсатор 6 на базу транзистора 2, который подзапирает этот...

Номер патента: 949782

Опубликовано: 07.08.1982

Авторы: Пащенко, Флоров

МПК: H03K 3/64

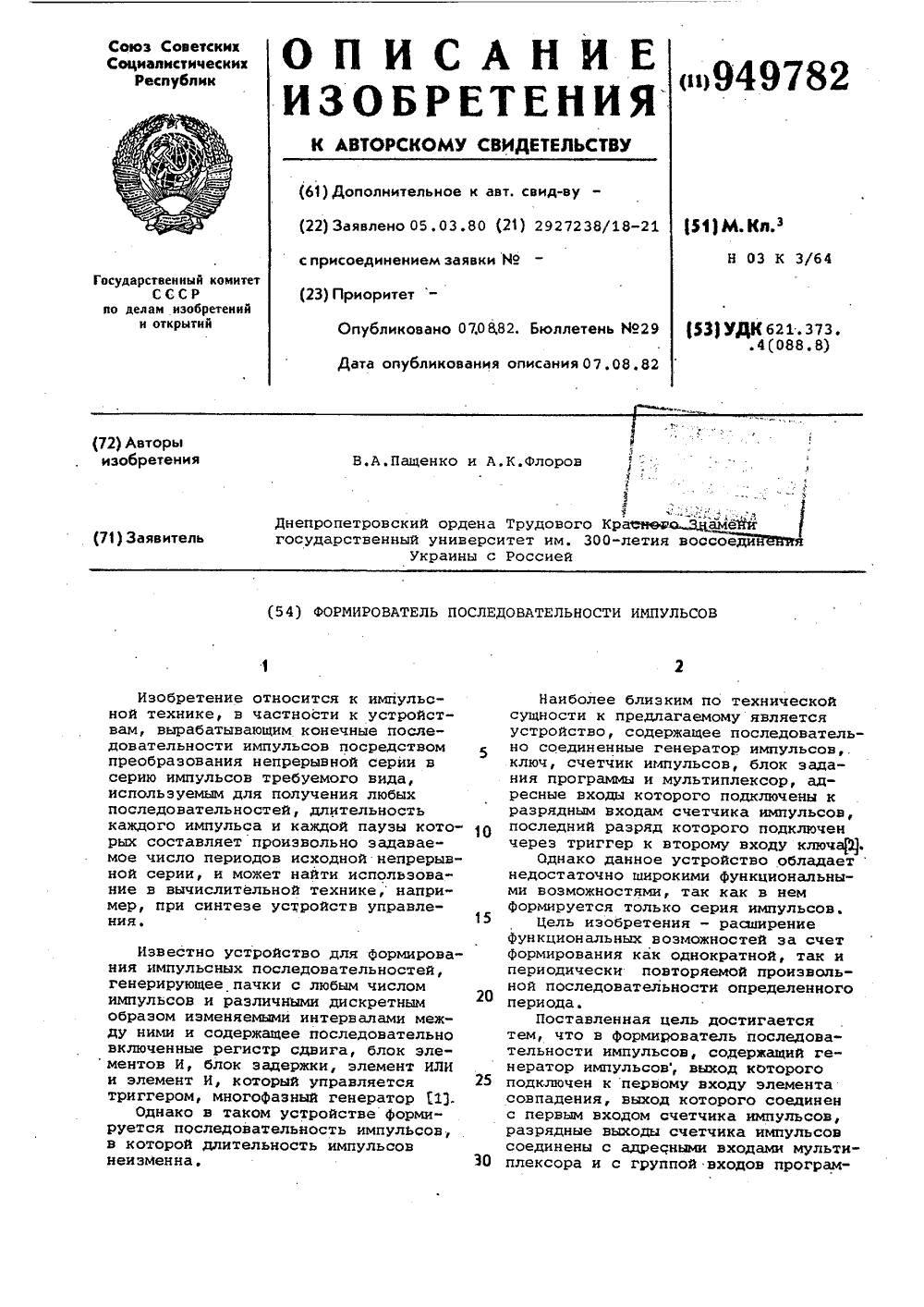

Метки: импульсов, последовательности, формирователь

...с выхода генератора 1,подаваемые на вход счетчика 3, изменяют его состояние. Соответствующийданному состоянию и-компонентный на бор иэ нулей и единиц поступает сразрядных выходов счетчика 3 на адресные входы мультиплексора 4. Управляющие потенциалы на информационныхвходах мультиплексора 4 определяютреализуемую им переключательнуюфункцию. Поэтому в каждом такте навыходе мультиплексора 4 появляетсявеличина, которая в таблице истинности данной переключательной Функциисоответствует и-компонентному наборуиз нулей и единиц на разрядных выходах счетчика 3. Генерируемая приэтом последовательность тождественна. содержимому регистра 7.В предлагаемом формирователепредусмотрена воэможность цифровогоуправления длительностью вырабатываемой...

Номер патента: 949783

Опубликовано: 07.08.1982

Авторы: Головко, Лец, Федоров

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...прохождение серий пачек импульсов на выходную шину устройства.На шине 14 устройства формируется последовательность серий пачек импульсов с перйодом следования ТП(Кз) + (К+К)Т,Т К пересчетный блок и элемент запрета,дополнительно введены два пересчетных блока и триггер, прямой и инверсный выходы которого подключенысоотетственно к третьим входампервого и второго элементов И и второму входу третьего элемента И,причем выход третьего элемента И подключен через первый дополнительныйпересчетный блок к пряМому входУ дополнительного триггера и к второму 1 Овходу элемента ИЛИ, выход первогопересчетного блока подключен черезтретий пересчетный блок к инверсному .входу дополнительного триггера ик входу второго дополнительного пере счетного блока,...

Номер патента: 949784

Опубликовано: 07.08.1982

Авторы: Киселев, Лапин

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...и выходнаяшина 7.20Устройство работает следующимобразом,В исходном состоянии генератор 1генерирует последовательность импульсов с периодом Ти, которая поступает на единичные входы триггеров 2 и 3. В начальный момент времени при отсутствии управляющегосигнала на шине б ) на единичномвыходе триггера 3 присутствуют импульсы, пересчетный блок 5 работаетв режиме счета и обнуляет пересчетный блок 4 через время, равное Т 1= Тк.11где- коэффициент пересчета35пересчетного блока 4, фиксирующий длительность паузымежду сериями импульсов.На выходе пересчетного блока 4 присутствует единичный потенциал, 40 триггер 2 находится в единичном состоянии, и импульсы на выходной шике 7 отсутствуют.Поступление управляющего сигнала на шину б, поступающего затем...

Номер патента: 949785

Опубликовано: 07.08.1982

Авторы: Кренев, Новиков, Смирнов

МПК: H03K 3/72

Метки: генератор, импульсов, программируемый

...блока 1 устанавливается"1", что соответствует разрешению прохождения импульса с блока 1 через элемент И 8 и элемент ИЛИ 11 на счетный выход Формирователя 7. Далее наинформационном выходе блока 1 устанавливается код числа, значение которого соответствует требуемому количеству раз считывания максимальной ячейки ОЗУ 2 и который импульсом с выходаблока 1 записывается в блок 5 памяти. Затем на информационном выходе блока 1 устанавливается код адреса нулевой ячейки ОЗУ 2, который импульсом с выхода блока 1 записывается в формирователь 7, на выходе которого устанавливается код адреса нулевой ячейки ОЗУ 2. Дешифратор максимального адреса не срабатывает и на его выходе стоит "0", Далее на информационном выходе блока 1 устанавливается первое...

Номер патента: 949786

Опубликовано: 07.08.1982

Авторы: Гудилин, Модринский

МПК: H03K 3/72

Метки: генератор, импульсов, последовательности

...импульса запираются элементы И 15 и осуществляется сдвиг чисел, записанных в регистрах 14, при этом в последних разрядах регистров 14 оказывается записанным следующее. Я-разрядное 60 число, которое считывается при поступлении следующего управляющего импульса.и т,д.Импульс с элемента И 7 поступает также через элемент ИЛИ 10 на единичный вход триггера 8, переводя его в единичное состояние, При установке триггера 8 в единичное состояние открывается элемент И 5 и импульсы опорной частоты начинают поступать на вход счетчика 4, заполняя его до переполнения, а также закрываются элементы И 6,7 препятствуя поступлению импульсов опорной частоты на входы зада)ощих устройств 2 и 3. Импульс переполнения счетчика 4 устанавливает по...

Номер патента: 949787

Опубликовано: 07.08.1982

Авторы: Иванов, Кошельков

МПК: H03K 3/72

Метки: генератор, функциональный, частотно-импульсный

...работает следующим образом.Импульсы генератора 1 эталоннойчастоты, следующие с частотой Е,поступают на счетчик б импульсов иуправляемый целитель 3 частоты.Счетчик б импульсов с помощью дешифратора 5 формирует импульсы (участки оси Х воспроизводимой функции),поступающие на элемент И-ИЛИ 10. 35Крутизна наклона воспроизводимой функции на каждом участке оси Х выбирается управляемым делителем 3 частоты. Частота Е, поступающая на делитель 8 частоты, выходы которого40соединены с блоком 9 переключателями через элемент И-.ИЛИ 10, подается на вход управляемого делителя 4частоты. Переключатели блока 9позволяют выбрать коэФФициент деле Сния К на каждом из участков оси ХУ,и получить частоту: " . . Полуз-.ченная частота.Е 3 с приходом...

Номер патента: 949788

Опубликовано: 07.08.1982

Авторы: Вовчецкий, Кудрявцев, Никандров, Поспелов, Рабкин

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, чисел

...тактов работают в режимекольцевого регистра сдвига, При этомиз регистра 2 в кольцевой регистрвключаются только и-Е+щ разрядов.Таким образом, на вход счетчика 3поступают и символов псевдослучайнойпоследовательности (ПСП) и по окончании цикла работы генератора в счет,чике 3 сформировано псевдослучайноечисло, равное числу единиц в этомотрезке ПСП, а в регистре записанаФаза ПСП, отличающаяся от исходнойна а тактов Следующий отрезок ПСПимеет и-в символов, общих с предыдущим, Сформированное в счетчике 3 число по сигналу с генератора 7 импуль. -сов переписывается в буферный регистр 12, в котором осуществляетсясдвиг этого числа по сигналам, поступающим с первого преобразователя 11 код-число импульсов. Описанный цикл работы генератора повторяется...

Номер патента: 949789

Опубликовано: 07.08.1982

Авторы: Микулович, Скриган

МПК: H03K 5/01

Метки: импульсов, следования, умножитель, частоты

...счетчик 2 импульсов,запоминающие регистры 3 и 4, делитель5 частоты с дробным переменным коэффициентом деления, блок 6 деления,5блок 7 управления, входную шину 8,выходную шину 9 и шины 10 ввода кодакоэффициента умножения,ЭУмножитель частоты работает следующим образом, 20Импульсы генератора 1 поступаютн течение периода умножаемой частотына вход счетчика 2. К моменту прихода очередного входного импульсав счетчике 2 записывается число И, 25которое равноТ 8 х К 1 + дТ,где ТЗх - период входного сигнала;Ео - частота следования импульсов генератора 1,д Т - погрешность измерения величины Тзх, обусловленнаяквантованием чисел в счетчике 2, 35Блок 7 по входному сигналу, поступающему на шину 8, формирует прямоугольный импульс, который стробируется...

Номер патента: 949790

Опубликовано: 07.08.1982

Авторы: Гамбург, Иосипов, Солоха, Фельдман

МПК: H03K 5/01

Метки: двухполярного, однополярный, сигнала

...первого входного тран949790 аз 5768/ Подписно ВНИИПИ 3Тираж 959 П "Патент",д, ул.Проектная,Филиал г. Ужг зистора соединен с эмиттером выходного транзистора, база первого входного транзистора соединена с эмиттером второго входного транзистора,а его коллектор соединен с базой выходного транзистора, приэтом между эмиттером выходноготранзистора и коллектором второготранзистора включен введенный в преобразователь резистор, а входом преобразователя является второй крайний вывод резисторного делителя напряжения.На чертеже представлена электрическая схема преобразователя.Преобразователь двухполярногосигнала в однополярный содержит;делитель на резисторах 1 и 2, входные транзисторы 3 и 4, нагрузочный резистор 5, выходной транзистор б, резистор...

Номер патента: 949791

Опубликовано: 07.08.1982

Автор: Дунькович

МПК: H03K 5/04

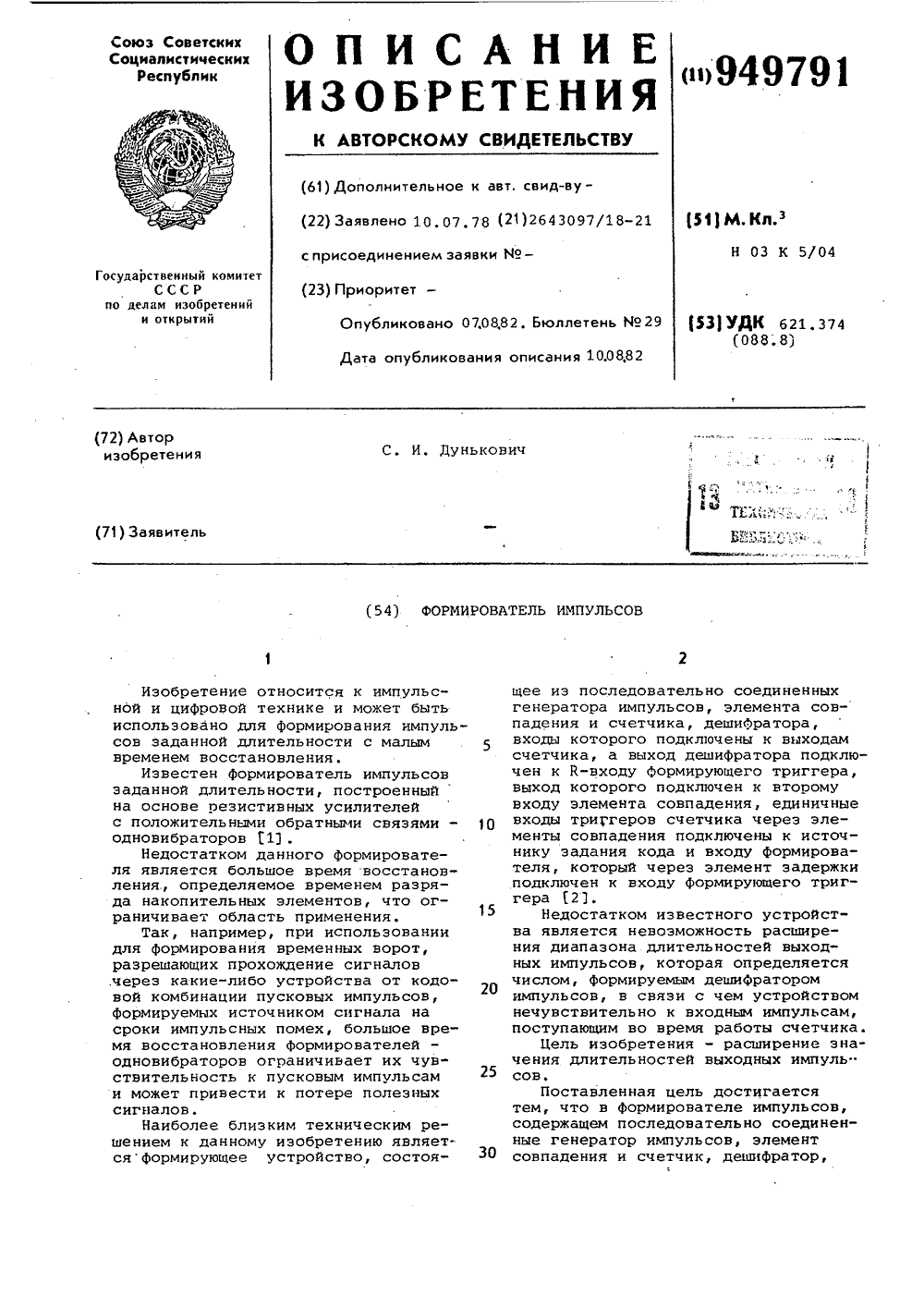

Метки: импульсов, формирователь

...5 -вход триггера5 через элемент 7 задержки подключен к входу 8 формироЪателя и к шинеустановки счетчика 3 в "0".Устройство работает следующим образом.В исходном состоянии триггер 51находится в нуле и импульсы с генератора 1 на счетчик 3 не проходят.При поступлении пускового импульса на вход Р фиг.2 а) формирователяв счетчике 3 подтверждается нулевоеСостояние и через время задержкиэлемента 7 фиг.2 Ь), равное временизатухания переходных процессов в 35счетчике 3, триггер 5 переключаетсяфиг.26)разрешая прохождение импульсов генератора на счетчик (фиг.2 ).Через время, определяемое дешифратором 4 (Фиг,2 д)триггер 5 возвращается 40г исходное состояние и на его выходе формируется импульс заданной дли"тельности. Длительность...

Номер патента: 949792

Опубликовано: 07.08.1982

Авторы: Новичихин, Шмыров

МПК: H03K 5/153

Метки: воспроизведения, информации, ленты, магнитной, цифровой

...8.2 частоты присутствует нулевой потенциал, при котором этот делитель частоты находится в нулевом состоянии и не пропускает импульсы с выхода генератора 5. Во время паузы между импульсами, воспроизводимыми магнитной головкой 1, на выходе порогового устройства 4 присутствует нулевой потенциал и полезный сигнал на выходе устройства для воспроизведения должен отсутствовать. Нулевой сигнал с выхода порогового устройства 4, пройдя через элемент НЕ 7.1 и элемент И 6.2, поступает .на вход сброса делителя 8.2 частоты в виде единичного потенциала. Третий импульс с выхода генератора 5 устанавливает на выходе делителя 8.2 частоты единичный потенциал и, пройдя через элемент И-НЕ 9.2, переключает триггер 10,1 в единичное состояние, а триггер...

Номер патента: 949793

Опубликовано: 07.08.1982

Автор: Денисов

МПК: H03K 5/19

Метки: импульсов

...первсго 7 и второго 8 элементов И подключены к входам элемента ИЛИ 9, выход которого связан с входом счетчика 3. Информационные входы 10 мультиплексора 2 являются входами всего устройства.Устройство работае следующим образом.При исправной работе всех источников входных импульсов на информа ционные входы мультиплексора 2 поступают периодические импульсы. На выход мультиплексора 2 проходит импульс с входа, разрешенного соответ ствующей комбинацией двоичного кода, поступающей с счетчика 3. С выхода мультиплексора 2 импульс через элемент И 7, открытый сигналом с формирователя 4 импульсов, и элемент 35 ИЛИ 9 поступает на вход двоичного счетчика 3 и наращивает информацию в нем на единицу. При этом на вход мультиплексора 2 подключается...

Номер патента: 949794

Опубликовано: 07.08.1982

Авторы: Высочина, Солод

МПК: H03K 5/19

Метки: выделения, импульсной, импульсов, последовательности

...работы устройства заключается в следующем.При включении источника питанияна вход распределителя 5 начинаютпоступать тактовые импульсы и на еговыходе появляются импульсы фаз. В исходном состоянии при отсутствии питающего напряжения на выходе порогового элеь 4 еита нулевой потенциал.При поступлении на его вход импульсовиз распределителя в нем происходитнакопление заряда. При достижениизаряда определенной величины, котораяопределяется количеством поступивших 35на вход элемента 4 импульсов и параметрами элементов его схемы на еговыходе устанавливается минусовой потенциал, который подается на входыэлементов 1 и 2 и через конденсатор 406 передается на затвор транзистора12, вызывая появление минусовогопотенциала. Пороговый элемент...

Номер патента: 949795

Опубликовано: 07.08.1982

Авторы: Брусенцов, Шмаль

МПК: H03K 6/00

Метки: колебаний, треугольных, формирователь

...подключен к второмувыходу задающего генератора импульсови второму входу блока совпадениязнака, выход которого подключен куправляющему входу управляемого ключа,На чертеже приведена структурная,электрическая схема устройства,Устройство содержит задающий генератор 1 импульсов, сумматор 2, инвертор 3, управляемый ключ 4 и блок. 5 совпадения знака.Устройство работает следующим образом.С первого выхода задающего генератора 1 импульсов, формирующеготреугольные колебания 01 и второговыхода, Формирующего прямуогольныеколебания 0, напряжения поступаютна элементы формирования сдвига в 90 .оБлок 5 совпадения знаков управляется колебаниями Ои 0,1, причем, еслиполярности сигналов совпадают, наЗО выходе блока. появляется логическая949795 Формула...

Номер патента: 949796

Опубликовано: 07.08.1982

Авторы: Гертель, Кудряшов

МПК: H03K 9/04

Метки: детектор, импульсно-фазовый

...к третьим входам выходных элементов каждого плеча, выход выходного элемента И-НЕ каждого плеча подключен к четвертому входу выходного элемента И-НЕ другого плеча.15На фиг.1 представлена схема устройства, на фиг.2 - временные диаграммы, поясняющие его работу.Импульсно-Фазовый детектор содержит входные элементы И-НК 1 и 2, промежуточные элементы И-НЕ 3-6, выходные элементы И-НЕ 7 и 8, управляющий элемент И-НЕ 9.Импульсно-фазовый детектор работает следующим образом.При наличии на входных элементах 25 И-НЕ 1 и 2 сигналов с уровнем "1" выходные элементы И-НЕ 7 и 8 устанавливаются соответственно в состояние "1" и "О". Следовательно, элементы И-НЕ 3,6,9,2 устанавливаются в . состояние "1", а элементы И-НЕ 1,4,5 устанавливаются в состояние...

Номер патента: 949797

Опубликовано: 07.08.1982

Авторы: Ветлугин, Кравец, Лаврушев

МПК: H03K 9/04

Метки: детектор, фазовый

...запоминающие конденсаторызаряжены до уровней остаточных напряжений на выходах цифро-аналоговых преобразователей.На вход первого счетчика 2 поступает опорный входной сигнал, а навход второго счетчика 3 - отличающийся по фазе от опорного измеряемый 6 Осигнал. При поступлении входных сигналов счетчики 2 и 3 изменяют своисостояния на первых выходах, в результате чего на выходах цифро-аналоговых преобразователей 1 и 4 из меняются выходные напряжения, которые поступают на входы вычитающего блока 19 и запоминаются на запоминающих конденсаторах 14 и 15 чеоез открытые зарядные ключи 13 и 16 фиг.2), При переполнении одного из счетчиков 2 или 3 сигнал переполнения с второго выхода счетчиков проходит через логический элемент ИЛИ 5 на второй вход...

Номер патента: 949814

Опубликовано: 07.08.1982

Автор: Худорожков

МПК: H03K 17/28

Метки: времени, реле

...выполнен на стабилитроне 6, который включен между истоком полевого транзистора и управляющим электродом тиристора 7, включенного последовательно с исполнительным устройством 8 между шинами питания.При подаче напряжения питания указанной на чертеже полярностью транзистор 4949814 Формула изобретения Составитель И.ред А Боикасраж 959 вдькоКорректор В. СиницкПодписноетета СССРткрытийнаб. д. 4/5ул. Проектная, 4 Редактор Л. ОгарЗаказ 5495/47В Т ИИПИ Госуд по делам и 5, Москва,ППП Патенарствен ного комизобретений и оЖ - 35, Раушскаят, г. Ужгород,1130лиал закрыт напряжением смещения на резисторе 3, которое имеет полярность плюс на истоке, и минус на затворе. Конденсатор 2 заряжается через резистор 1 этим напряжением, а через стабилизирующий...

Номер патента: 949815

Опубликовано: 07.08.1982

Автор: Генин

МПК: H03K 17/567

Метки: коммутатор

...управления тиристоры 1. открываются и запоминают управляющее воздействие. Ток смещения тиристора 1 протекает по цепи: шина 9, диод 4, коллек- з тор-эмиттер транзистора 5, резистор 8, анод- катод тиристора 1, шина 10. Так как транзистор 5 включен по схеме эмиттерного повторителя, напряжение на резисторе 8, а следовательно и ток смещения тиристора 1, зависят от напряжения на коллекторе транзис О тора 6, которое определяется напряжением смещения на шине 9, сопротивлением резистора 7, коэффициентом усиления транзистора 6 и напряжением на диоде 2, создаваемым током цепи сигнала. При отсутствии 45 тока, протекающего по диоду 2, напряжение на диоде 2 равно нулю, транзистор 6 закрыт и в установившемся режиме при открытии тиристора 1 его...

Номер патента: 949816

Опубликовано: 07.08.1982

Автор: Синеокий

МПК: H03K 17/567

Метки: ключ

...электроду тиристора 1, а катодом - к клемме 13. Первый резистор 9включен между анодом диода 6 и полюсом 14.Первый транзистор 3 включен параллельно нагрузке 2, второй транзистор 4 включен 2 опараллельно база-эмиттерному переходутранзистора 3. Второй диод 7 включен последовательно с резистором 12 и согласнос тиристором 1 между его катодом и коллектором транзистора 3. База транзистора 425соединена с его коллектором и с катодомтретьего диода 8, анод которого через резистор 11 соединен с эмиттером третьего транзистора 5, подкллченного коллектором к полюсу 14, а базой к - аноду тиристора 1,который соединен с полюсом 14 через ре- зозистор 10.Ключ работает следующим образом.При подаче на клемму 13 потенциала,превышающего потенциал полюса 14,...

Номер патента: 949817

Опубликовано: 07.08.1982

Авторы: Нестеров, Шифрин

МПК: H03K 17/60

Метки: ключ, транзисторный

...база которого соединена источником 2 входного тока, а коллектор - с катодом диода 3 и через нагрузку 4 - с шиной источника 5 питания. Эмиттер второго транзистора 6 противоположной проводимости по отношению к первому транзистору подключен к аноду диода 3 и через резистор 7 соединен с шиной источника 5 питания, База второго транзистора 6 подключена к источнику 8 управляющего напряжения, а его коллектор - к базе первого транзистора 1.При отсутствии входного выключающего тока транзисторный ключ включен. Выходной сигнал 1.1 вы, снимаемый с коллектора транзистора 1, устанавливается на нижнем949817 Составитель И, ФорафоТехред А. БойкасТираж 959ИИПИ Государственного комитетпо делам изобретений и откры35, Москва, Ж - 35, Раушская нППП Патент, г....

Номер патента: 949818

Опубликовано: 07.08.1982

Автор: Байлук

МПК: H03K 17/62

Метки: импульсов, кольцевой, распределитель
