H03K — Импульсная техника

Номер патента: 1243121

Опубликовано: 07.07.1986

Авторы: Волков, Жуйков, Закревский

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...через резистор соединена с выходом задающего генератораТриггер 4 может быть выполнен наЭ-триггере, Э и Б- входы которого сое.динены через резистор с шиной питания, К-вход - с выходом инвертора 2, 55в С-вход - с выходом инвертора б.Широтно-импульсный модулятор работает следующим образом. При появлении положительного импульса на выходе задающего генератора 1 разряжается конденсатор интегратора 3 через включенныйразрядный транзисторный ключ 5 и триггер 4 отрицательным импульсом с выхода инвертора 2 устанавливается в "О", при этом на его инверсном выходе появляется высокий уровень, который обе". печивает Формирование отрицательного перепада по заднему фронту импульса с выхода инвертора 2 на выходе элемента И-НЕ 7 По этому перепаду...

Номер патента: 1243122

Опубликовано: 07.07.1986

Автор: Руднев

МПК: H03K 9/08

Метки: демодулятор, модуляцией, сигналов, широтно-импульсной

...сигналов с постоянной частотой следования, Цель изобретения - повышение линейности икоэффициента передачи достигаетсяпутем увеличения крутизны изменениянапряжения на накопительном конденсаторе при его разряде, Демодулятор содержит резистор 1, диод 2, неинвертирующий усилитель 3, ключ 4, нако.пительный конденсатор 5, Для достижения поставленной цели в демодулятор введены резистор б и дифференцирующее звено 7. Введение этих элементов и связей позволило повысить коэффициент передачи демодулятора,пропорционально квадрату длительности входного импульса. Нарастаниекрутизны иэменения напряжения на кон. Редактор Л,Гратилло Заказ 3717/56 Тираж 816 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035,...

Номер патента: 1243123

Опубликовано: 07.07.1986

Автор: Михирев

МПК: H03K 17/00

Метки: коммутатор, многоканальный

...канал 10подключится к выходной шине 11, Аналогично осуществляется перебор всехконтрольных каналов проверяемой цепи,после чего вся цепь оказывается подключенной к выходной шине 11, тогдаостальной массив контрольных каналовостается поцключенный к общей шине.Проверка связи между шиной 11 и общей шиной определяет наличие КЗ проверяемой цепи с какой-либо из остальных, Если КЗ отсутствует, то снимаются управляющие сигналы с шины 5и сбрасываются триггеры 3 по шине 4сброса и цикл контроля повторяетсядля следующей цепи проверяемогообъекта,При обнаружении КЗ коммутатор позволяет проест он цепи, нутой с проверяемой Для этого начинается .последовательная коммутация на выходную шину 12 (13) оставшихся контрольных точек и проверка наличия...

Номер патента: 1243124

Опубликовано: 07.07.1986

Автор: Михирев

МПК: H03K 17/00

Метки: коммутатор

...выходной шиной 7 и выходной шиной 8, с которой соединены все контрольные точки проверяемого иэделия,кроме скоммутированной на шину 7,После проверки информационного каналасоответствующее ему реле 1 выключается подачей управляющего сигнала нашину 5 сброса, Аналогично осуществляется перебор всех контрольных точек (каналов) проверяемой цепи, причем при проверке цепи, соединяющейузловые точки в контролируемом иэделии, на выходную шину 7 коммутируются все непосредственно связанные с узловой точкой каналы кроме того, по которому проверяется наличие соединения в цепи, Проверка наличия короткого замыкания (КЗ),проверяемой цепи с какой-либо из остальных производится после подачи управляющих сигналов в шины 4 управления тех информационных...

Номер патента: 1243125

Опубликовано: 07.07.1986

Авторы: Берлов, Бутов, Шабанов

МПК: H03K 17/00, H03K 17/0412

Метки: коммутатор

...в информационном цикле, в регистр начального интервала 4 - номер начального временного интервала в цикле, закрепленного за информационным каналом, в регистр 8 цикла коммутатора - код длины цикла коммутатора. Номер последнего интервала определяет длину информационного цикла, так как код номера последнего интервала определяет коэффициент счета счетчика 1 каналов, Код длины цикла коммутатора определяется скоростью передаваемого канала (числом занятых интервалов в информационном цикле) и опредепяет коэффициент счета счетчика 7 цикла. коммутатора, и управляет работой второго дешифратора 6.Счетчик 1 каналов устанавливается в нулевое состояние внешним устройством цикловой синхронизации, Поступаюшие с шины 10 тактовой частоты импульсы,...

Номер патента: 1243126

Опубликовано: 07.07.1986

Авторы: Джус, Красник

МПК: H03K 17/56

Метки: варианты, его, коммутатор

...изобретения является упро щение устройства путем уменьшения числа конденсаторов в силовых цепях,На фиг. 1 представлена принципиальная электрическая схема устройства, первый вариант; на фиг. 2 - О то же,второй вариант.Коммутатор (фиг. 1) содержит фазы 1-3 сети, конденсатор 4 в фазе 2 сети, который может являться ее нагрузкой. В фазы 1 и 3 сети вклю чены нагрузки 5 и 6, выводы которых соединены с выводами первого и второго диодов 7 и 8 соответственно, другие одноименные выводы которых соединены с выводом конденсатора 4. 20 Встречно параллельно диодам 7 и 8 включены первый и второй тиристоры 9 и 10, входы которых подключены к выходам блока 11 управления.Коммутатор (фиг, 2) содержит лишь один тиристор 9, но дополнен треть им и...

Номер патента: 1243128

Опубликовано: 07.07.1986

Автор: Колосов

МПК: H03K 21/40

Метки: делитель, импульсов, следования, частоты

...входного импульса триггер 2 переключаетсяв нулевое состояние (фиг. 2.Ь), нулевой уровень с выхода которого, поступая на Б-вход триггера 4, запрещает переключение последнего в нулевое состояние. В момент г 4 триггеры1 и 2 находятся в нулевом состоянии,нулевые уровни с выходов которых,поступая и Б-входы триггеров 3 и 4,1243128запрещают их переключени по С-входам, в момент 1,5 передним фронтомтретьего входного импульса триггер1 переключается в единичное состояние, при этом происходит разблокировка триггера 3 и в момент6 заднимфронтом третьего входного импульсатриггер 3 переключается в нулевоесостояние (фиг. 2 ь), поскольку в этот 10 момент на его 1-входе - пулевой уровень, а на К-входе - единичный уровень. Нулевой уровень с выхода...

Номер патента: 1243129

Опубликовано: 07.07.1986

Авторы: Горностаев, Терещенко

МПК: H03K 23/00

Метки: делитель, резервированный, частоты

...входов также переходят в единичноесостояние и формируют на шинах 9всех. каналов синхронизированные между собой импульсы (фиг.4 д ). Крометого, в каждом канале сигнал с выхода мажоритарного элемента 7 поступает через элемент 5 на .второй вход элемента 4 в виде нулевого уровня, В первом канале выход элемента 4 переводится в единичное состояние, прикладывая к запрещающему входу элемента 2 единичный уровень (фиг.4),и снимает запрет прохождения импульсов с входной шины 8 на вход делителя 1. 5 25 ЗО 35 После снятия сигнала запрета пер вый импульс на входе делителя 1 первого канала переводит выход делителя 1 в нулевое состояние (фиг.4,е), При этом, если делитель 1 третьего канала еще не заполнился, мажоритар ные элементы 3 всех...

Номер патента: 1243130

Опубликовано: 07.07.1986

Авторы: Литвинов, Мяснов

МПК: H03K 23/00

Метки: делитель, синхронный, частоты

...в исходное нулевое состояние. При этом(фиг,2, диаграммы о,Ь) при =0где- порядковый номер состоянияустройства и порядковый номер входного тактового импульса на тактовойшине 6 устройства, Я=О, Я=О, Яз=О,Ъ "0На основании логических уравненийдля Д- и К-входов ДК-триггеров устройства состояния входов следующие:Д,-0=О; Д=Ц =1"; Д =СЬ д Яг 0=0Я . О, К ч 1, К ч 02. 1 . 1г.К=Я,(ь="О.На фиг,2 обозначено:- порядковый номер входного тактового импульса на тактовой шине 6; 1 -входной сигнал на тактовой шине 6; 5 -сигнал,на прямом выходе ( первого ДК- триггера 1; 1 -сигнал Я. на прямом выходе Цвторого дК-триггера 2; ь -сигнал Яз на прямом выходе Я третьего ДК-триггера 3;-сигнал Ц, на прямом выходе Я четвертого ДК-триггера 4. Известно, что...

Номер патента: 1243131

Опубликовано: 07.07.1986

Автор: Колосов

МПК: H03K 23/40

Метки: делитель, импульсов, следования, частоты

...4 переключается в нулевоесостояние, поскольку на его Т-входев,этот момент имеется единичный уровень с выхода триггера 2, в момент15 передним фронтом третьего входного импульса триггеры 2,и Э переключаются в нулевое состояние (фиг,2 аи 2.), в момент 6 все триггеры возвращаются в исходное нулевое состояние, Таким образом, на выходе элемента 7 имеется симметричный выходнойсигнал (фиг.2 е), а на выходе элемента 5 - два импульса (фиг,2) на каждые три входных,Формула изобретения Делитель частоты следования импульсов, содержащий первый и второй триггеры Э-типа, С-вход первого из которых соединен:с входнойшиной,прямой выход - с первым входом первого элемента И-НЕ, выход которого соединен с первой выходной шиной, и вторую выходную шину, о...

Номер патента: 1243132

Опубликовано: 07.07.1986

Авторы: Мамис, Шнырев

МПК: H03K 23/66

Метки: деления, делитель, коэффициентом, переменным, частоты

...элемента 12 совпадения, П-вход - к инверсному выходу Р-триггера 9, выход - к второму входу дополнительного элемента 12 совпадения и к К-входу Р-триггера 9. Вход счетчика 14подключен к выходу счетчика 1, а выход - к Я-входу дополнительного Ртриггера 13Устройство работает следующим образом. С выхода счетчика 14 на Б-входЭ-триггера 13 поступает нулевой уровень, который устанавливает его вединичное состояние и блокирует вэтом состояг 1 ии, Единичный уровеньс выхода 0-триггера 13 удерживаетэлемент 12 в открытом состоянии, обеспечивая прохождение входных импульсов на счетный вход счетчика 1, ине влияя на работу Э-триггера 9. Приработе устройства в таком режиме импульсы с его выхода поступают навход счетчика 14 до тех пор, покане...

Номер патента: 1243133

Опубликовано: 07.07.1986

Автор: Булыгин

МПК: H03K 23/66

Метки: деления, делитель, импульсов, коэффициентом, регулируемым, следования, частоты

...и второй элементы совпадения, шина запускацелитель частоты и второй счетчик импульсов, выходы которого соединены с второй группой входов второго элемента сравнения кодов, выход которога соединен с входом сброса первого триггера, вход запуска которого соединен с выходом первого элемента сравнения кодов, а выход - с выходной шиной и первым входом первого элемента совпадения, :второй вход которого соединен с пер- вым входом второго элемента совпа 1243133 2Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники,Цель изобретения - расширениефункциональных возможностей путемобеспечения возможности одновременного регулирования длительности выходного импульса и его...

Номер патента: 1244787

Опубликовано: 15.07.1986

Авторы: Очерет, Романов, Хайновский

МПК: H03K 5/01

Метки: импульсов, формирователь

...транзистора 8 подключен кзатвору первого транзистора 1.Формирователь импульсов работаетследующим образом.В начальный момент времени входной сигнал с входной шины 11 имеет высокий уровень потенциала. При этом открываются транзисторы 1,3,5, 8 разряжается конденсатор 12 и конденсаторы 15 и 16 через открытый транзистор 14 (на затворе его высокий потенциал с шины 9 источника пи тания) высокий потенциал с шины 9 источника питания через открытый транзистор 8 поступает на затвор транзистора 18 и открывает его, обеспечивая на выходе формирователя импульсов низкий потенциал.При понижении потенциала на входной шине 11 транзисторы 1,3,5,8 закрываются, конденсатор 12 заряжается до потенциала источника питания, напряжение на его первой обкладке...

Номер патента: 1244788

Опубликовано: 15.07.1986

Авторы: Курицын, Мефтахутдинов

МПК: H03K 9/08

Метки: демодулятор, сигнала, широтно-модулированного

...поступает ня вход компаратора7, который Формирует две последовяТЕЛЬНОСТИ ПРЯМОУГОЛЬНЫХ ПРОТИВСФЯЗных импульсов, формирователь 4 формирует короткие импульсы, которые вмомент прихода очередного входного 35импульса устанавливают счетчик в нулевое состояние, За время действиявходного импульса импульсы с инверсного выхода компаратора 7 через элемент 2 совпадений поступают на вхоц 40счетчика 3, который подсчитывает ихколичество, По окончании входногоширотно-модулированного имггулься нявходе устройства прохожденгле импульсов с выходя компаратора 7 через 45элемент 2 совпадений на вход счетчика 3 прекращается, возникающий навыходе инвертора 5 высокий уровеньнапряжения обеспечивает прохождениеимпульсов с прямого выхода компярятора 7 через...

Номер патента: 1244789

Опубликовано: 15.07.1986

Авторы: Тараторин, Чудин

МПК: H03K 17/00

Метки: вычислительной, коммутирующее, многопроцессорной, системы

...элементов, возможно путем преобразования коммутаторов (г х г) среднегокаскада в известном устройстве превращать его из трехкаскадного устройства в пятикаскадное, иэ пятикаскадного в семикаскадное,и т.п. Точнотак же путем преобразования одногокаскада коммутаторов, например, (г хх г) можно превратить двухкаскадное устройство в трехкаскадное, затем вустройство, содержащее четыре каскада коммутаторов и т,д, По своим ком,мутационным возможностям предлагаемоедвухкаскадное устройство соответствует известному трехкаскадному, трехкаскадное - пятикаскадному, четырехкаскадное - семикаскадному и т,д.В предлагаемом устройстве становятсяизлишними все каскады коммутаторов,расположенные в известном устройствепосле среднего каскада.Двухкаскадное...

Номер патента: 1244790

Опубликовано: 15.07.1986

Авторы: Зарецкий, Корнилова, Максимов

МПК: H03K 29/00

Метки: многостабильный, триггер

...триггера.На чертеже приведена. структурнаясхема многостабильного триггера.На чертеже обозначены триггеры1=1 - 1=3; пороговый элемент 2 ивходные шины 3=1 - 3=3, Входные шины3=1 - 3=3 соединены соответственнос входами установки в "1" триггеров1=1 - 1=3, входы установки в "О" которых соединены с выходом пороговогоэлемента 2, входы которого соединеныс прямыми выходами триггеров 1=11=3 фУстройство работает следующим образом,Пусть, например, пороговый элемент2 имеет порог равный двум, один изтриггеров 1=1 - 1=3 находится в единичном состоянии, а входные импульсына шиках 3=1 - 3=3 отсутствуют. Прии цэтом для входов установки в 0 триггеров 1=1 - 1=3 активный потенциал свыхода элемента 2 отсутствует.При поступлении с одной из шин...

Номер патента: 1246049

Опубликовано: 23.07.1986

Авторы: Брагин, Кривцов

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...19 и 20 равна нулю.При появлении дифференциального входного сигнала в узловые точки 19 и 20ЗО через транзисторы 2 и 4 втекает разньй по величине ток, а из узловыхточек 19 и 20 через транзисторы 1 и3 вытекает разный по величине ток,что связано с изменением крутизныэтих транзисторов в соответствии сфазировкой входных сигналов. Черезтранзисторы 5 и 6 протекает разныйпо величине ток и вызывает на нихсоответствующее падение напряжения,40 Возникает разность потенциалов междуВНИИПИ Заказ 3996/39 Тираж 836 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 точками 19 и 20. В результате действия положительной обратной связи возникает лавинообразный процесс усиления выделенной во входных каскадахдифференциальной разности...

Номер патента: 1246346

Опубликовано: 23.07.1986

Автор: Крехов

МПК: H03K 3/281

Метки: мультивибратор

...3 и 4 мультивибратора находятся в исходном состоянии независимо от поступающих импульсов от генератора 9 и потенциалов источников 10 и 11.Для перевода мультивибратора врежим автогенерации необходимо наустановочный вход Б триггера 1 податьзапускающий импульс, который, распространяясь по цепям счетного триггера 1, устанавливает последний вединичное состояние. Образованныйнулевой потенциал на инверсном выходе триггера 1 является разрешающими, действуя на клемме 6 .узла 3, разрешает пересчетный режим этого узла 203. Последний осуществляет счет им,пульсов от генератора 9 до заданногозначения, установленного с помощьюисточника 10 потенциалов,так что навыходе дешифратора узла 3 образуетсянулевой потенциал, который, воздействуя ка К-вход...

Номер патента: 1246347

Опубликовано: 23.07.1986

Авторы: Елов, Костюк, Краснопрошина, Розумей

МПК: G06F 1/02, H03B 27/00, H03K 4/02 ...

Метки: генератор, многофазный, ступенчато-треугольных, функций

...входы -с второй и третьей входными шинами14 и 15 соответственно. В устройстве второго вида (фиг. 2)первый вход первого сумматора 6 соединен с прямым выходом счетчика 1,первый вход второго сумматора 7 сое 5 динен с прямым выходом первого сумматора,Прямые и инверсные выходы счетчика 1, сумматоров 6 и 7, входы сумматоров 6 и 7, коммутаторов 3,8 и 9,1 О входные шины 14 и 15, выходные шины4,10 и 11 представляют собой многоразрядные цифровые шины.Счетчик (фиг. 4) содержит с первого по четвертый Ы -триггеры 16-19,15 прямые выходы которых соединены, соответственно, с первого по четвертыйвходами элемента И-НЕ 20. С-входывсех триггеров соединены с тактовымвходом счетчика, а прямые и инверс 20 ные выходы - с выходами счетчика.,Выход элемента И-НЕ...

Номер патента: 1246348

Опубликовано: 23.07.1986

Авторы: Дроздов, Куликов, Литвиненко

МПК: H03K 5/007

Метки: генератора, неисправности, обнаружения

...логического нуля на выходе 22 блока 1 запуска запрещает прохождение импульсов напряжения на счетный вход счетчика б. Счет импульсов с шины 11 опорного сигнала прекращается. При этом на выходах счетчика б устанавливается.код, пропорциональный значению частоты генератора, Входы элемента И 3 подключены квыходам счетчика б таким образом, что на его выходе появляется сигнал при значении кода, равного нижнему пределу частоты генератора а входы элемента И 4 так, что на его выходе гоявляется сигнал при значении кода равного верхнему пределу частоты генератора.1Если полученное значение кода в счетчике б соответствует допустимому значению частоты генератора, то в процессе счета на выходе элемента И 3:выработаетсяимпульс и триггер 7...

Номер патента: 1246349

Опубликовано: 23.07.1986

Авторы: Передельский, Умрихин

МПК: H03K 4/04, H03K 4/50, H03K 5/01 ...

Метки: импульсов, формирователь

...второй дифференциатор 14 иограничитель 15 напряжения соециненасвходом усилителя 8 напряжения,35Формирователь импульсов работаетследующим образом.В исходном состоянии транзистор2 открыт отрицательным напряжением,имеющимся на шине 1. Через транзистор 2 протекает коллекторный токтранзистора 5, величина которогоопределяется резистивным делителемнапряжения, который образован резисторами 4 и 7. Напряжение на шине 11и на выходе интегратора 9, которыйне является идеальным интеграторомблизко к нулевому значению,параболической формы приводит к изменению напряжения на выходе дифференциатора 14, которое проходя через ограничитель 15, где выделяется вершина импульса, являющаяся информатив. ной и исключается нижняя часть импульса наряжения...

Номер патента: 1246350

Опубликовано: 23.07.1986

Автор: Алексеев

МПК: H03K 5/01

Метки: выделения, импульса, одиночного

...7.Устройство для выделения одиночного импульса работает следующимобразом.В исходном состОянии Р-триггер1 и КБ-триггер 2 удерживаются в нулевом состоянии единичным потенциалом, поступающим на шину 5 управления (фиг.2 а),. При этом навыходнойшине 7 устанавливается нулевой потенциал (фиг.2 е), так как элемент ИЛИ-НЕ 4 закрыт по входу единичным потенциалом, поступающим синверсного выхода Р-триггера 1(фиг.2 д),После поступления на шину 5 управления сигнала нулевого уровня(фиг.2 а) по переднему фронту первого тактового импульса, поступающегопо шине б тактовых импульсов насчетный вход Р-триггера 1 (фиг.2 б),Р-триггер 1 переключается в единичное состояние,так как на его информационном входе присутствует еди 40 45 50 5 ничному потенциалу с...

Номер патента: 1246351

Опубликовано: 23.07.1986

Авторы: Дружин, Тюляков

МПК: H03K 5/13

Метки: импульсов, одиночных, формирователь

...содержащий два триггера и элеЗо мент И, один из входов которого 1 соединен с выходом первого триггера, 3 - и К -входы которого подключены соответственно к входной шине ) и шине логической единицы, а С -входсоединен с шиной тактовых импульсови другим входом элемента И, выходкоторого подключен к С -входу второго триггера и выходной шине, о тл и ч а ю щ и й с я тем, что, сцелью повышения быстродействия,1 -вход второго триггера соединен с3 -входом первого триггера, й -входкоторого подключен к инверсному вхо"ду второго триггера. Изобретение относится к импульсной технике и может быть использовано в электроизмерительных и вычислительныхустройствах различного назначения.Цель изобретения - повышение быстродействия устройства за счет...

Номер патента: 1246352

Опубликовано: 23.07.1986

Авторы: Дрозд, Карпенко, Кравцов, Малярчук, Полин

МПК: H03K 5/13

Метки: задержки, импульсов

...первыйЭ-триггер 10 в единичное состояние,на выходе устройства 20 появляетсяединичный уровень. При этом синхросигналы генератора 3 через пятый Оэлемент И, так как его второй входинверсный, поступают на суммирующий вход реверсивного счетчика 12 ичерез Н тактов, где М -длительностьвходного импульса в тактах частотыгенератора 3, на выходе четвертогоэлемента И 13 появляется сигнал переполнения счетчика 12, которыйсбрасывает первый Г -триггер 1 О внулевое состояние, на выходе устрайства 20 появляется нулевой уровень, который блокирует прохождениесинхраимпульса на суммирующий входсчетчика 12. Таким образом, на выходе устройства 20 сформированимпульс, равный по длительностивходному и расположенный симметрично ему в заданном интервале.Для...

Номер патента: 1246353

Опубликовано: 23.07.1986

Автор: Платонов

МПК: H03K 5/153

Метки: выделения, импульсов, пачке, первого, последнего

...на вход элемента И 2, а нулевой запрещающий потенциал с его прямого выхоПри поступлении на выходную шину5 ,устройства пачки импульсов (фиг,2 а) они формируются по длительности одновибратором 7, причем длительность импульсов на выходе одновибратора 7 (фиг.2 д) должна быть равна с ц=+ 2 л где - длительность входных импульсов, й, - максимальная флюктуация времени задержки элемента задержки. Время задержки элемента 5 задержки ( ) подбирается таким образом, что при его флуктуации оно остается большим или равным периоду следования импульсов в пачке (Т ), т,е.= Т,+ й .Толь- ко с приходом второго импульса, что указывает на поступление на вход устройства пачки, а не одиночного импульса за счет совпадения второгоимпульса на выходе...

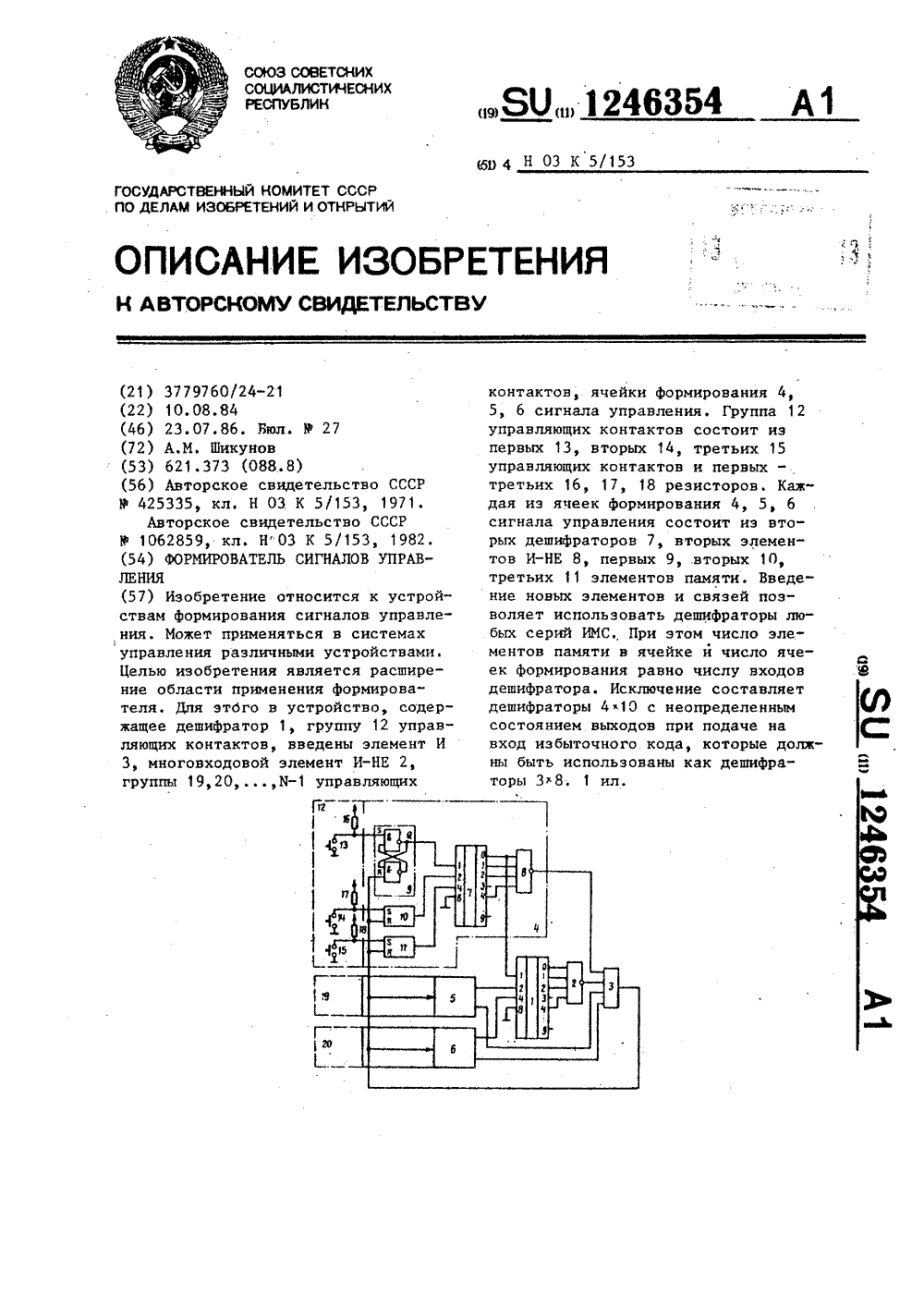

Номер патента: 1246354

Опубликовано: 23.07.1986

Автор: Шикунов

МПК: H03K 5/153

Метки: сигналов, формирователь

...на выходахдешифраторов 7-1101 и 1100 ячеек4-6, соответственно, код на входедешифратора 1-0001, на выходе - 1101,на выходах всех элементов И-НЕ 8,И-НЕ 2, И 3 - "1".При замыкании, например, контакта 14 ячейки 4 на вход дешифратора7 подан код 011, сигнал "0" уста-навливается на неподключенном выходе 3 дешифратора 7, т.е. на входэлемента И-НЕ 8 поданы все "1", навыходе элемента И 3 устанавливаетсясигнал "0", в котором элемент 9 памяти переведен в нулевое состояние.Элемент 10 памяти остается в состоянии "1", так как к моменту снятияобнуления с выхода элемента И 3контакт 14 остается в замкнутом состоянии.При замыкании управляющего контакта, например, в ячейке 5 сигналы. на выходах всех элементов 8 остаютсяравными "1", но сигнал на нулевом...

Номер патента: 1246355

Опубликовано: 23.07.1986

Авторы: Лебедев, Савельев, Тарасов, Щетинин

МПК: H03K 5/22

Метки: допускового

...величина которого равна 4;Я - чувствительность преобразователя,где И - максимальное значе 1 гмаксние выделяемого кода дешифратора 17.Эти импульсы подсчитываются счетчиком 18 до тех пор, пока на выходе , дешифратора 19, соединенном с первымвходом элемента И 15 не появитсясигнал логического нуля, запрещающего прохождение импульсов частотой Е,.Таким образом, на выходе формирователя 5 измерительного интервала в течение времени Т присутствуетсигнал логической единицы. Величинаэтого времених - отклонение контролируемого параметра от середины поля допуска, значение которой равно А.Частота следования импульсов на втором выходе генератора 4 равна начальной частоте Г, .Далее рассмотрим работу устройства для трех случаев:х с А - 0,5 Л;А -...

Номер патента: 1246356

Опубликовано: 23.07.1986

Авторы: Лобанов, Попов

МПК: H03K 7/08

Метки: усилитель, широтно-импульсный

...на входную вину устройства переменного напряжения (29, фиг.2) оно в суммирующем блоке 6 суммируется с выходным сигналом (24, фиг.2) формирователя 2 пилообразного напряжения, а в вычитающем блоке 7 вычитается из сигнала (26, фиг.2) формирователя 3 пилообразного напряжения. На выходах суммирующего блока 6 и вычитающего блока 7 образуются напряжения (30 и 31 соот 5 1 б 15 20 25 ЭО Широтно-импульсный усилитель работает следующим образом.Импульсы (23, фиг.2) генератора 1 прямоугольных импульсов запускают формирователь 2 пилообразного напряжения и через инвертор,8 (24, фиг.2) формирователь 3 пилообразного напряжения, в которых вырабатываются пилообразные напряжения (фиг.2, 25 и 26 соответственно). Эти пилообразные напряжения поступают на входы...

Номер патента: 1246358

Опубликовано: 23.07.1986

Автор: Рындин

МПК: H03K 17/00

Метки: коммутатор

...линии, образованной проводниками разных кабелей, подключенных к одному коммутирующему вентилю. Таким образом, при согласовании включении коммутирующих вентилей 1,1 - 1.п благодаря равенству нулю индуктивности рассеяния коаксиальных кабелей достигается повышение быстродействия коммутатора и малые искажения формы импульса.При неодновременном включении коммутирующих вентилей скорость нарастания тока в первом включившемся вентиле ограничивается относительно высокой индуктивностью двухпроводной линии, образованной проводниками разных кабелей. Благодаря наличию падениянапряжения на этой индуктивности включившийся первым вентиль не шунтп 1 24 г 6350рует остальные. Кроме того, ЭДС взаимоиндукции, наводимая в проводниках кабелей,...
