H03K — Импульсная техника

Номер патента: 1149398

Опубликовано: 07.04.1985

Авторы: Беспрозванный, Кривцов, Тарасенко

МПК: H03K 17/60

Метки: ключ, транзисторный

...соответственно подключены к первым шинам источников запирающего и отпираюШего напряжений, вторые шины которых соединены с второй выходной шиной. Кроме того, в транзисторном ключе усилитель может быть выполнен на третьем и четвертом транзисторах, причем третий транзистор имеет проводимость одинаковую, а четвертый - противоположную проводимости первого транзистора, база третьего транзистора соединена с эмиттером первого транзистора, эмиттер подключен к выводу второго диода, а коллектор через третий резистор соединен с базой четвертого транзистора, эмиттер которого подключен к эмиттеру второго транзистора, а коллектор соединен с базой второго транзистора и через четвертый резистор с эмиттером первого транзистора.Причем транзисторный...

Номер патента: 1149399

Опубликовано: 07.04.1985

Авторы: Галенко, Каплан, Отюцкий, Радугин

МПК: H03K 19/00

Метки: выходе, состояниями, тремя, формирователь

...коллектор подключен к шине питания, выходной п-канальный МДП-транзистор, затвор которого соединен со стоком второго блокирующего транзистора, исток подключен к общей шине, а сток соединен с эмиттером выходного биполярного п - р - п транзистора и .выходом формирователя, введены две пары КМДП-транзисторов, состоящих из р-н п-канальных транзисторов, причем стойки первой пары КМДП- транзисторов подключены к базе биполярного транзистора, а истоки - к выходу инвертора, затвор р-канального транзистора первой пары КМДП-транзисторов соединен с вторым (блокирующим) входом формирователя, затвор п-канального транзистора этой же пары КМДП-транзисторов соединен с третьим входом формирователя стоки второй лары КМДП-транзисторов подключены к затвору...

Номер патента: 1149401

Опубликовано: 07.04.1985

Авторы: Кашницкий, Литвиненко, Сонин

МПК: H03K 23/00

Метки: делитель, импульсов, следования, управляемый, частоты

...вторые входы которых подключены к шинам кода управления, а выходы - к входам элемента ИЛИ, введены элемент НЕИЛИ и элемент И-НЕ, выход которого соединен с установочным входом двоичного счетчика импульсов и первым входом элемента НЕ-ИЛИ, второй вход которого соединен с выходом элемента ИЛИ, а выход - с первым входом элемента И - НЕ, второй вход которого соединен с входной шиной,На чертеже представлена структурная схема устройства.Устройство содержит двоичный счетчик 1 импульсов, элементы 2 совпадения, элемент ИЛИ 3, соединенные последовательно, а также элемент НЕ-ИЛИ 4, выход которого подключен к первому входу элемента И-НЕ 5, шины 6 кода управления, подключенные к вторым входам элементов 2, входную шину 7, соединенную со счетным...

Номер патента: 1149402

Опубликовано: 07.04.1985

Автор: Пряничников

МПК: H03K 23/40

Метки: двоичный, счетчик

...на фиг. 3 - схема двоичного счетчика на двухступенчатых тактируемых КТ-триггерах с асинхронными входами установки 5 и К с установкой в нулевое состояние,; на фиг. 4 - то же, с асинхронными прямыми входами установки 5 и К. Двоичный счетчик (фиг. 1) содержит разряды 1 - 4, тактовую шину 5, шину 6 разрешения двоичного счета, шину 7 разрешения установки. Каждый разряд содержит КЯТ-триггер 8.1, 8.2, 8.3 и 8.4 с динамическим входом синхронизации с инверсными асинхронными входами установки Б и К, первый и второй элементы И 9.1,9.2, 9,3, 9,4, 10.1, 10.2, 10.3, 10,4, элемент ИЛИ 11.1, 11.2, 11.3, 11.4, первый, второй и, кроме первого разряда, третий элементы И - НЕ 12.1, 12.2, 12.3, 12.4, 13.1, 13.2, 13.3, 13,4 и 14.1, 14.2, 14.3, 14.4,...

Номер патента: 1150731

Опубликовано: 15.04.1985

Авторы: Добрыдень, Пузько, Трохин

МПК: H03K 3/02

Метки: генератор, импульсный

...со вторыми входами первого и второго элементов ИЛИ 3 и 4 соответственно, дополнительно введены триггер 15, два ключа 16 и 17 и третий элемент ИЛИ 18, подключенный входами к выходам первого и второго ключей 9 и 10, а выходом к нулевому входу триггера 15, единичный вход которого соединен с выходом дел . теля 2 частоты, а выход - с управляющи и входами третьего и четвертого ключей 11 и 12, выходы которых соединены с рабочими входами первого и второго ключей 9 и 10 соответственно, а рабочие входы объединены с рабочими входами пятого и шестого ключей 16 и 17 и соединены с первыми выходами первого и второго блоков 7 и 8синхронизации соответственно, первые входы которых подключены к выходам первого и второго счетчиков 5 и 6, вторые входы...

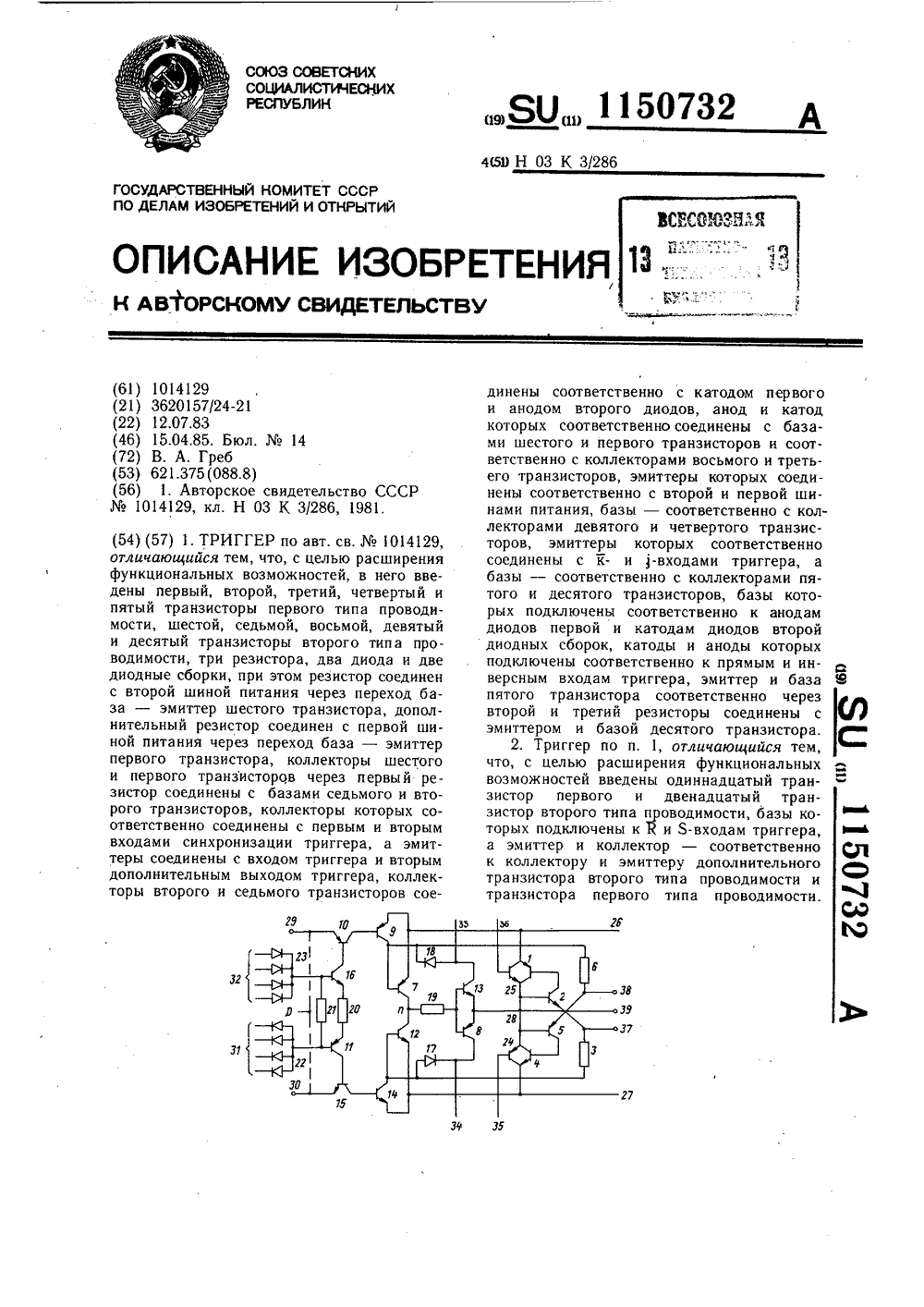

Номер патента: 1150732

Опубликовано: 15.04.1985

Автор: Греб

МПК: H03K 3/286

Метки: триггер

...6, первый, второй, третий, четвертый и пятый транзисторы 7 - 11 первого типа проводимости, шестой, седьмой, восьмой, девятый и десятый транзисторы 12 - 16 второго типа проводимости, первый и второй диоды 17 и 18, первый, второй и третий резисторы 19 - 21, первую и вторую диодные сборки 22 и 23, одиннадцатый транзистор 24 первого типа проводимости, двенадцатый транзистор 25 второго типа проводимости, первую и вторую шины питания 26 и 27, вход 28 триггера, 1 и к-входы 29 и 30 триггера, прямые и инверсные входы 31 и 32 триггера, первый и второй входы 33 и 34 синхронизации, К- и 5-входы 35 и 36 триггера, выход 37 триггера, дополнительный выход 38 триггера, второй дополнительный выход 39 триггера, эмиттер транзистора 1 соединен с...

Номер патента: 1150733

Опубликовано: 15.04.1985

Автор: Богданович

МПК: H03K 3/281

Метки: богдановича, многофазный, мультивибратор

...импульсов на каждом из выходов в отдельности, что сужает область их возможного применения.Цель изобретения - расширение диапазона раздельной регулировки длительности импульсов на каждом из выходов.Указанная цель достигается тем, что в многофазный мультивибратор, содержащий п однотипных ячеек и общий для всех ячеек конденсатор, пер ва я об кл адка которого соединена с общей шиной, а вторая обкладка подключена ко всем ячейкам, введен фотодиодный оптрон, анод фотодиода которого соединен со второй обкладкой конденсатора, а катод подключен к плюсовой шине питания и пер 10 15 20 25 30 35 40 вому выводу светоизлучающего элемента оптрона, второй вывод которого через последовательно соединенные переменные резисторы и диоды подключен к...

Номер патента: 1150734

Опубликовано: 15.04.1985

Авторы: Громов, Касаткин, Лавров, Ястребов

МПК: H03K 3/286

Метки: триггер

...дополнительный коллектор которого соединен с базой первого транзистора первого типа проводимости, эмиттер которого соединен с первым входом синхронизации триггера, а коллектор третьего транзистора с инжекционным питанием соединен с базой первого транзистора второго типа проводимости, эмиттер которого подключен ко второму входу синхронизации триггера.При этом в качестве резистивного элемента используется или интегральный резистор, или диод, анод которого является первым выводом, а катод - вторым выводом резистивного элемента, или диод Шоттки, анод которого является первым выводом, а катод - вторым выводом резистивного элемента.На чертеже приведена принципиальная электрическая схема предложенного триггера.10 Триггер содержит три...

Номер патента: 1150735

Опубликовано: 15.04.1985

Авторы: Богданович, Поляков

МПК: H03K 3/29

Метки: варианты, его, мостовой, триггер, троичный

...и два резистора, эмиттеры девятого и десятого транзисторов соединены с общей шиной и через девятый и десятый резисторы подключены соответственно к базам девятого и десятого транзисторов и к эмиттерам пятого и шестого транзисторов, коллекторы девятого и десятого транзисторов соединены соответственно с первым и вторым выходами триггера и соответственно с коллекторами одиннадцатого и двенадцатого транзисторов, эмиттеры которых соединены с шиной питания и со 5 1 о 15 2 о 25 30 З 5 4 О 45 50 ответственно через одиннадцатый и двенадцатый резисторы подключены к своим базам и соответственно к эмиттерам седьмого и восьмого транзисторов, коллекторы которых соединены соответственно со вторыми выводами третьего и четвертого резисторов,...

Номер патента: 1150736

Опубликовано: 15.04.1985

Авторы: Валеев, Никифоров

МПК: H03K 3/53

Метки: генератор, импульсных, многоступенчатый, напряжений

...вход каждого запускающего генератора подключен через диод параллельно стабилизатору напряжения соответствующей ступени умножения напряжения, первый выход каждого запускаюшего генератора соединен с управляющим электродом многоз азор ного управляемого разрядника соответствующей ступени умножения напряжения, второй выход запускающего генератора каждой предыдущей ступени умножения напряжения соединен через вспомогательный конденсатор со входом запускающего генератора последующей ступени умножения напряжения, вход запускающего генератора первой ступени умножения напряжения соединен через вспомогательный конденсатор с выходом устройства запуска, запускающие генераторы выполнены в виде спиральных генераторов 3 .Недостатком известного...

Номер патента: 1150737

Опубликовано: 15.04.1985

Автор: Летов

МПК: H03K 3/64

Метки: генератор, импульсов, последовательности

...элементов И соединены с первым входом дополнительного элемента ИЛИ, второй вход которого подключен к выходу первого дополнительного счетчика импульсов, ко входу второго дополнительного счетчика импульсов и к первому входу дополнительного триггера, второй вход которого подключен ко второму входу третьего основного элемента ИЛИ, первый вход которого соединен с первым входом первого дополнительного элемента И, второй40 входов через блок 18 элементов И в счетчик 16 и информации о количестве импульсов в. пачке с шин 12 установочных входов черезблок 3 элементов И в счетчик 2 импульсов.Одновременно этим же импульсом через эле мент ИЛИ 7 записывается единица в первыйразряд регистра 9, которая циркулирует в этом регистре до тех пор пока...

Номер патента: 1150738

Опубликовано: 15.04.1985

Авторы: Луговцов, Луговцова, Терешкова

МПК: H03K 3/64

Метки: импульсов, пачек, формирователь

...шину 20.Синхронизатор (фиг. 3) содержит пер вый 21, второй 22, третий 23 и четвертый 24 В-триггеры, элемент НЕ 25, первый 26 и второй 27 элементы И.Синхронизатор имеет первую 28 и вторую 29 входные шины и первую 30 и вторую 31 выходные шины.45Программный блок (фиг. 4) содер жит первый 32, второй 33 и третий 34 регистры, первую 35, вторую 36 н третью 37 группы элементов И, элемент И 38.Программный блок имеет первую 39 и50 вторую 40 входные шины и первую 41, вторую 42 и третью 43 группы выходных шин, выходную шину 44. Устройство работает следующим образом. 55 Генератор 1 вырабатывает прямоугольные импульсы достаточно высокой постоянной частоты, равной, например, максимальной частоте срабатывания логических элементов формирователя пачек...

Номер патента: 1150739

Опубликовано: 15.04.1985

Автор: Бондарь

МПК: H03K 4/08

Метки: автогенератор, пилообразного

...с подвижным контактом первого резистивного делителя 5 напряжения, а замыкающий контакт первого и размыкающий контакт второго переключателей - с подвижным контактом второго резистивного делителя напряжения, управляющие входы первого и второго переключателей 8 и 9 соединены с выходом компаратора 2.Устройство содержит также повторитель 10 напряжения для разводки.Автогенератор пилообразного напряжения работает следующим образом.Переключатели 8 и 9 работают в противофазе (показано стрелками) . Допустим, на выходе компаратора 2 установился отрицательный уровень напряжения. Переключатель 8 переключается в правое положение, переключатель 9 - в левое. Тогда к инвертирующему входу интегратора 1 подключается отрицательное напряжение с резистивного...

Номер патента: 1150740

Опубликовано: 15.04.1985

Автор: Машкин

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...содержащий два триггера, синхронизирующий вход первого из которых соединен с шиной синхроимпульсов, с вторым входом элемента И-ИЛИ и с входом первого инвертора, выход которого соединен с третьим входом элемента И-ИЛИ и синхронизирующим входом второго триггера, первый вход установки в О которого соединен с шиной установ ки в О и с первым входом установки в О первого триггера, второй вход установки в О второго триггера соединен с инверсным выходом первого триггера, а прямой и инверсный выходы второго триггера - соответственно с четвертым входом элемента И-ИЛИ и со вторым входом установки в О первого триггера, прямой выход которого соединен с первым входом элемента И-ИЛИ, выход которого является выходом формирователя одиночного...

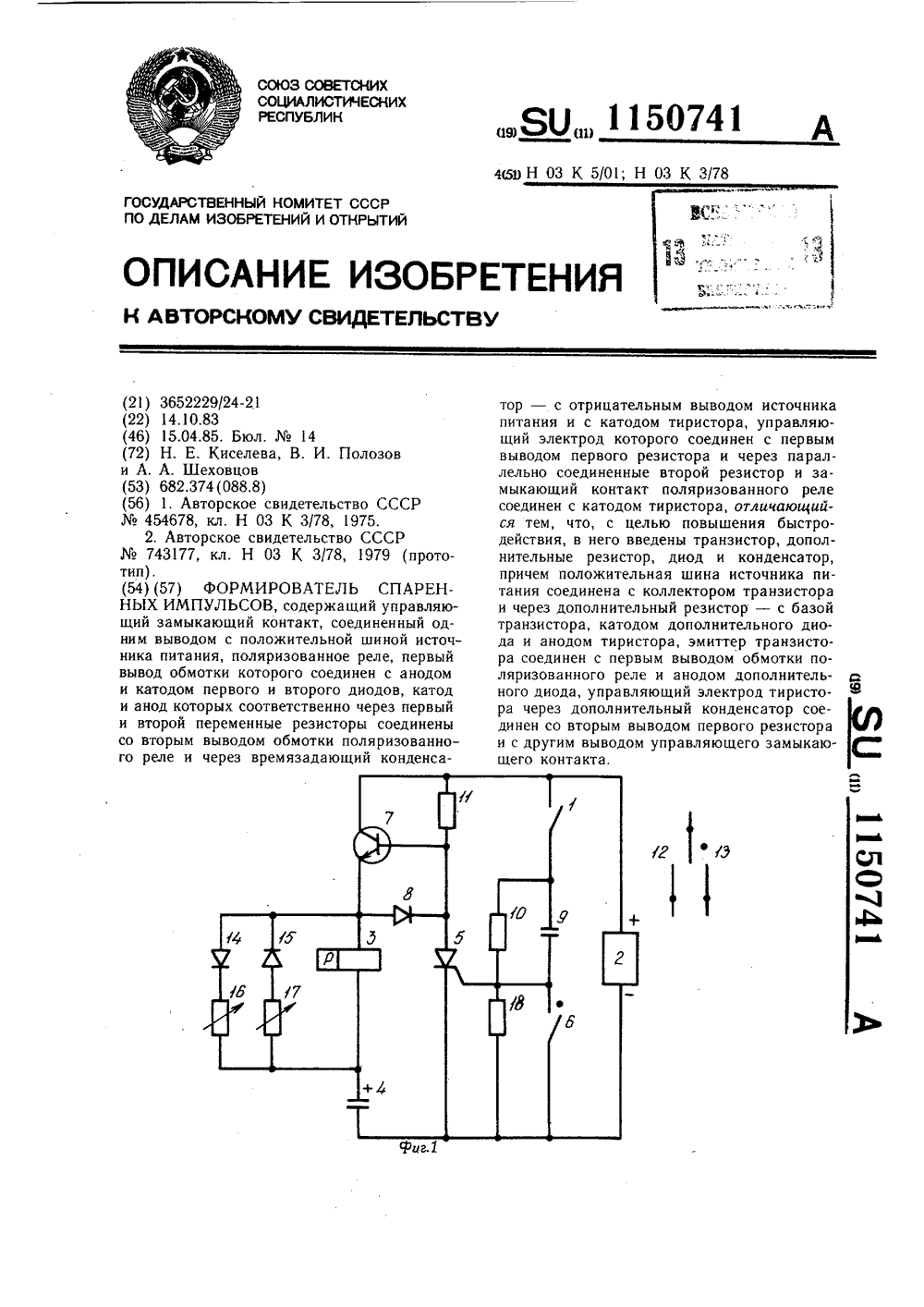

Номер патента: 1150741

Опубликовано: 15.04.1985

Авторы: Киселева, Полозов, Шеховцов

МПК: H03K 3/78, H03K 5/01

Метки: импульсов, спаренных, формирователь

...управляющий электрод тиристора через дополнительный конденсатор соединен со вторым выводом первого резистора и с другим выводом управляющего замыкающего контакта.На фиг. 1 приведена принципиальная электрическая схема формирователя спаренных импульсов; на фиг. 2 - временные диаграммы его работы.Формирователь содержит управляющий замыкающий контакт 1, подключенный одним выводом к положительной шине источника 2 питания и поляризованное реле 3, один вывод обмотки которого через время- задающий конденсатор 4 соединен с отрицательной шиной источника питания 2, подключенным к катоду тиристора 5, управляющий электрод которого зашунтирован замыкающим контактом 6 реле 3, транзистор 7, коллектор которого подключен к положительной шине...

Номер патента: 1150742

Опубликовано: 15.04.1985

Автор: Мазур

МПК: H03K 5/15

Метки: временного, двух, импульсных, разделения, сигналов

...входом третьего дополнительного элемента И 14, второй вход которого подключен к входам установки в нулевое состояние первого и третьего триггеров 7 и 9 и через первый формирователь импульсов 1 к первой выходной шине 18 и к выходу первого элемента ИЛИ 5, первый вход которого соединен с выходом первого дополнительного элемента И 12, второй вход которого подключен к прямому выходу первого триггера 7, вход установки в единичное состояние которого соединен с выходом второго дополнительного элемента И 13, а инверсный выход первого триггера подключен к третьему входу второго элемента И 4, выход которого соединен с первым входом второго элемента ИЛИ 6, второй вход которого подключен к выходу третьего дополнительного элемента И 14, а выход...

Номер патента: 1150743

Опубликовано: 15.04.1985

Автор: Воробьев

МПК: H03K 5/156

Метки: адаптивный, импульсов, следования, умножитель, частоты

...линия задержки адаптивного умножителя частоты следования импульсов содержит многоотводную линию задержки, вход которой соединен с импульсным входом, а выходы через коммутатор подключены к первой интегрирующей цепочке, состоящей из соединенных последовательно резистора, конденсатора и варикапа, выход которой через первый инвертор соединен со входом второй, аналогичной первой, интегрирующей цепочки, выход которой через второй инвертор соединен с выходом регулируемой линии задержки, управляющий вход которой через соответствующие резисторы подключен к точке соединения конденсатора и варикапа первой и второй интегрирующих цепочек.50 55 На фиг. 1 приведена структурная электрическая схема предлагаемого устройства; на фиг. 2 - 4 -...

Номер патента: 1150744

Опубликовано: 15.04.1985

Автор: Гавриленко

МПК: H03K 5/19

Метки: импульсов, селектор

...которого соединен с входом одновибратора 11, выход которого подключен к входу установки в нулевое состояние счетчика 12 импульсов и к первому входу дополнительного триггера 10, выход которого соединен с третьим входом второго дополнительного элемента И 8, выход которого подключен к счетному входу счетчика 12 импульсов, выходы которого соединены с соответствующими входами дешифратора 13, выходы начальных и конечных значений которого подключены к входам элемента ИЛИ 14,выход которого соединен с первым входом третьего дополнительного элемента И 9, второй вход которого подключен к вторым входам первого дополнительного элемента И 7 и дополнительного триггера 10 и к входной шине, а выход третьего дополнительного элемента И 9 соединен с...

Номер патента: 1150745

Опубликовано: 15.04.1985

Автор: Бессмертный

МПК: H03K 5/19

Метки: импульса, обнаружения, потери

...к первому входу триггера 3, первый выход которого соединен с первым входом четвертого дополнительного элемента И 9, второй вход которого подключен к входной 4 О второй выход которого соединен с вторым входом пятого дополнительного элемента И 10, при этом выход переполнения второго счетчика импульсов 20 подключен к второму входу элемента ИЛИ 1, выход которого через второй фор мирователь импульсов 16 соединен с вторым входом второго дополнительного элемента ИЛИ 12, с входами установки в исходное состояние делителя частоты 21 и регистра 22 и с первым входом второго дополнительного триггера 14, первый выход которого подключен к третьему входу четвертого дополнительного элемента И 9, выход которого через третий формирователь импульсов...

Номер патента: 1150746

Опубликовано: 15.04.1985

Автор: Гладков

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...1 можно сформировать со сдвигом по фазе на половину периода.Селектор импульсов по длительности работает следующим образом.В исходном состоянии устройства счетчик 2, блоки 3 и 4 пересчета и триггеры 5 - 7 находятся в нулевом состоянии, 1150746при котором на их выходах действуют нулевые сигналы.На счетные входы счетчика 2 и блока 3 пересчета поступают тактовые импульсы с периодом повторения Т, с первого выхода генератора 1, на счетный вход блока 4 пересчета - тактовые импульсы с второго выхода генератора 1, имеющие тот же период следования То, но смещенные по фазе относительно импульсов с первого выхода генератора 1. Нулевые уровни сигналов с выхо 1 О да счетчика 2 и выходов счетчиков импульсов 13 - 1, 3 - 2 и 14 - 1 - 14 - 3 поступают...

Номер патента: 1150747

Опубликовано: 15.04.1985

Автор: Ежов

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...которогосоединен с выходной шиной, и генератор 3 пилообразного напряжения, амплитудный детектор 4, резистивный 25делитель 5, два эмиттерных повторителя на транзисторах 6 и 7 противоположного типа проводимости и двадиода 8 и 9, выходы эмиттерныхповторителей соединены с соответ- З 0ствующими шинами источника питания через нагрузочные резисторы 10,11 и с выходами дифференциальногосвходного каскада усилителя рассогласования через диоды 8 и 9, включенные согласно с баэо-эмиттерными переходами транзисторов б и 7 соответствующих эмиттерных повторителей.Устройство работает следующим, усилителем 1 рассогласования, поступает на неинвертиру 1 ощий вход порогового элемента 2 (Фиг.2 ъ). Надругой инвертирующий вход порогового 45элемента 2...

Номер патента: 1150748

Опубликовано: 15.04.1985

Автор: Дмитренко

МПК: H03K 17/56

Метки: переключающее

...и дополнительный симисторы 1 и 2, включенные послецовательно с нагрузкой 3, например магнитным пускателем с блок-контактами,4, между полюсами 5 и б источника переменного напряжения, первый 7 и второй 8 диоды, первый и второй конденсаторы 9 и 1 О, первый, второй и дополнительный резисторы 11, 12 и 13, кнопки 14 и 15 управления, контакты 16 и 17 датчиков, например, уровня материала.Конденсатор 9 включен между катодом симистора 1 и точкой соединения первого вывода резистора 1 с анодом диода 7, катод которого через последовательную цепь из резистора 12 и конденсатора 1 О подключен к полюсу. 6 источника питания. Второй вывод резистора 11 соединен с управляющим электродом симистора 1, катод диода 8 соединен с катодом симистора 1, а анод...

Номер патента: 1150749

Опубликовано: 15.04.1985

Авторы: Балановский, Кутасевич

МПК: H03K 17/567

Метки: двухполюсное, реле, электронное

...транзистора соединен с общей шиной и через диод - с базой, которая через резистор соединена с входом детектора полярности напряжения, выход которого соединен с коллектором транзистора.щ На чертеже представлена принципиальная электрическая схема предлагаемого устройства для случая входных сигналов потенциальной формы,Электронное двухполюсное реле содержит две цепи 1 и 2 коммутации. Каждая цепь состоит из последовательно соединенных источника литания 3 (4) и электронного ключа 5 (6) соответственно. Первые концы цепей коммутации соединены в одной точке, являющейся шиной питания. Управляющий вход 7(8) каждой цепи коммутации соединен с соответствующим выходом 9(10) узла управления 11 запрета. Узел управления 11 состоит из двух элементов 12...

Номер патента: 1150750

Опубликовано: 15.04.1985

Автор: Вохмянин

МПК: H03K 17/567

Метки: коммутатор

...2Изобретение относится к импульсной технике и может быть использовано в приборах автоматики и управления нагрузками по заданной программе.5По основному авт.св, У 1081795известен коммутатор, содержащийячейки коммутации, состоящие изэлектромагнитных реле с переключающими контактами, времязадающие конденсаторы, диоды и шины питания,первая из которых через переход коллектор-эмиттер транзистора соединена с точкой соединения первых выводов обмоток электромагнитных реле,другие выводы через первые диодысоединены с размыкающими контактами электромагнитных реле предыдущихячеек и через вторые диоды обьединены в общую точку, которая черезстабилитрон подключена .к базе транзистора, которая через резистор соединена с его коллектором, замыкающие...

Номер патента: 1150751

Опубликовано: 15.04.1985

Автор: Иванов

МПК: H03K 17/56

Метки: ключ, постоянного

...8, 9, 10 и 11, первый, второй, третий, четвертый и пятый диоды 12-16, нагрузку 17.Нагрузка 17 включена между анодом тиристора 1 и положительным полюсом 18 источника питания. Параллельно нагрузке 17 включен диод 12 в обратном направлении и контур из кондецсатора 5 и обмотки 8, начало которой подключено к аноду тиристора 1. Катод тиристора 1 соединен с катодом тиристора 2, анодом диода 13, первой обкладкой конденсатора 7 и отрицательным полюсом 19 источника питания, Конденсатор 6 включен между анодами тиристоров 1 и 2. Вторая обкладка конденсатора 7 соединена с катодом диода 15, началом обмотки 11 и анодом тиристора 3, катод которого соединен с анодом диода 15, анодом тиристора 2, концом обмотки 9 и концом обмотки 10. Начала обмоток 9 и 1...

Номер патента: 1150752

Опубликовано: 15.04.1985

Автор: Уманский

МПК: H03K 17/567

Метки: высоковольтный, переключатель

...переключателей является низкий КПД.Цель изобретения - повышение КПД высоковольтного переключателя. Цель достигается тем, что в высоковольтный переключатель, содержащий И транзисторов, И первых диодов, каждый из которых включен обратно- параллельно .переходу база-эмиттер соответствующего транзистора, И первых резисторов, каждый из которых подключен параллельно соответствующему первому диоду, Ивторых резисторов, первый вывод каждого из которых соединен с коллектором соответствующего транзистора, за исключением М-го, И источников постоянного напряжения, которые сое" динены последовательно и согласно, причем каждая точка соединения М источников постоянного напряжения подключена через третий резистор и второй диод, которые соединены...

Номер патента: 1150753

Опубликовано: 15.04.1985

Авторы: Глебов, Рожнин

МПК: H03K 17/60

Метки: ключ, магнитно-транзисторный

...сердечниками 12, 13, 14 и 15, обмотку 20 положительной обратной связи, обмотку 21 отрицательной обратной связи.11507 3К первой и второй шинам 1 и 2 источника питания подключены выходные зажимы этого источника.Коллекторы силовых транзисторов 9, 10 и 11 через первичные обмотки 16, 17 и 18 трансформаторов, выполненных на сердечниках 12, 13 и 14, подключены к первому выводу общей нагрузки 3. Второй вывод этой нагруз" ки соединен первой шиной 1 источника О питания. Эмиттеры силовых транзисторов 9, 1 О и 11 подключены к второй шине 2 источника питания, а базы их соединены с выходом управляемого источника сигнала, выполненного в виде 15 управляемого ключа 5 и источника 6 ,отпирающего смещения. Вход управляемого ключа 5 соединен с первым...

Номер патента: 1150754

Опубликовано: 15.04.1985

Авторы: Петренко, Сахно, Федоренко

МПК: H03K 21/40

Метки: импульсов, счетчиков

...имгульс, в результате чего на первом выходе одновибратора 1 появляется импульс положительной полярности, длительность которого регулируется (нзменением постоянной времени релаксационной цепи), На втором выходе одновибратора 1 синхронно с импульсом на первом его выходе появляется импульс отрицательной полЯрности. Положительный импульс с первого выхода одновибратора 1 поступает на вход генератора 2 импульсов, На время присутствия этого импульса на входе генератора 2 импульсов, с его выхода поступают импульсы на вход контролируемого счетчика 6 импульсов. Со второго выхода одновибратора 1 отрицательный импульс поступает на третий вход элемента 4, закрывая элемент 4 по этому входу. Длительность импульса одновибратора 1 выбирается...

Номер патента: 1150755

Опубликовано: 15.04.1985

Авторы: Ворожеев, Панов

МПК: H03K 23/00

Метки: делитель, импульсов, следования, частоты

...коэффициенту деления. В качестве счетчика 6 импульсов использованы микросхемы К 500 ИЕ 13.Кольцевой сдвиговый регистр 7 и статический регистр 8 совместно образуют регистр хранения кода целой и дробной частей коэффициента деления. При этом кольцевой сдвиговый регистр 7 предназначен для записи и хранения информации о величине дробной части коэффициента деления, а также команд о необходимости пропуска импульса и подключения через электронный коммутатор 3 выбранного элемента задержки фазосдвигающего элемента 2. Кольцевой сдвиговый регистр 7 в общем случае имеет и+1 разряд по ширине, где и определяет значение задержки, выбираемой электронным коммутатором 3 в данный момент времени, и один разряд определяет момент, в который нужно...
