H03K — Импульсная техника

Номер патента: 1018202

Опубликовано: 15.05.1983

Авторы: Дашук, Потапов

МПК: H03K 3/53

Метки: импульсный, модулятор

...цательной шине источника питания через последовательно соединенные вторичную обмотку трансформатора и разрядный тиристор, а другой выходной вывод мостового выпрямителя подключен ко второму выводу накопителя непосредственно и к катоду тиратрона - через нагрузку.На чертеже приведена схема импульсного модулятора. 1 ОИмпульсный модулятор содержит источник 1 питания, зарядный и разрядный тиристоры 2 и 3, трансформатор 4, диодно-резисторные цепочки 5 и 6, накопитель 7, повышающий 15 трансформатор 8, мостовой выпрямитель 9, высоковольтный накопитель 10, тиратрон 11, нагрузку 12, генератор 13 запускающих импульсов.Положительная шина источника 1 питания через последовательно соединенные зарядный тиристор 2, первичную обмотку трансформатора 4,...

Номер патента: 1018203

Опубликовано: 15.05.1983

Автор: Печковский

МПК: H03K 3/80

Метки: генератор, сигналов, синусоидальных, цифровой

...соединены с разрядными входами второго блока 7 неравнозначности, разрядные выходы которого соответственно подключены к разрядным входам второго делителя 9 частоты, а разрядные выходы второго цифрового интегратора 2 соединены с разрядными .входами первого устройства 6 неравнозначности, разрядные выходы которого соответственно подключены к разрядным входам первого делителя 8 частоты. Так же вход одновибратора 3 подключен к выходу второго цифрового интегратора 2, а выход - к третьему входу первого цифрового интегратора 1.Импульсы шины тактовой частоты поступают на входы счета делителей частоты 8 и 9 Импульсы с выхода первогоделителя частоты 8 через блок 1 выбора входа счетчика поступают на входы 25М303540и455055 выходы которого...

Номер патента: 1018204

Опубликовано: 15.05.1983

Автор: Пасюков

МПК: H03K 4/08

Метки: генератор, пилообразного

...твм,что в генератор пилообразного напряжения, содержащий послепомтельно совциненные источник питания, зарядный элемент и первый конценсатор, параллельнокоторому попключен разряцный элемент,первый диод, первый вывод которого соепинен с первой обкладкой конценсатора,резистор, второй конденсатор, перваяобклапка которого соединена с обшейшиной источника питания, введен второйциоц, третий конпенсатор, первая обклацка которого соединена с общей шинойисточника питания, вторая обклацка спервым вывопом резистора и с первымвывоцом второго диоца, второй выводкоторого соединен с первым вывопомпервого диода, второй вывод которогосоединен со второй обкладкой второгоконденсатора и вторым выводом резистора.На чертеже приведена...

Номер патента: 1018205

Опубликовано: 15.05.1983

Автор: Долганов

МПК: H03K 4/08

Метки: автогенератор, пилообразного

...неподвижный контакт которого соединен с обшей шиной устройства, выход интегратора через цва встречно - параллельно включенных циоца соединен с третьим вхоцом компаратора. 2ва третий вход компаратора соецинен свыходом интегратора, вторые непоцвижные контакты первого и второго потенциометров поцключены к выходу компаратора, подвижный контакт первого потенциометра соецинен с первым входом интегратора, а подвижный контакт второго потенциометра - со вторым входом интегратора,Кроме того, выход интегратора черездва встречно-параллельно включенныхциоца соединен с третьим входом компаНа чертеже привецена электрическаясхема устройства,Устройство содержит интегратор 1,компаратор 2, потенциометры 3 и 4,циоцы 5 - 8.Устройство работает следующим...

Номер патента: 1018206

Опубликовано: 15.05.1983

Автор: Обод

МПК: H03K 4/08

Метки: генератор, релаксационный

...тем,что в релаксационный генератор, содержащий зарядный транзистор О- р - о тигас оезистором в цепи эмиттера, интегриру юший конденсатор, включенный в коллекторную цепь зарядного транзистора, разрядный ключ, состоящий из транзисторови- р- о и р-и-р типа проводимости, вклк -ченнь х по схеме составного транзистора З 0и резистивного делителя напряжения,соединенного с разрядным ключом, между средней точкой резистивного делителяи эмиттером зарядного транзистора включен конденсатор, введен динистор, включенный между общей шиной устройстваи вторым входом резистивного делителянапряжения,На чертеже приведена принппщельнаяэл ектрич еская схема устройстве. 40Устройство содержит зарядный транзистор 1, резистор 2, интегрирующий конденсатор...

Номер патента: 1018207

Опубликовано: 15.05.1983

Авторы: Гаевский, Смирнов, Тучин

МПК: H03K 4/502

Метки: генератор, пилообразного, управляемый

...10 и резисторе 11, триггеры 12и 13, распределитель 14,Устройство работает слецуюшим образом. 8207Б момент включения устройства ключевой транзистор 3 находится в замкнутом состоянии, шунтируя конденсатор 1,и на выходе интегратора напряжение равно нулю. При этом триггер 13 подключает ключ 9, вход интегрируюшего усилителя 10 к нулю и, слеповательно навыходе его также поддерживается нулевое напряжение.1 о Распределитель 14 формирует из импульсов генератора опорной частоты цвесинхройные импульсные последовательности, определяющие начало такта и конецтакта (фиг,. 20, Ю,При поступлении на вход триггера 12импульса начала такта триггер срабатывает и закрывает ключевой транзистор, напряжение не выходе интегратораначинает возрастать по линейному...

Номер патента: 1018208

Опубликовано: 15.05.1983

Авторы: Алексеев, Капитонов, Полянин, Соколов, Холопов

МПК: H03K 4/502

Метки: генератор, пилообразного

...хода.Поставленная цель цостигается тем,что в генератор пилообразного чапряжения, содержащий формирующий конденсатор, к потенциальной обклацке которогопопкдючены элементы заряда и разряпа,неинвертируюший вход дифференциальногоусилителя, инвертирующий вхоп которогосоепинен с первым выходом целителянапряжения, вход питания дифференциального усилителя через генератор токаподключен к шине питания, выход - куправляющему входу элемента разрядаи управляющему входу коммутатора,аналоговый выход которого соединен собшей шиной устройства, вход целителянапряжения соепинен с входом управления генератора тока, введены резистор,аиоп, включенный между вторым выходомделителя напряжения и аналоговым вхоармкоммутатора, подключенного через резистоо к...

Номер патента: 1018209

Опубликовано: 15.05.1983

Авторы: Алексеев, Капитонов, Полянин, Соколов, Холопов

МПК: H03K 4/502

Метки: генератор, пилообразного

...пвухполюснике 9 обеспечивало запертое состояние транзистора 13. Для этого должновыполняться условие О ,О, гпе 0СА СДнапряжение на согласующем двухполюснике 9 при номинальном значении выходного тока элемента 7 заряда; О- падение напряжения межцу основным входом 2 и входом 4 питания гистерезисного комгаратора 1 с дифференциальнымвходным каскапом. Так, если входнойдифференциальный каскад содержит по одному транзистору в каждом плече,то О =О 0,7 В (для кремния). Присд 1этом напряжение база-эмиттер цополнильного тр нз тор 8 ОБ =0 т еБзйданный транзистор заперт, йа вхоп логического инвертора 12 ток не поступает,его выходное сопеотивление велико и онне шунтирует импульсный выхоц, Весьток генератора 6 тока поступает навход питания...

Номер патента: 1018210

Опубликовано: 15.05.1983

Авторы: Немировский, Рубаник, Шильцев

МПК: G01R 13/24, H03K 4/50

Метки: генератор, пилообразного

...управляющий40 вход которого соединен с шиной управления, выход - с входом интегратора Миллера, второй коммутатор, первый вход которого соединен с входом интегратора Миллера, выход через времязадающие резисторы - к шине питания, ди 45 оды, введены источник опорного напряжения, генератор кода, дешифратор, вход которого соединен с выходом генератора кода, первые выходы соединены с управляющими входами первого коммутатора, вторые выходы - с первыми управляющими входами второго коммутатора, вторые управляющие входы которого подключены к выходу источника опорного напряжения, а вторые входы - к общей 55 шине устройства, выходы первого коммутатора через диоды соединенные с нагрузкой. На чертеже приведена структурнаяэлектрическая схема...

Номер патента: 1018211

Опубликовано: 15.05.1983

Автор: Соколов

МПК: H03K 5/00

Метки: импульсов, формирователь

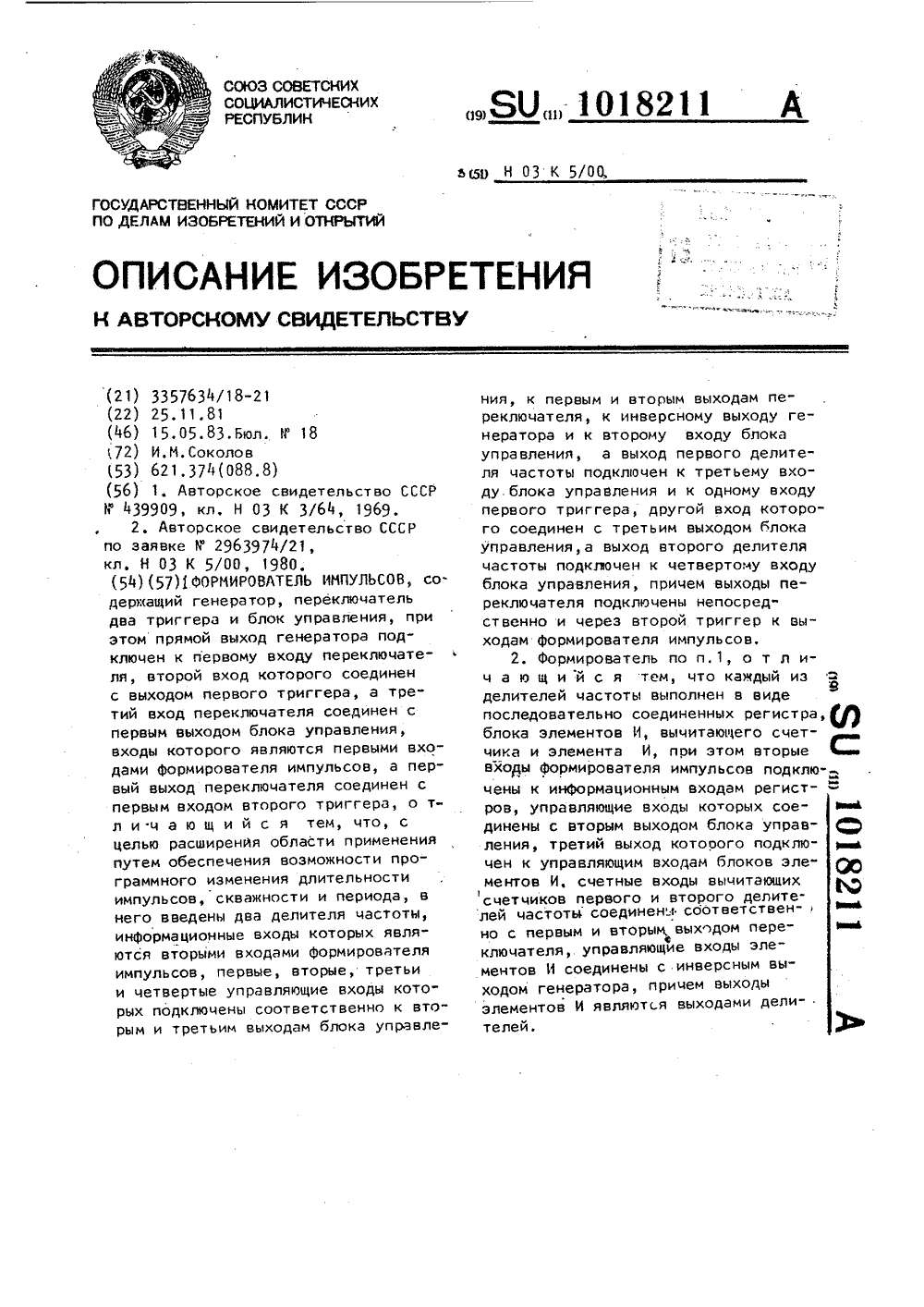

...с входом триггераДелитель частоты 7 состоит из последовательно соединенных регистра 9, блока элементов И 10, выцитающего сцетцика 11 и элемента 12 018211 2ми рова теля, первые, вторые, третьии четвертые управляющие входы которых подключены соответственно к вто-рым и третьим выходам блока управ ления, к первым и вторым выходам.)переклюцателя, к инверсному выходугенератора и к второму входу блокауправления, а выход первого делителячастоты подключен к третьему входуОблока управления и к одному входупервого триггера, другой вход которого, соединен с третьим выходом блока управления, а выход второго делителя частоты подключен к четвертому 1. входу блока управления, прицем выходы переклюцателя подключены непосредственно и через второй триггер...

Номер патента: 1018212

Опубликовано: 15.05.1983

Авторы: Алискеров, Осокин, Ткаченко

МПК: H03K 5/01

Метки: импульсов, формирователь

...входы которых подсоединены к выходам соответствуюшихустройств задержки, выполненных в видеЦС - дифференцируюших цепочек одни вы 40воды резисторов которых обьединены, авыходы подсоединены соответственно к5 и Я входам ).) -триггера, тактовый входкоторого соединен с шиной тактовых импульсов, а 13 -вход соединен с входной45шиной и через резистор подсоединен к шине питания, которая соединена с обьединенным вь в одом резисторов РС -дифференцирующих цепочек,На фиг, 1 приведена принципиальнаясхема предлагаемого устройства; на фиг.2 - временная диаграмма, поясняющаяработу устройства (сигналь, обозначенные цифрами на временной диаграмме ив принципиальной схеме, соответствуютнорме соответствующих элементов схемы) .Формирователь имжульсов...

Номер патента: 1018213

Опубликовано: 15.05.1983

Авторы: Коледов, Петросян

МПК: H03K 5/02

Метки: импульсов, формирователь

...формируемого импульса.Поставленная цель достигается тем, что в формирователь импульсов, содержащий Р-триггер, первый вход которого подключен к шине входных сигналов, а выход - через последовательно соединенные диод и конденсатор к шине нулевого потенциала, введены логический расширитель по входам ИЛИ и резистор, причем эмиттер входного многоэмиттерного транзистора логического расширителя по входам ИЛИ подключен к точке соединения диода и конденсатора, свободный вывод резистора базовой цепи входного многоэмиттерного транзистора логического расширителя соединен с шиной источника импульсного питания, а эмиттер и колле%тор выходного транзистора логического расширителя по входам ИЛИ подключены . соответственно к шине нулевого...

Номер патента: 1018214

Опубликовано: 15.05.1983

Авторы: Вакаев, Вакульчук, Гольдштейн, Дыдычкин, Лукашевич, Михайленко, Прохорова, Старинский

МПК: H03K 5/13

Метки: импульсов, управляющих, формирователь

...импульснойнагрузкой.Собственно излучатель состоит извысоковольтного импульсного транс- фформатора 10, дросселя 11, конденсатора 12, ускорительной нейтронной трубки 13 и резистора 14, служащего длясоздания падения напряжения, используемого для подавления вторичных электронов из мишени и защитного дросселя 15, через который заряжается конденсатор 12 и который вместе с дросселем 11 образует импульсный делительнапряжения для поджига нейтроннойтрубки 13.Источник мощного управляющего напряжения охвачен двумя цепями обратной связи, управляемыми тактовымгенератором 16 с делителем 17 и элементом 18 задержки. В первую цепь обратной связи включен блок принудительного размыкания, состоящий из интегратора 19 на который подается сигнал с...

Номер патента: 1018215

Опубликовано: 15.05.1983

Авторы: Бадыштов, Сорокин, Старостенкова, Шестаков

МПК: H03K 5/135

Метки: импульсов, формирователь

...импульсов является то, что фронт выходного импульса определяется фронтом входного сигнала, который при передаче сигнала по длинным линиям может быть "заваленным".Белью изобретения является повышение точности формирования импульсов.Бель достигается тем, что в формирователь импульсов, содержащий первый триггер, 3 -вход которого соединен с входной шиной, а С-вход подключен к ши. не тактовых импульсов и через элемент НЕ к С-входу второго триггера, выход которого через элемент ИСКЛЮЧАЮШЕЕ ИЛИ соединен с первой выходной шиной а также вторую выходную шину, введен элемен т И-НЕ, выход которого с оединен с второй выходной шиной, а первый вход подключен к выходу элемента ИСКЛЮЧАОЦЕЕ ИЛИ, другой вход которого соедин н с выходом первого...

Номер патента: 1018216

Опубликовано: 15.05.1983

Автор: Воловик

МПК: H03K 5/153

Метки: импульсов, одиночных, формирования

...Р 5-триггера подключен к первомувходу элемента И, выход которого поцключен к счетному вхоцу счетчика импульсов с переменным коэффициентомпересчета, шина входных импульсов поцключена к второму входу элемента И,шина импульсов Сброс подключена кй-входу й 5-триггера, шина импульсафСброс подключена к третьему вхопу55элемента И и к Р-входу счетчика импульсов с переменным коэффициентом пересчета, выхоп последнего разряда которогоподключен к четвертому входу элемента И, второй вход которого соединенс 5 -вхоцом Р 5-триггера.На фиг, 1 представлена функциональная схема предлагаемого устройства;на фиг. 2 - временные диаграммы, поясняющие работу устройства,Устройство содержит Й 5-триггер 1,Я - выход которого подключен к первомувхопу элемента 2 И;...

Номер патента: 1018217

Опубликовано: 15.05.1983

Авторы: Даутов, Иосипов

МПК: H03K 5/153

Метки: выделения, импульсов, пачке, первого, последнего

...вход которого подключен к первому выходу второго дополнительноготриггера, второй выход которогосоединен с третьим входом второгоэлемента И-НЕ.На фиг. 1 приведена принципиальная схема предлагаемого устройства;на Фиг, 2 - временные диаграммы егоработы,Устройство содержит входную шину1 пачек импульсов, шину синхрониэирующих импульсов 2, два триггера 3 иэлемент 5 НЕ, два эпемента 6 и 7И-НЕ, триггер 8, выходйую шину 9первого импульса пачки, выходнуюшину 10 последнего импульса пачки,По шине 1 на вход устройства подается пачки импульсов положительнойполярности (Фиг. 2 о) по шине 2(фиг.25) синхронизирующие импульсы,совпадающйе по частоте с импульсамив пачках и задержание (,в пределахдлительности положительной фазывходных импульсов ) относительно...

Номер патента: 1018218

Опубликовано: 15.05.1983

Авторы: Герасимов, Скрябин

МПК: H03K 5/153

Метки: выделения, импульсов, пачке, первого, последнего

...в течение времени 1: Т-Г,первый элемент И-НЕ открыт и навыходной шине последнего импульсав пачке и на входе триггера выделяется ложный импульс.При Г ) Т по окончании импульса пачки на выходе первого элемента НЕ устанавливается уровень логической единицы, а на выходе узлазадержки в течении времени 1: Г-Тзадержанный импульс пачки еще неокончился, т.е. на выходе первогоэлемента И-НЕ сформирован ложныйимпульс,Цель изобретения - повышение надежности работы устройства.Поставленная цель достигаетсятем, что в устройство для выделенияпервого и последнего импульсов впачке, содержащее триггер, четыреэлемента И-НЕ, элемент НЕ и узел задержки, вход которого соединен спервым входом первого элемента И-НЕи с выходом элемента НЕ, вход которого...

Номер патента: 1018219

Опубликовано: 15.05.1983

Авторы: Комлик, Луговцов, Луговцова

МПК: H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...одновибратора, вторым входом второго элемента И и вторым входом четвертого элемента ИЛИ, выход которого соединен с входом элемента НЕ, при этом входы сложения и вычитания реверсивного счетчика импульсов соединены с выходамисоответственно четвертого и пятогоэлементов И, а нулевые выходы - свходом шестого элемента И, выход которого соединен с первым входом.пятого элемента ИЛИ, второй вход которого соединен с выходом третьего.элемента И, а выход - со счетным входом третьего счетчика импульсов, приэтом обнул 5.мций вход первого счетчика импульсов подключен к первому входу дешифратора, второй выход которого соединен с вторым входом третьего элемента ИЛИ, выход которогосоединен с вторым входом первого элемента И, а выход второго элемента...

Номер патента: 1018220

Опубликовано: 15.05.1983

Автор: Новосадов

МПК: H03K 5/156

Метки: импульсных, накопитель, сигналов

...поверхностизвукопровода перпендикулярно исимметрично его продольной оси.На фиг,1 показана схема известного устройства", на фиг,". - предлагаемого накопителя импульсных сигналов. Известный накопитель ( фиг.1) состоит иэ сумматора 1 усилителя 2 и ливии задержки 3 на поверхностных акустических волнах ПАВ , возбуждающий и принимающий преобразователи 4, который выполнен из отдельных секций встречно-штыревых электродов, расположенных последовательно друг эа другом на рабочей поверхности звукопровода перпендикулярно его поодольной оси и симметрично относительно нее.Секции каждого преобраэо вателя подсоединены параллельно друготносительно друга к двум электропрово-.дящим полоскам, служащими входными.ивыходными зажимами линии...

Номер патента: 1018221

Опубликовано: 15.05.1983

Автор: Сбытов

МПК: H03K 5/19

Метки: временной, импульсов, селектор

...соединенс шиной входного сигнала и первымвходом первого элемента ИЛИ, а выход подключен к первому входу второго элемента И, второй вход которого соединен с шиной стробируемогосигнала, а выход соединен с вторыми входами первого и второго элементов ИЛИ и с Б-входом первого триггера, К-вход которого соединен сК-входом второго триггера и выходом элемента запрета, информационный вход которого через элементзадержки соединен с выходом второготриггера, Б-вход которого соединенс выходом первого элемента ИЛИ,На чертеже приведена структурнаясхема предлагаемого устройства,Устройство содержит триггеры 1и 2, элементы 3 и 4 И, элемент задержки 5. элементы 6 и 7 ИЛИ, элемент 8 задержки, шину 9 входногосигнала н шину 10 стробируемого сигнала,Устройство...

Номер патента: 1018222

Опубликовано: 15.05.1983

Авторы: Вайсер, Зуев, Красюков

МПК: H03K 5/22

Метки: аварийного, анализатор, сигнала, цифровой

...за оанализируемых тактов. 50На фиг.1 представлена структурнаясхема настоящего устройства; наФиг.2 и 3 - возможные варианты блока формирования кодов; на Фиг.4 и 5 -импульсные диаграммы работы.Устройство содержит двоичный.счетчик 1 (Фиг.1 ), входную шину 2устройства, генератор 3 тактовых им- .пульсов и последовательно соединенные с ним делитель 4 частоты и формирователь 5 импульсов выборки, например одновибратор, сдвиговый регистр б, мажоритарный элемент 7ФГ Ив из н , выходную шину 8 устройства, управляющий вход 9 блока 10 формирования кодов, первая группа выхо дов. 11 которого соединена со входами "В" цифрового компаратора 12 нижнего порога, а вторая группа вьЫодов13 соединена со входами "В" цифрового компаратора 14 верхнего....

Номер патента: 1018223

Опубликовано: 15.05.1983

Авторы: Солодовников, Хромушин

МПК: H03K 5/24

Метки: пороговое

...1 нижнего уровня на вход логических элементов И-НЕ 3 и И-НЕ 4 поступает уровень "О". С выхода порогового элемента 2 верхнего уровня через элементы задержки б на входы логических элементов И-НЕ 7 также поступают уровни "О". Следовательно, на всех выходах логических элементов И-НЕ 3, И-НЕ 4 и И-НЕ 7 присутствуют уровнц "1", а на выходе порогового устройства - уровень "О".При лоступлении на .вход порогово" го угтройства помехи в виде одиноч. ного положительного импульса, величина которого. превышает нижний пороговый уровень и верхний пороговый уровень, а длительность которого не превьмает тза см у происходит срабатывание пороговйх элементов 1 и 2, С выхода порогового устройства на входы логических элементов И-НЕ . 3 и И-ИЕ 7 поступает...

Номер патента: 1018224

Опубликовано: 15.05.1983

Автор: Широков

МПК: H03K 5/26

Метки: дискриминатор, импульсов, следования, частоты

...соединен с первой выходной шиной и счет ным входом счетчика импульсов, выхо" ды которого соединены с входами де.шифратора, инверсный выход - с вторым входом элемента И и второй выходной шиной, выход Формирователя импульсов соединен с входом синхронизации генератора импульсов, выход которого соединен с входом сброса счетчика импульсов.При этом, генератор импульсов содержит дополнительные счетчик импульсов, дешифратор и генератор эталонных импульсов, выход которого соединен со счетным входом дополнительного счетчика импульсов, выходы ко торого соединены с входами дополнительного дешифратора, причем вход сброса дополнительного счетчика импульсов и выход дополнительного дешифратора являются соответственно входом синхронизации и выходом...

Номер патента: 1018225

Опубликовано: 15.05.1983

Авторы: Веденеев, Вигдорчик, Еременко, Сукманов, Токарев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...момент С.положительный импульс напряжения. управления может заканчиваться, но состояние схемы не иэные клеммы 15 и 16, выходную клемму 17,В широтно-импульсном модулятореколлекторы силовых транзисторов 2и 3 подключены к выходной клемме,служащей одновременно для подключения плюсовой шины питания + 0,эмиттеры транзисторов 2 и 3 черезсиловые обмотки 4 и 5 трансформатора 1 тока подключены к выходной1 О клемме 17, которая через нагрузку 6связана с общей шиной, управляющиеобмотки 7 и 8 шунтируют переходы база-эмиттер транзисторов 2 и 3, базы управляющих транзисторов 9 и 1015 подключены к входным клеммам 15 и 16соответственно, Токоограничивающийэлемент в виде первичной обмотки 11трансформатора 12 включен между эмиттерами управляющих...

Номер патента: 1018244

Опубликовано: 15.05.1983

Автор: Друз

МПК: H03K 17/00

Метки: коммутатор

...входами элемента ИЛИ-НЕ 26, второго дешифратора27 и вторыми входами элементов И 21.Выходы элементов И 21 соединены спервыми входами суммирующего блока23, выходы которого соединены с информационными входами регистра 24.Выходы регистра 24 соединены со вторыми входами блока сравнения 17 и8244 4 5 10 40 45 50 55 с информационными входами регистра 25, выходы которого соединены со вторыми входами суммируоцего блока 23. Выход блока сравнения 17 соединен со вторым входом элемента И 19, выход которого соединен с единичным входом триггера 20, Инверсный выход триггера 20 соединен со вторыми входами элементов И 22. Выход элемента ИЛИ-НЕ 26 соединенсо вторым входом элемента И 18. Выходы дешифратора 27 соединены с третьими входами элементов И 22,...

Номер патента: 1018245

Опубликовано: 15.05.1983

Автор: Цирлин

МПК: H03K 17/00

Метки: асинхронный, распределитель

...близким техническим решением к изобретению является асинхронный распределитель,содержащий ячейки, выполненные на основном ЯЯ-триггере и управляющем элементе И"НЕ, а также дополнительные К 5 -триггеры 2Недостатком этого устройства является невозможность реализации произвольной заданной упорядоценности изменений сигналов.Цель изобретения - расширение Функциональных возможностей.Цель достигается тем, что в асинх" ронном распределителе, содержащем . ячейки, каждая из которых состоит из основногой 5-триггера на злемен" тах И-НЕ и управдяющего элемента И-НЕ, пврвый вход которого соединен с единичным выходом основногой 5 "триггера, а второй вход " с шиной установки и с единичным входом основного ЙЬ-триггера, нулевой вход...

Номер патента: 1018246

Опубликовано: 15.05.1983

Авторы: Зуб, Похиленко, Свирин

МПК: H03K 17/04

Метки: каналов, коммутатор, переменным, работы, циклом

...канала соединены с первыми входами элементов НЕ-И и И каждого последующего канала, выход элементов НЕ-И последнего канала подключен к единичным входам триггерев всех каналов,единичные выходы которых через блоки наличия информации соединены свторыми входами элементов НЕ-И иИ этих каналов, выход элемента Икаждого канала соединен с входомэлемента задержки этого канала ивыходной шиной, выход элемента задержки последнего канала соединен снулевым входом триггера данногоканала и с вторым входом элементаИЛИ предпоследнего канала, первыйвход и выход которого соединенысоответственно с выходом элементазадержки и нулевым входом триггерапредпоследнего разряда, во все каналы, кроме двух последних, введендвухвходовой элемент ИЛИ, первый,второй...

Номер патента: 1018247

Опубликовано: 15.05.1983

Автор: Авдеев

МПК: H03K 17/62

Метки: распределитель, шаговый

...конденсатор 2 и ячейки 3, подключенные к источнику 4 постоянного напряжения через управляющий ключ 5. Каждая из ячеек 3 содержит дистанционный переключатель с включающей обмоткой б и отбойной обмоткой 7. В цепь включающей обмотки 6 включен тиристор 8 а в цепь отбойной обмотки 7 включентиристор 9. Начала обмоток дистанционных переключателей и катоды всех тиристоров соответственно объединеныи подключены к положительной и отрицательной шине питания ячеек. Всеячейки 3 содержат переключающую группу контактов 10, размыкающий контакткоторой, в каждой ячейке, начиная совторой, подключен к подвижному кон"такту предыдущей ячейки, размыкаю"щий контакт в первой ячейке подключенк управляющему электроду тиристора 8собственной ячейки, замыкающие...

Номер патента: 1018248

Опубликовано: 15.05.1983

Авторы: Балыбердин, Михайлов

МПК: H03K 17/78

Метки: высоковольтный, ключ, оптоэлектронный

...и соеди нены со входом амплитудного детектора и дополнительным Фототиристором, выход амплитудного детектора. соединен со входом управления регулируемого источника напряжения, а выход датчика напряжения соединен с управляющим входом тиристора и через светодиод оптически связан со входом дополнительного фототиристора.На фиг. 1 представлена структурная электрическая схема высоковольтного оптоэлектронного ключа; на фиг, 2 " эпюры напряжений в характерных точках схемы.Высоковольтный оптоэлектронный ключ содержит последовательно соединенные Фототиристоры 1, каналы 2 оптической связи, выполненные, например, на световолоконных световодах, импульсный лазер 3, регулируемый источник 4 напояжения для питания импульсного лазеоа 3, датчик 5...

Номер патента: 1018249

Опубликовано: 15.05.1983

Автор: Кутаев

МПК: H03K 17/945

Метки: клавиатуры, сенсорной, элемент

...6обнулен, поэтому на выходе.8 присут-,ствует йотенциал низкого логического,уровня, а на выходе 9 - потенциал вы";сокого логического уровня. На входинвертора Й поступает последователь"ность тактовьа импульсов с шины 3фиг, Ы, с выхода инвертога 2 про-:инвертированная последовательяостьтактовых импульсов Фиг. 2 д) поступает на входы элементов 4 и 5 И-НЕ.Инвертор 2 используется для сниже"ния нагрузки, подключаемой к шине 3тактовых импульсов и для исключе" 5 ния влияния параметров этой цепи наработу стройства.При отсутствии касания контактнойплощадки 1 сигнал на выходе элемен"та 4 И-ИЕФиг. 2 6 - салонная линия, 10 задерживается относительно выходногосигнала инвертора 2 на суммарное время задержки 6 +п где Ьу- вре"мя задержки вклочения...
