H03K 3/286 — с двумя устойчивыми состояниями

Номер патента: 114813

Опубликовано: 01.01.1958

Автор: Стрелков

МПК: H03K 3/286, H03K 3/64

Метки: триггерное

...1) запоминающего элемента на триоде Ть работающем в режиме насыщения и выполняющим функцию статического триггера; 2) схемы совпадения на триоде Т 2, одним входом которой является потенциальный выход статического триггера (триода Т,), а другим - вход главных импульсов (1. О.) фиксированной частоты повторения, т. е. схемы, выполняющей функцию динамического триггера и создающей импульсы на выходном трансформаторе Тр 2 в случае совпадения этих входных сигналов; 3) цепи обратной связи между выходом динамического триггера и входом запоминающего элемента, обеспечивающей поддержание насыщенного состояния триода Т,.Состояние устройства в коде 1 соответствует насыщенному состоянию триода Тпри котором на статическом выходе устройства (кол114813...

Номер патента: 117135

Опубликовано: 01.01.1958

Автор: Корольков

МПК: H03K 3/286, H03K 3/45

Метки: динамический, триггер

...на двух взаимосвязанных магнитных сердечниках 1 и 2 с прямоугольной петлей гистерезиса. Сердечники триггераимеют несколько обмоток: обмотку питания 3, через которую пропускаются двухполярные токи питания, обмотку взаимосвязи 4 для обеспечения одновременного перемагничивания сердечников уравнительнымитоками и обмотку постоянного тока 5, ооеспечиваю 1 дую смещение рабочих точек сердечников в пределах петли гистерезиса.Смещение рабочих точек сердечников 1 и 2 дает возможность применять предлагаемую схему как динамический триггер, т. е. на его выходе в одном из устойчивых состояний можно получать напряжение илиток в виде ряда импульсов. Запоминающие устройства, выполненные напредлагаемых триггерах, сохраняют постоянную информацию,...

Номер патента: 119892

Опубликовано: 01.01.1959

Автор: Хазацкий

МПК: H03K 3/286

Метки: магнитный, триггерный, усилитель

...обоих сердечников соответствует точке а на петле гистерезиса (см, фиг. 3). Токи 1, и 1 в в этом же направлении создаот магнитодвижущис силы. В этом случае выходное напряжение Оз будет определяться только малыми нулевыми токами триодов При поступлении управ,яющего импульса тока 1,з в обмотку 15 в момент времени 1 ь когда ток 1 отсутствует, магнитное состояние сердечника 12 в результате протекания импульса тока 1,з переходит из положения а в полокение б. При появлении тока 1 в момент времени 1 магнитное сосне сердсчника 12 также переходит в положение и, но н обмотке 8 при этом наводится напряжение, которое открывает триод б, а на нагрузке 13 выделяется импульс Яз. Одновременно ток коллектора триода б, протекающий через обмотку 9,...

Номер патента: 124205

Опубликовано: 01.01.1959

Автор: Стрелков

МПК: G11C 11/40, H03K 3/286

Метки: двух, несимметричный, полупроводниковых, триггер, триодах

...и переключающего диода б, либо по цепи триода б, состоящей из сопротивления 7.Установившийся ток в одной из этих цепей будет устойчиво в ней .сохраняться и поддерживать запертой другую, Ток коллектора триода 3 течет через сопротивление 4 и диод б в нагрузку. Вследствие этого обеспечивается малое выходное сопротивление в состоянии у отпертого триода. Благодаря падению напряжения на диоде б создается запирающее смещение между базой и эмиттером триода б, а последний остается запертым. Если же запереть триод 3, то ток от,источника напряжения 1124205 П р едм ет изобретения Несимметричный триггер на двух полупроводниковых триодах, отл и ч а ю щ и й с я тем, что, с целью создания счетного входа, обеспечения малого выходного сопротивления в...

Номер патента: 127699

Опубликовано: 01.01.1960

Авторы: Ростовцев, Степанова

МПК: H03K 3/286

Метки: статический, триггер

...сравнительно низким быстродействием,В описьгваемом устройстве указанные недостатки устранены, что позволяет увеличить крутизну фронтов импульсов. Это достигается использованием составного триода и введением высокочастотной коррекции по току с помощью импульсното трансформатора.На фиг. 1 приведена схема предлагаемого триггера с усилителем.Распределение тока между триодами 1 и 2 в статическом режиме достигается выбором сопротивления 3. Индуктивность 4 осуществляет коррекцию коэффициента усиления составного триода по частоте, улучшая характеристику включения.На фиг. 2 приведена практическая схема усилителей на составных триодах с частотной, коррекцией по току при помощи импульсного трансформатора 5 и включение их в схему триггера....

Номер патента: 130921

Опубликовано: 01.01.1960

Автор: Главнов

МПК: H03K 3/286

Метки: статический, триггер

...сопротивлениях 9 и 10, подключенный к источнику 11 напряжения смещения и землеъ, Триод 8 п-р-и коллектором подключен к делителю, а эмиттером - и коллектору триода 3 с заземленной базой переключателя тока. Предпо. ложим, что триод 2 заперт, а триод 3 открыт. Тогда, за счет протекания тока через триод 3, потенциал эмиттера триода 8 выше потенциала его базы. Следовательно, триод 8 заперт и на базу триода 2 подается положительный потенциал, поддерживающий его в закрытом состоянии (за счет протекания тока от источника 11 напряжения смещения через сопротивления 9 и 10 делителя).Второе устойчивое положение схемы соответствуетстоянию триода 2. При этом триод 3 заперт, а триод 8 оторный ток триода 8, создавая отрицательное падениеделителе,...

Номер патента: 130922

Опубликовано: 01.01.1960

Автор: Раппопорт

МПК: H03K 3/286

Метки: полупроводниковых, триггер, триодах

...по току, который к тому же падает при более полном испольоваии напряжения источников питания.Предлагаемая схема триггера на полупроводниковых триод-п-р введением дополнительных управляемых триодов типа и-р-пенных в качестве коллекторных сопротивлений каждого из-и-р, позволяет устранить указанные недостатки.Принципиальная схема предлагаемого триггера приведена на чМ 130922 Напряжением Гхе хожно пренебречь.Тогда я:Е,Потребляемый схемой ток равен:н 7 -)-о +и где:- ток нагрузки; уо - сумма токов баз открытых триодов; 1;, - сумма токов баз закрытых триодов; Предмет изобретенияТриггер на полупроводнковых триодах типа р-гг-р, о т л и ч а ющ й с я тем, что, с ц.лью увеличения коэффициента полезного действия по току (отношения тока...

Номер патента: 131972

Опубликовано: 01.01.1960

Автор: Кубланов

МПК: H03K 3/286, H03K 3/51

Метки: динамический, триггер

...5 ОомотКп Тв. ПрОХОждЕИИЕ тОКа ПО ОбМОтКС Г Прпводпт МВГИтЫЙ трИГГЕри состояиие 1, а прохождспие токао Об)лОтке г; во. вр щз а ас триггер Всостояние О.Для включения триггера через обмотку 1 ГроиускаОт пусковойили) л 1 с тока. Пс 1)едним фронтол кодовых илу,ьсов, пост) 210 щпх пазажилв,3 т)иод Т 1 заи 1 растс 5 Положпел,пой В.д.с., возиаюигсЙ В О)мотке 115) Вследствие иеидеальности характеристик -- прялоугольп)сгипетли гисте)езиса матс 1)пала трансфапоксо) . ВО Врел 1 я дсЙств 51 з 2 дпс о фронта кодового импульса на базс триода Т 1 возникает открываю" триоч потенциал и начинается блокииг-процесс. Выходиыс имульт )а Иссь силают с зажимов -1 В коллект 01)ОЙ цепи бл)кинг-гегерат 01)21, сточ к коллекторого напряжения с,присосдпеи к зажиму...

Номер патента: 135104

Опубликовано: 01.01.1961

Автор: Главнов

МПК: H03K 3/286

Метки: статический, триггер

...а база второго триода, к которой подключен источник разнополярных импульсов запуска триггера, соединена с точкой между диодом и сопротивлением нагрузки для осуществления обратной связи.Принципиальная схема статического трнггера приведена на чертеже.Триггер содержит два полупроводниковых триода 1 и 2, диод . н сопротивления, Триггер запускается разнополярными импульсами подаваемыми на входной зажим 4, При подаче на зажим 4 импульса положительной полярности (относительно зсмли 1 на выходном зажиме 5 также возникнет положительный потенциал за счет протекания через триод 2 тока эмиттера. После окончания действия запускающсго импульса устройство остается в состоянии равновесия. Для перевода триггера во второс устойчивое состояние...

Номер патента: 136776

Опубликовано: 01.01.1961

Автор: Милосердов

МПК: H03K 3/286, H03K 3/30

Метки: динамический, триггер

...конденсатор С 1. Как только напряжение на конденсатоое пройдет через нуль, триод КТ 2 откроется и будет открыт, пока не восстановится импульсный трансформатор и не прекратится ток через триод КТ 1. В области, близкой к нулю, снова создаются условия для самовозбуждения блокинг-генератора, происходит его новое срабатывание. Этот процесс повторяется до прихода импульса срыва, который формируется схемой срыва, состоящий из двух каскадов на триодах КТЗ и КТ 4.При подаче импульса сброса через С 4 на базу триодходит срабатывание схемы типа блокинг-генератора. Обмо а КТЗ проис тка Кз вклю136776 Предмет изобретения Динамический триггер на блокинг-генераторах, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчивости работы устройства, оно...

Номер патента: 145072

Опубликовано: 01.01.1962

Автор: Ларионов

МПК: H03K 3/286

Метки: блокинг-генераторах, двух, триггер, ферротранзисторный

...через сопротивление Р, к началу базовой обмотки, а его коллектор - к концу коллекторной обмотки. Ограничивающее сопротивление Рз в цепи базы транзистора ПТ 1 шунтировано конденсатором С, ограничивающее сопротивление Я 4 в цепи базы транзистора ПТ 2 такого шунтирующего конденсатора не имеет.Ъ 145072При подаче первого запускающего импульса, который является общим для обоих блокингов-генераторов, вследствие наличия конденсатора С сначала запускается левый блокинг-генератор на транзисторе ПТ 1, правый же блокинг-генератор на транзисторе ПТ 2, вследствие завала фронта импульса отстает от запуска левого блокинг-генератора, В дальнейшем, за счет блокинг-процесса левого блокинг-генератора транзистор ПТ 2 оказывается запертым э.д.с.,...

Номер патента: 145622

Опубликовано: 01.01.1962

Автор: Гурвич

МПК: H03K 3/286

Метки: статический, триггер

...Рз=Яа смещения и сопротивлений Рз=Р 4 обратной связи. Ток 1, общей эмиттерной цепи протекает через эмиттерный переход того из триодов, потенциал базы которого выше При протекании коллекторного тока (который при открытом триоде практически равен току 7, общей эмиттерной цепи) через один из триодов потенциал базы закры145622того триода ниже потенциала базы открытого триода. Такое состояние схемы устойчиво, Для переброса триггера на базу открытого триода подается положительный импульс. На величину тока 1, общей эмиттерной цепи оказывает влияние величина смещения на базе открытого триода, однако величина первоначального смещения может быть выбрана не превышающей 5 - 10% напряжения Е, источника.На величину потенциала базы...

Номер патента: 146773

Опубликовано: 01.01.1962

Автор: Козлов

МПК: H03K 3/286

Метки: триггер

...величина тока з определяется в конечном счете состоянием триода Т,14 б 73Кроме тока 1, в управляющую цепь триода независимо от его состояния подается еще и постоянный ток (; от источника питания Е,.Результирующий ток будет определяться разностью этих двух токов.Обозначим ток, соответствующий открытому триоду, индексом 1 а ток, соответствующий закрытому триоду, индексом 1"з, Тогда результирующий ток при открытом триоде, обеспечивающий его открытое состояние, будет равен разности токов У, и 1.Второе состояние - триод закрыт. В этом случае результирующий ток, обеспечивающий закрытое состояние триода, будет равен разности токов 1; и Г.Для перевода триггера из одного состояния в другое в управляющую цепь триода подаются запускающие...

Номер патента: 146776

Опубликовано: 01.01.1962

Автор: Блиндер

МПК: H03K 3/286

Метки: несимметричный, статический, триггер

...А А. Панькова Поди. к печ. 6 А 1.62 г Формат бум. 70;08/ы Объем О 8 издЗак. 6010 Тираж 800 Цена 4 кон.ЦБТИ Комитета но делам изобретений н открытий нри Совете Министров СССРМосква, Центр, М Черкасский нер., д 2/6. Типография 1 Б 111, Москва, Петровка,. 12 Статический несимметричный триггер, на полупроводниковых триодах р-и-р типа с коллекторно-базовыми перекрестными связями, с входом записи информации на базу первого нормально закрытого триода и с входом стирания на базу второго нормально открытого триода, о т л и ч а ю щ и й с я тем, что, с целью восстановления информации при кратковременных (порядка секунд) провалах напряжения питания, к коллектору первого триода подключен дополнительный нормально открытый триод, с которого...

Номер патента: 148104

Опубликовано: 01.01.1962

Автор: Гурвич

МПК: H03K 3/286

Метки: индикатор, лампе, неоновой, состояния, триггера

...ее зажигания и возникнет тлеющий р на азлампряд,полорыта,В этом режиме лампа работает как индикаторная.Для перевода лампы Н в режим запоминания ключ К должен быть замкнут. Потенциал точки А становится близким к нулю. Делитель Й, - Р подбирается так, чтобы напряжение на лампе Н было ниже порога зажигания, но выше порога гашения тлеющего разряда,Таким образом, если к моменту замыкания ключа К правая вина триггера Т была открыта, то лампа Н будет гореть, если зак неоновая лампа Н гореть не будет,Состояние лампы Н в режиме запоминания сохраняется до тех пор, пока она остается замкнутой. При размыкании ключа К лампа Н возвращается в режим индикации.148104В момент замыкания ключа К действие триггера Т на состояние лампы Н прекращается, так...

Номер патента: 148271

Опубликовано: 01.01.1962

Автор: Еремеев

МПК: H03K 3/286, H03K 3/45

Метки: магнитный, триггер

...небольшой переменный ток холостого хода, Если на управляющую обмотку подают импульсы с частотой рабочего напряжения, то в зависимости от полярности этих импульсов в одной из двух рабочих обмоток наводится противо-э.д.с., которая заблокирует соответст" вующий диод в рабочей цепи и не даст сердечнику перемагнититься. При этом в следующий полупериод в другой рабочей обмотке начнет протекать большой ток, так как в сердечнике благодаря ППГ почти не происходит изменения магнитного потока и соответствующая рабочая обмотка представляет собой почти чистое небольшое сопротивление,Таким образом, состоянию нуль соответствует небольшой ток через нагрузку, а состояпню +1 и- 1 - большие токи разной полярности и в разные полупериоды,Для выполнения...

Номер патента: 158152

Опубликовано: 01.01.1963

МПК: H03K 3/286

Метки: 158152

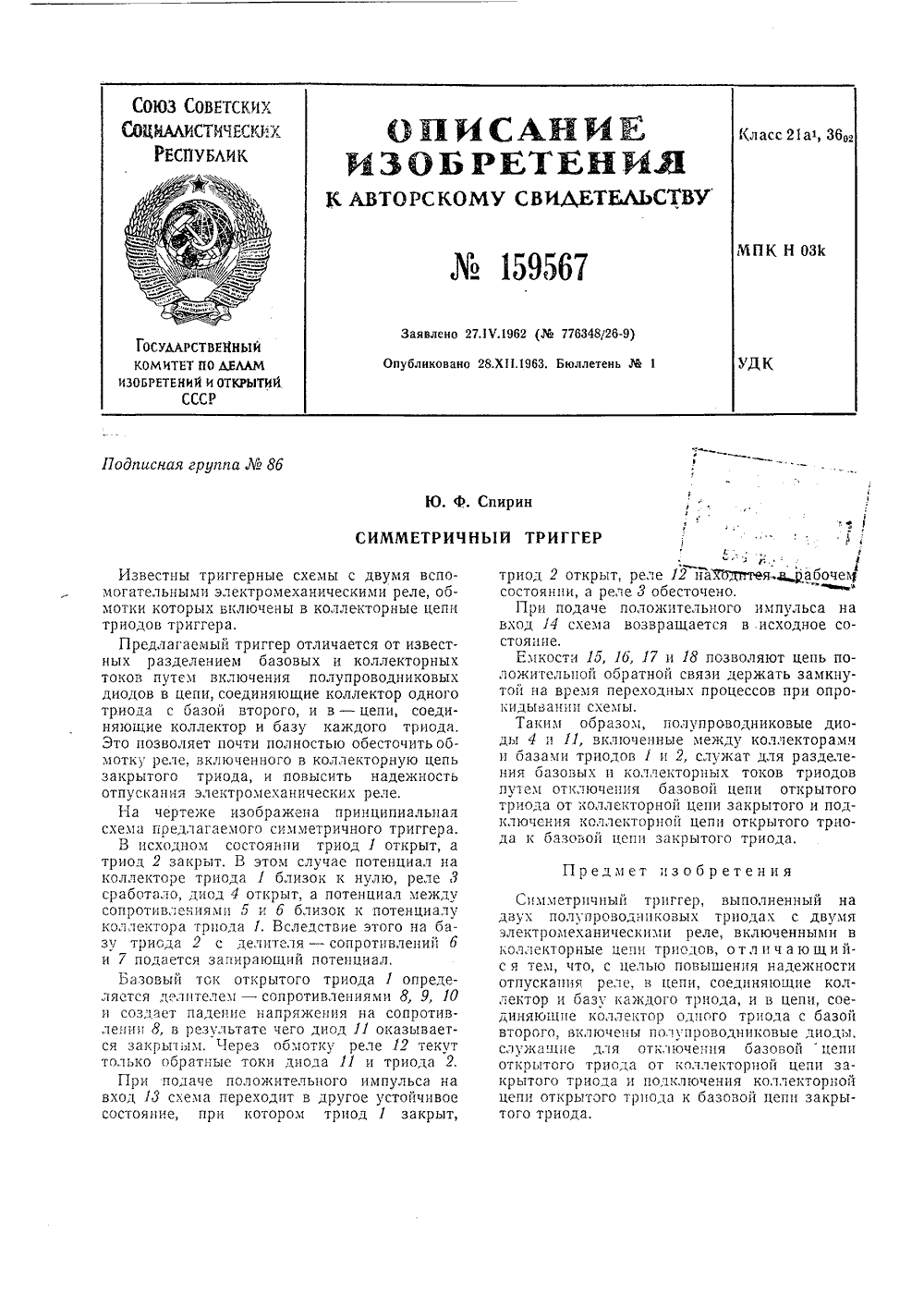

Номер патента: 159567

Опубликовано: 01.01.1964

МПК: H03K 3/286

Метки: 159567

...триггер отличаеных разделением базовых и ктоков путем включения полупрдиодов в цепи, соединяющие коллтриода с базой второго, и в -няющие коллектор и базу каждЭто позволяет почти полностью омотку реле, включенного в коллезакрытого триода, и повыситьотпускания электромеханическихНа чертеже изображена присхема предлагаемого симметричнВ исходном состоянии триод 1 открыт, а триод 2 закрыт. В этом случае потенциал на коллекторе триода 1 близок к нулю, реле 8 сработало, диод 4 открыт, а потенциал между сопротивлениями 5 и 6 близок к потенциалу коллектора триода 1. Вследствие этого на базу триода 2 с делителя - сопротивлений б и 7 подается запирающий потенциал,Базовый ток открытого триода 1 определяется делигелем - сопротивлениями 8,...

Номер патента: 160035

Опубликовано: 01.01.1964

МПК: H03K 3/286

Метки: 160035

...протекал коллекторный ток. Другой сердечник прп этом находится в состоянии О. При исчезновении питания ферритовые сердечники 1 и 2 сохраняют свое магнитное состояние; при появлении напряжения питания возникает динамическая ассимметрпя в коллекторных цепях, вызванная различием магнитных состояний сердечников, Пусть сердечпк 1 находится в состоянии 1, а сердечник 2 - ь состоянии О, т. е. перед исчезновением напряжения проводит триод 5. При появлении питания сердечник 2 стремится перемагнптпться из О в 1, т. е. в нем происходит значительное изменение магнитной индукции. Изменение ш 1 дукцин в сердечнике 1 гораздо меньше. Поэтому индуктивное сопротивление обмотки 4 сердечн 1 ка 2 намного больше индуктивного сопротпвлешя обмотки 3...

Номер патента: 161062

Опубликовано: 01.01.1964

Авторы: Бочкарев, Поль

МПК: H03K 3/286

Метки: i••, обратной, связьюу, триггер, эмиттерной

Номер патента: 162574

Опубликовано: 01.01.1964

МПК: H03K 3/286

Метки: 162574

...1 при отсутствии запускающих импульсов открыт, а транзистор 2 закрыт. Транзистор З.при этом закрыт. положительным смешением на-его базе-;-а транзистор 4 открыт за счет подачи на его базу отрицательного напряжения с коллектора .транзистора.2. При. подаче на вход 1 "имйульса отрицательной полярности происходит перевод триггера в дру-. гое устойчивое состояние равновесия.При ь. 11. ,-,с"П , закрываются транзисторы 1 и 4, При пробое транзистора 1 в этом положении самопроизвольного переброса триггера не происходит, так как транзистор закрыт положительным напряжением смещения на его базе. При пробое транзистора 4 самопроизвольного срабатывания не происходит, так как транзистор 1 закрыт положительным напряжением смещения.Перевод...

Номер патента: 163419

Опубликовано: 01.01.1964

МПК: H03K 3/286

Метки: 163419

...в одном из двух устойчивых состояний; например, диод 1 открыт, а диод 2 закрыт, После прихода на вход 3 триггера отрицательного запускающего импульса амплитуды 1, длительность 1 которого должна быть не меньше времени т выключения переключающих диодов, диод 2 откроется и будет в открытом состоянии все время действия запускающего импульса. В первый момент после включения диода 2 к правой обмотке трансформатора 4 будет приложено напряжение, равное по величине напряжению Еисточника 5 питания. Такое же напряжение будет наводиться и на левой обмотке трансформатора, А так как напряжение на левой обмотке и напряжение Едействуют встречно, то напряжеГЕР ние на диоде 1 будет равно нулю. Поскольку поток в сердечнике трансформатора 4 не меняется...

Номер патента: 163648

Опубликовано: 01.01.1964

Авторы: Лаптев, Предпри

МПК: H03K 3/286, H03L 1/00

Метки: магнитный, мультивибратор

...напряжение, равное по величине напряжению стабилизации стабилитронов 4, а остальное напряжение прикладывается к первичной обмотке 5 трансформатора б. Напряжение на вторичной обмотке 7 этого трансформатора будет меньше, чем падение напряжения на сопротивлении 8, диод 9 буде заперт и ток через вторичную обмотку трансформатора протекать не будет,Напряжение со вторичной обмотки 10 магнитные мультивибрата двух транзисторах меоторых включен коммут трансформатора прикладывается к диоду 11 в обратном направлении с его проводимостью, при этом переход база - эмиттер транзистора 2 будет закрыт напряжением положительной обратной связи; ток через вторичную обмотку 10 не протекает. После насыщения дросселя все напряжение прикладывается к...

Номер патента: 163797

Опубликовано: 01.01.1964

МПК: H03K 3/286

Метки: 163797

...к концу первичной обмотки трансформатора.Такое выполнение триггера позволяет упростить его схему.На фиг, 1 изображена принципиальная схема триггера; на фиг. 2 - вольт-амперпая характеристика триггера.Счетный вход триггера образован включе. нием трансформатора Тр с насыщающимся сердечником. Начало первичной обмотки К 1 и конец вторичной обмотки У подключены к активному сопротивлению Л, начало вторичной обмотки 1. подключено к катоду диода Д. Запуск триггера осуществляется импульсами положительной полярности от генератора входных импульсов (на чертеже не показан) через разделительный конденсатор С.В состоя характеризуемом точкой а (см. фиг, 2 рдечник трансформатора не- насыщен; в оянни, характеризуемом точкой Ь - насыщен, что...

Номер патента: 165576

Опубликовано: 01.01.1964

Автор: Плтг

МПК: H03K 3/286

Метки: богомолоэтриггер

...шунтирует форсирующие емкости, ослабляя регенеративную способность схемы, понижая ее устойчивость и нагрузочную способность.Применение буферных выходных каскадов, позволяющих увеличить нагрузочную способность схемы, связано с увеличением числа деталей и задержкой отрицательного фронга выходных сигналов.В предложенной схеме триггера повышение нагрузочной способности и устойчивости достигается за счет применения коллекторного запуска отрицательными импульсами в сочегании с входным усилителем, собранным по схеме с общим коллектором.При подаче отрицательного пус гнала на вход 1 триод входного у 2 открывается и уменьшает степень насыщения открытого триода триггера 3. При этом в цепи базы закрытого триода образуется бросок тока, в...

Номер патента: 166167

Опубликовано: 01.01.1964

МПК: H03K 3/286

Метки: 166167

...При повторном включении нитдк)- щего напряжения току, не изменя)о 1 цсму СО- стояния намагниченности ферритд, оказы 1 дстся меньшее сопротивление, чсм току, псрсводящему феррит на линейный участок характеристики, Триггер устанавливается в состояние, при котором проводит триод 5, д триод 6 закрыт, т. е. предшсству 1 ощее моменту отключения питающего напря)кения.Питане схемы производится от блока пит,- ния через формирователь, выполцяющий роль, аналогичную триггеру Шмидта, и формирую. н 1 н и 11 сРсн 1 Д н 1111 Р 51 жс н и 51 с Дост(тоно к 1) т. тым фронтом.Эффект запоминания схемой возможен лишь при закрытом дополнитель 1 юм триоде 7. Это требование выполнчется во время псрсходцых процессов вклк)чения - ш ключсния источника...

Номер патента: 166380

Опубликовано: 01.01.1964

Автор: Организаци

МПК: H03K 3/286

Метки: триггерное

...передается на базу триода б, входящего в состав триггера 2. Изменение напряжения в коллекторе триода 5 передаетсяна базу триода 4.О "Регулировка порогов срабатывания триггеров 1 и 2 осуществляется с помощью сдвоенных потенциометров 11, 12 соответственно,включенных синфазно таким образом, что5 при изменении порогов срабатывания ширинасуммарной петли гистерезиса всего устройства остается неизменной. Регулировка ширины суммарной петли гистерезиса производится сдвоенными потенциометрами 13, 14, вклюО ченными противофазно, 66380На вход 8 подается напряжение е , величина которого может меняться в определенных пределах. На графике 1 (фиг. 2) изображены амплитудные характеристики триггеров 1, 2, (/(г) - выходное напряжение. Петля гистерезиса...

Номер патента: 172559

Опубликовано: 01.01.1965

Авторы: Когут, Шпигель

МПК: H03K 3/286

Метки: запуском, коллекторы, насыщающимися, счетным, счетчик, транзисторами, триггерах

...включены диоды в непроводящем направлении для тока запускающего импульса. Это повышает устойчивость работы счетчика,На чертеже приведена принципиальная схема триггера одного разряда предложенного счетчика.Положительный импульс, поданный по входу 1 (запуск на коллекторы) на базу открытого транзистора 2, закрывает его не сразу. Следовательно, закрытый транзистор 3 откроется с некоторым опозданием по отношению ко второму сигналу, которое зависит от степени насыщения транзистора 2.В предложенном счетчике цепь взаимосвязанных триггерных разрядов при переполнении счетчика разрывается после каждого триггера или через несколько триггеров с помощью диодов 4, включенных в коллекторные цепи транзистора в,непроводящем направлении для тока...

Номер патента: 174830

Опубликовано: 01.01.1965

МПК: H03K 3/286

Метки: 174830

...цепи транзисторов. Это позволяет осуществить счетный режим работы триггера и упростить его схему.На чертеже изображена пр ая схема триггера.Триггер работает следующим образом. Допустим, что транзистор 1 открыт, а транзистор 2 закрыт. Транзистор 3 всегда закрыт вследствие соответствующего согласования уровней напряжения с запускающей схемой и открывается только во время действия запускающего импульса. Запуск триггера осуществляется путем подачи в базу транзистора 3 отрицательного импульса. При этом транзистор 3 открывается, эмиттерный ток транзистора 1 переключается в цепь эмиттера транзистора 3 и на индуктивности 4 образуется отрицательный выброс напряжения, открывающий транзистор 2 по окончании запускающего импульса, При приходе...

Номер патента: 175313

Опубликовано: 01.01.1965

Автор: Снмецкий

МПК: G11C 11/02, H03K 3/286

Метки: динамический, триггер

...состоянии О.Запускающй импульс, поданный В обмотку 6 сердечника 4, переводит его в состояние 1, тактовый импульс, подагпый В обмотку 3, переводит сердечник 4 в состояние О, Наведенная В обмотке 7 э. д. с. открывает триод 5; через обмотку 8 сердечника 2, один конец которой подключен к коллектору триода 5, и Второй - и минусу источника питания через сопротивление с, переводПг сердечник 2 в состоянце О, Это Вызывает появление э. д. с. в обмотке 10 сердечника 2, триод 5 еще более открывается, ц усиливается лавинообразный процесс.11 мпульс триода 5 шире тактового импульса, поданного в обмотку 3 сердечник 1 4, поэтому после окончания действия этого тактового импульса ток триода 5, протекающий по обмотке 7 сердечццка 4, переводит его в...
