H03K — Импульсная техника

Номер патента: 1241461

Опубликовано: 30.06.1986

Автор: Генин

МПК: H03K 17/693

Метки: коммутатор, многоканальный

...сигнал с шины 17 также не поступает на выходную шину 14. В этом случае на первую шину 11 блока 2 управления передается отрицательный потенциал входной шины 17 второго канала, а р-п-переходы подложка сток первых МДП-транзисторов 6 первого и третьего каналов смещены в обратном направлении и ток через нагрузки не протекает. Благодаря наличию вторых вентилей 4 указанный отрицательный потенциал входной шины 17 второго канала передается на истоки МДП-транзисторов всех других каналов, в том числе и тех, входные сигналы которых положительны. Таким образом, в закрытом состоянии коммутатора производится выбор самого отрицательного из входных и выходных сигналов на шинах 17 и 18 и передача его на первую шину 11 блока угравления и на истоки МДГ...

Номер патента: 1241462

Опубликовано: 30.06.1986

Автор: Вохмянин

МПК: H03K 17/78

Метки: переключающее

...23 и 28 включены в обратном направлении и имеют разные напряжения стабилизации.Устройство работает следующим образом.При первом замыкании контактов 5 загорается группа ламп 18 и одновременно через резистор 1 1 и соответственно через диоды О и 1 происходит заряд конденсаторов 9 и 16. Через светодиоды 14, 26 и 31 протекает ток, фототиристоры 7, 35 и 38 включаются, светодиоды 6, 34 и 37 также возбуждаются, благодаря чему включаются симисторы 4, 22 и 21 и группа ламп 3, 20 и 19,Пусть напряжение стабилизации стабилитроца 28 выбрано больше напряжения стабилизации стабилитрона 23, а напряжения включения динисторов 15, 25 и 30 одинаковы. Тогда по мере заряда конденсатора 9 первым включается динкстор 15, В результате светодиод 14...

Номер патента: 1241463

Опубликовано: 30.06.1986

Автор: Шароватов

МПК: H03K 19/16

Метки: выполнения, операции, пирса»

...На фиг. 2 приведены временные диаграммы работы устройства на примерах табл. 2. На фиг. 2 обозначено: временные диаграммы 9 - 11 соответственно первой - третьей фаз тактового питания, временные диаграммы 12 - 14 импульсов соответственно на шинах 5 - 7, временные диаграммы 15 - 17 импульсов соответственно на элементах 1 - 3. Точка над осью абсцисс на диаграммах 5 - 17 соответствует записи информации по одному суммирующему входу ферритового логического элемента, точка под оськ абсцисс соответствует записи информации по одному вычитающему входу ферритового логического элемента, а полярность выходного импульса при считывании с ферритового логического элемента определяется разницей точек над и под осью абсцисс и, если количество точек над...

Номер патента: 1241464

Опубликовано: 30.06.1986

Авторы: Атрошкин, Бугаев, Демчук

МПК: H03K 19/23

Метки: мажоритарно-мультиплексорный, элемент

...входам соответственно первого, второго и третьего элементов И - НЕ, первый, второй и третий соответственно входы которых соединены соответственно с выходами пятого, шестого и седьмого элементов И - НЕ, Четвертый управляющий вход 11 устройства соединен с вторым входом 12 четвертого элемента И - НЕ 4.Мажоритарно-мультиплексорное устройство работает следующим образом. В зависимости от значений сигналов на управляющих входах устройство выполняет либо функцию мажоритирования сигналов на информационных входах, либо функцию передачи на выход сигнала с одного из информационных выходов,В режиме мажоритирования на входы О мажоритарного элемента подаются высокие логические уровни, на четвертый управляющий вход 11 - также высокий логический...

Номер патента: 1241465

Опубликовано: 30.06.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: входом, счетным, триггер

...напряжения источника питания.Триггер со счетным входом по фиг. 1 работает следующим образом.В исходном состоянии конденсатор 6 заряжен до напряжения источника питания по цепи; шина 8, переключающий контакт 9, размыкающий контакт 10, диод 2, конденсатор 6, резистор 5, общая шина 7. При нажатии на ключ 12 управления динистор 17 включается и к обмотке 1.1 приклаО 5 25 35 40 45 55 дывается сумма напряжений источника питания и заряженного конденсатора 6, дистанционный переключатель форсированно переключается включение динистора 17 происходит благодаря тому, что при нажатии на ключ 12 диод 2 закрывается суммой напряжения заряженного конденсатора 6 и напряжения питания на резисторе 5, поступающеи через ключ 12 и диоды 16 и 3). После...

Номер патента: 1241466

Опубликовано: 30.06.1986

Автор: Угланов

МПК: H03K 21/00

Метки: релейный, триггер

...исходном состоянии на входе 9 сигнал отсутствует, на шине 13 питания - положительный потенциал, на выходах 5 - 8 сигнал отсутствует, реле 1 в исходном (отбитом) состоянии. При этом контакты реле 1, 2 и 3 находятся в положении, изображенном на фиг. 1. При подаче на вход 9 первого импульса отрицательной полярности (Ц 9 фиг. 2) срабать:вает второ нейтральное реле 3 по цепи: шина 13 питания, контакты 2,4 и 2.3, обмотка реле 3, контакты 1.3 и.4, вход 9 (фиг. 2 (1 з), при этом размыкаются контакты З.З и 3.4 и замыкаются контакты 3.1 - 3.5. В результате по цепи: шина 13 питания, контакты 3.4 и 3.5, на выходе 7 появляется положительный потенциал (фиг. 2 1.)7); по цепи: вход 9, контакты 3.1 и 3,2; выход 8, на выходе 8 появляется отрицательный...

Номер патента: 1241467

Опубликовано: 30.06.1986

Автор: Смирнов

МПК: H03K 21/40

Метки: импульсов, последовательности

...из которых соединен с выходной шиной 8.Устройство работает следующим образом.В исходном состоянии триггеры 1 - 4 находятся в нулевом состоянии. Первым приходит импульс по шине 5, а затем - по шине 6, Триггеры 1 - 4 могут срабатывать либо по положительным фронтам импульсов, приходящих по шинам 5 и 6, либо по отрицательным фронтам.Пусть, например, триггеры 5 и 6 срабатывают по положительным фронтам тактовых импульсов.При нормальном чередовании импульсов последовательностей после прихода импульсов по шинам 5 и 6 и окончания переходных процессов триггеры 1 - 4 находятся в нулевом состоянии. Поступающий по шине 5 импульс первой последовательности по фронту (в данном случае положительный) устанавливает триггер 1 в единичное состояние, не...

Номер патента: 1241468

Опубликовано: 30.06.1986

Авторы: Левинский, Чистяков

МПК: H03K 23/00

Метки: делитель, длительностью, импульсов, регулируемой, следования, частоты

...1 установится код 0011, который совпадает с кодом шины 5. В результате совпадения кодов на выходе элемента 3 вырабатывается нулевой уровень, по которому триггер 7 устанавливается в единичное состояние. Сме. на состояний на выходе триггера 7 приводит к блокировке работы элемента 3, на выходе которого устанавливается единичный уровень. Одновременно разрешается работа элемента 4. Нулевой уровень с выхода элемента 3 не проходит через элемент 10, так как на шине 11 задан нулевой уровень, и не оказывает воздействия на счетчик 1,Счетчик 1 продолжает пересчет импульсов до величины кода 0111. В этот момент код счетчика 1 совпадает с кодом, задаваемым по шине 6, элемент 4 срабатывает, выдавая на выходе нулевой уровень, по которому счетчик 1...

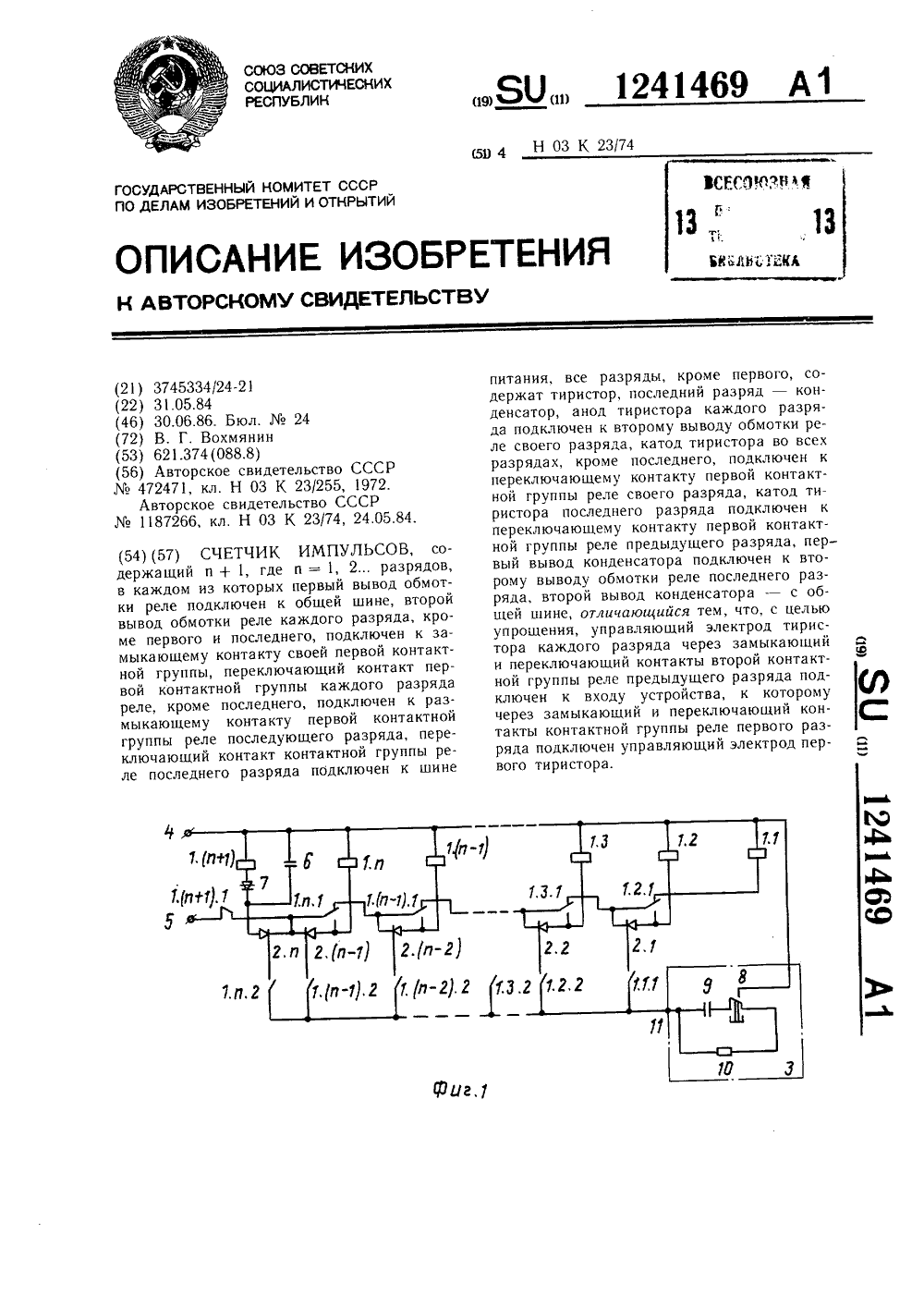

Номер патента: 1241469

Опубликовано: 30.06.1986

Автор: Вохмянин

МПК: H03K 23/74

Метки: импульсов, счетчик

...1.2., 1.3.1, , 1. (п).1, 1.п.1, переключающий контакт первой контактной группы 1.1.1, 1.2.1, 1.3.1 и 1.п.1 реле 1.2, 1.3, , 1. и ггодг(лгочен к размыкающему контакту первой контактной гругшы реле 1.2, 1.3, 1.4, , 1. (и) гюследующего разряда, переключающий контакт контактной группы 1.(п+1).1 реле 1. (п+ 1) последнего разряда подключен к шине 5 питания, все разряды, кроме первого, содержат тиристор 2.1, 2.2, 2.(п), 2.(п), 2.п, последний разряд конденсатор 6, анод тиристора 2.1, 2.2, 2.(п), 2.(п), 2.п каждого разряда подключен к второму выводу обмотки реле 1.2, 1 3, , 1 (и 1). 1 и, 1 (и+1) своего разряда, катод тиристоров 2.1, 2.2, 1.(п), 124146932.(п) во всех разрядах, кроме последнего,подключен к переключающему контакту контактной...

Номер патента: 1241470

Опубликовано: 30.06.1986

Авторы: Белан, Белый, Кожемяко, Кутаев, Подорожнюк, Тимченко

МПК: H03K 23/78

Метки: импульсов, счетчик

...и 54 гаснут и в последствии никакого участия в работе счетчика не принимают.Таким образом, все индикационные диоды 34.134 М, 36.136 К, 38.1 - 38.1. первой, второй и третьей групп 35, 37 и 39 первого разряда 11 переходят в возбужденное состояние, так как через них протекает ток, ограниченный ограничительными резисторами 19, 21 и 23 и не превышающий максимально допустимый ток для нормальной работы индикационных диодов всех групп 35, 37 и 39.Светодиоды 3 и 46 - 49 первого разряда 1.1 излучают свет.Рассмотрим случай, когда на входах 28.2 Х и 29.2 М управления коэффициентом пересчета первого и второго элементов И в И 26 и 27 узла 25 управления коэффициентом пересчета присутствует высокий положительный потенциал, т.е. переключение триггеров 13...

Номер патента: 1242414

Опубликовано: 07.07.1986

Авторы: Гавзов, Турапин

МПК: B61L 19/14, H03K 19/23

Метки: автоматики, железнодорожной, импульсных, передачи, сигналов, телемеханики, элементов

...5, 15 вход которого подключен к первому входу первого блока развязки 1, а выход - к второму входу второго блока развязки, и третий инвертор 6, вход которого подключен к первому входу второго блока развязки 2, а выход - к второму входу третьего блока развязки 3, приемный блок 7, подключенный к выходам блоков развязки 1 - 3, к выходу которого подключено исполнительное реле 8.Развязки 1 - 3 выполнены идентично и 25 представляют собой несимметричную схему выпрямления с умножением напряжения. Они содержат конденсаторы 9 - 11 и диоды 2 и 13, причем обкладка конденсатора 9 соединена с анодом диода 12, катодом диода 13 и первой обкладкой конденсатора ЗО 11, катод диода 12 соединен с выходом соответствующего инвертора и первой обкладкой...

Номер патента: 1243102

Опубликовано: 07.07.1986

Автор: Эберлин

МПК: H03K 3/023

Метки: мультивибратор, управляемой, частотой

...и постоянной времени времяэадающей цепиь = СК, , Когда напряжение на конденсаторе 2 и инвертирующем входеОУ 1 превысит напряжение на неинвертирующем входе ОУ, последний лавинообразно перейдет в состояниеотрицательного ограничЕния. Начинается формирование второго полупериода. Происходит разряд конденсатора 2 по цепи: диод 6 - источник9 управляющего напряжения - резистор 10 - диод 7 - выход ОУ 1, Разряд коч 4 денсатора. 2 происходит чо тех пор, пока вновь напряжение на инвертирующем входе ОУ 1 не превьсит (по абсолктной величине) напряжения на неинвертирующем входе. Далее ОУ перейдет н исходное состояние ипроцессы формирования импульсонпонторяются.Если напряжения положительногои отрицательного ограничения у ОУ равны, то мультинибратор...

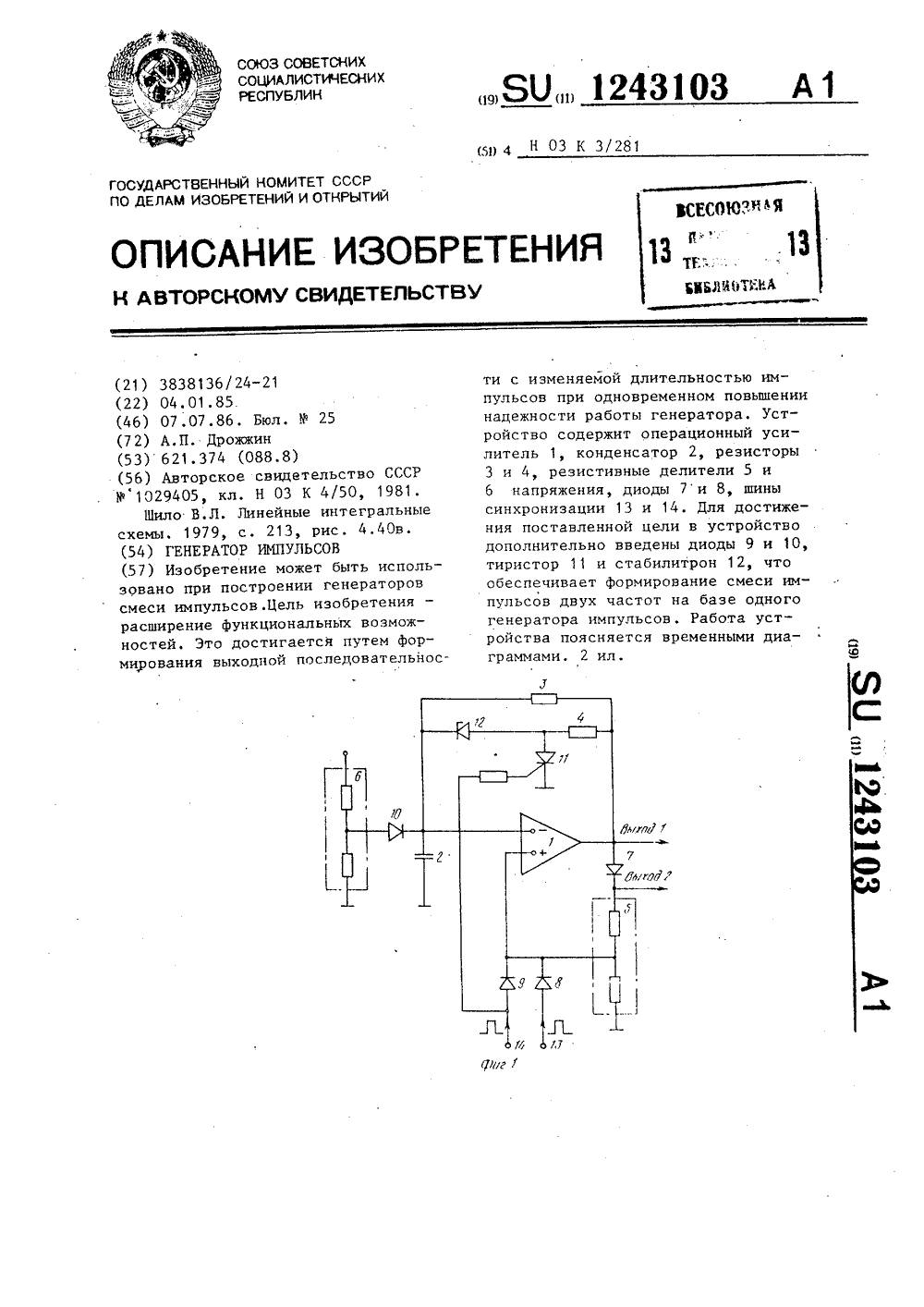

Номер патента: 1243103

Опубликовано: 07.07.1986

Автор: Дрожжин

МПК: H03K 3/281

Метки: генератор, импульсов

...(Фиг.2 а,3 ) на выходе генератора имеется напряжение постоянного тока, так как диод 10 фиксирует напряжение на конденсаторе 2 и инвертирующем входе операционного усилителя 1 на уровне, большем (по абсолютной величине) нулевого потенциала, приложенного кнеинвертирующему входу усилителя 1.С подачей на генератор запускающихимпульсов (фиг 2 д) в момент поступ ления импульса частоты Г производится запуск генератора, после чегона выходе генератора Формируетсяимпульс (на. Фиг.27. - короткий импульс заданная длительность которого пропорциональна величине емкостиконденсатора 2 и сопротивления параллельно включенных времязадающихрезисторов 3 и 4. При этом стабилитрон 1,2 включен в прямом направ- .15 лении т.е, работает как диод.В момент...

Номер патента: 1243104

Опубликовано: 07.07.1986

Авторы: Богданович, Грель, Прохоренко

МПК: H03K 3/281

Метки: мостовой, мультивибратор

...27 нагрузки,остовой мультивибратор работаетследующим образом.При вкпючении напряжения питания возникает ток через резистор24, переход база-эмиттер транзистора3 и нагрузку 25, Это приводит к открыванию транзистора 3. Ток коллектора транзистора 3, протекая черезрезистор 17, открывает транзистор 1 0и потенциал на выходе 8 увеличивается, Возникает тою заряда конденсатора 23 который еще больше открывает транзистор 3, а также открываеттранзистор 12, ток коллектора которого, протекая через резистор 21,открывает транзистор 1. Этот процессносит лавинообразный характер и приводит к насыщению транзисторов 1 и10, На выхоце 7 установится низкий,а ня выходе 6 - высокий потенциалы.По мере заряда конденсатора 23ток заряда уменьшается, я следовательно,...

Номер патента: 1243105

Опубликовано: 07.07.1986

Авторы: Анцыпович, Манкевич, Ратанов

МПК: H03K 3/286, H03K 5/01

Метки: импульсов, формирователь

...И-ИЛИ-НЕ 5 и Р-входом второго триггера 2, причем асинхронныйвыход устройства подключен к Р-входутретьего триггера 3, прямой выход которого соединен с первым входом элемента И-НЕ 4.Устройство работает следующимЯобразом.В исходном состоянии триггеры 1 -3 находятся в нулевом состоянии,После прихода рабочегоперепада сигнала "Пуск" второй триггер 2 установится в единичное состояние и начнется формирование сигнала окна измерения (ОИ) на асинхронном выходе з, Первый рабочий фронт синхроимпульса установит третий триггер 3 в единичное состояние, а на выходе схемы4 совнадения появятся такты. Послеприхсда рабочего перепада сигналаСтоп первый триггер 1 установитсятакже в единичное состояние, на выходе элемента И-ИЛИ-НЕ 5 появится сигнал...

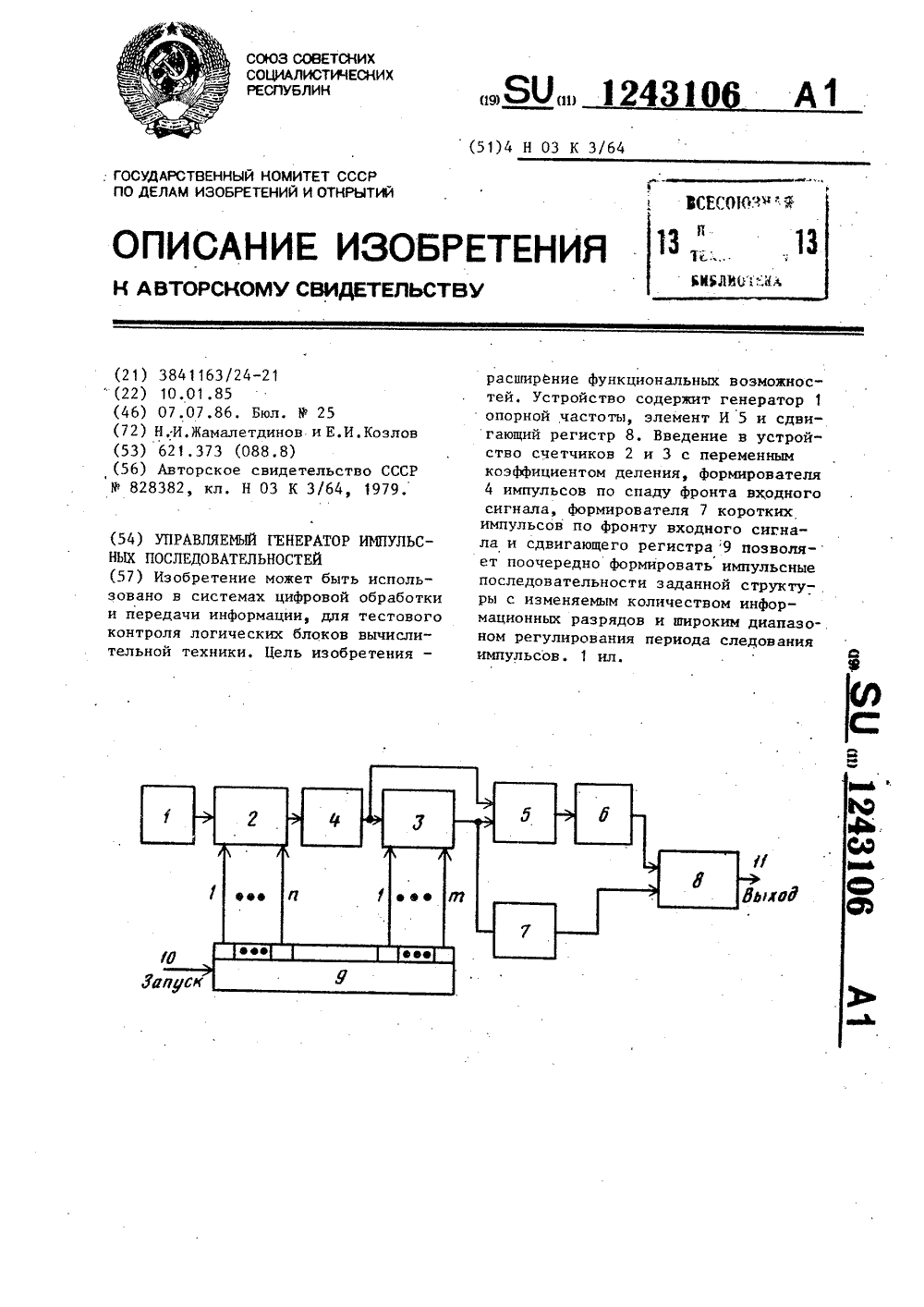

Номер патента: 1243106

Опубликовано: 07.07.1986

Авторы: Жамалетдинов, Козлов

МПК: H03K 3/64

Метки: генератор, импульсных, последовательностей, управляемый

...деления, В исходном состоянии коэффициент деления счетчика 2,.устанавливаемый. сдвигающим регистром 9 ранен нулю и частота на выходе счетчика 2 равна нулю.Информация по шине 10 о необходимом периоде следования импульсов и количестве импульсов в пачке приходит на сдвигающий регистр 9 и устанавливает начальные условия в соответствующих разрядах 1 И, 1 Ж сдвигающего регистра 9. Таким образом осуществляется регулирование периода слецования импульсов с кратностью соответствующей периоду сле = ,цования импульсов генератора 1 опорной частоты, и каждой комбинации из символов, записанных в ячейки регистра 9, соответствует определенная частота на выходе счетчика 2, Частоту импульсов Ьна выходе счетчика 2 с переменным коэффициентом деления при...

Номер патента: 1243107

Опубликовано: 07.07.1986

Автор: Кондрашов

МПК: G06F 1/02, H03K 3/64

Метки: генератор, кода, морзе

...знаки кода Морзе через элемент ИЛИ 14 поступают через усилитель 16 на выход 17. В каждый определенный мо О мент времени и формировании знаков кода Морзе участвуют не все элементы ИЛИ 5-12 программной матрицы 13, а только тех из них, на вход которых с определенного выхода коммутатора 4 45 знаковых ячеек поступает разрешающий импульс, действующий в течение всего времени формирования знака. С другой группы выходов программной матрицы 13 поступают импульсы окончания фор О ,мирования знака на вход элемента ИЛИ 15.Через время, равное 1 Г, импульс, сформированный на выходе первого разряда распределителя 2, задним фронтом 55 воздействует на ждущий мультивибратор 26. Ждущий мультивибратор 26 изменяет свое состояние и воздействует 107 4на...

Номер патента: 1243108

Опубликовано: 07.07.1986

Авторы: Погорелый, Сибирский

МПК: H03K 3/84

Метки: генератор, м-последовательностей

...4 и с его выходов - на третьи входы (сигнал хЗ) логических блоков 7 функциональных преобразователей 6.16,1.,Значения сигналов на выходе .логического блока 7 функциоГнальных преобразователей 6.1 6,О при этом определяется как (в отсутствии сигнала х 2):Р=х 1+хЗ. х 515 где х 1 - сигнал, поступающий на первый вход логического блока 7 с выхода предыдущегоФункционального преобразователя, 20х 5 - сигнал обратной связи, по ступающий на пятый входлогического блока 7 с выхода последнего Функционального преобразователя 6.И . 25Общий выходной сигнал логического блока 7 Функциональных преобразова- телей 6.16.И при наличии сигналов на всех его входах определяется при этом как 30Р = х 2 фх 4 + (х 1 + хЗ,х 5) х 2и записывается в Р-триггер 8 позаднему...

Номер патента: 1243109

Опубликовано: 07.07.1986

Авторы: Безгинов, Коваленко

МПК: H03K 3/02, H03K 5/01

Метки: импульсов, формирователь

...7 соединен с второй обкладкой первого конденсатора 1 ичерез третий конденсатор 3 - с общейшиной,Устройство Работает следующим образом.При подаче на вход устройства положительного потенциала происходитзаряд конденсатора 1 с постояннойвременис 1,ь , Одновременно происходитзаряд с постоянной времении входными токами первого элемента 7 конденсатора 3. Таким образом, в начальный момент времени, т.е. до прихода входного импульса на входы элемента 8 поданы взаимно инверсныесигналы (фиг. 25) и потенциал на вы 4ходе этого элемента равен 1 (фиг,2 Е),В случае, если выбрать )4 точерез время 6 напряжение в точкеС( схемы превысит пороговое значениеПЗПпор 1 (фиг, 2 О) и потенциал на выходе элемента 8 станет равным О. Этосостояние сохраняется до тех...

Номер патента: 1243110

Опубликовано: 07.07.1986

Авторы: Найденов, Ценных

МПК: H03K 5/04

Метки: длительности, импульсов, формирователь

...2,элемент ИПИ 3 и элемент НЕ 4, входкоторого соединен с выходом элементаИЛИ 3, первые входы которого соединены с выходами счетчика 2, вход разрешения установки и информационныевходы которого подключены к входнойшине 5 формирователя, выход генератора 1 соединен со счетным входом 2 Осчетчика 2, вход разрешения установки счетчика 2 соединен с вторым входом элемента ИЛИ 3, выход которогочерез элемент НЕ соединен с входомустановки в ноль счетчика 2 и является выходом б формирователя.Формирователь работает следующимобразом.В исходном состоянии с генератора1 на счетный вход счетчика 2, рабо- ЗОтадцего на вычитание, поступает гак-товая частота, однако он обнуленсигналом логической " 1", поступающей на его вход установки в ноль свыхода элемента...

Номер патента: 1243111

Опубликовано: 07.07.1986

Автор: Ельканович

МПК: H03K 5/05

Метки: импульса, одиночного, формирователь

...шину 14поступают синхроимпульсы. На шинахзадания числа присутствует двоичныйкод числа И,а на шине 13 - уровеньлогического "0. Все триггеры устройства сброшены, а счетчики обнулены, генератор 5 ударного возбуждения не возбужден. На выходной шине.15 - сигнал логического "О". После 15 прихода импульса запуска на шину 13оц проходит через элемент ИЛИ 12,возбуждается генератор 5 ударноговозбуждения (фиг. 2 В ) и на его выходе появляются импульсы. Устанавли 2 О вается триггер 7 и на выходной шине15 появляется сигнал логической "1".Так как триггер 1 сброшен, то на егоинверсном выходе - сигнал логической"1" и элемент И 11 пропускает на вы ход импульсы генератора 5 ударноговозбуждения которые подсчитываютсясчетчиком: б и подаются на вход элемента...

Номер патента: 1243112

Опубликовано: 07.07.1986

Авторы: Абзианидзе, Власов, Сиволодский

МПК: H03K 5/13

Метки: задержки, сигнализации

...26 реле времени и запускает его. Если время существования сигнала отклонения на входе 11 меньше времени задержки, установленной в реле 1 времени, т,е. 1 сзло то на выходе 27 реле 1 времени сигнал логического 0" остается неизменным (фиг. 2) . Если 1 с )1 а.о, то по истечении времени установления задержки на выходе 27 возникает сигнал логической "1", Этот сигнал поступает на вход 28 третьего элемента И б и вход 29 четвертого элемента И 7. На выход 33 третьего элемента И 6 сигнал логической "1, проходит, так как на другой его вхоц с выхода 16 второго инвертора 3 подан сигнал1243112 10 логической " 1", а через четвертыйэлемент И 7 сигнал логической " 1"не проходит, так как на его второйвход 13 подан сигнал логического"0" с выхода 12...

Номер патента: 1243113

Опубликовано: 07.07.1986

Авторы: Мокренко, Партыка, Швец

МПК: H03K 5/135

Метки: импульсов, синхронизации

...К-вход через элемент 10 задержки соединен с прямым выходом Р-триггера 9, кото,рый является выходом синхронного формирователя 4 импульсов. Устройство для синхронизации импульсов работает следующим образом,После подачи импульсов на шину 8(фиг. 2 а) триггеры 1 и 2 устанавливаются в исходное состояние, триггер 1 - в единичное, триггер 2 - внулевое,С приходом импульса на шину 6(фиг. 26) но его фронту (фиг, 2 В)триггер 1 устанавливается в нулевоесостояние, при этом с его инверсноговыхода снимается уровень логической 10 15 20 25 ЗО"1" (фиг. 21),поступающий на первый вход Формирователя 4. По Фронту первого импульса тактовой частоты на выходе формирователя 4 появляется короткий импульс (фиг. 2), фронтом которого в триггер 2 запишется...

Номер патента: 1243114

Опубликовано: 07.07.1986

Авторы: Андронов, Мусин, Филатов

МПК: H03K 5/153

Метки: временной, импульса, максимуму, привязки, расширенного, управляющего

...которого заключена информация о параметрах входного .сигнала. Расширенный импульс усиливается усилителем 2 и поступает на дифференцирующее звено 3, на выходе которого имеет место импульс, близкий по форме к прямоугольному, срез которого совпадает по времени с моментом достижения максимума расширенным сигналом. При увеличении диапазона длительностей входных сигналов блок 7 управления дифференцирующим звеном по сигналу с источника 1 проинтегрированных импульсов увеличивает постоянную времени дифференцирующего звена 3, устраняя тем самым явление значительного уменьшения амплитуды продифференцированного сигнала на20 25 5О15 36 35 40 старших,циапазонах длительностей входных импульсов.Управление постоянной времени звена может...

Номер патента: 1243115

Опубликовано: 07.07.1986

Авторы: Дерябин, Карякин

МПК: H03K 5/153

Метки: импульсов, многоканальный, одиночных, формирователь

...триггеров 29 и 30 через элемент ИЛИ 28 поступит на установочный вход 1 О триггера 44 блока 16 и аналогичный триггер блока 18 и вызовет изменение уровня сигналов на их выходах, что соответствует снятию сигнала "Готовность" с шины 17 и началу рабочего 5 цикла формирователя, С появлением логического "0" на выходе блока 18 снимается сигнал сброса с делителя 8 частоты, блокируется командный вход блока 5 логическим "0" на первом 20 входе элемента .И 25 и устанавливает- . ся разрешающий потенциал (логическая "1") на первых входах элементов И 32 и 33, один из них в зависимости от состояния триггера 31, связанного с вторыми входами элементов И 32 и 33, пропускает на свой выход импульсную последовательность, поступакяцую на ее третий вход с...

Номер патента: 1243116

Опубликовано: 07.07.1986

Авторы: Петров, Чулошников

МПК: H03K 5/153

Метки: задержки, импульсов, управляемой

...разрешающее напряжение и счетные импульсы, сдвинутыепо фазе на 180 с первого выходаотносительно второго выхода генератора 1 проходят через элемент И 4на суммирующий вход счетчика 7. После того как число этих импульсовстанет равным числу импульсов, введенному ранее через его вычитающийвход счетчик 7 полностью очищаетсяи по состоянию его разрядов, равному всем единицам, на выходе дешифратора 14 появится импульс, возвращающий триггер 8 в исходное состояниеи перебрасывающий триггер 9 в состояние, при котором на входе логического элемента 2 появится разрешающеенапряжение, и счетные импульсы с первого выхода генератора 1 проходят че"рез логический элемент 2 на суммирующий вход реверсивного счетчика 6.После того, как число импульсов,...

Номер патента: 1243117

Опубликовано: 07.07.1986

Авторы: Осипов, Сподарцев, Шафионецкая

МПК: G06F 7/38, H03K 5/156

Метки: выделения, вычитания, импульсов, последовательности

...б (эпюра)сигнал, соответствующий местоположению первого тактового импульса в последовательности импульсов, на Р-входе Р-триггера 1 - уровень, противоположный уровню на его прямом выходе,.Первый тактовый импульс своим задним фронтом переписывает уровень с Р-входа Р-триггера 1 на его прямой выход, на первом входе элемента И-НЕ 4 устанавливается запрещающий уровень, на шине 6 снимается сигнал, соответствующий местоположению первого тактового импульса в последовательности импульсов, на Р-входе Р-триггера 1. уровень изменился на противоположный и на первом входе элемента И-НЕ 5 устанавливается разрешение на прохождение тактовых импульсов на вход счетчика 2, Второй тактовый импульс проходит на шину 11 (эпюра С) и переключает счетчик 2, с...

Номер патента: 1243118

Опубликовано: 07.07.1986

Авторы: Иванов, Чертков

МПК: H03K 5/156

Метки: импульсов, образцовой, следования, цифровой, частоты

...положения импульсов навыходе элемента 10 логического сложения к импульсам образцового высокочастотного генератора 1 (фиг,2 м ),Это необходимо для исключения нестабильной задержки импульсов при ихпередаче от образцового высокочастот-,ного генератора 1 к входу элемента 1совпадения. Импульсы смещаются на Ь,(фиг,2 М ). Таким образом,. последовательность импульсов на выходе элемента 11 совЬ12431падения имеет низкую стабильность мгновенной частоты.Рассмотрим работу преобразователя 2 код-напряжение, и-разрядного счетчика 5 импульсов, преобразователя б код-напряжение, триггера 12, генератора 13 пилообразного напряжения, компаратора 14, Формирователя 15 импульсов, обеспечивающих стабилизацию Фазы импульсов при передаче их с выхода элемента 11...

Номер патента: 1243119

Опубликовано: 07.07.1986

Авторы: Дмитриев, Тырсин

МПК: H03K 5/19

Метки: импульсов, последовательности, преобразования, прямоугольных

...последовательности О задерживают на одинтаКт н принимают 2-й импульс последовательности И., На третьем тактепреобразования 1-й импульс последо12431 По предложенному способу в каждом такте преобразования используют три импульса, однако можно использовать в каждом такте преобразования и любое другое (большее чем три) нечетное число импульсов, При увеличении числа импульсов эффективность преобразования возрастает, но в то жевремя очень сильно усложняется техническая реализация предлагаемого способа.Устройство, реализующее способ преобразования, .работает следующим образом,На вход распределителя 1 импульсов (фиг,2) из тактового генератора импульсов подаются тактовые импуль 50 55 вательности О, задерживают еще на один такт, 2-й импульс...

Номер патента: 1243120

Опубликовано: 07.07.1986

Автор: Осядовский

МПК: H03K 5/26

Метки: допускового, частоты
