H03K — Импульсная техника

Номер патента: 1092718

Опубликовано: 15.05.1984

Авторы: Сбытов, Такса

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...фиг. 2 а ) нулевой уровень, то К 5 -триггер 4 находится в нулевом состоянии, так как на его Р -вход с элемента ИЛИ 2 (фиг. 2 г) поступает нулевой уровень, а на 9 - вход с элемента И-НЕ 3 (фиг. 2 в) единичный. С прямого выхода И -триг. гера 4, т.е. с инверсного выхода переключательного элемента 5 (фиг.2 д) нулевой уровень поступает на входы переключательных элементов 8 и 9. Следовательно, на прямом выходе переключательного элемента 9 (фиг.2 з) нулевой уровень, а на инверсном (Фиг. 2 и ) - единичный. С выхода элемента задержки 1 (фиг. 2 б) нулевой уровень через элемент задержки 7 (фиг. 2 к) поступает на вход переключательного элемента 10, на его прямом выходе (фиг, 2 л 1 нулевой уровень, а на инверсном выходе 20 (Фиг. 2 м 1 единичный...

Номер патента: 1092723

Опубликовано: 15.05.1984

Авторы: Берсон, Седов

МПК: H03K 17/62

Метки: импульсов, распределитель

...на выходе и подготовку распределителя для следующего цикла работы. Таким образом получается система перекрывающихся на половину периода тактовых последовательностей.Контроль сбоев и неисправностей осуществляется следующим образом. Сигналы с выходов триггеров 4,6, 7, 9 распределителя подаются на входы установки в единицу триггера 1. При правильной работе распределителя тактовые импульсы на них всегда разнесены во времени не менее чем иа половину периода. Поэтому совпадение их исключается и триггер 11 находится в исходном состоянии с высоким уровнем потенциала на инверсном выходе, В это состояние триггер 1 (также как и триггер 12) устанавливается подачей сигнала на шину 14 начальной установки. Триггер 12 также находится в состоянии с...

Номер патента: 1092724

Опубликовано: 15.05.1984

Автор: Дмитренко

МПК: H03K 17/72

Метки: импульсов, распределитель

...с первым выводом третьего резистора, содержит пятый конденсатор, включенный между тактовойшиной и точкой соединения анода первого диода с вторым выводом первогорезистора, а вторые выводы второгои третьего резисторов соединены спитающей шиной.На чертеже представлена принципиальная электрическая схема устройствадля трех выходных каналов,Распределитель импульсов содержитпервый конденсатор 1, первый диод 2,первый, второй и третий резисторы3-5, а в каждом канале тиристор 6,нагрузку 7, второй, третий и четвертый конденсаторы 8-О, второй диод 11,четвертый и пятый резисторы 12,13.Нагрузка 7 включена между катодом тиристора б и общей шиной 14. Анод иуправляющий электрод тиристора б соединены с катодом диода 11 через резистор 12 и конденсатор...

Номер патента: 1092725

Опубликовано: 15.05.1984

Авторы: Антонов, Будников, Герасимов

МПК: H03K 17/945

Метки: переключатель, сенсорный

...сигнала в формирователе 9 импульсов опроса и мультиплексоре 1. Однако длительность этих импульсов значительно меньше Т/2 и уровень "1" с прямого выхода 3 -триггера 10 касания блокирует элементы 11, 14 ИЛИ предустановки и ошибки в последующих тактах данной строки . На выходах элементов 11, 14 ИЛИ предустановки (фиг.2 м и Зи) и ошибки (фиг.2 т и 3 и) в этих тактах присутствует уровень 1н 11 Б пятом такте строки управляющие импульсы отрицательной полярности ( фиг. 2 е и 3 ц ) с третьего выхода дешифратора 6 поступают на 5 -вход Э-триггера 12 записи и С-вход дополнительного счетчика 13, Первый же из этих импульсов после включения источника питания устанавливает 3 -триггер 12 записи в "единичное" состояние. Последующие импульсы только...

Номер патента: 1092726

Опубликовано: 15.05.1984

Авторы: Громов, Касаткин, Лавров

МПК: H03K 19/08

Метки: инжекционных, интегральных, коллективного, линиями, передачи, пользования, согласования, схем

...с шиной питания, а база - сколлектором транзистора второго типапроводимости, база которого черезвторой резистор соединена с его эмит"тером и шиной питания, управляемыйисточник тока выполнен на третьемтранзисторе первого типа пронодимости, коллектор которого через третийрезистор соединен с шиной питания,змиттер подключен к выходу управляемого источника тока, а база подключена через четвертый резистор кшине питания, к входу управлениясостоянием и базе многоэмиттерноготранзистора первого типа проводимости, коллектор которого через пятыйрезистор соединен с базой транзистора второго типа проводимости, аэмиттеры соединены с информационными входами устройства,На чертеже представлена принципиальная схема предложенного...

Номер патента: 1092727

Опубликовано: 15.05.1984

Автор: Музыченко

МПК: H03K 19/23

Метки: пороговый, элемент

...И соединен с входом элемента задержки, выход которого соединен с прямым входом вспомогательного элемента ЗАПРЕТ.На фиг.1 показана структурная схема устройства; на Аиг.2 - показан пример реализации блока формирования пачек импульсов; на Фиг.3 - блок сброса. Пороговый элемент содержит сканирующий мультиплексор 1, генератор 2 тактовых импульсов, элемент ИЛИ 3, счетчик 4 и триггер 5, выход которого соединен с выходом 6 порогового элемента, входы 7 единичного веса которого соединены с входами сканирующего мультиплексора 1, тактовый вход и информационный выход которого соединены соответственно с выходом генератора тактовых импульсов 2 и первым входом элемента ИЛИ 3, выход которого соединен со счетным входом счетчика 4, выход которого...

Номер патента: 1092729

Опубликовано: 15.05.1984

Авторы: Зелянин, Масленкова

МПК: H03K 23/00

Метки: времени, отметок, формирования

...первого элемента 9 ИЛИ и вхо 1дом запрета формирователя 5 отметок времени через третий элемент 19 ИЛИ, второй вход которого соединен с вы-. ходом второго триггера 20 и первым входом третьего элемента 21 совпадения. Первый и второй входы второго триггера 20 подключены соответственно к выходу четвертого элемента 22 совпадения и выходу четвертого элемента 23 ИЛИ резервного канала, первый вход которого подключен к выходу второго триггера резервного канала, а второй вход - к выходу пятого элемента 24 совпадения, первый вход которого соединен с выходом первого кнопочного переключателя 25, а второйвыход - с выходом первого элемента.15 совпадения, первый вход блока 13 запуска соединен с виной сигнала установки через третий элемент 21...

Номер патента: 1092730

Опубликовано: 15.05.1984

Авторы: Воробьев, Гаврилова, Гремяко, Гусаров, Лассан

МПК: H03K 23/00

Метки: деления, делитель, импульсов, коэффициентом, переменным, следования, частоты

...выходу триггера начала счета, а выход переносаи-го счетчика импульсов подключенк третьему входу второго элементаИЛИ, выход которого подключен к входу разрешения установки третьегосчетчика импульсов, а К-входы первого и второго триггеров управления подключены к выходу первого элемента И.На чертеже приведена структурнаясхема предложенного делителя.На чертеже обозначено: 1-1 - 1-4,. " . 1-и-счетчики и пульсов 21 3 - 5 дешифраторы циклов; 4,5 - триггеры управления; 6 - элемент ИЛИ; 7 - элемент задержки; 8 - дешифратор нуля;9 - триггер начала счета; 0,11 элементы И, 12 - элемент ИЛИ; 13 - 10 триггер записи; 14 щ 1, 14 4, 151, 15 щ 4, 161 - 16=п - 2 - группы информационных входов, целителя, 1-выходы счетчика 1-3 соединены с соответствующими...

Номер патента: 1094034

Опубликовано: 23.05.1984

Авторы: Бадаев, Горшков, Степанцов

МПК: H03K 19/23

Метки: выборки, мажоритарной, сигнала

...счетчика 3, тактовая шина 7 - с информационным входом двухразрядного счетчика 3, выходы первого и второго разрядов которого соединены соответственно с другими входами элемента И 6, выход которого подключен к до- полнительной выходной шине 11. Устройство работает следующим образом.Перед началом выборки сигнала (или после нее) подачей по шине 9 сброса устройства сигнала сброса производится обнуление двухразрядного сдвигового регистра 1 и двухразрядного счетчика 3. Рассмотрим вначале прием комбинаций 111,110,000,001, а затем 101,010,011, и 00 (разряды поступающие в устройство первыми по" казаны слева). По информационной шине 8 устройства трижды поступает сигнал, равный " 1", причем сбой или ошибка в вычислениях может иметь место в любом...

Номер патента: 1094135

Опубликовано: 23.05.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/281

Метки: генератор, импульсный

...элементе И, причем второй вход первогологического элемента соединен с второй входной шиной, а входы второгологического элемента соединены свходами элемента ИСКЛЮЧАЮЩЕЕ ИЛИ,второй вход которого соединен с выходом компаратора,На чертеже приведена схема импульсного генератора.Импульсный генератор содержит компаратор 1, неинвертирующий вход которого соединен с точкой соединенияпервых выводов первого резистора 2и конденсатора 3, второй вывод конденсатора 3 соединен с выходом первого логического элемента 4, второйвывод первого резистора 2 соединенс первым входом первого логическогоэлемента 4 и выходом инвертора .5, вход которого соединен с выходомкомпаратора 1, инверсный вход которого соединен с точкой соединенияпервых выводов второго 6 и...

Номер патента: 1094137

Опубликовано: 23.05.1984

Автор: Пащенко

МПК: H03K 3/64

Метки: импульсов, последовательности, формирователь

...22,блок 23 инверторов, элемент г(2 И) - гИЛИ-НЕ 24, элемент 25 задержки натакт, формирователь 26. 20Рассмотрим формирователь последовательности импульсов при ш=4, т 1 =1,г,=З, г=2, г 1 =3, и = 9,Для получения исходной последовательности с периодом длительности, 25равным, например, 199 тактам, в формирователе по окончании формирования 199-го двоичного символа последовательности осуществляется переходк генерации 1-го символа периода.Для этого необходимо занести в регистр 13 блока 4 код 011001110, врегистр 14 блока 4 - вектор0001000100011111, в регистры 21 блоков 9 - коды 1,100,10,110, в регистры 22 блоков 9 - коды 10, ХХХ 10011,35Х 110, Х 0011100 (Х - или нуль илиединица) .Далее формирователь последовательности импульсов работает...

Номер патента: 1094138

Опубликовано: 23.05.1984

Автор: Мительман

МПК: H03K 3/64

Метки: импульсов, серий, формирователь

...содержит и триггеров 1 и элемент И-ЯЕ 2. Первые 3 установочные входы всех триггеров соединены с первыми входами всего устройства. Выход каждого предыдущего триггера подключен к второму 4, объединенному по ИЛИ с первым, установочному входу последующего триггера. Выход 5 триггера последнего разряда подключен к первому входу элемента И-НЕ 2, второй вход которого соединен с шиной тактовыхимпульсов, а выход подключен к тактовым входам триггеров. Устройство работает следующимобразом,Исходным состоянием устройстваявляется состояние, характеризуемое5 наличием высокого потенциала, чтосоответствует отсутствию информациив формирователе. При поступлении нулевого импульса на первый 3 установочный вход триггера последнего ряда1 О он переходит в...

Номер патента: 1094139

Опубликовано: 23.05.1984

Авторы: Готовский, Лобунец, Сидоров, Фираго

МПК: H03K 3/72

Метки: генератор, импульсов, линейно-изменяющейся, частотой

...гхода 139 4ми элемента 8 задержки и генератора14 образцовой длительности импульса,вькод которого соединен с управляющими входами первого 11 и второго12 элементов ЗАПРЕТ.По шине 15 подается команда наначало работы устройства, шина 16предназначена для предварительноговвода в первый счетчик 3 импульсовначального коэффициента деленияпервого управляемого делителя 2 частоты, шина 17 является выходомустройства.На временной диаграмме (фиг. 2)обозначены дискретные значения Г 1,Е .частоты на вькоде устройства (шнна 17, фиг. 1) в течение,соответственно первого 6, второгоАе , третьего Ь, и четвертого Ьс2 финтервалов времени линейной частотнои развертки; дискретные значенияЕ, Е частоты на вькоде устройствав течейие соответственно произвольно...

Номер патента: 1094140

Опубликовано: 23.05.1984

Авторы: Грейвулис, Рыбицкий

МПК: H03K 4/08

Метки: генератор, пилообразного

...операционного усилителя и потенциальной обкладкой конденсатора, затвор. голевого транзистора соединен с ин вертирующим входом, операционного . усилителя, а сток полевого транзистора через резистор соединен с общей шиной устройства.50На чертеже приведена принципиальная электрическая схема генератора пилообразного напряжения.Устройство содержит операционный усилитель 1, собранный по схеме повторителя напряжения, конденсатор 2, потенциальная обкладка которого соединена с истоком полевого транзистора 3, резистсю 4, токоограничивающую цепь 5, включенную между выходом операционного усилителя 1 и потенциальной обкладкой конденсатора2, затвор полевого транзистора 3соединен с инвертирующим входом операционного усилителя 1, а сток полевого...

Номер патента: 1094141

Опубликовано: 23.05.1984

Авторы: Дмитриев, Евгеньев, Тукмаков

МПК: H03K 9/06

Метки: компаратор, фазовый

...с информационными входами интеграторов 4 и 5, управляющие входы которых связаны с первые выходом формирователя 1 импульсов. Второй выход формирователя 1 импульсов подключен к управляющим входам формирователей 2 и 3 импульсов, первые вхо-ды которых подсоединены к выходам интеграторов 4 и 5 соответственно. Выход источника 7 опорного напряжения соединен с вторыми входами формирователей 2 и 3 импульсов, выхо" ды которых подключены к первому и второму информационным входам интегратора 6. соответственно. Выход опорного генератора 8 импульсов подсоединен к первому входу элементаИ-НЕ 9, второй и третий входы которого соединены соответственно с выходами формирователей 2 и 3 импульсов,(6) а-ш-Ь. 3Выход элемента И-НЕ 9 подключен к третьему...

Номер патента: 1094147

Опубликовано: 23.05.1984

Автор: Серегин

МПК: H03K 17/28

Метки: времени, реле

...компаратора13, определяется соотношением сопротивлений резисторов 10 и 11 и выбирается из условияЩи, макс,12 где (1 ь,1 к.макс, - максимальное выходноенапряжение операционного усилителя 2Уровни порогов срабатывания ком паратора 13 по инвертирующему и неинвертирующему входам определяются соотношением сопротивлений резисторов 15-17 и выбираются.из условия -фф.мфдг-"-к- - "м- - к-,г-:г) и (г 116 17 6 16 17 где И, 0 - соответственновыем мокс.максимальное выходное напряжение и напряжение смещения нуля операционного усилителя 14.Устройство работает следующим образом. Работа реле времени начинается с момента подачи напряжения питания, при этом на выходе операционного усилителя 7 устанавливается напряжение отрйцательной полярности, которое...

Номер патента: 1094148

Опубликовано: 23.05.1984

Авторы: Лифарь, Могилевский, Намитоков

МПК: H03K 17/567

Метки: быстродействующее, коммутационное

...отключающего импульса, уzравляющая обмотка привода снабжена отводом и дополнительно. введена бО цепь из последовательно соединенных тиристора и конденсатора, через ко" торую отвод управляющей обмотки привода. подключен к тиристору полупроводникового элемента, . 5 На чертеже. показан пример принципиальной электрической схемы устройства для выключения постоянного тока.Коммутационное .устройство содержит силовые контакты 1, быстродействующий привод принудительного раз. мыкания контактов с управляющей обмоткой 2, шунтирующий силовые контакты полупроводниковый элемент, выполненный в виде параллельно включенных тиристора 3 и диода 4; подключенную параллельно тиристору 3 цепь, состоящую из последовательно соединенных обмотки 2...

Номер патента: 1094149

Опубликовано: 23.05.1984

Автор: Кучеров

МПК: H03K 17/567, H03K 17/60

Метки: выключатель, переменного

...соединен с катодом первого стабилитрона, сток - с вторым выводом первого резистора, а затвор через третий резистор ивторой стабилитронс анодом и катодом тиристора соответственно, база биполярного транзистора соединЕна с анодом первого стабили трона и через последовательнуюВС- цепь с катодом первого стабилитрона.На чертеже изображена схема выключателя переменного тока.Нагрузка 1 включена в сеть переменного тока последовательно с диодным мостом 2, в диагональ постоянного тока которого включен тиристор 3. К точке соединения нагрузки с сетью переменного тока через диод 4 и резистор 5 подключен первый стабилитрон б. База биполярного транзистора 7 соединена с анодом стабилитрона б. Конденсатор 8 соединяет катод стабилитрона б с анодом...

Номер патента: 1094150

Опубликовано: 23.05.1984

Авторы: Громов, Игумнов, Костюнина, Лапшин, Масловский

МПК: H03K 19/00

Метки: уровней

...тем,что в преобразователь уровней, содер жащий входной МДП-транзистор, затворкоторого подключен к входу преобразователя, исток - к общей шине иэмиттеру выходного транзистора типап-р-п, коллектор которого подключенк. выходу преобразователя, первый вывод резистора подключен к шине питания, введены два транзистора типар-п-р, коллектор первого транзистораподключен к второму выводу резистора, база - к стоку входного МДП-транэистора, эмиттер - к коллектору второго транзистора, база которого подключена к общей шине, а эмиттер - кбазе выходного транзистора.На чертеже представлена принципиальная схема преобразователя уровней.Преобразователь уровней содержитвходной МДП-транзистор 1, затвор которого подключен к входу 2 преобразо"вателя,...

Номер патента: 1094151

Опубликовано: 23.05.1984

Авторы: Гайдуков, Дементьев, Крупнов, Титов

МПК: H03K 19/23

Метки: мажоритарное

...блоки 1-3, элементы 4-6, контроля, лоГические элементы ИЛИ-НЕ 7-9, логические элементы И 10-12, логический эле" мент ИЛИ 13. .ю 5 Входы логического элемента ИЛИ-НЕ7 подключены к выходам резервируемыхблоков 1 и 2, входы логического элемента ИЛИ-НЕ 8 - к выходам резервируемых блоков 2 и 3, входы логическогоэлемента ИЛИ-НЕ 9 - к выходам резервируемых блоков 3-1, Входы логическо;го элемента ИЛИ 13 соединены с выходами логических элементов И 10-12,Устройство работает следующимобразом.В исходном состоянии, когда резервируемые блоки 1-3 исправны, на выходах элементов 4-6 контроля устанавливается единичный сигнал, свидетельствующий об отсутствии ошибок в каналах. Логические элементы 7-12 пропускают выходные сигналы с резервируемыхблоков...

Номер патента: 1095360

Опубликовано: 30.05.1984

Автор: Голоколосов

МПК: H03K 3/027

Метки: мультивибратор

...исключается введением вспомогательного логического элемента 3 - если при включении на выходах логических элементов 1 и 2 установятся одинаковые высокие потенциалы, то на их входах будут нулевые потенциалы, а из-за этого на выходе логического элемента 3 появится высокий потенциал, который через резисторы 6 и 7 действует на входы логических элементов 1 и 2, изменяя проводимость каналов МОП- или МДП-структур. Из-за неравенства плеч начинается автоколебательный режим работы, описанный выше. Далее на процессы логический 1 10953Изобретение относится к импульснойтехнике и может быть использовано, например, в задающих генераторах ключевых стабилизаторов или в управляемых мультивибраторах системы АПЧ и ф строчных разверток...

Номер патента: 1095361

Опубликовано: 30.05.1984

Автор: Гусев

МПК: H03K 3/284

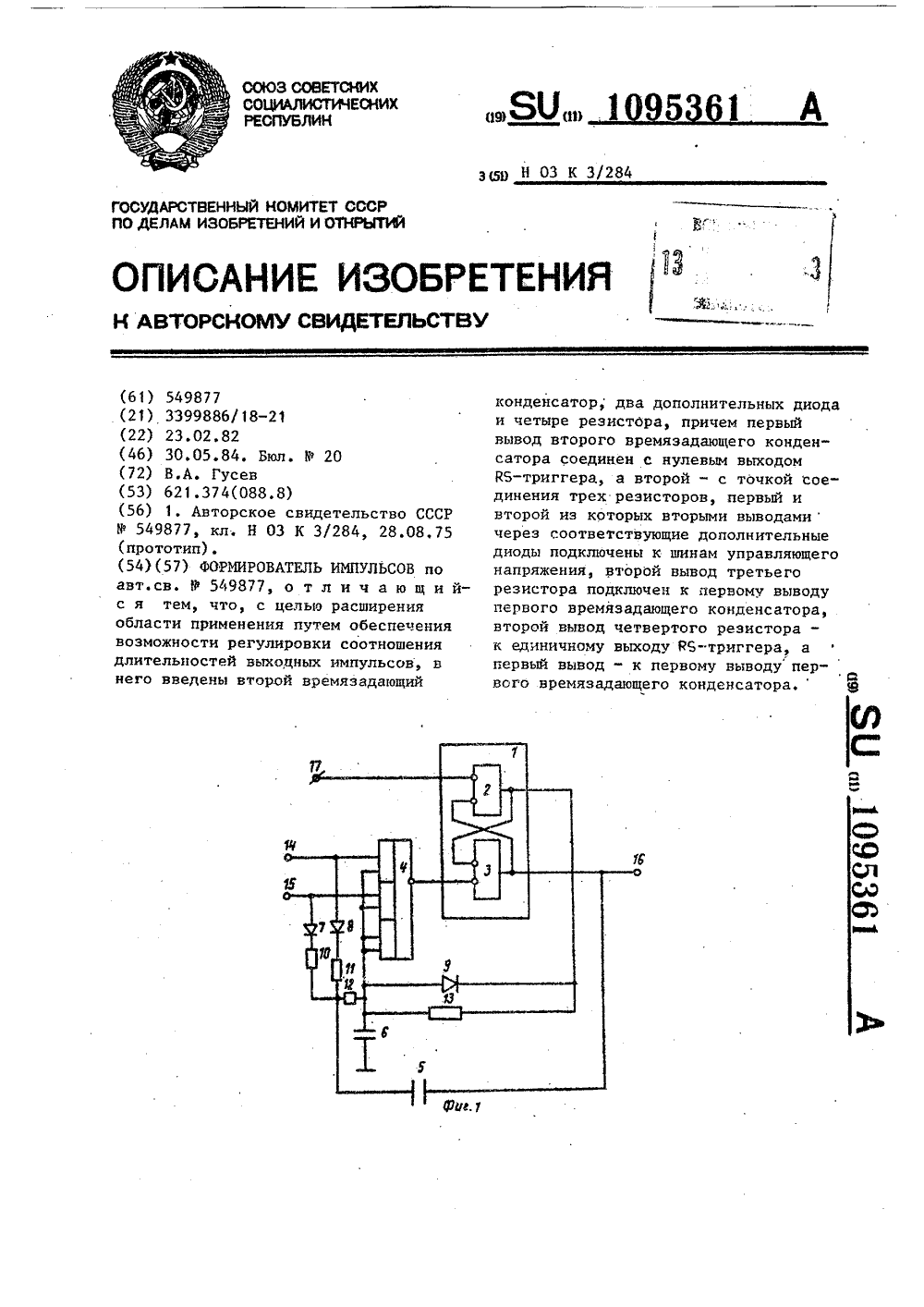

Метки: импульсов, формирователь

...входами, выполненный на логическом элемен 35те 2 ИИИ-ИЛИ-НЕ, а каждый из двухвходов логического элемента 2 ИИИИЛИ-НЕ объединен и подключен к анодудиода и к одному из выводов времязадающего конденсатора, а.управляющие 40входы, кроме одного, подключены соответственно к двум шинам управления,введены второй времязадающий конденсатор, два дополнительных диода ичетыре резистора, причем первый вывод 45второго времязадающего конденсаторасоединен с нулевым выходом Р 5"триггера, а второй - с точкой соединениятрех резисторов, первый и второй изкоторых вторыми выводами через соот 50ветствующие дополнительные диодыподключены к шинам управляющего напряжения, второй вывод третьего резистора подключен к первому выводу первого времязадаюшего...

Номер патента: 1095362

Опубликовано: 30.05.1984

Автор: Молодцов

МПК: H03K 3/286

Метки: релейный, триггер

...контактную группу 1, резисторы 3 и 4, первую параллельную ЙС-цепь 2 и оптоэлектронные ключи 8 и 9, первые выводы входных элементов которых соединены с первыми выводами резисторов 3 и 4, вторые выводы которых соединены соответственно с размыкающим контактом 5=1 и замыкающим контактом 5=2 дистанционного переключателя 5, переклю" чающий контакт 5=3 которого через первую параллельную КС -цепь 2 подключен к переключающему контакту 1=1 управляющей контактной группы 1, замыкающий контакт 1=2 которой подключен к первой шине 10 питания, и к первым выводам обмоток дистанционного переключателя 5, вторые выводы входных элементов и первые выводы выходных элементов оптоэлектронных ключей 8 и 9 подключены к второй шине 11 питания, введены первый и...

Номер патента: 1095363

Опубликовано: 30.05.1984

Автор: Богданович

МПК: H03K 3/29

Метки: мостовой, триггер

...базы соответственно через шестой и седьмой резисторы - к шине питания, эмиттеры пятого и шестого транзисторов первого типа проводимости подключены к общей шине, базы - соответственно к первому и второму входам устройства, коллекторы - к первым выводам восьмого и девятого резисторов, дополнительные эмиттеры первого и второго транзисторов подключены к первым выводам восьмого и девятого резисторов, вторые выводы которых подключены соответственно к коллекторам второго и первого транзисторов, а дополнительные эмиттеры третьего и четвертого транзисторов подключены соответственно к вторым выводам пятого и четвертого резисторов.При этом первый, второй, пятый и шестой транзисторы и первый, второй, восьмой и девятый резисторы выполнены на одном...

Номер патента: 1095364

Опубликовано: 30.05.1984

Авторы: Зябко, Пекарь

МПК: H03K 3/53

Метки: высокого, генератор, импульсов

...заряда накопительных конденсаторов.Поставленная цель достигается тем, что в генератор импульсов высокого напряжения введены дополнительные резистор и управляемый разрядник, причем дополнительный управляемый разрядник подсоединен параллельно источнику питания, выход которого подключен через дополнительный резистор к части цепи зарядно-разрядных резисторов с величиной сопротивления, неравной величине сопротивления остальных эарядно-разрядных резисторов, причем величина сопротивления дополнительного резистора равна величине суммарного сопротивления той части цепи зарядно-разрядных резисторов, к котороц подключен источник питания. На чертеже изображена электрическая принципиальная схема генератора импульсов высокого напряжения. Генератор...

Номер патента: 1095365

Опубликовано: 30.05.1984

Автор: Иванцов

МПК: H03K 3/53

Метки: генератор, импульсов

...С этого момента энер, оставшаяся в емкостном накопие 2 энергии, выделяется одноврено в нагрузке 3 и дополнительнойрузке 9, производя дополниьную работу,Экономический эффект при эксплуаии предлагаемого генератора имьсов тока достигается эа счет поения эффективности использоваэлектрической энергии, запасенв емкостном накопителе энергии.равенстве сопротивлений основи дополнительной нагрузок рациоьно может быть использовано ф 253ргии, сохранившейся в емкостномопителе энергии после выделениясимума мощности в основной нагрузке,862 Попписноед, ул.Проектная, 4 Изобретение относится к электро- доп технике, в частности к технике боль- ты ших импульсных токов, и может быть ную использовано в электроимпульсных ном установках различного...

Номер патента: 1095366

Опубликовано: 30.05.1984

Авторы: Анисифоров, Анишин

МПК: H03K 3/84

Метки: генератор, импульсов, потока, случайного

...генератор импульсов, триггер идва элемента И, информационные входы которых объединены и являются, входом равновероятностного двухполюсника, выход высокочастотного генератора соединен со счетным входом триггера, прямой и инверсный выходы которого соединены соответственно с управляющими входами первого и вто" рого элементов И, выходы которых являются первым и вторым выходами равновероятностного двухполюсника.На чертеже приведена структурная схема генератора.Генератор случайного потока импульсов содержит источник 1 пуассоновского потока импульсов, равновероятностный двухполюсник 2, элемент 3 задержки, счетчик 4 импульсов, дешифратор 5, блок 6 элементов И, многовходовой элемент 7 ИЛИ, многовходовой .элемент 8 И, элемент 9 НЕ,...

Номер патента: 1095368

Опубликовано: 30.05.1984

Автор: Кот

МПК: H03K 4/02

Метки: генератор, ступенчатого, управляемый

...7, 5последовательно включенные между разрядными выходами первого кольцевогорегистра 8 и дополнительной группойвходов элемента 6 переключения, блок11 элементов ИЛИ, состоящий из К 1 Оэлементов, блок 12 элементов И, состоящий из К элементов, К-входовойэлемент 13 ИЛИ, регистр 14 сдвига,регистр 15 памяти, причем вторые входы К элементов И блока 12 подключены 15к соответствующим выходам второгокольцевого регистра 9, второй входрегистра 14 сдвига подключен к выходугенератора 5 тактовых импульсов, атретий вход регистра 14 сдвига и записывающий вход регистра 15 памятиобъединены с входом второго кольцево".го регистра 9.На фиг, 2 приведены:а - период следования импульсовна выходе генератора 5 тактовых импульсов,б - распределение импульсов...

Номер патента: 1095369

Опубликовано: 30.05.1984

Авторы: Желтов, Хитрово

МПК: H03K 4/04

Метки: пилообразно-параболических, сигналов, формирователь

...входом черезпараллельно включенные первый конденсатор 2 и первый ключ 3, управляющий вход которого соединен с выходомисточника 4 управляющих импульсов, 5второй операционный усилитель 5, выходом подключенный к инвертирующемувходу через параллельно включенныевторой конденсатор 6 и второй ключ 7,управляющий вход которого соединенс выходом источника 4 управляющихимпульсов, первый и второй резисторы 8, 9, соединенные соответственнос инвертирующими входами первого ивторого операционных усилителей, третий операционный усилитель 10,инвертирующим входом подключенныйчерез третий резистор 11 к выходувторого операционного усилителя ичерез четвертый резистор 12 - к собственному выходу, пятый, шестой,седьмой, восьмой, девятый, десятыйрезисторы 13-18,...

Номер патента: 1095370

Опубликовано: 30.05.1984

Авторы: Круглов, Максимов

МПК: H03K 4/06

Метки: генератор, треугольного

...по амплитуде, а также низкая точность работы.Цель изобретения - расширение функциональных воэможностей путем обеспечения формирования треугольного напряжения модулированного по амплитуде, при одновременном повышении точности работы.Поставленная цель достигается тем, что в генератор треугольного напряжения, содержащий дифференциальный усилитель, первый вход которого соединен с источником модулирующего напряжения, а второй вход через первый ключ - с общей шиной, выход диф- ф ференциального усилителя подключен к входу интегратора, выход которого соединен с первым входом компаратора, выход которого подключен к управляющему входу первого ключа, введен вто рой ключ, сигнальный выход которого соединен с третьим входом дифференциального...
