H03K — Импульсная техника

Номер патента: 1173554

Опубликовано: 15.08.1985

Авторы: Земкина, Кричковский, Маслий, Серга

МПК: H03K 23/00

Метки: делитель, управляемый, частоты

...9, выход первого элемента И 8 соединен со счетным входом первого счетчика 2 импульсов, информационный вход которого соединен с выходом первого устройства 4 записи обратного кода, информационный вход которого соединен с шиной 11 информационного входа и с информационным входом второго устройства 5 записи обратного кода, вход управления которого соединен с нулевым выходом триггера 6, а вход управления первого устройства 4 записи обратного кода соединен с единичным выходом триггера 6. Кроме того, устройство содержит дополнительный триггер 12 и дополнительный элемент И 13, первый вход которого соединен с выходом допол нительного триггера 12, вход запуска которого соединен с выходом элемента ИЛИ 7, вход сброса - с выходной шиной 1 и с выходом...

Номер патента: 1173555

Опубликовано: 15.08.1985

Автор: Вохмянин

МПК: H03K 23/74

Метки: импульсного, питания, пропадания, счетчик-регистратор

...Н. Швыдкая Заказ 5078/55 Изобретение относится к импульсной технике и может быть использовано для регистрации фактов пропадания напряжения питания при разработке и испытаниях устройств автоматики.Целью изобретения является упрощение устройства,На, чертеже йхрдставлена принципиальная схема., счетчика регистратора импульсного.про 1 тадания напряжения питания.В счетчике-регистраторе импульсного пропадания напряжения питания, содержащем ключевой элемент 1, электромеханический счетчик 2, конденсатор 3, диод 4, первый 5 и второй 6 резисторы, первые выводы которых объединены, первый вывод обмотки электромеханического счетчика 2 подключен к первому выводу конденсатора 3, второй вывод которого через ключевой элемент 1 подсоединен к второму...

Номер патента: 1175016

Опубликовано: 23.08.1985

Автор: Крехов

МПК: H03K 3/037

Метки: триггер

...наб., д.4/5филиал ППП "Патент", г.ужгород, ул,Проектная 11750Изобретение относится к микроэлектронике и может быть использова-но в радиоэлектронных устройствах и, в частности в цифровой технике.Целью изобретения является расши" рение функциональных возможностей за счет введения дополнительного уп" равления работой триггера по шине управления.На чертеже приведена схема триг- О гера.Триггер содержит элементы 1-6 И-НЕ, информационную шину 7, шину 8 управления и тактовую шину 9.На чертеже выход элемента 1 И-НЕ 15 соединен с первыми входами элементов 2 и 3 И-НЕ, выход последнего из которых соединен с первым входом элемента 5 И-НЕ, выход которого соединен с первым входом элемента 6 20 И-НЕ, выход которого соединен с вторым входом элемента 5...

Номер патента: 1175017

Опубликовано: 23.08.1985

Автор: Турченков

МПК: H03K 3/28

Метки: генератор, релаксационный

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.4/5ра %т Филиал ППП "Патент", г.ужгород, ул.Проектная,4 1 1175Изобретение относится к устройст" вам импульсной техники и предназначено для формирования коротких импульсов с высокой скважностью.Цель изобретения - расширение об ласти применения релаксационного генератора путем формирования импульсов с максимально возможной и неизменяющейся при перестройке частоты амплитудой.10На чертеже изображена схема генератора.Генератор содержит релаксационныйключ 1 на транзисторах 2 и 3 и резис" торе 4, конденсатор 5 и первый 15 резистор 6, соединяющие эмиттер тран" зистора 2 с общей шиной, источник 7 напряжения, диод 8, соединяющий источник 9 напряжения с базой транзистора...

Номер патента: 1175018

Опубликовано: 23.08.1985

Авторы: Бугаев, Шуть, Ярмолик

МПК: H03K 3/84

Метки: генератор, кодов, псевдослучайных«

...два в цепи обратной связи и 15и элементов И 4, и элементов И 5 спрямыми и инверсными входами, игрупп 6 по (и) элементу И в каждойгруппе, которые соединены с входамии элементов ИЛИ 7, генератор 8 одиночных импульсов, соединенный с регистром 3, блок 9 задания веса кода,соединенный с выходом генератора 1и с входом регистра 2 (фиг, 1). 018 гблеров, переведенных. в единичное состояние, безразличны однако для воспроизводимости псевдослучайных кодов постоянны. При включении питания на выходе генератора 8 одиночных импульсов генерируется единичный импульс, под действием которого код, набранный на тумблерном наборе блока 9 задания веса кода заносится на регистр 2, а регистр 3 с сумматором по модулю два в цепи обратной связи устанавливается в...

Номер патента: 1175019

Опубликовано: 23.08.1985

Авторы: Левинский, Чистяков

МПК: H03K 5/13

Метки: задержанных, импульсов, формирователь

...состоянии на управляющих шинах 11 нулевые уровни, н входной шине 8 присутствуют импульсы тактовой частоты. На выходе 50 элемента НЕ 7 - импульсы, инверсные тактовым. На входной шине 9 входные импульсы отсутствуют. Нулевой уровень инверсного выхода элемента 2 совпадения удерживает 55 по установочному входу двоичный счетчик 3 в нулевом состоянии. На одном выходе дешифратора 4, дешифрирую 19 2щем нулевое состояние двоичного счетчика 3, периодически появляются импульсы нулевого уровня, совпадающие по времени действия с тактовыми. На выходах группы элементов ЗАПРЕТ 5 - нулевые уровни, а на выходах остальных элементов - единичные. Перед началом работы на одной из управляющих шин 11 устанавливается единичный уровень, а на остальных - нулевые...

Номер патента: 1175020

Опубликовано: 23.08.1985

Авторы: Колышкин, Малюков

МПК: H03K 5/13

Метки: задержки, регулируемой

...9 совпадения, выход которого соединен с тактовым входом Р-триггера 6, а второй вход элемента 9 совпадения подключен к выходу элемента И-НЕ 10 первшй вход которого соединен с инверсным входом Р-триггера 11, а второй вход элемента И-НЕ 10 соединен с выходом триггера 7 и входом установки триггера 11, причем тактовые входы Э-триггеров 7, 8 и 11 подключены к счетному входу счетчика 1, выход блока 2 сравнения соединен с информационным входом Р-триггера 8, а информационные входы Р-триггеров 7 и 11 подключены к источнику сигнала логической единицы. Устройство работает следующим образом,На счетный вход счетчика 1 поступают импульсы с частотой повторения Г . При этом происходит периодиоческое изменение кода, записанногов счетчике 1 с периодом 1...

Номер патента: 1175021

Опубликовано: 23.08.1985

Авторы: Гойхман, Добровинский, Фланчик

МПК: H03K 5/19

Метки: импульсов, последовательности

...второго элемента ИЛИ 9 и с 451,2т входами индикатора 11,выход второго элемента ИЛИ 9 является выходом устройства.Устройство для контроля последовательности импульсов работает следующим образом,КонтролируемьпЪ сигнал первогоканала с первой входной шины 1,1поступает на вход формирователя 2. 1импульсов и одновременно на вход 55первого элемента 3.1 задержки, Снимаемый с выходов элементов 2.1 и3. 1 сигнал объединяется на элементе И 8.1 и поступает на первый входпервого . элемента ИЛИ 5 и одновременно на второй вход первого элемента 7.1 запрета. С выхода первогоэлемента ИЛИ 5 контролируемый сигналпоступает на вход коммутатора 6.При совпадении контролируемогосигнала, пришедшего с первого выхода коммутатора 6 на первый входсоответствующего...

Номер патента: 1175022

Опубликовано: 23.08.1985

Авторы: Козловский, Тарасевич

МПК: H03K 5/19

Метки: импульсов, серий

...ивходу сброса регистра 3 в ноль,а выход соединен с вторым входомэлемента И 11, выход которого подклю -чен к первому входу триггера 10,второй вход которого подключен кшине 12 "Продолжить контроль", пер 45вый выход подключен к шине 13 "Сбой",а второй выход соединен с тактовымвходом регистра 3. На Фиг. 1 показанышины 14 индикации. Устройство работает следующим 50 образом.Контролируемые серии импульсов, поступающие на входные шины 4 устройства (фиг. 2 а,8,6), могут быть сдвинуты во времени друг относи тельно друга и иметь разную длительность. При наличии импульсов на всех шинах 4 устройства (интер 022 2 вал времени 1 - С) и совпадении их в течение времени, достаточного для надежного функционирования элементов, входящих в его состав, по...

Номер патента: 1175023

Опубликовано: 23.08.1985

Авторы: Бахтин, Федоров, Фокин

МПК: H03K 17/00

Метки: коммутатор

...шинного формирователя 25. 1(25.М) и с входами группы управляемых вентилей 28.1 023 428.1(28.М) по числу И каналов в группе, входы группы управляемых вентилей 27.1(27.М) соединены с выходами дешифратора 24.1(24.М), группу элементов ИЛИ 30.1(ЗО.М), группуИ каналов 31,1(31.М) и инвертор 32.1(32.М), причем первая и вторая , группы входов группы элементов ИЛИ 30.1(ЗО.М) соединены с выходами групп управляемых вентилей 27.1(27.М) и 28.1(28.М) соответственно, а выходы группы элементов ИЛИ 30.1(ЗО.М) - с управляющими входами группы Я каналов 31,1(31 М), управляющий вход группы управляемых вентилей 27,1(27,М 7 соединен с выходом инвертора 32.1(32.М) а управляющий вход группы управляемых вентилей 28.1(28.М) и вход инвертора 32.1(32.М) - с четвертой...

Номер патента: 1175024

Опубликовано: 23.08.1985

Авторы: Свиридов, Федотов

МПК: H03K 17/16, H05K 10/00

Метки: генератор, резервированный

...счетному входутриггера 4, инверсный выход триггера 4 соединен с вторым входом элемента 12 И, выход которого подключенк К-входу триггера 11, выход которого соединен с К-входом триггера 3,выход которого подключен к первому40входу элемента 13 И, выход элемента 13 И соединен с вторым входомэлемента 7 И и с входом инвертора 5выход которого подключен к вторымвходам элементов 6 и 8 И, выход основного генератора 2 подключен ксчетному входу триггера 11, выходтриггера 4 соединен с вторым входомэлемента 13 И. Устройство работает следующим 50 образом.Импульсы с выхода основного генератора 2 поступают на счетный вход триггера 11 и. фронтом импульсов ои устанавливается в состояние "1". 55 Сигнал логической "1" с выхода триггера 11 устанавливает...

Номер патента: 1175025

Опубликовано: 23.08.1985

Авторы: Павлов, Салмин

МПК: H03K 17/56

Метки: индуктивную, коммутирующим, нагрузку, тиристором

...для подключения сети переменного тока к индуктивным нагрузкам в электронных системах, содержащих высокочувствительные элементы с низкой помехозащищенностью.Цель изобретения - снижение уровня наводимых помех в момент подключения к сети индуктивной нагрузки за счет исключения выбросов тока.На фиг. 1 показана функциональная схема устройства управления тиристором, коммутирующим индуктивную нагрузку, на фиг.2 " временные диаграммы переходного процесса при подключении индуктивной нагрузки к сети переменного тока в момент максимума. сетевого напряжения,Устройство содержит формирователь 1 синхроимпульсов, формирователь 2 импульсов запуска, элемент 2 И 3, инвертор 4, Й 5 -триггер 5, усилитель 6 мощности, тиристор 7, нагрузку 8, элемент 9...

Номер патента: 1175026

Опубликовано: 23.08.1985

Авторы: Зайдман, Осипов, Ройтман

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...следующим образом,В исходном состоянии закрыты все временные селекторы 11,1 п и открыты все дополнительные временные селекторы 21,2 п, что означа" ет подключение выхода повторителяв напряжения. ко всем нагрузкам 3,3. Затем сигналом от блока 4 управления закрывается первый дополнительный временной селектор 2 и открывается первый временной селектор 11, что означает подключение входной шины 5 к первой нагрузке 31. Каждый очередной сигнал с блока 4 управления закрывает предыдущий временной селектор 1 и открывает последующий временной селектор 1 с +1.Таким образом, за счет подключения к входной шине 5 в каждый момент времени не более одной нагрузки 3, на которой до этого присутствовало пониженное напряжение с выхода повторителя 6...

Номер патента: 1175027

Опубликовано: 23.08.1985

Автор: Стрюков

МПК: H03K 17/60

Метки: ключ, транзисторный

...относится к импульсной технике и может быть использовано в импульсных транзисторных усилителях.Цель изобретения - повышение КПД транзисторного ключа за счет снижения мощности, рассеиваемой на реэистивном датчике тока.На чертеже представлена схема . транзисторного ключа.Транзисторный ключ содержит первый 1 и второй 2 транзисторы одного типа проводимости, третий транзистор 3 другого типа проводимости, триггер 4, четыре резистора 5-8, причем коллектор первого транзистора 1 подключен к выходной шине 9, эмиттер через первый резистор 5 соединен с общей шиной 10, а база через второй резистор 6 подключена к выходу триггера 4, информационный и тактовый входы которого соединены соответственно с первой 11 и второй 12 входными...

Номер патента: 1175028

Опубликовано: 23.08.1985

Авторы: Дергачев, Шадур

МПК: H03K 17/60

Метки: коммутирующее

...первого 6 и второго 7 элементов ИСКЛ 10 ЧАЮЩЕЕ ИЛИ соединены соответственно с первым и вторым входами элемента ИЛИ-НЕ 8, выход которогоподключен к выходной шине 13.Коммутирующее устройство работаетследующим образом. 45При поступлении на управляющуюшину 10 сигнала низкого уровнятранзистор 2 закрывается, а транзистор 1 открывается. При этом наобоих входах элемента ИСКЛЮЧАЮЩЕЕ 50ИЛИ 6 и на первом входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7 возникает положительный потенциал, соответствующийуровню логической единицы. На выходеэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 формируется уровень логического нуля, аинформация, поступающая на второйвход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7,йнвертируется этим элементом и с его выхода поступает на второй вход эле" мента ИЛИ-НЕ 8. Уровень...

Номер патента: 1175029

Опубликовано: 23.08.1985

Авторы: Галкин, Гришин

МПК: H03K 21/40

Метки: импульсов, последовательности

...которого 50 соединен с установочным входом триггера 8 и выходом элемента ИЛИ 4, выход элемента И 10 соединен с тактовым входом триггера 1, выход эле" мента ИЛИ 6 соединен с выходной 55 шиной 14.На фиг.2 приведены потенциальные диаграммы 15-22 напряжений соответ 029 2 ственно на входных шинах 7 и 5, навыходе элемента 13 задержки, на выходах триггеров 8 и 9, на выходеэлемента ИЛИ 4, на выходе триггера 1, на выходе элемента ИЛИ 6.Устройство для контроля последовательности импульсов работает следующим образом,При включении питающего напряжения в момент времени(фиг,2,диаграммы 18 и 19), триггеры 8 и 9устанавливаются в нулевое состояние (на их выходах низкий потенциал).Импульсы первойтактовой последовательности Р, ,(фиг.2, диаграмма...

Номер патента: 1175030

Опубликовано: 23.08.1985

Авторы: Белов, Кленов, Неуструев, Сидоренков

МПК: H03K 21/40

Метки: импульсов, последовательности

...исходное состояние не показана). Так как сигналы на входных ши" нах 7 и 8 отсутствуют, то на выходах элементов И 5 и 6 будут сигналы логического нуля, а на К- и Я-входах триггера 4 - сигналы логической единицы, а на тактовом входе триггера 4 - сигнал логической единицы. Причем триггер 4 срабатывает при переходе сигнала на его тактовом входе от логического нуля к логической единице.Когда на входной шине 8 появится сигнал контролируемой последовательности импульсов в виде логической единицы, на выходе элемента И 6 будет сохраняться сигнал логического нуля, так как с прямого выхода триггера 4 на второй вход элемента И 6 поступает сигнал логического нуля. При этом на К-входе триггера 4 будет сигнал логической единицы, а на тактовом входе...

Номер патента: 1175031

Опубликовано: 23.08.1985

Автор: Коренфельд

МПК: H03K 23/00

Метки: делитель, импульсов, следования, частоты

...счетчиков 8 и 9 импульсов и с первой выходной шиной 11, выход - с второй выходной шиной 12, 3 К -триггер 13, С -вход которого соединен с счетным входом первого счетчика 8 импульсов и с входной шиной 1, 3 -вход - с выходом первого дешифратора 2, К -вход - с источником уровня логической единицы, выход - с первой выходной шиной 11.Устройство работает следующим образом.Импульсы входной частоты поступают на счетные входы счетчиков 8 и 9 и С-вход 31 -триггера 13 (фиг.20). Дешифраторы 2 и 3 выделяют состояние счетчиков 8 и 9 соответственно в зависимости от коэффициента деления и всегда меньше его надве единицы (фиг,20 2). Сигнал с выхода дешифратора 2 поступает на -вход Л -триггера 13, который в следующем периоде входного сигнала переходит в...

Номер патента: 1176440

Опубликовано: 30.08.1985

Авторы: Анцыпович, Манкевич, Ратанов

МПК: H03K 3/037

Метки: триггер

...элемента 11,но не изменит состояния выхода триггера, так как в этом случае оно определяется обратной связью третьего элемента 13. Соответственно не изменится и состояние элемента 2. Сменапотенциала на информационном входене повлияет на состояние элементов,так как будет подтвержден низкийпотенциал на выходе элемента 12, асостояния элементов 11 и 13 определяются обратными связями и не изменят-,ся. Спад импульса на входе триггедет к переключению в единицу выходаэлемента 12, но опять-таки не изме"нит состояния выхода триггера, алишь подготовит эту смену в тот момент, когда изменится потенциал навходе 9 и появится вследствие этого мента 11, т.е. произойдет запись втриггер логической единицы. 1 1176440 гИзобретение относится к импульсной...

Номер патента: 1176441

Опубликовано: 30.08.1985

Авторы: Балясников, Дегтярев, Зуев

МПК: H03K 3/72, H05K 10/00

Метки: генератор, резервированный

...сетки синфазных частот. При исправной работе резервированного генератора эти сигналы совпадают, поэтому на выходе пятого элемента И 16, а следовательно, на входе коммутатора 1 питания сигнал неисправности отсутствует. В связи с тем, что скважность импульсов сигналов сетки частот может быть в общем случае произвольной, необходимо стробировать во времени моменты сравнения импульсных сигналов сетки частот и потенциальных сигналов с выхода дешифратора 25 состояний. Это стробирование осуществляется с помощью второго четвертого 18-20 элементов И, на разрешащие входы которых подаются сигналы самой высокой частоты с шестого элемента ИЛИ 21.Поскольку в схеме резервированного генератора имеются пересчетные схемы, то их необходимо обнулить в...

Номер патента: 1176442

Опубликовано: 30.08.1985

Авторы: Алексеев, Бульбанюк, Недосекин, Рязанов, Якименко

МПК: H03K 3/80

Метки: генератор, сигналов, цифровой

...прохождения потока импульсов .Р, в блок 6 счетчиков.Потенциал с первого разряда ре 30 гистра 15 открывает первый элемент И 9 для прохождения тактовых импульсов с первого выхода блока 8 синхронизации на вход счетчика 2 тактов, а элемент И.10 остается закрытым, Одновременно с третьего выхода блока35 8 синхрочизации импульс "1" через первый вход переключателя 11 поступает в счетчик 12 частоты, записывая в него е инид цуе40В этом состоянии циФровой генератор начинает Формировать ординаты соя-сигнала на интервале К =И/4. Через элемент И 9 на вход счетчика 2 тактов поступает поток тактовых 45 импульсов, и при достижении в счетчике 2 определенного кода происходит срабатывание первого из дешиФраторов в.блоке 3, который изменяет состояние...

Номер патента: 1176443

Опубликовано: 30.08.1985

Авторы: Носов, Яковлев

МПК: H03K 5/00

Метки: сигналов, формирования, цифровых, эталонных

...и 5 токов подключены к первым выводам соответст венно четвертого и пятого резисторовсоответственно 27, 28,29, 30 базыпервых транзисторов соответственнопервого и второго переключателей1, 5 токов являются соответственно 25 гервым и вторым входами 31, 32,устройства формирования эталонныхцифровых сигналов, первый и второйдиодные мосты 33 и 34, последовательно соединенные шестой и седьмойрезисторы 35, 36 и 37, 38 соотьетственно первого и второго переключателей 1 и 5 тока, подключенные между эмиттером первого транзистора9 и 13 и вторыми входными шинами 3539 40 устройства формирования эталонных цифровых сигналов, причемпервый транзистор первого переключателя 1 тока выполнен на транзисторе- П- в ти, а третий и четвертьйтранзисторы первого пе 1...

Номер патента: 1176444

Опубликовано: 30.08.1985

Авторы: Кошевой, Страцевский

МПК: H03K 5/153

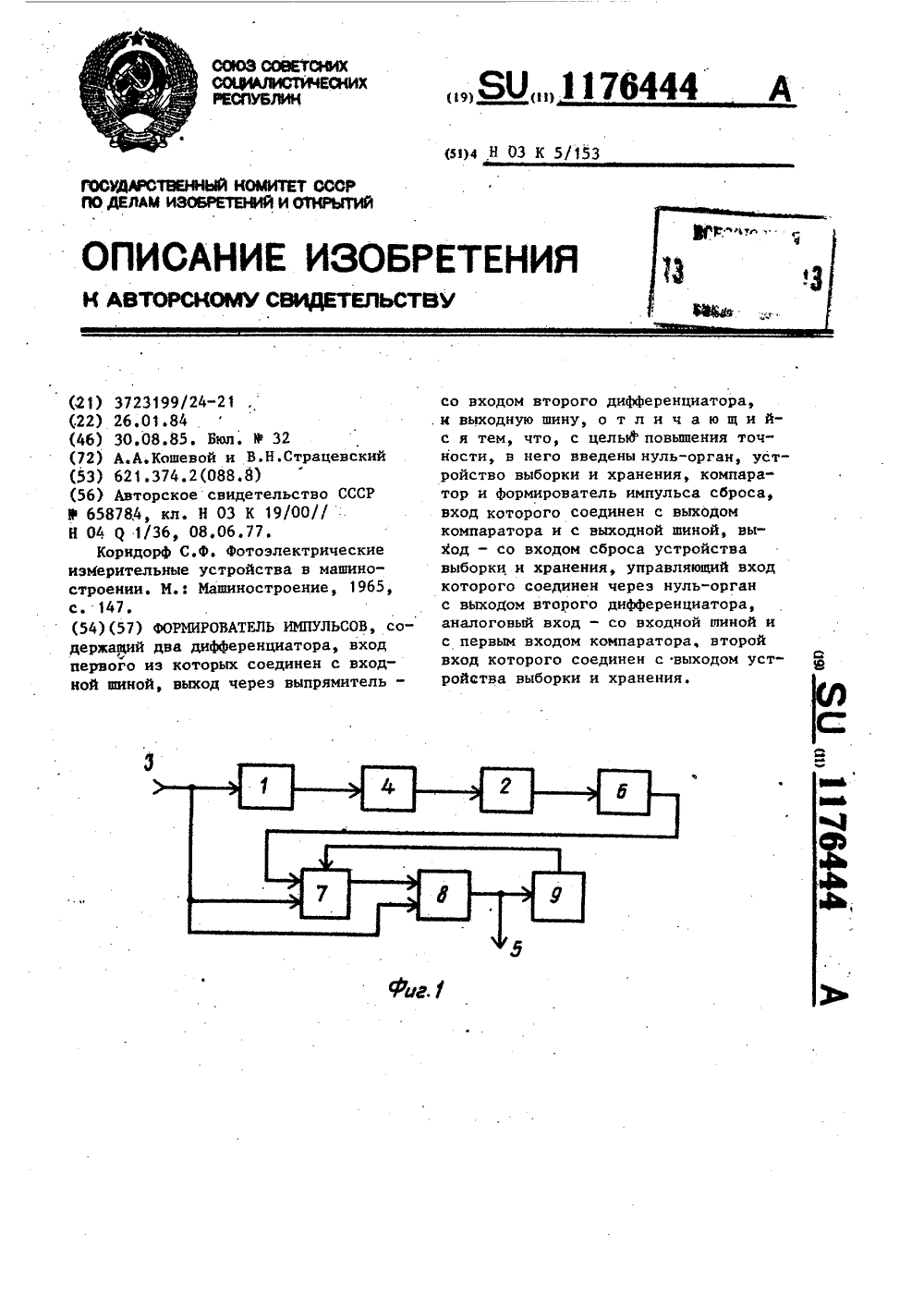

Метки: импульсов, формирователь

...9 импульсов. 20сброса, вход которого соединен с выходом компаратора 8 и с выходной шиной 5, выход - с.входом сброса устройства 7 выборки и хранения, управляющий вход которого соединен 4 ерезнуль-орган 6 с выходом второго дифференциатора 2, аналоговый вхбд - свходной шиной 3 и с первым входомкомпаратора 8, второй вход которогосоединен с выходом устройства 7 выборки и хранения.Формирователь импульсов работаетследующим образом,Входной сигнал (фиг. 2 а) с шины3 поступает на вход дцфференциатора1, на аналоговый вход устройства 7и на первый вход компаратора 8. Выходкой сигнал дифференциатора 1(фиг. 2 б) проходит через выпрямитель4, при этом на его выходе образуетсяоднополярный сигнал (фиг. 2 в), кото 444 2рый поступает на вход...

Номер патента: 1176445

Опубликовано: 30.08.1985

Авторы: Данильчук, Капицкий, Никитчук

МПК: H03K 5/156

Метки: умножения, частоты

...шиной, входы управления первого и второго ключей соединены соответственно с прямым и инверсным входами управления формирователя пилообразного напряжения. рователя 1 пилообразного напряжения, неинвертирующий вход - с выходом резистивного делителя 10 напряжения, вход которого соединен, с сигнальным входом формирователя 1 пилообразного напряжения и через первый ключ 11 с инвертирующим входом интегратора 9, инвертирующий вход интегратора 9 через второй ключ 12 соединен с общей шиной, входы управления первого и второго ключей 11 и 12 соединены с прямым и инверсным входами управления формирователя 1 пилообразного напряжения соответственно.Устройство для умножения частоты работает следующим образом.Формирователь 1 генерирует пилообразные...

Номер патента: 1176446

Опубликовано: 30.08.1985

Авторы: Гамбург, Даутов

МПК: H03K 5/19

Метки: импульсов

...потенциал высокого уровня, т,е. состояние исправности нашине 10 устройства,При поступлении очередного тактового импульса по шине 9 и отсутствии контролируемого импульса состоя-ние триггера 2 не изменяется, таккак импульс на его С-входе отсутствует, а состояние триггера 5 подтверждается, так как на его 11 -входе потенциал низкого уровня,1При поступлении тактового импульсапо шине 8 происходит переключениетриггера 1, так как на его Э -входев это время потенциал низкого (нулевого) уровня, На выходах триггера 1и, следовательно, элементов И 3 и 4и шине 10 устройства устанавливаетсяпотенциал низкого уровня (состояниенеисправности), сигнализирующий оботсутствии импульса в контролируемой последовательности,Кроме того, потенциал...

Номер патента: 1176447

Опубликовано: 30.08.1985

Авторы: Борисов, Роговой

МПК: H03K 5/26

Метки: детектор, фазо-частотный, цифровой

...и второй ЭК.триггер 9, входы С которых соеди.иены с входами С, а входы К с прямыми выходами первого и второго Р -триггеров 1 и 2 соответственно, первый элемент10 И - НЕ, второй элемент 11 И - НЕ, выходами соединенные с входами первого и вто. рого фильтров 5 и 6 низкой частоты соот. ветственно, причем первый вход первого и второго элемента 10 и 11 И - НЕ соединены с прямыми выходами первого и второго ЭК .триггеров 8 и 9 соответственно, второй вход первого элемента 10 И - НЕ соединен с инверсным выходом первого Э -триггера 1 и входом 5 второго ЭК -триггера 9, вто. рой вход второго элемента 11 И - НЕ соединен с инверсным выходом второго Ртриггера 2 и входом 5 первого ЭК -триггера 8, входы 3 первого и второго ЭК- триггеров 8 и 9 соединены с...

Номер патента: 1176448

Опубликовано: 30.08.1985

Авторы: Абрамов, Васильев

МПК: H03K 17/56

Метки: индуктивной, коммутации, нагрузки

...цепи. Ключи1 и 2 включены последовательно между 30разнополярными питающими шинами14 и 15,ОбЩая точка ключей 1 и 2 образует выходной вывод 16, к которому подключается нагрузка и который черезцепь 7 соединен с выходом источника8, напряжение которого равно полусумме напряжений на шинах 14 и 15.Ключи 1,2 и 9 имеют управляющиевходы 17, 18 и 19 соответственно.При этом ключ 9 переменного тока может быть построен как на транзисторах, так и на тиристорах.Сущность способа заключается вследующем, 45Если выходной ток 1определенный током нагрузки, имеет направление, показанное на фиг. 1, то вовремя паузы, когда выключен ключ 1,ток 1 замыкается через обратный 50ВЬхдиод 4.Прежде чем включить ключ 1 и перевести ток с диода 4, сначала включают...

Номер патента: 1176449

Опубликовано: 30.08.1985

Авторы: Гарбуз, Громов, Коновалов, Хочинов

МПК: H03K 19/00

Метки: высоковольтный, логический, элемент

...шиной питания и через третий резистор 7 соединен сего базой, а коллектор подключен к30выходу элемента и через четвертыйрезистор 8 - к положительной высоковольтной шине питания, вход дополнительного инвертора 9 с открытымколлектором соединен с входоМ элемента, а его выход - с базой. второго транзистора 10 и-р- и типа проводимости и с коллектором второготранзистора 11 рр типа проводимости, база которого подключенак выходу инвертора 1 с открытым коллектором, а эмиттер через пятый резистор 12 соединен с низковольтнойшиной питания, эмиттер второго транзистора 13 рр типа проводимостисоединен с общей шиной, а коллекторс базой третьего транзистора рртипа проводимости, эмиттер и базакоторого соответственно через шестой и седьмой...

Номер патента: 1176450

Опубликовано: 30.08.1985

Авторы: Касаткин, Лавров, Смирнов, Ястребов

МПК: H03K 19/091

Метки: буферный, вентиль

...между выходом буферного вентиля и р-и-р-тран 1 Озистором, которая позволяет выключатьр-п-р-транзистор после перезарядаемкости нагрузки,На чертеже представлена принципиальная электрическая схема буферного вентиля,15 Буферный вентиль содержит первый 1 и второй 2 транзисторы с инжекцион" ным питанием типа п-р-п, дополнительный транзистор 3 типа п-р-п, р-и-ртранэистор 4, элемент смещения напряжения 5, источник тока 6, база тран. зистора 1 соединена с входом вентиля, эмиттер - с общей шиной, первый коллектор - с коллектором транзистора 3 и базой транзистора 2, эмиттеры которых соединены общей шиной, вто" рой коллектор транзистора 1 - с выходом вентиля, коллектором транзистора 4, источником тока 6 и через элемент 30 смещения напряжения 5 -...

Номер патента: 1176451

Опубликовано: 30.08.1985

Автор: Большаков

МПК: H03K 23/00

Метки: накопитель, цифровой

...мультиплексора 3 выбираетсянужный на данном такте результат.На вход 9 суммируемого числа поступает код числа А, подлежащего накопительному суммированию, а на вход10 дополнения - код числа В, определяющего емкость накопителя: К=Р-В,Для правильной работы устройствадолжны быть выполнены соотношения:В(Р, АР"В. Каждым тактовым импульсом числа А и А+В записываются вовторой 4 и третий 5 регистры и поступают на вторые входы первого 2и второго 6 сумматоров соответственно, В них эти числа складываются счислом С, записанным в первом регистре 1 на и-ном такте работы уст"ройства,Если С+А Ъ Р, то произойдет переполнение первого сумматора 2 и.сигнал переноса с его выхода пере ключит мультиплексор 3 так, чтона выходе последнего будет код...
