H03K — Импульсная техника

Номер патента: 993444

Опубликовано: 30.01.1983

Авторы: Богданов, Лупиков

МПК: H03K 3/84

Метки: генератор, последовательностей, псевдослучайных«

...вход соединен,с выходом генератора тактовых импульсов третий вход соединен с выходом вычитающего счетчика, а четвертый вход подключен к первому выходурегистра. сдвига, первый выход блокЬ управления соединен с вторым входом элемента И, второй выход подключен к входу считывания буферного запоминающего блока, .уста- новочный вход которого соединен с шиной установки, управляющий выход буферного запоминающего блока подключен к входам записи вычитающего .счетчика и регистра сднига, а первая и вторая группа выходов подключена к информационным входам вычитающего счетчика и регистра сдвига соответственно, причем второй и третий выходы регистра сдвига соединены с входом управления и -разрядного реверсивного регистра сдвига и с вторыми входами...

Номер патента: 993445

Опубликовано: 30.01.1983

Авторы: Батраченко, Кузьмин

МПК: H03K 3/84

Метки: временных, генератор, интервалов, случайных

...работает следующим 4 Ообразом.При поступлении запускающего сигнала по шине 11 .триггер 1 устанавли"вается в нулевое состояние. В счетчике 4 в момент запуска записан кодКк,значение которого случайно и находится в диапазоне от К,К = 0 доКк = 2 " - 1, а в счетчике 7 код К,поступающий с шины 14, изменяющийсяот К -- О до Ку = 2 - 1. Импульсыс выхода низкочастотного генератора5 через элемент И б поступают на входсчетчика 7 и подсчитываются им домомента переполнения, который наступает после прихода К = 2 - 1 - Кимпульсов, При этом триггер 8 устанавливается в нулевое состояние, импульсы с выхода низкочастотного генератора 5 поступают через элементыИ 9 и ИЛИ 3 на вход счетчика 4, апоступление этих импульсов на вход 60счетчика 7...

Номер патента: 993446

Опубликовано: 30.01.1983

Автор: Стрижак

МПК: H03K 4/02

Метки: генератор, функций

...уровня,40 формирователь ступенчатого напряжения и делитель частоты, вход которого соединен с выходом генераторатактовых импульсов, а выход - с входом счетчика импульсов, установочным. 45 входом управляемого делителя частоты и первым входом триггера, выходкоторого соединен с вторыми входамипервого и второго элементов И, выходы которых соединены соответственно50 с первым и вторым входами формирователя ступенчатого напряжения, первыйвход второго элемента И соединен через инвертор с третьим входом первого элемента И, третий вход второгоэлемента И соединен с инверсным выходом управляемого делителя частоты,при этом выход формирователя ступенчатого напряжения соединен с входомдискриминатора уровня, выход которого соединен с вторым входом...

Номер патента: 993447

Опубликовано: 30.01.1983

Авторы: Максимов, Маслова, Сапсай

МПК: H03K 4/06

Метки: генератор, треугольного

...коммутатор, источник модулирующего напряжения, выход которого подключен квходу второго усилительного элемента,45 выход которого подключен к первому коммутируемому входу коммутатора и входу первого инвертора,выход которого подключен к втоРомукоммутируемому входу коммутатора,первый коммутируемый выход которогосоединен с входом интегратора, второйкоммутируемый выход - с вторым входомэлемента сравнения, первый управляющий вход - с выходом первого усилительного элемента и входом второгоинвертора, выход которого соединенс вторым управляющим входом комму-.татора.Источники информации,принятые во внимание при экспертизе60 1. Авторское свидетельство СССРР 331404 0 06 С 7/26 ДН 03 К 40618,11.70.2. Грэм Дк. Проектирование и применение...

Номер патента: 993448

Опубликовано: 30.01.1983

Авторы: Альгинейкин, Бондарь

МПК: H03K 4/48

Метки: генератор, пилообразного

...14 можетбыть выполнен, например, по известной схеме на базе реверсивного счетчикаТогда импульсы с выхода генератора 15 поступают на вход обратного счета счетчика, Появление на выходереверсивного счетчика нуля свидетельствует об окончании интервала счета,заданного кодом числа, равного со изаписанного, как было указано, поуправляющей шине счетчика. В результате импульс окончания счета поступает на второй вход триггера, возвращая его (по окончании заданногосо)в исходное состояние. Разрядныйэлемент 7 закрывается, пауза между импульсами ПН кончается и начинается формирование следующего импульса ПН. Из вводимых в элемент 12 ввода чисел величина о определяется из соотношения со = (а - 1)/ГО, вычисление которого осуществляется в...

Номер патента: 993449

Опубликовано: 30.01.1983

Авторы: Байдан, Павличенко, Пильгун, Терещенко

МПК: H03K 5/00

Метки: регенератор, сигнала, цифрового

...ключей 4 и 5,распопожены относительно импульсов 16так,как показано на фиг,2 (т.е.фронтысовпадают с центрами импульсов 16),то при наличии каждого информационного импульса 16 на выходах ключей4 и 5 формируются одинаковые в среднем (т.е. в смысле математическогоожидания) по площади пары импульсов19 и 20. Следовательно, в усредни-тель 10, ячейки 7 и 8, а также черезвычитающий блок 9 в среднем поступаетнулевой ток и заряд конденсатора ус-реднителя 10 не изменяется, не изменяется при этом и частота управляемого генератора 11.В случае смещения Фазы информационных импульсов 16 относительно опорных импульсов 17 и 18, например, всторону опережения, импульсы 19, сформированные изинформационных, становятся шире в среднем импульсов...

Номер патента: 993450

Опубликовано: 30.01.1983

Авторы: Падалко, Прочухан, Светлаков

МПК: H03K 5/01

Метки: импульсов, формирователь

...обкладка конденсатора 1 соединена с эмиттеромтранзистора 5 и через диод 3 и резис тор 8 подключена к отрицательномуполюсу источника 10, положительныйполюс которого соединен с эмиттеромтранзистора 4 и отрицательным полюсом источника 9, Точка соединениядиода 2 и нагрузки 11 соединена сколлектором транзистора 5, база ко,торого через резистор 7 подключенак отрицательному полюсу источника10, База"эмиттерный переход транзистора 4 подключен к выходу источ- Зника б.Формирователь импульсов работаетследующим образом.При подключении источников 9 и10 напряжения и отсутствии входных 40импульсов транзисторы 4 и 5 остаютсязакрытыми и конденсатор 1 заряжается через нагрузку 11,диоды 2 и 3 ирезистор 8 до напряжения, равногосумме напряжений источников...

Номер патента: 993451

Опубликовано: 30.01.1983

Авторы: Лебедев, Попов, Трясогузов, Шитов

МПК: H03K 5/01

Метки: импульсов, следования, умножитель, частоты

...которого соединен с синхронизирующим входом запоминающего регистра, второй выход - с установочным входом старшего разряда первого 40 регистра сдвига, третий и четвертыйвыходы подключены соответственно к управляющему входу блока переноса кода и к обнуляющему входу первого регистра сдвига, установочные вхо ды которого соединены с информационными выходами блока переноса, входы которого подключены к информационным. выходам запоминающего регистра, инФормациочные входы которого соедине ны с информационными выходами второго регистра сдвига, управляющий вход которого через делитель опорной частоты соединен с шиной опорной частоты, информационный вход - с первым выходом входного формирователя импульсов, а выход - а первым входом блока...

Номер патента: 993452

Опубликовано: 30.01.1983

Автор: Михайлов

МПК: H03K 5/04

Метки: импульсов, постоянного, управляющих, формирователь

...обмотка трансформатора .3 тока - зарядный резистор 4, обладающий достаточно большим сопротивлением. При подаче на управляющий элект" род тиристора 6 (через стабилитрон 20) запускающего импульса от блока 23 запуска происходит перезаряд кон" денсатора 5 через включившийся тиристор 6 и катушку 7 индуктивности.В результате колебательного процесса, при приложении к катоду тиристора 6 обратного напряжения от перезарядившегося конденсатора 5, тиристор 6 некоторое время, пока происходит восстановление его запирающих свойств в обратном направлении, пропускает ток, обусловленный рассдсыванием неосновных носителей,В момент обрыва обратного тока тиристора 6 энергия, запасенная в магнитном поле катушки 7 индуктив" ности, вызывает протекание...

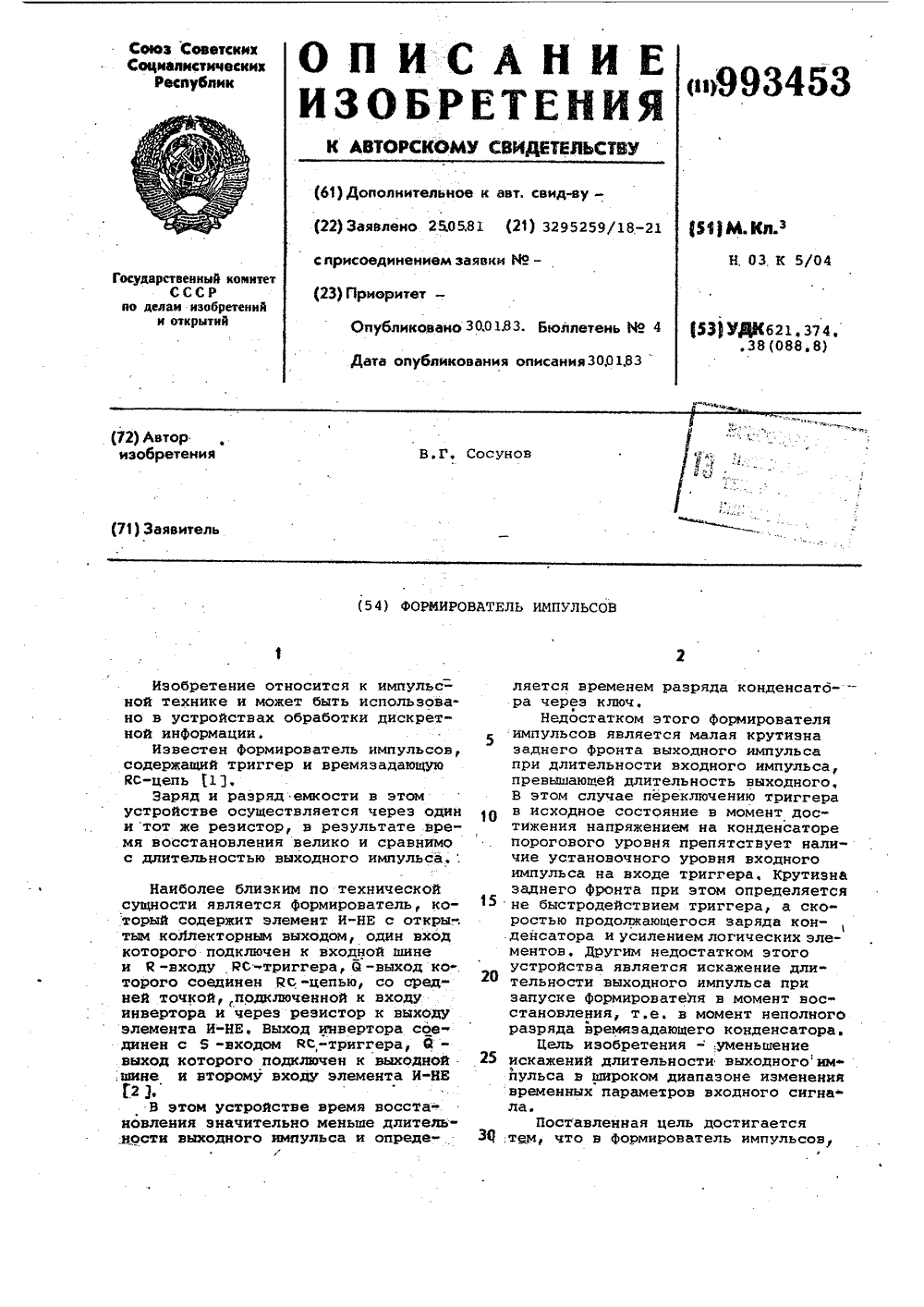

Номер патента: 993453

Опубликовано: 30.01.1983

Автор: Сосунов

МПК: H03K 5/04

Метки: импульсов, формирователь

...-цепь, элементИ-НЕ 8 и входную шину 9, подключенную к тактовому входу В -триггера б,На информационный вход 0 -триггераб подан уровень логического нуля,например, соединением 2 -входа с ну"левой шиной.Устройство работает следующимобразом.В исходном состоянии при отсутст Овии импульсов на входной шине 9 обатриггера по Я - выходам находятсяв единичном состоянии, Времязадающий конденсатор 4 заряжен до напряжения +Еп, так как ключ 5 закрыт 45нулевым потенциалом с выхода Я триг"гера б.Передним (положительным). фронтомвходного. импульса триггеры б и 1устанавливаются в нулевое состояние,формируя передний фронт выходногоимпульса. Переключившийся триггер боткрывает ключ 5, через который.быстро разряжаетсядо нулевого потенциала конденсатор 4....

Номер патента: 993454

Опубликовано: 30.01.1983

Авторы: Бибик, Никонович

МПК: H03K 5/04

Метки: длительности, импульсов, формирователь

...тактовых им 5 пульсов, частота следования которыхпостоянна.Двоичный счетчик 2 предназначендля счета импульсов в режиме вычитания. Код на выходе счетчика 2 из 1 О меняется по переднему фронту счетно"го импульса.По шинам 12 поступает прямой параллельный двоичный код входного числа. По шине 13 зыдается выходной им 15 пульсеУстройство работает следующимобразом.Выбрана такая элементная база,при которой триггеры 4 - б устанавливаются в нужное состояние низкимуровнем напряжения, В исходном состоянии в счетчике 2 находится число,значение которого равно нулю, поэтому на его выходах, а следовательнои на выходе элемента ИЛИ 3 устанавливается низкий уровень напряжения,который установит в исходное нулевое состояние триггеры 4 - б, Поэтому на...

Номер патента: 993455

Опубликовано: 30.01.1983

Автор: Костенков

МПК: H03K 5/13

Метки: задержки, импульсов

...счетчика 8. Это состояние дешифрируется дешифратором 10, выходной сигнал которого уровнем логическая 1 разрешит прохождение и +1-го импульса через второй элемент И 9 и запретит счет в счетчике 8. Этот же импульс поступает на вход перезаписи с информационных входов счетчика 8 и производит перезапись в него кода с выхода старших разрядов блока 14 коррекции, а такжезапускает первый дополнительный формирователь 15;и срезом сбрасывает триггер 5, который срывает генерацию в генераторе б импульсов.первый дополнительный формирователь 15 выдает импульс норм.рованноР. амплитуды и длительности, который через замкнутые контакты Вход- второй выход первого переключателя 17 проходит на шину Выход 1,Величина задержки в этом канале при выборе...

Номер патента: 993456

Опубликовано: 30.01.1983

Авторы: Митин, Шанин

МПК: H03K 5/13

Метки: синхронизации

...и инверсные тактовые импульсы.Входной импульс поступает по шине 11 и своим передним Фронтом уста" навливает триггер 1 в нулевое положение, а триггер 2 - в единичное. 15 Так как информация на триггеры 3 и 4 поступает с инверсных выходов триггеров 1 и 2, то триггеры 3 и 4 подготовлены к записи единичного кода. Если входной импульс поступает в 2 О паузе между тактовыми импульсами, то передним Фронтом тактового импульса, поступающего по шине 9, триггер 2 устанавливается в единичное положение и единичный потенциал через 25 элемент .ИЛИ 5 поступает на выходную шину 12 и на один вход элемента И 8 и переводит триггер 1 в единичное положение. По переднему фронту инверсного тактового импульса (т.е. 3 О по заднему фронту прямого тактового...

Номер патента: 993457

Опубликовано: 30.01.1983

Авторы: Трапезников, Урьяс

МПК: H03K 5/13

Метки: задержки, импульсов, управляемой

...регистре 2, Таким образом, при поступлении входного сигнала сдвигающий регистр 3 из любого состояния переходят в состояние К, определяемое кодом, храняцимся в буферном регистре 2.Сдвигающий регистр 3, дешифратор 4, Р -триггер 5 и сумматор б по модулю два образуют замкнутую диск.993457 ной сигнал триггера 14 закроет вентиль 11, после чего поступление тактовых импульсов на счетчик 12, а такае на регистр 7 и 3 -триггер 9 кольцевого регистра 15: прекратит- ся, Кольцевой регистр 15 останется в состоянии, номер которого равен Мс . Цифровой код на выходах сдвигамщего регистра 7, соответствующийэтому состоянию, импульсом с выхода элемента ИЛИ-НЙ 13 перепишется в буферный регистр 2. Теперь при по ступлении очередного входного импуль. са на...

Номер патента: 993458

Опубликовано: 30.01.1983

Авторы: Беклемищев, Буев, Судинин, Хомяков

МПК: H03K 5/153

Метки: первой, регистрации, сигнала, сложного, фазы

...обмотке), Выходная обмотка трансформатора 1 выполнена по схеме со средней точкой для парафазного преобразования входного сигнала. Устройство включает два логических элемента 3 и 4, выполненных в виде элементов совпадения, два триггера 5 и 6 и два светодиода 7 и 8. К нулевым входам триггеров 5 и 6 подключен переключатель 9 установки нуля, предназначенный для приведения триггеров в исходное состояние.Выходная обмотка трансформатора соединена с входами элементов 3 и 4, выходы элементов совпадения соединены с единичными входами триггеров 5 и 6. Инверсные выходы триггеров заведены перекрестно на входы х элементов 3 и 4 совпадения, а прямые выходы триггеров заведены на светодиоды, обеспечивающие индикацию состояний триггеров.Устройство...

Номер патента: 993459

Опубликовано: 30.01.1983

Авторы: Басалаева, Ефременко

МПК: H03K 5/153

Метки: импульсов, одиночных, формирователь

...2, а выход соединен с 65 входом элементр И-НЕ 7 и с конденсатором 9, второй вывод которого подключен к общей шине устройства.В момент включения питания короткий отрицательный импульс, образованный цепочкой из конденсатора 10и резисторы 12, поступает на вторыевходы элементов И-НЕ 2 и 4.В результате на выходах элементов И-НЕ 3 и 5 устанавливается нулевой уровень напряжения, а на вы-.ходах элементов И-НЕ 2 и 4 - высокийуровень напряжения (элементы И-НЕ2, 3 и 4, 5 находятся в этом состоянии до появления одиночного отрицательного импульса по шине 14 управления),Тактовые импульсы поступают пошине 15 на дифференцирующую цепьиз конденсатора 11 и резистора 13.Длительность импульса на выходе цепиопределяется постоянной времени дифференцирующей...

Номер патента: 993460

Опубликовано: 30.01.1983

Авторы: Луговцов, Луговцова, Стешин

МПК: H03K 5/156

Метки: пересчетное

...через инвертор26 закрывает элемент 11, в результате чего счетный вход счетчика 5 отключается в от шины 29. Одновремен"но с этим открывается элемент 9,соединяя выход элемента 24 с выходной шиной устройства.Второй входной импульс умножаемой частоты определяет длительностьпериода следования входной последовательности импульсов.В течение первого периода умножаемой частоты в счетчик 3 записывается 8 импульсов с выхода элементае 23, т.е. с выхода делителя опорнойчастотыоп"1= р фвхр- частота следования импульсов генератора опорной частоты;Гв - частота уьвожаемой входной последовательностиимпульсов 1"К - коэффициент деления опорной частоты, равный заданному коэффициенту ум-.ножения.Счетчик 4 считает поступающие наего счетный вход импульсы с...

Номер патента: 993461

Опубликовано: 30.01.1983

Авторы: Луговцов, Луговцова, Сальникова

МПК: H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...10 открывает элементы 16, 11 и 17, в результате чего счетный вход счетчика 3 соединяется с выходом генератора 9, счетныйвход счетчика 1 - с выходом элемента 18, а счетный вход счетчика 5 соединяется через элемент 21 - с выходом генератора 9,Делитель опорной частоты, собранный на втором и пятом счетчиках 3и 5, регистре 8, элементе 18, сум-.маторе 22 и элементе 24 делит частоту генератора 9 в соответствии с за-данным коэффициентом деления, записанным в регистр 8.При этом делитель опорной частотыработает следующим образом.Счетчик 3 считает импульсы с выхода генератора 9, а счетчик 5 с выхода элемента 21, сдвинутые друготносительно друга на полпериодаопорной частоты. Сумматор 22 производит суммирование кодов счетчиков 3и 5. Выходной...

Номер патента: 993462

Опубликовано: 30.01.1983

Авторы: Ивашев, Морозов

МПК: H03K 5/19

Метки: двухпороговый, компаратор, частотный

...соответствующее нулевому значению сигнала на его выходах и через ключ 10 проходит на вход логического элемента ИЛИ 13. Образующийся при этом на выходе элемента 13 импульс устанавливает однопороговый элемент 8 в исходное нулевое состояние, соответ,ствующее нулевому значению сигнала на его выходе. При этом сигнал на выходе логического элемента ИЛИ 12 также принимает нулевое значение и ключ 9 оказывается заблокированнымНа счетный вход .однопорогового элемента 8 поступают импульсы генератора 1. В процессе счета этих импульсов элемент 8 срабатывает при поступлении на его вход -ЬИ.г импульсов, число которых соответствует значению гистереэиса компаратора, и формирует на своем выходе единичный сигнал. Ключ 9 разблокируется и импульсы генератора...

Номер патента: 993463

Опубликовано: 30.01.1983

Авторы: Гутерман, Колганов, Смирнов

МПК: H03K 5/19

Метки: асинхронных, импульсных, последовательности, сигналов, чередования

...первого канала по заднему Фронту этого импульса триггер 1 первого канала устанавливает- ся в состояние ф 1 ф, на динамическом входе триггера 2 и на выходной шине 10 б первого канала устанавливается нулевой потенциал.При иормалЬной работе с приходом импульса серии на входную шину 4 первого канала.по Заднему фронту 15 этого импульса триггер 2 первого канала переходит в единичное состояние, после чего первый канал устанавливается в исходное состояние, сигнал с выходной шины 7 первого канала поступает на входную шину 3 второго канала и триггер 1 второго канала устанавливается в состояние "1". С приходом импульса на входную шину 4 втррого канала по заднему фронту этого импульса второй канал устанавливается в исходное состояние, и с его...

Номер патента: 993464

Опубликовано: 30.01.1983

Автор: Климов

МПК: H03K 5/19

Метки: импульсов, подсчета, серии, числа

...на шину 1серии импульсов) поясняется временной диаграммой фиг, 2 .Первый импульс 20 серии импульсов 15 с шины 1 заносится в счетчик7, сбрасывает УДЧ 9, поступает навход коммутации С первого импульсного ключа 12 с запоминанием сигнала управления и коммутируется" на его)первый выход, на первую ) выходную шину 4 и на входы 5 триггеров 10 и 11,которые при этомпереключаются в состояние "1",причем на входах управления У. первого 12 и второго 13импульсных ключей устанавливаютсясигналы соответственно "1" и "О",Поступающие на шину 2 после действия фронта импульса 20 тактовые импульсы 21-26 коммутируются на первыйвыход второго импульсного ключа 13,На вход счетчика 8 поступают импульсы27-32 и запоминаются им. Второй им.пульс 33 серии...

Номер патента: 993465

Опубликовано: 30.01.1983

Авторы: Гладков, Горбунов, Евсеев, Плужников

МПК: H03K 5/22

Метки: импульсов, селектор

..., теля 4 импульсов по его заднему фронту формируется импульс устанавливак- щий триггер 5 в нулевое состояние триггеры 7 и 8 через элемент И 12 - н единичное состояние, а триггер б, через элемент И 12 и элемент задержки - в нулевое состояние, Элемент. И 10 закрывается уровнем логического нуля, а счетчик 2 .устанав" ливается в нулевое состояние уровнем логической единицы, поступающими соответственно с прямого и инверсного выходов триггера 5. Элемент И 9 закрывается уровнями логического нуля, поступающими с выходов триггеров 6 и 8. Элемент И 11 открывается уровнем логической единицы с прямого выхода триггераи импульсы с выхода ге-, нератора 1 тактовых импульсов. поступают на счетный вход счетТйка 3-." При этом начинается отсчет...

Номер патента: 993466

Опубликовано: 30.01.1983

Автор: Ковальков

МПК: H03K 5/24

Метки: компаратор, многоустойчивый

...выводах многоустойчивого компаратора при Ц)= 0 будут нулевые уровйи.Это состояние не изменится до тех пор, пока О не превысит значение Убп. Ток генеРатоРа 7 пеРвого кас. када ЭЭ начнет перераспределяться между транзисторами 10 и 11. Через коллекторный резистор 9 первого каскада в этом случае протекает ток Ъ 1,5 1 , что вызывает падение напряжения на нем, достаточное для отпирания транзистора 16 первого каска да. На его нагрузочном резисторе 17 создается падение напряжения, которое воспринимается как "1". На выходах устройства при Ц 00устанавливается код 10000, Аналогично при превышении входным напряжением уровня 0код на выходах устройства изменяется на .01000, который сохраняется до тех .пор, пока 0 - 0 олз.Действительно, с повышением...

Номер патента: 993467

Опубликовано: 30.01.1983

Авторы: Сбытов, Смирнов

МПК: H03K 5/24

Метки: импульсов, селектор

...входного импульса на выходе элемента И-НЕ 3 установится единичный уровень, й 5-триггер 4 останется в прежнем, единичном, состоянии, потому что на один из входов элемента ИЛИ 2 продолжает поступать задержанный импульс и,. следовательно, на его выходе до окончания задержанного импульса будет оставаться единичный уровень. После окончания задержанного импульса нулевым уровнем с выхода элемента ИЛИ 2 й 5-триггер 4 будет возвращен в исходное нулевое состояние.Если в исходном состоянии на входе селектора был единичный уровень, то при поступлении импульса отрицательной полярности, й 5-триггер 4 переключается в нулевое состояние только после того, как на оба входа элемента ИЛИ 2 поступят нулевые уровни, т.е. через время задержки элемента...

Номер патента: 993472

Опубликовано: 30.01.1983

Авторы: Венедиктов, Златкин, Мацков, Мусаелян, Павлов

МПК: H03K 17/16

Метки: коммутатор

...микроминиатюризацииэлементы, а введенные новые узлыреализуются в виде одной гибридноймикросхемы,Формула изобретения 1, Коммутатор, содержащий входной четырехполюсник, входы которого подключены к шинам управления, а выходы соединены с перэой диагональю диодного выпрямительного моста, и исполнительное реле, о т л и ч аю щ и й с я тем, что, с целью повышения чувствительности и снижения габаритов, введены активный четырехполюсник, два преобразователя напряжений". в ток, накопительный кондинен с вторым входом активного четырехполюсника через диод, параллельно Которому подключена цепь изпоследовательно соединенных резистора и обмотки. управления трансфор"матора, база транзистора подключена 5к второму выводу активного четырех-...

Номер патента: 993473

Опубликовано: 30.01.1983

Авторы: Сайчев, Чепуренко

МПК: H03K 17/28

Метки: задержки

...междувыводом 10 и общей точкой схемы. Выходной импульс фантастрона регистрируется на выводе 11,фантастрон выполнен на токостабилиэирующем транзисторе 12, транзисторе 13 и .ключевом транзисторе 14Устройство работает следующим образом.В исходном состоянии транзистор7 нормирующего каскада открыт и находится в насыщении, Дозируюций конденсатор 4 заряжен по цепи источник З 0питания - диод 5 - резистор б - коллектор-змиттер транзистора 7 - минусовая шина источника питания. Приэтом транзистор З.линейного ключаэыкрыт, так как у него напряжение 35на базе равно напряжению на эмиттере.Накопительный конденсатор 2 разряжен,Транзистор 12 закрыт.С приходом отрицательного импульса на вход 8 накопителя транзистор 407 закрывается, а дозирующий...

Номер патента: 993474

Опубликовано: 30.01.1983

Автор: Борисов

МПК: H03K 17/60

Метки: реле, электронное

...4 на величину, равную падению напряжения на резисторе 9, Величина этого напряжения должна быть больше максимально возможного напряжения смещения дифференциального каскада с транзисторами конкретного типа и выбирается в пределах 10-30 мВ, Релвйный усилитель 11 выключен.При включении источника 2 управляющего сигнала (фиг, 2 а) транзистор 1 открывается и нагревается за счет мощности, рассеиваемой на коллемторном переходе. Величина этой мощности определяется номиналом второго ограничительного резистора 17 (фиг. 2 б, кривая 2). Для форсирований разогрева в базу транзистора 1 подается дополнительный ток через первый ограничительный резистор 16. Величина этого тока в момент включения максимальна и по мере заряда накопительного конденсатора...

Номер патента: 993475

Опубликовано: 30.01.1983

Автор: Сергиенко

МПК: H03K 17/60

Метки: изменения, направления

...сигналон, вторая клемма которого соединена с общей шиной. 40На чертеже представлена принципи-,.альная электрическая схема устройства,Устройство содержит первый транзистор 1 пр п. в типа, соединенный базой с.общей шиной через первый резисхор 2, третий транзистор 3 р-л ртипа, соединенный базой.с общей шинойчерез второй резистор 4, второй транзистор 5 и р-.п:,типа.и четвертый транзистор б рп:р-.типа, база которогосоединена с базой транзистора 5 ипервой клеммой 7 источника управля-ющего сигнала, соединенного второйклеммой с общей;шиной 8. Эмиттертранзистора 1 подключен к коллектору транзистора б и отрицательной.шине 9 источника входного сигнала,аэмиттер транзистора 3 и коллектортранзистора 5 - к положительной шине 10, Коллекторы...

Номер патента: 993476

Опубликовано: 30.01.1983

Авторы: Демский, Дергачева

МПК: H03K 17/80

Метки: коммутатор, матричный

...выводу обмотки включения дистанционного переключателя 1 первого горизонтального ряда. Дистанционный переключатель 1 срабатывает, своим размыкающим контактом группы 3 отключает положительную шину источника 11 питания 60 от первых выводов обмоток включения дистанционного переключателя 1 и подготавливает цепь включения своей обмотки отбоя. Однонременно выключается напряжение источника 11 питания с управляющего электрода тиристора 9. При прекращении тока через тиристор 9 последний закрывается. Дистанционный переключатель 1 остается н;:люченным до прихода команды на включение другого узла коммутации первого горизонтального ряда. При этом положительная шина источника 11 .питания через обмотку отбоя дистанционного переключателя 1 первого узла...

Номер патента: 993477

Опубликовано: 30.01.1983

Авторы: Авдеев, Кружанов, Эннс

МПК: H03K 19/00

Метки: буферное, логическое, ттл

...с анодом диода 17, Коллектортранзистора 15 соединен через резистор 18 с шиной 3 питания и черезрезистор 19 - с обцей шиной 8, атакже с базой транзистора 20Эмиттер транзистора 15 и эмиттер транзистора 20 соединены с эмиттеромтранзистора 16, Коллектор транэистора 20 является выходом устройства,реализующим функцию инверсии. Катоддиода 17 соединен с ключом 21, атакже соединен С базой двухэмиттерного транзистора 22 и через резистор 23 - с шиной 3 питания, Второй конец ключа 21 соединен с общей ши- .ной 8. Первый эмиттер транзистора 22соединен с коллектором транзистора16, второй - с коллектором транзистора 20, коллектор транзистора 22соединен с шиной 3 питания. Коллек-тор транзистора 20 соединен черезрезистор 24 с шиной 3 питания, Коллектор...
