H03K — Импульсная техника

Номер патента: 809496

Опубликовано: 28.02.1981

Авторы: Розанова, Тумбальцев, Узиков, Яковлев

МПК: H03K 3/281

Метки: мультивибратор

...выходной резистор 11 - между вы- З 5ходом инвертора 4, являющегося также выходом устройства, и источникомпитания,Устройство собрано на интегральной ТТЛ-схеме, содержащей четыре ин Овертора с разомкнутыми коллекторными цепями.Работа устройства осуществляетсяследующим образом.Предположим, что при подаче напряжения питания от источника 1 питания в начальный момент времени на-. выходе инвертора 4 (Фиг, 1,6) устанавливается высокий потенциал, соответствующий логической "1" 0", ана выходе инвертора 3 фиг. 1,6 )низкий потенциал, соответствующийнапряжению логического "О" О , Тоогде на выходе инвертора 2фиг, 1,С )благодаря наличию положительной обратной связи устанавливается напряжение 55логического "0" О , Напряжение наовыходе инвертора 3...

Номер патента: 809497

Опубликовано: 28.02.1981

Авторы: Вайкан, Козинец, Ляшко, Носачев, Сикуляр

МПК: H03K 3/28

Метки: генератор, резервированный

...а два других входа через резисторы подключены к выходам остальных усилителей.Этот принцип пригоден для синхронизации любого количества генераторов, При синхронизации 2 п+1 генераторов схема сохраняет работоспособность при отказе и генераторов.Такая схема очень удобна для синхронизации генераторов, в котбрых времязацающим элементом является кварцевый резонатор, так как подстройка резонаторов в данном случае не требуется.При таком включении мажоритарный элемент выполняет одновременно функ ции усиления сигнала и его выборки по схеме голосования 2 из 3.На чертеже представлена схема резервированного генератора,Резервированный генератор содержит 5 три усилительных каскада 1-3 и три мажоритарных элемента 4-6, в каждом из которых один...

Номер патента: 809498

Опубликовано: 28.02.1981

Авторы: Гусев, Скрипка, Шалимов

МПК: H03K 3/28

Метки: генератор, импульсов

...интегрирующего конденсатора в число раз, определяемое отношением сопротивлений резисторов дополнительного делителя напряжения,что позволяет также использовать 25времязадающий конденсатор с уменьшенными габаритами, что уменьшаетгабариты генератора в целом,На чертеже представлена принципиальная электрическая схема устройства ЗОГенератор импульсов содержитпервый операционный усилитель 1, второй операционный усилитель 2, интегрирующую цепь 3, резистивный делитель4 напряжения, дополнительный делитель 5 напряжения на резисторах б и 7,Инвертирующие входы обоих усилителей соединены и подключены к выходувторого усилителя 2. Делитель 4 напряжения включен между выходом первого усилителя 1 и общей шиной, средняя точка делителя подключена к...

Номер патента: 809499

Опубликовано: 28.02.1981

Авторы: Гайнанов, Никитин

МПК: H03K 3/281

Метки: многоканальный, мультивибратор

...тетрода 22 током стока 1 оз времязадающего полевого транзистора 31в моменты времени (1-Т) входногосигнала и суммарным обратным токомтетродов всех нечетных каскадовх 1 ОР, т.е. 1 з со+ 1 обра входной ток тетрода нечетного каскада,представляющий собой разность междузарядным током конденсатора 30 и еготоком утечки 1 должен быть большемаксимального тока включения Я -образной вольт-амперной характеристики инжекционно-полевого тетрода16 Х - 1) - 1 ф 1 ск ПРИ (ф 1))В моменты времени входного сигналаГ времязадающий конденсатор 30 заря-".жается током 1 , представляющим собой1ток стока То почти закрытого полевого транзистора 31 и обратных токовтетродов нечетных каскадов, т.е.Поэтому с каждым последующимколебаний тактового релаксацигенератора 33...

Номер патента: 809500

Опубликовано: 28.02.1981

Авторы: Будянов, Бургомистров, Волчков, Гребнев, Кривоносов

МПК: H03K 3/281

Метки: фотомодулятор

...15 и 16, термокомпенсирующие цепи, .подсоединенные параллельно обкладкам времязадающих конденсато ров и состоящие из последовательно включенных дополнительного конденса" тора 17 (18 - в другом плече мульти 1 стфгде Е 1 КО 1 сто 1 ко+ 1 слоЕС (1,) напряжение источника 3 питания;емкость времязадающих конденсаторов 15 и 16;управляемая составляющая тока стока полевого транзистора;обратный ток запертых клю-. чевых транзисторов 1 и 2; неуправляемая составляющая тока стока полевого транзистора при запертом транзисторе,вибратора, обозначения для которогодалее даны в скобках) и термокомпенсирующего транзистора 19(20) с оторванным коллектором, при этом дополнительный конденсатор одной обкладкой подключен к коллектору ключевоготранзистора 1(2)...

Номер патента: 809501

Опубликовано: 28.02.1981

Автор: Фесенко

МПК: H03K 3/281

Метки: мультивибратор

...цель достигается тем,что в мультивибраторе, содержащем4-х плечий мост с активными элементами, в смежные плечи которого включены ключевые элементы, к одной диагонали моста подключен источник пи тающего напряжения, а к другой диагонали пспключена нагрузка, в два809501 Формула изобретения ВНИИПИ Заказ 455/75,Тираж 999 Подпис Филиал ППП "Патент",г.ужгород,ул.Проектная других смежных плеча моста включенытокостабилизирующие элементы, приэтом общая точка ключевых элементовсоединена с входами токостабилизирующих элементов, а входы ключевых элементов соединены цепью положительнойобратной связи.На чертеже приведена функциональна я схема предлагаемого мультивибратораЭлементы 1-4 образуют мост, к од- оной диагонали которого...

Номер патента: 809502

Опубликовано: 28.02.1981

Авторы: Пискун, Попше

МПК: H03K 3/284

Метки: одновибратор

...10 задержки повторяют сигналы, поступающие на вход элемента б задержки, но они инвертированы. Сигналы на выходе дополнительного инвертора 11 задержаны относительно сигналов на входе элемента б задержки и в точности их повторяют. Положительный сигнал запуска, поступающий на вход 2 разрешенного первого, элемента И-НЕ 1, устанавливает триггер 3 в единичное состояние, сигнал 60 с выхода 4 задерживается и инвертируется элементами 6,9 и 10 и запре.щает И-НЕ 1 по второму входу, сигналом логического нуля с выхода 5 запускается времязадающий элемент 7, б 5 нулевой сигнал с выхода которого запрещает И-НЕ 8 по первому входу.На время срабатывания времязадающего элемента 7 элемент И-НЕ 8 запрещен по второму входу сигналОм логического нуля,...

Номер патента: 809503

Опубликовано: 28.02.1981

Автор: Пихлау

МПК: H03K 3/284

Метки: одновибратор

...и времязадающий конденсатор 4, ключ 5, шины 6-8, логический элемент И-НЕ 9, ключ 10, конденсатор 11 и шины 12 и 13. Первый вход логического элемента 9 соединен с шиной 13, на которую подаются им пульсы повторного запуска одновибратора и второй вход - с выходом элемента 3. Выход элемента 9 подключен к входу ключа 5, который выполнен в виде микросхемы с открытым коллектор ным выходом. Второй ключ 10, выпол - ненный также на микросхеме с открытым коллекторным выходом, связан по управляющему входу с шиной 12, на которую подаются импульсы сброса одновибра- д тора, и по выходу - с точкой соединения времязадающего конденсатора 4 с выходом элемента 1 и с входом элемента 2.Одновибратор работает следующим образом.Если во время формирования...

Номер патента: 809504

Опубликовано: 28.02.1981

Авторы: Писарчук, Попше

МПК: H03K 3/284

Метки: одновибратор

...один из входов которого является 20входной шиной 2 одновибратора, аодин из выходов - выходной шиной 3одновибратора, первый времязадающийэлемент 4, а также дополнительныйвремязадаюший элемент 5, счетный 25триггер 6 и элемент 7 ИЛИ, Выходысчетного триггера б соответственночерез первый времязадающий элемент 4и дополнительный времязадающий эле- .мент 5 и элемент 7 ИЛИ связаны с другим входом ВЯ-триггера 1, один извыходов которого подключен к счетному входу счетного триггера б.Одновибратор работает следующимобразом,В исходном состоянии ВБ-триггер1 находится в нулевом состоянии, асчетный триггер б - в любом состоянии. Запускающий импульс поступаетна входную шину 2 одновибратора ипо входу Я устанавливает ВЯ-триггер 401 в единичное...

Номер патента: 809505

Опубликовано: 28.02.1981

Авторы: Берлов, Неруш, Фалькович

МПК: H03K 3/335

Метки: генератор, импульсов

...диода 11, ограничительный резистор 12 соединен с базой биполярного транзистора 4, конденсатор 13 включен между точкой соединения диода 11 с ограничительным резистором 12 и общей шиной. С общей шиной также соединены вторые обкладки конденсаторов 3 и 9 и второй вывод нагрузочного резистора.7, к источнику 16 питания подключен второй вывод резистора 2, а через резистор 15 втбрая база однопереходного транзистора 1.Генератор импульсов работает следующим образом.После включения источника 16 питания однопереходной транзистор 1, тиристор б и биполярный транзистор 4 заперты, конденсаторы 3 и 9 заряжаются 60 через резистор 2 и открытые соответственно диоды 5 и 8. Когда напряжение на конденсаторе 3, а, следовательно, на конденсаторе 9 и на эмит....

Номер патента: 809506

Опубликовано: 28.02.1981

Авторы: Николаенко, Новокшонов

МПК: H03K 3/64

Метки: генератор, импульсов, управляемый

...2 считаютимпульсы генератора 9, при этом в любой момент времени число, записанноев счетчике 1, на 1 больше числа, запи санного в счетчике 2егггде Гз - длительность импульса с источников 10 и 11 эталонныхимпульсов;Т - период следования сигналовгенератора 9 через времяГцТе после установки и-горазряда счетчика в единичноесостояние, в это же состояние устанавливается одноименный разряд счетчика 2.Таким образом, на выходеэлемента И-НЕ 5 формируетсяимпульс длительностью Гц.Аналогично через время Го послеустановки (и)-го разряда счетчика 1в единичное состояние в это же состоянйе установится (и)-й разряд счетчика 2 и на выходе элемента И-НЕ 14 40также сформируется импульс длителькОстью ГуТак как счетчики 1 и 2 работают(циклически, то на выходе...

Номер патента: 809507

Опубликовано: 28.02.1981

Автор: Саломатин

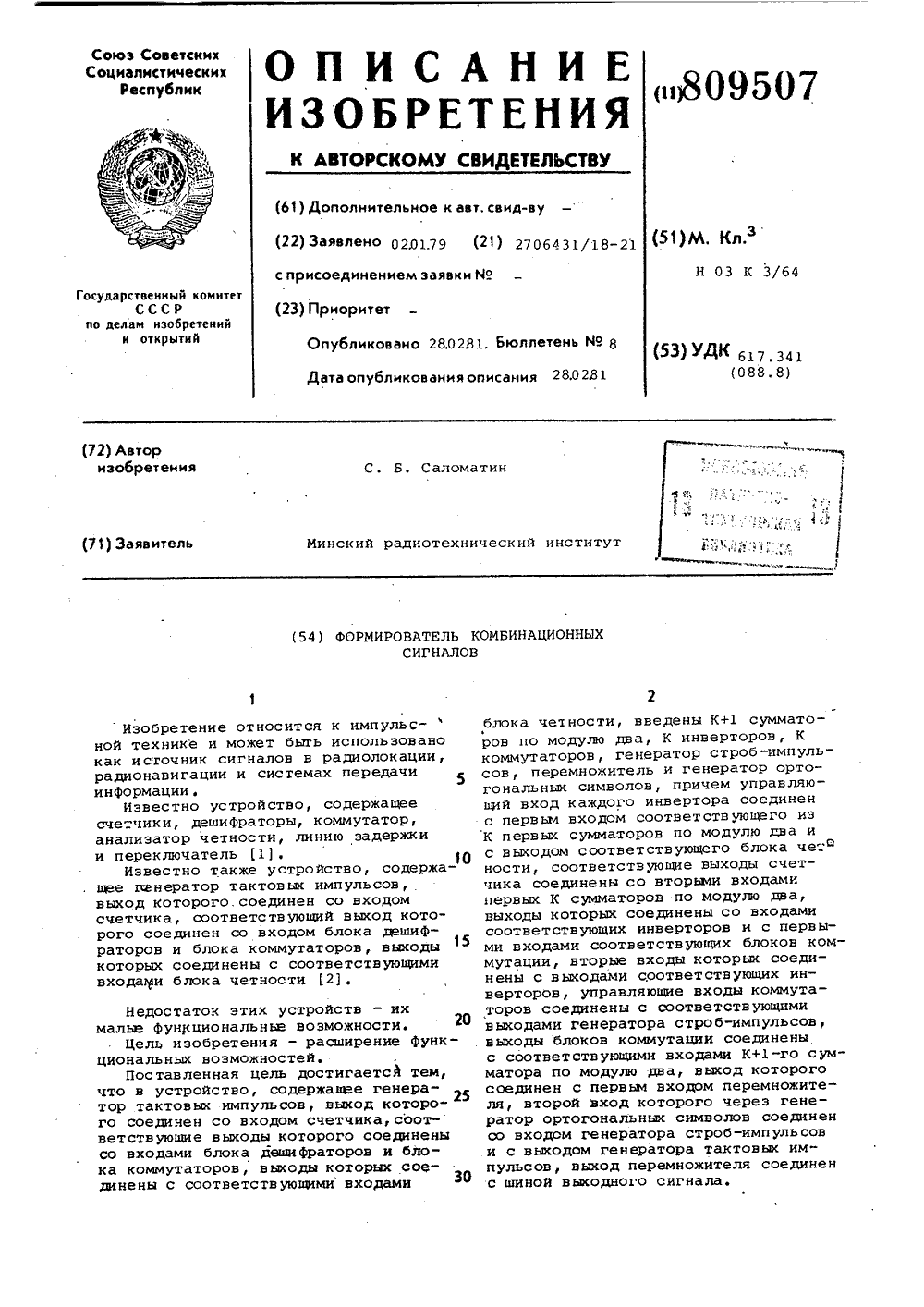

МПК: H03K 3/64

Метки: комбинационныхсигналов, формирователь

...последовательности, периодыкоторых равны удвоенной длительностиэлементарного символа (2 1) и длительности периода повторения последовательности 2/т. Блок 7 суммирует по модулю два символы соответствующей Д последовательности раздельно с символами первой и второймеандровыми последовательностями.Кроме того, каждый блок 7 совместносуммирует по модулю два символы Дпоследовательности с символами обоихмеандровых последовательностей выходы каждого из блоков 6 и 7 сумматоров по модулю два подключены квходамм соответствующих инверторов9 и 10. Результаты суммирования помодулю два на выходах блоков 6 и 7и результаты знаковой инверсии навыходах соответствующих инверторов9 и 10 образуют порождающее множество сигналов. Закон формирования...

Номер патента: 809508

Опубликовано: 28.02.1981

Авторы: Демиденко, Драбович, Маслобойщиков

МПК: H03K 3/64

Метки: генератор, импульсов, серий

...нали - чия небольшого изменения индукции (-йВ) перемещение рабочей точки из положения 4 в положение б создает на базовых обмотках транзисторов напряжения обратного знака (форглированием фронта) . И так как перемещение рабочей точки совпадает с появлением синхронизирующего импульса, а выделенный на обмотке 7 импульс тока создает нстречный поток, препятствующий изменению полярности напряжения на базовых обмотках трансформатора на обратный, генерация прекращается, рабочая точка занимает положение 5. Генерация прекращается практически без наличия переходного процесса, что обеспечивает высокое быстродействие. Диапазон регулирования периода серий импульсов осуществляется изменением резистора 8, величина которого выбирается из...

Номер патента: 809509

Опубликовано: 28.02.1981

Автор: Бантюков

МПК: H03K 3/64

Метки: кодо-вых, посылок, формирования

...7 исчетчик 9 находятся в нулевом положении, сигналы на выходах групп эле- . ЗОментов И 2-1 - 2-п и 4-1 - 4-и отсутствуют и элементы И 1-1 - 1-п, и3-1 - 3-и открыты. Сигналы, поступающие с шин 13-1 - 13-п, не приводятк изменению состояния устройства. ЗСигнал, поступающей с одной изшин 14-1 - 14-и закрывает один изэлементов И 4-1 - 4-и, а также черезэлемент ИЛИ 5 переводит триггер 7 вединичное положение. Сигнал с выходатриггера 7 открывает элемент И 8 и 4 Оимпульсы с выхода генератора 12 поступают на суммирующий вход счетчика9. Одновременно сигнал с выхода триггера 7 поступает на входы элементовИ 2-1 - 2-и и 4-1 - 4-п, при этом 45если на каких либо входах устройстваотсутствует сигнал, то срабатываютсоответствующие элементы И 2-1 -...

Номер патента: 809510

Опубликовано: 28.02.1981

Авторы: Моргунов, Нелидкин

МПК: H03K 3/84

Метки: генератор, импульснойпоследовательности, квазислучайной

...21. Рассмотрим работу генератора 2 в режиме1. Тактовые импульсы с генератора 2тактовых импульсов подаются на делитель 15, управляемый блоком 3 задав 4ния средней скважности, с делителя 15импульсы поступают на счетчик 13, апосле преобразования в преобразователе 11 этого числа в напряжение иФильтрации фильтром 9 полученное на- рпряжение сравнивается в компараторе 7с шумовым напряжением генератора 1 шума, сложенным в сумматоре 5 с постоянйым напряжением с блоков заданиясредней скважности. С выхода компара тора 7 снимаем импульс, который преобразовывает триггер 18 и триггер 17,логическая единица с выхода которогоподается на элемент 19, на второйвход этого элемента подаются импульсы с генератора 2 тактовых импульсов . 60Импульсы с...

Номер патента: 809511

Опубликовано: 28.02.1981

Авторы: Герасимов, Марков

МПК: H03K 3/84

Метки: генератор, импульсов, случайных

...из счетчиков импульсов выполнен реверсивным, причем выход источника шума соединен с первыми входами элементов И, вторые входы которых через генератор импульсов подключены к выходу реверсивного счетчика импульсов, вычитающий вход которого соединен через счетчик импульсов с выходом первого элемента И, а выход второго элемента И подключен к суммирующему входу реверсивного счетчика импульсовНа чертеже представлена структурная схема генератора.Генератор случайных импульсов содержит источник 1 шума, элементы 2 и 15 ЗИ, генератор 4 импульсов, счетчик 5 импульсов, реверсивный. счетчик 6 импульсов. В качестве генератора 4 используется ждущий мультивибратор.В исходном состоянии на инверсном 20 выходе генератора 4 импульсов формируетт с я...

Номер патента: 809512

Опубликовано: 28.02.1981

Авторы: Моргунов, Нелидкин

МПК: H03K 3/84

Метки: генератор, импульсов, случайных

...линию 11 задержки. На чертеже также показаны шина 12управляющего напряжения и выходнаяшина 13.Генератор случайных импульсов работает следующим образом.Случайный процесс с источника 1шума с регулируемым законом распределения уровней после усилителя 3809512 Формула изобретения ВНИИПИ Заказ 455/75 Тираж 999 Подписное Филиал ППП "Патент",г.ужгород,ул.Проектная,4 подается на вход дискриминатора 5 уровня, который выдает импульс при сравнении нарастающего случайного напряжения с заданным уровнем. Этот импульс подается на вход Формирователя 7 импульсов и происходит формирование переднего фронта. выходного импульса, одновременно с запуском одновибратора 9, который формирует на выходе короткий импульс, подающийся на вход управляемой линии 11...

Номер патента: 809513

Опубликовано: 28.02.1981

Автор: Пузаков

МПК: H03K 4/02

Метки: генератор, колебаний, низкочастотных, цифровой

...генератор 1 импульсов, дешифратор2, триггер 3, реверсивный счетчик 4,преобразователь 5 код-напряжение,счетчик б с управляемым коэффициентомделения, элементы И 7 и 8 и элементыИЛИ 9,10,11 и 12.Выход задающего генератора импульсов 1 через счетчик б с управляемымкоэффициентом деления и элементы И7 и 8 соединен со входами реверсивного счетчика 4, выходы которого подключены ко входам преобразователя 5 коднапряжение и входам дешифратора 2,выходы дешифратора 2 - к входамтриггера 3 и через элементы ИЛИ 9,10,11 и 12 - к управляющим входам счетчика 6 с управляемым коэффициентомделения,Работает генератор следующим образом.В начальный момент времени счетчик 4 находится в нулевом состоянии,при этом напряжение на выходе преобразователя 5...

Номер патента: 809514

Опубликовано: 28.02.1981

Автор: Охотин

МПК: H03K 4/08

Метки: генератор, пилообразногонапряжения, управляемый

...неинвертирующий вход - со вторым выходом триггера 2 управления и вторым входом элемента 1 И. Генератор также содержитдва компаратора 7 и 8, первые входыкоторых соединены с выходом операционного усилителя б, вторые входы - с.шинами источников опорных напряженийЕ, Е, а выходы с - к и Р входами35триггера 2 управления.Управляемый генератор пилообразного напряжения работает следующимобразом.до момента прихода запускающе го импульса триггер 2 управления установлен в нулевое положение и навторой вход элемента 1 И подается высокий уровень со второго инверсноговыхода триггера 2, разрешая прохождение запускающего импульса. При этомключ 4 открыт низким потенциалом При поступлении запускающего импульса опрокидывается триггер 2 и устанавливается на...

Номер патента: 809515

Опубликовано: 28.02.1981

Авторы: Большаков, Сергеев, Солодовников, Шнайдер

МПК: H03K 4/08

Метки: генератор, пилообразного

...к подвижному выводупервого переменного резистора 5, неинвертирующий вход - к подвижномувыводу второго переменного резисторапоследовательно соединен с преобра- З 5зователем 12 напряжение-ток, параФазные выходы которого подключены кдиагонали первого диодного моста.Генератор пилообразного напряженияработает следующим образом.4 ОПри включении генератора компаратор3 устанавливается в одно из .устойчи -вых состояни, характеризуемое, например положительным выходным потенциалом, прикладываемым к диодному мосту1, Ток заряда, поступающий с выходапреобразователя 12 напряжение-ток навход интегратора 2, обеспечиваетуменьшение выходного напряжения интегратора 2 до значения, определяемого 50потенциалом с подвижного вывода второго переменного...

Номер патента: 809516

Опубликовано: 28.02.1981

Автор: Глушковский

МПК: H03K 4/48

Метки: генератор

...тока содержит регулируемый источник 1 опорного напряжения, одна из клемм которого соединена с неинвертирующим входом операционного усилителя 2, другая клемма через резистор 3 соединена с регулирующим элементом 4, управляющий вход которого соединен с выходом операционного усилителя 2. Резистор 5 включен между инвертирующим входом операционного усилителя 2 и выводом резистора 3, подключенньм к регулирующему элементу 4.Генератор работает следуюоМм образом.Опорное напряжение от источника 1 сравнивается операционно усилителем809516 Формула изобретения Составитель В,МироновТехред М.Табакович ректор Г.Назарова актор С,Тараненко Тираж 999 рственног обретенийЖ, Ра Заказ 455 ис комитета СССР открытий ская наб., д.4/5 ВНИИПИ Гос по делам...

Номер патента: 809517

Опубликовано: 28.02.1981

Авторы: Бриллиантов, Самойлов

МПК: H03K 4/48

Метки: выходной, генератора, каскад, развертки

...5 показано на осцил лограмме 13, а напряжение на отклоняО52025Зо35404550 17юшей катушке 5 иллюстрируется осципло граммой 14. Длительность импульсов обратного хода обеспечивается выбором емкости конденсатора 6, Амплитуда этих импульсов зависит от длительности обратного хода Ти величины напряжения Е источника 7 питания. Зная длительность периода кадровой развертки Тк, амплитуду импульсов обратного хода можно рассчитать по формулеп.тм2 ТрхОтклоняющий ток первой половины прямого хода развертки формируется с помощью токостабилизируюшего транзистора 10 за счет разряда накопительного конденсатора 4, заряженного во вторую половину прямого хода, когда работал усилительный транзистор 1, Токостабилизируюший транзистор 10 от - крывается в...

Номер патента: 809518

Опубликовано: 28.02.1981

Автор: Дрожжин

МПК: H03K 4/50

Метки: генератор, пилообразного

...пилообразного напряжения работает следующим образом.На выходе операционного усилителя 1, являющегося выходом генератора, форми - руется пилообразное напряжение. Разрядное устройство 4 включается выходнымнапряжением с делителя 5 напряжения при достижении определенного уровня. С момента включения разрядного устройства 4 первый конденсатор 2 разряжается до потенциала близкого к нулевому с постоянной времени, определяемой емкостью конденсатора 2 и прямым сопротивлением разрядного устройства 4. Разрядное устройство 4 закрывается при достижении напряжения на выходе операционного усилителя 1 уровня запирания, при этом конденсатор 2 начинает заряжаться и цикл снова повторяется.При отсутствии импульсов синхронизации на выходе...

Номер патента: 809519

Опубликовано: 28.02.1981

Авторы: Мигалкин, Сентизов

МПК: H03K 4/501

Метки: генератор, пилообразного

...подключена к источнику смешения, коллек 35 тор соединен через резистор с источником . питания и через переходную цепь с базой второго транзистора интегратора Мюллера, эмиттер соединен с эмиттером второго транзистора интегратора Мюллера, введен дополнительный резистивный дели - тель напряжения, включенный между источником питания и коллектором ключевого транзистора, средняя точка которого подключена к базе нагруэочного транзистора.45На чертеже приведена принципиальная схема предлагаемого устройства.Устройство содержит интегратор Мюллера, состоящий из трех транзисторов 1-3, времязадающей цепи из конденсатора 4 и резистора 5, ключевой транзистор 6, база которого подключена к источнику 7 смещения, коллектор через резистор 8 связан с...

Номер патента: 809520

Опубликовано: 28.02.1981

Авторы: Бондарь, Суслов

МПК: H03K 4/52

Метки: генератор, развертки

...подключен к шине +Е источника питания и к общей шине, а его первый вход - к первому выходу зада - ющего генератора 1, второй формирователь 3 пилообразного. напряжения с отрицательной крутизной нарастания, который подключен в шине +Е источника питания, а его первый вход - к второму выходу задающего генератора 1, переменный резистор 4, включенный между вторым входом, заряда первого формирователя 2 пилообразного напряжения с положи - тельной крутизной нарастания и обшей шиной, усилитель 5 постоянного тока, неинвертирующий вход которого подключен к подвижному выводу переменного резистора 4, инвертирующий вход - ко второму входу второго формирователя 3 пилообразного напряжения с отрипатель - ной крутизной нарастания и первому выводу...

Номер патента: 809521

Опубликовано: 28.02.1981

Авторы: Залесский, Смышляев

МПК: H03K 5/01

Метки: импульсовразностной, формирования, частоты

...6. Импульсы последовательности(фиг. 2, в) поступают на вход формирователя 2, разделяющего данную последовательность на четную и нечетную последовательности. Последователь- . ность нечетных импульсов (фиг. 2, г) и последовательность четных импульсов (фиг, 2, д) поступают на элементы И 4 и 5, например .на элемент И 4 после - довательность нечетных импульсов, на элемент И 5 - четных. В зависимости от состояния триггера 7 импульс одной из последовательностей (например, нечетной) пройдет через элемент ИЛИ 6 и элемент И 3 . (фиг. 2, е), Если этот импульс совпадает по времени с импульсами с выхода формирователя 1, то на выходе элемента И 3 появится импульс (фиг, 2, к), который перебросит триггер 7 в противоположное состояние (фиг. 2, з), тогда...

Номер патента: 809522

Опубликовано: 28.02.1981

Авторы: Акимов, Мерзляков

МПК: H03K 5/01

Метки: импульсов, привязки, формирователь

...на фиг. 2 - временные диаграммы.з 80формирователь для привязки импульсов содержит шину 1 входного сигнала, линию 2 задержки, резисторы 3 и 4, конденсатор 5, диод 6, ,дифференциальный усилитель 7, пороговый элемент 8, Шика 1 соединена со входом линии 2 задержки и резистором,3, второй конец которого соединен с катодом диода 6, анод которого вместе с заземленными резистором 4 и конденсатором 5 присоединен к одному из входов дифференциального усилителя 7. Другой вход дифф еренциального усилителя 7 подключен к выходу линии 2 задержки, а выход - ко входу порогового элемента 8.Формирователь работает следующим образом.Сигнал с шины 1 поступает на вход линии 2 задержки и на делитель, образованный резисторами 3 и 4, диодом, 6 и...

Номер патента: 809523

Опубликовано: 28.02.1981

Авторы: Бражко, Колосов

МПК: H03K 5/01

Метки: дискретных, сигналов, формирователь

...отрицательного (заднего) фронта нашине входных сигналов (фиг. 2, мо 35мент Ь) работа устройства происходитаналогичным образом. информационному входу 13 -триггера,между единичным и нулевым выходамикоторого подключен времязадающийконтур, причем две обкладки конденсатора времязадающего контура соединенысоответственно с двумя входами элемента И - НЕ, выход которого соединен стактовым входом ) - триггера.На фиг. 1 представлена принципиальная схема формирователя дискретныхсигналов; на фиг. 2 - временные диаграммы его работй,формирователь содержит шину 1 входных сигналов, Я -триггер 2, единичныйвыход которого является выходом 3формирователя, двухвходовый элементИ-НЕ 4 и времязадающий контур 5, выполненный на конденсаторе 6 резисторах 7 и 8 и...

Номер патента: 809524

Опубликовано: 28.02.1981

Авторы: Бобченок, Тимофеев, Тимухин

МПК: H03K 5/01

Метки: импульсовразностной, формирования, частоты

...10, элементыИ 11 и 12, выходы 13 и 14.Устройство работает следующим обра -зом.Пусть, частота импульсов первойвходной последовательности больше час -тоты второй импульсной последовательчости. Если триггер 10 находится внулевом состоянии, то он разрешаетпрохождение импульсов первой входнойпоследовательности на выход 13 устройства, через элемент И 11. Если триггер10 находится в единичном состоянии,то первый импульс с первого входа 1 непройдет на выход 13 устройства, а только установит триггер 10 в нулевое состояние, разрешающее прохождение следующих импульсов первой входной последовательности на выход устройства. Импульсвторой импульсной последовательностина выход 14 устройства не проходит, таккак триггер 10 находится в йулевом 24...

Номер патента: 809525

Опубликовано: 28.02.1981

Авторы: Бабанин, Волков, Эстрин

МПК: H03K 5/01

Метки: импульсов, формирователь

...в предлагаемом формирователе потребление тока по цеписмещения, запирающего выходной каскадпрактически отсутствует и при этом набазу транзистора подается почти все запирающее напряжение. тор-эмиттер транзистора 3 включен между средней точкой ВС- цепочки 5-6, подключенной параллельно тиристору 1, и полюсом 9 источника запирающего напряжения, который через первый резистор 10соединен с анодами диода 4 и светоизлучающего диода 2, катод которого соединс входом устройства и входом элемента7, выход которого соединен с катодомдиода 4 и через второй резистор 11 сбазой транзистора 3.Анод тиристора 1. соединен с базойтранзистора 12 выходного каскада 8, аточка соединения катода тиристора 1 сконденсатором 5 через третий резистор13 подключена к...
