H03K — Импульсная техника

Номер патента: 815844

Опубликовано: 23.03.1981

Авторы: Драгунов, Катаев, Кузнецова, Турнецкий

МПК: H03K 5/22

Метки: пороговое

...ноль выходного триггеог 6 со счетным входом и устанавливает его в . нулевое состояние (фиг, 2 г). При этом открывается временной селектор 1 прямого сигнала, на селектирующий вход которого поступает сигнал с прямого выхода триггера 6 со счетным входом (фиг. 2 д) и закрывается временной селектор 9 инвертированного сигнала (фиг. 2 е) на селектирующий вход которого поступает сигнал с инверсного выхода триггера 6 со счетным входом. Входной сигнал устройства 4поступает через временной селектор 1 прямого сигнала на сигнальный вход триггера 2 Шмитта. При этом в момент времени при достижении входным сигналом, имеющим положительную производную, меньшего по абсолютной величине порога переключения триггера 2 Шмитта (фиг, 2 ж) происходит отпускание...

Номер патента: 815869

Опубликовано: 23.03.1981

Авторы: Габов, Проус, Шевцов

МПК: H03K 3/281

Метки: ждущий, мультивибратор

...по схеме с общей базойтранзистора 7 и включенного по схемес общим эмиттером транзистора 8, эмиттер которого поасоецинен к отрицательному полюсу источника питания черездиод 9, аноа которого, кроме того, поасоеаинен к резистору 4; коллектор транзистора 8 соединен с базой заряаного транзистора и через резистор 10 поцключен к положительному полюсу источника питания, и кроме того, через диоа 1 1 - к среаней точке целителя на резисторах 3, 4.Мультивибратор работает слецующим образом.В жцущем режиме транзистор 1 насыщен, поэтому на реэистивном делителе пааают почти все напряжения источника питания. Транзистор 7 заперт обратным напряжением резистивного делителя транзистора 8 и закрыт пааением напряжения на диоде 9. Диод 11 смещен в обратном...

Номер патента: 815870

Опубликовано: 23.03.1981

Авторы: Гайворонский, Рогозов, Самойлов

МПК: H03K 3/286

Метки: двоичного, деления, каскад, частоты

...Р-области). Коллектором р-й р транзистора 8 является база и р-й транзистора 3, последняяявляется первым коллектором р В р транзистора 9. Вторым коллектором р-и ртранзистора 9 является база й-р й транзистора 2, В базу й-й транзистора 2дырки инжектируются через р-в-р транзистор О ( переинжекторная четвертаяР-область является общей для и-р-йтранзисторов 2 и 3).Эмиттеры всех й-р-й и базы всехр-й-р объединены с шиной нулевого потен пиала,Работает каскац двоичного деления ":частоты елецующим образом.,Транзистор 1 образует триггерныесвязи между й-р-й транзисторами 2 и 3.Коллектор й-р-й транзистора 1 соединен с базой и р-й транзистора 3 черезр-й-р транзистор 8 (третья Р-областьнаходится между базовой Р-областьюи-р-й транзистора 3 и...

Номер патента: 815871

Опубликовано: 23.03.1981

Авторы: Антонец, Денисов

МПК: H03K 3/353

Метки: мультивибратор

...а на выходе инвертора 2 уровень логического 0, конденсатор 4 времяэадаюшей цепи заряжается через выходное сопротивление инвертора 1, токоогряничивающий резистор 7, параллельно соединенные резистор 5 времязадаюшей цепи и цепь сток-исток шунтирующего транзистора 8, выходное сопротивление инверф тора 2. При этом напряжение в точке соединения резистора 5 и конденсатора 4 времязадаюшей цепи возрастает, Скорость заряда конденсатора 4 зависит от величины сопротивления цепи заряда, в частности от величины выходного сопротивления инверторов 1 и 2.Когда напряжение в точке соединения резистора 5 и конденсатора 4 времяэадаюшей цепи достигает величины, равной напряжению переключения инвертора 1, возникает лавинообразный процесс переключения...

Номер патента: 815872

Опубликовано: 23.03.1981

Авторы: Денискин, Карвецкий

МПК: H03K 3/53

Метки: импульсный, модулятор

...а.,Устройство содержит источник 1 питания, выход которого подключен к анодуразрядного коммутирующего элемента 2и входу искусственной линии 3, выходкоторой через первичную обмотку 4 выходного импульсного трансформатора 5соединен с. катодом разрядного коммутирующего элемента 2 и через вторую первичную. обмотку 6 трансформатора 5 - санодом зарядного коммутирующего элемента 7, катод которого соединен с обшейшиной модулятора,. При этом вторичнаяобмотка 8 трансформатора 5 подключена к нагрузке 9, управляющие электродыразрядного 2 и зарядного 7 коммутирующих элементов соединены с выходамигенераторов 10 и 11 запуска соответственно.Импульсный модулятор работает следующим образом,Импульс запуска с генератора 11 поступает на управляющий электрод...

Номер патента: 815873

Опубликовано: 23.03.1981

Авторы: Богатырев, Катасонов

МПК: H03K 3/53

Метки: зарядки, накопительныхконденсаторов

...высокий КПД и в интервале времени, соответствующем открытому состоянию транзистор. Через открытый полупроводниковый ключ течет нарастающий суммарный ток источника питания и конденсатора 2, При выходе транзистора полупроводникового ключа из насыщения происходит лавинообразный процесс его запирания, обусловленный изменением направления тока в цепи конденсатор 2об мотка 5 трансформатора. Индуктивность рассеяния трансфор матора препятствует пропусканию скачкообразного тока 40 45 50 55 3 81накопительный конденсатор подключенк выходу выпрямителя,На чертеже приведена схема устроВства.Устройство содержит дроссель 1, разделительный конденсатор 2, полупроводниковый ключ 3, трансформатор 4 с двумяпервичными обмотками 5 и 6, накопительный...

Номер патента: 815874

Опубликовано: 23.03.1981

Авторы: Блазнин, Данилин, Елецкая, Подоскин, Сакович, Яковлев

МПК: H03K 3/53

Метки: высокого, генератор, импульсов, напря-жения

...поверхности изолирующего цилиндра 4. Разрядники 2 жестко закреплены на общем изолирующем валу 5, соосном с окружностями неподвижных коммутирующих электродов 3. Вал 5 приводится во вращение с помощью привода 6, например электродвигателя. С Помощью соединительных перемычек неподвижные коммутирующие электроды,3связаны с конденсаторами 1, нагрузкой 7 и с источником постоянного высокого напряжения. Центральный угол, образованный обоими коммутирующими электррдами врщающегося разрядника соответ 50 3 81 ботающие на растяжение при замыкании и на сжатие при размыкании. Знакопеременный характер нагрузки требует жесткой конструкции тяг и соответственно мощный привод для управления ими. Кроме того, возвратно-поступательное движение .неизбежно...

Номер патента: 815875

Опубликовано: 23.03.1981

Авторы: Алдабаев, Диденко, Загарий, Конарев, Коновалов, Ручинский

МПК: H03K 3/64

Метки: временных, интервалов, многоканальное, форми-рования

...импульсов, синхронизатор 1 вырабатывает счетные измерительные импульсы.Работает устройство циклически.Каждый цикл работы длительностьюсостоит из фазыобращениек памяти ифазы засчетф, которые следуют друг задругом.Режим работы устройства в фазе"обращение" определяется типом команды "запуск", "опрос", подаваемойна шины 13,15 и 16 устройства.По команде "запуск" в выбранномканале, при условии, что он свободенк данному моменту времени, начнет отрабатываться временной интервал, длительность которого определяется значением мантиссы этого канала в блоке 5.Если канал занят, т.е. к моментупоступления очередной команды "запуск"временной интервал начатый по предыдущему запуску еще не отработан, то предлагаемое устройство не отреагирует...

Номер патента: 815876

Опубликовано: 23.03.1981

Авторы: Алякринский, Ермина, Коншин, Новиков

МПК: H03K 3/80

Метки: генератор, сигналов, синусоидаль-ных, цифровой

...и на выходе управляемого.делителя напряжения формируется втораяполовин а аппроксимиров анного выходногосигнала. ние, выход которого подкпючен к выходной шине, введены многовходовый элемент И, генератор тактовых импульсов и элемент задержки, включенный между выходом блока сравнения кодов и сбросовым входом делителя частоты с переменным коэффициентом деления, причем выход генератора тактовых импупьсов соединен с информационным входом двоичного счетчика, выходы разрядов которого через многовходовый элемент И соединены со сбросовым входом двоичного счетчика.На чертеже приведена структурная электрическая схема предлагаемого генератора.Генератор содержит кварцевый генератор 1, делитель 2 частоты, делитель 3 частоты с переменным...

Номер патента: 815877

Опубликовано: 23.03.1981

Авторы: Ерофеев, Кашин, Полященко, Тарасов, Ус, Шандрин

МПК: H03K 4/06

Метки: генератор, треугольного

...запускают его. Выходное напряжение цифроаналогового преоб-. разователя 4 изменяется в соответствиис изменением состояния реверсивного счет чика 3, направление счета которого задает 40 ся блоком 6 переключения реверса. В за -- висимости от задания .режима блоком 5 осушествляется формирование однополярного или двухполярного выходного сигнала на основе выдачи признака знака цифроаналоговоьу преобразователю 4, путем подачи знаковой информации от реверсивного счетчика 3. В формирователе7 вырабатываются импульсы для запретапрохождения тактовых импульсов через50элемент 2 И в конце периода воспроизводимого сигнала при поступлении управлявшего сигнала от реверсивного счетчика 3 и признака режима работы от блока5 формирования знака. мирователя...

Номер патента: 815878

Опубликовано: 23.03.1981

Авторы: Важенина, Кацва

МПК: H03K 5/00

Метки: импульсов, формирователь

...нв выходе ляется низкий уровень напряжения, и авьс Цььц токолеб ания срыв аются.,д формирователя им- Таким Образом, на выходе устройстимпульса Ох в ва формируется импульс, длительность40.(фиг. 2) опрокиды- которогоего выходе, в сле- Я, 2де формирователя Регулировку длительности выходноговысокий уровень . импульса осуществляют, изменяя величииспольэуется для ну напряжения сравнения Е в .преде 45я ввтоколебвтель- лах от О до Е . При Е=1 длительностьк о К1 и 2, Входной выходного импульса максимальна приэатакже на базы од данном соотношении между 6 и и,гВ 1ров мультивибратои равнащ шина коллекторного пидинена с выходом тризапуском, последоватесумматор по амплитудпричем разноименныевибрвторов подключеньк двум входам сумматв выход...

Номер патента: 815879

Опубликовано: 23.03.1981

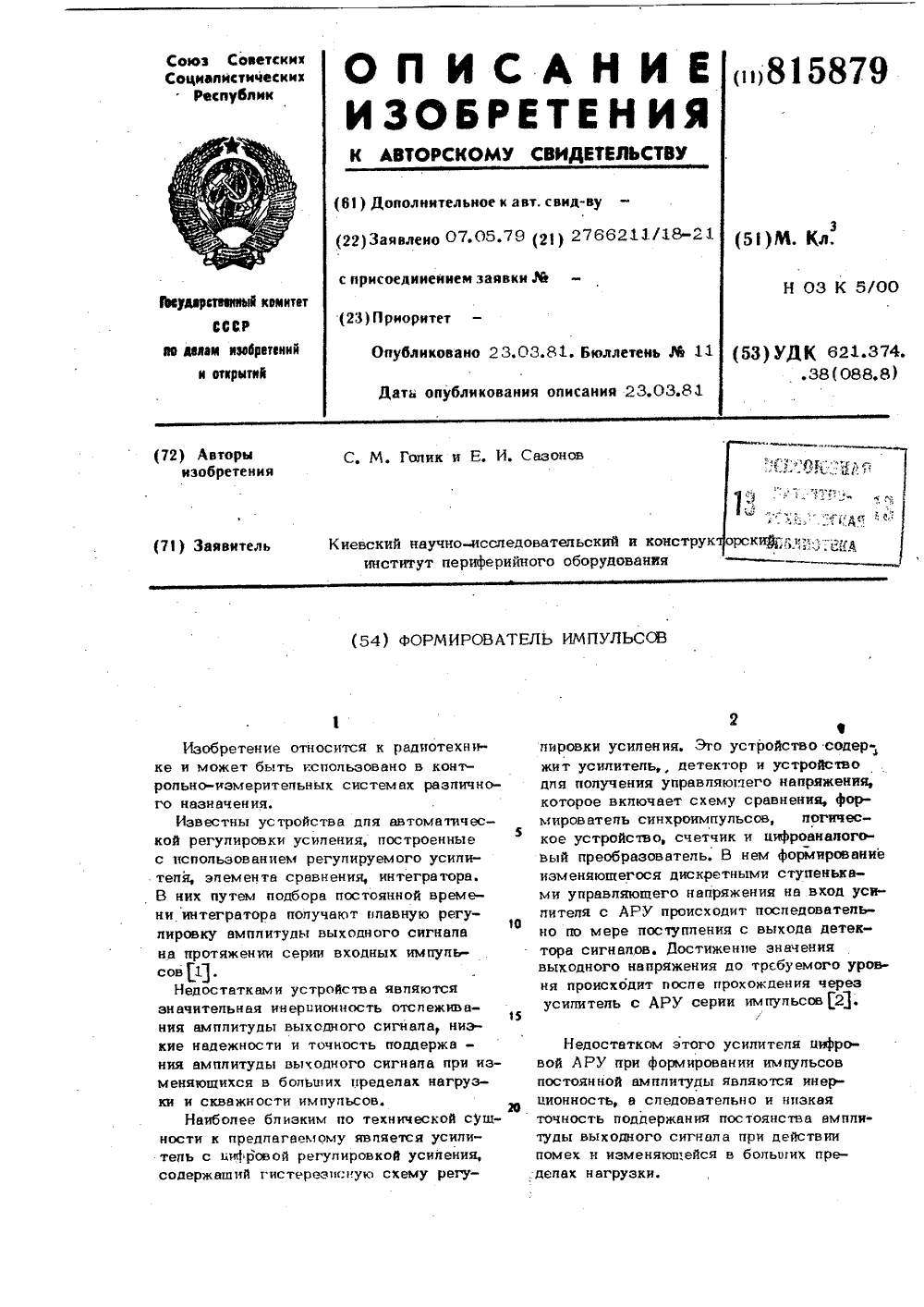

Авторы: Голик, Сазонов

МПК: H03K 5/007

Метки: импульсов, формирователь

...программируемое напряжение, выход11 схемы 4 сравнения через масштабный усилитель 5 соединен со входом 12,управления РУ 1,АЗУ. 3 содержит входной операционныйусилитель 13, ключ 14, запоминающуюемкость 15, выходной операционный усипитель 16, первый дополнительный ключ17, второй дополнительный ключ 18 иинвертор 19.Устройство работает следующим образом.Входные импульсы подаются на вход 6РУ 1, сигнал с выхода 7 РУ 1 поступает на вход 8 АЗУ 3 через ключ 2. Управление ключом 2 осуществляется сигналеми, поступающими с входной шины6, Импульс с выхода ключа 2 подаетсяна неинвертирующий вход входного операционного усилителя 13. В.режиме записи ключи 17 и 14 замкнуты, а кпюч18 разомкнут, при этом напряжение на10 15 20 25 30 354045 50 55 ет...

Номер патента: 815880

Опубликовано: 23.03.1981

Авторы: Ильин, Котов, Тюленев, Шишкин

МПК: H03K 5/01

Метки: импульсов, формирователь

...асинхронныйтриггер 3, элемент 4 задержки, входную 5 и выходную 6 шины.Устройство работает следующим образом.При отсутствии входного импульса(положительный потенциал на шине 5)на шине 6 формирователя имеет также. положительный потенциал, а асинхронный триггер З установлен в нулевое положение. При появлении входного импуль.св (нулевой уровень на шине 5) на выходе элемента И-НЕ 1 появляется попожитепьный потенциал и открываетсяэлемент И-НЕ 2, на выходе которогообразуется нулевой потенциал. Поступая на вход элемента И-НЕ 1 нулевойпотенциал дублирует входной сигнали, проходя через элемент 4 задержки,лт.е. через время ь , устанавливаетасинхронный триггер 3 в единичное состояние. Одновременно указанный сигналпо третьему дополнительному входу...

Номер патента: 815881

Опубликовано: 23.03.1981

Авторы: Ивашин, Шатунов

МПК: H03K 5/01

Метки: импульсов, формирователь

...тиристора 6, а анод диода 10 соединен с минусом источника 1 и через вторую катушку индуктивности 14 с катодом тиристора 8. Формирователь импульсов работает следующим образом,В начальный момент (о (фиг. 2) от схемы управления включаются тиристоры 3, 4 и конденсаторы 11, 12, начальная полярность напряжения на которых показана на фиг, 1, начинают совместно разряжаться на нагрузку 15. В момент 1 когда напряжение на каждом из коммутирующих конденсаторов 11, 12 уменьшится, но еще не сменит полярность от схемы управления, включаются тиристоры 6 и 8. Тиристоры 3 и 4 запираются и к каждому из них прикладывается в обратном направлении алгебраическая сумма напряжений конденсатора 2 и одного из коммутирующих конденсаторов. Совместный разряд...

Номер патента: 815882

Опубликовано: 23.03.1981

Авторы: Машенков, Скородумов

МПК: H03K 5/08

Метки: двухполярный, дискриминатор, уровня

...чувствительность остается постоянной в широком температурном диапазоне, благодаря тому, что напряжение смещения на нижнем плече делителя из-за наличия диода 16 изменяется при изменении температуры и компенсирует основную составляющую дрейфа усилителя 1 - температурное изменение напряжения. на переходе эмиттер-база входного транзистора 3,Формирование выходного импульса заканчивается при достижении мгновенным значением напряжения сигнала на резисторе 12 величины порога отпускания усилителя 1 (точка 2, фиг. 2 а; фиг. 2 б). При этом транзистор 3 открывается, транзистор 5 закрывается, напряжение на резисторе 20 нагрузки равно нулю. По тем же причинам, что и для порога срабатывания, обеспечивается малая и постоянная в широком.температурном...

Номер патента: 815884

Опубликовано: 23.03.1981

Авторы: Грачев, Никонов, Парфенов

МПК: H03K 5/156

Метки: удвоитель, частоты

...частоты генератора 1 через делитель 2 поступает на первые входы элементов И 3, 5.Таким образом, на выходе элемента И 3 появляется сигнал с частотой в два раза меньше частоты опорного генератора 1 и следовательно, в течение длительности положительного периода входного сигнала реверсивный счетчик 8 суммирует некоторое количество импульсов, После окончения положительного полупериода входного сигнала через элемент НЕ 7 и элемент И 4, отрицательным полупериодом входной сигнал разрешает работу реверсивного счетчика 8 на вычитание. А так как вычитающие импульсы от опорного генератора 1 превышают в два раза по частоте импульсы с делителя 2 частоты, то счетчик освобождается от информации ровно за половину полупериода, как только это...

Номер патента: 815887

Опубликовано: 23.03.1981

Авторы: Гамбург, Иосипов, Сабиров

МПК: H03K 5/19

Метки: импульсов, последова-тельности

...в устройстве, могут быть построены на потенциальных элементах И - НЕ.Устройство для контроля последовательности импульсов работает следующим образом.В исходное состояние устройство устанавливается поступающим на шину 4 импульсом начальной установки. При поступлении, в момент времени 1 р, импульса начальной установки с шины 4, т. е. низкого уровня напряжения, на прямом выходе триггера 3 устанавливается высокий уровень напряжения, на инверсном выходе триггера 1, прямом и инверсном выходах триггера 2 - высокие уровни напряжения. С окончанием импульса установки (появлением высокого уровня напряжения на шине 4) в момент времениустройство готово к работе.В момент времени Фа на шину 5 поступает контролируемый импульс и на инверсном...

Номер патента: 815888

Опубликовано: 23.03.1981

Авторы: Артемкин, Гавриленко

МПК: H03K 5/19

Метки: выделения, импульсногосигнала

...3 с кратными частотами и вспомогательные импульсные последовательности 4, полученные путем временных сдвигов из набора импульсных последовательностей З,.а также выходной сигнал 5.Устройство содержит генератор 6 исходных импульсов и инвертированных импульсов, выходы которого соединены соответственно со счетным входом двоичного счетчика 7 и тактовым входом первого из триггеров 8, входы установки и сброса каждого из которых соединены с прямым и инверсным выходами соответствующего разряда двоичного счетчика 7, а тактовый вход каждого триггера 8, кроме первого, соединен с входом установки предыдущего триггера, выходы триггеров 8 и выход генератора 6 соединены с входами элемента 9 совпадения, выход которого соединен с выходом 10...

Номер патента: 815889

Опубликовано: 23.03.1981

Автор: Струтинский

МПК: H03K 5/19

Метки: селектор, частотно-импульсныхсигналов

...второй импульс отпирает ключ 3 и напряжение генератора 2 запоминается на конденсаторе 13. Кроме того, второй импульссбрасывает и вновь запускает генератор 2.Третий импульс, появившийся на выходеключа 1, идет на выход, а также поступаетна распределитель 6 и с его первого выходаидет на элемент 7. При этом в него записывается сигнал генератора 2, пропорциональный второму периоду. Третий импульсвоздействует также на блок 5 управления,который вырабатывает сигнал включенияблока 9 вычисления модуля. Кроме того, третий импульс открывает ключ 3 и на конденсаторе 12 запоминается напряжение, пропорциональное второму периоду, а также сбрасывает и вновь запускает генератор 2.Между третьим и четвертым импульсами блок 9 вырабатывает сигнал,...

Номер патента: 815891

Опубликовано: 23.03.1981

Авторы: Грибакин, Никифоров, Скоробогатов, Шермаков

МПК: H03K 5/22

Метки: импульсов, селектор, частотеследования

...с выхода 8. Интегратор состоит из резисторов 9, 10, диода 11 и конденсатора 12.Селектор раб образом.На шину 7 п длительностью 1 и пере р 1 всос815891 Формула изобретения Составитель А. Артюехред А. Бойкасираж 9 ЬЬ КорректорПоднисноСССРтийб., д, 4/5Проектная,Бутяг едактор Н. Рогулича к аз 695/88ВНИИПИно д113035, МоФилиал ППП митетаоткрыая наул. Государственного лам изобретений ква, Ж - 35, Рау Патент, г. Ужго тояние 11 т. Через время, определяемое элементом 2 задержки - 1 з (равное длительности входного импульса 1 и), на первом входе КЬ-триггера 3 появляется уровень 1.1 т и й 5- триггер 3 становится чувствительным по второму входу, С появлением на выходе триггера 1 уровня 1.1 т конденсатор интегратора 4 начинает заряжаться с постоянной...

Номер патента: 815892

Опубликовано: 23.03.1981

Авторы: Вайсман, Джагупов, Тагиев

МПК: H03K 5/26

Метки: заданнойдлительности, импульсов, пар, селектор

...дешифратора 10, входы которого подключены к выходам счетчика 6 импульсов, со вторым входом элемента И 11, первый вход которого подключен к выходу нуля дешифратора 10, а третий вход - через элемент 8 задержки к выходу триггера 2, первому входу элемента И 9, выход которого соединен со счетным входом счетчика импульсов, причем второй вход триггера 2 соединен с шиной сброса и с первым входом элемента ИЛИ 5, выход которого подключен ко входу сброса счетчика 6 импульсов, а второй вход - к выходу элемента 7 задержки,Устройство работает следующим образом. 35 40 45 50 55 4Предварительно на шину сброса подается импульс, устанавливающий счетчик 6 импульсов и триггер 2 в нулевом состоянии. При этом с выхода триггера поступает запрещающий...

Номер патента: 815893

Опубликовано: 23.03.1981

Автор: Самусь

МПК: H03K 5/26

Метки: пороговое, частотное

...5, к установочному входу делителя 2,ко второму входу элемента ИЛИ 7 и черезблок 8 предустановки ко второму установочному входу делителя 3. Выход 12 триггера 5является выходом устройства.Устройство работает следующим образом,В исходном состоянии триггер 4 находится в таком положении, при котором с еговыхода на вход элемента И 6 поступаетразрешающий потенциал, первый импульсконтролируемой частоты 1 поступает через з 5элемент И 6 на вход 10 генератора 1 изапускает его. При этом на выходе генератора 1 появляется последовательность импульсов опорной частоты 1 , первый импульс которой совпадает во времени с первым импуль 4 Осом измеряемой последовательности. Это возможно, если использовать в качестве генератора 1 генератор с ударным...

Номер патента: 815894

Опубликовано: 23.03.1981

Автор: Терехов

МПК: H03K 7/02

Метки: импульсный, модулятор

...соединенных между собой дросселя 13 и диода 14, Второй коммутирующий элемент 8 подключен между общей шиной и точкой соединения дросселя 13.с диодом 14.Импульсный модулятор работает следующим образом.При включении источника 1 постоянного напряжения через зарядную цепь (дроссель 45 2 и диод 3) и нагрузку 5 производится заряд формирующей линии 4. Когда напряжение на формирующей линии достигает необходимого уровня, срабатывает элемент 9 сравнения, подключенный своим входом через делитель на резисторах 10 и 11 и диод 3 к формирующей линии (при заряде формирующей линии перепад напряжения на открытом диоде 3 незначителен), Элемент 9 сравнения выделяет импульс, поступающий на у 1)равляюший электрод коммутирующего элемента 8, Последний,...

Номер патента: 815895

Опубликовано: 23.03.1981

Авторы: Панасюк, Самошенков, Симановский, Спектор

МПК: H03K 7/02

Метки: высоковольтный, импульсный, модулятор

...и достигает максимума; при этом протекает процесс резонансного заряда и формирующая линия 7 заряжается до положительного наПряжения, примерно равного удвоенной величине амплитудного значения напряжения сети. После окончания заряда зарядивй тиристор 9 автоматически выключается. Длительность процесса заряда выбирае-ся много меньшей, чем период питаюшей сети (т. е. порядка 2 мсек). Процесс заряда линии формирующей 8 происходит аналогич но, с той лишь разницей, что зарядный тиристор 1 О включается в момент, когда напряжение сети отрицательно и достигает максимума (по модулю), и линия формируюгцая 8 заряжается до отрицательного напряжения, равного по величине напряжению заряда формирующей линии 7.После того, как проходит процесс заряда...

Номер патента: 815896

Опубликовано: 23.03.1981

Авторы: Головина, Мурсаев, Угрюмов

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...модулятор не позволяет изменять длительность выходного импульса пропорционально, отношению двух входных сигналов, При использовании в качестве опорного напряжения в генераторе пилообразного напряжения входного сигнала быстродействие широтно-импульсного модулятора падает. 20Наиболее близким по технической сущности является широтно-импульсный модулятор, содержащий операционный усилитель,Ъ 2в цепь обратной связи которого включен конденсатор, вход через первый резистор соединен с шиной первого сигнала, а через второй - с выходом переключателя, первый вход которого соединен с шиной второго входного сигнала, второй - с общей шиной, а управляющий вход - с выходом компаратора, первый вход которого соединен с выходом операционного усилителя, а...

Номер патента: 815909

Опубликовано: 23.03.1981

Авторы: Антюхов, Апинян, Лычагин, Маслова, Пушкин, Сулин

МПК: H03K 17/00

Метки: коммутатор

...выходной блок 6 приоритетного обслуживания, шифратор 7, регистры 8, дешифраторы 9, канальные элементы ИЛИ-НЕ 10, управляющий элемент ИЛИ-НЕ 11, регистр 12 маски.Каждый из входов входного блока 5 приоритетного обслуживания соединен с управляющим выходом соответствующего передатчика 1, каждый из информационных которого соединены с информационными вхо дами регистров 8, выходы каждого из которых подключены к информационным входам соответствующего дешифратора 9, каждый из выходов каждого из которых соединен со вторым входом одного из элементов И 4 коммутации соответствующего столбца матрицы 3 и одним из входов соответствующего канального элемента ИЛИ-НЕ 10, выходы которых подключены к информационным входам регистра 12 маски, а...

Номер патента: 815910

Опубликовано: 23.03.1981

Авторы: Землянский, Салитренник, Смелянский

МПК: H03K 17/00

Метки: переключающее

...выключаются.Таким образом, предлагаемое устройство имеет следуюшие преимушества по сравнению с известным: значительно упрощено схемное решение за счет отсутствия в устройстве одновибратора и электронного ключа, стоящего в силовой цепи; повышена надежность устройства за счет уменьшения количества элементов; повышен КПД устройства за счет управления по маломощ-ной цепи, а .не по силовой.Предлагаемое устройство обеспечиваетвозможность микроминиатюризации устройства за счет использования цифровых интегральных микросхем типа ТТ 1 Формула изобретения При замыкании контактных пластин, например сенсорного датчика 11 проводником касания, происходит заряд конденсатора 26 до порога срабатывания однопереходного транзистора 7 реле 3 времени. При...

Номер патента: 815912

Опубликовано: 23.03.1981

Авторы: Запольских, Распопов, Фалелеев

МПК: H03K 17/04

Метки: коммутатор

...логического О вторым импульсом, поступившим на шину 14 сдвига, Триг-. геры 1 предыдущих разрядов и - 2, п - 3 и т; д, последовательно устанавливаются в состояние логического О подобным образом.Вспомогательный триггер 2 К разряда находится в состоянии, при котором на его первом и втором выходах присутствует сигнал логического О и логической 1 соответственно, коммутатору разрешен сдвиг вправо, на входах элемента ИЛИ 7 первого разряда присутствует сигнал логической 1. Тогда при поступлении на шину 14 сдвига п импульсов п)Ч, триггеры 1 Кразрядов последовательно устанавливаются в состояние логической 1, затем.устанав" ливаются в состояние логической 1 триггеры 1 К+ 1, , и+ 1 разрядов, триггер же К разряда остается в прежнем состоянии, так...

Номер патента: 815913

Опубликовано: 23.03.1981

Авторы: Гуров, Кронькалнс, Сурвило

МПК: H03K 17/28

Метки: времени, реле

...через пусковой контактс клеммой источника питания, другой подключен параллельно управляющему входуполевого транзистора триггера Шмитта.На чертеже изображена принципиальнаясхема реле времени,Устройство содержит врем язадающуюКС-цепочку на резисторе 1 и конденсаторе 2триггер 3 Шмитта, выходной усилитель 4, 45пусковой контакт 5, потенциометр 6, резис-,торы 7, 8 и конденсаторы 9 и 10,Резистор 8 и конденсатор 10 служат дляповышения помехоустойчивости триггера 3Ш митта.Резистор 7 и конденсатор 9 обеспечиваетнадежный возврат триггера 3 Шмитта припуске на малых уставках времени.До пуска реле времени пусковой контакт 5 разомкнут. Триггер Шмитта находится в сработанном состоянии, т. е. входнойполевой транзистор открыт, а выходной би 55полярный...

Номер патента: 815914

Опубликовано: 23.03.1981

Авторы: Колесник, Розанов, Сунанто

МПК: H02M 1/00, H02M 7/00, H03K 17/56 ...

Метки: искусственной, коммутации

...1 подключена цепь, состоящая из коммутирующего тиристора 3 и коммутирующего конденсатора 4. Параллельно коммутирующему тиристору 3 подключена цепь, состоящая из дополнительных тиристора 5 и конденсатора 6. К конденсаторам 4 и 6 подключены зарядные устройства 7 и 8.Устройство работает следующим образом.Перед запиранием тиристора 1 конденсаторы 4 и 6, с помощью зарядных устройств 7 и 8, предварительно заряжаются с указанной на чертеже полярностью. Затем отпираюший импульс подается на тиристор 3, в результате этого тиристор 1 запирается под действием напряжения на конденсаторе 4. После запирания тиристора 1 отпирающий импульс подается на тиристор .5 и очередной тиристор 2, Под действием напряжения на конденсаторе 6 тиристор 3 запирается....
