Триггер

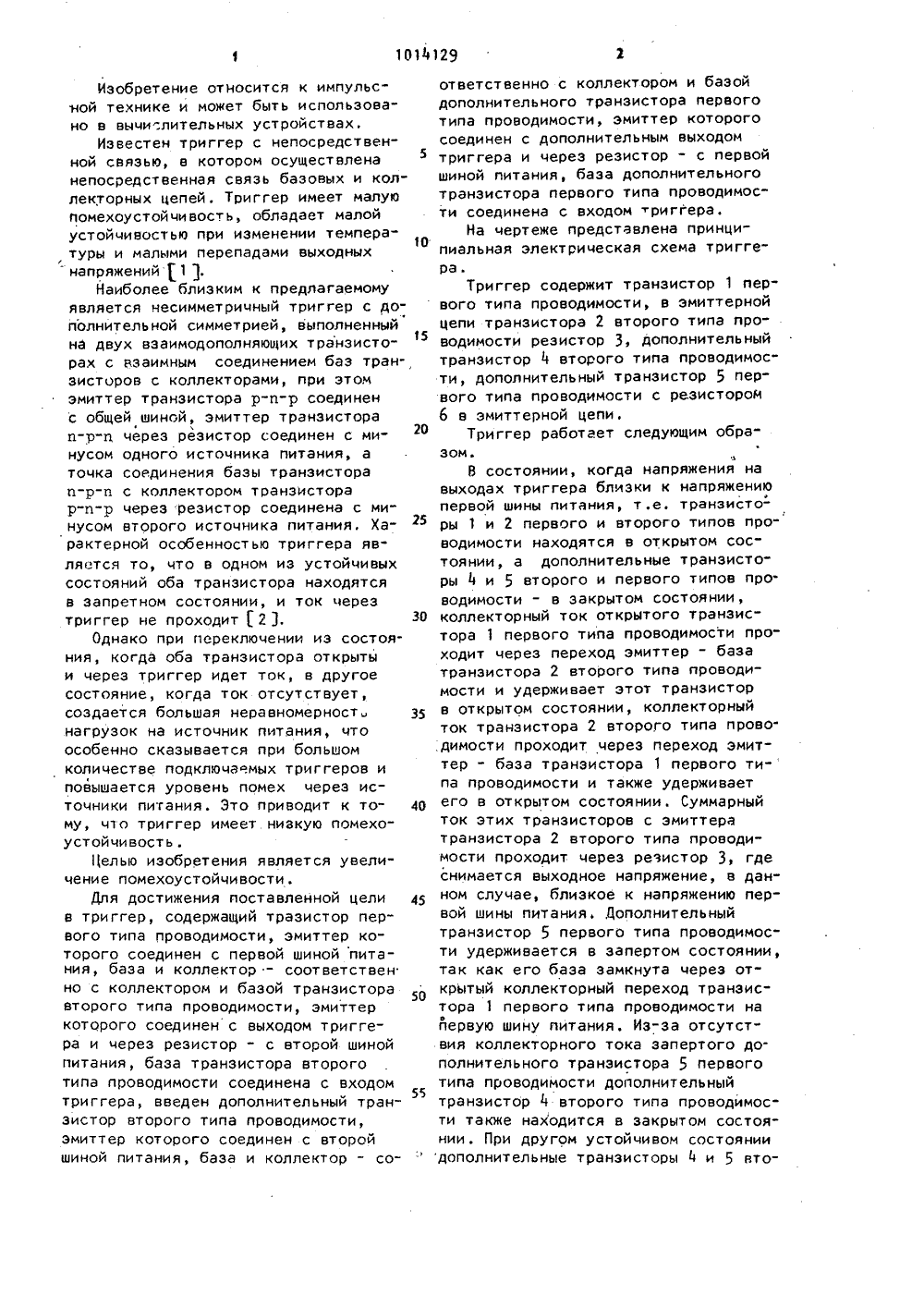

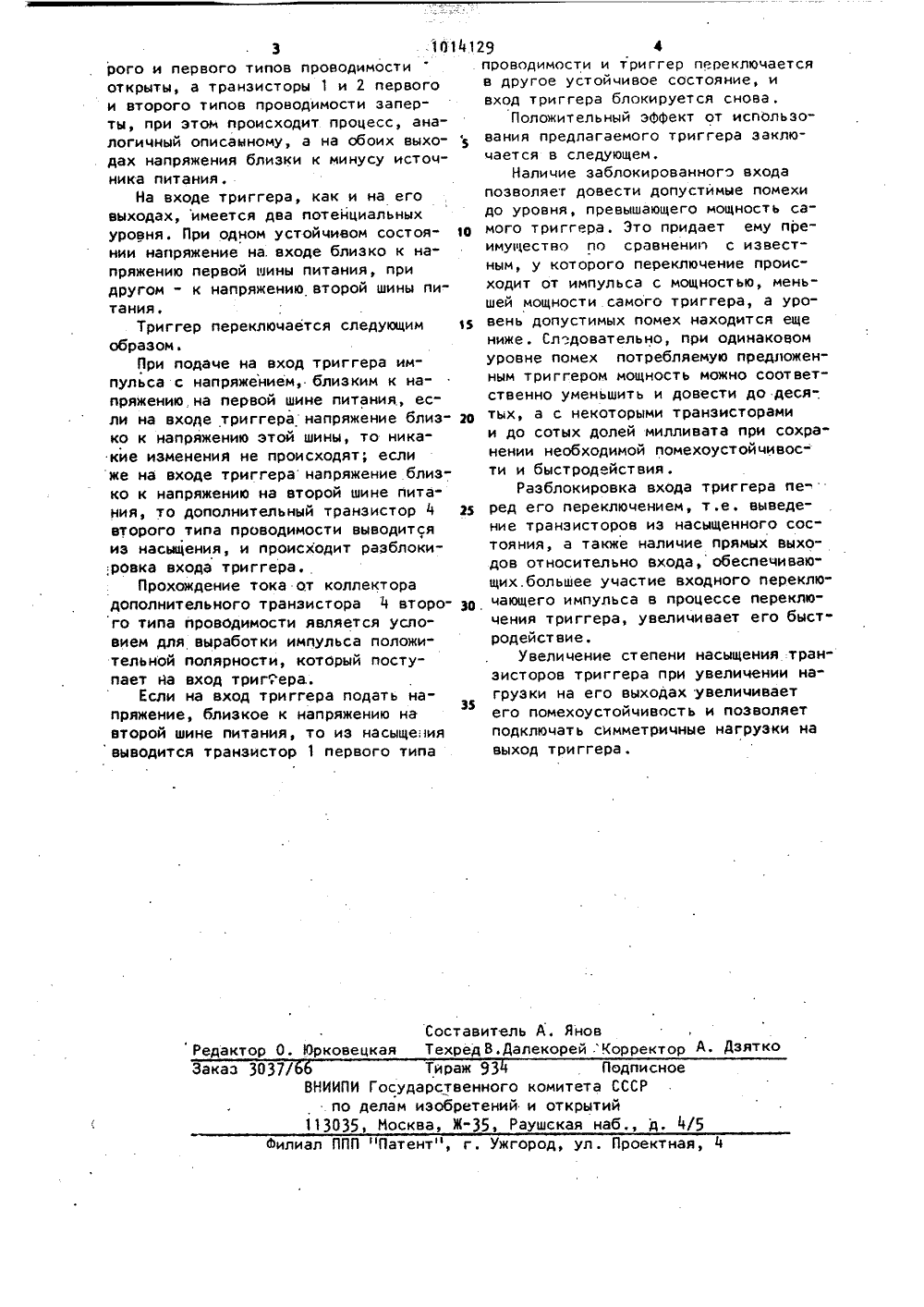

ООЗ СОВЕТСКИХОЦИАЛИСТИЧЕСНИХСПУБЛИН А 101412 286 ТЕН ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ГЮ ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТ ОПИСАНИЕ ИЗО К АВТОРСКОМУ СВИДЕТЕП(56) 1. Хесин А.Я. Импульсная техника. И., ффЗнергияфф, 1977, с. 97,рис. 77 а.2, Будинский Я. Транзисторные переключающие схемы. И., "связь" 1965, с, 361, рис. 268 а (прототип). (54)(57) ТРИГГЕР, содержащий транзистор первого типа проводимости, .эмиттер которого соединен с первой :шиной питания, база и коллектор- :соответственно с коллектором и базой транзистора второго типа проводимос" ти, эмиттер которого соединен с выходом триггера и через резистор - свторои шиной питания, база транзистора второго типа проводимости соединена с входом триггера, о т л ич а а щ и й с я тем, что, с цельюувеличения помехоустойчивости, в не"го введен дополнительный транзисторвторого типа проводимости,. эмиттеркоторого соединен с второй шиной питания, база и коллектор - соответственно с коллектором и базой дополнительного транзистора первого типапроводимости, эмиттер которого соединен с дополнительным выходом триггера и через резистор - с первой шиной питания . а база дополнительноготранзистора первого типа проводимости соединена с входом триггера.30 Изобретение относится к импульсной технике и может быть использовано в вычислительных устройствах.Известен триггер с непосредственной связью, в котором осуществлена непосредственная связь базовых и коллекторных цепей, Триггер имеет малую помехоустойчивость, обладает малой устойчивостью при изменении темпера 10 туры и малыми перепадами выходных напряжений 1 1.Наиболее близким к предлагаемому является несимметричный триггер с дополнительной симметрией, выполненный на двух взаимодополняющих транзисто 15 рах с взаимным соединением баз транзисторов с коллекторами, при этом эмиттер транзистора р-и-р соединен с общей шиной, эмиттер транзистора и-р-и через резистор соединен с минусом одного источника питания, а точка соединения базы транзистора и-р-и с коллектором транзистора р-л-р через резистор соединена с минусом второго источника питания, Характерной особенностью триггера является то, что в одном из устойчивых состояний оба транзистора находятся в запретном состоянии, и ток через триггер не проходит2 3Однако при переключении из состояния, когда оба транзистора открыты и через триггер идет ток, в другое состояние, когда ток отсутствует, создается большая неравномерност, з 5 нагрузок на источник питания, что особенно сказывается при большом количестве подключаемых триггеров и повышается уровень помех через источники питания. Это приводит к то му, ч 1 о триггер имеет низкую помехоустойчивость.Целью изобретения является увеличение помехоустойчивости.Для достижения поставленной цели в триггер, содержащий тразистор первого типа проводимости, эмиттер которого соединен с первой шиной питания, база и коллектор - соответствен но с коллектором и базой транзистора второго типа проводимости, эмиттер которого соединен с выходом триггера и через резистор - с второй шиной питания, база транзистора второго типа проводимости соединена с входом триггера, введен дополнительный тран 55 зистор второго типа проводимости, эмиттер которого соединен с второй шиной питания, база и коллектор - соответственно с коллектором и базой дополнительного транзистора первого типа проводимости, эмиттер которого соединен с дополнительным выходом триггера и через резистор - с первой шиной питания, база дополнительного транзистора первого типа проводимости соединена с входом триггера.На чертеже представлена принципиальная электрическая схема триггераТриггер содержит транзистор 1 первого типа проводимости, в эмиттерной цепи транзистора 2 второго типа проводимости резистор 3, дополнительный транзистор 4 второго типа проводимости, дополнительный транзистор 5 первого типа проводимости с резистором б в эмиттерной цепи.Триггер работает следующим образом.В состоянии, когда напряжения на выходах триггера близки к напряжению первой шины питания, т.е, транзисторы 1 и 2 первого и второго типов проводимости находятся в открытом состоянии, а дополнительные транзисторы 4 и 5 второго и первого типов проводимости - в закрытом состоянии, коллекторный ток открытого транзистора 1 первого типа проводимости проходит через переход эмиттер - база транзистора 2 второго типа проводимости и удерживает этот транзистор в открытом состоянии, коллекторный ток транзистора 2 второго типа прово. димости проходит через переход эмиттер - база транзистора 1 первого типа проводимости и также удерживает его в открытом состоянии. Суммарный ток этих транзисторов с эмиттера транзистора 2 второго типа проводимости проходит через резистор 3, где снимается выходное напряжение, в данном случае, близкое к напряжению первой шины питанияЦополнительный транзистор 5 первого типа проводимости удерживается в запертом состоянии, так как его база замкнута через открытый коллекторный переход транзистора 1 первого типа проводимости на Опервую шину питания. Из-за отсутствия коллекторного тока запертого дополнительного транзистора 5 первого типа проводимости дополнительный транзистор 4 второго типа проводимости также находится в закрытом состоянии. При другом устойчивом состоянии дополнительные транзисторы 4 и 5 вто3 1 О 1 рого и первого типов проводимости открыты, а транзисторы 1 и 2 первого и второго типов проводимости заперты, при этом происходит процесс, аналогичный описаыному, а на обоих выходах напряжения близки к минусу источника питания.На входе триггера, как и на его выходах, имеется два потейциальных уровня. При одном устойчивом состоянии напряжение на. входе близко к напряжению первой шины питания, при другом - к напряжению второй шины питания,Триггер переключается следующим образом.При подаче на вход триггера импульса с напряжением, близким к напряжению, на первой шине питания, если на входе триггера напряжение близко к напряжению этой шины, то никакие изменения не происходят; если же на входе триггера напряжение.близко к напряжению на второй шине питания, то дополнительный транзистор 4 второго типа проводимости выводится из насыщения, и происходит раэблоки;ровка входа триггера.Прохождение тока от коллектора дополнительного транзистора ч второго типа проводимости является условием для выработки импульса положительной полярности, который поступает на вход триг ера.Бсли на вход триггера подать напряжение, близкое к напряжению нэ второй шине питания, то из насыщениявыводится транзистор 1 первого типа 1129 4. проводимости и триггер переключаетсяв другое устойчивое состояние, ивход триггера блокируется снова.Положительный эффект от использования предлагаемого триггера зэключается в следующем.Наличие заблокированного входапозволяет довести допустимые помехидо уровня, превышающего мощность самого триггера. Это придает ему преимущество по сравненио с известным, у которого переключение происходит от импульса с мощностью, меньшей мощности самого триггера, а уровень допустимь 1 х помех находится ещениже, Сл"довательно, при одинаковомуровне помех потребляемую предложенным триггером мощность можно соответственно уменьшить и довести до десятых, а с некоторыми транзисторамии до сотых долей милливата при сохранении необходимой помехоустойчивости и быстродействия .Разблокировка входа триггера пе ред его переключением, т .е, выведение транзисторов иэ насыщенного состояния, а также налицие прямых выходов относительно входа, обеспечиваю"щих,большее участие входного переключающего импульса в процессе переключения триггера, увеличивает его быст"родействие.Увеличение степени насыщения транзисторов триггера при увеличении нагрузки на его выходах увеличиваетего помехоустойчивость и позволяетподключать симметричные нагрузки навыход триггера .Составитель А. ЯновРедактор О. 6 рковецкая Техред В.Далекорей .Корректор А. ДзяткоЗаказ 3037/ Тираж 93 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 1/5 филиал ППП "Патент", г. Ужгород, ул . Проектная,
