H03K — Импульсная техника

Номер патента: 1067594

Опубликовано: 15.01.1984

Авторы: Горнштейн, Красовский, Ратников, Солодухо

МПК: H03K 4/48

Метки: генератор, пилообразного

...напряжения импульсами переменной частоты.Поставленная цель достигается тем, что в генератор пилообразного напряжения, содержащий накопительный конденсатор, первая обкладка которого соединена с выходом токостабилизирующего двухполюсника и первым электродом разрядного ключа, а вторая - с вторым .электродом разрядного ключа, счетчик импульсов и регистр, введены блок временной задержки, генератор импульсов, выход которого соединен со счетным входом счетчика импульсов, выходы которого через регистр соединены с управлякщими входами токостабилизирующего двухполюсника, выполненного с обратно пропорциональной зависимостью тока от управляющего кода,.а усцановочный ход счетчика импульсов через блок ременной задержки соединен с шиной...

Номер патента: 1067595

Опубликовано: 15.01.1984

Авторы: Безлер, Витковский, Зубович, Ловпаче

МПК: H03K 5/156

Метки: умножитель, частоты

...удвоителя частоты.На фиг. 1 приведена структурная 40 электрическая схема устройства; на Фиг. 2 - эпюры, поясняющие работу устройства.Устройство содержит )4 удвоителей частоты 11-1 1(, каждый из которых 45 составлен на элементе ИСКЛЮЧАЮЩЕЕ ИЛИ 21-2 К, элементе задержки 31-3 И, элемент ИЛИ 4, к входам которого подключены выходы й удвоителей частоты 1-1 - (1- ц ), дополни тельные элементы задержки 5 = 1-5= (М - 1) .Устройство .работает следующим об,разом.Рассмотрим работу умножителя частоты, например, с коэффициентом умножения шесть (приН=З, 2 Й=6)умножаемая частота 1, поступаеФ на первый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2-1 первого удвоителя.,частоты 1 -,1 непосредственно. (Фиг.2 а), а на второй вход через элемент 3 - 1 .за-. держки, в...

Номер патента: 1067596

Опубликовано: 15.01.1984

Авторы: Лукина, Рыбин, Тимофеев

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...триггера 22, первьаа входомэлемента 8 И и первым входом шестогоэлемента 9 И, выход которого соединенс первыми входами второй группы элементов 19-1 - 19-К И, выход пятогоэлемента 8 И соединен с вторыми входами первой группы элементов 18-118-К И, второй вход второго триггера22 соединен с выходом второго форми.рователя 2 импульсов, а выход - спервым входом седьсого элемента 10 И,второй вход которого соединен с выходом генератора 11 импульсов, а выходс первым входом сумматора 12, вторымвходом второго элемента 5 И и входомпервого делителя 13 частоты, первыйвыход которого соединен с входомвторого делителя 14 частоты, а вто рой выход - с вторым входом третьегоэлемента 6 И, причем выход. второгоделителя 14 частоты соединен с...

Номер патента: 1067597

Опубликовано: 15.01.1984

Автор: Гладков

МПК: H03K 5/26

Метки: импульсов, селектор

...и б поступают на-входы триггеров 1 - 3 и подтверждают их исходное состояние. Единичный сигнал с выхода инвертора 5 поступает на 3 -вход триггера 1 и подготавливает триггер 1 к срабатыванию.Тактовые импульсы поступают с шины 8 устройства на второй 8 -вход триггера 1, при этом триггер 1 переключается в единичное состояние, при котором единичный сигнал с его выхода поступает на первый 3 -вход триггера 2 и подготавливает триггер 2 к срабатыванию (момент времени + на фиг.2),В том случае, когда передний фронт селектируемого импульса совпа-. дает во времени с моментом действия . тактового импульса (момент времени на фиг.2), на второй 8-вход триггера 2 поступает разрешающий единйчный сигнал в то время, когда на егопервом 3-входе действует...

Номер патента: 1067600

Опубликовано: 15.01.1984

Автор: Пехачек

МПК: H03K 17/56

Метки: гистерезиса, изменения, создания, электронное

...цель достигаетсятем, что в электронном устройстве для создания и изменения гистерезиса прй автоматическом переключении ступеней коробки передач, содержащем блок измерения скорости, операционный усилитель, потенциометр, соеди ненный с регулятором поставки топлива, и электромагнитный переключатель при этом инверсный вход операционного усилителя подключен через первый .и второй резисторы к средней"точке 65 опорного делителя напряжения и кколлектору транзистора соответственно, соединенному через третий резистор с первой шиной источника напряжения, прямой вход операционного усилителя соединен через четвертыйрезистор с блоком измерения скорости и через пятый и шестой резисторысоответственно с выходом операционного усилителя и базой...

Номер патента: 1067601

Опубликовано: 15.01.1984

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 19/088

Метки: выходной, каскад

...импульсов и найбольшей емкости нагрузки См . Соотношение номиналов первого и второго резисторов определяется соотношением выходного тока формирования фронта напряжения на нагрузке и токаформирования вершины выходного импульса напряжения. В цифровых логических элементах, магистральных усилителях величина выходного тока приформировании фронта импульса превышает величину тока вершины импульса на 2-3 порядка, такие же и соотношения номиналов первого и второго резисторов. В реальных устройствах длительность фронта в 10-20раз меньше периода выходных импульсов, поэтому средняя за период мощность Р 1 , потребляемая выходным каскадом в результате протеканиятока через первый резистор , в 1020 раз превышает мощность, потребляемую в результате...

Номер патента: 1068053

Опубликовано: 15.01.1984

Автор: Ларс

МПК: H03K 5/08

Метки: ограничитель

...соединен с выводом резистора, а выход - с анодом первого диода, и ограничительные резисторы, введены дополнительный дифференциальный усилитель, блок защиты, состоящий кз соединенных последовательно резистора и конденсатора, резистивный делитель, конденсатор второй диод и элемент И, причем второй нхон дифференциального Усилителя через блок защиты соединен с управляющей шиной и через резистивный делитель - : обшей шиной первый вход дополнительного дифференциального усилителя соединен с первым зходом основного дифференциального усилителя, катодом первого диОда и через кОнденсатОр - с общейшиной, второй вход попилю ен к среднему выводу реэистинного делителя, а выход соединен с ныхаднОй шиной, другОЙ эынох; резистОра через второй диод...

Номер патента: 1069138

Опубликовано: 23.01.1984

Автор: Климов

МПК: H03K 3/037

Метки: триггерное

...первого и вто рого импульсных ключей, с прекращением коммутации при.изменении сигнала управления во время действия коммутируемого импульса, вторые выходыксторых подключены к второму и треть О ему входам второго элемента ИЛИ, аих прямые и инверсные входы управления, входы коммутации соединенысоответственно с прямым и инверснымвыходами НБ-триггера и первой и второй шинами счетных импульсов, выходы первого и второго элементов ИЛИсоединены соответственно с Б иН-входами НБ-триггера, а входы треть.его элемента ИЛИ подключены к шинамустановки нуля и установки единицы,Кроме того, импульсный клич с прекращением коммутации при изменении сигнала управления во время действия коммутируемого импульса содержит инвертор, вход которого является входом...

Номер патента: 1069139

Опубликовано: 23.01.1984

Авторы: Воронкин, Дерипалов, Кирвас

МПК: H03K 3/84

Метки: генератор, импульсов, последовательности, псевдослучайной

...которого соединены с выходами регистра сдвига, 45На чертеже представлена. Функциональная схема генератора псевдослучайной последовательности импульсов.Генератор псевдослучайной последовательности импульсов соцержит 5 О(фиг. 1) генератор тактогых импульсОВ ВыхОД кОторого соеДинен с тактОВЫМ ВхОДОм регистра 2 сДвига, первый 3 и второй 4 сумматоры по модулидва, элемент НБ 5 и дешифратор 6, 55входы которого соединены с выходамирегистра 2 сдвига, выход которогосоединен с первым входом первого 3сумматора по модулю два, вь 1 ход которого соединен через элемент НЕ 5с входом регистра 2 сцвига, второй вход первого 3 сумматора по модули два соединен с выходом второго 4 сумматора по модулю два, входы которого соединены с выходами регистра 2...

Номер патента: 1069140

Опубликовано: 23.01.1984

Авторы: Брихара, Бутько

МПК: H03K 5/007

Метки: задержки, импульсов

...задержки с использованием блокинг-генераторов с регулируемой дли=тельностью импульсов Г 2 .Недостатком известного устройстваявляется невозможность обеспечениязадержки импульсных сигналов на величину, значительно болькгую, чем период следования входного сигнала,Целью изобретения является повышение точности в работе и расширениедиапазона задеряки,Поставленная цягь достигается тем, что н устройство задержки импуль сов, состоящее из регулируемых линий задеряки, каждая из которых содержит последовательно соедиггеглные генератор регулируемых длительностей, дифференцирующий блок, выпрями. тель и формировательг введе ИЛИ, входы которого подключены к выходам Регулируемых линий задержкгл в каждую из которых введены два элемента И и...

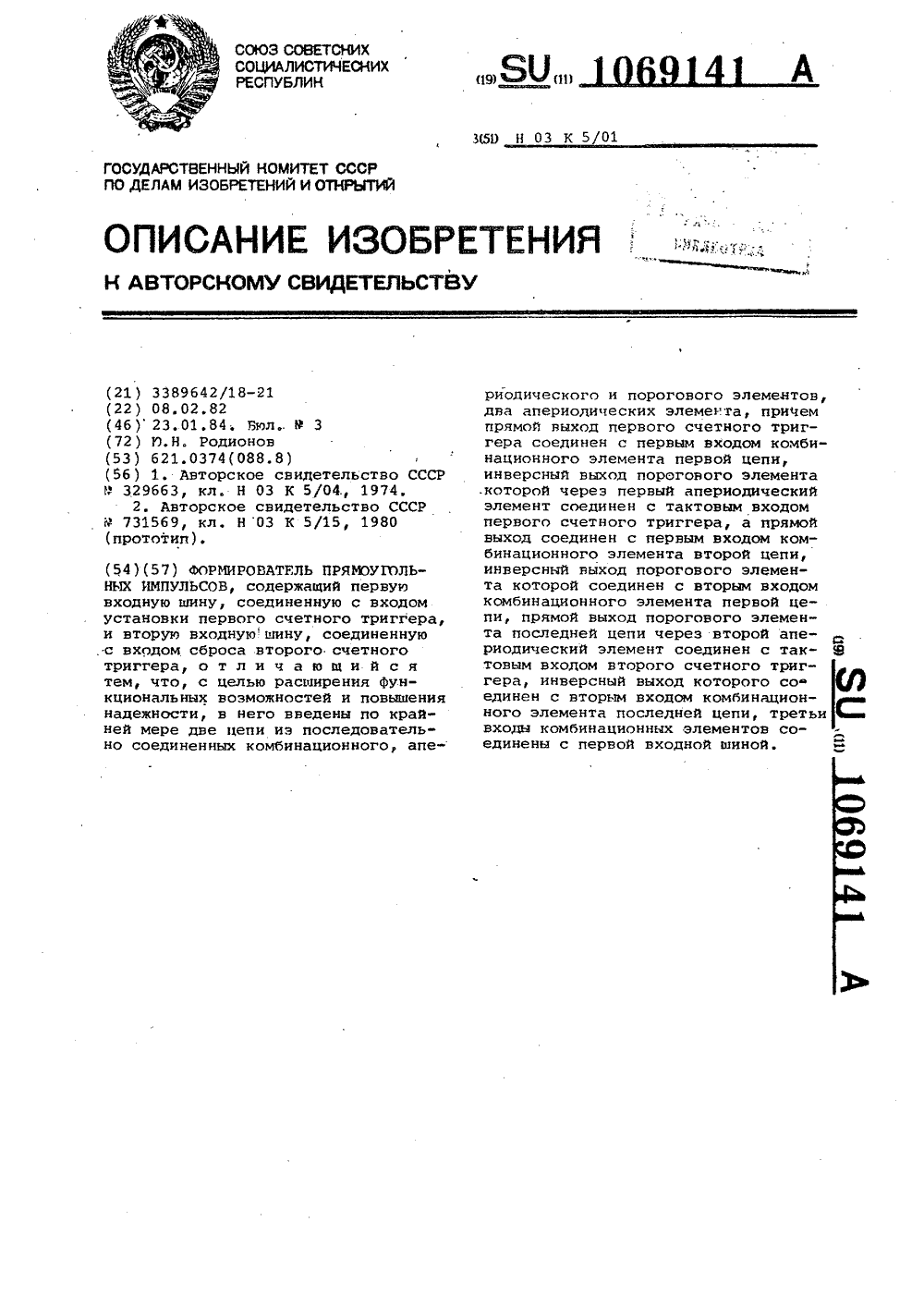

Номер патента: 1069141

Опубликовано: 23.01.1984

Автор: Родионов

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...счетных триггеров 1 и 2 (фиг. 2 д,и) и пороговых элементов 3 и 4 (Фиг. 2 р,ж) соответствуют 10 логическому нулю. Йапряжения на выходах апериолических элементов 6 и 7 (Фиг. 22,Е) соответствуют логическому нулю. Напряжение на выходе апе-риодического элемента (фиг. 2 и) и 15 на тактовом входе С триггера 2 соответствует логическому нулю, а на выходе апериодического элемента 5 (фиг. 2 И) и тактовом входе С триггера 1 - логической единице (высокое 20 напряжение).В момент ., на вход 11 поступает логическая единица (положительный перепад напряжения, фиг. 2 о) и переворачивает счетный триггер 1 в состояние логической единицы на прямом выходе (независимо от значения сигнала на его входе С ). Положительный перепад напряжения с прямого выхода...

Номер патента: 1069142

Опубликовано: 23.01.1984

Автор: Кашко

МПК: H03K 5/02

Метки: высоковольтных, импульсов, формирователь

...конденсаторы, причем база каждого транзистора второго Изобретение относится к импульсной технике и может быть использовано, например, в устройствах вывода граФического изображения на электростатическую бумагу.Известен Формирователь высоковольтных импульсов, содержащий ключи из последовательно соединенных транзисторов,. конденсаторы, резисторы и диоды 13Однако этот формкрователь не удовлетворяет требованиям по скорости нарастания выходного напряжения .-при работе на емкостную нагрузку. ключа соединена, с соответствующимвыводом второго резкстквного делите"ля напряжения, база первого транзистора первого ключа соединенас входным выводом, а базы остальныхтранзисторов первого ключа подключены к соответствующим выводам первого резкстивного...

Номер патента: 1069143

Опубликовано: 23.01.1984

Автор: Лавров

МПК: H03K 5/13

Метки: задержки, импульсов, прямоугольных

...вентиля, выходкоторого подключен к перному входувторого счетчика импульсов, выходыпервого счетчика импульсов подключены к первым входам элемента сравнения выходы дешифратора подключены к первым входам коммутатора, квторым входам которого подключенывыходы блока управления, а выходкоммутатора подключен к второму входу элемента ИЛИ и к первому входувторого триггера, первый выход которого подключен к второму входудешифратора, выходы второго счетчика подключены к вторым входам элемета сравнения выход которого подключен к третьему входу элемента ИЛИи к второму входу второго триггера,второй выход которого подключен ктретьему входу элемента сравнения,при этом установочная шина подключена к вторым нходам второго счетчикаимпульсов и блока...

Номер патента: 1069144

Опубликовано: 23.01.1984

Автор: Макаров

МПК: H03K 5/13

Метки: сигналов, синхронизации

...с нулевым входом триггеРа сброса, введены счетчик импульсов, два элемента И, элемент ИЛИ-НЕ и дополнительный. йнвертор, причем между шиной тактового сигнала и вторым инвертором включен первый элемент И, первый вход которого соединен также через дополнительный инвертор с первым входом второго элеменТа И, выход которого подключен к счетному входу счетчика импульсов, выходы которого через элемент ИЛИ-НЕ подключены к второму входу первого элемента И, при этом единичный выход первого триггера соединен с вторым входом второго элемента И с входом установки в ноль счетчика импульсов.На чертеже приведена функциональная схема устройства для синхронизации импульса.Устройство содержит первый триггер 1, второй триггер 2, триггер 3 контроля,...

Номер патента: 1069145

Опубликовано: 23.01.1984

Автор: Бороденко

МПК: H03K 5/153

Метки: импульсов, сигнала, синусоидального, формирователь, экстремумам

...детекторон соединены с выходом блока дифференцирования, выход каждого амплитудногодетектора через соответствующийуправляемый ключ подключен к входуднухполугериодкого выпрямителя, выход которого соединен с выходнымишинами, а выходы обоих нуль-оргачовподклточенц к управляющим входамсоответствующих ключей.На чертеже представлена схемаформирователя импульсон по экстремумам синусоидального сигнала,Устройство содержит блок 1 дифференцирования, входы которого соединены с входными шинами устройСтва, а выход - с входами нуль-.органов 2, 3, и амплитудн 1=:. детекторов 4 и 5, двухпслупериодный выпрямитель 6, вход которого через управляемый ключ 7 соединен с. выходом амлитудкого детектора ), а черезуправляемый ключ 8 - с выходом ам-плитудного...

Номер патента: 1069146

Опубликовано: 23.01.1984

Авторы: Борисова, Луговцов, Луговцова

МПК: H03K 5/156

Метки: управляемый, цифровой, частоты

...входом седьмого элемента ИЛИ 18, выход которого подключен к первой выходной шине 52 устройства. Вторая управлякщая шина 50 устройства соединена с первыми входами девятого и десятого элементов ИЛИ 20 и 21 и вторыми входами восьмого, одиннадцатого и тринадцатого элементов И 34, 37 и 39,выход которогв подключен к входу установки второго триггера 23 и к первому входу четвертого элемента ИЛИ 15. 60 Входы сброса первого и второго триггеров 22 и 23 соединены соответственно с выходами четвертого и пятого элементов ИЛИ 15 и 16, а прямые выходы - с вторыми входами десятого и четырнадцатого элементов И 36и 40, третьи входы которых подключены к выходу восьмого элемента ИЛИ19, выход второго элемента И 28соединен с.входами шестого элементаИЛИ 17 и...

Номер патента: 1069147

Опубликовано: 23.01.1984

Авторы: Бондаренко, Иванов, Филиппов

МПК: H03K 5/24

Метки: пороговое

...подключен к соответствующим шинам входных 65 сигналов, причем второй вход элемента И каждого элемента 2 И-ИЛИ, начи-.ная со второго блока, подключен квторому входу элемента И каждого(+1) элемента 2 И-ИЛИ првдыдущегоблока, второй вход элемента И последних элементов 2 И-ИЛИ каждого блока,кроме первого, подключены к входнойшине, порядконый номер которой наединицу больше порядкового номеравходной шины, к которой подключенвторой вход элемента И последнегоэлемента 2 И-ИЛИ предыдущего блока,На чертеже приведена схема порогового устройства,Пороговое устройство содержит еблоков 1.1 - 1,гп, каждый из которыхсодержит и элементов 2 И-ИЛИ 2.1-2. Л,при этом верный вход элемента Икаждого элемента 2 И-ИЛИ первого блока 1 подключен соответственно к...

Номер патента: 1069148

Опубликовано: 23.01.1984

Автор: Доценко

МПК: H03K 6/00

Метки: восстановитель, импульсных, постоянной, сигналов, составляющей

...потенциала, первыйвход устройства соединен с входом,входного повторителя напряжения, выход которого через разделительный 65 конденсатор соединен с входом выходного повторителя, катодом восстановительного диода и выходом генератора зарядного тока, выход выходногоповторителя напряжения соединен свыходом устройства, дополнительновведены диод, резистор, два ограничивающих транзистора и согласующий каскад, причем выход усилителя обратнойсвязи соединен с анодом диода, катодкоторого соединен с базой восстановительного транзистора, змиттерам первого ограничивающего транзистора ичерез резистор - с шиной отрицательного потенциала, база первого ограничивающего транзистора соединена с.эмиттером восстановительного транзистора а его...

Номер патента: 1069159

Опубликовано: 23.01.1984

Автор: Альтман

МПК: H03K 17/00

Метки: коммутатор

...второй вход которогосоединен с выходом основного коммутирующего элемента, а выход сумматора подключен к выходной шине, приэтом управляющая шина, через соединенные последовательно Фаэоинвертори ограничитель подключена к нторому входу дополнительного коммутатора.На Лиг.1 представлена функциональная схема предлагаемого коммутатора; на фиг.2 - диаграмма, поясняющая принцип его работы. 45Коммутатор содержит делитель 1напряжения частоты, основной коммутирующий элемент 2, сумматор 3,фазовращатель 4, дополнительныйкоммутирующий элемент 5, аттеню Оатор б, ограничитель 7, Фазоинвертор 8, управляющую шину 9, входнуюи выходную шины 10 и 11. его выходе имеет место последовательность радиоимпульсов (Фиг.2 в),поступающих на вход сумматора 3...

Номер патента: 1069160

Опубликовано: 23.01.1984

Авторы: Егоров, Чеботаев, Шинкевич

МПК: H03K 17/00

Метки: ввода, информации

...дрейф характеристчк автогенератора, стабилизация которых технически сложна и не всегда возможнало условиям эксплуатации. Помехитакже могут вызвать ложное Формирование сигнала.Цель изобретения - повышение надежности устройства для ввода информации.Поставленная цель достигается тем, что в устройство для ввода инФормации, содержащее последовательно включенные первую клавишу первый 45 автогенератор и первый выпрямитель, первый компаратор, выход которого является выходом устройства, последовательно включенные вторая клавиша, второй автогенератор и второй выпрямитель, первый. и второй преобразователи частоты в напряжение, входы которых подключены к выходам первого и второго автогенераторов соответственно, первый блок коммутации, первый,...

Номер патента: 1069161

Опубликовано: 23.01.1984

Автор: Турченков

МПК: H03K 17/28

Метки: задержки, ячейка

...изобретения является повышение КПД.Поставленная цель достигаетсятем, что в ячейку задержки, содержащую пороговый элемент, времязадающий конденсатор, первый вывод которого соединен с первым выводом диода, зарядный элемент, первый выводкоторого соединен с вторым выводомвремяэадающего конденсатора, а второй вывод - с шиной нулевого потенциала и резистор, введен накопительный конденсатор, первый вывод которого соединен с шиной нулевого потенциала, а второй вывод - с вторымвыводом диода и с первым выводомпорогового элемента, второй выводкоторого соединен с первым выводомдиода и через резистор - с входнойшиной.На Фиг. 1 приведена принципиальная схема ячейки задержки; на Фиг,2схема ее включения в составе коммутатора...

Номер патента: 1069162

Опубликовано: 23.01.1984

Авторы: Архипов, Кривецков, Мерзляков, Столяров

МПК: H03K 17/56

Метки: тиристором

...электродутиристора, через который к сети пере менного тока подключена нагрузка.Известное устройство устраняетвозможный максимальный бросок токачерез нагрузку в момент включения,так как запуск тиристоров осуществляется импульсами запуска, совпадающими по времени с моментами переходасинусоидального напряжения черезноль 123.Однако в известном устройстве 45присутствуют импульсы запуска, которые имеют широкий спектр излучаемыхчастот (до 5-10 МГц) с большой мощностью (1-1,5 Вт).Целью изобретения является исключение помех во включенном состоянии.Указанная цель достигается тем,что в устройство управления тиристором, содержащее Формирователь синхроимпульсов, вход которого соединенс сетью переменного тока, Формирователь импульсов эаhуска,...

Номер патента: 1069163

Опубликовано: 23.01.1984

Авторы: Войтович, Лысенко, Моин, Муллин, Уан-Зо

МПК: H03K 17/60

Метки: ключ, магнитно-транзисторный

...входной шине, и встречно включенный диод, база силового транзистора через обратно включенный диод соедицена с первым выводом управляющей обмотки трансформатора тока, второй 60 вывод которой подключен к коллектору управляющего транзистора, а втоРой вывод базовой обмотки трансформатора тока соединен с эмиттером силового транзистора. На фиг. 1 представлена принципиальная электрическая схема предложенного устройства для однотактного варианта ключа, на фиг, 2 то же, для двухтактного варианта ключа.Устройство содержит силовой транзистор 1, трансформатор 2 тока, первичная обмотка 3 которого включена последовательно в выходную цепь силового транзистора 1 и нагрузки 4. Базовая обмотка 5 транс Форматора 2 тока подключена к входу силового...

Номер патента: 1069164

Опубликовано: 23.01.1984

Авторы: Басалыга, Офицеров, Сенчук

МПК: H03K 17/60

Метки: аналоговых, коммутатор, сигналов

...блока токового зеркала соединен с коллектором четвертого транзистора и с третьей шиной источника питания.При этом блок токового зеркала содержит три транзистора и резистор, эмиттер первого транзистора база которого соединена с базой и коллектором второго транзистора, соединен с эмиттером второго транзистора и с общим выводом блока токового зерка" ла, коллектор первого транзистора соединен с входом блока токового зеркала, а через резистор подключен к базе третьего транзистора, эмиттер и коллектор которого соединены соответственно с коллектором второго транзистора и с выходом блока токового зеркала.На чертеже приведена принципиальная схема предлагаемого устройства,Коммутатор аналоговых сигналов содержит первый и второй переключающие...

Номер патента: 1069165

Опубликовано: 23.01.1984

Авторы: Бибяев, Исаев, Ракуров, Ронь, Рубцов

МПК: H03K 17/687

Метки: аналоговых, коммутации, сигналов

...последовательно и включены междувходной шиной устройства и общей шиной, между точкой соединения резисторов и неинвертирующим входом дифФеренциального усилителя включен второйуправляемый ключевой элемент, третийуправляемый ключевой элемент включенмежду неинвертирующим входом дифФеренциального усилителя и шиной источника смещения, управляющие входы вто рого и третьего управляемых ключевыхэлементов соединены с шинами управления устройства.На чертеже приведена принципиальная схема предлагаемого устройства. ,65 Устройство для коммутации аналоговых сигналов содержит первый, второй и третий управляемые ключевыеэлементы 1-3, диФФеренциальный усилитель 4, резисторы 5 и 6. Вход и выход первого управляемого ключевогоэлемента 1 подключены...

Номер патента: 1069166

Опубликовано: 23.01.1984

Автор: Гришин

МПК: H03K 17/78

Метки: двухуровневый, оптоэлектронный, переключатель

...линейного усилителя 19 отсутствует, поэтому линейный усилитель 19 находится в режиме покоя.Ток покоя линейного усилителя 19протекает через светодиод 7, поэтомуфотодиод б, оптически связанный сосветодиодом 7, находится в вентильном режиме и обеспечивает отрицательное смещение между базой и эмиттеромтранзисторного ключа 1 и задает нижний уровень регистрации сигнала при равенстве нулю амплитуды бестоковой .посылки ;рабочая точка линейного усилителя 19 выбирается таким образом, что в режиме покоя в его коллекторной цепи и цепи светодиода:7 протекает ток, определяющий нижнийа уровень срабатывания ключа 1 при равенстве нулю амплитуды бестоковой посылки). В это время элементы И 12 и 13 выключены а блоки 11 и 20 выборки закрыты.При поступлении...

Номер патента: 1069167

Опубликовано: 23.01.1984

Авторы: Косоусов, Максимов, Петричкович

МПК: H03K 19/094

Метки: мажоритарный, управляемый, элемент

...шины первого прямого ипервого инверсного сигналов управления, к которым подключены соответственно затворы первого и второгокоммутирующих транзисторов, введены третий, четвертый коммутирующиеи шестой информационные транзисторып-типа, последовательно включенныемежду выходной и общей шинами, пятый, шестой коммутирующие и шестойнагрузочные транзисторы р-типа, последовательно включенные между выходной шиной и шиной источника питания, параллельно второму, пятомунагрузочным и второму, пятому информационным транзисторам включенысоответственно первый, второйр-типа и третий, четвертый в-типаблокирующие транзисторы, истокиседьмого р-типа и восьмого в-типакоммутирующих транзисторов соединены с выходной шиной, а стоки подключены...

Номер патента: 1069168

Опубликовано: 23.01.1984

Автор: Турченков

МПК: H03K 21/00

Метки: коммутирующее

...и второй транзистор 14,эмиттер которого соединен с общейшиной 9, база - через первый резистор 15 с входной шиной 16, а коллектор - с первым выводом первого нагрузочного элемента 5 и с первымвыводом первого управляемого прибора 1 с 8-образной вольтамперной 55 характеристикой, а через второй резистор 17 - с первым выводом первого неуправляемого прибор 12 сЬ -образной вольтамперной характеристикой второй вывод которого сое динен с общей шиной 9 и с вторымвыводом первого конденсатора 8,первый вывод которого соединен сэмиттером первого транзистора 7,база которого соединена с общейшиной 9, а коллектор - непосредст 10 б 91 б 810 20 25 30 35 40 45 50 55 60 65 венно с первым выводом второго нагрузочного элемента б и первымвыводом второго...

Номер патента: 1069171

Опубликовано: 23.01.1984

Автор: Шилов

МПК: H03K 27/00

Метки: кольцевой, реверсивный, счетчик

...соответственнос входами триггера реверса. Выходинвертора 12 соединен с общимиэмиттерными резисторами б, - бо каж.дой счетной декады 2 - 2 черезразделительные диоды 13 л - 13 пДругой выход триггера реверса ( коллектор транзистора 11 подключенк общим змиттерным резисторам 7 м7 п через разделительные диоды 14 -14 каждой счетной декады 2 - 2 о для разнесения во времени подготовки схемы 1 реверса в нужном направлении и счета импульсов на входах младшей декады 2 ставятся цепи 15 и 1 б задержки соответственно.Кроме того, в схему 1 реверса входят резисторы 17 и 18 и диоды 19 и 20.Счетчик работает следующим образом.Величина сопротивлений резисторов бМ - б 6 и 7 - 7 выбирается так, что в проводящем (единичном) состоянии в каждой декаде 2" 2...

Номер патента: 1070686

Опубликовано: 30.01.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/281

Метки: генератор, импульсный

...И-НЕ соединен с выходом компаратора, а выход - с входом второго логического элемента НЕ непосред,.ственно, и с. его выходом " через делитель напряжения, другие входы первого и второго логических элементов И-НЕ соединены с первой и второй ши-.55 нами управления соответственно.На чертеже изображена электрическая схема импульсного генератора,Импульсный генератор содержит компаратор 1 напряжений, входы кото рого подключены к выходам времязадающей С -цепи 2, состоящей из резистора 3 и конденсатора 4, и делителя 5 напряжений, состоящего из резисторов 6 и 7, первый логический 65 элемент НЕ 8, вход которого подключен к выходу комнаратора 1, второй логический элемент НЕ 9. Один вход первого логического элемента И-НЕ 10 подключен к выходу...
