H03K — Импульсная техника

Номер патента: 1102040

Опубликовано: 07.07.1984

Авторы: Вохмянин, Солодовников

МПК: H03K 17/567

Метки: коммутатор

...два триггера, тиристоры с нагрузками в анодной цепи иисточники питания 1 .Недостатком этого коммутатора является нестабильность изменения длительности возбужденного состояния нагру Оэок вследствие нестабильности частотыкак задающего генератора, так ичастоты сети.Наиболее близким по техническойсущности к изобретению является коммутатор, содержащий источник переменного напряжения, к которому подключе"на нагрузка через тиристорный ключ,управляемый мультивибратор, питаемыйот источника постоянного напряженияи подключенный выходом к входу тиристора, а также силовой трансформаторс первичной и двумя вторичными обмотками 2,Недостатком известного устройствааеияется низкая надежность работыпри малых частотах переключения, когда...

Номер патента: 1102041

Опубликовано: 07.07.1984

Авторы: Бобров, Горкунов, Журкин, Кушнаренко, Шейдин

МПК: H03K 19/091

Метки: логическое

...выход седьмого вентиля подключен к входу девятого вентиля, второй выход которого соединен с входом четвертого вентиля, третий выход седьмого и второй выход восьмого вентилей подключены к входу десятого вентиля, третий выход вось-. мого вентиля подключен к входу одиннадцатого вентиля, при этом вторые выходы четвертого и одиннадцатого вентилей подключены соответственно к их входам.На чертеже представлена принципиальная схема предложенного устройства,Логическое устройство содержит вентили с инжекционным питанием, входы первого 1, второго 2 и третье- го 3 из которых подключены к первому 4, второму 5 и третьему б входам устройства, первые выходы - к входу четвертого вентиля 6, выход которого подключен к первому выходу устройства 7, первый...

Номер патента: 1102044

Опубликовано: 07.07.1984

Авторы: Лукманов, Хакимов

МПК: H03K 23/00

Метки: деления, делитель, изменяемым, коэффициентом, частоты

...второй выход которого соединен с Я-входами П-триггеров, С-входы которых сое динены с выходами соответствующих элементов И первой группы, а первый и второй входы элементов И второй группы соединены соответственно с прямым выходом предыдущего и ийверсным выходом последующего Р-триггеров,На чертеже приведена структурная электрическая схема устройства.Делитель частоты с изменяемым коэффициентом деления содержит и последовательно включенных счетных декад 1-1 1-(и),1-и, счетный вход первой из которых соединен с шиной 2 входной частоты, а входы сброса - с первым выходом элемента 3 сброса, дешифратор 4, и декадных переключателей 5-1 5-(и), 5-и, неподвижные контакты первого из которых, кроме нулевого, соединены с соответствующими выходами...

Номер патента: 519062

Опубликовано: 15.07.1984

Авторы: Багинский, Штейн

МПК: H03K 3/53

Метки: генератор, импульсов

...управляемого вентиля с анодом первого диода.Однако ввод энергии в известном генераторе от источника питания в емкостный накопитель производится с промежуточным накоплением в зарядном дросселе, что усложняет конструкцию. Кроме того, известный генератор не обеспечивает уменьшения скорости нарастания тока на начальном участке,ЗОЦелью изобретения является упроще- ние конструкции и обеспечение дефорсировки тока на начальном участке,Для этого введен третий управляемый вентиль, причем источник постоян ного напряжения через третий управляемый вентиль подключен к одному из диодов в запирающем направлении.На фиг. 1 приведена структурно- принципиальная электрическая схема генератора; на фиг. 2 - диаграммы напряжения на нагрузке и тока в на-....

Номер патента: 1103351

Опубликовано: 15.07.1984

Авторы: Ильчинский, Кузнецов, Уральский

МПК: H03K 3/286

Метки: статический, триггер

...потребление мощности, высокое быстродействие 2. Недостатком является невысокая надежность, обусловленная тем, что для осуществления раздельного запуска необходимо транзисторов при двух информационных входах.Цель изобретения - повышение надежности путем уменьшения числа элементов в устройстве.Для достижения поставленной цели в статическом триггере на КМДП-транзисторах, содержащем два симметричных плеча, состоящих из последовательно соединенных транзисторов р- и и- типов проводимости, затворы транзисторов р- и и-типов проводимости в каждом плече объединены и подключены к выходу другого плеча, истоки транзисторов р-типа соединены с шиной источника питания, истоки транзисторов п-типа подключены соответственно ко входам К- и с 1-триггера...

Номер патента: 1103352

Опубликовано: 15.07.1984

Авторы: Гладков, Горбунов, Евсеев

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...8, 9 соответственно, элементы И блока 13 по одному входу закрыты низким потенциалом выходов распределителя 2 импульсов, а по вторым входам закрыты низким потенциалом с выходов элементов И 18 соответственно блока 4 хранения программ. Элементы И 18 блока 4 хранения программ по одним входам закрыты низким потенциалом прямого триггера 17, а по вторым входам закрыты низким потенциалом прямых выходов триггеров 16 сдвига блока 4 хранения программ. Элемент И 6 закрыт низким потенциалом элемента ИЛИ 12. На выходе формирователя 14 низкий потенциал. Элементы И 24 и И 25 закрыты,по первым входам низким потенциалом, подаваемым на вход 28 с выхода формирователя 14.Блок 4 хранения программ, представленный на фиг. 2, работает следующим образом.При...

Номер патента: 1103353

Опубликовано: 15.07.1984

Авторы: Коновалова, Минин

МПК: H03K 3/80

Метки: радиоимпульсов, формирователь

...между выходом задающего синхронизирующего генератора и вхо.дом блока фиксированной задержки введены соответственно делитель частоты на И и делитель частоты на 1 Ч+1, а выход блока стробирования соединен с входом введенного блока восстановления непрерывного сигнала, выход которого является выходом формирователя радиоимпульсов.На фиг, 1 представлена структурная электрическая схема предложенного формирователя радиоимпульсов; на фиг. 2 временные диаграммы его работы.Формирователь радиоимпульсов содержит генератор 1 коротких импульсов, линию задержки 2, блок стробирования 3, задающий синхронизирующий генератор 4, блок 5 фиксированной задержки, делитель частоты на М 6, делитель частоты на Я+1 7, блок 8 восстановления непрерывного...

Номер патента: 1103354

Опубликовано: 15.07.1984

Автор: Гришин

МПК: H03K 17/78

Метки: оптоэлектронный, переключатель

...28 (пропорциональная коэффициенту деления делителя 26) поступает на вход транзисторного ключа 27, что обеспечивает его открытое состояние. Закрытое состояние транзисторных ключей 8,9 и 11 приводит к тому, что на всех трех входах элемента 22 И-НЕ оказываются высокие потенциалы. При наличии хотя бы на одном из входов элемента 22 И-НЕ высокого потенциала на его выходе вырабатывается низкий потенциал, который через усилитель 23 выключает первый элемент индикатора 24, подключенный к его первому входу.Открытое состояние транзисторногоключа 27 приводит к тому, что с выхода инвер- тора 29 на первый вход элемента 30 И-НЕ поступает высокий потенциал. На второй вход элемента 30 И-НЕ с выхода инвертора 31 поступает низкий потенциал, так как...

Номер патента: 1104660

Опубликовано: 23.07.1984

Авторы: Перов, Стуков, Фрейдман, Юзов

МПК: H03K 3/00

Метки: генераторное, геоэлектроразведки

...тока Д р 8 (фиг. 3) ключевыеэлементы 2, 3 и 8 разомкнуты и в ра-,боте не участвуют, а ключевые элемен 20 ты 1, 4 и 7 совместно с активно-индуктивной нагрузкой - возбуждающейпетлей 6 образуют схему импульсногостабилизатора тока. При замкнутыхключевых элементах 1 и 4 возбуждаю щая петля б подключается к источнику 5 питающего напряжения, обеспечи"вая протекание через возбуждающуюпетлю 6 импульсов тока 3 Э (фиг, 4),при размыкании ключевых элементов 1 30 и 4 замыкается ключевой элемент 7и за счет энергии, накопленной в индуктивности возбуждающей петли 6,через ключевой элемент 7 и возбуждающую петлю 6 протекают импульсы тоЗ 5 ка Э (фиг. 5). Регулировка амплитуды возбуждающего тока обеспечива;ется изменением соотношения междудлительностями...

Номер патента: 1104661

Опубликовано: 23.07.1984

Авторы: Ильин, Крехов

МПК: H03K 3/03

Метки: генератор, импульсов

...и вес, особенно конденсатора.Целью изобретения является расширение пределов генерируемых частоти повышение надежности генератора.Поставленная цель достигается тем,что в генератор импульсов, содержащий три последовательно соединенныхи замкнутых в кольцо инвертора, четвертый инвертор, выход которого соединен с выходной шиной генератора,конденсатор, включенный между входом и выходом второго инвертора, резистор, один иэ выводов которогосоединен с выходом первого инвертора,второй вывод резистора соединен собщей шиной генератора.На чертеже представлена принципиальная электрическая схема генератора импульсов.Генератор импульсов содержит четыре инвертора 1-4, конденсатор 5,резистор 6, выходную шину 7 устройства,Выход инвертора 1...

Номер патента: 1104662

Опубликовано: 23.07.1984

Авторы: Липатов, Троицкая

МПК: H03K 3/335

Метки: импульсов, формирователь

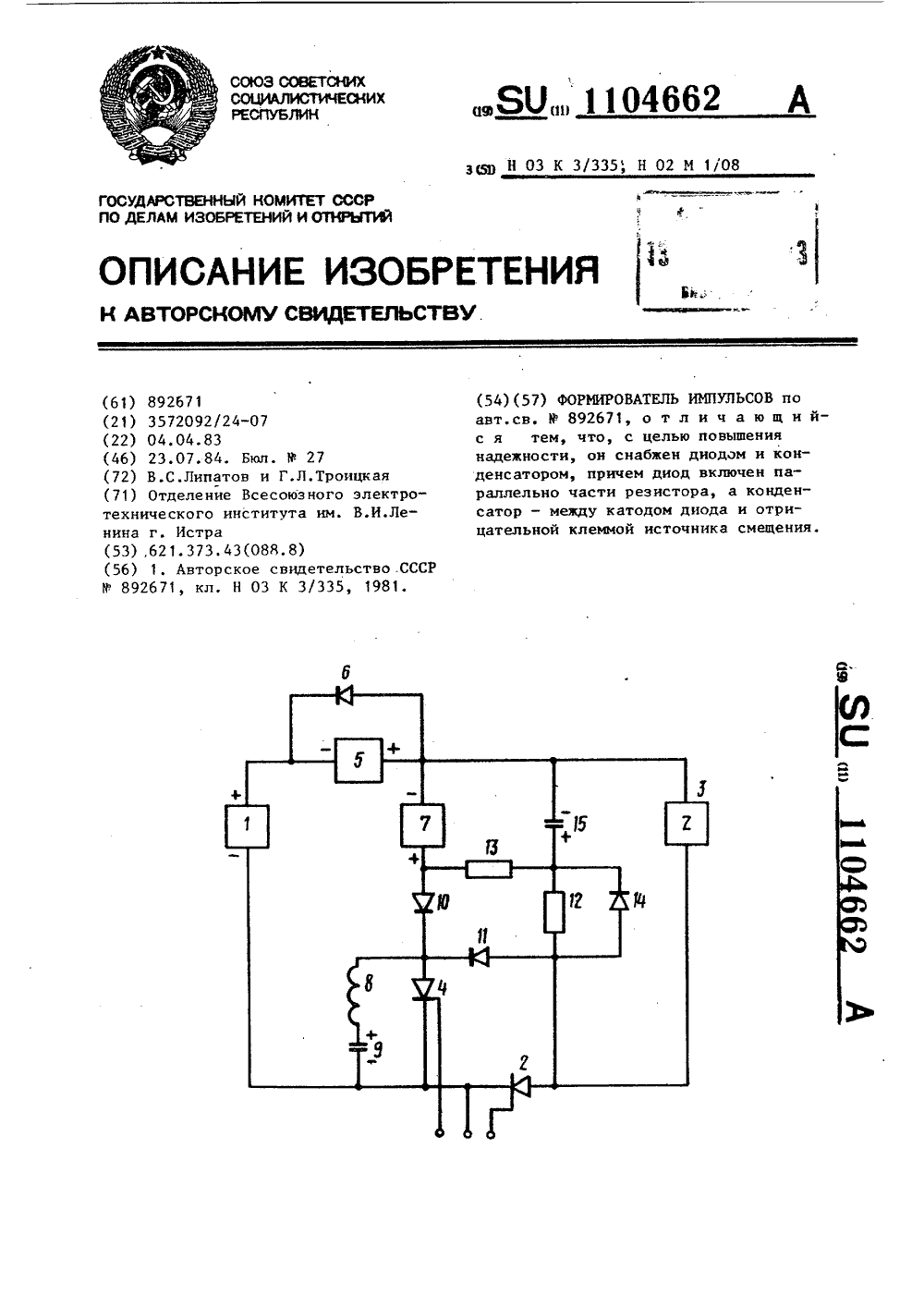

...формирователя импульсови надежности его работы.Цель изобретения - повышение надежности Формирования импульсов.Цель достигается тем, что формирователь импульсов снабжен диодом и конденсатором, причем диод включен 62 2 параллельно к части резистора, аконденсатор - между катодом диодаи отрицательной клеммой источникасмещения.На фиг. 1 представлена структурная схема формирователя импульсов.Формирователь импульсов содержитпоследовательно соединенные источник 1 напряжения, основной тиристор 2 и нагрузку 3, шунтирующий тиристор 4, ограничитель тока, состоящий иэ источника 5 тока и параллельно ему включенного диода 6, источника 7 смещения, включенного параллельно шунтирующему тиристору колебательного контура, состоящего из катушки 8...

Номер патента: 1104663

Опубликовано: 23.07.1984

Авторы: Закиров, Раджабов

МПК: H03K 5/26

Метки: временных, импульсов, наложений, селектор

...а выход через эле"45 мент выделения среза импульса - с первым входом первого элемента И, выход которого соединен с выходом устройства, а также элемент задержки и триггер, введен второй эле" 50 мент И, первый вход которого соединен с выходом элемента выделения среза импульса, второй вход соединен с выходом триггера, а выход - с входом сброса триггера, вход Э которого подключен к выходу одновибратора, вход синхронизации через элемент задержки соединен с входом устб 3 2ройстваа инверсный выход подключенк второму входу первого элемента И.На чертеже приведена структурнаясхема устройства,Селектор временных импульсов содержит одновибратор 1, соединенный через элемент.2 выделения среза импульса с первым входом первого элемен-.та И 3, а...

Номер патента: 1104665

Опубликовано: 23.07.1984

Автор: Музыченко

МПК: H03K 19/00

Метки: двоичного, кода, коды, пороговых, функций

...группу элементов И и ИЛИ(где К-число входов), -ая группасодержит 2 -1 элемент И и 2 -1 элемент ИЛИ, первый вход преобразователякода соединен с первыми входами элементов И и ИЛИ первой группы элементов И и ИЛИ, вторые входы которыхсоединены с вторым входом преобразователя кодов, выходы которого соединены с выходами элементов И и ИЛИпоследней группы элементов И и ИЛИ,а также с К-ым входом преобразовате"ля кода, выход М -ого элемента И-ой группы (М - 1, 2 2 " -1)соединен с первыми входами 2 М-огоэлемента И и 2 М -1-ого элемента ИЛИ1+1-ой группы элементов И и ИЛИ4 СИЛИ где 1- 1 22-2 соединеныу фвыход М-ого элемента ИЛИ -ой группы элементов И и ИЛИ соединен с первыми входами 2,М -ого элемента И и2 М-ого элемента ИЛИ 1+1-ой группыэлементов И...

Номер патента: 1104666

Опубликовано: 23.07.1984

Автор: Новиков

МПК: H03K 21/00

Метки: триггер

...выводы которых подключены к вторым выводам первого и второго конденсаторов, к первым выводам которых подключены вторые выводы первого и второго резисторов,На чертеже представлена принципиальная схема триггера.Триггер содержит дистанционный переключатель 1 с первой и второй обмотками 11 и 1.2, первый и второй конденсаторы 2 и 3, первый и второй резисторы 4 и 5, первый и второй диоды 6 и 7, управляющий ключ 8, третий и четвертый диоды 9 и 10, переключающий контакт 11, размыкающий контакт 12 и замыкающий контакт 13 дистанционного переключателя 1, первая и вторая шины 14 и 15 питания, первый и второй выходы 16 и 17 устройства.В соответствии с чертежом триггер содержит конденсаторы, диоды, резисторы, шины питания, управляющий ключ и...

Номер патента: 1104667

Опубликовано: 23.07.1984

Авторы: Кравцов, Пыко

МПК: H03K 23/00

Метки: делитель, импульсов, следования, частоты

...входной шиной и входом синхронизации триггера, разрядные выходы, кроме первого, - с входами дешифратора первой ступени, а выход первого разряда - с первым входом дешифратора второй степени, второй вход .которого соединен с выходом дешифратора пер вой ступени, а выход - с информационным входом триггера, выход дешифратора второй ступени соединен с входом разрешения записи счетчика импульсов, а третий вход - с выходом 55 триггера.На чертеже представлена структурная схема устройства. 6672Устройство содержит счетчик 1 импульсов, дешифратор 2 первой ступени, дешифратор 3 второй ступени, триггер 4, входную шину 5, шины (6-1)-(6-Н) управления, нри этом счетный вход счетчика 1 соединен с входом синхронизации триггера 4 и шиной 5, входы...

Номер патента: 1106003

Опубликовано: 30.07.1984

Автор: Худорожков

МПК: H03K 3/335

Метки: генератор, импульсов

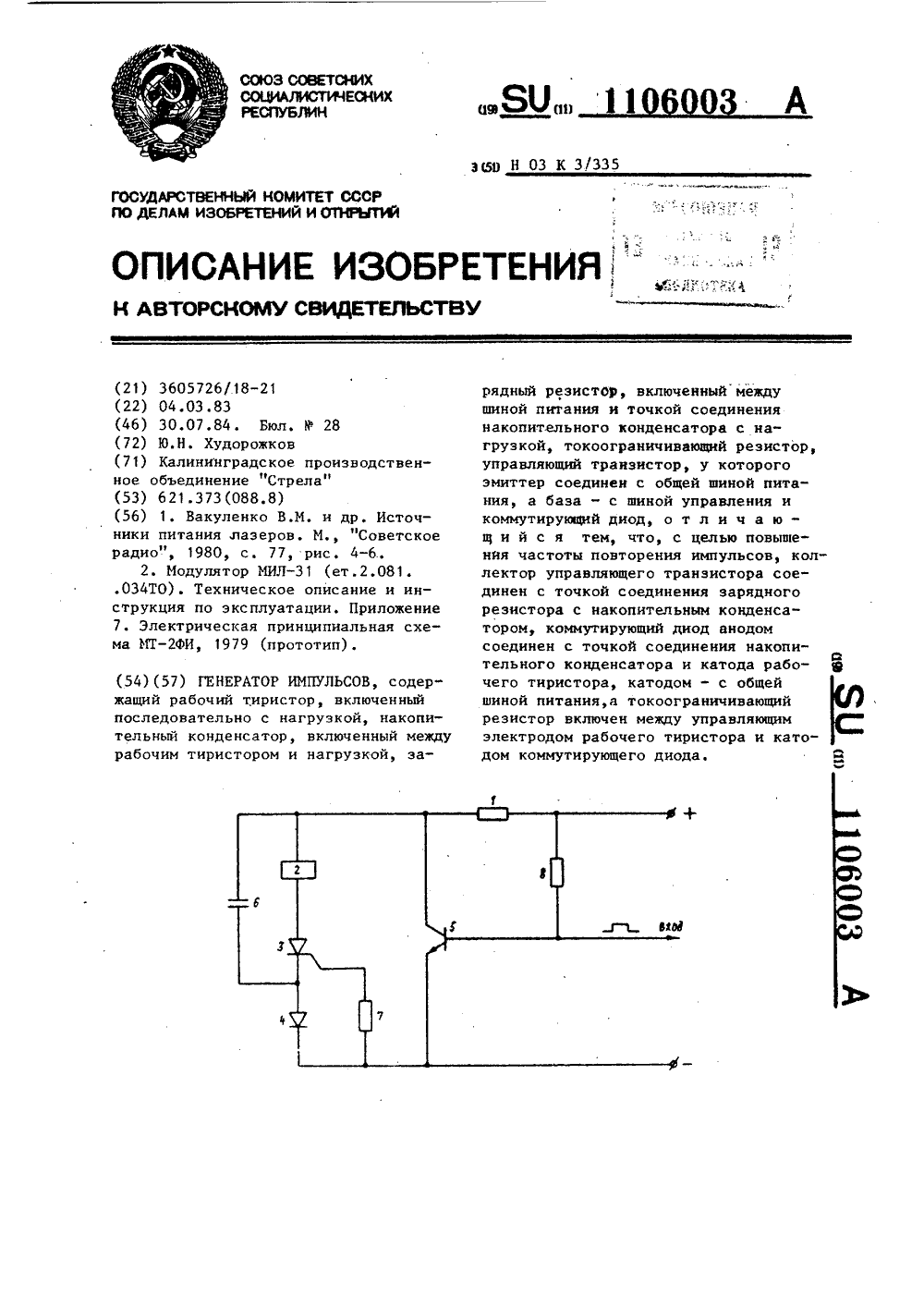

...с нагрузкой, накопительный конденсатор, включенный между рабочим тиристором и нагрузкой,зарядный резистор, включенный междушиной питания и точкой соединения на 45копительного конденсатора с нагрузкойтокоограничивающий резистор, управляющий транзистор, у которого эмиттерсоединен с общей шиной питания, а база - с шиной управления,и коммутирую-:50щий диод, коллектор управляющего тран-зистора соединен с точкой соединениязарядного резистора с накопительнымконденсатором, коммутирующий диоданодом соединен с точкой соединения накопительного конденсатора и катода рабочего тиристора,катодом - с общей шиной питания,а токоограннчивающий резистор включен 003 1 между управляющим электродом рабочего тиристора и катодом коммутирующего диода.На...

Номер патента: 1106004

Опубликовано: 30.07.1984

Авторы: Иванов, Усик

МПК: H03K 4/08

Метки: генератор, пилообразного

...порогового элемента, второй выход - к общей шине устройства, а вход - ко входу 50 ключевого элемента, причем выходы источника корректирующего тока и источника компенсирующего тока подключены к первой обкладке конденсатора, а разделительный конденсатор 55 включен между выходом интегратора и управляющим входом источника корректирующего тока. Устройство работает следующим образом.Ток источника 2 заряжает во время прямого хода развертки конденсатор 3, который во время обратного хода развертки, при поступлении на вход ключевого элемента 1 управляющих импульсов (фиг, 2 а), разряжаетсяочерез открытый ключевой элемент СФормированные таким образом импульсы пилообразного напряжения совместно с постоянным (во время прямого хода развертки)...

Номер патента: 1106005

Опубликовано: 30.07.1984

Авторы: Немировский, Шильцев

МПК: H03K 4/50

Метки: генератор, пилообразного

...Миллера, второй коммутатор, первый вход которого соединен с входом интегратора Миллера, выход через времязадающие резисторы - с шиной питания, диоды, источник опорного напряжения, генератор кода, дешифратор, вход которого соединен с выходом генератора кода, первые выходы соединены с управляющими входами первого коммутатора, вторые выходы - с первыми управляющими входами второго коммутатора, вторые управляющие входы которого подключены к выходу источника опорного напряжения, а вторые входы - к общей шине устройства, вы" ходы первого коммутатора через диоды соединены с нагрузкой, введены второй интегратор Миллера, второй ключ, вход .которого соединен с шиной источника питания, управляющий вход - с вторым управляющим входом устройства, а...

Номер патента: 1106006

Опубликовано: 30.07.1984

Авторы: Кольцов, Хрусталев

МПК: H03K 5/153

Метки: временной, импульса, максимуму, привязки, расширенного, синхронизирующего

...зарядный ток конденсатора 8 прекращается, напряжение Чу снижается, напряжение на эмиттере жения,Передний фронт импульса напряжения на резисторе 2 совпадает с моментом перехода напряжения контролируемого сигнала через максимум это иллюстрируется диаграммой напряжений на фнг, 2) . 1106006 1Изобретение относится к импульсной технике, в частности к устройствам Формирования импульсов в моментвремени, соответствующий наличиюопределенной характеристики входногосигнала.Известно устройство, формирующеевыходной импульс, Которы 1 привяэаНк определенному положению входногоимпульса, содержащее входную шину, 1 Окоторая через параметрический управляемый элемент (трансформатор, конденсатор) соединена с базой транзистора, через сопротивление соединенас...

Номер патента: 1106007

Опубликовано: 30.07.1984

Автор: Догадкин

МПК: H03K 5/153

Метки: входного, заднему, импульсов, переднему, сигнала, формирователь, фронтам

...элемента 2 ИЛИ 12 и с первым входом четвертого дополнительного элемента 2 ИЛИ13, третья входная шина соединенас вторым входом второго дополнитель20ного элемента 2 ИЛИ 14, четвертаявходная шина соединена с вторым входом пеового дополнительного элемента2 ИЛИ 15, выход четвеотого дополнительного элемента 2 ИЛИ 13 чеоез диФФеоенциоуюший элемент 16 соединен свторым входом втооого пополиительногоэлемента 2 ИЛИ 14, первую - четвертую входные шины 17"20, первую -третью выходные шины 21 - 23. 30 35 40" + тгде- время задержки импульса припрохождении через последовательное соединение элемента2 И 7 и элемента 2 ИЛИ 2;2 - вРемя пеРеключения двухступенчатого Т-триггера 1.При поступлении заднего фронтаимпульса на первую входную шину формирователя, на...

Номер патента: 1106008

Опубликовано: 30.07.1984

Авторы: Ермолин, Никифоров

МПК: H03K 5/22

Метки: длительности, импульсов, селектор, серий

...ИЛИ, выход которого соединен с суммирующим входом первого счетчика импульсов, выход переноса которого подключен к выходной шине, а вход сброса - к выходу переноса второго счетчика импульсов. На фиг.1 приведена структурнаяэлектрическая схема устройства; нафиг,2 - временные диаграммы его рабо 1 ыеустройство содержит первый счетчик 1 импульсов, второй счетчик 2импульсов, генератор 3 импульсов, блоксинхронизации 4, элемент И 5, первый 6, второй 7 и третий 8 элементы ИЛИ, инвертор 9, входную 10 и выходную 11 шины,Выход генератора 3 подключенк второму входу блока синхронизации 4,второму входу элемента И 5 и через инвертор 9 к суммирующему входу счетчика 2. Вход блока синхронизации 4подключен к входной шине 10, выход -к первому входу...

Номер патента: 1106016

Опубликовано: 30.07.1984

Автор: Вохмянин

МПК: H03K 17/00

Метки: коммутатор, многоканальный

...тиристоров нечетных каналовчерез соответствующие замыкающие контакты подключены к первому выводупервого резистора, второй вывод которого соединен с первым полюсом ис"точника постоянного напряжения, введены два пороговых элемента, дватранзистора и второй резистор, причем управляющие электроды тиристоров четных каналов через соответствующие замыкающие контакты подключены к первому выводу второго резисто 016 2ра, второй вывод которого соединенс первым полюсом источника постоянного напряжения, второй полюс которого подключен к.катодам тиристоровнечетных и четных каналов черезпромежутки эмиттер-коллектор первогои второго транзисторов соответственно, первый пороговый элемент включенмежду базой первого. транзистораи первым выводом второго...

Номер патента: 1106017

Опубликовано: 30.07.1984

Авторы: Валуев, Пеньков

МПК: H03K 17/04

Метки: высоковольтный, коммутатор

...напряжение сме щения на сетке зарядной лампы 1 и она подзапирается, уменьшается напряжение на выходной шине 9 коммутатора. Для ускорения процесса уменьшения выходного напряжения включает" ся разрядная лампа 2, Она работает в ключевом режиме, а время ее работы определяется длительностью импульсов, подаваемых на ее сетку. Когда же управляющая лампа 3 подзапирается, уменьшается напряжение смещения на сетке зарядной лампы 1, она 1 1106017 3Изобретение относится к импульсной технике, в частности к электронным коммутаторам, и может быть использовано в устройствах графической информации на электронно-луче 5вой трубке с барьерным люминофором.Известен высоковольтный коммутатор, содержащий зарядную и управляющую лампы, два резистора,...

Номер патента: 1106018

Опубликовано: 30.07.1984

Автор: Кулаков

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...декады, Р-вход - с выходом первого элемента ИЛИ, второй вход которого соединен с первым выходом третьей декады, а выход первого Р 5 -триггера соединен с первым входом первого ключевого элемента, выход которого соединен с шиной питания второй декады, 5-вход второго РБ-триггера соединен с Ь-выходом второй декады, Р-вход - с выходом второго элемента ИЛИ, второй вход которого соеди 106018 3й нен с первым выходом четвертой декады, а выход второго й 5-триггерасоединен с первым входом второгоя ключевого элемента, выход которогосоединен с шиной питания третьейсдекады, 5-вход п-го Й 5-триггера соединен с выходом п-го элемента ИЛИ,второй вход которого соединен с 1-выходом о-й декады, а Р -вход и-го Кьтриггера соединен с первым выходомвторой...

Номер патента: 1106019

Опубликовано: 30.07.1984

Авторы: Диденко, Сергеев

МПК: H03K 17/60

Метки: ключ, магнитно-транзисторный, постоянного

...так как каждый силовойтранзистор работает всего полпериода, а также из-за коммутационныхвыбросов напряжения на открытомключе.55Цель изобретения - повышение КПД,Поставленная цель достигаетсятем, что в магнитно-транзисторный 19 2ключ постоянного тока, содержащийтрансформатор тока, первая первичная обмотка которого включена впервую последовательную цепь с коллекторно-эмиттерным переходом первого силового транзистора, подключенную между входной и выходнойшинами, к которым подключена втораяпоследовательная цепь из второйпервичной обмотки и коллекторноэмиттерного перехода второго силового транзистора, первая вторичнаяобмотка положительной обратной связи соединена с базо-эмиттерным переходом первого силового транзистора, вторая...

Номер патента: 1106020

Опубликовано: 30.07.1984

Автор: Вохмянин

МПК: H03K 17/72

Метки: распределитель

...подключены к первой. и второй шинам питания через первый и второй диоды соответственно, резисторы, нечетные и четные ячейки, каждая из которых содержит нагрузку, включенную последовательно с тиристором, который соединен с общей шиной, тиристоры выполнены светоуправляемыми, а в каждую ячейку введены включенные 1106020 2 последовательно динистор и светоиэлу:.чатель, оптически связанный с тиристором своей ячейки, причем точки соединения тиристора и нагрузкикаждой нечетной ячейки через динистор и светоизлучатель следующейчетной ячейки подключены к выводупервого резистора, другой выводкоторого соединен о второй обкладкой первого конденсатора, точки соединения тиристора и нагрузкикаждой четной ячейки через динистори светоизлучатель следующей...

Номер патента: 1106021

Опубликовано: 30.07.1984

Авторы: Балякин, Бобров

МПК: H03K 19/088

Метки: выключении, питания, состояние, сохраняющий, триггер

...обмотке включенконденсатор, коллекторы транзисторов через резисторы соединены с катодом тиристора, анод которого подключен к шине питания, управляющийэлектрод - к коллектору буферного транзистора, эмиттер которого соединен с шиной питания, база - через резистор с шиной питания и через другой резистор - с общим выводом ЙС-цепи, включенной соответственномежду общей шиной и шиной питания.На чертеже изображена принципиаль-, ная схема триггера.Триггер содержит транзисторы1 и 2 с резисторами 3 и 4 обратной связи с резисторами 5 и 6 смещения, и с коллекторными 7 и 8 сопротивлениями, ферритовое кольцо с прямоугольной петлей гистерезиса, имеющего рабочие обмотки 9 и 10 и обмотку 11 управления, связанную с управляющим транзистором 12. Триггер...

Номер патента: 1106022

Опубликовано: 30.07.1984

Авторы: Микула, Мочалов, Яковлев

МПК: H03K 19/21

Метки: логический, узел

...вторымвходом элемента ИЛИ 23.Недостатком этого устройства являЗоется низкая достоверность функрионирования при изменениях длительности,взаимного временного положения и частоты импульсов, что приводит к появлению ложных выходных сигналов.35Цель изобретения - повышение достоверности функционированияПоставленная цель достигается тем,что в логический узел, содержащийодновибратор, элемент ИЛИ и элементИ, первые входы элемента И и элемента ИЛИ соединены с первым входомлогического узла, второй вход которо.го соединен с вторыми входами элементов И и ИЛИ, выход элемента ИЛИсоединен с входом запуска одновибратора, выход которого соединен с выходом логического узла, введены первый и второй дифференцирующие элементы, триггер, элемент задержкии...

Номер патента: 1106024

Опубликовано: 30.07.1984

Авторы: Клубков, Негри, Чеглаков

МПК: H03K 23/00

Метки: резервированное, счетное

...с входом усвходом данного резервного канала, ветствующего резервнвыход каждого из мажоритарных элемен- узла 5-1, шины питантов соединен с входом установки соот- зервного счетного узветствующего резервного счетного уз- З 5 мажоритарного элеменла, а шины питания первого резерв- с источником питанияного счетного узла и первого мажори- зервного канала, шинтарного элемента соединены с источ- резервного счетногоником питания того же резервного иены с шинами питаниканала 21. ритарного элемента 6Недостатком известного устройства ния третьего резервнтакже является относительно низкая ла 5-3 объе инены 40 надежность.Цель изобретения - повышение надежности резервированного счетногоустройства,Поставленная цель достигается тем.что в...

Номер патента: 1107320

Опубликовано: 07.08.1984

Авторы: Гришин, Давидович, Каралкин, Редозубов, Стишковский, Сударев

МПК: H03K 5/00, H04L 25/66

Метки: информации, потоков, согласования

...команд, блоки 7 памяти, блоки 8 коммутации. Датчик служебных команд содер. жит элемент ИЛИ 9, первый 10 и второй 11 формирователи сигналов. Блок памяти содержит первый 12, второй 13 и третий 14 триггеры.Блок коммутации содержит первый 15 и второй 16 элементы ИЛИ,первый 17 второй 18, третий 19, четвертый 20, пятый 21 и шестой 22 элементы И.Устройство работает следующим образом.Рассмотрим половину устройства, обеспечивающую регулирование потока информации в одном из направлений ее передачи.Информация, например, по прямому тракту передачи с информационного выхода аппаратуры передачи данных (не показана) в виде последовательнос ти импульсов через блок 2 асинхронно" го ввода и накопителя 3 поступает в блок 4 асинхронного вывода. По сиг...
