Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1012424
Автор: Вохмянин
Текст

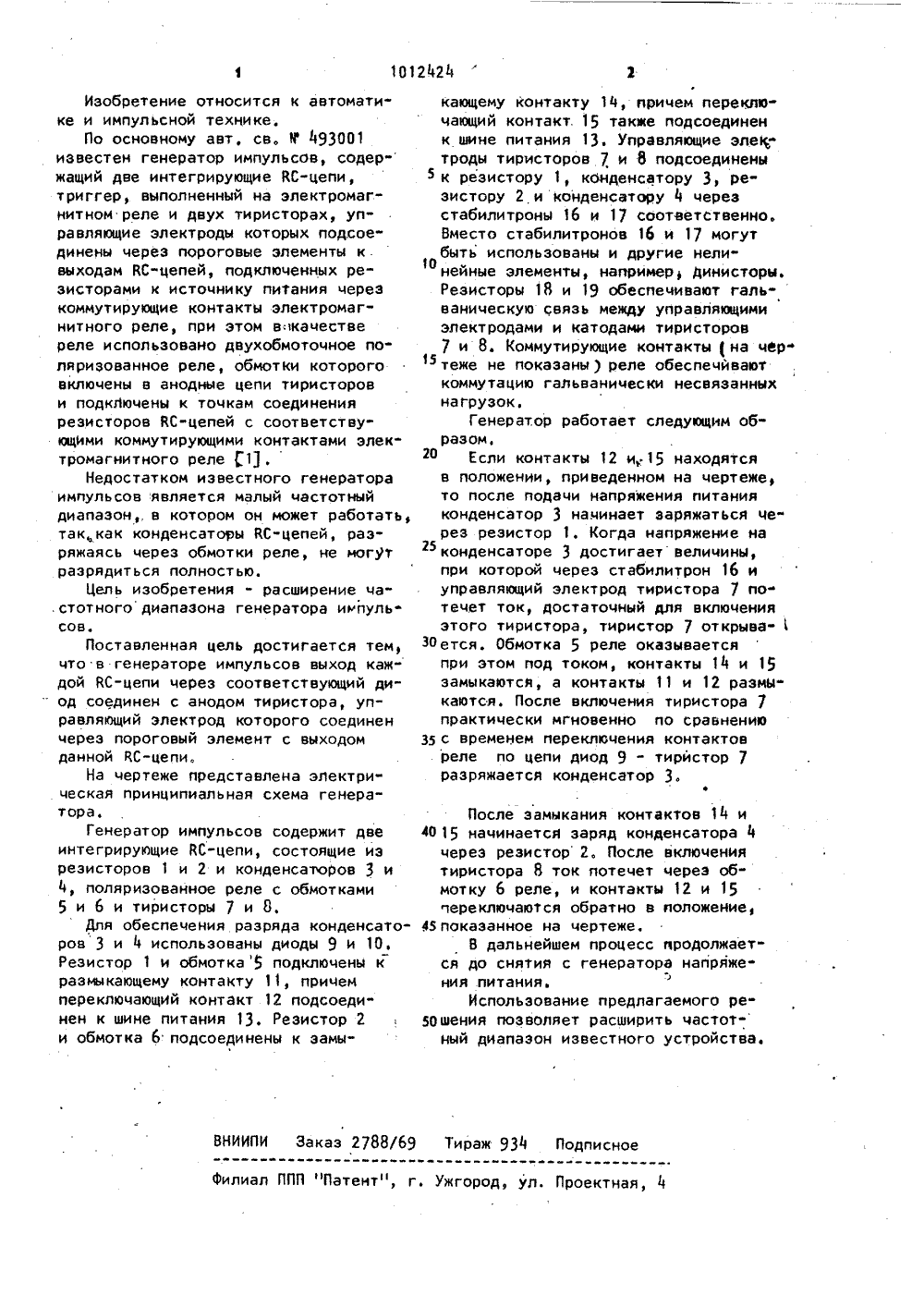

СОКЕ ООЕЕТСНИШИММЛаеаеИЕСПУЬЛИК 01)А К / ГОСУДАРС ПО ДЕЛАМ ОПИСАНИЕ ИЗОн двтаосиоМ ФВаевъст Б 0173 У 18-212.814.83. Бюл. ЕВохмянин373,5(088,8вторское свкл. Н 03 К(61) 493 (21) 336 (22) 08. (46) 15. (72) 8.Г (53) В 21 (56) 1, А Иф 493001 (прототи ННЫЙ НОМИТЕТ СССРОБРЕТЕНИЙ И ОПФЫТИЙ(54) (57) ГЕНЕРАТОР ФИПУавт. св. Ь"493001, о т лащ и й с я . тем, что, свирения частотного диапазвыход каждой йСепи черествущий диод соединен сристора, управляющий элерого соединен через порогмент с выходом данной. кСЛЬС 08 поичвцелье ра она в н 3 соотве анодом т ктрод кот овый зле Цепи,1 1012424 2 ВНИИПИ Заказ 2788/69 1 ираж 934 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная,Изобретение относится к автоматике и импульсной технике,По основному авт, св. М 493001известен генератор импульсов, содер"жащий две интегрирующие ВС-цепи,триггер, выполненный на электромагнитном реле и двух тиристорах, управляющие электроды которых подсоединены через пороговые элементы к.выходам ВС-цепей, подключенных резисторами к источнику питания черезкоммутирующие контакты электромагнитного реле, при этом в 1 качествереле использовано двухобмоточное поляризованное реле, обмотки котороговключены в анодные цепи тиристорови подкЛючены к точкам соединениярезисторов ВС"цепей с соответствующими коммутирующими контактами электромагнитного реле 11.Недостатком известного генератораимпульсов является малый частотныйдиапазон в котором он может работать,так,как конденсаторы КС-цепей, разряжаясь через обмотки реле, не могутразрядиться полностью.Цель изобретения - расширение ча,стотного диапазона генератора импульсов.Поставленная цель достигается тем,что в генераторе импульсов выход каждой кС-цепи через соответствующий ди" од соединен с анодом тиристора, управляющий электрод которого соединенчерез пороговый элемент с выходомданной КС-цепи,На чертеже представлена электрическая принципиальная схема генератора.Генератор импульсов содержит двеинтегрирующие ВС-цепи, состоящие изрезисторов 1 и 2 и конденсаторов 3 и4, поляризованное реле с обмотками5 и 6 и тиристоры 7 и О,Для обеспечения разряда конденсаторов 3 и 4 использованы диоды 9 и 10,Резистор 1 и обмотка 5 подключены кразмыкающему контакту 11, причемпереключающий контакт 12 подсоеди"нен к шине питания 13. Резистор 2и обмотка 6 подсоединены к замы" кающему контакту 14, причем переключающий контакт. 15 также подсоединенк шине питания 13. Управляющие элек.;троды тиристоров 7 и 6 подсоединены5 к резистору 1, конденсатору 3 ре"зистору 2 и конденсатору 4 черезстабилитроны 16 и 17 соответственно,Вместо стабилитронов 16 и 17 могутбыть использованы и другие нели 0неиные элементы, например Динисторы.Резисторы 18 и 19 обеспечивают гальваническую связь между управляющимиэлектродами и катодами тиристорав7 и 8. Коммутирующие контакты ( на чар15 теже не показаны) реле обеспечйваюткоммутацию гальванически несвязанныхнагрузок.Генератор работает следующим образом,Если контакты 12 и; 15 находятсяв положении, приведенном на чертеже,то после подачи напряжения питанияконденсатор 3 начинает заряжаться че"рез резистор 1. Когда напряжение на25 конденсаторе 3 достигает величины,при которой через стабилитрон 16 иуправляющий электрод тиристора 7 потечет ток, достаточный для включенияэтого тиристора, тиристор 7 открыва-З 0 ется. Обмотка 5 реле оказываетсяпри этом под током, контакты 14 и 15замыкаются, а контакты 11 и 12 размыкаются. После включения тиристора 7практически мгновенно по сравнениюЗ 5 с временем переключения контактов. реле по цепи диод 9 - тиристор 7разряжается конденсатор 3. После замыкания контактов 14 и 40 15 начинается заряд конденсатора 4через резистор 2. После включениятиристора 8 ток потечет через обмотку 6 реле, и контакты 12 и 15переключаются обратно в положение, 45 показанное на чертеже.В дальнейшем процесс продолжается до снятия с генератора напряжения питанияеИспользование предлагаемого ре 50 шения позволяет расширить частотный диапазон известного устройства.
СмотретьЗаявка
3363733, 08.12.1981
ВОХМЯНИН ВЛАДИСЛАВ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: H03K 3/02
Опубликовано: 15.04.1983
Код ссылки
