H03K — Импульсная техника

Номер патента: 1205268

Опубликовано: 15.01.1986

Автор: Забардаев

МПК: H03K 5/00

Метки: двух, импульсных, последовательностей, сложения, случайных

...вал времени устройство формирует на выходе количество импульсов, равное количеству импульсов входных импульсных последовательностей, если символы знаков входных импульсных последовательностей одинаковы или равное разности количеств импульсов входных импульсных последователей при противоположных символах знаков, суммарной импульсной последовательности присваивается символ знака входной импульсной последовательности с большим количеством импульсов на данном интервале времени.1 25 ностей содержит (фиг.1) формирователи импульсов 1 и 2, выходы которых через первый 3 и второй 4 элементы И подключены к двум входам первого элемента ИЛИ 5. Первые входы формирователей 1 и 2 подключены к шинам 6 и 1 входных импульсных последовательностей, а вторые...

Номер патента: 1205269

Опубликовано: 15.01.1986

Автор: Червяков

МПК: H03K 5/01

Метки: импульсов, формирователь

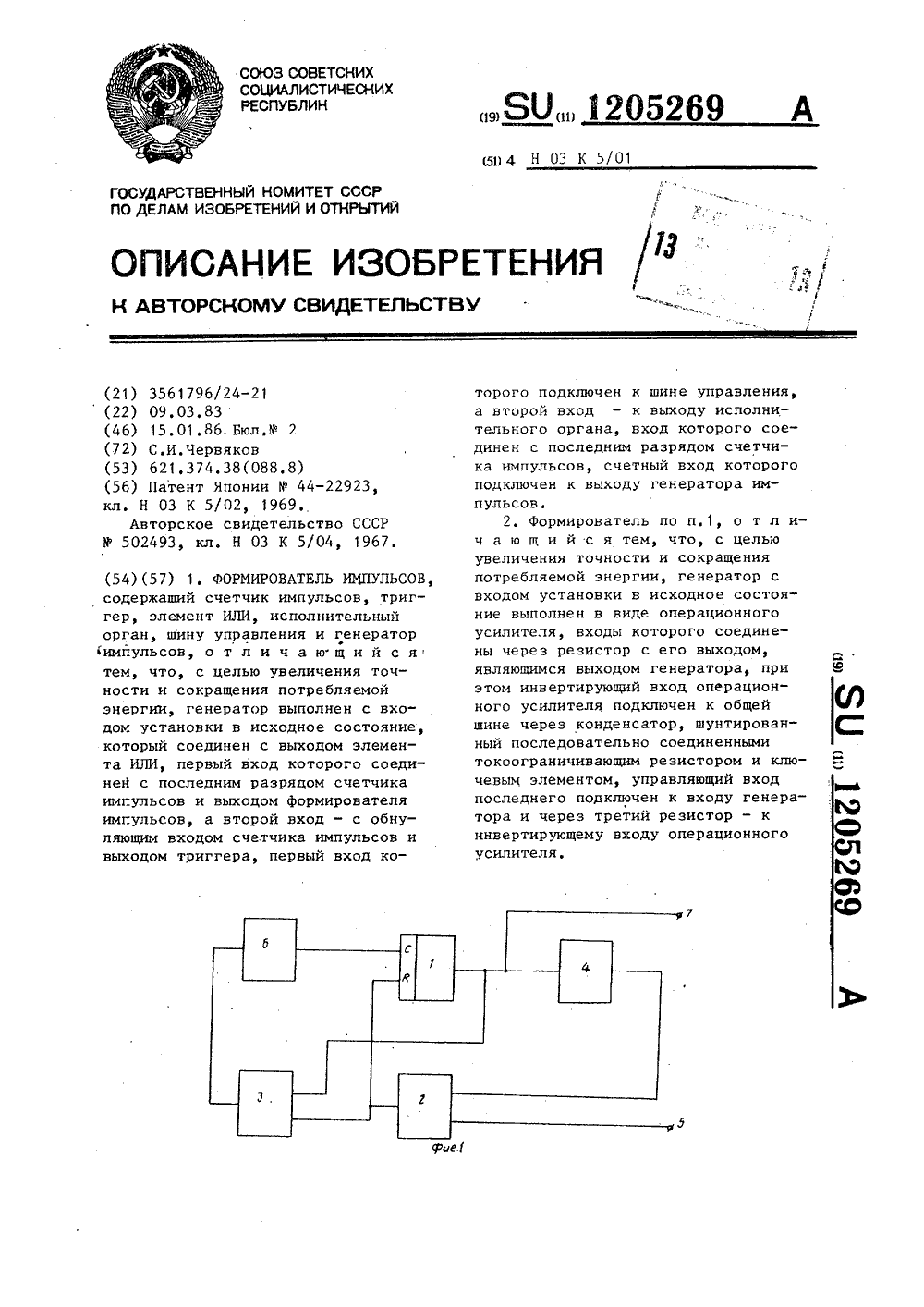

...импульсов, а второй вход -с обнуляющим входом счетчика 1 импульсов и входом триггера 2, первыйвход которого подключен к шине 5управления, а второй вход триггерасоединен с выходом исполнительногооргана 4, вход которого соединенс последним разрядом счетчика 1 импульсов, счетный вход которого Подключен к выходу генератора 6 импульсов,генератор 6 импульсов может бытьвыполнен (фиг. 2) на операционном усилителе 8 (ОУ), выход которого соединен с входом 9 через делитель напоследовательно соединенных первоми втором резисторах 10 и 11, точкасоединения резисторов подключена кинверсному входу операционного усилителя 8, инверсный вход которогочерез третий резистор 12 соединенс входом операционного усилителя,а через конденсатор 13...

Номер патента: 1205270

Опубликовано: 15.01.1986

Авторы: Рыбкин, Трифонов

МПК: H03K 5/01

Метки: биполярных, большой, длительности, импульсов, прямоугольных, формирователь

...подсоединен к общей шине 3 источника питания, а через первый резистор 4 к выходу операционного усилителя 1 и выходной шине 5, которая через второй резистор 6 подсоединена к неинвертирующему входу операционного усилителя 1, который через анод-катод первого диода 7 соединен с первым выводом третьего резистора 8, а через четвертый резистор 9 - с общей шиной 3 источника питания, второй конденсатор 10, пятый и шестой резисторы 11 и 12, транзистор 13 р -и -р-типа. второй диод 14, дистанционный переключатель с первой и второй обмотками 15 и 16 и цепью запуска 17, делитель 18 напряжения, при этом выход операционного усилителя 1 через последовательно соединенные второй конденсатор 10 и пятый резистор 11 подключен к базе транзистора 13, эмиттер...

Номер патента: 1205271

Опубликовано: 15.01.1986

Авторы: Гаврилов, Колпахчьян, Поздняков

МПК: H03K 5/01

Метки: импульсов, усилитель-формирователь

...транзистор 1. В момент 1 открытия транзистора 1 суммарное напряжение на шине 10 и на заряженномконденсаторе 12 прикладывается к нагрузке, и формируется короткий импульс тока с крутым передним фронтом.2 О К моменту начала спада короткого импульса происходит насыщение дросселя 15, открывается транзистор 2, кобмотке трансформатора 7 прикладывается напряжение на шине 10 и форми руется основная часть импульса токав нагрузке. После окончания входногоимпульса управления на выводе 3 транзистор 2 закрывается, вновь начинается заряд конденсатора 12 и процесс Зо повторяется после поступления входного сигнала. Для формирования однополярныхшироких импульсов тока управленияс крутым передним фронтом для одноЗ временного включения группы...

Номер патента: 1205272

Опубликовано: 15.01.1986

Авторы: Кленов, Шавлюк

МПК: H03K 5/01

Метки: подавления, помех

...по 8 -входу триггера 2 через выход счетчика 10, Как только сигнал на шине 6 станет нулевым, первый из пришедших после этого импульс тактовой частоты установит в "0" триггер 1, который своим сигналом с прямого выхода закрывает логический элемент И 8 для прохождения импульсов тактовой частоты на С-вход счетчика 11 и дает разрешение счетчику 11 по К -входу на счет импульсов тактовой частоты, а сигналом с инверсного выхода триггер 1 открывает логический элемент И 9 для прохождения импульсов тактовой1205 10 20 30 3частоты на С -вход счетчика 11 иобнуляет счетчик 10 по К -входу.и-лЧерез 2 импульсов тактовой частоты с выхода счетчика 11 сигналуровнем "1" поступает на К -вход5триггера 2 и устанавливает его в "О",при этом на выходе устройства...

Номер патента: 1205273

Опубликовано: 15.01.1986

Авторы: Левашов, Маньшин, Мачнев, Салогуб

МПК: H03K 5/04

Метки: импульсов, формирования

...и 10. На суммирующие входы счетчиков 9 и 10 постоянно поступают импульсы генератора 1. С момента обнуления счетчиков 9 и 10 начинается из мерение длительности импульсавходной последовательности. 11 о заднему фронту входного сигнала (т.е.по его окончании) на втором выходе5 12052 формирователя 7 появляется импульс, который поступает на вход элемента 2 И, но так как на шине 19 нет управляющего сигнала (т.е. сигнал равен "0"), то элемент 2 И будет закрыт и поступивший импульс на еговыход не проходит. Описанный процесс будет повторяться с каждым поступающим на входформирователя импуль 10сом.Сигнал перехода с одной частоты на другую поступает на шину 19 влюбой момент времени и открываетэлемент 2 И, В результате импульс, сформированный по...

Номер патента: 1205274

Опубликовано: 15.01.1986

Автор: Качеишвили

МПК: H03K 5/01, H03K 5/05

Метки: импульсов, одиночных, формирователь

...10, другой вход которого подклю 5 Очен к выходу промежуточного триггера 6, к нулевому входу. выходноготриггера 7 и к входу четвертого элемента И-НЕ 11 Выход третьего элемента И-НЕ 10 соединен с единичным входом выходного триггера 7, инверсныйвыход которого подключен к другомувходу четвертого элемента И-НЕ 11,выход которого соединен с выходнойшиной 13Формирователь работает следующймобразом.В исходном состоянии с контакта 2переключателя 4 на нулевой вход запускающего триггера 1 поступает сигнал низкого уровня, а на единичныйвход запускающего триггера 1 с контакта 3 через резистор 14 с шины 15 -сигнал высокого уровня. При этом запускающий триггер 1 находится в нулевом состоянии, запрещая прохождение тактовых импульсов с входа 12через...

Номер патента: 1205275

Опубликовано: 15.01.1986

Автор: Столяр

МПК: H03K 5/13

Метки: задержки

...всоответствующие регистры, а в дальнейшем под воздействием тактовых импульсов сдвигается и появляется на выходах регистров через время Т, 35 определяемое па ФормулеТ= - п=1,п,1(1)Гргде- период следования тактовыхимпульсов;п - число соответствующего ра.ряда регистра.С выходов регистров сдвига3-1 - 3-щ сигналы поступают на соответствующие входы элементов45 ИЛИ 4-1 - 4-п, На выход устройства через мультиплексор 5 проходитсигнал с того элемента ИЛИ 4-1 - 4-п,выбор которого осуществляется кадом блока 6 формирования кода эа 5 О держки,На фиг.4 изображены диаграммы,поясняющие принцип работы устройства задержки для случая 1 когда число каналов распараллеливаниящ =4.Из диаграммы видно, что сигнал,поступающий на вход устройства,может...

Номер патента: 1205276

Опубликовано: 15.01.1986

Автор: Гаришин

МПК: H03K 5/13

Метки: выделения, импульсов, пачки, синхронизации, тактовой

...следующим образом.По шине 16 (фиг. 2 д 1 поступаюттактовые импульсы, При отсутствииасинхронного импульса на входнойшине 15 (фиг, 23) триггеры 9 и 11(фиг, 2,ж) находятся в нулевомсостоянии, а триггер 10 (фиг, 2 О) -в единичном состоянии, так как наего Б-вход через элемент ИЛИ 12 подается сигнал низкого уровня с прямых выходов триггеров 9 и 11, приэтом на выходах элементов НЕ 3 иИ-НЕ б (фиг, 2 н,О), первой и второйвыходных шинах 17 и 18 устанавливается сигнал высокого уровня, Сигналвысокого уровня с выхода элементаНЕ 3 поступает на вход элемента ИЗОНЕ 5, на другой вход которого подается сигнал высокого уровня с выхода элемента НЕ 1 (фиг, 2 г), Сигналнизкого уровня с выхода элемента ИНЕ 5 (фиг, 2 п) подается на вхады элементов И 13 и...

Номер патента: 1205277

Опубликовано: 15.01.1986

Автор: Уваров

МПК: H03K 5/13

Метки: импульсов, синхронизации

...триггера 2, Я-вход которого соединен с прямым выходом первого триггера 1, Я-вход которого соединен с.инверсным выходом третьего триггера 3, Я-вход которого соединен с инверсным выходом второго триггера 2 и с выходной шиной 5, дополнительный ВЯ-триггер б, К-вход которого соединен с шиной 7 синхронизируемого сигнала, Я-вход - с Я-входом первого триггера 1, Я-вход которого соединен с инверсным выходом дополнительного триггераб и с К-входм третьего триггера 3. Устройство работает следующим образом.В исходном состоянии на выходах логических элементов И-НЕ 8, 9, 10 и 11 низкий уровень, т,е. уровень ло-. гического нуля, а на выходах остальных логических элементов высокий уровень, т,е. уровень логической единицы. При необходимости, для...

Номер патента: 1205278

Опубликовано: 15.01.1986

Автор: Дудоров

МПК: H03K 5/13

Метки: импульсов, синхронизированных, формирования

...выхода триггера1 подготавливает к переключению первый КБ-триггер 3 и переключает поБ-входу второй КБ-триггер 6, который устанавливает на втором информа - 10 ционном входе триггера 2 сигналвысокого уровня и формирует на первом выходе устройства передний фронтсигнала управления Сигнал низкогоуровня с инверсного выхода второго 15 КБ-триггера 6 поступает на второйинформационный вход первого Р-триггера 1 и блокирует тем самым воздействие сигнала, поступающего спрямого выхода первого КБ-триггера 3, 20 По окончании импульса синхронизациипервый Р-триггер 1 обнуляется, формируя тем самым на втором выходеустройства сигнал, повторяющий импульс синхронизации и указывающий 25 начало сигнала управления, При снятии сигнала управления...

Номер патента: 1205279

Опубликовано: 15.01.1986

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 5/13

Метки: задержки

...9 из элементов 10 и11 опять нагружает триггер 1, таккак диод 11 открыт, Цикл восстановления закончится, когда напряжение на конденсаторе 4 станет равнымначальному напряжению.Величина сопротивления К резистора 10, обеспечивающая компенсацию ,дестабилизирующего влияния внутреннего сопротивлениятриггера 1 на времязадающее сопротивление К, определяется изформулы; Изобретение относится к импульсЪной технике, может быть использованодля формирования высокостабильныхинтервалов времени в аппаратуре автоматики, телемеханики, измерительной техники и является дополнительнымк авт, св, Р 519855.Целью изобретения является повышение Стабильности формируемых временных интервалов за счет компенса Оции дестабилизирующего влияния внутреннего...

Номер патента: 1205280

Опубликовано: 15.01.1986

Авторы: Волобуев, Мингалеев, Пластун

МПК: H03K 5/153

Метки: импульсов, синхронизации

...высокий потенциал, соответственно на инверсномвыходе (фйг, 2) - низкий потенциал,а на выходе элемента 4-низкий потенциал.Входной импульс, появившийся нашине 6 фиг, 2 1), передним Фронтомчерез инвертор 5 записывает логический нуль в триггер 2. На инверсномвыходе триггера 2 появляетс. логическая единица, которая поступаетна информационный вход триггера 1,первый вход элемента 4, и по первомупереднему фронту тактового импульса(Фиг. 2 а, появившегося на шине 3,записывается в триггер 1 и поступаетна второй вход элемента 4, На прямомвыходетриггера 1 появляется логическая единица, которая поступает натретий вход элемента 4, что вызоветпоявление уровня логической единицы.на выходе элемента 4 (фиг, 2 е), Поокончании тактового импульса...

Номер патента: 1205281

Опубликовано: 15.01.1986

Автор: Чернов

МПК: H03K 5/153

Метки: выделения, импульса, одиночного

...элемент 8, и следующий нулевой тактовый уровень проходит через инвертор 7, элементы 8 и 14, выполняющие,логическую функцию ИЛИ по нулевым уровням, на шину 17 и далее через инвертор 16 поступает на шину 18 и на К-входы триггеров 1 и 2, устанав ливая их в нулевое состояние, На прямом выходе триггера 2 появляется нулевой уровень, закрывающий элементы 9 и 12, а на прямом выходе - единичный уровень, открывающий элементы 50 10 и 13. В момент окончания нулевого тактового импульса следующий единичный тактовый импульс поступает через элемент 10 на К-вход триггера 4 и устанавливает его в исходное состоя ние, на прямом выходе которого появляется нулевой уровень, закрывающий элемент 8, запрещая тем самым прохож 30 К-вход триггера 4, а нулевые...

Номер патента: 1205282

Опубликовано: 15.01.1986

Автор: Кальницкий

МПК: H03K 5/156

Метки: импульс, импульсов, пачки, прямоугольный

...входной пачки импульсов (фиг, За) по первому опорному импульсу с делителя 2 (фиг, 3 3 на выходах блока задания паузы 4 устанавливается ненулевой код и счетчик импульсов 5 начинает считать опорные импульсы с делителя 3 (фиг3 6), Коэффициентделения делителя 2 выбирается меньше чем делителя 3, поэтому код на выходе блока задания паузы 4 всегда будет превьппать число импульсов, поступивших в данный момент на счетный вход счетчика импульсов 5. При поступлении второго импульса из пачки импульсов блок задания паузы прекращает счет импульсов с делителя 2 и на его выходах устанавливается код, соответствующий периоду следования имз 12 Осчетчик 5, на инверсном выходе которого устанавливается единичный уровень,при этом с выхода элемента 11...

Номер патента: 1205283

Опубликовано: 15.01.1986

Автор: Солонин

МПК: H03K 5/159

Метки: задержки, линия, магнитострикционная

...в импульсы тока заданной амплитуды и длительности, Входной преобразователь 4 трансформируетимпульсы тока в акустические волны, которые пройдя по звукопроводу 5, поступают в выходной преобразователь 6, В последнем акустические волны трансформируются в электрические импульсы, которые усиливаются линейным усилителем 7, Во время прохождения полезного сигнала через дифференцирующую цепь усилитель, первый выходной каскад, входной преобразователь, звуко- провод, выходной преобразователь, линейный усилитель возникают помехи, Кроме того, амплитуда полезного сигнала приобретает плавное (инерционное)пульсирование при изменении частоты следования импульсов полезного сигнала временного интервала между импульсами полезного сигнала), С выхода...

Номер патента: 1205284

Опубликовано: 15.01.1986

Авторы: Данилов, Запольский, Чумаков

МПК: H03K 5/19

Метки: временных, длительности, допускового, интервалов

...выходы - соответственно с первым ивторым входами элемента ИЛИ 6, ивходами сброса соответственно второго и первого триггеров 5 и 4, Выходгенератора 1 соединен с тактовым входом первого счетчика 2 и входом первого инвертора 7, Выход элементаИЛИ 6 соединен с тактовым входомтретьего триггера 10 и управляющимивходами счетчиков 2 и 9, Выход счетчика 2 соединен с тактовым входомпервого триггера 4 и через первыйинвертор 3 - с тактовым входом вто-,рого триггера 5. Первый вход элемента 2 ИИЛИ 8 соединен с выходом пер- вого триггера 4, второй и третийвходы - соответственно с выходом ивходом второго инвертора 7, четвертый вход - с выходом второго триггера 5, а выход - с тактовым входомвторого счетчика 9, выход которогосоединен с Э-входом...

Номер патента: 1205285

Опубликовано: 15.01.1986

Автор: Догадкин

МПК: H03K 5/26

Метки: временными, выделения, заданными, импульсного, сигнала, характеристиками

...импульсов 2, через блок блокировки 3 поступает на вход ждущегогенератора 4, запуск и обнулениекоторого осуществляются соответственно по заднему и переднему фронтамкаждого импульса на его входе, Период импульсного сигнала, формируемого на выходе ждущего генератора4, равен заданному (Т), а длительность импульсов (й ) выбирается иэусловия где с - заданная длительность интер о валов между импульсами;3 1205величина допустимого отклонения длительности интервалов между импульсами от заданной,Импульсный сигнал, сформированный указанным образом на выходе ждущего генератора 4, поступает на вход дополнительного селектора импульсов по длительности 5, на выходе которого,ло заднему фронту каждого импульса длительностьюпо ступившего на е го...

Номер патента: 1205286

Опубликовано: 15.01.1986

Автор: Догадкин

МПК: H03K 5/26

Метки: временными, заданными, импульсного, обнаружения, сигнала, характеристиками

...соединенных селектора 1 импульсов по длительности и селектора 2 пауз по длительности выделяется импульсный сигналс заданными периодом и скнажностью,По переднему фронту первого выделенного импульса на выходе формирователя импульсов 3 формируется импульскоторый через первый элемент ИЛИ 5,55 элемент И 7, на другам входе которогонаходится уровень логической единицы,и второй элемент ИЛИ 6 поступает наК-нхад счетчика 8 и обнуляет его,45 50 По заднему фронту первого выде- ленного импульса на выходе формирователя импульсов 4 формируется импульс, который поступает на вход одновибратора 10 и запускает его, а также на С-вход счетчика 8, содержимое которого увеличивается на единицу, Счетчик 8 начинает цчет импульсов в серии, Длительность импульса...

Номер патента: 1205287

Опубликовано: 15.01.1986

Авторы: Коломбет, Смирнов

МПК: H03K 5/26

Метки: анализатор, длительности, импульса, фронта

...с входом второго генератора5 со скоростью нарастания пилообразного напряжения 7 г, выход которогосоединен с неинвертирующим входом второго компаратора 7, выходом соединенного с С-входом триггера 3, К-входкоторого является входом "Сброс" устройства, а инвертирующий вьгход - еговыходом. Инвертирующие входы компараторов 6 и 7 соединены с входом порогового напряжения устройства,Анализатор длительности фронта импульса работает следующим образом, 55Анализируемый входной сигнал Пцпоступает на входы пороговых элементов 1 высокого и 2 низкого уровней.,имеющие пороговые напряжения соответственно Б,и Б Сигналы Б и Пг пороговых элементов управляют работой соответствующих генераторов 4 и 5 пилообразных напряжений, В момент времени(фиг, 2),...

Номер патента: 1205288

Опубликовано: 15.01.1986

Автор: Белюшин

МПК: H03H 7/18, H03K 7/04

Метки: импульсное, фазосдвигающее

...11 и 12, первый и второй элементы И-НЕ 13 и 14, Вход первого инвертора 11 является первым входом формирователя 10 и соединен с первым входом второго элемента И-НЕ 14, вьгход которого является вторым выходом формирователя 10, а выход инвертора 11 соединен с первым входом первого элемента И-НЕ 13, выход которого является первым выходом формирователя 10, Вход второго инвертора 12 является вторым входом формирователя 1 О, а выход соединен с вторыми входами элементов 13 и 14,Импуль(гное фаэосдвигающее устрой-ф ство рсбо(нет следующим образом Входной сигнал, имеющий форму сим метричного меандра с периодом повто рения Т (фиг. 2 о), подается на входную шину 9 и поступает на второй вход формирователя 10 непосредственно, а на первый (фиг23) -...

Номер патента: 1205289

Опубликовано: 15.01.1986

Авторы: Будько, Кузнецов

МПК: H03K 7/06

Метки: модулятор, частотный

...г, Ужгород, ул, Проектная, л Изобретение относится к приборостроению и импульсной технике ктехнике обработки информации, в частности к устройствам для магнитнойзаписи и воспроизведения частотномодулированного сигнала,Цель изобретения - повышение стабильности работы и расширение егочастотного диапазона,На чертеже представлена электричес кая принципиальная схема устройства,Частотный модулятор содержит источник 1 тока, управляемый с шины 2входного напряжения на транзисторе3, база и эмиттер которого соединены 15с первыми выводами соответственнопервого и второго резисторов 4 и 5,первый и второй диоды 6 и 7, инвертор 8, в цепи обратной связи котороговключен второй диод 7, вход инвертора 8 соединен через конденсатор 9 собщей шиной источника...

Номер патента: 1205290

Опубликовано: 15.01.1986

Авторы: Клейнман, Либкинд

МПК: H03K 7/08

Метки: постоянного, реверсивным, электроприводом

...нечувствительности) на его выходе появляется напряжение той или другой поЛяоности в зависимости от полярностинапряжения управления. С выхода порогового элемента 2 напряжение пступает на вход формирователя1 опорного напряжения, запуская его.На его выходе вырабатывается пилообразное напряжение с полярностью взависимости от полярносги напряжения, поступившего с порогового элемента 2. На сумматор 9 опорное напряжение поступает той же полярности,что и напряжение управления. Крометого, на сумматор 9 поступает частьвыходного напряжения порогового элемента 2 полярностью, обратной полярности напряжения управления (доляего регулируется согласующим элементом 10), которое компенсирует напряжение управления. При равенстве обеих составляющих (полная...

Номер патента: 1205291

Опубликовано: 15.01.1986

Авторы: Заводчиков, Конофьев, Никифоров

МПК: H03K 17/56

Метки: передачи, сигналов

...для передачисигналов,Устройство содержит импульсный 1 Отрансформатор 1, последовательновключенные между шинами подачи.напряжения питания стабилитрон 2, резистор 3, первичную обмотку трансформатора 1 и основной ключевой транэистор 4, эмиттер которого соединен спервой шиной . 5 источника напряжения, а база - с входом устройства б,первый диод 7, включенный в направ-лении, обратном напряжению питания, . 2 Омежду коллектором ключевого транзистора 4 и стабилитроном 2, второйдиод 8, включенный в цепь вторичнойобмотки трансформатора 1, дополнительный ключевой транзистор 9 другого 25типа проводимости, эмиттер которогоподключен.к точке соединения стабилитрона 2, первого диода 7 и второйшины 10 источника напряжения, дополнительный резистор...

Номер патента: 1205292

Опубликовано: 15.01.1986

Авторы: Муравьев, Попов, Сиренко

МПК: H03K 17/567

Метки: коммутатор, трехфазный

...равно нулю,что соответствует выключенному состоянию коммутатора.Для возбуждения нагрузки 1 необходимо включить выключатель 17, приэтом его контакт 16 замыкает цепь О 5 20 25 30 35 40 45 50 55 блока 15 управления, а контакт 18 с некоторой задержкой замыкает цепь разряда конценсатора 12 через после- довательно включенные резисторы 11 и переход управляющий электрод - катод тиристора 8, Одновременно происходит также разряд конденсатора 12 через резистор 10. Разряды током конденсатора 12 тиристор 8 отпирается, а так как на вход тиристора 7 при замкнутом контакте 16 поступают сигналы управления с блока 15, то тиристор 8 остается в проводящем состоянии вследствие протекания через него непрерывного выпрямленного тока. При этом нагрузка...

Номер патента: 1205293

Опубликовано: 15.01.1986

Автор: Куртинин

МПК: H03K 17/62

Метки: переключения, цепей, электрических

...4,Второй вывод кнопки 1 управлениякаждой электрической цепи подключенк Я-входу КБ-триггера 2, Б-входывсех КБ-триггеров 2 и входы элементаИ 4 подключены через соответствующиерезисторы 7,0, 7,1-7,И к плюсовойшине. Инверсный выход КБ-триггера 2через сигнальный элемент 6 такжеподключен к плюсовой шине, Выходэлемента И 4 через формирователь5 импульсов подключен к К-входу КЯтриггера 2 каждой электрической це,пи. Устройство работает следующимобразом.В исходном состоянии все КБтриггеры 2 обнулены и сигнальныеэлементы 6 обесточены,При нажатии, например. кнопки 1,1на выходе элемента И 4 появляетсясигнал низкого уровня, Формирователь 25 импульсов вырабатывает по переднему фронту входного сигнала короткийотрицательный импульс, который устанавливает...

Номер патента: 1205294

Опубликовано: 15.01.1986

Авторы: Войциховский, Куртяк, Пелых, Тригуб

МПК: H03K 17/945

Метки: коммутатор, сенсорный

...2,выход соединен с 0 -входом 2 -триггера 3, неинвертирующий выход которого 1подключен к инверсному информационному входу дешифратора 4, элемент 5 НЕвход которого соединен с вторым входом элементов б И-НЕ, сенсорные площадки 7 и тактовую шину 8, подключенную к входу элемента 5 НЕ,Сенсорный коммутатор работаетследующим образом.В исходном состоянии с тактовойшины 8 на вход счетчика 2 через элемент 6 И-НЕ поступают тактовые импульсы, Последовательное изменениесостояний на выходах счетчика 2,соединенных с адресными входами коммутатора 1 каналов на полевых транзисторах, приводит к поочередномуопрашиванию информационных входов пос -леднего, соединенных с сенсорнымиплощадками 7, При этом на выходекоммутатора 1 каналов на...

Номер патента: 1205295

Опубликовано: 15.01.1986

Авторы: Ботвиник, Сахаров

МПК: H03K 19/086

Метки: интегральный, эсл-элемент

...ЭСЛ-элемента.Интегральный ЭСЛ-элементсодержит три транзистора 1, 2 и 3, пять диодов 4-8 и шесть резисторов 9-14, коллекторы первого и второго транзисторов 1 и 2 соединены соответственно с первым и вторым выходами 15 и 6 устройства и соответственно через первый и второй резисторы 9 и 10 подключены к шине питания, а эмиттеры соединены с коллектором третьего транзистора 3, эмиттер которого через третий резистор 11 подключены к общей шине, база первого транзистора 1 через четвертый резистор 12, соединена с шиной питания и подключена к аноду первого диода 4, катод которого подключен к входу 17 устройства, база первого транзистора 1 соединена с анодом второго диода 5, катод которого подключен к базе второго транзистора 2 и через...

Номер патента: 1205296

Опубликовано: 15.01.1986

Автор: Гребнев

МПК: H03K 19/14

Метки: импульсный, логический, оптоэлектронный, элемент

...33 и 34 устройства, пятые диоды 35.1, 35.2., .35.л, вторые входы 36.1, 36.2 .36. и устройства.Первичная обмотка 6 трансформатора 5 подключена к шинам питающей сети переменного тока, первый вывод первой вторичной обмотки 7 через резистор 17 подключен к первой шине 9 питания и к катоду Фототиристора 10 третьего оптрона 11, анод которого подключен к первому тактовому выходу 12 Формирователя 4 такта, второй вывод первой вторичной обмотки 705296 2трансформатора 5 подключен.к второй шине 13 питания и к катоду фототирис тора 14 четвертого оптрона 15, анод которого подключен к второму тактоному выходу 16.формирователя 4 такта,первый вывод второй вторичной обмотки 8 трансформатора 5 через второй резистор 18 подключен к аноду светодиода 19...

Номер патента: 1205297

Опубликовано: 15.01.1986

Автор: Гребнев

МПК: H03K 19/14

Метки: времени, импульсное, оптоэлектронное, реле

...точкой контакта контактора 21.Входное устройство 22 логического элемента (ИЛИ-.НЕ, динамического триггера и т,д.) является нагрузкой реле времени. На выход реле времени подключен светодиод тиристорного оптрона - вход соответствующего логического элемента (например ИЛИНЕ), элемент ИЛИ-НЕ и реле времени использованы в блоке с искробезопасными цепями управления шахтных магнитных пускателей ПМВИ. Реле времени вместе с логическим элементом ИЛИ-НЕ ограничивает число включений контактора пускателя в единицу времени, Повторно контактор можно включить только через 2-3 с (требование действующих в угольной промышленности норм).В качестве нагрузки реле могут быть использованы различные элементы, например ИЛИ-НЕ, динамический триггер для...
