H03K — Импульсная техника

Номер патента: 911712

Опубликовано: 07.03.1982

Автор: Бокмельдер

МПК: H03K 5/153

Метки: времени, длительности, импульсов, нормализатор, распределенных, статически

...определяемый элементом .%4 задержки, входной импульс поступит на.вход счетчика 2 и приставит к его содержимому единицу, таким образом число., записанное в счетчике 2 всегда на единицу большесвое состояние,Времязадержки должПервый импульс, поступивший наС-вход О-триггера. после моментапереведет его в нулевое состояние и на выходе,нормализатора 8установится единица, которая сохра,нится до прекращения перегрузки. Врежиме перегрузки по входной частотена один импульс, поступивший на входсчетчика 3, элемент 12 Запретф40 пропустит один импулье на вход записи регистра 11 памяти и таким образом частота импульсов на нем никогда не превысит частоту импульсовна С-входе О-триггера, чем исклю 4 чается возможность переполнения оперативной памяти...

Номер патента: 911713

Опубликовано: 07.03.1982

Авторы: Воден, Зыков

МПК: H03K 5/19

Метки: видеоимпульса, середины, фиксации

...образом, сдвиг информации врегистре 7 сдвига, осуществляется соскоростью в два раза большей, чемв регистре 3 сдвига. Разрядность Нрегистров 3 и 7 сдвига одинакова иопределяется максимальной длительностью входного сигнала Т и перно"дом следования импульсов Т генератора 4 опорной частоты.н = т/2 тДо появления входного сигнала врегистрах 3 и 7 сдвига происходитсдвиг логичЕских .нулей. При .появлении входного сигнала в регистр 3.сдвига записывается некоторое число,импульсови(1 - С)/2 то = ТИ/2 тойгде , й - соответственно, моменты появления Фронтаи среза выходного сигнала, .В момент времени2 на выходеформирователя 1 формируется импульс,совпадающий со срезом, входного сигнала. Этот импульс подается на вторые входы элементов 6-1-6-Н...

Номер патента: 911714

Опубликовано: 07.03.1982

Авторы: Абакумов, Бантюков, Кирпиленко, Малиновский, Яценко

МПК: H03K 5/19

Метки: селекции, частотной

...подключенк другому входу сброса дополнительного счетчика импульсов, выходывторого счетчика импульсов соединены с входами соответствующих выходных вентилей, причем первый выходдешифратора соединен с третьим входом первого дополнительного элемента И и с вторым Входом элемента И,а второй выход дешифратора - с вторыми входами соответствующих выходных вентилей,На чертеже представлена структурная электрическая схема устройства частотной селекцииУстройство содержит входную шину 1, счетчики 2 и 3 импульсов, дешифратЬр 4, генератор 5 импульсов, элемент б И, формирователь 7 им 15 20 25 Ю 35 40 45 50 55 Гйульсов, элемент 8 задержки, выходные вентили 9, дополнительные элементы 10 и 11 И, дополнительный счетчик 12 импульсов, выходные шины 13-1-13;и,...

Номер патента: 911715

Опубликовано: 07.03.1982

Авторы: Зеленов, Степанишева, Штеренберг

МПК: H03K 5/19

Метки: импульсов, искажений, обнаружения, последовательности

...соединен со вторым 5входом элемента сравнения по модулю два, выход элемента привязки подключен к другому входу сдвигающегорегистра, а выход элемента И черезпоследовательно соединенные делитель 10и счетчик соединен со входом уси"лителя.На фиг. 1 представлена структурная схема устройства; на фиг. 2временные диаграммы, поясняющие его 15работу.Устройство для обнаружения искажений в последовательности импульсов содержит формирователь 1, элемент 2 привязки, сдвигающий регистр 203, элемент 4 сравнения по модулюдва, элемент 5 И, делитель 6, счетчик 7, усилитель 8, индикатор 9,входную шину 10 м шину 11 тактовыхимпульсов.25Устройство работает следующимобразом.Контролируемая импульсная последовательность поступает на вход формирователя 1...

Номер патента: 911716

Опубликовано: 07.03.1982

Авторы: Абакумов, Бантюков, Малиновский, Шишкина, Яценко

МПК: H03K 5/19

Метки: длительности, импульсов, селектор

...2,Если длительность входного импульса меньше порога селекции Ъ то в момент окончания входного импульса Формирователь 14 выдает импульс, устанавливающий в нулевое положение счетчик 2 и подтверждающий нулевое положение счетчика 3 и триггера 7. Так как триггеры 5 и 6 остаются в нулевом положении, то селектор готов к приему и анализу следующего входного импульса.Если длительность входного импульса больше порога селекции Ф то в момент сброса счетчика 2 после . заполнения, т. е. после превышения импульсом порога селекции, импульс с выхода счетчика 2 через элемент 8 переведет в единичное положение триггер 5, который сигналом с выхода подготавливает к открытию элемент 10. На выходе 16 начинает. Формироваться импульс. Из-за отсутствия...

Номер патента: 911717

Опубликовано: 07.03.1982

Авторы: Жовтис, Петровский, Яковлев

МПК: H03K 5/26

Метки: импульсов, периоду, селектор, следования

...элемента ИЛИ, второй входкоторого соединен с выходом элемента задержки, вход которого подключенк выходу элемента И, а выход - с вторым входом триггера, при этом входпервого счетчика импульсов соединенс установочной шиной, а выход - свходом преобразователя кодов, выходкоторого соединен с вторым входомвторого блока равнозначности.На чертеже представлена стрУктурная схема устройства.Устройство содержит счетчики 1и 2 импульсов, блоки 3 и 4 равнозначности, преобразователь 5 кодов,генератор б тактовых импульсовэлементы 7 и 8 ИЛИ, формирователь 9.импульсов, триггер 10, элемент 11задержки, элемент 12 И,Юифрами 13 - 15 обозначены соответственно входная, установочнаяи выходная шины устройства.Устройство работает следующимобразом.Перед...

Номер патента: 911718

Опубликовано: 07.03.1982

Авторы: Горбунов, Евсеев, Карабаза, Плужников

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...в рекотором на прямом выходе разрешающий зультате чего откроется элемент 2.(высокий) потенциал, за единичное - Выходной сигнал элемента 2 ус 351, а состояние триггеров, при кото- танавливает триггер 4 в единичноером на инверсном выходе разрешающий состояние, при этом высоким потен(высокий) потенциал, за нулевое циалом прямого выхода триггера 41 0 по первому входу открывается эле 40 мент 3. С приходомочередногоработает селектоР следующим обра тактового импульса записываетсязом.1 в М-ый разряд регистра и на егоВ исходном состоянии генеРатор 1 выходе появляется высокий потенциает тактовые импульсы имею ал который через открытый элементщие период следования Т, которые не 45 3 поступает на выход селекторапрерывно поступают на тактовый...

Номер патента: 911726

Опубликовано: 07.03.1982

Автор: Туманов

МПК: H03K 17/00

Метки: двухпозиционный, переключатель, шин

...и ЗО четвертого элементов И.35 На чертеже представлена функцио-нальная схема двухпозиционного переключателя шин.Двухпозиционный переключательшин содержит.инверторы 1 и 2, элементы И-НЕ 3 и 4, элементы И-ИЛИ-НЕ5 и 6 и шины 7 и 8.Переключатель шин работает следующим образом,В исходном состоянии на шинах7 и 8 присутствует сигнал логической 10единицы, а на выходах инверторов 1и 2 " сигнал.логического нуля. Приэтом на прямых выходах элементовИ-ИЛИ-НЕ 5 и 6 формируется уровеньлогического нуля. 15Появление сигнала логическогонуля на шине 7 вызывает формирование логической единицы на выходеинвертора 1, при этом на прямом выходе элемента И-ИЛИ-НЕ 5 формируется 2 рлогическая единица, а сигнал с выхода инвертора 1 усиливается до мощности и...

Номер патента: 911728

Опубликовано: 07.03.1982

Авторы: Бухалов, Волохин, Голоднов, Захарчук, Кучеренко, Самарцев, Сергеев, Химиченко

МПК: H03K 17/04

Метки: коммутатор

...дешифратора 2 с большими на единицу порядковыми номерами.Коммутатор работает следующим образом.Перед поступлением очередного тактового импульса в триггерах 1 и регистре 14 находится один и тот же код. В случае безошибочнойработы при поступлении тактового импульса на вход первого триггера 1 на соответствующем выходе дешифратора 2 появляется отрицательный коммутирующий потенциал. Продифференцированный схемой 3 передний фронт коммутирующего потенциала поступает на схемы 4 и 5 антисовпадения. В схемах 4 и 5 антисовпадения отрицательный импульс от дифференцирования переднего фронта коммутирующего потенциала компенсируется положительным тактовым импульсом (ТИ) и на синхронном входе 10 вентильной схемы 12 антисовпадения импульс не...

Номер патента: 911729

Опубликовано: 07.03.1982

Автор: Дмитренко

МПК: H03K 17/56

Метки: переключающее

...управляющим электродом и катодомсимистора 1,Устройство работает следующим образом.При подаче питающего напряжениясимистор 1 заперт. Напряжение на нагрузке 2 равно нулю. При замыканиикнопки 12 управления в момент положительного потенциала на полюсе 3через нагрузку 2, переход катодуправляющий электрод симистора 1,резистор 11 и контакты кнопки 12протекает ток, вызывающий отпираниесимистора 1. К нагрузке 2 прикладывается напряжение. Под действием этого напряжения через диод б заряжается конденсатор 8. Когда питающее напряжение переходит через нуль, конденсатор 8, разряжаясь через нагрузку 2, переходит катод - управляющийэлектрод симистора 1, резистор 9 идиод 5, вызывает отпирание симистора 1 при положительном потенциалена его аноде....

Номер патента: 911730

Опубликовано: 07.03.1982

Авторы: Братцев, Пискарев, Рудский

МПК: H03K 17/60

Метки: ключ, транзисторный

...переходе (Чб ), можно осуществить работу силовых транзисторов в заданном режиме независимо от изменения тока нагрузки. Оптимальному режиму, при котором суммарные потери в силовых транзисторах минимальны, соответствует определенное оптимальное значение М б . Обычно это режим неглубокого насыщения, близкий к граничному, при котором Мя 0Однако в связи со значительным разбросом собственных сопротивлений баз, эмиттера и коллектора силовых транзисторов 1 и 2 их М кБ Опт,также различны. Поэтому для надежной работы мощного ключа необходимо обеспечить индивидуальный контроль напряжений Чб для каждого и параллельно соединенных силовых транзисторов, развязав их базы от общего входного зажима.Необходимость индивидуального регулирования Ч) а...

Номер патента: 911731

Опубликовано: 07.03.1982

Авторы: Власов, Тимофеев

МПК: H03K 17/60

Метки: ключ, транзисторный

...между 40эмиттером транзистора 1 и коллектором транзистора 4, а эмиттеры транзисторов 3 и 4 подключены к другомуполюсу источника 13 памяти и нагрузке 14. База транзистора 3 подключенако входной шине 12 ключа.Транзисторный ключ работает следующим образом,При подаче напряжения от источника 13 питания на устройство транзисторы 1 и 4 закрыты, КонденсаторВС-цепи б заряжается через сопротивление нагрузки 14, резистор И:-цепиб и эмиттерный переход дополнительного транзистора 2, что приводит котпиранию транзистора 2 на время заряда конденсатора ВС-цепи б. По окончании заряда конденсатора ВС-цепи бтранзистор 2 закрывается.Ток от источника питания через резистор 7 поступает в нагрузку 14, 60создавая на ней небольшое падениенапряжения, которое выше...

Номер патента: 911732

Опубликовано: 07.03.1982

Авторы: Довгаленок, Лозенко, Уан-Зо

МПК: H03K 17/80

Метки: ключ, магнитно-транзисторный

...базы транзистора в режиме насыщения.Цель изобретения - повышение КПД за счет уменьшения потерь мощности в режиме отсечки.Поставленная цель достигается тем, что параллельно входу выпрямителя указанного магнитно-транзисторного ключа включен резистор.911732 Формула изобретения Составитель Л, Техред М.Надь ков Корректор М. Демчик актор Л, Пчелинская Тираж 954 ВНИИПИ 1 осударственног по делам изобретений 1130 35, Москва, Ж, РаушскПодписнокомитета СССРи открытийя наб., д. 4/5 Заказ 1149,51 Филиал П 1111Патент , г. Ужгород, ул. Проектна На чертеже изображен магнитно- транзисторный ключ.Ключ содержит транзистор 1, источник 2 сигналов, транзистор 3, диоды 4 и 5 выпрямителя, токовые трансформаторы б и 7, резистор 8 и цепь 9 5 эапирания....

Номер патента: 911733

Опубликовано: 07.03.1982

Авторы: Бормотов, Булыгин, Егоров, Зайцева, Зорина, Лярский, Нуралиева

МПК: H03K 17/80

Метки: бесконтактный, магнитный, переключатель

...8 и магнитожесткой оболочкой 9, и катушку 10,размещенную на данном сердечнике,В исходном положении магнит 4 15расположен выше датчика 5, и послеН магнита не взаимодействует с датчиком, при этом магнитное состояниесердечника датчика таково, что направление намагниченности магнитомягкой сердцевины противоположно направлению намагниченности магнитожесткой оболочки 9 благодаря действию ее размагничивающего поля Н рд,При нажатии на толкатель 2 пружина 3 сжимается, магнит 4 перемещается вниз так, что его поле оказывается направленным вдоль оси датчика 5в ту же сторону, что и намагниченностьмагнитож"сткой оболочки.Поле Н магнита 4 больше суммы:полей размагничивания Н рае и силымагнитомягкой сердцевины Н Ср,сердечника датчика: НН рс+...

Номер патента: 911734

Опубликовано: 07.03.1982

Автор: Лавров

МПК: H03K 19/00

Метки: зонд, логический

...8, а на первом входе элемента И 6 - высокий, Поскольку на втором входе элемента И 5 - высокий в."одной потенциал, а на втором входе элемента И б - низкий, то на выходах элементов И 5 и б - низкий потенциал, т.е. на входах ВБ-триггера 7 установочные сигналы отсутствуют. При смене входного логического уровня с единичного на нулевой, на втором входе логического элемента И б появляется высокий потенциал и на выход элемента И б и сходит сигнал установки ВБ-триггера 7 в единичное состоя-. ние.Разрешающий потенциал с выхода генератора 3 на установку ВБ-триггера в противоположное состояние поступает на первые входы элементов И 5 и б с задержкой, равной периоду следования импульсов генератора 3Таким образом, при подаче на вход логического зонда...

Номер патента: 911735

Опубликовано: 07.03.1982

Авторы: Мельников, Прохоров

МПК: H03K 19/168

Метки: логический, элемент

...занятием позиций 18-21 (фиг. 3).Предлагаемый логический элемент может работать в двух режимах.В режиме 1 в слой 4 подается импульс тока 1(фиг. 2), полярность и амплитуда которого выбраны таким образом, что полярность полюсов на концах отверстий 12 и 14 слоя 4 противоположны полярностям полюсов отверстий 9 и 11 слоя 3 в позициях 18 и 18(фиг. 3). В среднем канале 16 положительная полярность отверстия 4 13 в позиции 186 совпадает с полярностью полюса отверстия 10 слоя 3 в той же позиции. Это означает, что при данном направлении тока 1 зпутем изменения его амплитуды можно нейтрализовать притягивающее действие полюсов отверстий 9 и 11 в крайних каналах 15 и 17, а такжЕ усилить притягивающее действие полюса огверстия 10 в позиции 186 в...

Номер патента: 911736

Опубликовано: 07.03.1982

Авторы: Ляшенко, Мельников, Прохоров

МПК: H03K 19/168

Метки: логический, элемент

...(в плоскости пленки)большим осям отверстий, а их фазысдвинуты друг относительно друга . 10на 90 ф,Продвижение ЦМД вдоль канала осуществляется за счет поочередной смены полярности полюсов на концах отверстий,Смена полярности происходитза счет изменения направления токов.Абсолютная величина напряженности магнитного поля, наводимого в торцах отверстий, зависит от линейных размеров отверстий и плотности тока в20слоеОтверстие, расположенное своейузкой частью вдоль вектора тока,имеет более слабые полюса по сравнению с отверстием, расположенным широкой частью перпендикулярно направлению вектора тока,Следовательно, для того, чтобыуменьшить величину одного из полюсов отвеГстия (при одной и той жеплотности тока), необходимо...

Номер патента: 911737

Опубликовано: 07.03.1982

Авторы: Бындыч, Евстрат, Мураховский, Скрипник

МПК: H03K 23/00

Метки: импульсов, реверсивный, счетчик

...счетчик импульсов содержит суммирующий счетчик 1, вычитающий счетчик 2, блоки элементов И 3и 4, коммутатор 5, состоящий, напри" мер, из элементов И 6 и 7, триггераили переключателя 9 и входные ши 10 и 11.9 117 37 Формула изобретения Фст Удписное ираж 95 ектная,4 Филиал ППП "Патент",Ужгород, ул Предлагаемый реверсивный счетчикимпульсов работает следующим образом.Входная информация, подлежащаясчету, поступает на суммирующую 10или вычитающую 11 входную шину. Припоступлении входной информации отдвух источников режим устройстванасложение или на вычитание) задаетсяавтоматически путем переключениятриггера 8 коммутатора 5. оВ режиме сложения на первых входах элемента И 6 коммутатора 5 и блоха элементов И 3 присутствует...

Номер патента: 911738

Опубликовано: 07.03.1982

Авторы: Нестерук, Потапов

МПК: H03K 23/00

Метки: двоичный, накапливающий, сумматор

...состояние. При этом на выходе компрессора, магнитосвязанном сдатчиком считывания Х 1 ЦМД не появляется. Отсутствие ЦМД-переносовв канале распространения переносовне нарушает целостности цепочки ЦМДкомпрессора и домен от генератораЦМД Ч 11 поступает на выход компресЦифрами 1 - 5, 1 - 5 , 1" -5", ун 5 н 11 -5". обозначены позиции, занимаемыеЦМД во время работы сумматора.Предлагаемый НДС работает следующим образом,По параллельным входным каналам в 5сумматор поступают операнды ХХ Хр и У , , УУрпричем старшие разряды продвигаются по каналам Х и У . Через четверть такта, прошедших с моментапоступления опрандон и позиции 1и 1 , оба слагаемых сводятся раз -ряд к разряду на расстояние, достаточное для взаимодействия ЦМД нодноименных разрядах...

Номер патента: 911739

Опубликовано: 07.03.1982

Автор: Трейдерис

МПК: H03K 23/00

Метки: накоплением, стетчик

...и основные триггеры последующих разрядов.При единичном логическом сигнале на шине 9 управления триггер 2 первого разряда переключается в нулевое состояние. Нулевой логический сигнал на шине 9 управления переключает в нулевое состояние триггер 3 второго разряда, выходной сигнал которого снимает запрет на переключение элементов 7 и запрещает переключение элементов б следующих разрядов. Аналогичным образом последовательно переключаются в нулевое состояние вспомогательные и оснонные триггеры последующих разрядов. На чертеже показана структурнаясхема счетчика с накоплением.Счетчик с накоплением содержит 10счетные разряды 1, каждый из которых,кроме первого, содержит основной 2и нспомогательный 3 триггеры, первый 4 и второй 5 элементы ИЛИ,...

Номер патента: 917304

Опубликовано: 30.03.1982

Авторы: Линник, Цукерман

МПК: H03K 3/00

Метки: генератор, импульсов

...открываются, происходит разряд конденсатора 3. Выходное напряжение дифФеренциатора 2 меняет свой знак и в начальный промежуток времениразряда конденсатора удерживает вы" ходкое напряжение усилителя 7 положительным.Через промежуток времени 7 определяемый постоянной времени линии 11 задержки, положительное выходное напряжение усилителя 7 закрывает канал коммутатора 10, через который поступает выходное напряжение диАеренциатора 2, и открывает канал, через который поступает напряжение с источника 6.Таким образом, через диод 8 и четырехполюсник 9 обратной связи, который является резистивным делителем напряжения и. предназначен для придания гистерезиса усилителю 7, работающему в качестве компаратора, на неинвертирующий вход уси5 91730 лителя,...

Номер патента: 917305

Опубликовано: 30.03.1982

Автор: Лебедев

МПК: H03K 3/284

Метки: генератор, импульсов

...импульсов за счет подачи положительного напряжения от источника б на эмиттер транзистора 2 и на один из выводов резистивного делителя во время квазиустойчивого состояния позволяет Формировать импульсы с ми- нимальной длительностью несколько микросекунд при значительных величинах емкости времязадающего конденсатора, учитывая, что в исходном сос-. тоянии величина базового тока транзистора 2 определяется в основном током, текущим от источника 5 через резистор 10, стабилитрон 14, диод 15, позволяет Формировать импульсы с весьма значительной длительностью за счет использования генератора с малой величиной тока. При этом, например, коэФФициент перекрытия длительности импульсов при величине времязадаящей емкости в 1 мкф достигает величины...

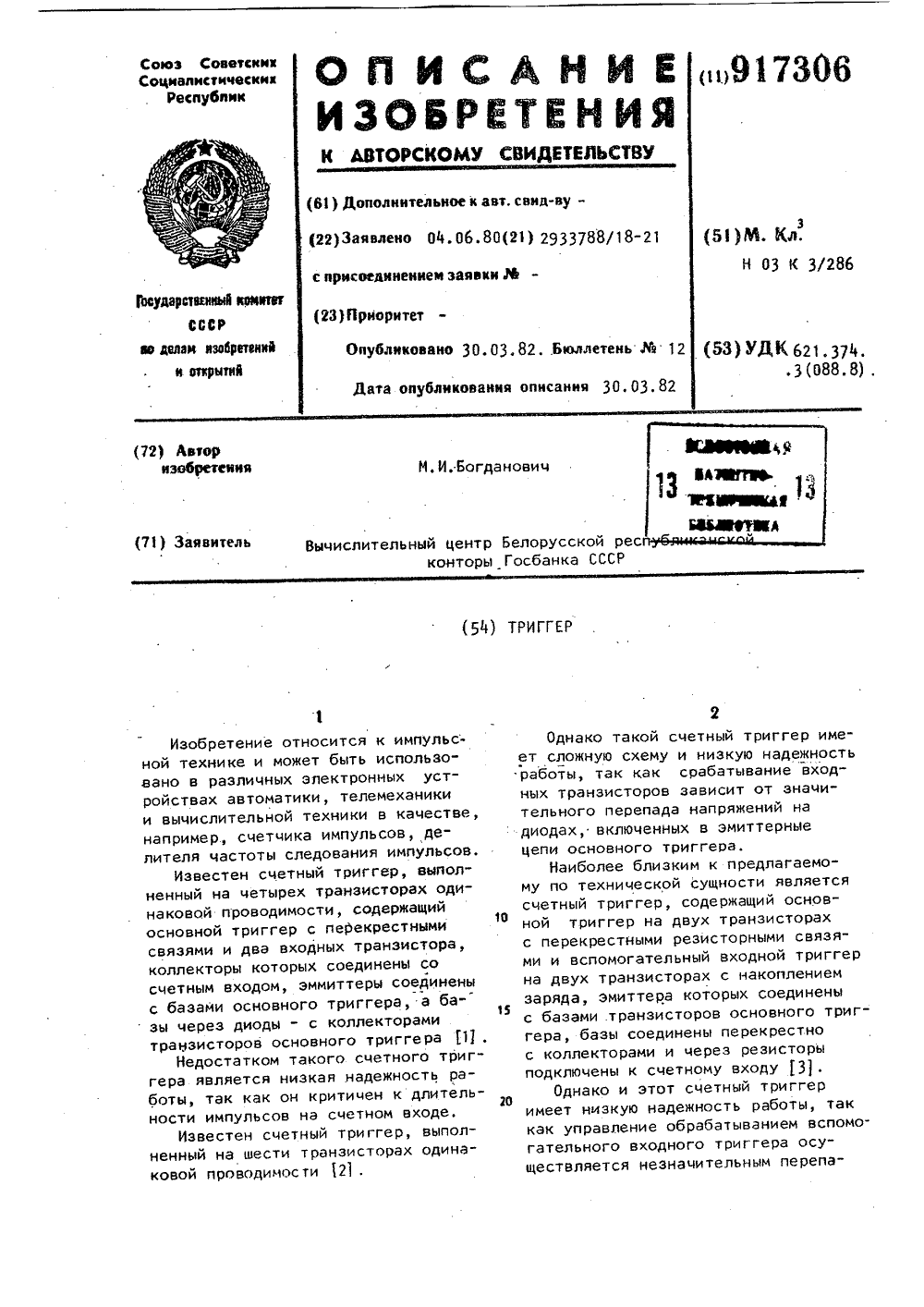

Номер патента: 917306

Опубликовано: 30.03.1982

Автор: Богданович

МПК: H03K 3/286

Метки: триггер

...тем,что в триггер, содержащий четыретранзистора одинаковой проводимостии шесть резисторов, эмиттеры первого и второго транзисторов соединены с общей шиной, их коллекторысоответственно через первый и второйрезисторы соединены с шиной питания,а церез третий и четвертый резисторыподклюцены соответственно к базам 15второго и первого и к эмиттерамтретьего и четвертого транзисторовколлекторы тертьего и четвертоготранзисторов соответственно черезпятый и шестой резисторы подключены 20.к сцетному входу, введены четыредополнительных резистора, причем база третьего транзистора через первыйи второй дополнительные резисторыподключена соответственно к коллек" 25торам первого и четвертого транзис- -1торов, а база цетвертого транзистора тор 4...

Номер патента: 917307

Опубликовано: 30.03.1982

Авторы: Затикян, Саакян

МПК: H03K 3/29

Метки: д-триггер, троичный, фронтальный

...С=1 и напряжение на базах транзисторов 15 и 25 выше, чемна базах транзистора 16 (подключенно"го к источнику 36) и транзистора 32(из-за инверсии на транзисторе 25), 20работает двухуровневый переключательтока на транзисторах 19, 20, 23., 24,базы информационных транзисторов 19и 23 которых управляются через сме"ценный ток из выхода на транзисторе 258 ЭП 3, Поэтому триггер работает врежиме самоудерживания.В начальный момент,.когда сигнал насинхровходе ЗЗ С=О, напряжение на базе транзистора 32 еще сохра" 30няется ниже, чем напряжение на базетранзистора 16. Ток протекает черезтранзистор 16 и в зависимости от входного сигнала на базе транзистораток протекает через транзистор 17или 21 или 22 и устанавливает на эмиттере транзистора 8 ЭП 3...

Номер патента: 917308

Опубликовано: 30.03.1982

Автор: Омельченко

МПК: H03K 3/53

Метки: импульсов, ступенчатой, формирования, формы

...4 Оэлектронный блок 10, тиристорныйключ 11, Формирователь 12 импуль"сов. В данном случае Формирование верхней ступени импульса тока осуществляется не непосредственным воздействием на цепь опорного напряжения уси" лителя сигнала рассогласования, как обычно, а путем подключения ключом 11 на время длительности верхней ступени импульса параллельно силовому электронному блоку 4 .регулируемого электронного блока 10 с одновременной блокировкой стабилизирующего действия в цепи главной отрицательной обратной связи ключом 9, что приводит к повышению помехоустойчивости цепи опорного напряжения усилителя сигнала рассогласования и, как следствие, к увеличению стабильности тока нагрузки 2 в пеаиод основания импульса постоянного тока...

Номер патента: 917309

Опубликовано: 30.03.1982

Авторы: Нилов, Сколотнев

МПК: H03K 3/53

Метки: генератор, импульсный

..., блок 7, зарядно-разрядные ячейки чем больше ячеек В содержит импульс- 8 я имеющие в каждой из них нцй генератортем больше энергии конденсатор 9, диод 10 и ключ 11 можно запасти в каждом из коммутавыходы 121- 12 п ключей 11, общие . ционных конденсаторов 9 и затем певыводы 13- 13 п , входы Й - 14 я за- д редать ее в нагрузку 6 повышенной рядно-разрядйых ячеек, .управляющие мсицности при ограниченной мощности электроды 15; - 15 ключей 11 и коль- . источника 1. цевой распределитель 16 импульсов. г В.качестве ключей 11 предпочтиРабота импульсного генератора .тельно использовать бесконтактные основана":на преобразовании энергии з коммутационные элементы (транзисисточника 1 постоянного тока в пе" торы, тиристоры), отличающиеся...

Номер патента: 917310

Опубликовано: 30.03.1982

Авторы: Коротаев, Курносенко, Никитин, Опре

МПК: H03K 3/53

Метки: генератор, импульсов

...как разность прямоугольного35импульса и импульса тока нагрузки.40Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРЮ 323857, кл.Н 03 К 5/3, 1969.2. Авторское свидетельство СССРй 230282, кл. Н 03 К 3/53, 1966(прототип). Предлагаемый генератор позволяет осуществлять оптимизацию Формы импульсов тока для питания ламп накачки .оптических квантовых генераторов и усилителей, контактных сварочных машин и импульсно-дуговой сварки, существенно повышая технологические возможности установок, работающих в импульсном режиме. 10 . 4Проведенные исследования показали, что получение спадающих во времени импульсов тока с помощью однородной искусственной длинной линии с диодами не представляет собой...

Номер патента: 917311

Опубликовано: 30.03.1982

Авторы: Дягилев, Ламанов

МПК: H03K 3/53

Метки: генератор, импульсов

...случае попадания в управляющуюцепь тиристора 1 случайного импульса, он на запирается и все напряжение питания прикладывается к реэис тору 1, Реле срабатывает и размыкает контакты 6 и 7 в силовой цепи,отключая генератор импульсов от источника питания. Одновременно проис-.ходит заряд конденсатора 1 О через1 в резистор 8,После размыкания контактов б и 7напряжение на резисторе М и на обмотке 5 реле становится равным нулю,Контакты 6 и 7 вновь замыкаются иО источник питания подключен к генератору импульсов и если тиристор 1закрылся, то со следующим импульсомсигнала управления нормальная работа генератора возобновится.20 Но если тиристор 1 не закрылсянапример, из"за пробоя структуры),то на резисторе 1 вновь появитсянапряжение. Снова сработает...

Номер патента: 917312

Опубликовано: 30.03.1982

Авторы: Кузнецов, Нечаев

МПК: H03K 3/55

Метки: генератор, импульсов

...разрядных ключей 13 и 14.1Генератор работает следующим Обо разом.При разряде искусственной Формирующей линии 7 (8) на нагрузку 15,сопротивление которой не согласованос волновым сопротивлением линии, конденсаторы ячеек формирувщей линииперезаряжаются напряжением обратнойполярности, величина которого зависит от степени рассогласования сопро5 Й 731 тивленкй. Значительная величина обратного напряжения, приложенная к ключу 13 .(14), приводит к обратному зажиганию ключа (нгнитроннаго разрядника) и возникновению затяжных колебаний в разрядном контуре. Снижение амплитуды обратного напряжения иа разрядном ключе 13 (14) при одновременном снижении скорости спа да тока разряда обеспечивается вклю О чением разрядника 1 (18), причем нелюбовна...

Номер патента: 917313

Опубликовано: 30.03.1982

Авторы: Макеев, Пелипец

МПК: H03K 3/64

Метки: генератор, импульсов, программным, управлением

...на единичном интервале То, при этом счетчик 10 и триггер 4 устанавливаются в нулевое состояние.Тактовая частота поступает а кварцевого генератора 1 на вход формирователя 4, на выходе которого формируются импульсы отсчета единияных интервалов Т, которые поступают на вход триггера 4, устанавливая его в единичное состояние. При этом открывается элемент 7, на второй вход которого поступает тактовая частота генератора 1. С выхода элемента И 7 тактовые импульсы поступают на выходную шину 21 и одновременно на счетный вход счетчика 10 до тех пор, пока его содержимое не становится равным содержимому счетчика 11, при этом на выходе блока 12 сравнения появляется импульс равенства кодов, по которому изменяет свое состояние триггер 4 и закрывается...
