H03K — Импульсная техника

Номер патента: 1215168

Опубликовано: 28.02.1986

Авторы: Городецкий, Ицкович, Казачков, Парижский, Шполянский

МПК: H03K 5/153

Метки: импульсных, накопитель, сигналов, цифровой

...многоразрядных входах и выходах двоичные многоразрядные числа) представлены условнов виде импульсов с амплитудой, пропорциональной величине соответствую"щих сигналов. Для определенности временные диаграммы приведены для случая, когда на входе накопителя действует сигнал, соотгетствующий наличию трех импульсов в первом и треть 1215168ем каналах, причем амплитуды импульсов в каждом из каналов составляют соответственно три и одну услов" ную единицы,5После включения питания накопитель автоматически приводится в исходное положение, при котором регистры 3 и 11 сдвига блоков 2 и 10 памяти сброшены в нулевые состояния. Сиг нал сброса вырабатывается блоком 12 начальной установки следующим образом.ЭКонденсатор 14 блока 12 до включения...

Номер патента: 1215169

Опубликовано: 28.02.1986

Автор: Солонин

МПК: H03K 5/22

Метки: импульсного, селекции, сигнала

...критерием для отличия импульсов полезного сигнала от помех ), и адаптация промежутка Д между пороговыми напряжениями Н, Ь к скорости изменения амплитуды импульсов полезного сигналаВ момент прихода импульса 1 полезного сигнала разница пороговых напряжений Н, Ь (промежуток д между ниии) меньше, чем в момент при хода импульса 2 полезного сигнала, так как меньшая разница в амп 5 1 О 15 20, если их вершины случайно попадаютв промежуток Ь между пороговыми напряжениями Н, Ь, так как при поступленин таких помех разрешающие сигналы селектор 10 сигнала не формируетПороговый элемент 8 осуществляет частичное подавление помех, амплитуда которых меньше нижнего порогового напряжения 1, формируемого преобразователем 14 по кодам нижнего порогового...

Номер патента: 1215170

Опубликовано: 28.02.1986

Авторы: Андреев, Дымович

МПК: H03K 7/04

Метки: модуляции, фазово-импульсной

...дешифратор 4. После прихода Н импульсов на выходе дешифра-тора 4 Формируется импульс сброса,который подается на второй входвход установки нуля) счетчика 3 импульсов и приводит его в исходноесостояние. Импульс сброса подается также на первый вход коммута"тора 5. Коммутатор 5 управляет работой элемента И 2 и ключом 6.Импульс сброса, поступающий сдешифратора 4, воздействует на коммутатор 5 так, что на его первом вы"ходе появляется потенциал логический "0", а на втором (инверсном)выходе логическая "1"Источник 7 постоянного напряженияс высоким внутренним сопротивлениемвырабатывает постоянное напряжение.Это происходит только в те моменты,когда на первом выходе коммутатора 5появляется потенциал логический "0".В это время происходит заряд...

Номер патента: 1215171

Опубликовано: 28.02.1986

Авторы: Забельников, Солодовников

МПК: H03K 17/62

Метки: импульсов, распределитель

...1,после импульса 30 установки тактового импульса с входной шины 7. Р-триггер 2 установится в нулевое, а Р"триггер 1 - в единичное состояние. При этом на В-входе третьего Р-триггера 3 установится логический "О", а на 0-входе второго Р-триггера 2 - логическая "1". С приходом очередного тактового импульса 28 третий Р-триггер 3 перебросится в нулевое, а второй Р-триггер 2 - в единичное состояние. После этого уровень логического "О" появится на 0-входе первого П-триггера 1, который с приходом следующего тактового импульса перебросится в нулевое состояние. Р-триггер 3, на Р-входе которого бы"установится нулевое состояние, наВ-входах остальных Р-триггеров 1 - 5будет состояние логической "1 ",Очередным тактовым импульсом Р-.триггер 6...

Номер патента: 1215172

Опубликовано: 28.02.1986

Автор: Хлабыстин

МПК: H03K 17/62

Метки: максимального, многоканальный, различитель, сигнала

...оказывается открытым только тот вентильный элемент 4, сигнал на аноде которого максимален.Остальные вентильные элементы 4 15) эа счет перераспределения потенциа12лов заперты. Через открытый вентильный элемент 4 протекает ток, который регистрируется первым блоком 10 оптоэлектронной развязки, на первом и втором выходах которого создается разность потенциалов, которая поступает на входы первого усилителя 12, на выходе которого устанавливается напряжение пропорциональное раз. ности потенциалов. Если напряжение на выходе первого усилителя 12 превьппает напряжение источника 6 опорного напряжения, то на выходе первого компаратора 14 появляется напряжение, соответствующее уровню логической "1". Опорное напряжение выбирается из условия...

Номер патента: 1215173

Опубликовано: 28.02.1986

Авторы: Вулис, Михальский, Перельман, Худин

МПК: H03K 17/945

Метки: клавиатура, сенсорная

...сигнал с данной горизонтальной шины попадает на соответст". вующую вертикальную шину и далее наодин из входов высокочастотного де-.тектора 6. На остальных вертикальных шинах; а значит, на остальных входах высокочастотного детектора 6- уровень логического "0".Устройство обеспечивает синхронное детектирование сигналов с выхо" дов вертикальных шин следующим образом,В каждой вертикальной шине подключен выход соответствующего элементаНЕ 9 с открытым коллектором, работающего без питания в цепи коллектора. Элементы НЕ 9 управляются от первого дешифратора 10, стробируемого аналогично второму дешифра тору 2) высокочастотным генератором 4. Тем самым, обеспечивается синхронное периодическое открывание соответствующих входов высокочастотного...

Номер патента: 1216822

Опубликовано: 07.03.1986

Автор: Чередников

МПК: H03K 3/53

Метки: преобразования, сигналов

...случае уменьшается интегральный параметр и среднее значение реактивного параметра за период, увеличивается интервал временимежду экстремумами скорости изменения динамической реактивности и увеличивается коэффициент интегральной модуляции/ параметра от нуля до единицы.Среднее значение реактивного параметра за период его изменения совместно с линейным конденсатором 9 определяют среднюю собственную частоту соответствующей параметрической зонной системы 1.1-1.11. Это позволяет изменением линейных и средних значений паЬаметров настраивать отдельно каждую систему на соответствующие возбуждаемые параметрические зонные колебания.При выполнении условий кратности значений частоты модуляции энергоемкого параметра и средней собственной частоты...

Номер патента: 1216823

Опубликовано: 07.03.1986

Авторы: Добашин, Журавлев, Овчаренко, Фурман

МПК: H03K 3/72

Метки: генератор, управляемый, частоты

...Ои Формирователь 11, изменяет состояние счетчика 13. При этом в программном запоминающем устройстве 12устанавливается следующее значениекода, соответствующее очередномуучастку программы, что приводит кпрограммному изменению темпа вводаимпульсной последовательности с выхода управляемого делителя 4 частоты в реверсивный счетчик 7. Необходимый уровень частоты выходной импульсной последовательности вырабатывается на выходе второго улравля емого делителя частоты 8, на частотный вход которого поступают импульсы опорной частоты г. непосредственно с вьхода генератора . Частота выходной последовательности пропорциональна коду числа, записанного в счетчик 7. Непосредственная связь частотного входа управляемого делителя 8 частоты с генератором 1...

Номер патента: 1216824

Опубликовано: 07.03.1986

Авторы: Баталин, Гурьянов, Лапин

МПК: G01R 13/24, H03K 4/08

Метки: развертки, формирователь

...9 поступаетна вход элемента И 3 и разрешаетпрохождение импульсов генератораэталонной частотына счетный вход,целителя 5, который начинает отсчетдлительности управляющего импульса.Блокировка синхроимпульса элементомИ 4 на время действия управляющегоимпульса, предотвращает сброс делителя 5 и неправильный отсчет длительности управляющего импульса.Через промежуток времени , гдеп - коэффидент деления делителя 5,с выхода делителя 5 сигнал перепол О кения поступит на счетный вход триггера 6 и передним фронтом переключитего в единичное состояние. На входэлемента И 3 с инверсного выходатриггера 6 поступает запрещающий сиг- - 55 нал, блокирующий поступление импульсов генератора 1 на счетный вход делителя 5; с прямого выхода триггераб...

Номер патента: 1216825

Опубликовано: 07.03.1986

Авторы: Ковтуненко, Мизев, Сидоренко, Сикорский, Тишин

МПК: H03K 4/501

Метки: генератор, импульсов, пилообразной, формы

...напряжения, амплитудный детектор 6, дополнительный компаратор 7, инвертирующий усилитель 8.Устройство работает следующим образом.В исходном состоянии цепь отрицательной обратной связи управляемого источника 3 зарядного тока закорочена ключевым элементом 1. На неинвертирующий вход управляемого источника 3 зарядного тока подается напряжение - О,кс с выхода инвертирующего усилителя 8, полученное инвер- тированием напряжения +О присутствующего на шине 5 источника опорного напряжения. При этом на выходе устройства напряжение равно - Омс,кс. После размыкания ключевого элемента 1 напряжение на конденсаторе 2 начинает нарастать под действием зарядного тока, поступающего на инвертиру 1 ощий вход управляемого источника 3 зарядного тока,...

Номер патента: 1218427

Опубликовано: 15.03.1986

Авторы: Псарев, Цветаев

МПК: H01P 1/15, H03K 17/74

Метки: выключатель

...четвертый 11 и пятый 12 резисторы, повышающий входной 13 и понижающийвыходной 14 трансформаторы, управляемый ключевой элемент 15, источник 16 питания, первый и второйразвязывающие конденсаторы 17 и 18.Выключатель работает следующимобразом.При подаче открывающего напряжения на ключевой элемент 15 первый,1, второй 2; третий 3 и четвертый4 РЬ -диоды открываются, замыкаютцепь вторичной обмотки.повьппающего входного 13 и первичной об"мотки понижающего выходного 14трансформаторов н ВЧ сигнал проходитс входа на выход выключателя,При подаче запирающего напряжения на ключевой элемент 15 первый 1,второй 2, третий 3 и четвертый:4рп-диоды закрываются, размыкают. цепь вторичной обмотки повышающего входного 13 и первичной обмот"ки понижаощего...

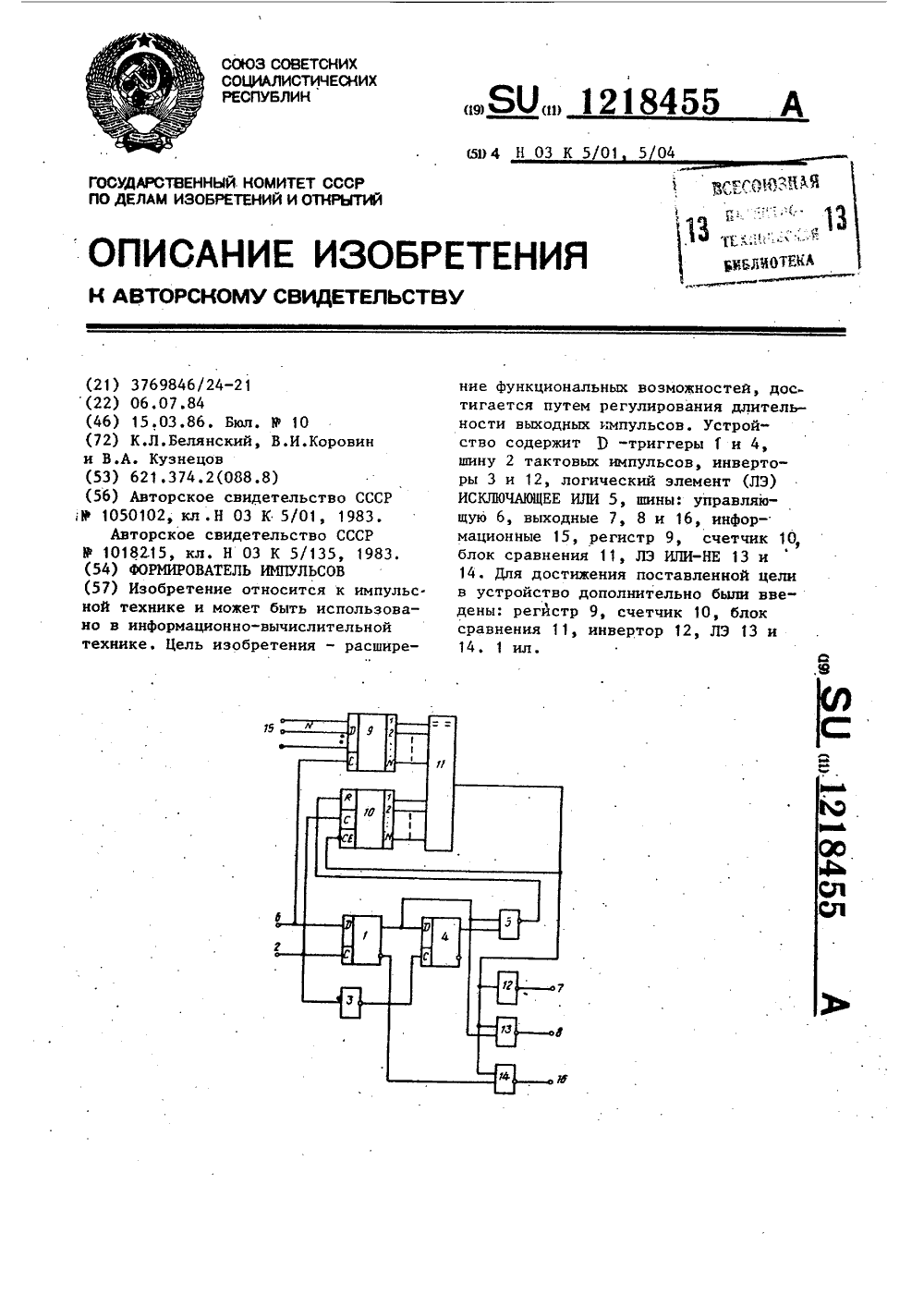

Номер патента: 1218455

Опубликовано: 15.03.1986

Авторы: Белянский, Коровин, Кузнецов

МПК: H03K 5/01, H03K 5/04

Метки: импульсов, формирователь

...на шине 2 тактовыхимпульсов переводит Э -триггер 4 в 30 состояние "1", при этом на выходеэлемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ появляется уровень "0", который передается:на вход установки нуля счетчика 10и разрешает его работу, Каждый следующий тактовый импульс на шине2 тактовых импульсов увеличивает.состояние счетчика 1 О на единицу,Это будет происходить до тех пор,пока состояние счетчика 10 не сравняется с числом, записанным в регистр9. При этом на выходе блока 11 сравнения появляется уровень "1", который запрещает работу счетчика 10 ипереводит сигналы на выходных шинах7 и 16 в состояние "0".При переходе входного сигнала на шине 6 из состояния "1" всостояние "0" первый следующий после этого события фронт тактового 50. импУльса на шине 2...

Номер патента: 1218456

Опубликовано: 15.03.1986

Автор: Шелевой

МПК: H03K 5/24

Метки: дискриминатор, дифференциальный

...4 нижнего уровня и через линию 5 временной задержки, через интервал времени, равный длительности переднего фронта входного импульса между нижним уровнем напря-. жения (НУ) компаратора 4 и верхним уровнем (ВУ) компаратора 1, на вход второго счетного триггера 6.Рассмотрим случай превышения амплитудой входного импульса верхнего уровня напряжения ВУ (импульс с на временной диаграмме, фиг. 2). Передние фронты сигналов верхнего и нижнего уровней появляются на входах счетных триггеров 2 и 6 одновременно и одновременно переводят их в противоположное предыдущему состояние. Выходные сигналы с их выходов поступают на блок 3 вычитания. Так как относительные состояния его входов 5 10 15 20 25 30 не изменились, выходной сигнал на выходе блока 3...

Номер патента: 1218457

Опубликовано: 15.03.1986

Автор: Семыкин

МПК: H03K 5/26

Метки: импульсных, сигналов, сравнения

...триггеры 3и 4 находятся соответственно в состояниях "0" и "1".1 Первый импульс с входной шины 5(фиг. 2 а) проходит на первый выходимпульсного ключа 1 (фиг.2 в) ипереключает триггер 3 в состояние"1" (фиг.2 д), Изменение сигнала уп равления импульсного ключа 1 приводитк прекращению коммутации импульсас входной шины 5, после этого триггер3 готов к приему импульса по К -входу25 Первый импульс с входной шины 6(фиг. 2 б) проходит на первый выходимпульсного ключа 2 (фиг. 2 г), переключает триггер 3 в состояние "0",при этом происходит изменение сигна. З 0 ла управления импульсного ключа 2,что приводит к прекращению коммутации импульса с входной шины 6, итриггер 3 вновь готов к приему очередного импульса по 5 -входу.Второй импульс с...

Номер патента: 1218458

Опубликовано: 15.03.1986

Авторы: Беспрозванный, Коротков, Кривцов

МПК: H03K 17/60

Метки: ключ, транзисторный

...ситуации потенциала высокого уровня напряжения) появляется потенциал низкого уровня напряжения в результате чего транзистор 4 открывается и . в цепи базы транзистора 2 появляется ток, приводящий к отпиранию тран,зистора 2, который включает транзистор 1.При наличии на первой 16 и второй 17 входных шинах выключающих сигналов управления или потенциала низкого уровня напряжения на третьей входной шине 18 на выходе 9 лока 6 сравнения устанавливается потенциал высокого уровня напряжения, в результате чего транзистор 4 запирается, что приводит к выключению транзистора 2. На выходе инвертора 7 устанавливается потенциал низкого уровня, в результате чего транзистор 3 отпирается и к базе-змиттеру переходу транзистора 1 прикладывается...

Номер патента: 1218459

Опубликовано: 15.03.1986

Авторы: Гоцаков, Чечин

МПК: H03K 21/40

Метки: контролем, счетное

...12, подтверждая сигнал исправности. При поступлении 2 - 1 импульсов, воквсех разрядах отдельных счетчиков единицы, на выходе элемента И 13 пер. вого счетчика единица, которая перебрасывает триггер 3 в противоположное состояние, В результате закрывается элемент И 4 и прохождение импульсов прекращается. В устройство использован элемент 11 задержки лсо временем задержки с. равным перио ду следования импульсов Т от ГТИ. При поступлении 2 л импульса на элемент задержки сформирован следующий 2" -ый импульс на:его выходе, который поступает через элемент ИЛИ 5 = 1 на вход первого счетчика. При исправной работе счетчика и отсутствии обрывов между его группами все разряды счетчика одновременно обнуляются и "О" с выходов старших разрядов групп...

Номер патента: 1218460

Опубликовано: 15.03.1986

Авторы: Белых, Гусев

МПК: H03K 23/00

Метки: пропадания, счетчик-регистратор

...эмиттер-база транзистора 4, резисторы 27, 33 и 34. Транзистор 4 открывается и на установоч.ный вход 36 счетчика 1 поступаетнапряжение (фиг. 2 г) с коллекторатранзистора 4, которое сбрасываетсчетчик 1 в исходное состояние.Дальнейшее увеличение напряженияна шине 1 вызывает увеличение токачерез резисторы 28, 29 и 31 и приопределенном значении - открываниетранзистора 14 (фиг. 2 б) увеличение напряжения на коллекторе которого приводит к появлению тока,протекающего через резистор 33 ипереход база-эмиттер транзистора 12.Транзистор 12 открывается и напряжение на его коллекторе уменьшается(фиг. 2 в) что вызывает полноеоткрывание транзистора 14, а затемтранзистора 15. Перепад напряженияна резисторе 32 через конденсатор9 поступает на вход 38...

Номер патента: 1218461

Опубликовано: 15.03.1986

Авторы: Болотников, Иванов

МПК: H03K 23/40

Метки: делитель, импульсов, следования, управляемый, частоты

...которой соединены с информационными входами счетчика 4 импульсов, выход переноса которого соединен с выходной шиной 6 и с 8-входом первого триггера 1 Д - и К-входы которого соединены с прямым выходом этого триггера и с Ю -входом второго триггера 2, К -вход которого соединен с инверсным выходом пер" вого триггера 1 н с первым входом элемента 3 совпадания,второй вход которогоссоединен с С-входами первого и вто- рого триггеров 1 и 2, с входной шиной 5 и сосчетным входом счетчика 4 ;импульсов, вход предварительной установки "Которого соединен с выходом элемента 3 совпадения, третий вход которого соединен с прямым выходом второго 2 триггера.Управляемый делитель частоты следования импульсов работает следующим образом.Импульс переноса с...

Номер патента: 886699

Опубликовано: 23.03.1986

Авторы: Гусев, Кузнецов, Нечаев

МПК: H03K 3/53

Метки: высоковольтного, инжекторов, ионных, источников, питания, реакторов, термоядерных

...модуляторы к управляющим электродам зарядных ключей, выходы микропроцессора через модуляторы подключены к управляющим входам разрядных1 О ключей, а дополнительный выходмикропроцессора подключен черезмодулятор к зарядному ключу первойформирующей линии.Функциональная схема устройствавысоковольтного питания ионных источников инжекторов термоядерныхреакторов изображена на фиг. 1, нафиг. 2 - диаграмма выходного высо-ковольтного напряжения питания ион 20 ного источника,Устройство состоит из набораформирующих линий 1, 2, 3 и 4, ко-,торые через зарядные ключи иэ последовательно соединенных диодов 5,25 6, 7 и 8 и управляемых разрядников9, 10, 11 и 12, и общий зарядныйреактор 13 подключены к управляемому источнику 14 питания...

Номер патента: 1220113

Опубликовано: 23.03.1986

Авторы: Богданович, Лында

МПК: H03K 3/281

Метки: генератор, импульсов, прямоугольных

...питания триггернаяячейка 14 устанавливается в одно.изустойчивых состояний.40Предположим, что в исходном состоянии правое плечо ячейки 14 открыто, а левое закрыто, При этом положительный потенциал подается на управляющий электрод тиристора 1, ипоследний открыт, Отрицательный по"тенциал подается.на управляющийэлектрод тиристора 2, и последнийзакрыт. Конденсатор 7 заряжается отшины 4 через резистор 9, диод 10,и открытый тиристор 1,Как только напряжение на конденсаторе 7 достигает напряжения пробоя стабилитрона 13, высокий потенциал поступает на соответствую .щий вход триггерной ячейки 14, последняя переключается. На управляющий электрод тиристора 1 подается 13 1отрицательный потенциал и закрываеч последний.Положительный потенциал подается...

Номер патента: 1220114

Опубликовано: 23.03.1986

Автор: Павасарис

МПК: H03K 3/35

Метки: генератор, задержанной, импульсов, обратной, связью

...2, второй вывод генератора 6 постоянного тока соединен свторым выводом базы тетрода 1 и коллектором тетрода 2.Устройство работает следующим образом,При включении источника 4 коллекторный и -и-переход тетродасмещается в обратном направлении,поэтому ток в цепи элемента 5 на"грузки не возникает. При включениигенератора 6 его ток, равньщ 1 напервых порах целиком ответвляетсяв базовую цепь тетрода 1, Если уровень тока 1 превьппает ток 1, прикотором происходит смыкание эмит терного и коллекторного-и-переходов тетрода 1, то в цепи элемента 5 нагрузки скачком нарастает положительный импульс выходного тока,Если уровень тока 1 Г превьппает ток 1 , при корм происходит канне эмиттерного и коллекторного-П-переходов тетрода 2, то через интервал...

Номер патента: 1220115

Опубликовано: 23.03.1986

Авторы: Акулов, Садовский

МПК: H03K 3/64

Метки: времени, сигналов, формирования

...11 установки времени,Информация о текущем времени впараллельном коде со счетчика 6 по 15 1ступает на блок 7 цифровой индикации,Делитель 3 частоты имеет построение, аналогичное делителю 2, и выдает импульсыГц на формирователь 5,Делитель 3 частоты, управляемый блоками 9 и 11, позволяет сдвигать вспомогательную шкалу времени относительно основной (в пределах 0 - 1 сс шагом 0,1 мкс). Последовательностьимпульсов вспомогательной шкалы времени используется при сличении исинхронизации часов между собой, например, путем запуска синхронизацииосциллограФа.Состояние всех декад делителя 2частоты (10 МГц - 1 Гц) изменяетсяпоследовательно от 000.0000 до999.9999, причем состояниям 000,0000соответствуют моменты выдачи импульсов шкалы времени.В одном...

Номер патента: 1220116

Опубликовано: 23.03.1986

Автор: Рейнер

МПК: H03K 4/06

Метки: генератор, импульсов, переключаемый, пилообразных, треугольных

...соединен с конденсатором 2, заземленным на корпус, с коллектором разрядного транзистора 3, с каждым входом двух кампараторов 4 и 5 и через усилитель-ограничитель 6 - с неинвертирующим входом развязывающего усилителя 7, Развязывающий усилитель 7 через резистор 8 выхода Аса единен с обратной связью с инвертирующим входом, который через резистор 9 подключен к изменяемому напряжению смещения. Выход компаратора 4, второй вход которого заземлен на корпус, связан как со вторым входом фазоинвертора 10, так и с первым входом элемента НЕ-И 11 для развязки синхронного прямоугольного импульса на выходе Л. Выход компаратора 5, второй вход которого подключен к опорному напряжению 14, через переключатель 2 соединен с нходом моностабильцаго триггера...

Номер патента: 1220117

Опубликовано: 23.03.1986

Авторы: Коношенко, Копылов, Корнеев, Кузьминский

МПК: H03K 4/08

Метки: генератор, пилообразного

...входом второго компаратора 5, выход которого соединен с управляющим вхо дом второго разрядного ключа 6 и вто. рым входом первого компаратора 2.Устройство работает следующим образом.На вход интегратора 1 подается 25 напряжение, обратно пропорциональное длительности пилообразного импульса, а на вход интегратора 4 - напряжение, обратно пропорциональное длительности паузы между импульсами, При включении питания в системе иэ двух компарэторов за счет перекрестных связей возникает лавинообразный процесс типа триггерного, в результа. те чего схема приходит в одно из Зл двух возможных состояний: либо на выходе компаратора 2 положительный потенциал, а на выходе компаратора 5 отрицательный, либо наоборот.Для определенности предположим, что на...

Номер патента: 1220118

Опубликовано: 23.03.1986

Авторы: Андреев, Беллавин, Лебедев

МПК: H03K 5/02

Метки: буферный, к-моп, транзисторах, усилитель

...из транзистора 9 и диодном включении и резистора 10, создает на затворе транзистора 7 напряжение, превышающее пороговое напряжение этого транзистора ца , небольшую величину, так, чтобы трацзистор работал в пологой областиЬАХ, т.е. транзистор 7 работает врежиме генератора тока. При этом независимо от величины питания схемыца подложке транзистора 1 устанавливается напряжение, соответствующеегранице отпирания его истоковогоР-перехода, т.е. примерно 0,5 В,Величина тока, обеспечивающего 1 О смещение подложки, должна соответствовать лишь границе отпирания истокового Р перехода (не более1 мкА)9 чтобы коэАФициецт усилениявертикального биполярного транзистора К" МОП структуры несущественноо."личался ат единицы.Если величина напряжения...

Номер патента: 1220119

Опубликовано: 23.03.1986

Авторы: Анчугов, Гиманов, Мочулов

МПК: H03K 5/02

Метки: импульсный, усилитель

...процесса восстановления, После окончания импульса с одновибратора 21 регулируемой длительности через логический элемент И 20 запускается генератор 9 серии, импульсы с которого (Фиг.5, диаграмма 38) через переключатель 23 на диодах поступают на сток полевого транзистора 2 (Фиг,5, диаграмма 39). Параметры серии импульсов - амплитуда, длительность, частота определяют режим полевого транзистора 2 в процессе восстановления заряда на его входе и также могут быть оптимизированы с целью уменьшения процесса восстановления. Под действием индуцированного излучения заряда с детектора 1, а также заряда, накапливаемого на конденсаторе 6 обратной связи под действием разностного тока на входе полевого транзистора 2, напряжение на выходе...

Номер патента: 1220120

Опубликовано: 23.03.1986

Автор: Вакулик

МПК: H03K 5/153

Метки: генерации, импульсов, одиночных

...31 -триггера 1, 3 " и 1 -входы которого соединены с его инверсным выходом и с вторым входом элемента И-НЕ 2, выход которого соединен с шиной 4 выходных импульсов, Э -триггер 5, 3 -вход которого соединен с входной шиной 6, С -вход через инвертор 7 - с шиной 3 тактовых импульсов, прямой выход - с-входом 31 -триггера 1 и с третьим входом элемента И"НЕ 2.Устройство работает следующим образом.В исходном состоянии на шине 6 логический ноль. На прямом выходе триггера 5 нулевой потенциал, который удерживает в этОм состоянии триггер 1, а также запрещает прохождение импульсов с шины 3 через элемент 2. На 3 - и К -входах триггера а также на",втором входе элемента 2 присутствует потенциал логической единицы с инверсного выхода триггера 1При...

Номер патента: 1220121

Опубликовано: 23.03.1986

Авторы: Корхов, Лапенис, Смирнов, Тверской

МПК: H03K 5/153

Метки: импульсов, формирователь

...этого на Выходе источника 8 запускающих импульсов не формируются импульсы. Тиристор 9 закрыт, При поступлении сигнала напнвертирующий вход второго операционного усилителя 5 в течение длительности действия полупериода опорного напряжения его выходное напряжение остается неизменным вследствие преобладающего характерадействия пульсирующего напряжения.НО в момент перехода опорного напряжения через ноль операционныйусилитель 5 Выходит из насыщенияи напряжение на его выходе станоВится пропорциональным величинесигнала управления. При этом знакВыходного напряжения операционногоусилителя 5 меняется на обратный ивторой диод б оказывается включенным для него в прямом направлении.Поэтому напряжение с выхода операционного усилителя 5 через...

Номер патента: 1220122

Опубликовано: 23.03.1986

Авторы: Горбенко, Стасьев

МПК: H03K 5/159

Метки: согласованный, фильтр

...один из счетчиков 12-112-К для установки его в нулевое состояние. Решение о том, что-й импульс (где= 1, 2К ) является импульсом подстройки, принимается только тогда, когда временной интервал а 1, между (1-1)-м и-ми импульсами совпадает с 3 (1 с з с к) временными интервалами-импульсов, предшествующих Ь 1; -му.Таким образом, осуществляется цикловая синхронизация кодовых групп образующих составной сигнал. Первый импульс свертки кодовых групп с блока 4, устанавливает счетчики 14 и 19 в нулевое состояние. Одновременно с записью в регистры 6-1 б- т импульсы через элемент ИЛИ 15 записываются в регистры Формирования псевдослучайных последовательностей 16-116-5, каждый из которых Формирует М-последовательность в зависимости от обратных связей...
