H03K — Импульсная техника

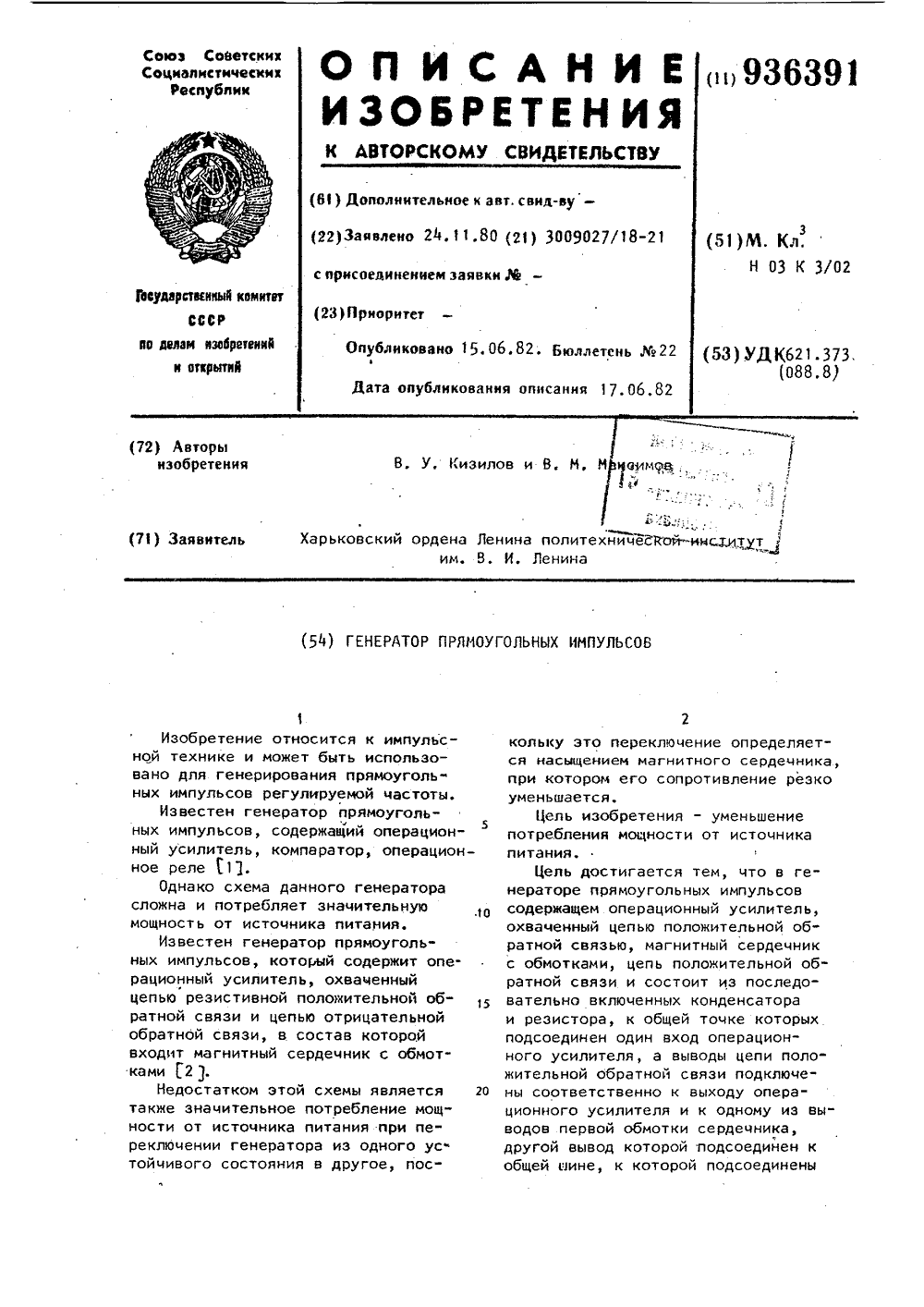

Номер патента: 936391

Опубликовано: 15.06.1982

Авторы: Кизилов, Максимов

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

...и катоду диода 11. Катоддиода 10 и анод диода 11 соединены 20 25 30 35 ю 45 50 55 вместе и подключены к обмотке 4 сердечника 2. В остальном схема фиг.3 аналогична схеме фиг.1.В схеме фиг.4 инвертирующий вход операционного усилителя 1 подключен к общей точке конденсатора 6 и резистора 7. Другой вывод конденсатора 6 подключен к обмотке 4 сердечника, а другой вывод резистора 7 подключен к соединенным вместе катоду диода 10 и аноду диода 11, другие электроды которых подключены к выводам регулировочного резистора 8, Движок резистора 8 подключен к выходу операционного усилителя 1, неин вертирующии вход которого соединен с общей шиной. В остальном схема фиг.4 аналогична схеме фиг, 1,Генератор работает следующим образом,Приподаче на операционный...

Номер патента: 936392

Опубликовано: 15.06.1982

Авторы: Бобков, Кочеркевич, Озеров, Явич

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...5 приводит к появлению "0" на его выходе и начала разряда конденсатора узла 6, Конец разряда его привои и дит к появлению состояния 0 на входе 10 элемента 1 и "0" на его выходе, что.в свою очередь приводит к началу разряда теперь уже конденсатора узла 4. Таким образом, на выходах 15 и 16 устройства получаются противофазные импульсы, длительность которых определяется параметрами времязадающих узлов 6 и 4,начальная Фаза колебания при этом спуцайная и нв гарантируется. Режим 1-автоколебательный без синхоонизации.Режим 2. На входе 7 устройства5 5 9363чения питания конденсаторе узлов 4и 6 разряжены, однако на выходе эле-мента 5 состояние "1" и конденсаторузла 6 заряжается до состояния ,По окончанию заряда одновибратор 5(элементы 1 и 5 )...

Номер патента: 936393

Опубликовано: 15.06.1982

Автор: Панкратов

МПК: H03K 3/284

Метки: одновибратор

...которых отличаются друг от друга на величину длительности первого импульса групп ыеУказанная цель достигается тем, что в одновибратор, содержащий инвертор, выход которого подключен к входу эмиттерного повторителя, ключевой каскад на по левом транзисторе, вход которого через ЙС-цепь подключен к выходу эмиттерного повторителя, второй полевой транзистор, сток которого соединен с истоком первого полевого транзистора, исток - с нагрузочным резистором, азатвор - с шиной источника питания, введено устройство управления, содержащее первый и второй формирователи, первый, второй и третий элементы ИЛИ, элемент задержки, ЙС-триггер, блок обнуления и м формирующих каналов, причем вход первого формирователя ссединен с выходом амитз 4255/74...

Номер патента: 936394

Опубликовано: 15.06.1982

Автор: Котов

МПК: H03K 3/284

Метки: одновибратор

...необходимую для соз-дания запирающего напряжения для диода 6, что делает невозможным прохождение импульсов запуска в течение заданного времени после генерирования сигнала.Одновибратор работает следующим образом,В исходном состоянии до прихода запускающего импульса на вход транэисто Фры 1 и 2 открыты. Конденсатор 3 заряжен до напряжения близкого к напряжению питания. После прихода отрицательного запускающего импульса на входтранзистор 2 закрывается и иэ цепи 15коллектора через конденсатор 3 на затвор транзистора поступает положительныйскачокнапряжения, Транзистор 1 закрывается, а конденсатор 3 начинает перезаряжаться через резистор 4 до момента времени, пока полевой транзистор 1не начинает проводить. Прсисходит регенеративный процесс,...

Номер патента: 936395

Опубликовано: 15.06.1982

Автор: Переверзев

МПК: H03K 3/30

Метки: генератор, импульсов, резервированный

...первая цепочка из последовательно соединенных резисторов 15 и 16, средняя тачка которых подключена к коллекторам транзисторов 13 95 фи 14,а между базами транзисторов 13 и 14 включена вторая цепочка из послеповательно соединенных резисторов 17 и 18, срепняя точка которых подключена к коллекторам транзисторов 11 и 12,Устройство работает слепуюшим образом.Каждый из одиночных генераторов 1 или 2 может генерировать цвуполярные прямоугольные импульсы типа "Меанцр".В начальный момент времени один из генераторов в силу его большего быстродействия выходит на режим несколько раньше,чем другой. Пусть, например, у более быстрого генератора 1 на выходной обмотке 7 появляется положительный ,импульс меанцровой послецовательности, Этот импульс...

Номер патента: 936396

Опубликовано: 15.06.1982

Авторы: Кузнецов, Литвиненко, Селецкий, Тонкаль

МПК: H03K 3/35

Метки: генератор, импульсов

...пикового 1 одетектора, второй диод которого соединен с входной шиной, а точка соединения диодов которого через второй диодсоединена с базой первого транзистора,второй дополнительный резистор 1 Ювключен между коллектором второго иэмиттером третьего транжсторов,На чертеже приведена п 1 жнципиальнаясхема генератора.Генератор содержит транжсторы 1-3,резисторы 4-7, интегрирующий конденсатор 8, конденсатор 9, диоды 10 и 11и пиковый детектор на диодах 13 и 14.На входную шину 14 подано напряжениеОу управления, а на шину 15 - питающее напряжение.Генератор работает следукицим образом.В исходном состоянии транжсторы13 закрыты, напряжение на конденсаторе 8 и базе транжстора 2 равно нулю. При подаче напряжений на шину 15через диод 10 начинает...

Номер патента: 936397

Опубликовано: 15.06.1982

Авторы: Гармаш, Головин

МПК: H03K 3/353

Метки: генератор, импульсов

...чем на входе УПТ 2, изменения, напряжения на его входе за счет заряда конденсатора 4, что обеспечивает постоянство разности потенциалов на резисторе 3. Это постоянство разности потенциалов обеспечивает постоянный по величине ток заряда конденсатора 4 и формирование на выходе линейного изменения напряжения в интервале времениВключенный на выходной шине 16 целителей наПряжения переменны 1 й резистор 7 регулируется так, чтобы до временивеличина напряжения между его подвижным выводом к корпусам была больше начального напряжения на конденсаторе 4, перекороченном эмиттерной цепью двухбазового диода 5, После времени 1, происходит формирование линейного напряжения на выходной шине 16, скорость изменения которого на подвижном контакте...

Номер патента: 936398

Опубликовано: 15.06.1982

Авторы: Афанасьев, Сафронов, Шабанов

МПК: H03K 3/53

Метки: высоковольтных, импульсов, источник

...высоковольтных импульсов содержит генераторы 1 и 2 импульсных напряжений, собранные на конденсаторных батареях по схеме умноженияАркадьева-Маркса, генератор 3 импульсных токов с двухэлектродным искровымкоммутатором 4, нагрузку 5 с двухэлектродным искровым коммутатором 6,зарядное устройство , выход которого через искровой коммутатор 8 подключен к общей шине 9, конденсаторные батареи 10 генератора 1 импульсных напряжений, последняя из которыхподключена к выходному электроду 11,конденсаторные батареи 12 генератора 2 импульсных напряжений, последняяиз которых подключена к выходномуэлектроду 13 и зарядное устройство14,Источник высоковольтных импульсовработает следующим образом.Зарядное устройство 7 заряжает конденсаторные батареи...

Номер патента: 936399

Опубликовано: 15.06.1982

Авторы: Ганшин, Жадан, Русаков

МПК: H03K 3/53

Метки: генератор, дуговой

...в цепь между стабилизатором 2 и дрос. селем 3формирователь 7 через коммута "936399 формула изобретения ИИПИ Заказ 4255/7ираж 959 Подписное тор 8 осуществляет принудительное гаше - ние дуги в момент достижения заданной фазы относительно узловых точек нуля синусоиды питающего напряжения. При этом указанная фаза гашения дуги не зависит от зазора между электродами аналитического промежутка, а также колебаний величины и формы напряжения источника питания.Генератор работает следующим об разом.При включении источника 1 напряже" ние питания подается к цепи, состоящей из стабилизатора 2, коммутатора 8, представляющего собой, например, 13 бесконтактный тиристорный ключ и находящегося в нормально открытом состоянии, дросселя 3 и...

Номер патента: 936400

Опубликовано: 15.06.1982

Автор: Костенков

МПК: H03K 3/64

Метки: генератор, импульсов, многоканальный

...коэффициентов 32 нс, 64 нси т.д. возможно при периоде повторения импульсов с генератора 2 импульсов равном 32 нс.Рассмотрим работу многоканальногсгенератора импульсов с момента прихода на его вход запускающего импульса.40 вязанной" к этому срезу и разрешается работа счетчика 3.Смена состояния счетчика 3 про"изводится по срезу импульса с генератора 2 импульсов. Параллельный кодс выходов разрядов счетчика 3 поступает на первые входы блоков 7,15 и 22 сравнения кодов,Далее в н каналах 4, в зависимости от требуемого значения параметра 1 Оимпульса с выхода канала, возможнынесколько режимов работы.Режим 1 гп каналы 4. В этом режиме код в старших разрядах датциков 5 и 14 кодов равен нулю, поэтому сигнал равенства на выходеблоков 7 и 15 сравнения...

Номер патента: 936401

Опубликовано: 15.06.1982

Авторы: Новичихин, Павельев

МПК: H03K 3/64

Метки: импульсов, серии, формирования

...нуль на их выходах, поступая на вторые входы соответствующихэлементов И-НЕ 5 и 6, запрещает прохождение через них импульсов с генератора 1, на входах параллельной записи счетчика 2 имеется двоичный кодчисла Л, где А - число импульсов35в первой серии согласно программе,а на входах параллельной записи счетчика 3 имеется двоичный Код числаВ, где В- определяет требуемуюдлительность Интервала после первойсерии согласно программе,Сигналом с циклового выхода блока4 программного управления код числаА переписывается в счетчик 2, приэтом на его выходе заема устанавли 45вается состояние логической единицы,ксторая разрешает прохождение импуль"сов с генератора 1 через элементИ-НЕ 5 на его вычитающий вход. Припоступлении числа А...

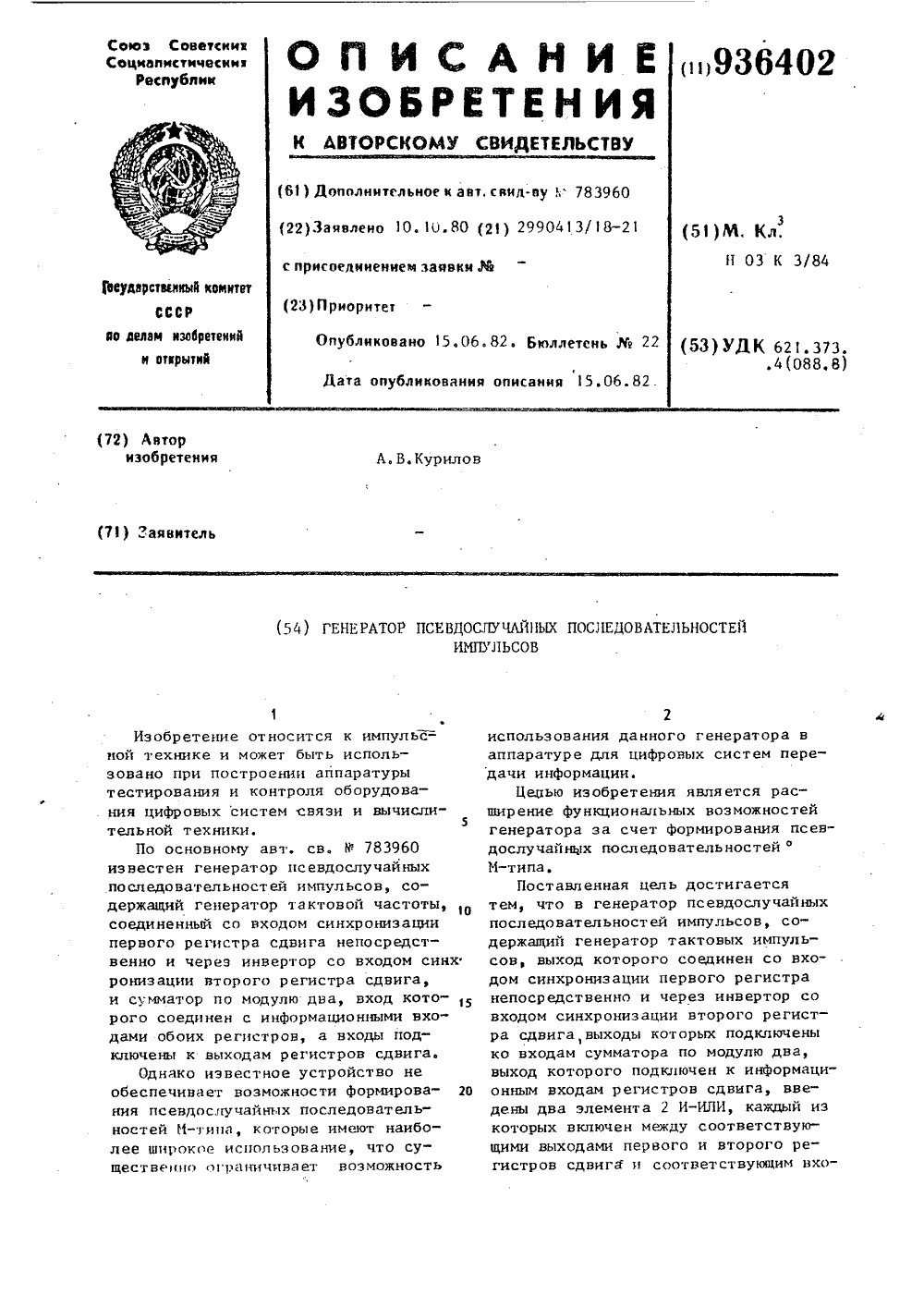

Номер патента: 936402

Опубликовано: 15.06.1982

Автор: Курилов

МПК: H03K 3/84

Метки: генератор, импульсов, последовательностей, псевдослучайных«

...на выходе инвертора 4)состояние выхода сумматора 5 по модулю .два записывается в регистр 3сдвига, обеспечивая тем самым разделение последовательности импульсовна выходе сумматора 5 по модулю двана последовательность четных и нечетных импульсов, причем частотачетных и нечетных последовательностей в регистрах 2 и 3 сдвига вдвоеменьше частоты следования импульсовв последовательности на выходе сум"матора 5 по модулю два. Импульс так 35товой частоты от генератора 1 открывается в течение импульса (единицы)элементов И 8 и 10, подключенныхк нему непосредственно, а в течение паузы (ноль) эти элементы, подкпЬченные к выходу инвертора 4, обеспечивают объединение последовательностей четных и нечетных импульсовв последовательность той же...

Номер патента: 936403

Опубликовано: 15.06.1982

Авторы: Елфимов, Нехорошев

МПК: H03K 4/02

Метки: ступенчатой, формирователь, формы

...функции, которая преобразуется первым ЦАП 5 в напряжение (фиг. 2 б), поступающее на первый вход сумматора 6. На вто 25 рой выход постоянного запоминающего устройства 4 подается закодированное приращение заданной функции на соответствующем интервале работы первого ЦАП 5 которое преобразу 130 ется третьим ЦАП,9 в напряжение (фиг. 2 в), поступающее на вход второго ЦАП 8 и являющееся для него эталонным, На другой вход второго ЦАП 8 подается код с второго счетчика импульсов 7. Второй ЦАП 8 позволяет получать более точную аппроксимацию зависимости выходного напряжения во времени на интервале работы первого ЦАП 5 (фиг. 2 г). На интервале Со, (фиг. 2 г)напряжение на выходе второго ЦАП 8 нарастает до величины Оо, которая задается третьим ЦАП...

Номер патента: 936404

Опубликовано: 15.06.1982

Автор: Кошечкин

МПК: H03K 4/02

Метки: генератор, ступенчатого

...импульса на вход синхронизации блока 5 синхронизации ина вход счетчика 2, с выхода коммутатора 4 поступает прямой (инверсный) код на управляющие входы блока5 синхронизации и цифро-аналоговогопреобразователя 1, соответствующийзаписи 1-го импульса в счетчике 2,При этом блок 5 синхронизации формирует импульс запуска, задержанныйотносительно переднего фронта 1-госинхро-импульса, поступающий с выхода40блока 5 синхронизации на вход синхронизации цифро-аналогового преобразователяя 1, Величина задержки Т(Фиг. 2 в) определяется кодом записи1-го импульса, поступающего с выхода коммутатора 4, Код записи 1-го45импульса управляет динамической памятью блока синхронизации, с помощью которой в блоке синхронизациис поступлением 1-го...

Номер патента: 936405

Опубликовано: 15.06.1982

Автор: Васильченко

МПК: H03K 5/00

Метки: импульсных, приемное, сигналов

...2 трансформатора 1 подключенпервый вывод согласующего резистора.5 и адин из выводов двухпроводнойлинии 1 О связи, Коллектор транзистора 4 соединен со вторым выводомобмотки 2 трансформатора 1, Базатранзистора 4 через резистор б подключена к катоду диода 8, анод которого соединен с вьводом обмотки 2,а переход база - эмиттер транзистора 4 зашуцтировац резис 1 аром 7,Змиттер транзистора 4 соединен совторым выводом резистора 5 и с другим проводом двухпроводной линии 10связи. Выходом устройства являетсявыход вторичной обмотки 3 трансформатора 1. Приемное устройство работает следуюшим образом.Импульс сформираванцьш передающим устройством 9, полиции 1 О связи поступает на вход приемного устройства импульсных сигналов, Базовым- током,...

Номер патента: 936406

Опубликовано: 15.06.1982

Авторы: Денискин, Кошевая, Сычев

МПК: H03K 5/01

Метки: импульсный, свч-сигнала, усилитель

...резистор 9, дополнительный вентиль 10Усиливаемый сигнал подан на шину 1, 20 выходной сигнал снимается с шины 12,Усилитель работает следующим образом.936406 4 концу входного сигнала линия 3 полудвоенного напряжения, Делит ел ь, состояший иэ последовательно включенных конденсагоров 7 и 8, распределяет это напряжение м жду прибором 1и тиратроном 2 так, что напряжениена приборенесколько ниже напрятойчивое усилие входного сигнала.При пос;уплении на шину 11 входного сигнала, прибор 1 эа счет энергии конденсатора 8 начинает его усиливать, Сопротивление приборауменьшается, что приводит к уменьшению напряжения на конденсаторе 8 и увели ению на конденсаторе 7, При этом на резисторе 9 образуется положительный перепад напряжения, который поджимает...

Номер патента: 936408

Опубликовано: 15.06.1982

Авторы: Кизуб, Костылев, Кутузов

МПК: H03K 5/13

Метки: исходное, состояние, схем, триггерных, установки

...поступает на первый вход элемента 15 И, на второй вход которого также поступает высокий уровень напряжения. В результате на выходе элемента 5 И присутствует высокий логический уровень, который подается на буферньпЪ усилитель 12 При этом выходной транзистор усилителя 12 заперт, а конденсатор 9 заряжен почти до напряжения питания, поэтому второй вход (плюс) компаратора 11 находится под высоким потенциалом относительно первого хода (минус) и на его выходе присутствует высокий логический уровень.Если цепь от источника питания, подключаемого к точке 17, прерывается, потенциал первого входа (плюс) компаратора 1 О скачком понижается почти до нулевого уровня и становит. ся ниже потенциала на втором входе (минус),-удерживаемого на высоком...

Номер патента: 936409

Опубликовано: 15.06.1982

Авторы: Евдокимов, Кизим, Кофто, Литвиненко, Плющ

МПК: H03K 5/13

Метки: запаздывания, постоянного

...с входами блока определения Вспомогательных величин, В 11 ходы блока определения вспомогательных величин соединены соответственно с входами первого и второго запоминающих блоков, выход первого запоминающего блока соединен с первым Входом второго блока перемножения, второй вход второго блокаперемножения соединен с выходом счет"чика импульсов, выход второго блокаперемножения соединен с первым входом комбинационного сумматора, вто вБой вход которого соединен с выходом второго запоминающего блока,выход комбинационного сумматора соединен с выходом устройства. Па чертеже представлена функциональная электрическая схема предлагаемого устройства постоянного запаздывания.устройство постоянного запаздывания содержит генератор 1 тактовых импульсов,...

Номер патента: 936410

Опубликовано: 15.06.1982

Автор: Костенков

МПК: H03K 5/13

Метки: синхронизирующее

...И 7 в зависимости от местоположения его в районе зоны 2 С 1 около перепада на четвертом входе элемен.та И 7. При этом возможны следующиеситуации: импульс левее перепадаимпульс попадает на перепад; импульсправее перепада,В первом случае импульс черезэлемент И 7 не проходит, так как разрешающий перепад еще не поступилна его четвертый вход, и на первыйего вход поступает отрицательный импульс с формирователя 4, который запускается импульсом с выхода элемента И 3, так как синхронизирующийимпульс попадает в зону 2 1, и проходит через элемент И 3. Длительностьимпульса с формирователя 4 выбирается несколько большей импульса сформирователя 2.Во втором случае по прежнемуна первый вход элемента И 7 поступает импульс с выхода формирователя4 и,...

Номер патента: 936411

Опубликовано: 15.06.1982

Авторы: Луговцов, Никонович

МПК: H03K 5/15

Метки: длительности, импульсов, селектор

...момент - нулевой уровень. Нулевой уровень с выхода элемента 3 совпадения поступает на один из входов элемента 4 совпадения и устанавливает на его выходе также нулевой уровень, Время задержки элемента 1 задержки выбирается больше времени задержки элемента 2 задержки,В случае поступления на входную шину 19 устройства импульса единичного уровня, длительность которого больше времени задержки элеменга 1 задержки, на выходах элементов совпадения 17 и 18 вырабатываются импульсы нулевого уровня, которые поступают на первые входы триггеров 5 и 6; на вторые входы этих триггеров в этот момент поступают сигналы единичного уровня с выхода элемента 1 задержки и формирователя 11 импульсов.Триггеры 5 и 6 переключаются, и на втором выходе триггера 5,...

Номер патента: 936412

Опубликовано: 15.06.1982

Авторы: Быков, Коровин

МПК: H03K 5/153

Метки: задержки, импульсов, управляемой

...дешифратора 9 нуля канала управления задержкой, а второй вход триггера 11 канала управления задержкой подключен к источнику 12 задерживаемых импульсов.Устройство работает следующим образом.В исходном состоянии иа управляющие входы логических элементов И 3 и И 5 триггеров 10 и 11 действует запрещаю- Ф 12 Ьщее напряжение поэтому импульсы генератора 1 через эти логические элементыне проходят. На управляющих входах логических элементов 18-21 действует поданное от одновибраторов 24 и 25 разрешающее напряжение,Работа устройства начинается с постунления на вход источника 13 прямоугольного импульса управления, длитель-,ность которого равна требуемому време 1ни задержки, Этот импульс поступает навход логического элемента И 4, приэтом счетные...

Номер патента: 936413

Опубликовано: 15.06.1982

Автор: Черемных

МПК: H03K 5/19

Метки: длительности, импульсов, селектор

...прямого выхода высокий уровень напряжениипоступает на элемент И 8, а с его инверсного выхода низкий уровень поступает на элемент И 9. На выходе элементаИ 8 сохранится низкий уровень напряжения, так как на третьем входе этого элемента присутствует низкий уровень напряжения, снимаемый с инвертора 7, Ана выходе элемента И 9 низкий уровеньнапряжения поддерживается низкими уровнями налряжения, поступающий на двавхода элементов И 9 с инверсных выходов триггеров 5 и 6, Когда на третьемвыходе дешифратора 3 появится стробимпульс, триггер 5 установится в исходноесостояние и с прямого выхода этого триггера низкий уровень налряжения поступает на первый вход элемента И 8, а с инверсного выхода этого триггера. высокийуровень напряжения поступает на...

Номер патента: 936414

Опубликовано: 15.06.1982

Авторы: Виглин, Дубинин, Клепиков, Машкин

МПК: H03K 5/19

Метки: длительности, импульсов, селектор

...образом,нВ исходном состоянии первый и второй счетчик 2 иимпульсов имеютодинаковое например, нулевое знацение,1 мпупьсы с входной шины поступают на вход блока 1 задержки, на входпервого счетчика 2 и на первый входэлемента 3 совпадения, Первый счетчик 2 срабатывает по переднему фронту входного импульса. Через время4 лравное времени задержки, входнойимпульс появляется на выходе блока1 задержки и воздействует на входвторого счетцика 1, на третий входэлемента 3 совпадения и на вход обнуления триггера 5, Второй сцетциксрабатывает по переднему Фронту задержанного лмпульса. Блок 6 сравненияпроизводит сравнение выходов счетчиков 2 и , и сигнал на его выходепоявляется только тогда, когда числоЯвходных импульсов, сосчитанное первымсчетчиком 2,...

Номер патента: 936415

Опубликовано: 15.06.1982

Автор: Чередниченко

МПК: H03K 5/26

Метки: импульсов, селектор

...5, открытый по второму входу высоким потенциалом инверсного выхода П-триггера 9, Через время равное минимально допус О тимой длительности селектируемых им пульсов на выходе формирователя 1 формируется отрицательный импульс, а нв выходе инвертора 3 - положительный, который. поступает нв нулевые входы тригге 15 ров 11 и 12, формируя на нулевых выходах этих триггеров низкий потенциал, а также на вход элементов 4 и 5, Элемент 5 оказывается открытым по трем входам и низкий потенциал с его выхода 20 устанавливает 3 -триггер 10 в единичное состояние. Низкий потенциал нулевого выхода Р -триггера 10 закрывает по третьему входу элемент 6, Через время равное максимально допустимой длитель ности селектируемых импульсов на выходе...

Номер патента: 936425

Опубликовано: 15.06.1982

Авторы: Кацтов, Курчик, Петров

МПК: H03K 17/28

Метки: времени, реле

...напряжения на стабилитронах 4 и 5последовательно соединенные конденсаторы 6 и 7, разрядный клоч из последовательно соединенных транзисторов 8 и 9,причем конденсаторы 6 и 7 и транэисторы 8 и 9 подключены параллельно конденсатору 2, их общие точки соединенымежду собой и подключены к управляющему входу 10 порогового устройства,соединенному через конденсатор 6 и резистор 11 с источником питания, а черезконденсатор 7 и резистор 1 с общей шиной,Второй вход 12 порогового устройствасоединен с общей точкой стабидитронов4 и 5 и через стабилитрон 4 и резистор3511 подключен к источнику питания, ачерез стабилитрон 5 к общей шине.Реле времени работает следующимобразом.40При подаче питания транзисторы 8 и9 порогового устройства 3 заперты, сигнал на...

Номер патента: 936426

Опубликовано: 15.06.1982

Автор: Адамишин

МПК: H03K 17/56

Метки: ключ, переменного, тиристорный

...через диоды 16-19 1 Оподается на управляющие электродытиристоров 20 и 21. Одновременно токразряда конденсатора 8, протекая черезоткрытый тиристор 5, включает тиристор6 с задержкой в четверть периода питающей сетя, что обеспечивается резистором7, стабилитроном 4, конденсатором 3.Тиристор 6, разряжая конденсатор 9 через вторую первичную обмотку трансформатора 15 и открытый тиристор 5, формирует второй импульс, подаваемый натиристоры 20 и 21, Задержка второгоимпульса на четверть периода необходима дтя включения тиристоров 20 и 21без согласования с мгновенным значением напряжения питания,При включении тиристорного ключавозможны три случая: первый открывающий импульс совпадает по времени сначалом полупериода напряжения, ключвключается...

Номер патента: 936427

Опубликовано: 15.06.1982

Авторы: Пальянов, Потапов, Чернакова, Шакиров

МПК: H03K 19/02

Метки: логический, многопороговый, элемент

...какой из резисторов 6 подключен через соответствующийвыход дешифратора 8 к отрицательномуполюсу источника питания. Ивоичный код0 О 0 на входах дешифратора 8 обуолавливает подключение к отрицательномуполюсу источника питания резистора 6,определяющего порог срабатывания Т 1,код О 0, 01 вызывает подключениерезистора 6, соответствующего порогусрабатывания Т Т (ТПосле занесения информации в суммирующий счетчик 7, в клеммы 13 поступают входные сигналы, которые впроизвольных комбинациях запирают диоды. 2. Одновременно с поступлениемвходных сигналов в клемму 12 поступаюттактовые импульсы. Если на входы 13линейного сумматора 1 поступает комбинация входных переменных, для котоИройХЮ,( ( (то ток От положительного1- 1полюса источника питания 10...

Номер патента: 936428

Опубликовано: 15.06.1982

Автор: Кондратик

МПК: H03K 19/091

Метки: k-значной, логики, пороговой, элемент

...функциональных воэможностей,обеспечение реализации ороговых функцийаПоставленная цель достигается тем,что в устройство, содержаще И Л вентиль, выход которого соединен с источником тока, транзистор И Л и входЯные шины, введены первый формирователь взвешенной сумьы, выход которого10через И Л вентиль подключен к выходувторого формирователя взвешенной суммы, входу выходного блока, база транзистора ИЛ подключена к шине порога, а15коллектор к выходу одного из формирователей взвешенной единицы, причемвходные шины подключены к входам формирователей взвешенных сумм и остащным входам выходного блока.На фиг. 1 представлена блок-схемаэлемента к -значной пороговой логики; на фиг 2 - элемент четырехзначнойпороговой логики, схема; на фиг. 3 то жег...

Номер патента: 936429

Опубликовано: 15.06.1982

Авторы: Кипецкий, Кромпляс

МПК: H03K 21/08

Метки: счетное

...с выходом инвертора 37 и третьим входом четвертого элемента совпадения 36, четвертыйвход которого соединен с инверсным выходом первого триггера 31, третьим входом элемента И-НЕ 40 и четвертым входом первого элемента совпадения 33,второй выход 25 блока управления 4 соединен с выходом второго элемента сов падения 34 и входом формирователя 38, третий 26 и четвертый 27 выходы блока управления 4 соединены с выходами соответственно элемента И-НЕ 40 и четвертого элемента совпадения 36, пятый вы ход 28 блока управления 4 соединен с выходом элемента ИЛИ 39, второй входкоторого соединен с выходом третьего элемента совпадения 35, третий вход которого сощинен с прямым выходом пер вого триггера 31 и шестым выходом 29 блока управления 4, седьмой выход...

Номер патента: 936431

Опубликовано: 15.06.1982

Автор: Хайкин

МПК: H03K 23/00

Метки: делитель, импульсов, следования, хайкина, частоты

...2 щжводит к смене взаимоинвертированных последоватепьностей навыходе элемента 5, при которой вместозаднего фронта импульса предыдущей5 Опоследовательности на счетный входтриггера младшего разряда 10-1 счетчика 9 поступает передний фронт импульса новой, инверсной по отношению к предыдущей последовательности. Таким образом, каждое срабатывание триггера 255ускоряет цикл заполнения счетчика 9на полпериода входного сигнала. Триггер2 срабатывает всякий раз в момент пере 1 4полнения счетчика 9 от формируемыхустройством выделения фронтов (элементы 8 и 6) коротких импульсов. Каждыйкороткий импульс осуществляет предустановку в единицу тех тркггеров 10-110- и обнуленного импульсом переполнения счетчика 9, которые по установочным...
