H03K — Импульсная техника

Номер патента: 1238234

Опубликовано: 15.06.1986

Авторы: Куприяненко, Паралюх

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...короткие положительные импульсы по каждому фронту входных импульсов (фиг. 26) т. е. импульсы удвоенной входной частоты. Элемент 9 включен в цепь обратнойсвязи триггера 8 (между прямым выходом и Р-входом) и выполняет функции управляемого инвертора. Поэтому, когда на его второй вход с выхода триггера 7 поступает логическая 1, на Р-вход триггера 8 поступает инверсное значение с его прямого выхода и он работает в счетном режиме.Когда на второй вход элемента 9 с выхода триггера 7 поступает логический 0, он 10 выполняет функцию повторителя, и поэтомутриггер 8 при поступлении на его тактовый вход импульсов не изменяет своего состояния.Первый импульс с выхода формирователя3 своим передним фронтом перебрасывает триггер 8 в единичное...

Номер патента: 1239757

Опубликовано: 23.06.1986

Авторы: Балыкин, Бочков, Гарифуллин, Соколов, Шагун

МПК: H01H 47/18, H03K 17/28

Метки: таймер, цифровой

...ключа 2.25Цифровой таймер работает следующим образом.Сигналы частотой 1 Гц поступаютна второй вход блокирующего ключа 2, З 0. на первый его вход подается сигналс выхода КБ-триггера 1, на третий вход блокирующего ключа 2 подается сигнал с выхода управляющего КБ-триггера 29.35Блокирующий ключ 2 пропускает частотуГц на счетчик 3 секунд лишь в том случае, когда на первом и третьем его выходах присутствуют логические единицы. С выхода блокирующего ключа 2 сигналы частотой 1 Гц поступают на счетчик. 3 секунд, к выходам которого подключен дешифратор"Корректор О.Луговая Заказ 3401/51 Тираж 643 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5...

Номер патента: 1239841

Опубликовано: 23.06.1986

Автор: Евсиков

МПК: H03K 3/281

Метки: мультивибратор, управляемый

...запуска может быть ключевым устройством или в простейшем случае, конденсатором. Развязывающий резистор 14 является на 398412грузкой, на которой выделяется запускающий импульс. Сопротивление резистора 14 в 10-20 раз меньше сопротивления базовых резисторов 5 и 6,чтобы можно была не учитывать еговлияние при перестройке частоты.В режиме генерации транзисторыи 2 поочередно открыты и закрыты.Пусть транзистор 1 закрыт, а тран- О эистор 2 открыт, Конденсатор 10быстро разряжается через диод 3 ипереход коллектор-эмиттер транзистора2 да напряжения на открытом диоде 3.После разряда конденсатора 10 диод 3 5 не закрывается, так как через резисторы 5 и 14 и диод 3 протекает токат источника 12 запирающего управляющего напряжения. Одновременно кон...

Номер патента: 1239842

Опубликовано: 23.06.1986

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/027, H03K 3/281

Метки: генератор, импульсный

...компаратора 1 " такжелогическая "1", Тогда на выходах эле 15 ментов 9 и 11 установятся логические"1", на. выходах элементов 8 и 12логические "0" соответственно. Конденсатор 4 начнет заряжаться черезрезистор 3, При этом на неинвертиру 20 ющгм входе компаратора 1 возникнетположительный скачок напряжения, который подтвердит единичное состояниекомпаратора 1.Заряд конденсатора 4 закончится,5 когда напряжение на неинвертирующемвходе компаратора 1 достигнет величи.ны порога У 6, На выходе компаратора1 при этом установится логический"О", на выходах элементов 9 и 1130 логические "0", на выходе элемента8 - логическая "1". Логический "О"на выхоце элемента 2 подтверждается логической "1" с шины 14 управления, кочденсатор 4 начнет перезаря 35...

Номер патента: 1239843

Опубликовано: 23.06.1986

Авторы: Карабаза, Чередниченко

МПК: H03K 3/64

Метки: импульсов, преобразования, серии

...времени задержки элемента 1состояние устройства не изменится,Через время Т на выходе элементазадержки появляется задержанный входной импульс, который поступает на вход формирователя 2 импульсов, На первом выходе формирователя 2 импульсов формируется отрицательный импульс по переднему фронту входного импульса, который поступает на Я-вход триггера ч и устанавливает его в единичное состояние, формируя на выходной шине 9 высокий потенциал. На втором выходе Формирователя 2 импульсов формируется отрицательный импульс по заднему Фронту входного импульса, который поступает на вход элемента НЕ 3, с выхода которого положительный импульс поступает на вход элемента И-НЕ 8, а так как по остальньам входам элемент И-НЕ 8 открыт, то на его выходе...

Номер патента: 1239844

Опубликовано: 23.06.1986

Авторы: Аронштам, Ицкович, Молотков, Тихомирова, Янковский

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, чисел

...момент установки первого триггера 10 в единичное состояние, должна несколько превышать величину .,задержки сигнала на третьем выходе генератора 1 тактовых импульсов относительно сигнала на его втором выходе, Как только в составе М-последовательности появляется ноль, второй элемент И 8 закрывается низким уровнем сигнала с выхода сумматора 5 по модулю два, в результате чего прекращается поступление импульсов на первый счетчик 7 (фиг,2,и), В момент перехода формируемой М-последовательности от нуля к единице(фиг.2 к) положительным перепадом, на выходе сум,матора 5 по модулю два запускается формирователь 13, выходным сигналом которого устанавливается в ноль первый триггер 10 (фиг,2 е), при этом прекращается поступление импульсов на...

Номер патента: 1239845

Опубликовано: 23.06.1986

Автор: Кузьмин

МПК: H03K 4/02

Метки: генератор, напряжений, ступенчатых

...кривой Р (фиг.2 й) прирезонансе с частотой Р,При подключении источника 2 переменного напряжения, напряжение на30 аноде диода 4 будет несколько большепробивного напряжения Ба стабилитрона 6,1 и равно исходному Ба, приэтом стабилитрок 6. и транзистор7, (после рассасывания остаточногозаряда коллектора) откроются и кон-денсатор 10.1 подключится параллелько конденсатору 3, при этом перестроится и Т,С-контур, на выходе 15.напряжение скачкообразно изменитсяи становится несколько больше пробивного напряжения Поа стабилитрона6,2, который открывается, сообщаябазе транзистора 7,2 отпирающий потенциал, Спустя время, необходимоедля рассасывания остаточного зарядатранзистора 7,2, откроется и параллельно конденсаторам 3 и 10,1 подключится конденсатор...

Номер патента: 1239846

Опубликовано: 23.06.1986

Авторы: Карпов, Паламарчук, Чепалов

МПК: H03K 4/48

Метки: автоматической, амплитуды, генератор, пилообразного, подстройкой

...2 код аналог снимается напряжение, равное нулю, накопительный конденсатор 10 разряжен, триггер 8 управления находится н состоянии п 0 , с выхода компаратора 5 сигнала нет, формирование пилообразного напряжения не происходит,Генератор начинает работать, когда формируются импульсы опорной частоты (фиг.20.). При этом с прямого выхода триггера 8 на первый вход элемента И 9 поступает разрешающий сигнал (фиг.2 Е), а с инверсного выхода на первый вход элемента И 7 запрещающий сигнал (фиг.20). С блока 6 регулирования амплитуды на первый вход компаратора 5.поступает сигнал, определяющий значение амплитуды пипообразного напряжения.С формирователя 11 импульсов- опорной частоты через открытый элемент И 9 на суммирующий вход реверсивного счетчика 1...

Номер патента: 1239847

Опубликовано: 23.06.1986

Авторы: Платонов, Сокирко, Сорокин, Тарасов

МПК: H03K 5/01

Метки: дребезга, защиты, контактов, логической

...и высокий уровень с его выходаустановится на втором входе КБ-триггера 5. В результате, устройство логической защиты от дребезга контактов установится в исходное состояниеи будет готово к работе,При включении однополюсного выключателя 1 его контакты замыкаются,и как только в самом начале дребезга контактов при замыкании потенциал на первых входах КЯ-триггера.5и элемента И-НЕ 8 станет равныйнулю, то КБ-триггер 5 установитсяв единичное состояние и высокийуровень с ервой выходной сигнальнойшины 6 поступит на второй вход элемента И-НЕ 8. Так как в результатедребезга контактов при замыкании напервых входах КЯ-триггера 5 и элемента И-НЕ 8 появится хаотическичередующийся то высокий; то низкийуровень входного сигнала, то в моменты совпадения...

Номер патента: 1239848

Опубликовано: 23.06.1986

Авторы: Бондарев, Быстров, Кулешов, Табакаев

МПК: H03K 5/04, H03K 5/156

Метки: импульсов, формирования

...раз накапливается значение импульсов с второго генератора 22 за период следования информационных им пульсов, а в сдвиговом регистре 23 информация о содержимом этого периода с дискретностью, равной частоте второго генератора 22. Вьгходные разряды второго счетчика 8 производят опрос входов мультиплексора 24, тем самым подключая соответствующий разряд сдвигового регистра 23 к первому входу второго элемента И 2.В случае необходимости изменения частоты входной последовательности импульсов, оператор наибирает соответствующую функцию изменения частоты на входных шинах 25 подачей на одну из шин уровня логической "1", далее оператор подает на шину 15 уггравляющий сигнал (фиг.2 гг) "Изменение". С появлением сигнала "Изменение" гервым импульсом с...

Номер патента: 1239849

Опубликовано: 23.06.1986

Автор: Григайтис

МПК: H03K 5/13

Метки: времени, двух, импульсов, сдвинутых, формирователь

...выход которого являетсявторым выходом формирователя, вторая обкладка второго конденсаторасоединена с общей шиной, о т л и -ч а ю щ и й с я тем, что, с цельюрасширения функциональных возможносьтей и повьппения помехоустойчивости,в него введены четвертый элементИ-НЕ, третий конденсатор и второйэлемент НЕ, вход которого соединенс входной шиной и первым входом50четвертого элемента И-НЕ, а выход -с первой обкладкой третьего конденсатора и вторым входом четвертогоэлемента И-НЕ, выход которого соединен с вторым входом второго эле"55мента И-НЕ, вторая обкладка третьегоконденсатора соединена с общейшиной.Тираж 816 Подписное Изобретение относится к импульснойтехнике и может. быть использовано врадиоэлектронных устройствах для формирования двух...

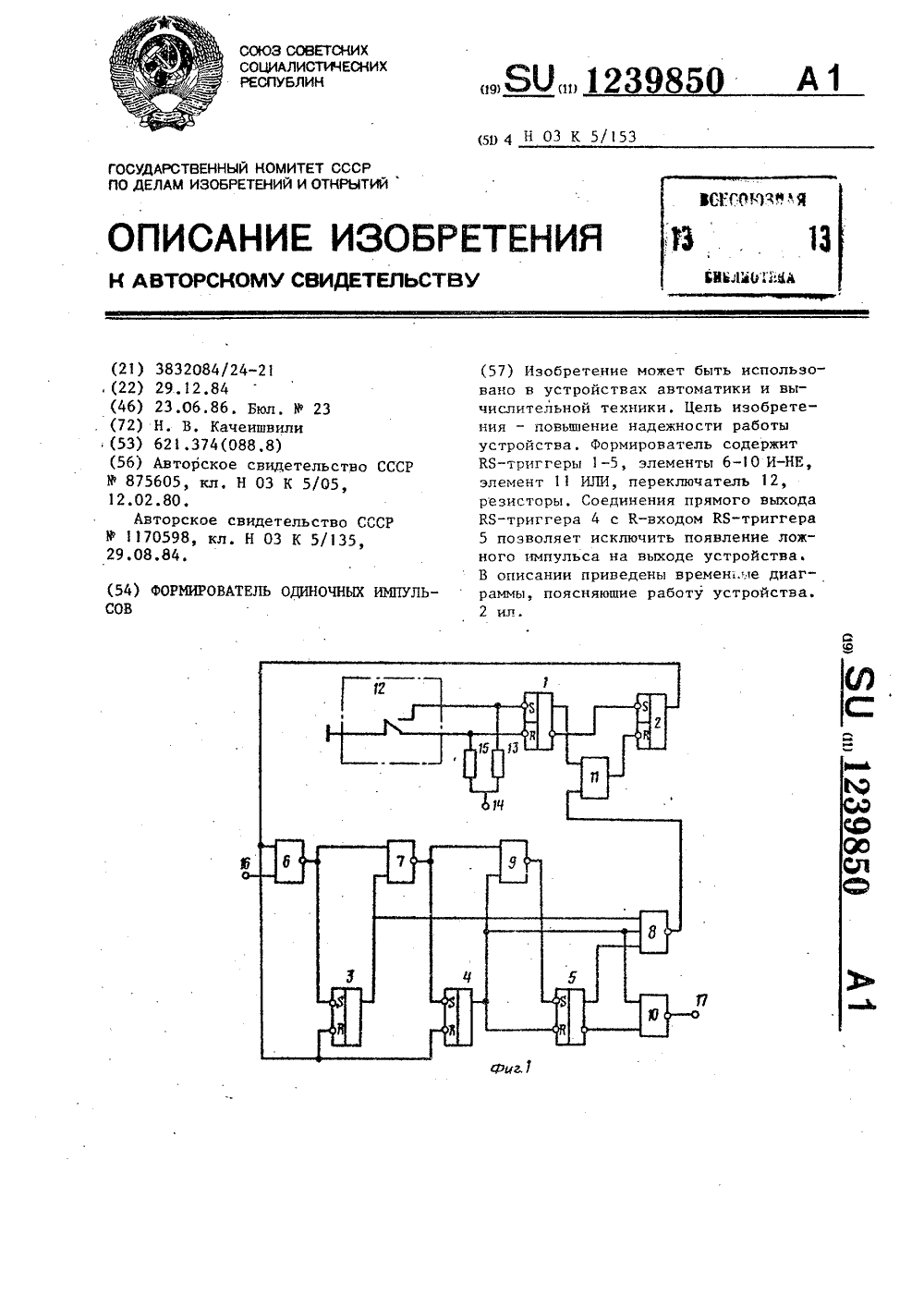

Номер патента: 1239850

Опубликовано: 23.06.1986

Автор: Качеишвили

МПК: H03K 5/153

Метки: импульсов, одиночных, формирователь

...выходного импульса) размыкании второгоконтакта и замыкании первого кон "ак-та триггер 1 (фиг . 2 й) устана ливается в единичное состояние. Едицичнь 1 й уровень с прямого выхода триггерачерез элемент 11 поступает на. г ь.) К-вход триггера 2, на Б-вход ко-орого поступает нулевой уровень с инверсного вьгхода тр тгера 1, в результате чего триггер 2 (фиг. 26) устанавливается в единичное состояние. разрешая прохождение импульсов с шины О (фиг. 2 ) через элемент 6.Положительный импульс с шины 6 проходит через первый элемент 6 и устанавливает в единичное состояние О триггер 3 (фиг. 2 Р), который разрешает прохождение импульсов с шины 6 через элемент 7, Нулевой импульс с шины 16 проходит через элемент 7 и устанавливает в единичное состояние...

Номер патента: 1239851

Опубликовано: 23.06.1986

Автор: Бугаенко

МПК: H03K 5/156

Метки: импульсов, огибающей, серии, формирователь

...импульсы формирователя 3 устанавливают триггер 7 н состояние 1 11 (фиг, 30), вследствие чего на элемент И 5 подается сигнал разрешения, и импульсы формирователя 3 приходят на первый вход 6 триггера 2, устанавливая его в состояние "1",51 1На выходах триггера 2 Формируютсясигналь, соответствующиеостояниюпреньшение н канале (фиг. 3 Э) .Если оцна из полуволн сигналаконтрольной частоты не достигла порога срабатывания 11 (фиг. ЗО), то винтервале ожидания, отсчитываемом отначала предыдущего импульса превышения, импульса превышения нет, Навыходе блока 1 задержки через время . после запуска появляется корот"кий импульс (фи . Зг), который поступает на вход 12 триггера 7 и вход13 триггера 2 и сбрасывает их в положение "О", С входа 9...

Номер патента: 1239852

Опубликовано: 23.06.1986

Авторы: Гордиенко, Меус, Овчинников, Смирнов

МПК: H03K 5/19

Метки: длительности, импульсов, селектор

...определяет заданную длительность селектируемого импульса. Напряжение с генератора 1 линейно изменяющегося нжряжения поступает на детектор 2 заданного уровня, который при превьшении установленного порога формирует на выходе единичный сигнал, Величина порога выбирается такой чтобы напряжение на выходе генератора 1 достигало этой величины за время, 50 55 реэ инвертор 5 установит триггер Э в исходное состояние, На прямом выходе триггера 3 установится нуль формирование выходного импульса, по длительности равного входному, закончится. Устройствоготово к работе Таким образом, на первый выход устройства проходят импульсы, длительность которых меньше заданной равное времени задержки элемента 4задержки. ГенераторзапускаетсяПередним фронтом...

Номер патента: 1239853

Опубликовано: 23.06.1986

Автор: Кощеев

МПК: G05B 1/01, H03K 5/24

Метки: сравнения

...3 и 20 4 производится сброс информации. С этой целью с помощью ключевых элементов 21 и 22 снимают опорное напряжение со всех шин строчной и вертикальной разверток. При этом происходит 25 процесс инжекции зарядов со всех ячеек матрицы. Затем на шины строчной развертки и связаиные с ними электроды матрицы 3 и 4 коммутаторы 17 и 18 на короткое время подается опор-зо ное напряжение Бо . После заряда электродов до опорного напряжения они отключаются от источника 16 опорного напряжения коммутаторами 17 и 18, При этом шины вертикальной развертки З остаются под потенциалом, большим Ц . Число носителей зарядов в каждом элементе матриц 3 и 4 будет пропорционально его освещенности.Весь накопленный заряд хранится40под электродами, которые...

Номер патента: 1239854

Опубликовано: 23.06.1986

Авторы: Деревянко, Калашников, Калашникова

МПК: H03K 17/00

Метки: клавиатура, сенсорная

...элемен 35та б, переменное напряжение, поступающее на второй вход 15 сенсорногоэлемента 6, удерживает полевой тран-.зистор 12 с индуцированным каналом воткрытом состоянии и, следовательно,40уровень понижения логического 11011на первом входе элемента И 17, запрещающий прохождение от мультиплексора 5 импульсов опроса сенсорной45клавиатуры. Прикосновение операторак сенсорной площадке 11, т.е. к входу13 сенсорного элемента б, уменьшаетпеременное напряжение на затворе полевого транзистора 12 с индуцирован 50ным каналом, вызывая его закрывание .и появление на первом входе элементаИ 17 уровня напряжения логической11 111 . Теперь при появлении на второмвходе элемента И 1 7 импульса опросамультиплексора 5 этот импульс пройде т55на выход...

Номер патента: 1239855

Опубликовано: 23.06.1986

Авторы: Глазенко, Пискарев, Синицын, Томасов

МПК: H03K 17/60

Метки: ключ, транзисторный

...КПД предлагаемого транзисторного ключа вышее, чем у известньж транзисторньж ключей за счет уменьшения мощности, рассеиваемой на силовом транзисторе во включенном состоянии и при выключении. 45 50 55 го через резистор 24 соединен с эмиттером третьего транзистора 23.Блок 7 задержки содержит пороговый элемент 25, конденсатор 26 и резистор 27, причем выход порогового элемента 25 соединен с выходом блока 7 задержки, первый вход которого через резистор 27 подключен к входу порогового элемента 25 и первому выводу конденсатора 26, .второй вывод которого соединен с вторым входом блока 7 задержки.Элемент ЗАПРЕТ 8 выполнен на двух элементах И-НЕ 28 и 29, причем выход первого элемента И-НЕ 28 соединен с выходом элемента ЗАПРЕТ 8, первый вход...

Номер патента: 1239856

Опубликовано: 23.06.1986

Автор: Бойков

МПК: H03K 19/02

Метки: логический, модуль

...сигналов навходах элементов ИЛИ 7-9 на выходе,13 модуля будет сигнал логическогонуля,В режиме "Наладка" управляющийвход 5 модуля отключен от схемыуправления, а на управляющий вход 4модуля подается сигнал логическойединицы, Тогда на выходе 13 модулябудет сигнал. логического нуля.Для включения исполнительногоэлемента на управляющий вход 5 нодается сигнал логического нуля, которыйпроходит на выход блока 6 согласования и вызывает появление логическойединицы на выходе 13 модуля. Входыэлемента ИЛИ 9 являются исключающими. Для исключения встречного включения исполнительных элементов автомата в режиме Наладкана всевходы элемента ИЛИ 9 соответствующего модуля подаются сигналы логической ециницы. Элементы 10 задержки используется для реализации...

Номер патента: 1239857

Опубликовано: 23.06.1986

Авторы: Гоцаков, Чечин

МПК: H03K 21/40

Метки: контролем, счетное

...- 3-9счетчика 2 будут логические "0",которые поступают на вторые входыэлементов ИСКЛЮЧАЮЩЕЕ ИЛИ 6-26-4,Так как в старших а разрядах 3-4 -3-6 основного счетчика 1 находятся.кули, то на выходах элементов ИСКЛЮ 5 О ЧА 1 Г 1 ИЕЕ-ИЛИ 6-2 - 6-4 будут нули,которые поступают на входы многовходового элемента ИЛИ-НЕ 5. Тогда навыходе элемента ИЛИ-НЕ 5 будет логическая "1" и при логической "1" на55 выходе элемента И 4 на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6-1 будет "0",что свидетельствует о правильностиРаботы устройства. При поступлении3следующего 2 -го импульса счета младшие и разрядов 3- и 3-3 основного счетчика 1 обнуляются и "1" записывается в и +1-й разряд 3-4 счетчика 1, а н малоразрядном счетчике будет записано число, равное двум импульсам,...

Номер патента: 1239858

Опубликовано: 23.06.1986

Автор: Посашко

МПК: H03K 23/00

Метки: делитель, частоты

...состояния 1,0,0,1 соответ ственна (фнг.21, При смене логических состояний на тактовых шинах,т.е. при С= и С =Озамыкаотся ключи2 и 3 и размыкаются ключи 1 и 4, Приэтом замыкается положительная обратО ная связь (ПОС инвертара 9, на выхс3 12398 де 1 которого фиксируется состояние логического 0". На выходе устройства устанавливается тоже логический 0, который фиксируется при замыкании ПОС инвертора 10 н мо. мент, когда на тактовых шинах возобновится состояние С = О, С= 1. По фронту следующего тактового импульса опять произойдет смена логического состояния на выходе Я. 10Таким образом, устройство осуществляет деление на два входной тактовой частоты.При совпадении логических состоя" ний на тактовых линиях С и - , вызы ваемых, например,...

Номер патента: 1239859

Опубликовано: 23.06.1986

Авторы: Галкин, Глеков

МПК: H03K 23/66

Метки: делитель, перестраиваемый, частоты

...элемент И 9 нулевой уровень поступает на перньп вход элемента ИСКЛЮЧАЮЩЕЕ ИГИ 6, а на его второй вход с шины 10 поступает входной сигнал, Таким образом, с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 на С-вход О -триггера 4 на счетный вход счетчика 1 поступает прямой входной сигнал.Допустим, что в начальный момент времени счетный триггер 11 находится в единичном состоянии. Поэтому счетчик 1 переключается по спаду входного импульса. Состояние счетчика 1 (код на его выходе) постоянно сравнивается на элементе 2 с кодом, поступающим по шине 3. При равенстве указанных кодов на выходе элемента 2 формируется фронт импульса, переключающий счетчик 1 из режима счета в режим параллельной записи и опрокидывающий счетный триггер 11 в нуле- вое состояние. Это...

Номер патента: 1241226

Опубликовано: 30.06.1986

Авторы: Быков, Володарский, Медведев

МПК: G06F 7/00, H03K 19/23

Метки: логический, многофункциональный, элемент

...И 2 через восьмой ключевой элемент 12, выход третьего эле- фмента И 3 соединен с четвертым выходом 21 устройства через девятый клю",.чевой элемент 13, а выход элементаИЛИ 4 подключен к пятому выходу 22устройства через десятый ключевойэлемент 14.Управляющие входы 23 ключевых элементов соединены с соответствующимиуправляющими входами устройства,Многофункциональный логический . 50элемент работает следующим образом. Под действием управляющих сигналов, подаваемых на входы 23 управле. ния, ключевые элементы переключают информационные входы, а также выходы логических элементов, настраивая многофункциональный логический элемент на выполнение той или иной логической функции.Примеры выполнения некоторых логических функций представлены в таблице...

Номер патента: 1241422

Опубликовано: 30.06.1986

Авторы: Арутюнян, Мкртчян

МПК: H03K 3/02

Метки: генератор, многоканальный, релаксационный

...его выход - с входам (1+0/2-1)-го канала, Четвертые входы мажоритарньгх элементов 1 всех каналов объединенымежду собой и соединены с шиной 5управления режимом, а пятые входы -к аналогичной второй шине 6,Выходы инверторов 4.1, 4.24.И являются соответствующими выходами Вых.1, Вых,2 Вых.М генератора.Многоканальный релаксационный генератор работает следующим образом.При приложении к одной (любой)из шин 5 и 6 управления реяямом потенциала логической единицы, а кдругой шине - потенциала логического нуля мажоритарнЫе элементы 1 с логикой 3 иэ 5 настраиваются на логические функции мажоритарных элементов 2 из 3 (2-5). Это позволяет после включения питания на выходах генератора формировать симметричные прямоугольные многоканальные импульсы,...

Номер патента: 1241423

Опубликовано: 30.06.1986

Автор: Попович

МПК: H03K 3/023

Метки: измерительный, частоту

...транзисторе, сток и исток которого вместе с конденсатором 3 включены в обратную связь операционного усилителя, входящего в состав интегратора 1. При этом выход выходного повторителя через переменный резистор 14 соединен с общей шиной, а средняя точка переменного резистора 14, через второй уровня 7, что значительно улучшаетлинейность преобразования. 1 ил,грезистор 5 подключена ко входуопорного напряжения таймера.Устройство работает следующим образом.При включении источников питанияна выхоце интегратора устанавливается напряжение близкое к нулю, Этонапряжение меньше порога срабатывания компаратора 6 низкого уровня. О Последний при этом срабатывает,триггер 5 управления переключаетсяи на выходе таймера 4 устанавливается вьк окий...

Номер патента: 1241424

Опубликовано: 30.06.1986

Автор: Климов

МПК: H03K 3/037

Метки: триггерное

...состоянии "0". Примем также, чтона входе 8 (Р 1) имеется сигнал "1",а на входе 10 (Р 2) - сигнал "0". Висходном состоянии на выходах элементов 13-15 имеется сигнал "0", навходе запрещения коммутации В импульсного ключа 12 также имеетсясигнал "0",Устройство работает следующим образом.В исходном состоянии на входе 8 (Р 1) имеется сигнал "1", а на входе 10 (Р 2) - сигнал "0". Импульс, поданный на вход 9 (С 1), коммутируется на второй выход ключа 12, поступает на вход Б триггера 1 и переключает его в состояние , на выходе 6 триггера 1 формируется фронт импуль са. Сигнал "1" со входа 8 (Р 1) и с выхода триггера 1 формируют сигнал . "1" на выходе элемента 5, который.ности. 40 45 0 5 20 25 30 35 проходит через элемент 13 на...

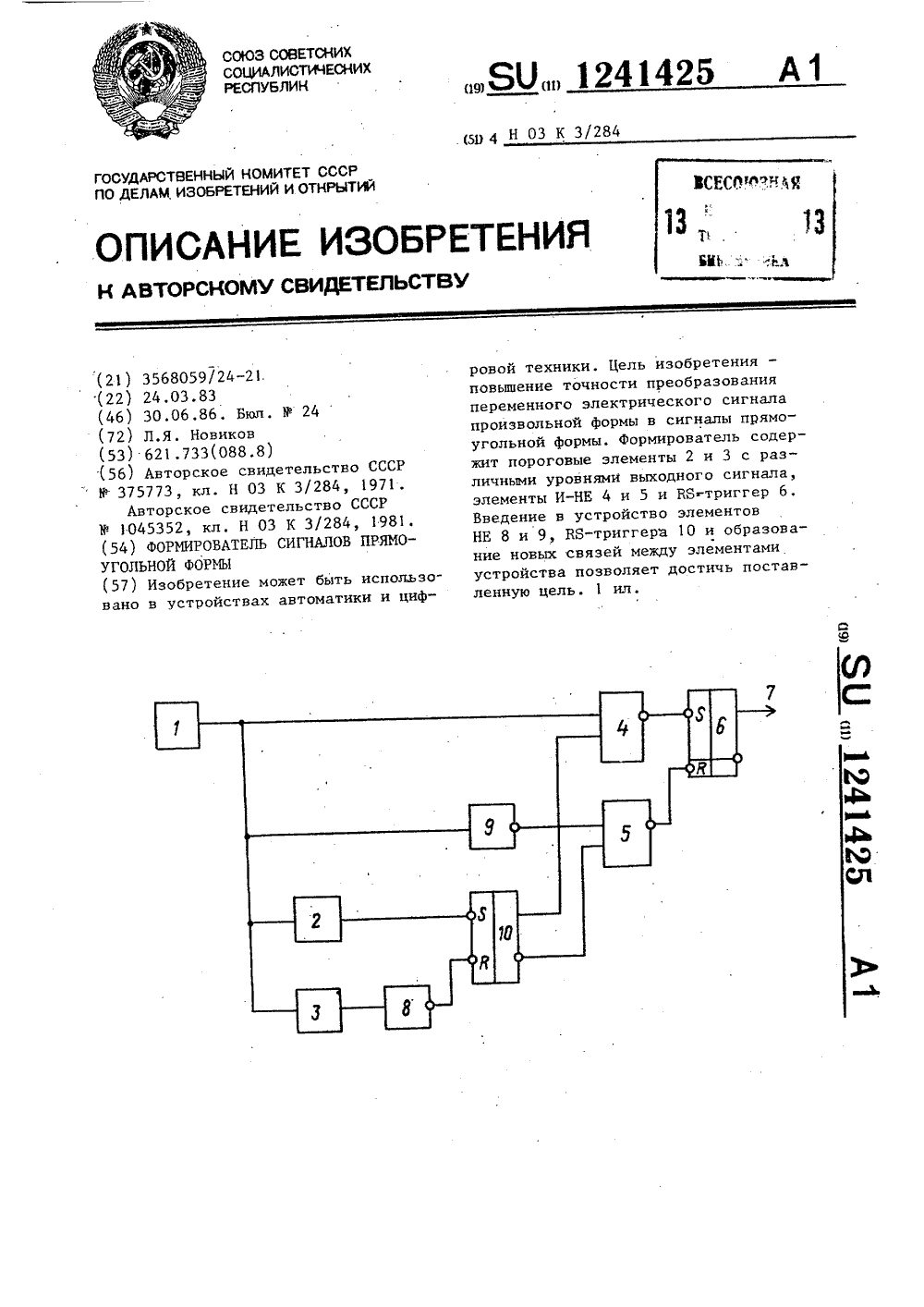

Номер патента: 1241425

Опубликовано: 30.06.1986

Автор: Новиков

МПК: H03K 3/284

Метки: прямоугольной, сигналов, формирователь, формы

...сигнала происходит также увеличение уровня сигналов и на выходах пороговых элементов 2 и 3. При возрастании входного сигнала до уровня, отличающегося от порога переключения триггера 10 менее, чем на величину порога первого порогового элемента 2, на выходе первого порогового элемента 2 сигнал становится единичным и прекраЩает удерживать в единичном состоянии по Б входу ВБ-триггер 1 О..Дальнейший рост уровня входного сигнала приводит к тому, что при достижении им порога переключения элемента 4 И-НЕ на выходе последнего формируется нулевой сигнал, который переключает в единичное состояние124425по Б-входу ВБ-триггер 6. Одновременно с этим нулевой сигнал оказывается и на выходе элемента 9 НЕ, Однако этот сигнал не изменяет состояния ,...

Номер патента: 1241426

Опубликовано: 30.06.1986

Авторы: Коробкин, Фридман

МПК: H03K 3/28, H03K 5/01

Метки: импульсов, тактовых, формирователь

...первый и второй выводы которого подключены к базам соответственно первого и второго транзисторов токового переключателя 2, база первого транзистора которого через конденсатор 15 соединена с выходом кварцевого генератора 1, база второго транзистора токового переключателя 2 соединена с катодом первого диода 13, анод второго диода 14 соединен с положительной шиной источника питания и входами установки в нуль счетных триггеров 5 и 6, счетные входы которых подключены через соответственно первый и второй инверторы 11, 12 к первому и второму выходам токового переключателя 2, счетный вход соответствующего счетного триггера 5 подключен к первым входам соответствующей пары элементов 7, 8 (9, 10) И, вторые входы которых подключены соответственно...

Номер патента: 1241427

Опубликовано: 30.06.1986

Авторы: Жуковский, Лукьяненко, Людвигов, Сапрыкин, Тулункин

МПК: H03K 3/286

Метки: триггер

...регенеративный переходный процесс, но в обратном направлении. В результате оба транзистора 1 и 2 оказываются закрытыми, т,е, схема возвращается в исходное состояние. Так как основной транзистор 1 не был в области насыщения, а вспомогательный транзистор 2 хотя И находился в:насыщении, но работал с небольшим коллекторным током, близ. ким к току базы основного транзистора 1, переходной процесс выключения оказывается очень коротким, а обычный для триггера этап задержки рассасывания практически отсутствует. Следовательно, управляющие сигналы переключения могут иметь значительно, большую частоту повторения без нарушения работы устройства.Количественный анализ предлагаемо; го решения проводится с использованием уравнений модели по...

Номер патента: 1241429

Опубликовано: 30.06.1986

Автор: Турченков

МПК: H03K 3/2893

Метки: триггер

...через диод 10 к базе транзистора,подэапирая его, в результате токэмиттера транзистора 8 уменьшается,а это приводит к уменьшению токачерез резистор 7 и увеличению токачерез пороговый элемент 2, коллектортранзистора 1, резистор 6, базуэмиттер и коллектор транзистора 3,к увеличению тока через диод 1 О,уменьшению тока эмиттера транзистора 8, к. увеличению тока через пороговый элемент 2 и т,д.,т.е. развивается релаксационный процесс, послекоторого транзисторы 1 и 3 входят врежим насьпцения, а транзистор 8 запирается (для надежного обеспечениязапертого состояния транзистора 8последовательно с его эмиттером можно включить один или несколько кремниевых диодов, не показанных нафиг. 1),При этом ток от входа 5 резистора 4 является суммой токов...

Номер патента: 1241430

Опубликовано: 30.06.1986

Автор: Степанюк

МПК: H03K 3/30

Метки: магнитный, мультивибратор

...резко возрастает скорость нарастания коллекторного тока (моментна диаграммах фиг. 3 и 4). С этого момента в схеме начинаются процессыбыстрого этапа работы, завершающегося переключением плеч мультивибратора. С началом этого этапа нарастание коллекторного тока открытого переключающего транзистора 1 происходит,за счет увеличения скорости нарастания индуктивной составляющей тока -составляющаяпереходит в составо1 О ляющую (Ь +Ь ), скорость нарастаниякоторой обеспечивает быстрое достижение стартового значения тока ( )стартсердечника трансформатора 6, послечего начинается перемагничивание по следнего, а развиваемое на вторичнойобмотке 1.1 напряжение вызывает в цепиуправляющего электрода тиристора 3ток, приводящий к его включению...
