H03K — Импульсная техника

Номер патента: 864502

Опубликовано: 15.09.1981

Авторы: Корчагин, Музыков, Петухов

МПК: H03K 3/286

Метки: триггерное

...3 И-НЕ и с первым входом элемента И-НЕ; выход которого соединен со входом интегрирующего элемента 14, выход которого соединен с третьим входом установки в "О" триггера 4, прямой выход которого соединен с первцми входами элементов 2 и 9 И-НЕ, выход последнего из которых соединен со входом интегрирующего элемента .13, выход которого соединен с первым входом установки в "1" триггера 4, второй вход установки н "1" кото- рого соединен со вторым входом элемента 5 И-НЕ, с выходом элемента 2 И-НЕ и со вторым входом установки н фО" триггера 1, второй вход установки в."1". которого соединен со вторым входом элемента 2 И-НЕ, с выходом элемента б И-НЕ и с третьим входм установки н ".1" триггера 4, выходы элемЕнтон 11, 12 И-НЕ. соединены...

Номер патента: 864503

Опубликовано: 15.09.1981

Автор: Саакян

МПК: H03K 3/29

Метки: счетный, триггер, троичный

...транзисторов 33, 36, 39 подключены к источнику Ев. Коллектор второго слева транзистора 32 в,ПТ 5 соединен с коллектором первого слева транзистора 34 в ПТб. Коллектор третьего слева транзистора 33 в ПТ 5 соединен с коллектором второго слева транзистора э 5 35 в ПТб и с коллектором первого слева транзистора 37 в ПТ 7. Коллектор последнего слева транзистора 36 в ПТб соединен с коллектором второго слева транзистора 38 в ПТ 7, Коллектор пер- щ вого слева транзистора 31 в ПТ 5 соединен с коллектором последнего слева транзистора 36 в ПТ 6. Коллектор последнего слева транзистора 39 в ПТ 7- .соединен с коллектором первого слева ранэистора 34 в ПТ 6, Базы выходныхранэисторов 40-45 соответственно через резисторы 46-51 подключены к общей шине, а...

Номер патента: 864504

Опубликовано: 15.09.1981

Авторы: Быстров, Николаев, Стеганов

МПК: H03K 3/53

Метки: заряда, конденсатора, накопительного

...выпрямитель умножнтель напряжения, обра. зованный двумя цепочками, каждая из которых состоит нз последовательно соединенных диода5 и конденсатора, причем анод диода одной и ка. тод диода другой цепочек соединены через пер. вую фазную обмотку трехфазного источника переменного тока, и накопительный конденсатор, подсоединенный через диод к вентильноконденсаторному мостовому выпрямителю-умно. жителю, вторая и третья фазные обмотки трехфазного источника переменного тока включены в накрестлежащне плечи вентильно-конденсаторного мостового выпрямителя - умножителя15 напряжения между свободными обкладками конденсаторов цепочек и выводами первой фаэной обмотки, при этом вторая и третья фазные обмотки соединены встречно по отношению к первой...

Номер патента: 864505

Опубликовано: 15.09.1981

Авторы: Скворцов, Тиунов

МПК: H03K 3/53

Метки: амплитуды, импульсов, умножения

...устройства,кроме оконечного, второй вывод резисторасоединен с базой транзистора последующегокаскада,На чертеже цриведена принцинизльная электрическая схема устройства для умноженияамплитуды импульсов,Устройство. содержит входную шину 1, Нкаскадов, каждый из которых состоит из транзис.тора 2, конденсатора 3, резистора 4 и диода 5, ивыходную шину 6,В исходном состоянии конденсаторы 3 всехкаскздов лредварительно заряжены от низко.вольтного источника каким-либо способом, например, через последовательно соединенные эз.рядные ключи.При нодаче на входную шину .1 имцульсаположительной полярности транзистор 2 первого каскада открывается, и конденсатор.3 начи.нает разряжаться через резистор 4 и нереходбеэа-змиттер .транзистора 2. второго...

Номер патента: 864506

Опубликовано: 15.09.1981

Авторы: Быстров, Николаев

МПК: H03K 3/53

Метки: генератор, импульсов

...получить разрядный импульс,амплитуда которого в 5, 4 раза превосходитамплитудное значение фазового напряжения источника, Это обеспечивает значительное улучшение удельных энергетических показателей генератора.На фиг. 1 представлена принципиальнаяэлектрическая схема генератора импульсов, нафиг, 2 - вариант построения данного генератора,ЗоГенератор импульсов содержит трехтраэныйисточник 1 переменного тока, фаэные обмот.ки 2 - 4 которого выполнены с отдельнымивыводами, и две диодно-конденсаторные ячей.ки, состоящие иэ диода 5, конденсатора 6,конденсатора 7 и диода 8, и рабочие электроды 9, 10, при этом одна иэ обкладок.кон.денсатора 6 связана с анодом диода 8 черезфазную обмотку 2 трехфазного источника переменного тока, а одна из...

Номер патента: 864507

Опубликовано: 15.09.1981

Авторы: Басанько, Волков, Закревский, Пшеничный, Слабодкин

МПК: H03K 3/53

Метки: заряда, конденсаторов, накопительных, реализации

...трех трансформато. ров 2 - 4, вторичные обмотки которых подсоединены через три выпрямителя 5-7 к трем накопительным конденсаторам 8-10, три коммутатора 11 - 13, шунтирующих первичные обмот. кн трансформаторов, блок 14 управления ком. мутаторами и генератор 15 тактовых импуль.сов.Устройство работает следующим образом.Первоначально коммутаторы 11 - 13 эамкнуты и, следовательно, первичные обмотки трансформаторов 2-4 эакорочены. Напомним, что общий ток на выходе источника тока 1 остается неизменным независимо от положения коммутаторов 11 - 13, В момент времени, который будем считать эа О (начало отсчета), генератор тактовых импульсов подает первый синхрониэирующий импульс на вход блока управления коммутаторами, после чего блок управления...

Номер патента: 864508

Опубликовано: 15.09.1981

Авторы: Иванников, Романов, Сериков, Синайский

МПК: H03K 3/53

Метки: зарядки, конденсатора, накопительного

...напряжению на заряжающем. ся накопительном конденсаторе 5. Следователь.но, при отсутствии насыщения в магнитопроводе дополнительного электромагнита 9, маг.нитная индукции в немагнитном зазоре допол.нительного электромагнита 9 прокорциональканапряжению на заряжающемся накопительномконденсаторе 5, Через вход датчика Холла 2протекает ток, пропорциональный токуь заряд.ки накопительного конденсатора 5. Поэтомуна выходе датчика Холла 12 наводится ЭДС,величина которой нропорциоиальна произведению напряжения и тока заряжающегося накопительного конденсатора 5, т.е. пропорцио.калька мощности зарядки накопительного кон.денсатора 5, Сигнал с выхода датчика Холла12 усиливается усилителем 13 постоянноготока, а ток протекает по обмотке...

Номер патента: 864509

Опубликовано: 15.09.1981

Авторы: Быстров, Николаев

МПК: H03K 3/53

Метки: генератор, импульсов

...и 12 подключены к клеммам 9,3 и 10,3 соответственно.При рассмотрении электромагнитных процес.сов в генераторе импульсов, в целях упрощения, рассмотрим работу генератора в режимехолостого хода, т,е. при разведенных рабочихэлектродах.Пусть в исходный момент времени напряжение фазной обмотки связанной с входнойклеммой 1 равно нулю и в последующие моменты времени возрастает и положительнымпотенциалом приложено к входной клемме 4,а напряжение фазной обмотки, связанной свходной клеммой 2 положительным потенциа.лом, приложено к входной клемме 2, Тогдачерез 90 эл. град, до фазного напряжения будет заряжен конденсатор 6, а через 300 эл, град.линейное напряжение фазных обмоток, связан.ных с входными клеммами 1, 3, достигнетмаксимума и...

Номер патента: 864510

Опубликовано: 15.09.1981

Автор: Филиппов

МПК: H03K 3/53

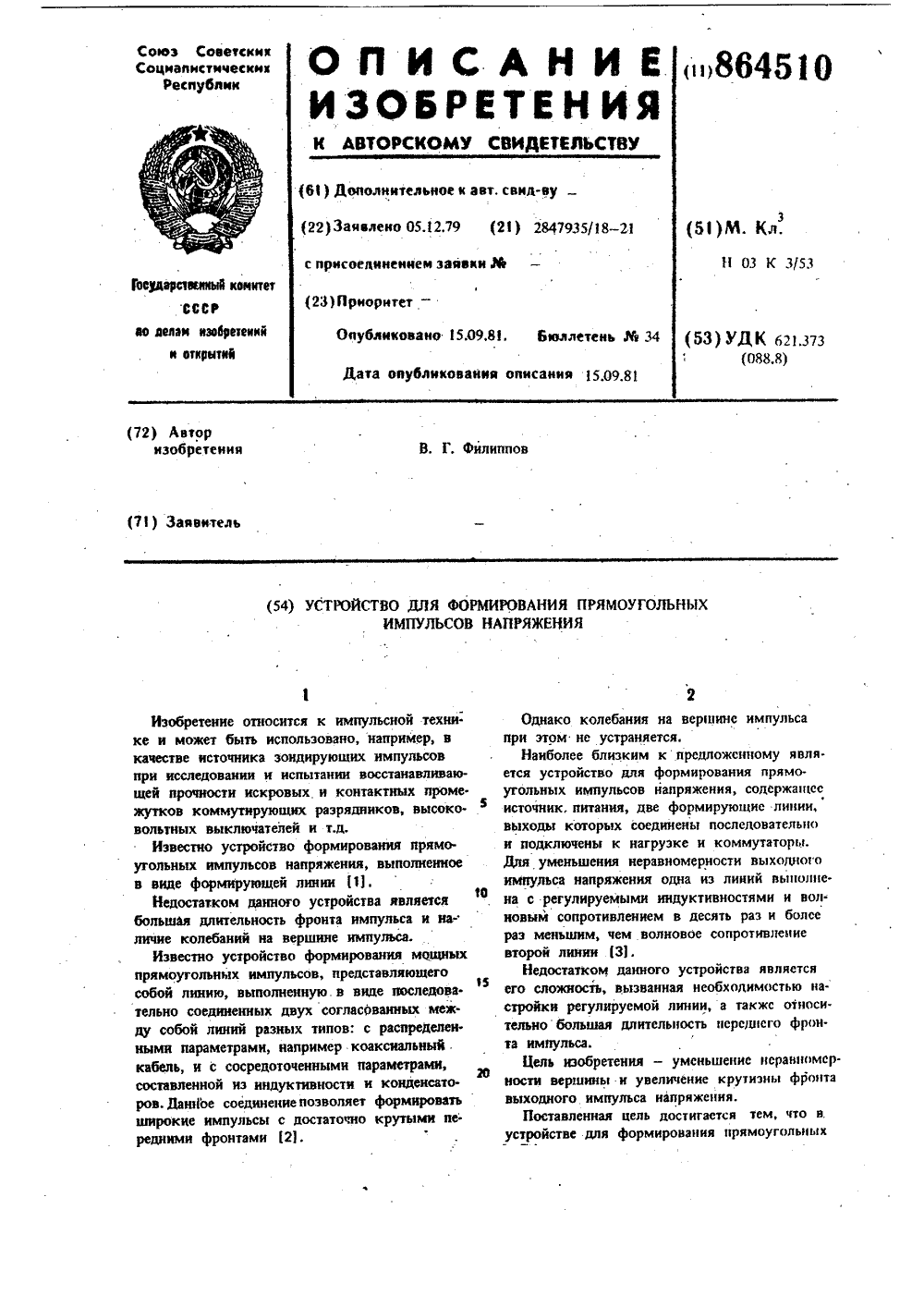

Метки: импульсов, прямоугольных, формирования

...К выходу устройства подключен испытуемый объект 7.Устройство работает следующим образом.После зарядки от источника 6 питания че.реэ зарядные резисторы 5 и резисторы 4-1, 4 - 2 конденсаторов 1, замыкаются коммутаторы 3- и 3-7. При этом на резисторах 4 - 1 и 4-2 формируются импульсы напряжения. В результате к испытуемому объекту прикладывается сумма напряжений на резисторах 4-1 и 4-2. Результирующее напряже.ние отлйчается увеличенной крутизной и повышенной стабильностью вершины импульса. Устройство для формирования прямоугольныхимпульсов напряжения, содержащее по край.ией мере.две искусственные линии, выходыкоторых соедизены последовательно и подклю.чены к нагрузке, .и коммутаторы, о т л ич а ю щ е е с я тем, что, с целью уменьшения...

Номер патента: 864511

Опубликовано: 15.09.1981

Авторы: Капишников, Ушаков

МПК: H03K 3/53

Метки: генератор, импульсов, наносекундных

...линийс разряднымипромежутками 2 и активную нагрузку 3, подсоединенную к выходной формирующей линии.Различием в емкостях формирующих линийобеспечивается последовательное срабатываниеразрядных промежутков, а различие двух соседних емкостей в 4 - 5 раз позволяет формировать импульсы с максимальной для даннойконструкции амплитудой. В качестве изолиру.ющей среды в формирующих линиях и рабочей среды в разрядных промежутках может бытьиспользована очищенная вода с удельным сопротивлением - О Ом см,Работа генератора осуществляется следующимобразом.Ко входу генератора прикладывается прямоугольный импульс высокого напряжения, в результате чего, ввиду различных величин электри.ческой емкости формирующих линий, происхо.днт перераспределение...

Номер патента: 864512

Опубликовано: 15.09.1981

Автор: Десятков

МПК: H03K 3/64

Метки: импульсов, регенератор

...ОЛостичь поставленную цель можно также тем, что выход логической памяти через ключ соединен со входом интегратора, а выход первого решающего устройства соединен с управ. ляющим входом ключа.На чертеже изображена структурная схема предлагаемого регенератора импульсов, содер. жащая усилитель 1 с управляемым коэффицн. ентом усиления, вход которого подключен к выходу интегратора 2, а выход усилителя 1 соединен с первыми входами первого и второ. го решающих устройств 3 и 4, ко вторым входам которых подключен выход источника 5 тактовых импульсов, выходы первого и второго решающих устройств 3 и 4 подключены к входам блока 6 памяти, выход которого соединен с интегратором 2 через первый источ. ник 7 тока, выход второго источника 8 тока...

Номер патента: 864513

Опубликовано: 15.09.1981

Автор: Чирков

МПК: H03K 3/64

Метки: генератор, импульсов

...принципиальная схема устройства.Устройство состоит из однопереходного транзистора 1, резистора 2 в цепи первой ба. зы, резистора 3 в цеди второй базы, времязада. ющеи цепи, которая содержит резистор 4, конденсаторы 5 - 8, Контакты герконов 9-11 подключены к точкам соединения конденсаторов,864513 аэ 7829/8 аж 991 Подписи ИИП иал НПП "Патент", г,Ужгород, ул.Проектная,4 а выходы кольцевого счетчика 12 подключены к соответствующим катушкам герконов3 - 15.Устройство работает следующим образом.При включении питания ток через катушку геркона 13 протекает и поэтому его контакт 9 замкнут. Остальные герконы обесточены, . Конденсатор 5 заряжается через резистор 4 ло напряжения, при котором происходит отпнра. ние однопереходного транзистора 1....

Номер патента: 864514

Опубликовано: 15.09.1981

Авторы: Гунбин, Краец, Мищенко, Овчаренко, Огранович

МПК: H03K 3/64

Метки: генератор, импульсов, серий

...которого связан с выходом генератора 3.Работа устройства заключается в следующем, 45В исходном состоянии тригегры 8, 12, 13находятсяЪ нуле", в счетчиках 4, 5, 9 записанысоответственно числа А В С При подачесигнала по шине пуска триггеры 8, 12, 13 ус.танавливаются в единичное, а делитель 34 час. утоты - в нулевое состояние. Импульсы генера.тора 1 поступают через открытые элементы И 2,. 3 соответственно в счетчики 4, 5. Через (2 - В,)импульсов генератора 1 (о - число разрядовсчетчиков 4, 5) переполняется счетчик 5, и им.пульс переполнения устанавливает триггер 8в нулевое состояние. Одновременно импульсомпереполнения через программирующий блок 7 в счетчик 5 заносится код Ва потенциаломтриггера 8 закрывается элемент И 3, Через(2" -...

Номер патента: 864515

Опубликовано: 15.09.1981

Авторы: Боз, Унгуряну

МПК: H03K 3/72

Метки: генератор, импульсов, многоканальный

...вход счетчика 1 тактов и начинают на полиять его, Информация со счетчика 1 тактов30 в параллельном коде подается на первьй блок 2 сравнения, второй и третий блоки 5,: 5 и, б 6 сравнения, где она сравнивается с кодами, задаваемыми датчиками 3, 4 4, 7,.7 кода числа тактов, кода времени задержки и кода длительности импульсов соответствен. но, Когда код счетчика 1 совпадает с кодом датчика 3, на выходе первого блока 2 сравнения появляется импульс. Он поступает на шину сброса счетчика 1 тактов и обнуляет его, подготавливая для формирования следующего им.40 пульса с выхода первого блока 2 сравнения, Кроме того, этот импульс поступает на установочные входы триггеров 9, , 9 г синхрониза.ции и ставит их в положение, приводящее к сбросу в нулевое...

Номер патента: 864516

Опубликовано: 15.09.1981

Авторы: Бойчук, Кужелюк, Осыка

МПК: H03K 3/78

Метки: импульсов, формирователь

...на своем выходе. Совпадение переднегофронта задержанного импульса с единичнымпотенциалом входного импульса на входах элемента И-НЕ 3 переключает триггер 4 по счетному входу. Нулевой перепад с прямого выхо 3 8чем олин иэ входов первого элемента И.НЕ илополнитсльного элемента И соединены междусобой, с входной шиной и установочными входами триггера и блока выделения первого импульса, счетный вход которого соединен с вы. холом элемента И, а выход подключен к одно.му вхолу третьего элемента И-НЕ и через вто.рой элемент задержки - ко второму входу дополнительного элемента И, выход дополнительного элемента И, через первый элемент задерж.ки подключен ко второму входу первого элемента И.НЕ, выход которого соединен со счетным входом триггера и с...

Номер патента: 864517

Опубликовано: 15.09.1981

Автор: Орехов

МПК: H03K 3/84

Метки: датчик, закону, импульсов, потока, пуассона, распределенных, электрических

...8, При сравнивании напряжений компаратор 5меняет свое состояние и запускает формирова.тель 6 импульсов, на выходе которого появляется импульс, соответствующий моменту появления случайного события, который поступаетна шину 15 выхода случайного потока, на входсдвига генератора псевлослучайной последова- дтельности импульсов, что приводит к появлениюнового случайного числа, на вход установки на.чального состояния генератора 4 экспоненциального напряжения и на блок 11 переключения.Затем процесс формирования импульса случай.ного потока повторяется. Число, содеряащеесяв реверсивном счетчике 8, определяет среднийпериод появления случайных импульсов,Процесс установления требуемой интенсив.ности потока и поддержания ее на заданномуровне...

Номер патента: 864518

Опубликовано: 15.09.1981

Авторы: Гаврилюк, Демьянчук, Квитка, Кожемяко

МПК: H03K 3/84

Метки: длительности, импульсов, переменной, последовательностей, формирования

...триггеруправления,элемент ИЛИ 2, суммирующий счетчик 3, опор.ный генератор 4, делитель 5 частоты, вентили 6,выяитающий счетчик 7, триггер. формирователь 8,делитель 9 частоты, элемент И О, дешифратор11, блбк 12 аналоговой памяти, аналоговыйключ 13, формирователь 14 импульсов, шины15-17.Устройство для формирования последователь.20ностей импульсов переменной длительности ра.ботает следующим образомПри появлении управляющего импульса нашине 15 триггер 1 управления устанавливаетсяв единичное состояние, а счетчик 3 обнуляется,251 ачиная с данного момента, в суммирующемсчетчике 3 последовательно во времени накапливаются импульсы с периодом повторения030где К, - коэффициент деления частотьь делителя 5. Период Т является также периодом...

Номер патента: 864519

Опубликовано: 15.09.1981

Автор: Зискин

МПК: H03K 4/02

Метки: формирователь, функциональный

...таким образом, что по достижении опре.деленного кода в счетчике элемент 2 управления осуществляет коммутацию очередной фиксированной частоты генератора 1 на входсчетчика 3, Этим самым изменяется скоростьизменения кодов счетчика 3,Эффективностьпредлагаемого устройствазаключается в том, что оно решает задачу фор.мирования сложных функциональных зависимостей, аппроксимируемых кусочно. линейнымобразом, при постоянной длительности элементарндй ступеньки на участках с разной крутизной,20 элемента переписи, входы которого подключенык выходам разрядов счетчика импульсов, а вы.ходы через блок памяти - ко входам цифцифро.аналогового преобразователя.На чертеже приведена структурная электрическая схема устройства.5Устройство содержит генератор 1...

Номер патента: 864520

Опубликовано: 15.09.1981

Автор: Медведев

МПК: H03K 5/007

Метки: демпфирующим, импульсных, колебательном, контуре, сигналов, устройством

...выходной шинам,введены в качестве демфирующего устройствзполевой транзистор и вторичная обмотка катушки индуктивности, подключенная выводомот средней точки к общей шине, а противоположными другими выводами - к стоку иистоку полевого транзисторз.На чертеже представлена схема преобразова.геля импульсных сигналов на колебательномконтуре с демпфирующим устройством.Преобразователь содержит катушку 1 индук;тивиости, конденсатор 2, полевой транзистор 3,входную 4, выходную 5 и общую 6 пншы ишину 7 управления. Первичная обмотка катуш.ки 1 и конденсатор 2 образуют колебательныйконтур, подключенный общими точками катушки 1 и конденсатора 2 между общф точ.кой входной 4 и выходной 5 шин и общей 6шиной, а вторичнзя обмотка катушки 1 индук.тивности...

Номер патента: 864521

Опубликовано: 15.09.1981

Авторы: Давиденко, Куликов, Руденко

МПК: H03K 5/00

Метки: импульсных, последовательностей, синхронизации

...последовательность импульсов Е(фиг, 2 в), поступа.ющая через инвертор 5 с первого выхода триг.гера-датчика 2. На вход 6 устройства, являющий.ся вторым входом триггера. датчика 4, поступают отрицательные импульсы второй синхронизируемой последовательности, например частоты Р 4(фнг. 2 г) . В исходном состоянии (время то,фиг, 2) на входной шине 1 устройства имеетсянизкий потенциал, поэтому на прямом выходеВЗ-триггера 7 и инверсном выходе ВЗ.триггера8, а следовательно, и инверсном входе ВЗ-триггера 9 и выходной шине 10 устройства (фиг. 2 д)высокиепотенциалы. На входной шине 3 устройства в исходном состоянии имеется высокий по.тенциал, Таким образом, на обоих входах ЙЗ.триггера 9 в момент времени то имеется высо.кий потенциал, а...

Номер патента: 864522

Опубликовано: 15.09.1981

Авторы: Воронов, Зимненко, Изотов

МПК: H03K 5/01

Метки: импульсов, формирователь

...и переменный резистор,соединенный с базой транзистора, введен тре.тий диод, анод которого соединен со вторым8645 1 О 20 25 ЗО 35 НИИПИ Заказ 7829/ ираж 991 Подписное Филиал ППП "Патент",г.ужгород, ул.Проектная выходом переменного резистора, катод - с катодом тиристора, а выходное плечо резистивно.го делителя напряжения выполнено на варисторе,На чертеже изображен формирователь импульсов,Формирователь содержит тиристор 1, соединенный последовательно с анодной нагрузкой 2между клеммами источника переменного на.пряжения 3, конденсатор 4, параллельно кото.рому подключен делитель напряжения, состоя.щий из варистора 5 и резистора 6, транзистор7, первый диод 8, катод которого соединен спервой обкладкой конденсатора 4, а анод - свыводом...

Номер патента: 864523

Опубликовано: 15.09.1981

Автор: Сисин

МПК: H03K 5/04

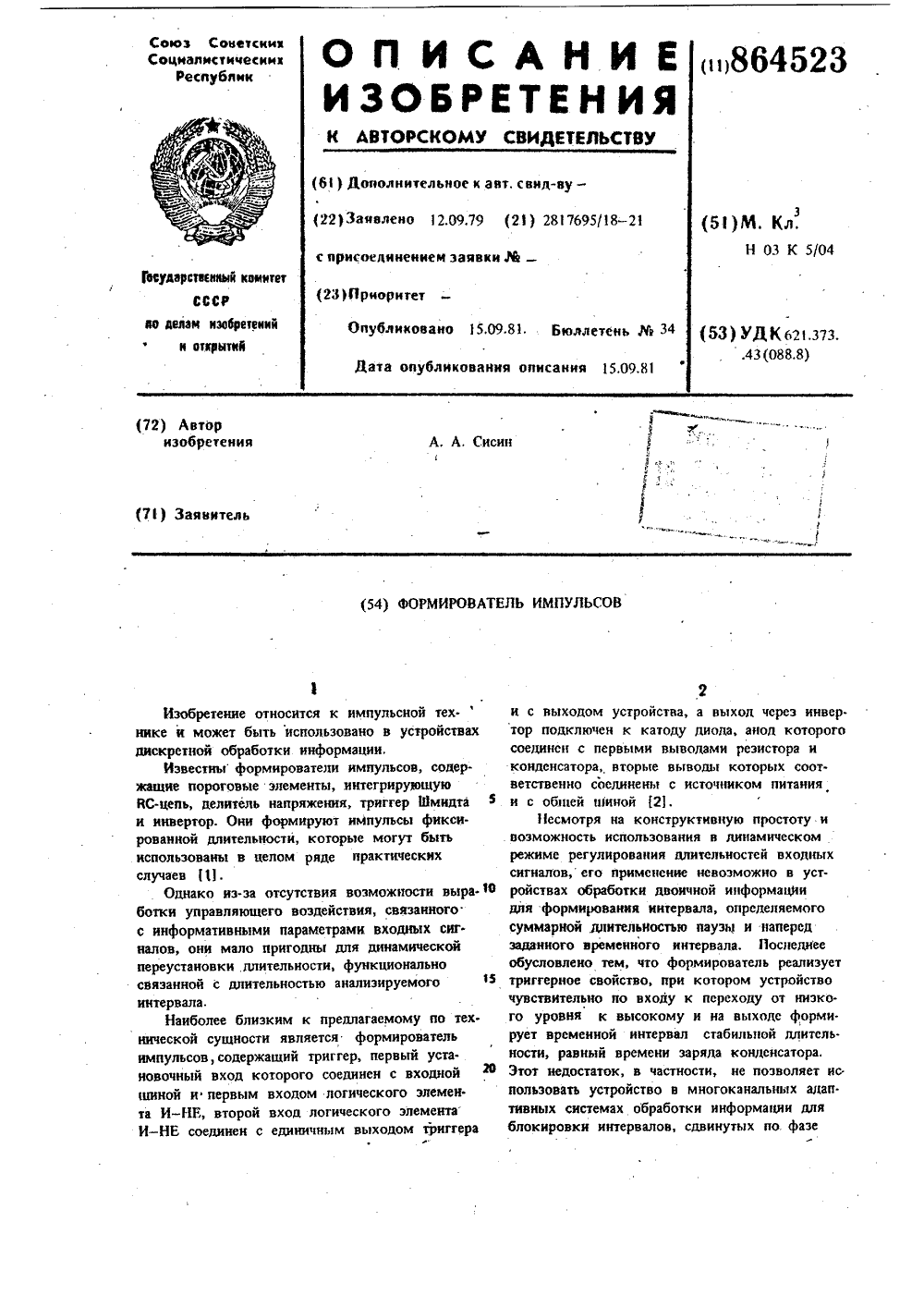

Метки: импульсов, формирователь

...работает следующим образом.В исходном состоянии на входной шине 13устройства, являющейся первым установочнымвходом триггера 1, присутствует низкий потенциал (фиг, 2 а), соответствующий уровню логического нуля. На втором установочном входетриггера 1 присутствует высокий потенциал,соответствующий уровню логической единицы.Этот единичный уровень образуется в результате подачи положительного напряжения с резистивного делителя 8 и 9,. подключенного .между шиной источника питания 12 и общей шиной устройства. При таком состоянии триггера1 на выходе элемента И-НЕ 2 присутствует,высокий потенциал (фиг, 2 б), а на выходеинвертора 3 - низкий потенциал (фиг. 2 в).Диод 4, подключенный между выходом инвер.тора 3 и через резистор 6 к источнику...

Номер патента: 864524

Опубликовано: 15.09.1981

Авторы: Василевский, Харитоненко

МПК: H03K 5/04

Метки: импульсов, расширитель

...с одходов накопителей 2 и 3.накопителей 2 и 3 соединевым входом элемента сравненияорой вход которого подано864524 Формула изобретения НИИПИ Эаказ 7830/84 Тираж 991 Подпися иал ППП "Патент", г. Ужгород, ул. Проектная, 4 напряжение сравнения. Выход элементасравнения 4 воздействует на вход Фор.мирователя импульсов 5, два выходакоторого соединены со входами триггера 6, а также с управляющими входами накопителей 2 и 3.устройство работает следующим образом.Временные интервалы в виде вход-,ных импульсов поступают на вход Формирователя 1. Импульс с первого выхода формирователя 1, совпадающийво времени с передним фронтом входного импульса, воздействует на цепьнакопителей 2 и 3, обуславливая начало их заряда по экспонентам с равными...

Номер патента: 864525

Опубликовано: 15.09.1981

Автор: Черноскутов

МПК: H03K 5/08

Метки: адаптивное, пороговое

...), а в качестве блока Функциональных преобразователей целесообразно использовать функциональные преобразователи, входящие в состав аналоговых или цифровых электронных машин, Блок 2 служит для Функционального преобразования значений вход ных признаков, в различные функции; степенные Х ", произведениядХ), логарифмирования Си Хи т,д. Блок 3 управления предназйачен для выработки управляющих команд коммутатору 1. Я Блок 3 целесообразно выполнить натиповых интегральных схемах. Реверсивный счетчик 4 служит для задания определенного числа циклон обучения,при достижении которого в блок 3 вы= дается импульс на остановку коммутатора. Количество изменений весов поступает с входных шин 14 и 15 весового сумматора б на логический элемент 5 ИЛИ,...

Номер патента: 864526

Опубликовано: 15.09.1981

Автор: Ивонин

МПК: H03K 5/08

Метки: пороговое

...прецизионных резисторов,источников питания и индуктивностей(на фиг,1 не показаны) аналогичноизвестному устройству,Пороговое устройство. работаетследующим образом,При включении напряжения питаниятриггер 8 может установиться в любоесостояние. Если он устанавливается 40в нулевое состояние,все устройствооказывается в исходном состоянии.Если триггер 8 устанавливается в единичное состояние, то,транэистор 5закрывается, так как на единичном 4выходе триггера 8 присутствует единичный логический сигнал, а следова-тельно, на выходе инвертора 13 - нулевой. В результате дискриминатор 2срабатывает, так как на входе 3 сигнал отсутствует, т.е. меньше (поабсолютной величине)порогов срабатывания 4,Срабатывание дискриминатора 2 приводит к перебрасыванию...

Номер патента: 864527

Опубликовано: 15.09.1981

Авторы: Бучинский, Демчук, Столяров

МПК: H03K 5/13

Метки: задержки, импульсов

...поступающимичерез элемент ИЛИ 8 с тактового входа 2 устройства на тактовый вход регистра сдвига 3.С приходом на вход устройства 1 ЗО несинхронизированного с тактирующими импульсами (Фиг,2 в) входного импульса (фиг,2 а) длительность которогоСТ, где Т - период пбвторения тактовых импульсов, Формирователь 4 Формирует короткий импульс (фиг.2 б, соответствующий во времени переднему , фронту входного импульса выходной импульс Формирователя 4 (Фиг.2 б) пройдя через элемент ИЛИ 8 фиг,2 г), осуществляет запись входного импульса устройства в первый разряд регистра Сдвига 3 (фиг.2 д). С приходом на тактовый вход 2 последующих эа передним фронтом входного сигнала тактовых импульсов (фиг.2 б,г) осуществляется сдвиг информации в регистре...

Номер патента: 864528

Опубликовано: 15.09.1981

Авторы: Смирнов, Смирнова

МПК: H03K 5/13

Метки: импульсов, синхронизации

...содержит триггеры 1-3,элементы 4 и 5 совпадения, инвертор 6, шину 7 входного управляющего сигнала, шину 8 импульсов тактовой частоты, шину 9 одиночного импульса, шину 10 пачки импульсов. Триггеры 1-3 построены на двух элементах И-НЕ, элементы 4 и 5 совпадения являются элементами И-НЕ.Первый вход триггера 2 соединенс первым входом элемента 4 совпадения. Второй вход элемента 4 совпадения соединен с выходом триггера 2.Второй вход триггера 2 соединен с выходом триггера 3. Первый вход триг гера 3 соединен с выходом элемента 4 совпадения. Третий вход элемента 4 совпадения соединен с выходом инвертора б. Вход инвертора 6 соединен со вторим входом триггера 3. Выход элемента 5 совпадения соединен с третьи входом триггера 2 и со...

Номер патента: 864529

Опубликовано: 15.09.1981

Авторы: Никонович, Хайтин, Царев

МПК: H03K 5/13

Метки: импульсов, одиночных, синхронизированных, тактовой, формирователь, частотой

...яа выходе триггера3, 17 - сигналы на выходе логическогоэлемента И б.Первый вход триггера 1 подключенк шине 7 входных сигналов, второйвход - к выходу логического элементаИ 5, ко второму входу триггера 3 иодному из входов логического элемента И б, а выход - к первому входутриггера 2 и ко второму входу логического элемента И 4 первый входкоторого подключен к шине 8 импульсов тактовой частоты и первому входуэлемента И 5, третий вход соединенс первым выходом триггера 2. Выходэлемента И 4 соединен с первым вхо".дом триггера 3 и первым входом элемента И б, второй вход которого соединен с выходом триггера 3, а выходс шиной 9 и вторым входом триггера2. Второй выход триггера 2 соединенсо вторым входом элемента И 5.Формирователь работает...

Номер патента: 864530

Опубликовано: 15.09.1981

Автор: Коломиец

МПК: H03K 5/15

Метки: импульсов, селектор

...импульсов работает следующим образом.На входную шину поступает две пач Я ки импульсов, причем длительностькаждого из импульсон (или максимальная длительность импульсов ) равна;а период повторения импульсов в обоих пачках равен Т . При этом вторая пачка поступает на вход до окон-.чания первой пачки.В исходном состоянии на Й -выходеК 5-триггера 4 потенциал равен логической единице, на выходе элементаИ 6 сигнала нет, и потенциал на выходе элемента НЕ 5 также равен логической единице, т.е. элемент И 1пропустит первый пришедаий на входустройства импульс, При этом сигнал.на Р-выходе ВЬ-триггера 4 равен ло О гическому нулю, сигнал на выходе эле-.мента задержки 7 отсутствует, и навыходе элемента ИЛИ 10 потенциал равен...

Номер патента: 864531

Опубликовано: 15.09.1981

Авторы: Воробьев, Транше

МПК: H03K 5/153

Метки: подавления, помех

...ИЛИ 3. Если на выХодеи-ого разряда регистра сдвига 2 имеется сигнал логический ".О", т.е,сигнал логический "1" на втором вхо"де элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3, то навыходе последнего присутствует сигналлогическая "1", который поступает настроб-вход регистра сдвига 2 и записывает сигнал логический " О" во нсе и разрядов регистра сдвига 2 параллельно, Если теперь произойдет изменение входного сигнала шина 5) таким образом, что на выходе порогового элемента 1 появится сигнал логическая "1", то на выходе элементаИСКЛЮ- ЧАЮЩЕЕ ИЛИ 3 пропадет сигнал логическая "1",т.е. прекратится параллельная запись в регистр сдвига 2 состояния его и-ого разряда. Скаждым импульсом такта (шина 4) происходит последовательная запись сигнала логической 1"1" в...
