H03K — Импульсная техника

Номер патента: 790303

Опубликовано: 23.12.1980

Авторы: Григорьян, Дудкин, Решетников, Скрипник

МПК: H03K 17/00

Метки: гармонических, двухканальный, коммутатор, сигналов

...чертеже приведена функциональная схема устройства.Устройство состоит из двух дискриминаторов 1 и 2, первого 3 и второго 4 времязадающих одновибраторов, формирующего одновибратора 5, триггера б первого канала, триггера 7 второго канала, управляющего триггера 8, двух элементов И 9 и 10, двух ключей 11 и 12, двух элементов ИЛИ 13 и 14.Принцип действия устройства следующий.В исходном состоянии все триггеры устройства установлены в нулевое состояние и на выходе одновибраторов 3 и 4 действуют единичные уровни напряжения. Поскольку на всех выходах элемента И 9 действуют единичные уровни, то он открыт, а элемент И 10 закрыт нулевым напряжением триггера 8 по входу, соединенному с единичным выходом триггера 8. Это позволяет одному из...

Номер патента: 790304

Опубликовано: 23.12.1980

Авторы: Архипова, Балашов, Бузыкин, Клинков, Степанов

МПК: H03K 17/00

Метки: коммутатор

...которого соединен с первой тактовой шиной 11 и через элемент 12 задержки с единичным входом триггера 13, единичный выход которого подключен к одному из нходон первого элемента И 14, другой вход которого соединен со второй тактовой шиной 15, а выход - со входом счетчика 8, первая и вторая группа выходов сдвигоного регистра 1 подключены соответственно к информационным входам мультиплексоров 9 и 10, выходы которых соединены со входами второго элемента И 16, выход которого подключен к нулевому входу триггера 13Функционирование коммутатора осуществляется следующим образом, Число раэрядон кода по шине 2 упранления =2+2", где п 1+п 2=п, п 1 - число информационных входов мультиплексора 9, а п 2 - информационных входов мультиплексора 10....

Номер патента: 790305

Опубликовано: 23.12.1980

Автор: Баталов

МПК: H03K 17/00

Метки: переключающее

...третьего триггера 5, единичный вход которого соеди нен с управляющей шиной б, дополни" тельный триггер 7, единичный выход которого соединен с нулевым входом третьего триггера 5 и вторым нулевым входом триггера 3, единичный вход 2 О подключен к единичному выходу триг" гера 5, а нулевой вход соединенс единичным выходом триггера 2.Функционирование переключающего устройства осуществляется следующим образом.В исходном состоянии на информа" ционную входную шину 1 подан нулевой логический уровень, а на управляющую шину б - единичный логический уровень.ЗО При этом, нулевой логический уровень имеем на единичном выходе триггера 5 и на нулевых выходах триггеров 2 и 7, а единичный логический уровень на единичных выходах триггеров 2, 3 и 7 и на...

Номер патента: 790306

Опубликовано: 23.12.1980

Авторы: Катков, Мусаелян, Павлов, Хейфец

МПК: H03K 17/0814

Метки: защиты, коммутации, преобразователя

...напряжения. Транзисторы 7 и 8 также заперты, согласующий ключ 14 заперт, последовательно включенные оптрон 15и светодиод 17 удерживаются в запертом состоянии,Таким образом, триггер, выходнойтранзисторный ключ 6 и введенные элементы не потребляют тока от вспомогательного источника напряжения Е-д.Сигналы визуальной (световой) и электронной индикации отсутствуют. Если.3 ток, протекающий через контролируемую шину, превышает допустимую величину, например, вследствие короткого замыкания нагрузки преобразователя напряжения, что является ава"Я рийным режимом для преобразователя,то напряжение на измерительном ре"зисторе 1 оказывается выше порогаусилителя 2. При этом пороговый усилитель 2 вырабатывает сигнал, который поступает на вход триггера,...

Номер патента: 790307

Опубликовано: 23.12.1980

Автор: Царенко

МПК: H03K 17/28

Метки: времени, реле

...ука занному частичному разряду, происходящему по экспоненте конденсатора 2, на обмотку 4 исполнительного электро- магнитногО реле, транзистор 3 из облегченного режима постепенно перейдетв насыщенный " основной его рабочий режим, когда якорь реле удерживается в притянутом состоянии магнитным полем тока эмиттера, проходящим через обмотку 4 реле.Затем напряжение на конденсаторе 55 2 станет меньше напряжения на обмотке 4 исполнительного реле, диод 5 закроется, и дальнейший, почти полный, разряд конденсатора 2 из-за наличия диода 5 будет происходить че- щ рез сопротивления последовательно соединенных времязадающего резистора 10, прямо смещенного перехода базаэмиттер открытого транзистора 3, обмотки 4 и зарядного резистора 1, ко- б 5 торые...

Номер патента: 790308

Опубликовано: 23.12.1980

Автор: Дружинин

МПК: H03K 17/28

Метки: временной, задержки, создания

...температуре ТП 1,поскольку изменениетемпературы среды изменяет в основном время нагрева тепловода до температуры плавления вещестна, котороесущественно меньше времени его плавления, Стабилизация температуры нагревателя после скачкообразного унеличения его температуры обеспечивает постоянство скорости плавлениявещества при изменении температуры15 срецы,На фиг. 1 изображена принципиальная схема устройства, реализующегопредлагаемый способ создания временной задержки, на фиг. 2 - зави 20 симость температуры тепловода во времени,Устройство, реализующее способсоздания временной задержки, содержит бистабильный элемент 1, вход которого подключен к выходу делителянапряжения, состоящего из резистора 2 и термозависимого элемента 3.В цепь...

Номер патента: 790309

Опубликовано: 23.12.1980

Автор: Реморов

МПК: H03K 17/28

Метки: времени, реле

...транзистора 8исполнительного каскада. Напряжение,необходимое для электропитания полупроводникового реле времени, подается на зажимы 15 и 16,Реле времени работает следующимобразом.При включении аппаратуры питаниеподается на зажимы 15 и 1 б полупроводникового реле времени, в результате чего через резистор 3 времяэадающего моста начинается заряд конденсатора 4. При этом потенциал эмиттера транзистора 5 нуль-органа, задаваемый делителем напряжения нарезисторе 1 и 2, выше потенциала егобазы, задаваемого напряжением наконденсаторе 4, и транзисторы, 5,8 и 13 реле времени закрыты.По мере заряда конденсатора 4потенциал базы транзистора 5 нульоргана становится выше потенциалаего эмиттера,транзистора 5 нульоргана начинает открываться и образует...

Номер патента: 790310

Опубликовано: 23.12.1980

Автор: Турченков

МПК: H03K 17/28

Метки: импульсное, реле

...2 напряжения пробоя стабилитрона 3 заряд его прекращается, токрезистора б начинает протекать черезколлектор транзистора 4, что приводит Зк запиранию транзистора 5, Максимальная амплитуда для данного момента вре.мени источника 1 прикладывается к динистору 10, который включается, падение напряжения на нем резко уменьшается, вследствие чего конденсатор 2 40разряжается через динистор 10, диод9 и нагрузку 12. После разряда динистор 10 будет оставаться включеннымиз-за протекания тока по цепи: диод11, резистор 7, источник 1, до тех пор 4пока напряжение от источника 1 неуменьшится до величины выключения динистора 10.Таким образом, при амплитуде пере"менного напряжения больше некоторой . увеличины, на йагрузке 12 будут импульсы с...

Номер патента: 790311

Опубликовано: 23.12.1980

Автор: Дмитренко

МПК: H03K 17/28

Метки: времени, программное, реле

...повышение входного сопротивления генератора 1 итем самым повышение точности работыреле времени. Принципиальная электрическая схема реле времени (фиг. 2) работает следующим образом. Как только реле времени включается в сеть, конденсатор 61 релаксационного генератора начинает периодически через резистор 60 заряжаться и разряжаться через открывающийся транзистор 59, и на резисторах 62 и 63 выделяются импульсы напряжения, Под действием па. дения напряжения на резисторе 63 от первого разрядного импульса тока через открытый диод 64 и конденсатор 65 импульс тока проходит через промежуток управляющий электрод- .катод тиристора 21 распределителя импульсов, вызывая его отпирание. Тиристор 21 вызывает открывание симистора 50 и включение нагрузки,...

Номер патента: 790312

Опубликовано: 23.12.1980

Автор: Андрущук

МПК: H03K 17/567, H03K 17/66

Метки: ключ, реверсивный

...схемы осуществляется по дачей коротких управляющих импульсов на управляющие электроды тиристоров. 1 и 3. Через тиристоры 1 и 3 диод 12 и активно-индуктивную нагруз ку 18 потечет ток. Конденсатор 13 зарядится до потенциала, равного падению напряжения на диоде 12. На управляющий электрод тиристора 16 подается отпиракщий потенциал. Однако ЗО тиристор 16 не проводит, так как к его катоду приложено встречное напряжение. Тиристор 17 также не проводит, так как на его управляющем электроде нет сигнала, 33Честота управляющих импульсов тиристоров 1 и 3 вдвое больше частоты запирающих импульсов, вырабатываемых коммутирующим устройством 7, поэтому происходит поочередное вы- щ ключение тиристоров 1 и 3. Ток активно-индуктивной нагрузки 18...

Номер патента: 790313

Опубликовано: 23.12.1980

Авторы: Вяткин, Машков

МПК: H03K 17/567, H03K 17/66

Метки: коммутатором, трехфазным

...электродов первого и второго диодов соединена со средним выводом вторичной обмотки первого трансформатора через О последовательно соединенные первичную обмотку второго трансформатораи тиристорный ключа каждая .изшести вторичных обмоток второготрансформатора через диод соединенас входом соответствующего тиристо ра трехфазного коммутатора..на с входом соответствующего тирис-тора трехфазного коммутатора.На чертеже представлена принципиальная электрическая схема устройства управления трехфазным комму"татором.Устройство управления содержитпервый трансформатор 1, первичныйобмотки которого 2, 3 и 4 подсоединены параллельно силовым тиристорам5-10 соответствующей фазы коммутато-,ра, включенным встречно-параллельно.Вторичная обмотка 11 первого...

Номер патента: 790314

Опубликовано: 23.12.1980

Автор: Слуцкий

МПК: H03K 17/567

Метки: переключающее

...ьс0,1 с , где снн- время восстановления тйристора, остается открытым, и через управляющий электрод тиристора 9 второй ячейки протекает ток. цепь этого тока проходит через диод 7 и резисторы 2 и 10, н результате чего тиристор 9 отпирается. Его низковольтный переход анод-управляющий электрод шунтирует цепь тока через элементы первой ячейки и диод 4, что вызывает запирание тиристора 1. При смене полярности питающего напряжения Оп аналогичные процес" сы приведут к отпиранию тиристора 11 третьей ячейки и запиранию тиристора 9.Напряжение, достаточное для удержания тиристора в открытом состоянии, равноОд= (к ран+ 3 Огде О - прямое напряжение надиоде, равное остаточному напряжению тиристора. Напряжение, при котором происходит отпирание...

Номер патента: 790315

Опубликовано: 23.12.1980

Авторы: Бисярин, Горохов, Рыбаков

МПК: H03K 17/567, H03K 17/795

Метки: оптоэлектронный, переключатель

...резистор 11, диод 12, общая шина).Диод 12 включен между входом и выходом инвертирующего усилителя 1, поэтому через него протекает также ток базы составного транзистора 2, Поскольку увеличение этого тока вызывает уменьшение напряжения на выходе инвертирующего усилителя 1, то в результате действия отрицательной обратной связи, через диод 12 этот ток устанавливается равным такой величине, при которой напряжение на выходе инвертирующего усилителя 1 равно сумме падений напряжений на переходах база-эмиттер транзисторов инвертирующего усилителя 1 и на диоде 12, что для данного устройства, выполненного в виде кремниевой интегральной схемы, со ставит около 2,4 В. Это напряжение может. быть принято за выходной уровень логической единицы...

Номер патента: 790316

Опубликовано: 23.12.1980

Автор: Достов

МПК: H03K 17/567, H03K 17/79

Метки: коммутатор, переменного

...шинам источника питания.К катоду ограничительного диода 7 подключен, управляющий электрод тиристора 1, а к управляющему электро.-. ду тиристора 2 - коллектор ключевого транзистора 10. Эмиттер ключевого транзистора 10 подключен к накопительному конденсатору 11 второй последовательной цепочки, состоящей иэ упомянутого конденсатора 11, стабилитона 12, диода 13 и резистора 14, а фэа транзистора 10 через резистор 15 подключена к катоду диода 13 и через резистор 16 к катоду тиристора 2.Коммутатор переменного Тока рабо" тает следующим образом.В отрицательный полупериод питающего напряжения относительно тиристора 1 накопительный. конденсатор 6 за ряжается по цепи: резистор 4,диод 5, конденсатор б и ограничительный диод 7. Фотоэлемент оптрона 8...

Номер патента: 790317

Опубликовано: 23.12.1980

Авторы: Гришин, Ланшин

МПК: H03K 17/567

Метки: ключ, оптоэлектронный

...При поступлении на вход 17 управляющего сигнала,через светодиод 4 и оптически связан. ный с ним фотодиод 3 начинает протекать ток, который приводит к включению составного транзистора 1, появ-.лению в нагрузке тока и уменьшению напряжения на составном транзисторе 1. Через вРемя задержки, определяемое блоком задержки 13, после поступления управляющего сигнала на вход 17, через светодиод 12 начинает протекать ток. Однако через фотодиод 10 и составной транзистор 9 ток протекать не будет, так как напряжение отсечки стабилитрона 11 выбирается большим, чем напряжение между шинами 2 подключения нагрузки и источника 5 питания в открытом состоянии ключа. Часть тока нагрузки протекает через резистор 15, а часть через переменный резистор...

Номер патента: 790318

Опубликовано: 23.12.1980

Авторы: Бойко, Козиненко

МПК: H03K 17/567

Метки: ключ, радиочастотный, широкополосный

...смещения 11 и 12, транзисторы13 и 14 и блок 15 управления. Рези- З 5сторы 3 и 4 и подстроечные конденсаторы 5 и 6 соединены параллельновторичной обмотке входного транформатора 1 и параллельно первичной обмотке выходного трансФорматора 2. Катоды коммутирующих диодов 7 и 8 соединены с выводами вторичной обмоткивходного трансформатора 1, а аноды -с анодами двух встречно включенныхшунтирующих диодов 9 и 10, на сред"нюю точку которых подается сигналуправления с выхода блока 15 управления. К общим точкам соединенияшунтирующих 9, 10 и коммутирующих7,8 диодов подсоединены один выводрезисторов смещения 11, 12 и базы фтранзисторов 13, 14. На вторые выводы резисторов смещения 11; 12 и коллекторы транзисторов 13, 14 подаетсянапряжение + Бс...

Номер патента: 790319

Опубликовано: 23.12.1980

Авторы: Берглезов, Горохов, Кимарский, Левашов, Решетаров, Рыбаков, Шевьев

МПК: H03K 17/567, H03K 17/72

Метки: коммутирующее, многоканальное

...с общей линой 13 соединена коммутируемая ".лна 27Таким образом, поступление одного импульса на сигнальную шину 17 вызывает переключение устройства в следующее устойчивое состояние и, соответственно, подключение следующей коммутируемой шины 27 к общей шине 11.Далее работа устройства осуществляется аналогичным образом. Цепь запуска при этом бездействует, поскольку напряжение на,шине 2 не достигает уровня, достаточного для прохождения тока через транзисторы 22 и 23. При поступлении н -го импульса на сигнальную шину 17 прибор с многослойной р-н-р-н структурой 1 выключается2.ни включается прибор с многослойной р-н-р-и структурой 1 . При этом ток резистора 24 начинает проходить через прибор с многослойной р-н-р-н структурой 1 и...

Номер патента: 790320

Опубликовано: 23.12.1980

Авторы: Диченский, Нилов, Руденко

МПК: H03K 17/567

Метки: ключ, постоянного, тиристорный

...6 и диод 7.790320 Формула изобретения оставитель Л. Бомкехред И. Рейвес орректор О. Ковинская Мал Редакт Подписное ака митета рытий ая наб гоиРауш д илиал ППП фПатент", г, Ужгород, ул. Проектная,Устройство работает следующим образом.К тиристорному ключу подводится напряжение постоянного тока, согласно указанной на чертеже поляр-.ности. При отсутствии управляющих сигналов рабочий и коммутирующий5 тирчсторы 1 и 3 закрыты, конденсаторы 4 и 5 разряжены, нагрузка 2 отключена. При подаче положительного ;,.м ульса на управляющийэлектрод рабочего тиристора происходит вклю- ф чение нагрузки 2, Одновременно через первичную обмотку трансформатора 6 заряжается конденсатор 4. Импульс тока заряда конденсатора 4, проходя пг первичной обмотке...

Номер патента: 790321

Опубликовано: 23.12.1980

Авторы: Лифарь, Могилевский

МПК: H03K 17/72

Метки: бесконтактных, выключателей, коммутации, силового, тиристора, узел

...12 источника питания включена последовательно с силовым тиристором 10, а параллельно нагрузке включен диод 13.Работу схемы рассмотрим при отключении выключателем тока в сети ее 2 О значительной собственной индуктивностьюНа фиг. 3 данного случая представлены временные диаграммы, где 1 ; 1 у , 1( ); 1 - 25 имйульсы уйравления тиристорами соответственно 1, 2, 3, 4 и 10;1 - ток источника питания;О - напряжение на коммутирующем конденсаторе, ЗОВ исходном состоянии (момент времени, предшествующий ) импульсы управления непрерывно йоступают на тиристоры 1 и 4, благодаря чему коммутирующий конденсатор 5 заряжен З 5 до напряжения Ор= Е, Непрерывное поступление данных импульсов управления до момента отключения выключателя необходимо для...

Номер патента: 790322

Опубликовано: 23.12.1980

Автор: Шейна

МПК: H03K 17/72

Метки: последовательно, соединенными, тиристорами

...тиристоров1, 2 и 3 соответственно, а начало и конец обмотки 14 через диоды 24 и 25 соединены с управляющим электродом тиристора 4. Устройство. работает следующим образом. Управляющее напряжение, формируемое генератором 10, поочередно прикладывается к полуобмоткам обмотки9 и трансформатора 5, обеспечивающего отпирание тиристора 1. Напряжение, индуктируемое поочередно втечение первого и второго полупериодов в полуобмотках обмотки 11, через диоды 15 и 16 и управляющий пере. ход тиристора 1 прикладывается поочередно к полуобмоткам первичнойобмотки 17 трансформатора б, обеспечивающего отпирание тиристоуа 2-. В свою очередь, напряжение, индуктируемое в полуобмотках вторичной обмотки 12 трансформатора б, черездиоцы 18 и 19 и управляющий...

Номер патента: 790323

Опубликовано: 23.12.1980

Авторы: Ахмадинуров, Дерендяев, Тептин, Ураксеев, Ясовеев

МПК: H03K 17/80

Метки: бесконтактный, датчик

...общий вид.Устройство содержит генератор Роера 1 с ограничительным резистором 2, собранный в транзисторах 3 и 4 в 1 базовые цепи которых включены резисторы 5 и 6, а к переходам "эммитербаза" тех же транзисторов - резисторы 7 и 8. Неподвижный магнитопровод 9 О-образной формы имеет Ферро- Я магнитные шунты 10, выполненные с зазорами 11 у профилированного основания 12, причем шунты 10 расположены внутри и параллельно торцовым стержням 13 магнитопровода 9. Плос кие диамагнитные экраны 14 жестко связаны с полюсами 15 П-образного магнитопровода 16, а Т-образный диамагнитный экран 17 имеет пазы 18,оси которых совпадают с осями плоских диамагнитных экранов 14. Между ферромагнитными шунтами 10 на длинном стержне 19 неподвижного...

Номер патента: 790324

Опубликовано: 23.12.1980

Авторы: Блинов, Крылов, Лабунский, Лазарев

МПК: H03K 17/80

Метки: магнитных, переключателях, распределитель, тактов

...1=4 вверх и проходит на выход 18 и т.д.После окончания импульса тока второго такта в последнем (2 п - 1) циклеработы состояние схемы соответствуетначальной установке, т.е, распределитель замыкается в кольцо.Таким образом, при нормальной работе распределителя поочерердно возбуждаются выходы 15, 17 и т.д адополнительные выходы 19 и 20 остаются не задействованными и не оказывают никакого влияния на его работуПри эксплуатации распределителяможет возникнуть аварийный режим,связанный с нарушением очередностиподачи входных импульсов тока,например, при неисправностяхобслуживающих устройств, формирователей импульсов тока. При этом, еслисначала подается импульс тока на вход16, то в соответствии с начальнойустановкой сердечников этот...

Номер патента: 790325

Опубликовано: 23.12.1980

Авторы: Горбунова, Зайцев, Цыганков

МПК: H03K 17/80

Метки: коммутатор

...ряда узлов коммутации 1;двухсекционный переключатель 10 сподвижным .11 и двумя неподвижными1 и 13 контактами в первой секциии замыкающим контактом 14 во второйсекции," замыкающий неподвижный контакт 12 первой секции переключателя10 соединен с первым выводом обмоткивкчючения 3 двухпозиционного реле2 данного узла коммутации 1, а подвижные контакты 11 первых секцийпереключателей 10 горизонтального ряда узлов коммутации 1 объединены;вторые выводы обмоток включения 3 иотключения 4 каждого двухпозиционного реле 2 подключены к общей шине15, разделительный диод 16; замыкающая кнопка сброса 17, введенная вкаждый горизонтальный ряд узлов ком мутации 1 и включенная между минусовой шиной 18 источника питания иточкой объединения подвижных...

Номер патента: 790326

Опубликовано: 23.12.1980

Авторы: Абельсон, Евтодьев, Казакова, Клунт, Кононов

МПК: H03K 17/80

Метки: коммутатор, релейный

...Я льных диодов 15 объединены и подключены через конденсатор 18 к общей точке 14,а через первый общий резистор 19 - к базе первого ключевого транзистора 20 рр типа проводимос 65 ти, коллектор которого соединен с плюсово шиной 5 источника питания и через ключевой диод 21 - с общей точкой 14,а эмиттер подключен через второй общий резистор 22 с минусовой ши ной 7 источника питания,а через третий общий резистор 23 - с базой второго ключевого транзистора 24 -р-н типа проводимости,эмиттер которого соединен с минусовой шиной 7 источника питания,а коллектор - с общей точкой,элемент 25 индикации включен между плюсовой шиной 5 источника питания и общей точкой 14.Релейный коммутатор работает следующим образом.В исходном состоянии при...

Номер патента: 790327

Опубликовано: 23.12.1980

Авторы: Еремин, Стоянов, Сухоруков, Хорошунов

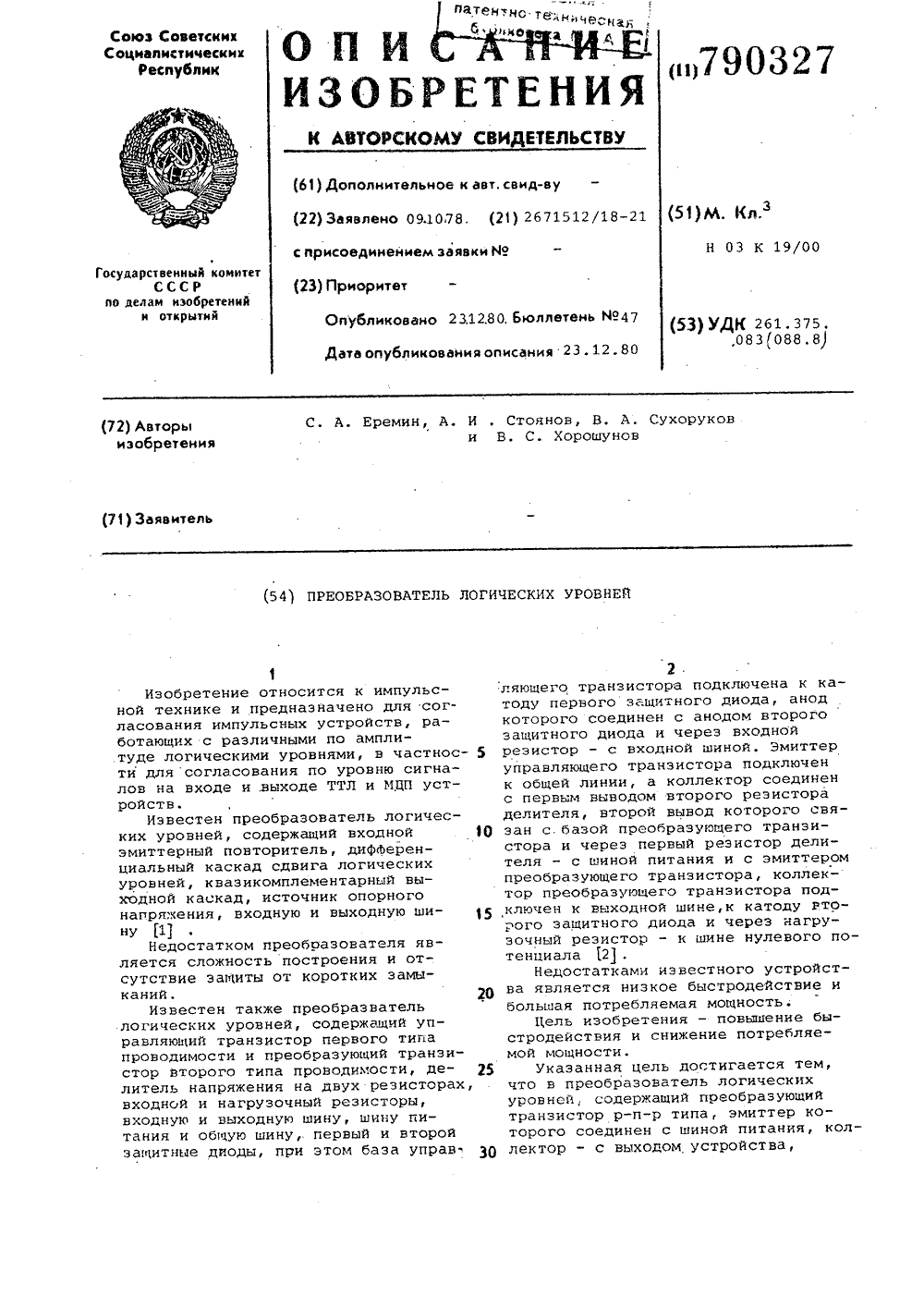

МПК: H03K 19/00

Метки: логических, уровней

...12 подключен к входной шине 15. Второй вывод дополиителЬ- ногорезистора 10 соединен с кол- лектором переключающего транзистора 14 и с базой разрядного транзистора 9. Эмиттеры переключающего 14 и разрядного 9 транзисторов подключены, к шине б нулевого потенциала.Преобразователь логических уров ней работает следующим образом.Когда на входную шину 15 полается равный 2,3-.3 В уровень логической "1", подлежащий преобразованию в высОкий уровень напряжения. Ток через входной резистор 13 и цепь база-коллектор входного транзистора, 12 (инверсное включение входного транзистора 12 ) втекает в базы уп 40 5 10 3 20 25 ЗЗ 45 0 60 65 равляющего транзистора 1 и переключающего транзистоРа 14 управляющий1 и переключающий 14 транзисторы открываются....

Номер патента: 790329

Опубликовано: 23.12.1980

Авторы: Козюминский, Мищенко, Семашко

МПК: H03K 19/02

Метки: логический, многофункциональный, модуль

...двух- пороговый элемент с весовыми коэфФициентами +1 и порогами, равными +1 и +2, первый вход многофункцио нального логического модуля соединен с первым входом порогового элеме нта, второй вход многофункционального логического модуля соединен с выходом элемента НЕ третий вход Щ многофукционального логического модуля соединен с третьим входом порогового элемента, прямой,и инверсный выходы которого являются выходами, многофункционального ло 2 Э гического модуля.На чертеже представлена структурная схема многофункционального логического модуля.Многофункциональный логический модуль содержит элемент 1 НЕ, трех-входовой разновесный двухпороговый элемент 2, имеет три входа 3,хчх 0 х х 0 х,х.,х х х х ххух х х 1 хух 1 х а. хх...

Номер патента: 790330

Опубликовано: 23.12.1980

Авторы: Герасимов, Гусаков, Кармазинский, Красильников, Трушин

МПК: H03K 19/02

Метки: быстродействующий, дополняющих, мдп, транзисторах, уровней

...поддерживается и на выходах этих элементов,н результате чего формирующие транзисторы 12 и 13 закрыты и не влияютна работу устройства в стационарном состоянии,При изменении напряжения на шине9 с логического "О" на логическую"1" переключающий транзистор 3 открывается, а транзистор 8 закрывается по истоку. В двухтактном повторителе 6 оба транзистора 7 и 8 закрыты, и напряжение на шине 10 не40 изменяется. В двухтактном инверуоре1 переключающий и нагруэочный транзисторы 3 и 2 открыты. Удельная крутизна переключающих транзисторов выбирается значительно большей по от 65 ношению к крутизнам нагрузочныхЗО транзисторов, которые необходимы тоЛЪко для удержания статистического состояния логической "1" на соответствующей выходной шине....

Номер патента: 790331

Опубликовано: 23.12.1980

Автор: Шагурин

МПК: H03K 19/08

Метки: «и-или-не», логический, транзисторно-транзисторный, элемент

...инвертора 2.Если на все М эмиттеров одногоиз К и -р-ь транзисторов 4,5 (К+3)подан высокий потенциал О", то этиэмиттерные переходы запираются, открывается (М+1) -й эмиттерный переход, подключаемый ко входу инвертора 2, через который в инвертор поступает ток 1 = Ао(Ь+)7 о ,. гдеЭо - эмиттерный ток транзистора 3;Ар - коэффицие-т передачи токаэмиттера транзистора 3 в К-ый кол- .лектор, В и В - прямой и инверсныйкоэффициенты усиления тока для соответствующего п-р-п транзистора.Величина тока 3 задается достаточнойдля переключения инвертора 2 в состояние низкого потенциала ОО навыходе, Если хотя бы на одйн из Млогических входов эмиттеров п-р-птранзистора подан низкий потенциалОо, то (М+1) -ый эмиттерный переходэтого транзистора запирается...

Номер патента: 790332

Опубликовано: 23.12.1980

Авторы: Аваев, Наумов

МПК: H03K 19/08

Метки: логический, элемент

...транзисторов3-5, металлические контакты 15 представляют собой металлические коллекторы транзистора 5.Полупроводниковая структура соз- З 0дается на пф подложке 16, являющейсяобщим эмиттером транзисторов 3-5,Высокоомные р-области 13 создаютсяэпитаксией. Область 12 (инжектор)создается двойной диФФуэией донорови акцеиторов,ДифФузия доноров создает области.и-типа 17, которые являются базойтранзистора 1 и изолируют базы транзисторов 3-5. На фиг. 3 дополнительно показан сильнолегированный слой 40р-типа 18, который создается в местеконтакта 19 к базе транизстора 5,20 - контакт к полупроводниковомуколлектору транзистора 5, 21 - пленка Я 0 на поверхности структуры. 4Устройство работает следующим образом.Если на входе 9 переменная Х 3 =О, то...

Номер патента: 790333

Опубликовано: 23.12.1980

Авторы: Болдырев, Савотин, Сухопаров, Шкроб

МПК: H03K 19/08

Метки: «и-не, интегральный, логический, элемент

...транзистора 1 можно устанавливать отношением резисторов- ф . для кривой 11 он равен 1 дляа1кривой 12 - 0,9 для кривой 130,8.ЗО Из графиков следует, что с помощью величины отношения резисторов-ф можно так же менять порогйвыключения логической схемы, а вместе с тем и ширину петли гистереэиЗ 5 са. При включении транзистора 1ток коллектора за счет цели обратной связи равенЕ -2 Чо, (6)кл, Оо,ьк йТок базы этого транзистора обес 40 печивается током коллектора р п-ртранзистора 8, Поэтому для токабазы р-и-р транзистора 8 можно записатьол, ВьВл(т)45 Ю- (.ргде 9 р - коэффициент усиления р-п-ртранзистора 8,Ток базы Э 4 определяется током5 О коллектора транзистора б, который,в свою очередь, так же, как и токколлектора транзистора 5 фиксируется...
