H03K — Импульсная техника
Высоковольтный переключатель
Номер патента: 1261102
Опубликовано: 30.09.1986
МПК: H03K 17/081
Метки: высоковольтный, переключатель
...между вторым выходом источника управляющего сигнала и общей шиной.Высоковольтный переключатель работает следующим образом.В исходном состоянии транзисторы 1.1-1.М закрыты и напряжение на нагрузке, 9 отсутствует, Сигнал запуска от источника 7 /управляющего сигнала поступает одновременно на переходы база-эмиттер транзисторов 1.1-1,М через трансформаторы 10,1-10,М. Приразбросе параметров транзисторов сопротивления йагрузок вторичных обмоток трансформаторов различны, сопротивления нагрузок, приведенные к перввщ первичным обмоткам 12.1-12 Л, также различны. Ввиду того, что эти обмотки включены последовательно, к обмотке трансформатора с большим сопротивлением нагрузки, соответствую3 1261102 щей транзистору с большим временем включения,...
Устройство для управления силовым транзистором
Номер патента: 1261103
Опубликовано: 30.09.1986
МПК: H03K 17/60
Метки: силовым, транзистором
...7 находятся в открытом состоянии, 55Диод 8 закрыт, и ток по вторичной обмотке первого трансформатора 3 непротекает. Напряжение вторичной обмотки второго трансформатора 4 отрицательной полярности через диод 7прикладывается к база-эмиттерному переходу силового транзистора 1,На втором этапе работы устройстваменяется полярность напряжения навторичной обмотке второго трансформатора 4, Диод 7 переходит в закрытоесостояние. Ток вторичной обмотки второго трансформатора 4 замыкается поцепи: первый вывод вторичной обмоткитрансформатора 4, резистор 9, переходколлектор-эмиттер транзистора 2, переход база-эмиттер транзистора 1,второй вывод вторичной обмотки трансформатора 4. Диод 8 остается закрытым, и вторичная обмотка первоготрансформатора 3 не...
Логическое устройство
Номер патента: 1261104
Опубликовано: 30.09.1986
Автор: Турченков
МПК: H03K 19/00
Метки: логическое
...на всех входах1-4 диоды 14-16 оказываются смещенными в обратном направлении, транзистор.18 насыщен током, протекающим с вхо 20 да 6 через резистор 19 и диод 17 вбазу этого транзистора, и на выходе8 напряжение становится равным нулю. Составитель А.ЯновТехред Д.Олейник Редактор С.Лисина Корректор М.Шароши Заказ 5244/57 Тираж 816 ПодписноеВНИИПИ Государственнего комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д,4/5 Производственно-полиграфическое предприятие,г,Ужгород.ул,Проектная,4 Изобретение относится к импульсной технике, а именно к логическимустройствам, реализующим функцию неравнозначности входных переменных,и предназначено для работы на исполнительный механизм, управляемый напряжением,Цель изобретения -...
Логический элемент
Номер патента: 1261105
Опубликовано: 30.09.1986
Авторы: Гикавый, Осадчук, Стронский, Яровенко
МПК: H03K 19/088
Метки: логический, элемент
...высокий потенциал, что обеспечивает инверсный активный режим работы двухэмиттерного транзистора 14, и на входе инвертирующего выходного каскада 15 присутствует высокий потенциал. В базы транзисторов 23 и 28 поступает ток через коллекторный переход двухэмиттерного транзистора 14, чем обеспечивается открытое состояние транзисторов 23 и 28 и закрытое состояние Жанэистора 24, так как база транзис. тора 24 соединена с коллектором открытого транзистора 23, имеющим низкий потенциал, Выход 27 подключается через открытый транзистор 28 кгобщей шине 13, что соответствует состоянию логического 0 1.Если на входах 6 и 7 присутствует низкий потенциал, то первый и второй входные транзисторы 1 и 2 открыты, 5 на их коллекторах низкий потенциал,...
Многопороговый логический элемент (его варианты)
Номер патента: 1261106
Опубликовано: 30.09.1986
Автор: Музыченко
МПК: H03K 19/23
Метки: варианты, его, логический, многопороговый, элемент
...1,2 с являются выходами блока 3 формирования группы С выходов с порогами, а , а +1 о +., - 1 соответственно.Каждый блок 4.3 частичного Формирования порогов содержит группу эле- ментов И 8, которые соединены выходами с входами элемента ИЛИ 10, выход которого является выходом блока.Входы эдементов И 8 блоков 4, 1- 4. частичного формирования порогов каждого блока 3 Формирования группывыходов соединены с выходами преобразователей 2.1-2,т весов входов, а при наличии преобразователей 1.1, . имеющих выходы с весами ч ( О + ш1- ич;а + - 1), которые не со- единены с входами преобразователей2. 1-2.с, также с этими выходами преобразователей 1,1 и образуют на вхо дах элементов И блоков 4.1-4.0 частичного формирования порогов все неповторяющиеся...
Двоичный счетчик
Номер патента: 1261107
Опубликовано: 30.09.1986
Автор: Шевкопляс
МПК: H03K 21/12
...разряда 13 в единичное состояние, подготавливая тем самым заготовку" последующего кода "2" в регистре 12, При окончании входного импульса состояние счетчика 3 не изменяется.При поступлении на вход 6 второгоимпульса триггер 7 возвращается внулевое состояние, при этом на входе 11 регистра 10 формируется сигнал логической "1". Положительныйфронт сигнала на входе 11 производитперепись заранее подготовленногокода из блока 8 в регистр 10, Состояние триггеров блока 8 в это времяявляется стабильным, что исключает "гонки". Таким образом, на выходы 5 подается необходимый код "2".Задержка формирования этого кодаотносительно начала второго импульса на входе 6 определяется суммойзадержек триггера 7 и триггера соседнего разряда регистра 10 (путь...
Управляемый делитель частоты следования импульсов
Номер патента: 1261108
Опубликовано: 30.09.1986
МПК: H03K 23/00
Метки: делитель, импульсов, следования, управляемый, частоты
...надинен с единичным входом первого выход регистра 13, после чего счеттриггера 2. Первый вход второго эле- чик 1 возобновляет подсчет входныхмента ИЛИ 5 соединен с входной шиной импульсов до тех пор, пока в нем не7, остальные входы - с единичными вы- З 5 устанавливается код, совпадающий сходами соответствующих триггеров счет- двоичным кодом на выходе регистра 13,1чика 1 импульсов, выход - с нулевым до этого на выходе хотя бы одного извходом первого триггера 2, Первьй 9 элементов 3 совпадения присутствуети второй 10 элементы 2 И-НЕ своими уровень единицы, При установлении впервыми входамиподключены к входной 40 счетчике 1 кода совпадающего с двошине 7, а вторыми - соответственно к ичным кодом коэффициента деления,единичным выходам...
Счетное устройство с контролем
Номер патента: 1261109
Опубликовано: 30.09.1986
Автор: Смирнов
МПК: H03K 21/40
...элемента 12 должнабыть несколько больше времени пере ходного процесса устройства и меньшепериода повторения входных импульсов. Элемент 12 может быть реализован путем последовательного соединения нескольких элементов ИЛИ илина одновибраторе.Контроль счетного устройства осуществляется следующим образом.На шину 8 подается импульс положительной полярности, который устанавливает триггеры 2 и 13 в нулевоесостояние. Этот же импульс подаетсяна входы установки в ноль счетчиков15-1 - 15-3, Импульсы положительной,полярности (рабочим или с контроль ного генератора) поступают на шину7 и через элементы 11 И поступают насчетный вход счетчика 15-1., а черезэлемент ЗИ и элементы 5-1, 5-2 ИЛИ -на входы последующих счетчиков 15-2,25-3. Если при...
Умножитель частоты следования импульсов
Номер патента: 1261110
Опубликовано: 30.09.1986
МПК: H03B 19/00, H03K 23/00
Метки: импульсов, следования, умножитель, частоты
...импульсов попервому входу с выхода генератора 1на шину сложения реверсивного счетчика 6. Сигналы с выхода реверсивного счетчика 6 поступают на преобразователь 7, его выходное напряжение увеличивается, что приводит квозрастанию частоты следования импульсов, формируемых генератором 1.Следующий импульс с выхода блока 2 10появляется раньше, чем в предыдущемслучае, что приводит к уменьшениюразности фаз сравниваемых частот.Этот процесс продолжается до техпор, пока разность фаз сравниваемых 15частот не становится равна нулю.Если импульс с выхода блока 2 появляется на втором входе фазовогодетектора 3 раньше, чем импульс наего первом входе, то второй триггер 2012 переключается в состояние "1" иформирует импульс на прямом выходе,который...
Цифровой накопитель (его варианты)
Номер патента: 1261111
Опубликовано: 30.09.1986
МПК: H03K 23/00
Метки: варианты, его, накопитель, цифровой
...вход которого соединенысоответственно с выходами первого4 и третьего 6 регистров.Устройство согласно первому варианту работает следующим образом.Сумматор 1 суммирует входной кодК, поступающий с входа 7 с входнымкодом М управления емкостью, поступающим с входа 8, На выходе сумматора 1 образуется код К+М. Таким образом, на первые и вторые информационные входы мультиплексора 2 непрерывно поступают соответственнокод К и код К+М,1Пока сигнал переноса сумматора 3равен нулю, на управляющий входмультиплексора в каждый такт работынакопителя поступает нулевой сигнали на выход мультиплексора пропускается код К, который по тактовымимпульсам записывается в регистр 5.Код К суммируется в сумматоре 3 свыходным кодом регистра 4, код суммы подается на...
Счетчик импульсов
Номер патента: 1261112
Опубликовано: 30.09.1986
МПК: H03K 23/56
...разряда, на которые заведены прямые и инверсные выходы триггера данного разряда. Сигнал опроса последовательно, начиная с младшего разряда счетчика, дохо дит до единичного разряда и сбрасывает его в нуль. Одновременно сигнал сброса поступает на все элементы И, введенных групп элементов И данного разряда, Сумматор сбрасываемого разряда определяет количество единичных разрядов в счетчике на момент сброса и в зависимости от результата разрешает сигналу сброса через соответствующий элемент И данного разряда установить соответствующее количество предыдущих разрядов счетчика в единичное состояние. Количество элементов И в каждой введенной группе определено таким образом, чтобы сигнал с младшего элемента И доводил количество единичных...
Анализатор сигналов
Номер патента: 1262446
Опубликовано: 07.10.1986
Метки: анализатор, сигналов
...к выводам усилителя 10 обратной связи.Анализатор сигналов работает следующим образом. ЗЯПосле подачи на входную шину 4 анализатора и предварительной установ. ки окна дискриминации регулируемым источником 8 ЭДС производят сканирование окна дискриминации в диапазоне 1 35 амплитуд входного сигнала, Исходную точку сканирования устанавливают по входу "Управление" регулируемого источника 8 ЭДС. Если в динамическом спектре входного сигнала присутствует сигнал с амплитудой, соответствующей установленной точке сканирования, то на выходе обоих компараторов присутствует логическая "1", если нет, то на выходе одного из компараторов 1 и 2 присутствует логический "О". Блок3 анализа выходов компараторов 1 и 2 анализирует выходы обоих компарато-ров 1 и...
Устройство для формирования кода маски
Номер патента: 1262573
Опубликовано: 07.10.1986
Авторы: Лопато, Подгорнов, Шостак, Шпаков, Шумейко
МПК: G11C 11/4063, G11C 19/00, H03K 5/00 ...
Метки: кода, маски, формирования
...второй группы и т.д.На выходах блоков мультиплексоровпоследней группы Формируется выходной код маски вида 111000 примаскировании младших разрядов иливида 000111 при маскированиистарших разрядов. Число .нулей и едчниц в коде маски определяется кодомусловия маски на входах 7.Пусть, например, на входы 7 поступает код 01 00 10. а на вход 8 код О.На управляющих входах блока мультип-лексоров первой группы код 01. Навыходах блока мультиплексоров первойгруппы сформирован код 1110 в соответствии с второй строкой таблицы,на выходах блоков мультиплексороввторой группы - код 1111 11111111 0000, а на выходах блоков мультиплексоров третьей группы - 64-разрядный код, в котором слева 46 единиц, а справа 18 нулей.Если на вход 8...
Фотореле
Номер патента: 1262590
Опубликовано: 07.10.1986
Авторы: Крейндлин, Новиков, Попов, Правиков, Селезнев, Соловьев
МПК: H01H 47/24, H03K 17/78
Метки: фотореле
...перемножителя 11 соединены ссоответствующими входами пороговогоустройства 8 через Фильтр 12, Аналоговый перемножитель 11 может бытьпостроен на основе дифференциальногоусилителя, а пороговое устройство 8 -на основе компаратора,Устройство работает следующимобразом,Генератор 4 формирует сигналы напряжения Фиксированной частоты Й,которые периодически переключают модулятор 3. Ток в цепи светоизлучателя 2, поступающий от источника 1,модулируется с частотой Г . Фотосигналы, формируемые осВещенным Фотоприемником 5, также изменяются с частотой Г и через усилитель 6 поступают,на первый вход аналогового перемножителя 11. Электрические сигналы,поступающие от генератора 4 на второй вход аналогового перемножителя 11,следуют с частотой Г но...
Генератор импульсов
Номер патента: 1262691
Опубликовано: 07.10.1986
Автор: Дружинин
МПК: H03K 3/02
...последнее превыситопорное напряжение Б . пороговый элемент формирует сигнал, который, поступая на вход Б триггера 5, изменяет50 55 На графике фиг.2 на горизонтальной оси отложено относительное изменение температуры среды 3; = ьТ, /РК, где Т, - абсолютное приращение температуры среды, Р - мощность разогрева терморезистора; К - тепловое сопротивление терморезистора - среда, а абсолютные значения температур для случая РК, = 200 С,26269 2его состояние, Начинается процесс нагрева терморезистора 3 от подогревателя 8 и охлаждение терморезистора4, которое сопровождается ростом уп5равляющего напряжения на входе порогового элемента 7 до значения, превышающего опорное 11., после чего пороговый элемент 7 формирует сигнал,который поступая на вход К...
Одновибратор
Номер патента: 1262692
Опубликовано: 07.10.1986
Автор: Микикечко
МПК: H03K 3/033
Метки: одновибратор
...элемента ИЛИ 9 и дополнительного инвертора 1 О с внешнейнагрузкой 11.Запускающим входом является первый (свободный) вход первого триггера, выходами - первый выход второготриггера, соединенный с входом дополнительного инвертора (основной импульс) и выход элемента И-НЕ, разрешающего запуск (вспомогательный импульс),На фиг, 1 указаны шина 12 запуска,шина 13 сигнала готовности, выход14 первого триггера, выход 15 логического элемента ИЛИ 9, выход 16 элемента И-НЕ 7, выход 17 инвертора 8,выход 18 ВС-цепи, второй 19 и первый20 выходы второго триггера соответственно.Первый выход первого триггера соединен с вторым входом логическогоэлемента 7, выход которого соединенс входом инвертора 8, выход 17 которого соединен с резистором 5, конденсатор 6...
Логическое устройство
Номер патента: 1262693
Опубликовано: 07.10.1986
МПК: H03K 3/286
Метки: логическое
...транзистора 6, 25коллектор - с коллектором многоэлементного транзистора 4, и через второй резистор 2 с шиной 8 питания.а эмиттер - с базой многоэмиттерного транзистора 4 и с управляющим 30входом 10 устройства.Логическое устройство работает следующим образом,При подаче на управляющий вход 10и все входы 5 уровней логической единицы ток, протекающий через резистор1, поступает в ба.зу транзистора 6.Транзистор 6 отпирается и на выходе7 устройства устанавливается уровеньологического нуля Ч . При подаче на 4 Овход 10 уровня логической единицы, ахотя бы на один из входов 5 уровоня логического нуля Ч , транзистор 4насыщается и напряжение на базе транзистора 6 падает до величины Ч =Ч+6+Ч , где Ч - напряжение между колКЪ 4 КЭ 4лектором и...
Элемент троичной логики
Номер патента: 1262694
Опубликовано: 07.10.1986
Авторы: Архангельский, Калганников
МПК: H03K 19/08, H03K 3/29
Метки: логики, троичной, элемент
...В4512Изобретение относится к импульсной технике и может быть примененов устройствах, реализованных на основе троичной логики.Целью изобретения является расширение области применения устройства путем обеспечения условий сопряжения по электрическим уровням с элементами двоичной логики, имеющимина выходе состояние высокого импеданса.На чертеже представлена принципиальная схема элемента троичной логики.Элемент троичной логики содержитпервый 1, второй 2 и третий 3 транзисторы первого типа проводимости,четвертый 4, пятый 5 и шестой 6транзисторы, второго типа проводимости, диод 7, первый 8, второй 9 итретий 10 резисторы, вход 11 устройства соединен с эмиттерами транзисторов 1 и 5 и через диод 7, включенный в прямом направлении, с эмиттером...
Элемент троичной логики
Номер патента: 1262695
Опубликовано: 07.10.1986
Авторы: Архангельский, Калганников
МПК: H03K 19/08, H03K 3/29
Метки: логики, троичной, элемент
...коллектор транзистора 2подключен к коллектору транзистора5, а эмиттер соединен с общей шиной,Устройство работает следующимобразом.На вход 11 могут подаваться сигналы с выходов элементов, реализующих Функции троичной логики, а такжес типовых элементов двоичной логики, причем за логический "К" принимается нулевой потенциал, за логическую "1" - состояние высокого импеданса, за логическую "2" - высокий потенциал,При подаче на вход 11 нулевого потенциала транзисторы 1 и 2 находятся в открытом состоянии, а транзистор 4 закрыт, при этом низкие потенциалы на коллекторах транзисторов 1 и 3, соединенных с базами транзисгоров 6 и 5, обеспечивают их открывание, транзисторы 4 и 2 находятся в закрытом состоянии и на выходе 13Выход 13 Вход...

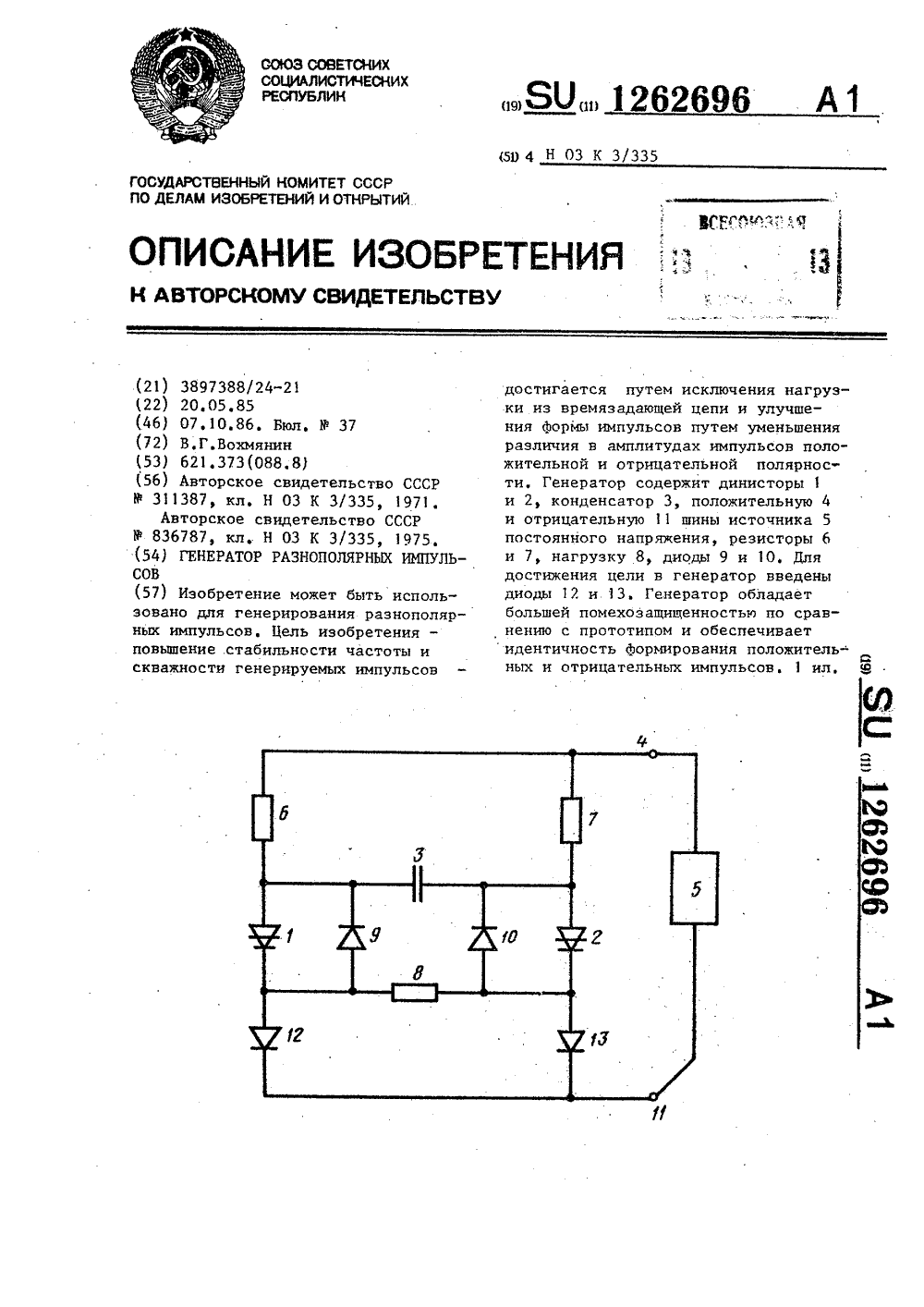

Генератор разнополярных импульсов
Номер патента: 1262696
Опубликовано: 07.10.1986
Автор: Вохмянин
МПК: H03K 3/335
Метки: генератор, импульсов, разнополярных
...(отрицательной) шине11 источника 5 через третий 12 ичетвертый 13 диоды, которые включены согласно с динисторами 1 и 2,Устройство работает следующимобразом,При подаче положительного потенциала на шину 4 источника 5 включа. -ется один из динисторов, Предположим,что из-за разброса времени включениядинисторов первым включается динистор 1. После его включения напряжение на динисторе 2 будет определяться напряжением на конденсаторе 3,который заряжается по цеди: шинаи источника 5, резистор 7, конденсатор 3, динистор 1, диод 12, шина 11,При достижении на конденсаторе 3 напряжения переключения динистора 2 по-следний включается, а динистор 1 выключается, так как он оказываетсяпод обратным напряжением. Конденсатор 1 начнет разряжаться по...
@ @ -триггер на мдп-транзисторах
Номер патента: 1262697
Опубликовано: 07.10.1986
Авторы: Заболотный, Максимов, Петричкович, Филатов
МПК: H03K 3/353
Метки: мдп-транзисторах, триггер
...с шин синхронизации. Поэтому по одному фронту синхросигналов с шин синхронизации информация на входе ключа 1 записывается в триггер 10, а по другому фронту переписывается в триггер 11И-система работает аналогично для всех комбинаций на входах К, 3 . При комбинации сигналов на входах К, 3 "11" открыты транзисторы 5 и 8 и за - крыты транзисторы б и 12 и независимо от напряжения на затворах 4 и 3 транзисторов на входе ключа 1 уровень логического нуля, который записывается синхросигналами в "1-5 триггер.При комбинации сигналов на К, 3входах "10" открыты транзисторы 6и 8 и закрыты транзисторы 12 и 5,сигнал с инверсного выхода второго0-триггера 11 через инвертор натранзисторах 4 и 3 инвертируется ипопадает на информационный вход ключа...
Генератор пачек импульсов
Номер патента: 1262698
Опубликовано: 07.10.1986
Авторы: Гандельман, Дубиняк
МПК: H03K 3/53
Метки: генератор, импульсов, пачек
...импульсной технике и может быть использовано в устройствах управления, например, трикотажных машин,Целью изобретения является повышение частоты следования пачек импульсов путем исключения контактныхэлементов-.На чертеже представлена принципиальная электрическая схема устройства,Генератор пачек импульсов содержит первый конденсатор 1, подключен.ный через первый резистор 2 к полюсам 3 и 4 источника питания, пороговый ключевой элемент (динистор)5, включенный в цепь разряда конденсатора 1 через первый диод 6 ипервичную обмотку 7 трансформатора 8, вторичная обмотка 9 которогочерез второй диод 10 подключена квыводам второго конденсатора 11, параллельно которому через второй резистор 12 включен третий конденсатор 13.В цепь разряда конденсатора...
Устройство для зарядки накопительного конденсатора (его варианты)
Номер патента: 1262699
Опубликовано: 07.10.1986
Авторы: Волков, Жуйков, Закревский, Шиманский
МПК: H03K 3/53
Метки: варианты, его, зарядки, конденсатора, накопительного
...тиристоров 10(1) - 10(2 п), отрицательная клемма 7 источника питания и свободная обкладка накопительного конденсатора 6 соединены с общей шиной 11.Устройство для зарядки накопительного конденсатора работает следующим образом.На клеммы 7 и 8 источника питания подается постоянное напряжение соответствующей полярности, Затем зарядные тиристоры 10(1) - 10(2 п) в первом варианте и 10(1) - 10(2 п) во втором варианте устройства поочередно открываются парами, каждая иэ которых подключена к одному из доэирующих конденсаторов 1(1) - 1(п), и2699 Формула изобретения1 О 3 126 происходит поочередный заряд последних через входной дроссель 9. После заряда каждого из дозирующих конденсаторов 1(1) - 1(п) соответствующая пара зарядных тиристоров 10(1)5...
Формирователь пачки импульсов
Номер патента: 1262700
Опубликовано: 07.10.1986
МПК: H03K 3/64
Метки: импульсов, пачки, формирователь
...1 и на шину 7 формирователя, Первый целый тактовый импульс после окончания управляющего сигнала проходит на шину 7 и одновременно через С-вход проходит через мультиплексор 9 на шину 10, т,е. единичный уровень первого разряда счетчика 8 .по нулевому состоянию счетчика 1 пропускает на выход 10 один тактовый импульс.Подключение информационных 11-входов в мультиплексоре 9 производится согласно таблице,Адресные Информационные входывходы По концу выдачи первого импульсашины 7 счетчик 1 устанавливается впервое состояние (001), которое подключает у мультиплексора 9 О, -вход,который соединен с выходом второгоразряда счетчика 8На выходе второго разряда счетчика 8 в данный момент присутствует нулевой уровень,Следовательно, второй импульс шины7...
Генератор псевдослучайной двоичной последовательности
Номер патента: 1262701
Опубликовано: 07.10.1986
МПК: H03K 3/84
Метки: генератор, двоичной, последовательности, псевдослучайной
...1110, лежат вне основного никла. Рассмотрим поведение устройства,если при сбое он случайно окажется водном из них.Детекторы, выполненные на элементах И 8 и 9, настроены на комбинациисостояний прямых выходов триггеров1100 и 000 х соответственно, где символ х обозначает безразличное состояние триггера 4. Г 1 ри этом состояние0000 триггеров 1 - 4 приводит к появлению на выходе элемента И 9 логической "1", которая через элемент ИЛИ 6поступает на вход второго триггера 2и со следующим тактовым импульсомпередается на его выход,Таким образом, за состоянием 0000следует состояние 0100, лежащее в основном цикле (табл.2). Следовательно,20 элемент И 8 не только реализует переход 0001- 1100, необходимый для Формирования последовательности Баркера,...
Формирователь переменного напряжения
Номер патента: 1262702
Опубликовано: 07.10.1986
Метки: переменного, формирователь
...7 и 11 образуются ступенчатые аппроксимации, прямая и инверсная (фиг.2 и ), так как любому изменению тока через резистор 7, обусловленному перебросом контактов блока 4 переключателей, соответствует точно такое жезеркальное изменение тока через резистор 11, но с обратным знаком. Поэтому прямой ступенчатой аппроксимации синусоидального напряжения на резисторе 7 .(фиг,2 В) соответствует точно такая же "зеркальная аппроксимация на резисторе 11 (фиг. 2 г) .При равенстве резисторов 7 и 1 и коммутации блоком 4 переключателей одних и тех же взвешенных токов блока 5 параметры аппроксимаций идентичны, т.е. имеют равные постоянные составляющие 7 и сдвинуты по фазе нао о180 . Поэтому ступенчатая аппроксимация переменного напряжения .удваивается...
Устройство для формирования напряжения треугольной формы
Номер патента: 1262703
Опубликовано: 07.10.1986
Авторы: Лобанов, Семенов, Соловьева
МПК: H03K 4/06
Метки: треугольной, формирования, формы
...питания, база третьего транзистора 12 и - р - и-проводимости соединена с первой шиной 14 входа устройства, коллектор - с базой первоготранзистора 3 р - и - р-проводимости р,и через третий резистор 9 - с шиной6 первого источника питания, базачетвертого транзистора 13 р - и - рпроводимости соединена с второй шиной 15 входа устройства, коллекторс базой второго транзистора 4 и черезчетвертый разистор 10 - с шиной 8второго источника питангля.Устройство работает следующим образом.При подаче на шины 14 и 15 устройства напряжения через транзисторы 12 и 13 протекает общий ток, который вызывает падение напряжения на резисторах 9 и 10, при равенстве сопротивлений которых падения напряжений на иих также равны.,11 ля обеспечегия равенства плеч...
Генератор линейно изменяющегося напряжения
Номер патента: 1262704
Опубликовано: 07.10.1986
Автор: Гурьев
МПК: H03K 4/08
Метки: генератор, изменяющегося, линейно
...быстродействия устройства засчет снижения времени переходногопроцесса с одновременным повышениемнадежности его работы путем упрощения.На чертеже приведена структурнаязлектрическая схема устройства.Устройство содержит интегратор 1с первым конденсатором в цепи обратной связи, параллельно первому конденсатору 2 подключен промежутоксток - исток полевого транзистора 3,выход интегратора 1 соединен черезрезистор 4 с первым входом дифференциального усилителя 5, который черезвторой конденсатор 6 соединен с выходом его, а второй вход - с шиной источника 7 опорного напряжения, блок8 управления, выход дифференциального усилителя соединен с затвором полевого транзистора, выход блока управления соединен с входом интегратора.Блок 8 управления выполнен...
Формирователь пилообразного напряжения
Номер патента: 1262705
Опубликовано: 07.10.1986
Авторы: Амазаспян, Бутаев, Мкртчян
МПК: H03K 4/08
Метки: пилообразного, формирователь
...4 поступит кратковременный положительный импульс. В результате выходное отрицательноенапряжение интегратора 4 возрастет по абсолютной величине и во время следующего периода пилообразных импульсов амплитуда выходного сигнала возрастет . Рост амплитуды будет происходить до тех пор, пока она не достигнет уровня опорного напряжения, после чего величина . амплитуды будет поддерживаться постоянной и равной опорному напряжению с точностью до некоторой величины 6 П(амплитуда импульсов после каждого периода поочередно становится то боль ше, то меньше величины 0, , отличаясь от нее не более чем на лЯ .Аналогичный процесс происходит и в том случае, если по какой-либо причине амплитуда импульсов становится больше опорного напряжения.Величина 611,...
Импульсный регулятор мощности переменного тока
Номер патента: 1262706
Опубликовано: 07.10.1986
Авторы: Герасимов, Глинкин, Колганов
МПК: H02M 5/22, H03K 5/007
Метки: импульсный, мощности, переменного, регулятор
...регистрах, например регистре 133 ИР 13 или счетчике 133 ИЕ 6.и Р где и - разрядность регистра 4 сдви 50 га. В момент появления фронта импульсов с выхода регистра 4 сдвига изтактовой частоты Р организуютсяО55 формирователем 5 управляющие сигналы1(фиг.2:4 длительностью ,= , ко- о формирователь импульсов 5 выполняется, например, на двух 0-триггерах, включенных последовательно,причем пве 1 снь ныхол нторс о триггера об едиен с. 1)- и В-входами первого триггера. а счетный вход первого трит гера подключают инсЪормационный сигнал (в устройстве - выход регистра 4), а к счетному входу второго триггера подсоединена шина тактовых импульсов, На выходе формирователя 5 генерируется импульс длитель..ностью , = 1/Г генератора 1 в момент появления...
