H03K — Импульсная техника

Номер патента: 834852

Опубликовано: 30.05.1981

Авторы: Глушан, Саплин

МПК: H03K 3/84

Метки: генератор, параметрами, радиоимпульсов, случай-ными

...16, дешифраторы 17 и 18, интегратор 19, счетчик 20, блок 21 сравнения кодов, буферный регистр 22, элемент 23 задержки и дополнительный триггер 24.Устройство работает следующим образом.На выходах триггера 5 формируются противофазные телеграфные сигналы, поэтому короткий импульс запуска с первого выхода задающего генератора 2 проходит с равной вероятностью либо через логические элементы И 8 и ИЛИ 12, либо через элементы И 9 и ИЛИ 13, на один из входов триггера 6 и устанавливает его в соответствующее состояние. Одновременно импульс запуска переписывает из генератора 3 случайных чисел в реверсивный счетчик 15 и в регистр 22 случайное число, а широкий стробирующий видеоимпульс со второго выхода генератора 2 открывает элемент И 7, и...

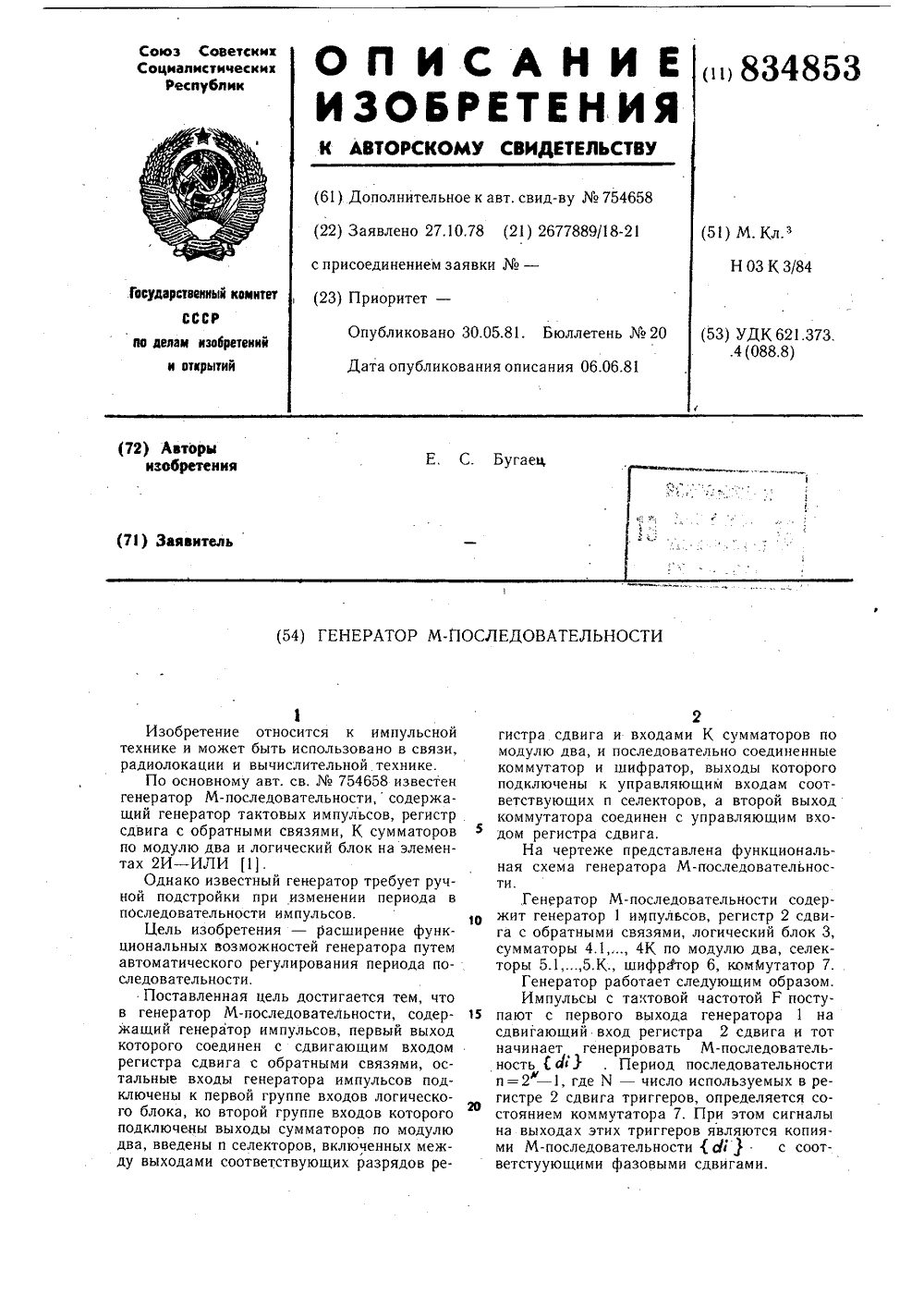

Номер патента: 834853

Опубликовано: 30.05.1981

Автор: Бугаец

МПК: H03K 3/84

Метки: генератор, м-последовательности

...и =2 - 1, где М - число используемых в регистре 2 сдвига триггеров, определяется состоянием коммутатора 7. При этом сигналы на выходах этих триггеров являются копиями М-последовательности ( аЧс соответстуующими фазовыми сдвигами.834853 Формула изобретения д тавитель Е. Мед А. Бойкасж 988 Со Тех ТираГосударс лам изо ква, Ж - Патент,лковКорректорПодписнота СССРрытийнаб., д. 4/5Проектная,Лежнина83 Редактор Заказ 406 ароши ВНИИПИ по д 13035, Мо лиал ПППтвен рете35, г. У го ком ите ий и отк аушскаяжгород, ул Сигналь 1 с выходов регистра 2 сдвига поступают через селекторы 5.1 5.К на входы соответствующих сумматоров 4.1 4.К в такой комбинации, что на их выходах формируются копии М-последовательности Ид ( =0,1К - 1),...

Номер патента: 834854

Опубликовано: 30.05.1981

Авторы: Прилепский, Струнская-Зленко

МПК: H03K 3/84

Метки: копий, псевдослучайного, сдвину-тых, сигнала, формирования

...устанавливаются в исходное состояние генератор 1 М-последовательности, а нечетные импульсы-генератор 2 М-последовательности,. Эти последовательности поступают на входы первого блока 5 коммутации, на управляющий вход которого подаются импульсы с выхода счетчика 7, С приходом нечетного импульса этот блок 5 коммутации пропускает на выход последова- зО тельность в течение времени равного заданной длительности сегмента М-последовательности. После этого на управляющий вход первого блока 5 коммутации приходит очередной (четный) импульс из счетчика 7, ин35 первыи блок 5 начинает пропускать на выход последовательность.Таким образом, на выходе первого блока 5 коммутации образуется последовательность, составленная из одинаковых сегментов...

Номер патента: 834855

Опубликовано: 30.05.1981

Авторы: Смирнов, Худяков

МПК: H03K 3/84

Метки: сигнала, синхронного, случай-ного, телеграфного, формирования

...синхронныйтелеграфный сигнал, у которого в широкихпределах можно изменять вероятность состояния О и 1, а также частоту переходов в другое состояние и коэффйциент корреляции. Генератор 2 шума вырабатываетслучайный процесс с произвольным закономраспределения. Ширина спектра процес 25са ( ь) должна быть в 2 - 4 раза больше,чем полоса пропускания полосового фильтра 4. Усилитель-ограничитель 3 обеспечивает, величину и стабильность параметровпервичного случайного процесса во времени,На выходе полосового фильтра 4 формиру- з 0ется нормальный случайный процесс, а навыходе фазоинвертора 5 - два идентичныхслучайных процесса с нормальным распределением мгновенных значений, сдвинутых пофазе на 180.Вероятность пересечения случайным процессом...

Номер патента: 834856

Опубликовано: 30.05.1981

Автор: Цивин

МПК: H03K 3/86

Метки: генератор, синхроимпульсов

...и 8 находятся в ждущем режиме, т.е,триггеры 21 и 22 установлены в нулевоессостояние, единичные уровни с выходов линий 23 и 24 задержки одновибраторов 7,8 блокируют элементы 1 и 2 ИЛИ - НЕ. Нашинах 9 - 14 управления частотой установлена одна из возможных комбинаций сигналов, на шинах 15 управления фазой, Запуск 16 и Останов 17 - нулевые уровни,триггер 20 может находиться в любом состоянии.Генератор начинает работу по переднему фронту сигнала Запуск с шины 16 ипредставляет собой импульс, длительностькоторого должна быть достаточной для устойчивого срабатывания триггеров 21,22 одновибраторов 7, 8, но не должна превышатьдлительность синхроимпульса. Этот импульсподтверждает блокировку элементов 1, 2ИЛИ - НЕ, ждущий режим...

Номер патента: 834857

Опубликовано: 30.05.1981

Авторы: Серебряков, Стариков

МПК: H03K 4/02

Метки: генератор, пилообразной, формы

...При этом на выходе элемента И - НЕ 4 образуется второй импульс напряжения участка корректировки,Длительность этого импульса также зависит от числа подключенных обратных выходов техже последних триггеров счетчика 2(практически число подключенных выходовтакже равно двум). Далее оба импульса свыходов элементов И - НЕ 3 и 4 подаютсяна входы элемента И - НЕ 5. В нем эти импульсы объединяются и на его выходе образуются импульсы напряжения участковкорректировки. С выхода элемента И - НЕ 5импульсы напряжения участков корректировки подаются на вход первого элемента НЕ 6,инвертируются в нем и далее поступают напео " вход четвертого элемента И - НЕ 7,Одновременно на второй его вход подаются импульсы напряжения с генератора 1 тактовых импульсов,...

Номер патента: 834858

Опубликовано: 30.05.1981

Автор: Муртазин

МПК: H03K 4/02

Метки: генератор, ступенчатого

...к элементу 5 памяти и сумматору 6,Элемент 5 памяти предназначен для хранения 1 Ч=М+Мо+Мь разрядных и слов программы задания длительности, амплитуды и количество ступеней выходного напряжения, причем и = 2", где К - количество разрядов счетчиков 3 или 4, имеющего большую разрядность. Сумматор 6 комбинационного типа предназначен для суммирования кода состояния счетчика 3 с кодом Х элемента 5 памяти при,программном задании амплитуды ступеней.Счетчики импульсов 3 и 4 определяют соответственно амплитуду и длительность ступени, а счетчик 8 импульсов - количество ступеней и работает на вычитание.Генератор ступенчатого напряжения работает следующим образом. Перед запуском генератора 1 в элемент 5 памяти вводится программа изменения...

Номер патента: 834859

Опубликовано: 30.05.1981

Авторы: Поддубный, Селезнева

МПК: H03K 4/02

Метки: генератор, ступенчато-пилообраз-ного

...возникает необходимость установить новый уровень -той ступеньки выходного напряжения, оператор нажимает одну из кнопок элемента 6 оперативного уп равления, На один из входов реверсивного счетчика 8 (прямой или реверсивный, а зависимости от того, увеличить или уменьшить ключ подключен к выходу счетчика импульсов, управляющие входы ключей соединены с одним из выходов распределителя импульсов.На чертеже приведена структурная схема устройства.Устройство содержит счетчик 1 импульсов, декорирующую матрицу 2, элемент 3 запуска, распределитель 4 импульсов, элемент 5 установки амплитуды, элемент 6 оперативного управления, сумматор 7, реверсивный счетчик 8 импульсов, ключи 9, 10, элемент ИЛИ 11.Устройство работает следующим образом.Тактовые...

Номер патента: 834860

Опубликовано: 30.05.1981

Автор: Шуб

МПК: H03K 4/06

Метки: генератор, треугольного

...1 О формула изобретения Составитель А. Горбачев Редактор Н. Кешеля Техред А. Бойкас Корректор Е. Рошко Заказ 4060/89 Тираж 988 Подписное ВНИИПИ Государственного кОмитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Тактовые импульсы с выхода генератора 1 тактовых импульсов поступают на вход и-разрядного двоичного счетчика 2, При этом двоичное число, образованное комбинацией состояний разрядов и-разрядного двоичного счетчика 2, увеличивается с каж(л-т) дым тактом на единицу от нуля до 2 а состояние последнего п-ого разряда двовъ-О ичного счетчика 2 меняется через 2 тактов, Когда на выходе последнего разряда двоичного счетчика 2, а следовательно,...

Номер патента: 834861

Опубликовано: 30.05.1981

Авторы: Громов, Модель, Усик, Шишков

МПК: H03K 4/08

Метки: генератор, пилообразного

...поданным от источника 6, и управляет транзисторами 2 и 9, обеспечивая постоянство амплитуды выходного пилообразного напряжения генератора независимо от влияния таких дестабилизирующих факторов, как изменение емкости интегрирующего или накопительного конденсаторов, напряжения источника питания, параметров транзисторов.При увеличении амплитуды пилообразного напряжения на конденсаторе 1 (вследствие влияния дестабилизирующих факторов) накопительный конденсатор пикового детектора 4 подзаряжается до напряжения на кон денсаторе 1, Из-за увеличивающегося напряжения на одном из входов усилителя 5 управляющее напряжение на его противофазном выходе (резистор 11) уменьшается, а на синфазном выходе (резистор 7) увеличивается. Транзисторы 2 и 9...

Номер патента: 834862

Опубликовано: 30.05.1981

Авторы: Громов, Модель, Усик, Шишков

МПК: H03K 4/08

Метки: генератор, пилообразного

...10 питания через транзистор 12, этот пиковый де ника 6 и управляет транзисторами 2 и 9 50 обеспечивая постоянство амплитуды выходного пилообразного напряжения генератора независимо от изменения емкости заряд- но-разрядного конденсатора, напряжения источника питания, параметров транзисторов устройства.При увеличении амплитуды пилообразного напряжения на конденсаторе 1 (вследствие влияния дестабилизирующих факторов) 1 О 20 25 30 35 40 45 4тектор и дополнительный резистор 14. Напряжение на накопительном конденсаторе 16 увеличивается. Транзистор 12 в момент включения питающего напряжения подзапирается напряжением на резисторе, через который он связан с источником 10 питания. По мере уменьшения тока транзистор 12 открывается и в...

Номер патента: 834863

Опубликовано: 30.05.1981

Авторы: Громов, Ивлев

МПК: H03K 4/60

Метки: генератор, пилообразного

...ключ (на чертеже не указан) в генераторе 5 корректирующего напряжения, а также в узлах 11 и 12 сведения замыкается.При размыкании ключа двусторонней проводимости обеспечивается колебатель- зо ный процесс в 1 С-контуре, образованном каждой из трех индуктивных нагрузок 6 - 8 и конденсаторами обратного хода (на чертеже не указаны), вследствие чего токи в нагрузках 6 - 8 сначала уменьшаются до нуля, а затем, изменив направление на об- З 5 ратное, начинают увеличиваться, При замыкании разрядного ключа формирующие конденсаторы (не показаны) в генераторе 5 и в узлах 11 и2 разряжаются, При этом напряжение в выходе источника 3 по дается на входы узлов 15 и6 совмещения, что обеспечивает их устойчивую работу при отсутствии сигналов...

Номер патента: 834864

Опубликовано: 30.05.1981

Авторы: Волков, Клейменов, Кольченко, Кунеев, Мельников

МПК: H03K 5/00

Метки: гистерезисный, напряжение, периода, пороговый, преобразо-ватель

...выход цепи положительной обратной связи подключен к первому конденсатору.На чертеже представлена функциональная электрическая схема преобразователя.Устройство содержит ключ 1, конденсатор 2, подключенный параллельно ключу 1, цепь заряда конденсатора 2, выполненную на резисторе 3, соединенном с шиной питания, пороговое устройство 4, вход которо834864 Формула изобретения Составитель В. Дмиорова Техред А. БойкасТираж 888ПИ Государственного комитето делам изобретений и открМосква, Ж - 35, Раушская наП Патент, г. Ужгород, ул. триевКорректор В. БутягаПодписноеа СССРытийб., д. 4/5Проектная, 4 Редактор М. Лысог Заказ 4057/84 ВНИИ и 113035,филиал ППго подключен к конденсатору 2, а выход - к конденсатору 5, и цепь 6 положительной...

Номер патента: 834865

Опубликовано: 30.05.1981

Автор: Майковский

МПК: H03K 5/00

Метки: исходное, состояние, схем, установки, цифровойавтоматики

...элемент 4, пороговый элемент 5 и два двухвходовых логических элемента И - НЕ 6 и 7, диод 8, элемент 9 памяти и источник 10 питающих напряжений.Ограничительный резистор 2 одним концом подключен к одному из источников 10 питающих напряжений, а вторым - к входу порогового элемента 5. Элемент 9 памяти подключен к источникам 11 - 1 - 11-и напряжений, а его выходы - к входам ключе- веге элемента 4, выход которого подключен к первым входам логических элементов И - НЕ 6 и 7. Вторые входы логических элементов И - НЕ подключены к выходу порогового элемента 5, Выход логического элемента И - НЕ 6 подключен через диод 8 ко входу порогового элемента 5, а выход логического элемента И - НЕ 7 - к установочному входу элемента 9 памяти. Входы...

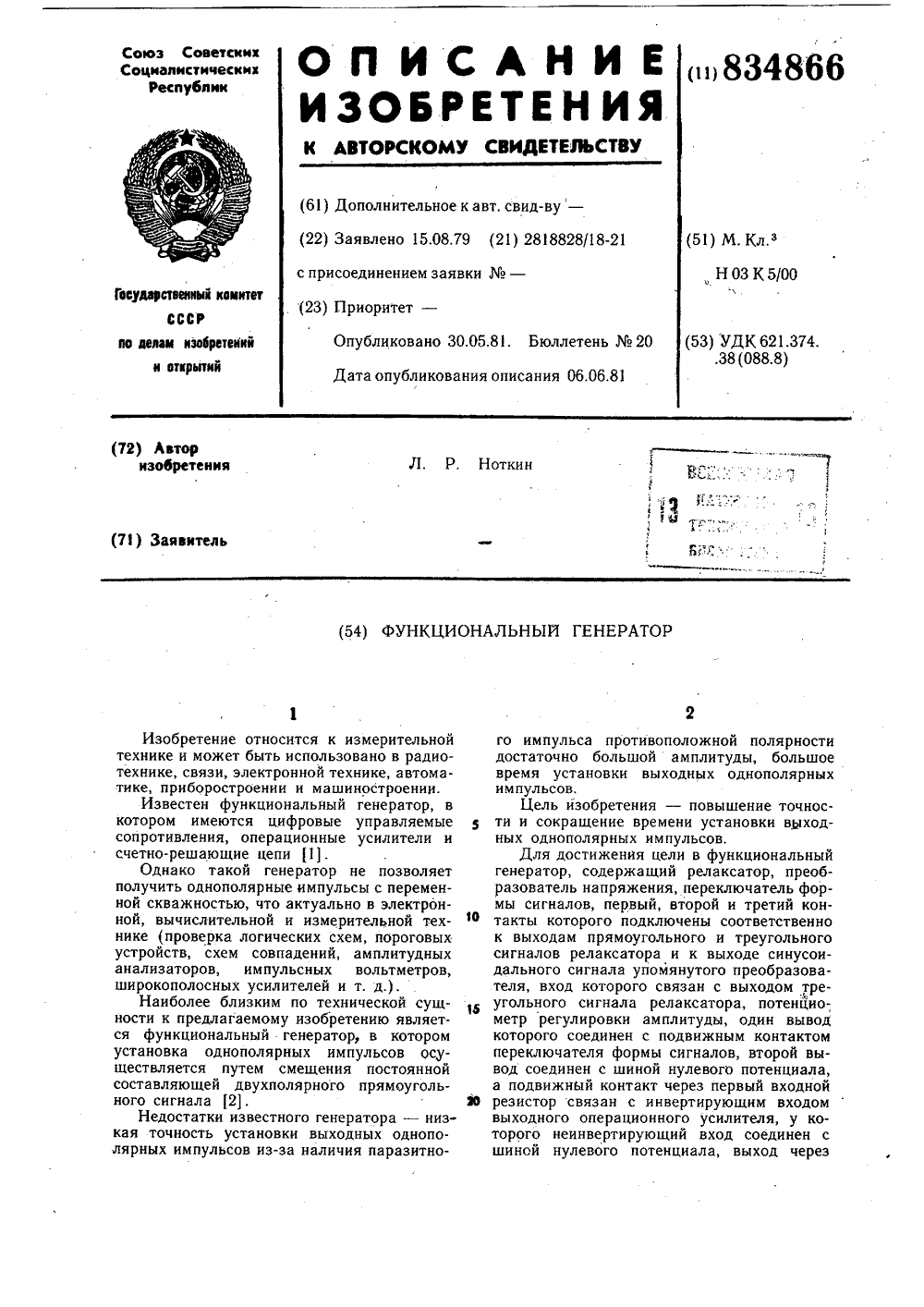

Номер патента: 834866

Опубликовано: 30.05.1981

Автор: Ноткин

МПК: H03K 5/007

Метки: генератор, функциональный

...составляющей, а четвертый - с шиной нулевого потенциала. К инвертирующему входу операционного усилителя 12 одним выводом присоединены, резисторы 13 - 15, вторым выводом третий резистор подключен к выходу прямоугольного сигнала релаксатора, анод первого диода 16 и катод второго диода 17, подключевы к выходу операционного усилителя, вторые выводы первого и второго резисторов подключены соответственно к первому контакту переключателя 18 полярности импульсов направления а и второму контакту того же переключателя направления б, у которого первый контакт соединен с вторым контактом упомянутого переключателя направления а и инвертируюгцим входом операционного усилителя. Катод первого и анод второго диодов подключены соответственно к...

Номер патента: 834867

Опубликовано: 30.05.1981

Авторы: Кладов, Ляленков

МПК: H03K 5/01

Метки: импуль-cob, прямоугольных, синусоидального, формирователь

...участках своих характеристик. При поступлении на базу транзистора 1 отрицательной полуволны входного синусоидального напряжения он запирается и ток через него прекращается. При этом ток через транзистор 2 возрастает на такую же величину. За счет увеличения этого тока перепад напряжения на резисторе 11 также увеличивается и напряжение на коллекторе транзистора 2 становится близким к нулю (относительно потенциала земли). Транзисторы 4 и 5 закрываются. Величина напряжения на коллекторе запертого транзистора 1 определяется делителем на резисторе 8 и диодах 9 и 10 в цепи базы транзистора 7, т. е. практически суммой падений напряжений в прямом направлении на двух диодах 9 и 10 за вычетом падения напряжения на переходе база-эмиттер...

Номер патента: 834868

Опубликовано: 30.05.1981

Авторы: Суханов, Татаренко

МПК: H03K 5/01

Метки: импульсов, формирователь

...импульсов содержит инвертор 1, два элемента И - НЕ 2 и 3, Д-триггер 4 с установленным Ь-ходом, К-триг 1 Огер 5, выполненный на элементах И - НЕ,шину 6 синхронизации шину 7 управлениявыход 8.Шина 6 синхронизации соединена со входом второго элемента И - НЕ 3 и через инвертор 1 с первым элементом И - НЕ 2.Шина 7 управления соединена со вторымвходом первого элемента И - НЕ 2, с 5-входом установки Д-триггера 4 и с входомЮ-триггера 5. Выход второго элементаИ - НЕ 2 соединен со счетным входом Д-триг-огера 4, прямой выход которого соединен свторым входом К 5-триггера 5, а инверсныйвыход Д-триггера 4 - с вторым входом второго элемента И - НЕ 3, выход которогосоединен с выходной 8. Выход триггера 5 2соединен с Д-входом Д-триггера...

Номер патента: 834869

Опубликовано: 30.05.1981

Автор: Волгин

МПК: H03K 5/02

Метки: выходное, универсальное

...и принципу .действия аналогичны)-.Каскад усиления (формирования) содержит балансный каскад на транзисторах 1834869 Формула изобретения 1 Г оставител Техред А Тираж 988 Н. ДубровскаяБойкас КоПокомитета СССРи открытийская наб д. 4од ул Проектн рректор Н. Бабинедписное ственного бретений - 35, Рауг. Уж го 5 я,и 2, резистивное Т-образное звено на резисторах 3 - 5 и диодно-резистивное звено на диодах 6, 7 и резисторе 8. Выходное напряжение снимается с коллекторных нагрузок 9 и 1 О и подается на вход следующего каскада. Напряжение смешения на входе кас када (на базах транзисторов 1 и 2) Еен задается с помошью эмиттерного повторителя 11. При работе в режиме линейного усиления напряжения питания Е а )0 подается на диоды б и 7, поэтому они...

Номер патента: 834870

Опубликовано: 30.05.1981

Автор: Смирнов

МПК: H03K 5/04

Метки: импульсов, формирователь

...с выходом элемента 2 совпадения. Третий вход элемента 2 совпадения соединен со вторым выходом триггера 1 и соединен со вторым входом элемента 3 совпадения. Первые входы первого и второго элементов И - НЕ, на которых построен триггер 1, соединены между собой и являются первым входом триггера 1. Выход первого элемента И - НЕ соединен со вторым входом второго элемента И - НЕ, а выход второго элемента И - НЕ соединен со вторым входом первого элемента И - НЕ. Третий вход второго элемента И - НЕ является вторым входом триггера 1. Третий вход первого элемента И - НЕ является третьим входом триггера 1. Выход первого элемента И - НЕ является первым выходом триггера 1. Выход второго элемента И - НЕ является вторым выходом триггера...

Номер патента: 834871

Опубликовано: 30.05.1981

Авторы: Дунский, Еремеев, Сельдяков

МПК: H03K 5/08

Метки: пороговое

...9 импульса, дифференцирующий элемент 1 О.Элемент 1 заряда конденсатора, установленный на входе порогового устройства, соединен с первой обкладкой конденсатора 2, которая подсоединена также к выходу ключа 7 быстрого разряда и ко входу ЛПУ 8, выход которого является выходом устройства, вторая обкладка конденсатора 2 соединена с объединенными выходами ключей 4 и 6, входы которых соединены с источником 3 порогового напряжения и с нулевым потенциалом соответственно, управляющий вход ключа 4 соединен с выходом 1, а ключа 6 - с выходом 0 триггера 5 и со входом формирователя 9 импульса, выход которого соединен с управляющим входом ЛПУ 8 и через дифференцирующий элемент 10 со входами ключа 7 и триггера 5, на вход которога подается импульс...

Номер патента: 834872

Опубликовано: 30.05.1981

Авторы: Корчажкин, Паюнов, Розина, Чупрыгин

МПК: H03K 5/13

Метки: сигналов, формирователь

...которого соединен с одним входом первого дешифратора 5. Выход первого дешифратора 6 соединен с первым выходом 12 сигнала управления, одним 45 управляющим входом коммутатора 7 и с одним входом второго дешифратора 11, выход которого соединен со вторым выходом 14 сигнала управления, вторым управляющим входом коммутатора 7 и со вторым входом первого дешифратора 6. Один выход коммутатора соединен с другим входом блока 2 памяти. и с другим входом первого элемента 5 памяти, другой вход которого соединен с выходом второго анализатора 9, на входы которого заведены цепи со второй шины 8 команд управления, а выход элемента 10 памяти соединен с другим входом второго дешифратора 11,4Работа формирователя управляющих сигналов заключается в...

Номер патента: 834873

Опубликовано: 30.05.1981

Автор: Иванов

МПК: H03K 5/135

Метки: действия, прямого, синтезатор, цифровой

...шину 4 выходных импульсов, запоминающее устройство (ЗУ) 5, дополнительный управляемый делитель 6.При подаче на управляемый вход делителя 2 сигнала, соответствующего логической 1, его коэффициент увеличивается на единицу от установленного значения, а при подаче сигнала, соответствующего логическому О, коэффициент деления 2 становится равным исходному. Делитель 2 должен быть реализован по двухканальной схеме, в которой предустановка коэффициента и его манипуляция не влияют на быстродействие.Ко всем остальным узлам синтезатора предъявляются низкие требования к быстродействию. ЗУ 5 может иметь время выборки до половины периода выходных импульсов, блок 3 переменной задержки может иметь время установления задержки до периода выходных...

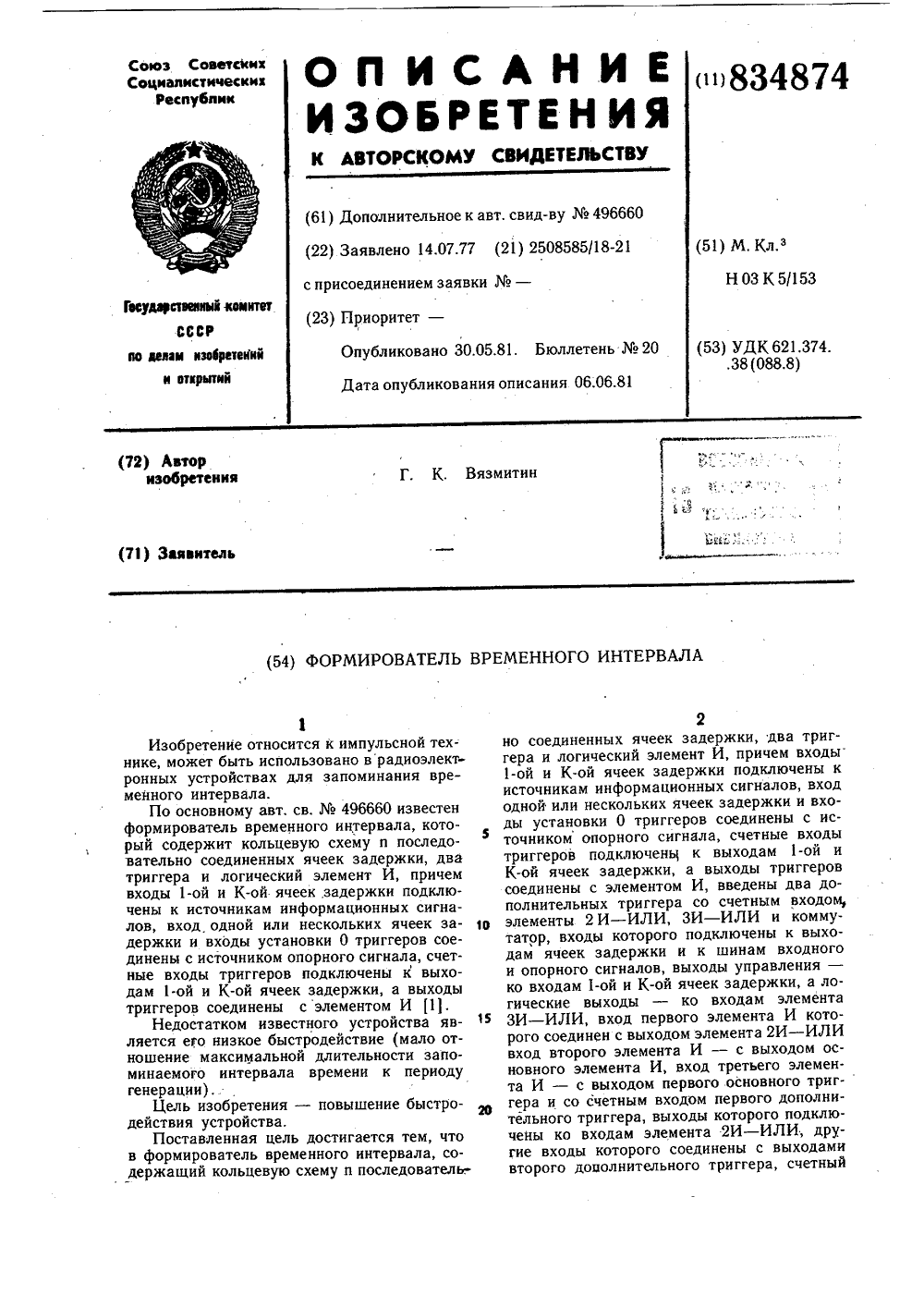

Номер патента: 834874

Опубликовано: 30.05.1981

Автор: Вязмитин

МПК: H03K 5/153

Метки: временного, интервала, формирователь

...примера возьмем п = 8, К =,5, Г, ;"г:д,сгде 2 - длительность импульса, формируемого ячейкой задержки, 1 - время восстановления ячейки задержки.Исходное состояние формирователя, задаваемое опорным сигналом 1, поясняет отрезок времени 0 - ):о на временных диаграммах (фиг. 2, 3).С приходом информационного сигнала Бек, передний фронт которого соответствует началу запоминаемого интервала времени, запускается первая ячейка задержки 1 в 1, от заднего фронта которой последовательно запускаются остальные ячейки задержки 1 - 21-п (диаграммы 1 - 11 ).Информационный сигнал АЙ, передний фронт которого соответствует концу запоминаемого интервала времени, поступает на вход коммутатора 5, который в зависимости от времени прихода этого сигнала...

Номер патента: 834875

Опубликовано: 30.05.1981

Автор: Дадунашвили

МПК: H03K 5/153

Метки: дребезгаконтакта, устранения

...через элемент 4 задержки поступает на вход элемента И 5, на другие834875По размыканию контакта 1 счетчик 3сбрасывается, так как на вход сброса поступает положительный сигнал с элемента ИЛИ 2. Устройство возвращается в первоначальное состояние и готово к дальнейшей работе.Предлагаемое устройство выполнено наинтегральных элементах, может обслуживать неограниченное число контактов, повышает надежность и быстродействие схемы и полностью исключает явление дребезга. формула изобретения входы которого поступает последователь ность импульсов с автоколебательного гене ратора 6 (фиг. 2 в) и сигнал с инверсного выхода счетчика 3 (используется асинхрон ный четырехразрядный двоичный суммирую щий счетчик, построенный на ЬК-триггерах)При...

Номер патента: 834876

Опубликовано: 30.05.1981

Авторы: Алиев, Вайсман, Джагупов, Тагиев

МПК: H03K 5/19

Метки: импульсов, пар, селектор

...фиксатора 5 временных интервалов. В случае, когда фиксатор 5 времен 10 ных интервалов к этому моменту еще неперешел очищенное состояние, импульс осуществляет принудительный сброс последнего. Это происходит, когда длительность второго импульса из комбинации двух смежных импульсов меньше длительности импульса, воспроизводимого фиксатором 5временных интервалов. В результате этого импульс, воспроизводимый фиксатором 5 временных интервалов, вырабатывается не полностью и селектор оказывается готовым к опросу20 следующих смежных импульсов. Во всехостальных случаях фиксатор 5 временных интервалов к тому моменту уже находится в очищенном состоянии и сигнал сброса не меняет его состояния. формула изобретения 3дом КЗ-триггера, а второй - с...

Номер патента: 834877

Опубликовано: 30.05.1981

Авторы: Герасимов, Скрябин

МПК: H03K 5/19

Метки: обнаружения, потериимпульсов

...элемента И и вторым входом квазиселек834877 тора, выход которого соединен со входом элемента задержки, а инвертор включен между выходом элемента задержки и вторым входом элемента И.На чертеже представлена структурная электрическая схема устройства для обнаружения потери импульсов., Устройство содержит квазиселектор 1, элементы 2 и 3 задержки, инвертор 4, элемент 5 И, входную шину 6, выходную шину 7,Первый вход квазиселектора подключен к шине 6, второй вход - к выходу элемента 3 задержки, выход квазиселектора подключен ко входам элемента 2 задержки и элемента 5 И.Устройство работает слеДующим образом.В промежутке времен 14 между поступлением на шину 6 входных импульсов на выходе квазиселектора 1 - низкий уровень напряжения...

Номер патента: 834878

Опубликовано: 30.05.1981

Авторы: Кустов, Панферов, Савельева, Федяева

МПК: H03K 5/22

Метки: сравнения

...операции сравнения в широком динамическом диапазоне входных сигналов в устройстве сравнения принято разбиение диапазона на два перекрывающихся участка. На первом участке диапазона сравнения малых сигналов, соизмеримых по величине с погрешностями усилителя постоянного тока, производится усиление их до уровней, существенно превышающих эти погрушности и соответствующих линейной работе элементов 9, 10, 19, 20. Сравнение осуществляется на компараторе 25, при этом начальные уровни срабатывания компараторов 24 и 25 выбраны таким образом, что сравнение может произойти только при сигналах, превышающих величины погрушностей усилителей постоянного тока. Коэффициенты, усиления усилителей 4 - 6 выбираются так, что когда сигналы на входе...

Номер патента: 834879

Опубликовано: 30.05.1981

Автор: Матренко

МПК: H03K 5/22

Метки: селекции, сигналовзаданной, формы

...входах. Далее напряжения с выходов блоков 9 поступают на входы сумматора,10, в котором происходит их алгебраическое сложение. Таким образом, напряже ние на выходе сумматора 10 равно сумме абсолютных значений дискретных отсчетов анализируемого сигнала. 4Поскольку сумма абсолютных значений дискретных отсчетов сигнала пропорциональ" на его энергии, то сигнал на входах пере- множителей 3 и на входе аттенюатора 7, подключенных к выходу сумматора 10, равен энергии анализируемого сигнала. При перемножении значения энергии анализируемого сигнала на дискретные значения эталонного сигнала, которые заданы коэффициентами передачи перемножителей 3, на выходах которых образуются напряжения, равны дискретным значениям отсчетов эталонного сигнала, а...

Номер патента: 834880

Опубликовано: 30.05.1981

Авторы: Дениско, Сорокин

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...вторым выходамиодновибратора 1. Счетный вход одновибратора 1 и вторые входы триггеров 5 - 6селектора-формирователя 4 соединены с соответствующими тактовыми шинами,Селектор работает следующим образом.В исходном состоянии на входе селектора, на входе и первом выходе одновибратора 1 присутствуют нули.При поступлении сигнала на вход селектора-формирователя 4 и появлении первоготактового импульса опрокидывается первый триггер 5, а при поступлении второготактового импульса на вход второго триггера 6 на нулевом выходе триггера 6 появляется нуль, на выходе элемента 8 НЕ -единица. С выхода элемента 9 И селектораформирователя 4 на вход одновибратора 1поступает сигнал, устанавливающий одновибратор 1 в исходное положение, при этомна первом выходе...

Номер патента: 834881

Опубликовано: 30.05.1981

Автор: Нефедьев

МПК: H03K 5/26

Метки: компаратор, частотный

...этих 10 . импульсов на выходе формирователя 2 формируется пилообразное напряжение, амплитуда которого пропорциональна: их длительности. При кважности, близкой к Х, амплитуда пилообразного напряжения 15 характеризует длительность периода иоследуемого сигнала.Пороговый элемент Х, благодаря нормально замкнутому ключу 5 (в качестве которого может быть использован как 2 о аналоговый ключ, например, полевой транзистор, так и логический вентиль И), охвачен сильной положительной обратной связью и является по существу триггером, При атом он занимает одно из двух ус тойчивых состояний независимо от величю иы пилообразного напряжения на его входе. Ключ 5 устроен так, что он размыкается лишь под действием заднего фронта входных импульсов (например,...
