H03K — Импульсная техника
Устройство фиксации временного положения случайного сигнала
Номер патента: 1145468
Опубликовано: 15.03.1985
МПК: H03K 3/64
Метки: временного, положения, сигнала, случайного, фиксации
...выход первого дискриминатора соединен с вторым входом преобразователя время - амплитуда.На Фиг.1 приведена структурнаясхема устройства Фиксации временногоположения случайного сигнала; нафиг.2 - временные диаграммы его работы; на Фиг.3 - функциональнаясхема, вариант выполнения устройства; на Фиг.4 и 5 - расчетные зависимости момента фиксации от амплитуды А и длительности фронта Т соответственно,Устройство Фиксации временногоположения случайного сигнала (фиг.1)содержит первую линию 1 задержки,выход которой соединен с первым входом Формирователя 2, первый и второйдискриминаторы 3 и 4, преобразователь5 время - амплитуда, вторую линию.бзадержки, .вход которой соединен свходом первой линии 1 задержки ивходом первого дискриминатора 3,...
Формирователь кодов
Номер патента: 1145469
Опубликовано: 15.03.1985
Автор: Ярмолик
МПК: H03K 3/84
Метки: кодов, формирователь
...выходамиэлементов ИЛИ группы 33, первые:1,щ) определяющих вид полинома,для входы элементов ИЛИ группы 33 соелицены с соответствующими выходами эпемецтов И второй группы 28, вторые входы элементов ИЛИ группы 33 соединены с соответствующими выходами 5 элементов И первой группы 27, вторые входы элементов И первой группы 27 соединены с выходом второго элемента ИЛИ 22 н первым входом третьего элемента И 8, второй вход которого 10 соединен с входом синхронизации бло. ка 5 памяти, вторым входом первого элемента И б,входом синхронизации второго регистра 13 сдвигавходом синхро - низации первого регистра 12 сдвига и 15 выходом генератора 1 тактовых имс пульсов, вход которого соединен с входом элемента 37 индикации и выходом четвертого...
Дискретная линия задержки
Номер патента: 1145470
Опубликовано: 15.03.1985
Автор: Сагайдачный
МПК: H03K 5/13
Метки: дискретная, задержки, линия
...настоящего изобретения - увеличение длительности задержки присохранении уровня нестабильностизадержки.Поставленная цель достигается тем,что в устройство содержащее последовательно соединенные входной каскади К однотипных времязадерживающих ячеек,входной каскад состоит из транзистора, коллектор которого через нагрузочный резистор соединен с шиной источника питания, база транзисторасоединена с источником входного сигнала и через резистор соединена с шинойисточника питания, эмиттер транзистора соединен с общей шиной, времязадерживающая ячейка состоит из первоготранзистора база которого соединенас коллектором транзистора входногокаскада, коллектор - с шиной источника питания, эмиттер через первыйрезистор - с общей шиной, накопительного...
Устройство тактовой синхронизации
Номер патента: 1145471
Опубликовано: 15.03.1985
МПК: H03K 5/135
Метки: синхронизации, тактовой
...тактовой синхронизации содержит триггер 1 типа Е, триг-гер 2 типа Э, шину 3 управляющихимпульсов, шину 4 тактовых импульсови выходную шину 5.Выход триггера 1 соединен с 3 -входом триггера 2, выход которого подключе к выходнОЙ шине 5 и Р -входу триггера 1, В -вход которсго соединен сшиной 3 управляющих импульсов, ашина 4 тактовых импульсов подключенак С -входу триггера 2,Устройство работает следующим образом,В исходном состоянии триггеры 1и 2 находятся в нулевом состоянии,т.е. на их прямых выходах установлены низкие уровни напряжений.На шину 4 подается непрерывнаятактовая частота,При появлении на шине 3 устройства положительного сигнала произвольной длительности Е -триггер 1.устанавливается в единичное состояние. С приходом...
Цифровой умножитель частоты следования импульсов
Номер патента: 1145472
Опубликовано: 15.03.1985
Автор: Дроздова
МПК: H03K 5/156
Метки: импульсов, следования, умножитель, цифровой, частоты
...а вход первого изних и ВыхОд Второго соединены соответственно с выходом первого удвоите- оля частоты и Вторым входом элементаИСКЛЮЧАЮЩЕЕ ИЛИ.На фиг.1 приведена электрическаяструктурная схема устройства; наФиг.2 - временные диаграммы, пояс-,няющие его работу,Цифровой умножитель частоты следования импульсов содержит первый 72удвоитель 1 частоты, вход которого соединен с входной шиной 2, а выходс входом Фазосдвигающей цепочки 3, состоящей из двух последовательно соединенных одновибраторов 4 и 5, выход которой соединен с первым Ьходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6, выход которого соединен с выходной шинойустройства, второй и третий удвоители 8 и 9 частоты, которые соединены последовательно, а вход первого 8 из них и выход второго 9...
Частотный модулятор
Номер патента: 1145473
Опубликовано: 15.03.1985
МПК: H03K 7/00
...входы которого соединены с выходами делителя модулирующей частоты, а выход - с вьжодной шиной и синхронизирующим входом триггера, информационный вход которого соединен с шиной модулирующей частоты, а выход - со счетным входом делителя модулирукнцей частоты, управляющий вход которого соединен с шиной "Направление счета".На Фиг,1 представлена структурная схема частотного модулятора; на фиг,2 - временные диаграммы его работы; на Фиг,3 - пример реализации частотного модулятора на микросхемах серии 155 для и = 2.Частотный модулятор содержит делитель 1 модулируемой частоты, коммутатор 2, делитель 3 модулирующей частоты и триггер 4, причем синхронизирующий вход делителя 1 модулируемой частоты соединен с шиной модулируемой частоты, а его выходы...
Транзисторный ключ
Номер патента: 1145474
Опубликовано: 15.03.1985
Автор: Турченков
МПК: H03K 17/60
Метки: ключ, транзисторный
...транзисторы, резистор, входную клемму, шину источника питания и общую шину, нагрузку, причем 45 силовой транзистор и первый управляющий транзистор имеют одну проводимость, коллектор первого управляющего транзистора соединен с входной клеммой, эмиттер - с базой силово го транзистора, база - с коллектором ) второго управляющего транзистора, база которого соединена с первым выводом резистора, коллектор силового транзистора через нагрузку соединен 55 с шиной источника питания , а эмиттер - с общей шиной, введен диод, который включен между коллектором си 1лового транзистора и эмиттеромвторого управляющего транзистора,проводимость которого совпадаетс проводимостью первого управляющеготранзистора, а второй вывод резистора подключен к шине...
Релейный триггер
Номер патента: 1145475
Опубликовано: 15.03.1985
Автор: Вохмянин
МПК: H03K 21/00
...и размыкающему контактам первого реле, переключающий контакт которого подключен к первой шине питания, счетный вход устройства подключен через первый диодк первому выводу обмотки второго реле, через второй диод - к переключающему контакту второго реле, замыкающий контакт которого подключен кпервому выводу обмотки первого реле,вторые выводы обмоток первого и второго. реле через вновь введенный ключподключены к общей шине, а вход ключа,подсоединен к размыкающему кон-,такту второго реле.На чертеже представлена принципиальная схема.В релейном триггере, соедржащемпервое 1 и второе 2 реле, первыевыводы обмоток которых подключенысоответственно к замыкающему 3 и размыкающему 4 контактам первого реле 1,переключающий контакт 5 которого...
Синхронный делитель частоты следования импульсов на 5
Номер патента: 1145476
Опубликовано: 15.03.1985
Автор: Забардаев
МПК: H03K 23/00
Метки: делитель, импульсов, синхронный, следования, частоты
...частоты следования импульсов на 5,содер-.,жащий три 9-триггера, С-входы пер вого и второго из которых подключенык шине прямого входного сигнала, Свход третьего 9 -триггера подключен 55к шине инверсного входного сигнала,а его первый 3-вход - к инвесрномувыходу первого )-триггера, первый Н-вход которого соединен с инверснймвыходом второго В-триггера, введенэлемент И, первый и второй входы ко.торого подключены к прямым выходамсоответственно первого и третьегоД-триггеров, а выход соединен с.вторымО-входом третьего В -триггера,инверсный выход которого соединен .с первым Ц-входом второго В -триггера,. вторые Э -входы первого и второго3-триггеров соединены соответственнос первым и вторым К-входами. третьегоЯ-триггера и подключены к инверсным...
Реверсивный счетчик
Номер патента: 1145477
Опубликовано: 15.03.1985
МПК: H03K 23/56
Метки: реверсивный, счетчик
...с первым входом мажоритарного элемента второй вход которого соединен с выходом элемента НЕ, а третий вход мажоритариого элемента каждого разряда, кроме второго, соединен с выходом мажоритарного элемента предьдушего Фзряда,. третий вход мажоритарного элемента второго разряда соединен с4Устройство работает следующим образом.Перед началом каждого из шести возможных режимов работы предлагаемого устройства по общей команде один из его 0 -триггеров (например, О -триггер.1=1) через входы 3 и К асинхронной установки устанавливается в единичное ("1"), а все остальные 0 - триггеры 1=2-1=5 в нулевое ("0") логические состояния. При этом для обеспечения первых четырех режимов к шине 6 прикладывается нулевой логический уровень (фиг. 2, табл. 1-4),...
Генератор мощных высоковольтных импульсов
Номер патента: 623467
Опубликовано: 30.03.1985
Авторы: Гусев, Ильин, Марков, Меллех
МПК: H03K 3/53
Метки: высоковольтных, генератор, импульсов, мощных
...накопи тель, управляющий клоч, включенный между положительным полюсом буферного накощ;теля и одним иэ выводов первичной обмотки индуктивного накопителя, нагрузку, подключенную к его 45 вторичной обмотке, и второй управляемый ключ, включенный параллельно нагрузке, параллельно первичной обмотке индуктивного накопителя подключена цепь из двух последовательно 50 соединенных управляемых ключей, общая точка которых соединена с отрицательным полюсом буферного накопителя, а второй вывод первичной обмотки индуктивного накопителя соединен с 55 анодом вентиля, катод которого подключен к положительному полосу буферного накопителя. На чертеже представлена схема генератора.Параллельно источнику 1 питания подключен емкостный буферный накопитель 2,...
Распределитель импульсов
Номер патента: 1148022
Опубликовано: 30.03.1985
Авторы: Кныш, Мельников, Харченко
МПК: G06F 1/04, H03K 5/153
Метки: импульсов, распределитель
...которого соединен с входом дешифратора 6, Вторая информационная шина 15 соединена с информационным входом регистра 7, выход которого соединен с первыми входами первого блока 9 элементов И. Выходы дешифратора 6 соединены с вторыми входами первого блока 9 элементов И. ПерваяПо первой информационной шине 16 50 в счетчик 5 записывается код, определяющий начальный канал выдачи импульсов управления. При необходимости выдачи импульсов, начиная с первого канала, код является нулевым. При 55 выдаче кода, начиная с последнего канала, этот код должен быть единичным. На вторую 18 или третью 19 управляющие шины распределителя поступает сигйал, определяющий порядок выдачи импульсов (в прямом или обратном направлении). Например, при поступлении...
Многоканальный релаксационный генератор
Номер патента: 1148098
Опубликовано: 30.03.1985
Авторы: Арутюнян, Мкртчян, Мурадян
МПК: H03K 3/02
Метки: генератор, многоканальный, релаксационный
...(фиг. 1-4), в каждом 1-м канале содержит мажоритарный элемент 1 - 1, времязадающую цепь, выполненную в виде резисторноемкостного дифференцирующего элемента 2 - 1 , и шину 3 задания режима. Первый вход мажоритарного элемента 1 - 1 каждого 1-го канала соединен с выходом ЙС-дифференцирующего элемента 2 -1 этого же канала, а его выход - с входом ЯС-дифференциНрующего элемента ( 1 +2)-го канала и одновременно с третьим входомМ+ мажоритарного элемента. (2 го канала, Вторые входы мажоритарных элементов всех каналов объединены и подключены к шине 3 задания режима генерацииЧисло каналов в генераторе предполагается нечетным ( М = 3, 5, 7,),Процесс Функционирования генератора удобно рассмотреть при конкретном значении числа каналов Й . Так,...
Управляемый одновибратор
Номер патента: 1148099
Опубликовано: 30.03.1985
МПК: H03K 3/284
Метки: одновибратор, управляемый
...импульсов при работев наносекундном диапазоне, что вызвано большим временем рассасывания50насыщенного транзисторного ключа,а также температурно нестабильным на чальным напряжением на накопительномконденсаторе,Цель изобретения - повышение тем ,пературной стабильности длительнос" ти выходных импульсов в наносекунд:ном диапазоне. Поставленная цель достигается тем, что в устройство, содержащее генератор тока, вход которого подключен к положительной клемме источника питания, выход которого подключен к времязадающему конденсатору, элемент сравнения, первый вход которогоподключен к шине управления, а выход - к первому входу триггера, второй вход которого подключен к шинезапуска, первый транзистор и источник питания, введен второй транзистор,...
Генератор пилообразного тока
Номер патента: 1148102
Опубликовано: 30.03.1985
Авторы: Гаврилова, Лицкевич, Очаковская
МПК: H03K 4/60
Метки: генератор, пилообразного
...2 и диода 3 во времяпрямого хода развертки, а такжеэапирание транзистора 2 и диода 3во время обратного хода. При отпертых транзисторе 2 и диоде 3 (прямой ход развертки) к нагрузке 5 приложено фактически постоянное напряжение, образующееся на разделительном конденсаторе 4 в течение нескольких первых периодов развертки после включения генератора эа счет напряженияисточника питания, Ток в нагрузке5 изменяется по закону, близкому к линейному, сначала протекая черездиод 3, а затем, изменив направлениена обратное, течет через транзистор2, В течение прямого хода разверткинапряжение на разделительном конденсаторе 4 уменьшается (по абсолютной величине). При запирании транзистора 2 но входу усиленным синхронизирующим импульсом...
Устройство для синхронизации импульсов
Номер патента: 1148105
Опубликовано: 30.03.1985
Авторы: Смирнов, Смирнова, Телень
МПК: H03K 5/153
Метки: импульсов, синхронизации
...к входу сброса триггера 2. Выход элемента совпадения 12 соединен с первым входом элемента совпадения 10 и подключен к первому входу сброса триггера 1 и первому входу сброса триггера 3.Второй вход элемента совпадения10 подключен к выходу источника 14импульсов синхронизации, Выходом 15.3 1148 устройства является выход элемента совпадения 11.Устройство для синхронизации импульсов работает следующим образом.В исходном состоянии на выходе 5 источника 13, на выходе триггера 2, на выходе элемента совпадения 10, на выходе 15 устройства и на инверсных выходах триггеров 1 и 3 присутствует высокий потенциал, а на выходе элемента совпадения 12 на выходе . триггера 3 присутствует нулевой потенциал. На выходе источника 14 импульсов...
Устройство коммутации
Номер патента: 1148107
Опубликовано: 30.03.1985
МПК: H03K 17/16
Метки: коммутации
...и на источнике сигнала (особенно в случае, если его вьмодное сопротивление достаточно велико), которые создают 55 управляющие сигналы в моменты переключения из-за наличия емкостных связей между цепями управления и коммутации переключателя. Увеличение емкости конденсатора подавления коммутационных помех хотя и приводит к их снижению, однако вызывает уменьшение максимально допустимой частоты источника сигнала.Цель изобретения - повышение точности передачи низкочастотного сигнала устройства коммутации.Поставленная цель достигается тем, что в устройство коммутации, содержащее переключатель, источник низкочастотного сигнала, нагрузку и конденсатор подавления коммутационных помех, причем аналоговый вход переключателя соединен с...
Транзисторный переключатель
Номер патента: 1148109
Опубликовано: 30.03.1985
Автор: Стулов
МПК: H03K 17/60
Метки: переключатель, транзисторный
...проводимости, выход четвертого транзисторного ключа подключен 45 к выходной шине, а вход через дополнительный резистор соединен с выходом второго транзисторного ключа 1 2 3,Недостатком известного .транзисторного переключателя является низкая 50 надежность.Цель изобретения - повышение надежности транзисторного переключателя,Поставленная цель достигается тем, что в транзисторный переключатель, содержащий первый, второй и третий транзисторные ключи, резистор, причем первый и второй транзисторные ключи выполнены по схеме с общим эмиттером, вход первого транзисторного ключа подключен к входной шине, а выхсд соединен с входом первого транзисторного ключа, вьпсод которого через резистор подключен к входу третьего транзисторного ключа,...
Переключатель
Номер патента: 1148111
Опубликовано: 30.03.1985
Автор: Савельев
МПК: H03K 17/60
Метки: переключатель
...источника входного напряжения и вторым выводом согласующего резистора, база - с выходом источника управляющего напряжения, коллектор с базой управляющего транзистора, через дополнительный резистор - с вторым входом токостабилизирующего двухполюсника и через конденсатор с базой ключевого транзистора.Кроме того, токостабилизирующий двухполюсник выполнен в виде транзистора, диода и резистора, причем эмиттер транзистора через резистор соединен с первым входом токостабилизирующего двухполюсника и первым выводом диода, второй вывод которого соединен с вторым входом токостабилизирующего двухполюсника и базой транзистора, коллектор которого соединен .с выходом токостабилизирующего двухполюсника.На чертеже приведена принципиальная схема...
Элемент с тремя состояниями
Номер патента: 1148113
Опубликовано: 30.03.1985
Автор: Алюшин
МПК: H03K 19/00
Метки: состояниями, тремя, элемент
...первую шину питания, подключенную.к одному выводупитания первого, второго и третьегоинверторов, элементы ИЛИ-НЕ и И-НЕ,первые входы которых подключеныВк информационной шине, вторые входы. - к соотвегствующим управляющимшинам, .а выходы, подключены соответственно к входам первого и второгоинверторов, введены вторая шина питания, четвертый инвертор и двунаправленный ключ, третьи дополнительныевходы элементов ИЛИ-НЕ И-НЕ соеинены с выходом. третьего инвертора,один вывод питания элементов ИЛИ-НЕ, И-НЕ и четвертого инвертора подключен к второй шине питания,вход четвертого инвертора подключенк информационной шине, а двунаправленный ключ, управляемые входы которого подключены к соответствующимуправляющим шинам,...
Логический элемент
Номер патента: 1148114
Опубликовано: 30.03.1985
МПК: H03K 19/20
Метки: логический, элемент
...реализации функцийнида (аЬ+Йс) и (аЬ+ас) .1Поставленная цель достигаетсятем, что в логический элемент наМДП-транзисторах, содержащий дваМДП-транзистора одного типа проводимости, затворы которых подключенысоответственно к первому и к второму входам исток и сток одногоМДП-транзистора подключены соответственно к третьему входу и к первому выходу, и -инвертор, вход и выход которого подключены соответственно к первому и второму выходамлогического элемента, введены дополнительно четвертый вход и третий МДП-транзистор дополняющего типа,исток которого подключен к соответствующей шине питания, а сток изатвор соответственно-к первому ивторому выходам, исток второгоМДП-транзистора подключен к четвертому дополнительному входу, а егосток -...
Многовходовое счетное устройство
Номер патента: 1148116
Опубликовано: 30.03.1985
Авторы: Генкин, Кириллов, Седулин, Тарарычкин, Терентьев
МПК: H03K 23/00
Метки: многовходовое, счетное
....которого соединены с выходами 2 счетного устройства, а вход обнуления соединен с входом 3 обнуления устройства, регистр 4 и блок 5 сравнения кодов, выход "Больше" которого соединен с тактовым входом регистра 4, вход сброса которого соединен с входом 3 сброса многовходового с счетного устройства. Выходы регистра 4 поразрядно подключены к соответствующим первым входам блока 5 сравнения, вторые входы которого поразрядно подключены к соответст.вующим информационнж входам регистра 4 и входам б многовходового счетного устройства, В качестве блока сравнения кодов используется элемент, который осуществляет сравнение двух многоразрядных слов (А и В).Многовходовое счетное устройство работает следующим образом.При необходимости установки нулевого...
Синхронный делитель частоты на 9 на -триггерах
Номер патента: 1148118
Опубликовано: 30.03.1985
Автор: Мяснов
МПК: H03K 23/84
Метки: делитель, синхронный, триггерах, частоты
...соответственно первого ивторого ЭК -триггеров, причем входпервого ЭК -триггера соединенс шиной логической единицы, нходЭ первого ЭК -триггера соединен синверсным выходом четвертогоЭК-триггера, прямой выход которогоявляется выходом устройства, входыК второго и третьего ЭК -триггеровсоединены с входом К первогоЭК-триггера, вход Э второго ЭК -триггера соединен с прямым выходомтретьего ЭК-триггера, вход Э третьего ЭК-триггера соединен с инверсным вылодом второго ЭК -триггера,а ныход элемента И соединен с входом Э четвертого ЭК -триггера,вход К которого соединен с прямымвыходом второго ЭК -триггера.При такой схеме соединенияэлементон логические уравнения дляЭ и К входов всех триггеров следующие:1 4 ф 2 Э32 ф1%К,1, Кг =К,=О,.На фиг. 1...

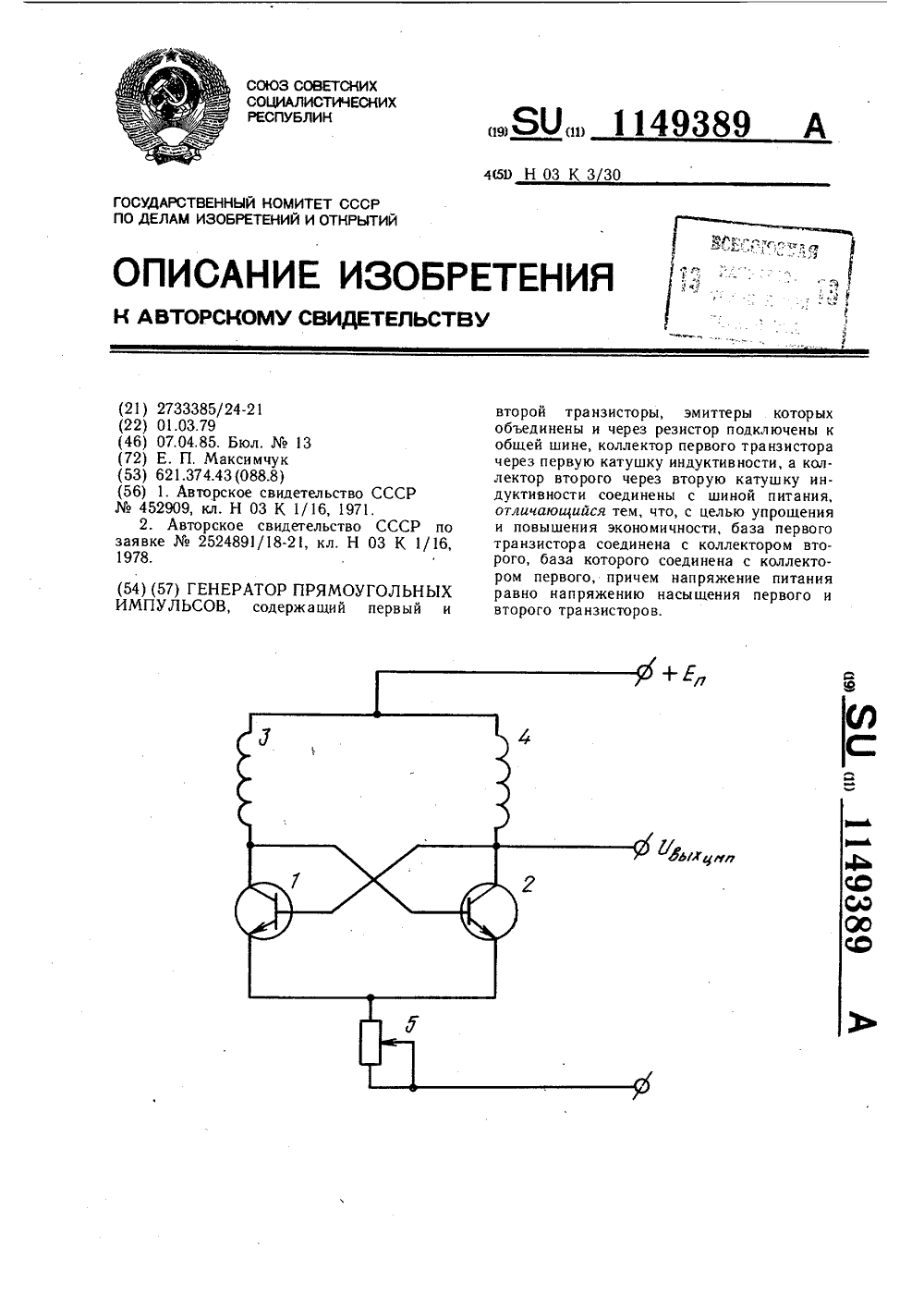

Генератор прямоугольных импульсов
Номер патента: 1149389
Опубликовано: 07.04.1985
Автор: Максимчук
МПК: H03K 3/30
Метки: генератор, импульсов, прямоугольных
...первого транзистора через первый стабилитрон соединена с коллектором второго транзистора, база которого через второй 20 стабилитрон соединена с коллектором первого транзистора, причем первая и вторая катушки индуктивности имеют общий магнитопровод 2. Недостатками известного устройства явля-ются сложность и значительное потребление мощности.Целью изобретения является упрощение и повышение экономичности устройства.Поставленная цель достигается тем, что в генераторе прямоугольных импульсов, со 30 держащем первый и второй транзисторы, эмиттеры которых объединены и через резистор подключены к общей шине коллектор первого транзистора через первую катушку индуктивности, а коллектор второго через вторую катушку индуктивности соединены с шиной...
Устройство для формирования сильноточных стабилизированных импульсов
Номер патента: 1149391
Опубликовано: 07.04.1985
Автор: Омельченко
Метки: импульсов, сильноточных, стабилизированных, формирования
...второго элемента ИЛИ, второй вход второго элемента ИЛИ соединен с выходом блока дискретного управления выпрямителем, а выход второго 20 элемента ИЛИ подключен к второму входууправления выпрямителя, измеритель стабилизированного тока подключен к первому входу усилителя сигнала рассогласования.На фиг. 1 показана принципиальная электрическая схема предлагаемого устройства; на фиг. 2 - временные графики импульсов управления и тока.Устройство для формирования импульсовсодержит регулируемый источник постоянного тока - выпрямитель 1, к выходам которого подключены соединенные последовательно нагрузка 2 и датчик 3 тока. Выход датчика 3 тока подключен к первому входу усилителя 4 сигнала рассогласования, выход которого соединен с первым...
Линейный преобразователь импульсных сигналов по длительности
Номер патента: 1149392
Опубликовано: 07.04.1985
Автор: Бульбик
МПК: H03K 5/01
Метки: длительности, импульсных, линейный, сигналов
...6, а выход дискриминитора 4 соединен с входом сброса выходного КБ-триггера 6.Разрядный источник 1 тока состоит из токостабилизирующего транзистора 7 с эмитерным резистором 8, соединенным с выходом одного типового ТГЛ элемента И - НЕ 9, вход которого соединен с базой транзистора 7, Дискриминатор 4 состоит из входного диодного переключателя 10, управляющего транзистора 11, база которого соединена с анодом одного из диодов переключателя 10, а эмиттер транзистора 11 с входом другого ТТЛ элемента И - НЕ 12, выполняющего функцию формирователя выходного сигнала дискриминатора. Цепь 5 задержки состоит из блокировочного конденсатора 13, соединенного потенциальной обкладкой с анодом диода 14 и зарядным резистором 15. Параллельно соединенные диод...
Селектор импульсов по длительности
Номер патента: 1149393
Опубликовано: 07.04.1985
МПК: H03K 5/26
Метки: длительности, импульсов, селектор
...импульс, что равнозначно пропуску помех селектором,Цель изобретения - повышение надежности в работе устройства.Поставленная цель достигается тем, чтов селекторе импульсов по длительности, содержащем три ждущих мультивибратора,входы которых подключены к входной шине, а прямые выходы первого и второгоиз которых подключены к входам первогоэлемента И, выход которого через четвертый ждущий мультивибратор соединен с входом второго элемента И, выход которогоподключен к выходной шине, инверсныйвыход первого ждущего мультивибратораподключен к второму входу второго элемента И, а инверсный выход третьего ждущего мультивибратора подключен к третьему 55входу первого элемента И. На фиг. 1 показана структурная электрическая схема предлагаемого...
Цифровой фазовый детектор
Номер патента: 1149394
Опубликовано: 07.04.1985
Автор: Козлов
МПК: H03K 9/04
Метки: детектор, фазовый, цифровой
...разряда которого соединен с выходом КЯ-триггера 6, Ь-вход которого подключен к выходу переполнения второго накапливающего сумматора 7, тактовый вход которого соединен с тактовым входом блока 8 деления и первым входом детектора, причем вход фазорасщепителя 5 является вторым входом устройства, а выход задержанных импульсов соединен с входом управления детектора 3,Устройство работает следующим образом.Блок 8. деления, а также первый и второй накапливающие сумматоры 4 и 7 тактируются импульсами последовательности бу(1) с большей частотой 14. Блок деления вырабатывает целую хо (частное) и дробную Лх (остаток) части дроби 6 ц/а, где ц=2"- емкость и-разрядного двоичного сумматора 7, а числа а и Ь связаны с частотами 1 у и 1 сравниваемых...
Делитель-синтезатор частот
Номер патента: 1149395
Опубликовано: 07.04.1985
Автор: Козлов
МПК: H03K 9/04
Метки: делитель-синтезатор, частот
...переполнения первого накапливающего сумматора 3, а выход переполнения - с входом счетного триггера 5, выход которого подключен к управляющему входу мультиплексора 6, информационные входы которого подключены к выходам прямого и обратного кодов второго накапливающего сумматора 7, тактовый вход которого соединен с тактовыми входами первого накапливающего сумматора 3 и блока 4 деления, входы делителя и делимого которого подключены соответственно к первому и второму информационным входам устройства, а выход частного и остатка - соответственно к кодовому входу второго 7 и к второму кодовому входу первого 3 накапливающих сумматоров.Устройство работает следующим образом.Блок 4 деления вырабатывает целую хо (частное) и дробную Лх (остаток)...
Транзисторный переключатель
Номер патента: 1149397
Опубликовано: 07.04.1985
Автор: Балдин
МПК: H03K 17/60
Метки: переключатель, транзисторный
...транзистора подключен к первой входной шине и через первый диод к базе, третьего транзистора, эмиттер которого соединен с эмиттером четвертого транзистора и первым выводом первого резистора, коллектор первого транзистора подключен к выходной шине и коллектору второго транзистора, эмиттер которого соединен с второй входной шиной, базы первого и второго транзисторов соответственно подключены к коллектору третьего и чет вертого транзисторов, введены пятый транзистор такой же проводимости, как и третий транзистор, стабилитрон, второй и третий резисторы, причем второй вывод первого резистора соединен с коллектором пято 5 10 15 20 25 30 35 40 45 50 55 го транзистора, эмиттер которого подключен к общей шине, а база соединена с первым выводом...
