Смирин

Номер патента: 1382887

Опубликовано: 23.03.1988

Авторы: Ерыгин, Серебренников, Смирин, Терехин

МПК: D03J 1/20, G01N 33/36

Метки: плотности, ткани

...1 = (и + -), то интенсивности прошедшего через зеркало 5 и отраженного от него пучков равны нулю30Во всех остальных случаях, т,е.1если 1(и + -2-) Ъ и 1 4 и Я,интенсивность пучка света средняя между нулем и максимумом.Если любое из четырех зеркал 2-5,35 например, зеркало 4, повернуть вокруг оси, параллельной линии пересечения плоскостей зеркал 3 и 4, на небольшой угол, то длина хода лучей между зер калами 3 и 4 плюс зеркалами 4 и 5 будет разной в зависимости от положения луча на плоскости зеркала и угла его поворота. При этом в плоскости ткани за счет сложения двух 45 когерентных пучков света, отраженного от зеркала 5 и прошедшего сквозь него, возникает интерференционная картина, состоящая из темных и светлых полос. Причем шаг полос...

Номер патента: 1359368

Опубликовано: 15.12.1987

Авторы: Влащук, Дегтярев, Смирин, Юлинов, Яковлев

МПК: D03J 1/20

Метки: плотности, ткани

...При вращении растра 2 в моментсовпадения плотности решетки растраи плотности ткани интенсивность падающего на фотоэлемент 6 света увеличивается, при прохождении решеткойрастра 2 просветов между нитями ткани поток света на фотоэлементе 6уменьшается,Таким образом. при вращении растра 2 за :каждый оборот его фотоэлемент 6 вырабатывает два импульса,угловое расстояние между которымисоответствует определенной плотноститкани. Сигнал с фотоэлемента подается на дифференциальную цепочку 9, которая пропускает импульсы, отсекая постоянную составляющую, и на первый вход второго компаратора 10, на второй вход которого подается небольшое (положительное) напряжение от.источника эталонного напряжения 11,При прохождении мимо щели диафрагмы 4 непрозрачной...

Номер патента: 1359367

Опубликовано: 15.12.1987

Автор: Смирин

МПК: D03J 1/20, G01N 33/36

Метки: плотности, ткани

...Выход компаратора 24 соединен с управляющими входами ключей 32.Установочный вход счетчика 30 соединен с выходом компаратора 23, а поразрядные выходы счетчика через ключи 32 соединены с поразрядными входа ми регистра 34, Счетные входы счетчиков 29 и 30 импульсов соединены сдатчиком 11 угла поворота растра 3Датчик 11 угла поворота растра 3может быть выполнен, например, в виде цифрового оптического преобразующего звена, включающего источниксвета, радиальный растр 35 с постоянной плотностью нанесения непрозрачных линий (фиг,4), выполненных на пе- З 0риферии диска 13, и фотоэлемента,Устройство работает следующим образом,При осуществлении контроля параметров ткани на агрегатах отделочного производства источникии 8 излучения...

Номер патента: 1315535

Опубликовано: 07.06.1987

Автор: Смирин

МПК: D03J 1/20

Метки: плотности, смирина, ткани

...с выходом первого компаратора 12.Датчик 7 угла поворота выполнен в виде цифрового оптического растро- вого преобразующего звена. Он содержит источник 19 света параллельный 5 1 О,растр 20 с постоянной плотностью нанесения непрозрачных линий, выполненных на внешней поверхности полого цилиндра 2, второй параллельныйрастр 21, диафрагму 22 со щелью и Фотоэлемент 23, оптически связанныйс источником 19 света через диафрагму 22 и растры 20 и 21. При прохождении перед щелью диафрагмы 4 непрозрачной полосы на выходе Фотоэлемента 5 напряжение уменьУстройство работает следующимобразом.При измерении плотности ткани поутку, например на агрегатах отделочного произвоцства устройствд ориентируют таким образом, что ось 10симметрии линий 8...

Номер патента: 1276699

Опубликовано: 15.12.1986

Авторы: Дегтярев, Ерыгин, Смирин, Терехин, Юлинов

МПК: D03J 1/20

Метки: плотности, ткани, утку

...для измерения плотности ткани по утку, содержащее измеритель количества уточных нитей, подключенный к первому входу вычислительного блока, выход которого соединен с регистратором плотности, согласно изобретения, снабжено датчиками положения измерителя количества уточных нитей, установленными последовательно в направлении движения ткани на фиксированном расстоянии один относительно другого и подключенными к соответствующим входам вычислительного блока, а измеритель коли 5 О 15 20 25 30 35 40 45 50 55 чества уточных нитей снабжен приводом перемещения в направлении движения ткани.На чертеже приведена конструкция устройства, реализуюшего предлагаемый способ.Устройство содержит измеритель количества уточных нитей, состояший из источника 1...

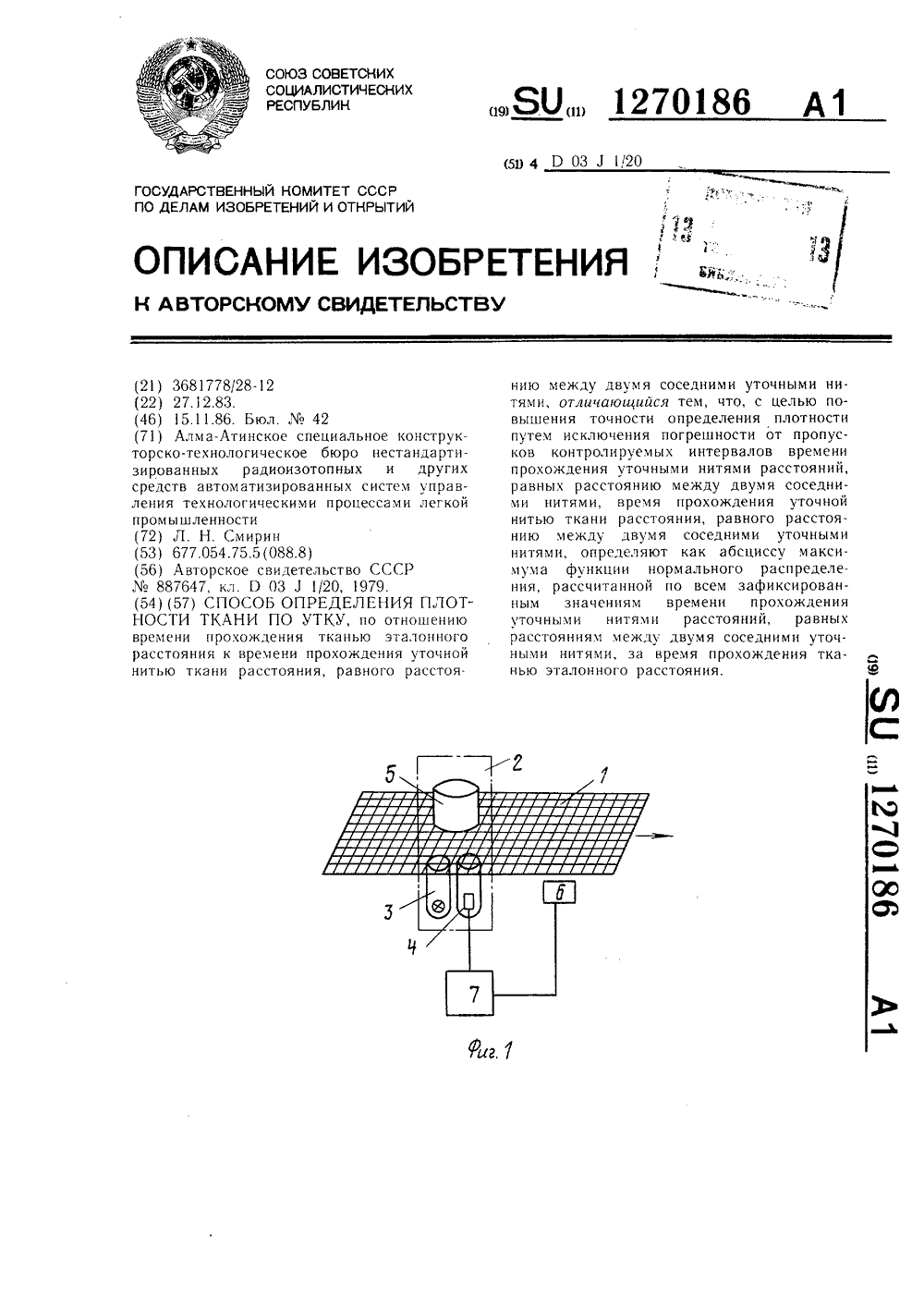

Номер патента: 1270186

Опубликовано: 15.11.1986

Автор: Смирин

МПК: D03J 1/20

Метки: плотности, ткани, утку

...(ПЗУ) 17, аримфетическологическое устройство (АЛУ) 18 и блок 19 индикации.Входы АЛУ 18 связаны с выходами ОЗУ 16, регистра 14 и ПЗУ 17. Первый выход АЛУ 18 через регистр 15 связан с входом блока 19 индикации, а второй выход с входом ПЗУ 17. Входы ОЗУ 16 подключены к выходам ПЗУ 17 и регистра3, вход которого связан с одним из выходов ПЗУ 17. ОЗУ 16 связано двусторонней связью с регистром 12, который подключен одним из входов к соответствующему выходу ПЗУ 17, выход которого связан с входом регистра 14. Выходы датчика 6 длины и датчика 2 прохождения нити подключены к входам ИЗУ 17. Выходы преобразователей 9 и 10 соединены соответственно с входами регистров 14 и 13.Способ реализуется следующим образом.При движении ткани 1 изображение...

Номер патента: 1270185

Опубликовано: 15.11.1986

Авторы: Влащук, Ерыгин, Смирин, Терехин

МПК: D03J 1/20

Метки: плотности, ткани

...входами подключен к соответствующим выходам счетчика 15.Преобразователь 13 (фиг. 3) может быть выполнен в виде измерителя интенсивности напряжения с дозирующим конденсатором 17 (С), накопительным конденсатором 8 (С), резисторов 19 (В,), 20 (К), повторителя 21 (М 1) и диода 22 (Д) Причем для диапазона плотностей тканей по утку 100:400 Ндм и скоростей движения ткани 1-2,5 мс, т.е. частоте 1-10 кГц величина К,СК,С при этом КС выбирается в диапазоне 10 :1 О с.В качестве синхронизируемого управляемого генератора может быть использован управляемый напряжением мультивибратор, имеющий вход синхронизации. При этом преобразователь должен иметь линейную характеристику .-, например О частоты - ОВ, 10 кГц-эОВ, и генератор - линейную...

Номер патента: 1264067

Опубликовано: 15.10.1986

Авторы: Дегтярев, Ерыгин, Смирин, Терехин

МПК: D03J 1/20, G01N 33/36

Метки: плотности, ткани

...устройстве содержащем источникизлучения и фотоэлемент, установленные с одной стороны плоскости движения ткани, световод, установленный 25с другой стороны плоскости движенияткани, и регистратор, входами связанный соответственно с выходами изме рителя длины ткани и фотоэлемента,световод выполнен в виде последова- З 0тельно расположенных плоского зеркала и объектива с фокальной плоскостью, совпадающей с плоскостью перемещения ткани,На фиг,1 представлена конструкцияпредлагаемого устройства; на фиг.2 -то же, вариант; на фиг.3 - блок-схема регистратора,памятью 13 и индикацией, В качестве измерителя 8 длины может быть использован любой известный измеритель с импульсным выходом, например электронный реверсивный счетчик оборотов типа...

Номер патента: 1263732

Опубликовано: 15.10.1986

Автор: Смирин

МПК: D03J 1/20

Метки: плотности, ткани

...через первый кодовый преобразователь подключен к первому входу вычислителя, второй вход которого через второй кодовый преобразователь связан с выходом одного иэ Фотоэлементов, 263732а третий соединен с измерителем длины ткани.На фиг. 1 изображена блок-схема устройства на фиг. 2 - вид А на фиг. 1 на фиг. 3 - блок-схема блока регистрации.Устройство содержит источник 1 излучения с параллельным пучком, расположенный с одной стороны исследуемой ткани 2, а трехгранная прямо- О угольная равнобедренная призма 3 - с другой стороны, разделительную трехгранную прямоугольную равнобедренную призму 4, Фотоэлементы 5, 6, расположенные по Одну сторону тка ни 2 с источником 1, блок 7 регистрации, первые два входа которого соединены с фотоэлементами...

Номер патента: 1257125

Опубликовано: 15.09.1986

Автор: Смирин

МПК: D06H 3/12

Метки: нитей, перекоса, угла, уточных

...входам блока 6 регистрации. Внутренние поверхности взаимно перпендикулярных граней призм 3 выполнены из светоотражающего материала, а их основания - из светопропускающего материала и установлены параллельно плоскости движения ткани 5. Угол между одноименными ребрами двух соседних 20 призм должен быть равенЧ=ик,где ч - угол между одноименнымиребрами двух соседних призм;-С - максимальный .угол перекосауточных нитей;и - количество призм.Ширина оснований каждой призмы определяется по уравнениюа3 са-М -2где 6 - ширина основания призмы;а - минимальное расстояниеицнмежду уточными нитями.Основания призм 3 обращены к выходным частям соответствующих фотоэлементов. При этом одна (центральная) призма 7 и соответствующий ей фотоэлемент 4...

Номер патента: 1241127

Опубликовано: 30.06.1986

Авторы: Дегтярев, Смирин, Юлинов

МПК: G01N 33/36

Метки: движущейся, параметров, ткани

...размещенные соосно на 0-образной, скобе 3, установлен ной на каретке 4, перемещаемой приво" дом (сканирующим механизмом) в направлении, перпендикулярном движению ткани 5 по направляющим б. Узел Фиксации ткани в зоне контроля состоит по крайней мере из трех валиков 7, 8 и 9 с осями, расположенными параллельно ткани и перпендикулярно направлению ее движения,при этом валик 7 установлен в полости 0-образной скобы 3, а валики 8 и 9 расположены один над другим перед скобой 3. Расстояние между валиками 8 и 9 равно диаметру валика 7.Устройство работает следукщим образом. 30 Ткань 5 вводится в зону контроля (в зазор скобы 3 между источником 1 и детектором 2) в виде петли, образуе- . мой с помощью роликов 7-9. Каретка 4 з 5 с закрепленной...

Номер патента: 1234470

Опубликовано: 30.05.1986

Автор: Смирин

МПК: D03J 1/20, G01N 21/89, G01N 9/24 ...

Метки: плотности, ткани

...боковых граней трехгранной прямоугольной равнобедренной призмьвьполнены из светоотражаюшего материала.На фиг. 1 изображена блок-схема устройства; на фиг. 2 - блок-схема блока регистрации.Устройство содержит источникизлучения с параллельным пучком, включающий лампочку 2 и кондецсор 3, средство 4 поворота изображения ткани 5 ца 180, фотоэлемент 6, состоящий, например, из фото- транзистора 7 и;шизы 8. Фототрацзистор 7 соединен с первым входом блока 9 регистрации, второй вход которого связан с измери. телем О длины. Средство 4 поворота изображения ткани на 180 относительно плоскости, перпендикулярной плоскости перемещения ткаи, выполнено в виде стекловолоконного световода (не показано) или в виде трехгранной прямоугольной равнобедренной...

Номер патента: 1113441

Опубликовано: 15.09.1984

Авторы: Влащук, Дегтярев, Смирин, Юлинов

МПК: D03J 1/20

Метки: плотности, ткани

...такимобразом, чтобы ось вращения растрабыла параллельна направлению движения 40 ткани1Изобретение относится к приборам для измерения плотности тканых :материалов.Известно устройство для определения плотности ткани, содержащее исто ник излучения, растр с приводом вращения, диафрагму со щелью, датчик поворота растра, фотоэлемент, подключенный к первому входу первого компаратора, к второму входу которог подключен источник эталонного напряжения и дифференциальная цепочка, выход которой соединен с первым входом второго компаратора, к второму входу которого подключен второй источник эталонного напряжения, а выход соединен с управляющим входом блока ключей, информационные входы которого соединены с выходами счетчика, входами соединенного...

Номер патента: 1100339

Опубликовано: 30.06.1984

Автор: Смирин

МПК: D03J 1/20

Метки: плотности, ткани

...диска равен внутреннему диаметру непро зрачного периферийного кольца растрового диска.На фиг. 1 схематично изображено предлагаемое устройство; на фиг.2 - растровый диск; на фиг. 3 - дополнительный оптически непрозрачный диск с щелью.Предлагаемое устройство содержит расположенный на вертикальной стойке станины 1 излучатель 2, имеющий источник 3 излучения и объектив 4, фотоэлемент 5, установленный под излучателем 2, растровый диск 6 с приводом 7 вращения, установленный междуисточником 3 излучения и объектисостоящая из светлых и темных полос, Число и направление муаровых полос в процессе вращения диска 6 изменяется, и если плотность изображений линий 8 диска 6 и плотность нитей ткани 19 по основе или утку це совпадает, то на...

Номер патента: 1073348

Опубликовано: 15.02.1984

Автор: Смирин

МПК: D03J 1/20

Метки: плотности, ткани

...закрепленным на ней фотоэлементом 2, над которым проходит ткань3, На вертикальной стойке станины 1закреплен с возможностью вертикального перемещения вдоль оптическойоси излучатель 4, имеющий источник5 излучения, растровый диск 6 иобъектив 7, Растровый диск 6 имеетнепрозрачные параллельныелинии и непрозрачное периферийное кольцо с прозрачными диаметрально расположенными окнами(фнг. 2) и кинематически связан сприводом 8 вращения, Под растровымдиском 6 установлены два дополнительных фотоэлемента 9 и 10 подпрямком углом друг к другу относительно оптической оси.На вертикальной стейке станины 1подвижно закреплены блок 11 перемещения излучателя 4 по вертикальнойстойке станины 1 вдоль оптическойоси, блок 12 перемещения объектива7, кинематически...

Номер патента: 1012428

Опубликовано: 15.04.1983

Авторы: Смирин, Чеботников, Шортомбаев

МПК: H03K 5/007

Метки: генератор, импульсов, питания, светодиодов, спектрометрического, стабилизации, тракта

...выходам генератора импульсов, а к выходам ключей подсоединены светодиод и резистор, введе ны компаратор, истоцник опорного напряжения, триггер и нагревательный элемент, при этом, первый вход компаратора соединен с точкой соединения первого ключа и светодиода, а второи вход подключен к источнику55 опорного напряжения, выход компаратора соединен с первым входом триггера, второй вход которого соединен с управляющим входом ключа, подсоединен-, ного к светодиоду, а выход триггера соединен с нагревательным элементом.На чертеже представлена блок-.схема устройства.Генератор импульсов питания светодиодов содержит генератор 1 импульсов, стабилизированный источник 2 постЬянного тока, два ключа 3 и 4входы которых соединены с выходом источника...

Номер патента: 1011742

Опубликовано: 15.04.1983

Авторы: Серебренников, Смирин

МПК: D03J 1/20

Метки: плотности, ткани

...состоит из стационарно установленного растра 19, расположенного над или под непрозрачными параллельными линиями растрового1 диска 6 и имеющего непрозрачные параллельные линии, расположенные перпендикулярно направлению движения ткани, истоцника 20 излучения и фоточувствительного элемента 21. Растровый диск 6 и стационарно установленный растр 19 расположены между источником 20 и элементом 21 При этом плотности нанесения непрозрачных линий стационарно установленного растра 19 и растрового диска 6 одинаковы,а площадь неподвижного растра не превышает 0,3 площади, занимаемой непрозрацными линиями растрового диска 6.Блок 10 распознавания нитей основы и утка ткани содержит источник 22 излучения, расположенный под или над диском 6 в зоне...

Номер патента: 1010521

Опубликовано: 07.04.1983

Авторы: Смирин, Чеботников

МПК: G01N 21/27

Метки: веществ, концентрации, растворов

...к выходу когорого подключен вольтметр, втоФме Входы ком 10 параторов соединены с источником эталонных напряжений, выход первого, компаратора соединен с управляющим . входом ключа, а выход второго компаратора - с шиной сброса коммутатора, выходы которого соединены с входами индикаторов и выходами блока,вход ключа соединен с выходом генератора импульсов, а выход - свходом коммутатора.На чертеже приведена функциональная блок-схема устройства.Устройство для измерения концентрации растворов веществ содержит группу источников 1 излучения, например светодиодов, измерительнуюкювету 2, которая выполнена в формесужающегося книзу вертикального кли:на, фотоприемник 3, блок 4 регист,рации и управления, вход которогосоединен с выходами...

Номер патента: 969726

Опубликовано: 30.10.1982

Авторы: Басин, Вальков, Киселев, Панин, Смирин, Терехин, Шортомбаев

МПК: C14B 17/00

Метки: листовых, переменной, толщины, транспортирования

...материала (по стрелке А). Надежность захвата кромки вводимого материала обеспечивается за счет рифления поверхности валков 2 и 3.При локальном (несимметричном) изменении толщины материала или введении впереднюю (левую) пару валков 2 и 3 егокромки происходит подъем верхнего валка 2на шарнирно подвешенном рычаге 1. В случае подъема валка 2 уменьшаются скоростьперемещения цепи 5 относительно звездочки 4 валка 2 и угловая скорость вращениявалка 2. Обгонная муфта в этом случаеразъединяет звездочку 4 и валок 2, устраняя проскальзывание валка 2 по транспортируемому материалу. Верхний валок 2 непрепятствует перемещению материала нижним валком 3. В случае опускания валка 2(при утоньшении материала), наоборот скорость перемещения цепи...

Номер патента: 949412

Опубликовано: 07.08.1982

Авторы: Коломицин, Серебренников, Смирин

МПК: G01N 9/24

Метки: плотности, поверхностной, ткани

...ФЭУ от напряжения на последнем диноде.Устройство содержит источник 145 -излучения фи г. 1), сцинтилляционный детектор, включающий кристалл 2 и оптически связанный с ним Фотоэлектронный умножитель (ФЭУ) 3 с делителем ч напряжения, интегрирующую50 цепочку 5, источник 6 питания высокого напряжения и блок 7 регистрации, переменный резистор 8, Выход источника 6 соединен со входом делителя напряжения и фотокатодом ФЭУ 3. Выводы делителя ч напряжения соединены непосредственно с динодами ФЭУ 3 за исключением последнего динода, который соединен со средней точкой пере 2 фменного резистора 8 через интегрирующую цепочку 5Параметры интегрирующей цепочки подбираются равными временным характеристикамм выбега тока ФЭУ 3, а так как эта характеристика...

Номер патента: 926109

Опубликовано: 07.05.1982

Авторы: Вальков, Панин, Смирин, Терехин

МПК: D03J 1/20

Метки: плотности, ткани

...оптического изображения образца ткани фиксированных размеров,на эта" лонную решетку так, чтобы линии решетки были параллельны изображениям контролируемых нитей, изменяют масштаб изображения образца до исчезновения муаровых полос и по числу линий эталонной решетки, лежащих в4Формула изобретения Составитель Ю.ГриневаРедактор Н.Горват Техред М, Надь Корректор Ю. Макаренко Заказ 2901/14 Тираж 439 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная,3 926поле изображения образца ткани, определяют плотность ткани.Плотность ткани определяют следующим образом,Получают оптическое изображениеобразца ткани фиксированных размеровна...

Номер патента: 875274

Опубликовано: 23.10.1981

Автор: Смирин

МПК: G01N 29/04

Метки: дефектоотметчик

...2.С наружной стороны к днищу прикреплены пьезоэлектрические излучатели 3ультразвука. Электроды излучателей 3,обращенные к днищу, заземлены, а обращенные наружу соединены электрически в и-групп 4 так, что каждыйпьезоизлучатель 3 группы имеет резонансную частоту, соответствующую номеру его в группе, т.е. первые номераизлучателей во всех группах имеютодну резонансную частоту, вторые другую и т,д, Излучатели 3 внутри каждой группы соединены параллельно иимеют разные резонансные частоты,Каждая группа 4 излучателей 3 соединена с блоком 5 управления, включающим усилителИ 6 мощности для каждойгруппы, узел коммутации и генератор 8перестраиваемой частоты,Устройство работает следующим образом.Сигнал о наличии дефекта от дефектоскопа поступает в...

Номер патента: 135012

Опубликовано: 01.01.1961

Автор: Смирин

МПК: B28B 11/24

Метки: арок, железобетонных, стенд

...таврообразоватслям 12 на шпильках 16. Вдоль пропарочных камер в фундаменте 1 имеются канавкивг 17, которые заполнены водой и служат гидравлическими затворами,. Установка может быть так)ке оборудована тслсжкои с вибр)рейкой или виброштамиом.Предмет изобретенияУстановка (стенд) длЯ изготовлсниЯ жслезобет);иых аок в,сталличсских кассетных формах, помещенных в секторных пропарочных камерах, р асположенных по кольцу, по окружности которого уложен рельсовый путь, с ипс)сдвигающимся по нему бетоноукладчиком, отл и ща яся тем, что, с целью облегчения Операции последовательного отк )ьиии 51 и закьиаи 5 Огдс,х кмс, оиа са)же; ОбОс кыикой, од ОБ)смсиио закыван)ис все иО)с ксмсы, комс Од 0 И ВЫПОЛИСНИОй Б ВИДдс поворотного кольца с скт рным вырезом,...
