H03K — Импульсная техника

Номер патента: 1190483

Опубликовано: 07.11.1985

Авторы: Кобайло, Корженевич

МПК: H03K 3/84

Метки: амплитуды, импульса, одиночного

...9 тактовые импульсы поступают навход АЦП 11, который по переднему фронту каждого из тактовых импульсов фор 10 мирует код Г(1 о), пропорциональный мгновенному значению входного сигнала;на входгенератора 15 случайных чисел, которыйформирует на своем выходе случайное число т)(ЬО), поступающее на адресный входблока 16 памяти; на вход блока 16 па 15 мяти, разрешая тем самым считывание поадресу т(1 О) кода оператора искаженияЯ(Ч(о); на вход регистра 13, в которыйпо заднему фронту тактового импульса заносится код, поступающий на его информационные входы с выходов сумматора 12, на котором формируется случайный код, равныйсумме или разности (в зависимости от состояния второго триггера 8, определяющегознак очередного считанного из блока 16...

Номер патента: 1190484

Опубликовано: 07.11.1985

Автор: Кантер

МПК: H03K 5/00

Метки: генератор, программный

...и образующих делитель напряжения, с помощью которого осуществляется линеаризация транзистора, и постоянном резисторе, подключенном между подложкой транзистора и общей точкой делителя напряжения, предназначенном для расширения пределов изменения сопротивления и для обеспечения помехозащищенности транзистора. Входом и выходом преобразователей 21 и 22 напряжение - переменное сопротивление являются соответственно исток и сток транзистора, а управляющими входами служат затвор транзистора и общая точка делителя напряжения. Первый 23 и второй 24 преобразователи напряжение - переменная емкость выполнены по Г-образной схеме в составе параллельно включенного варикала и последовательно подключенного развязывающего конденсатора. Вход и...

Номер патента: 1190485

Опубликовано: 07.11.1985

Автор: Лапин

МПК: H03K 5/01

Метки: входного, заднему, импульсов, переднему, сигнала, формирователь, фронтам

...1, первый 8 и второй 9 элементы И-НЕ, первые входы которых соединены с выходами соответственно третьего 3 20 и четвертого 4 триггеров, второй вход первого элемента И-НЕ 8 непосредственно, а второй вход второго элемента И-НЕ 9 через инвертор 5 соединены с входной шиной, причем выход первого 1 триггера соединен с вторым входом третьего 3 триггера, а выходы первого 8 и второго 9 элементов И-НЕ соединены с вторыми входами соответственно второго 2 и первого 1 триггеров.Устройство работает следующим образом.В исходном состоянии на шине 7 присутствуют синхросигналы, которые поступают на единичные входы триггеров 1 и 2. На шине 6 входных импульсов присутствует нулевой потенциал, который поступает на первый вход элемента И-НЕ 8 и вход...

Номер патента: 1190486

Опубликовано: 07.11.1985

Авторы: Витковский, Лаптев, Почтер

МПК: H03K 5/01

Метки: импульсов, формирователь

...на прямом выходе триггера 1 О, на инверсном выходе . На выходах элементов 4 и 5 задержки также 1. При поступлении на вход инвертора 2 первого положительного перепада напряжения, на входе инвертора 2 устанавливается 1, на выходе О. Триггер 1 переходит в единичное состояние, когда на прямом выходе триггера 1 1, на инверсном выходе О. Перепад напряжения, возникающий на прямом выходе триггера 1, поступает на элемент 4 задержки, который вырабатывает импульс отрицательной полярности, подтверждающий единичное состояние триггера 1. Длительность этого импульса определяется емкостью конденсатора, шунтирующего элемент 4 задержки. Импульс с выхода элемента 4 задержки одновременно поступает на вход элемента И-НЕ 6 и по заднему фронту этого...

Номер патента: 1190487

Опубликовано: 07.11.1985

Автор: Турченков

МПК: H03K 5/01

Метки: генерации, импульсов, тактовых

...вывод первого диода 5 подключенк шине нулевого потенциала через четвертый резистор 12, а выход порогового элемента 7 подключен к нагрузочному резистору 13.Пороговый элемент 7 может быть выполнен в виде последовательно соединенныхпорогового элемента 7 и диода 14, анагрузочный резистор 13 пбдключен к выходной шине 15. На первую входную шину 1подаются опорные импульсы Р, а навторую входную шину 2 анализируемые Ру.Устройство работает следующим образом.При отсутствии импульсов на входных шинахи 2 транзистор 3 заперт и конденсатор 4 заряжен от источника 8 питания через резисторы 10 и 12 таким образом, что на его левой обкладке напряжение положительной полярности, а на правой обкладке потенциал близок к нулю.При поступлении импульсов на...

Номер патента: 1190488

Опубликовано: 07.11.1985

Авторы: Басалаева, Ефременко

МПК: H03K 5/01, H03K 5/153

Метки: варианты, его, импульса, одиночного, формирователь

...инвертор и дифференцирующую цепь к инверсному выходу второго триггера, прямой выход второго триггера соединен с входной шиной формирователя одиночного импульса. КС-цепь 4, первый триггер 5, образованный первым 6 и вторым 7 элементами И - НЕ 6 и,7, второй триггер 8, вход первого элемента И - НЕ 6 соединен с входной шиной 9 формирователя, второй вход второго элемента И - НЕ 7 подключен к точке соединения первой обкладки конденсатора 2 и первого резистора 3, вторая обкладка конденсатора 2 и второй вывод резистора 3 соединены соответственно с, общей шиной источника питания и с положительной шиной источника питания, логический элемент И 11, а второй триггер выполнен на триггере, имеющем вход и синхронизирующий вход, соединенные...

Номер патента: 1190489

Опубликовано: 07.11.1985

Авторы: Власьевский, Голованов

МПК: H03K 5/01

Метки: синхроимпульсов, формирователь

...два противофазных плеча 3 и 4. Каждое плечо содержит транзистор 5, эмиттер которого соединен с первым полюсом 6 источника 1, а база и коллектор через первый и второй резисторы 7 и 8 соответственно подключены к второму полюсу 9 источника 1, цепь из последовательно и согласно включенных первого и второго диодов 10 и 11, шунтирующую в прямом направлении база - эмиттерный переход транзистора 5 и. присоединенную своим средним выводом к выводу источника 2, выходной импульсный трансформатор 12, первичная обмотка 13 которого через первый конденсатор 14 подключена параллельно резистору 8 и зашунтирована третьим диодом 15, включенным в обратном по отношению к источнику 1 направлении, четвертый диод 16, второй конденсатор 17 и тиристор 18, вход...

Номер патента: 1190490

Опубликовано: 07.11.1985

Автор: Васюкевич

МПК: H03K 5/01

Метки: импульсов, формирователь

...на выходе элемент И - НЕ 4, Сигнал на выходе элемента И - НЕ 5 остается неизменным единичным, поддерживающим нулевое состояние триггера 10- С появлением нулевого сигнала на выходе элемента 6 задержки формируется задний фронт импульса на второй выходной шине в единичное состояние. В результате с выходов четвертого элемента И - НЕ 4 и пятого элемента И - НЕ 5 на К и Ь входы второго триггера 10 поступают соответственно единичный и нулевой сигналы. Поэтому триггер 10 устанавливается в единичное состояние, разрешая прохождение положительного импульса с входной шины 11 через второй элемент И 8, Формирователь импульсов готов к работе.О Единичный импульс с входной шины 11проходит через элементы И 8 и И - НЕ 1 и своим передним фронтом...

Номер патента: 1190491

Опубликовано: 07.11.1985

Авторы: Гринкевич, Давыдов, Доманин, Пашовкин

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...третьего триггера б подключены соответственно к первому и второму входам элемента И-НЕ 7, а его третий вход, объединенный со счетным входом второго. триггера 2, подключен к выходу генератора 4 тактовых импульсов, выход элемента И-НЕ 7 подключен к счетному входу третьего триггера 6 и через инвертор 3 к выходу 9 формирователя одиночного импульса.Устройство работает следующим образом, В исходном положении управляющий сигнал с шины 8 управляющего сигнала в виде логического нуля подается через коммутатор 5 на вход первого триггера 1. Первый и третий триггеры 1 и 6 находятся .в состоянии 1, а второй триггер 2 в режиме деления на два частоты генератора 4 тактовых импульсов. На выходе сигнал равен нулю,Управляющий сигнал в виде логического...

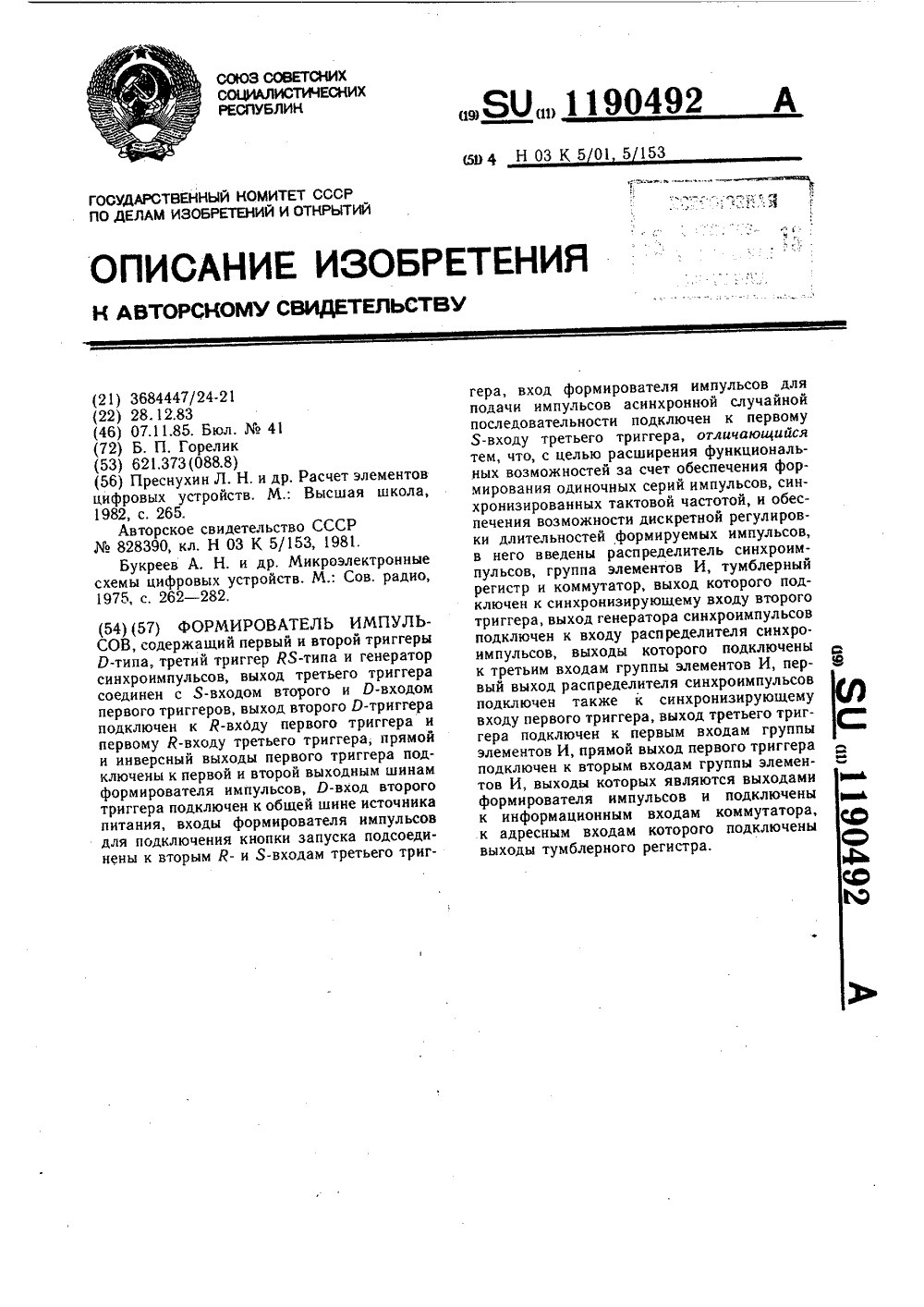

Номер патента: 1190492

Опубликовано: 07.11.1985

Автор: Горелик

МПК: H03K 5/01, H03K 5/153

Метки: импульсов, формирователь

...к информационным входам коммутатора 13, к адресным входам которого подключены выходы тумблерного регистра 12.В качестве коммутатора может быть применена микросхема К 155 КП 5, а распределитель синхроимпульсов может быть построен по известным схемам.Устройство работает следующим образом.В исходном положении триггеры 1 и 3 находятся в состоянии 0, триггер 2 в состоянии 1, На выходе группы элементов И 11 - низкий потенциал, таким образом информационные входы коммутатора 13 не возбуждены, и на его выходе - высокий потенциал. 5 1 О 5 го 25 30 35 40 45 50 55 В режиме синхронизации устройство работает следующим образом. При поступлении отрицательного фронта импульса асинхронной случайной последовательности на входную шину 9 триггер 3...

Номер патента: 1190493

Опубликовано: 07.11.1985

Авторы: Оленченко, Шевченко

МПК: H03K 5/01

Метки: биполярных, импульсов, формирователь

...повторитель 14 типа р-п-р, выходнойтранзистор5 типа п-р-п, резистивный делитель напряжения на резисторах 6 и 17,источник 18 напряжения, диоды 19 и 20,резистор 21. Между выходом входного ключа 3 и входами каналов 1 и 2 включены логические элементы НЕ 22, И 23, ИЛИ 24,управляемые сигналом У,Формирователь может работать в двухрежимах, которые определяются значениемсигнала У. В первом режиме работы подается управляющий сигнал низкого уровня,На выходе элемента НЕ 22 появляется сигнал высокого уровня, который поступаетна первый вход элемента И 23 и разрешаетпрохождение через эту схему сигнала с выхода транзисторного ключа 3. Сигнал с выхода ключа 3 проходит через элемент И 23и поступает на вход канала 2 и через элементы И 23, ИЛИ 24 на...

Номер патента: 1190494

Опубликовано: 07.11.1985

Авторы: Низель, Филиппов

МПК: H03K 5/01

Метки: импульсов, формирователь

...также эмиттер второго транзистора 2, и содержит последовательно включенные элемент 6 задержки и одновибратор 7, подлкюченный выходом к базе второго транзистора 2, коллектор которого подключен к эмиттеру первого транзистора 1 и выходу 8 формирователя импульсов, а выход элемента 6 задержки подключен к источнику запускающих импульсов,Формирователь импульсов работает следующим образом.В исходном состоянии транзисторы 1 и 2 закрыты. Напряжение питания (Епит ) выбирается близким, но меньшим напряжения лавинного пробоя транзисторов. Запускающий импульс через трансформатор 3 открывает транзистор 1, вызывая его лавинный пробой. При пробое транзистора 1 через него протекает ток большой величины и происходит быстрый заряд паразитной емкости...

Номер патента: 1190495

Опубликовано: 07.11.1985

Автор: Кузьмин

МПК: H03K 5/02

Метки: импульсный, усилитель

...питания, через последовательно соединенные второй конденсатор 6 и четвертый резистор 7 - к общей шине устройства, а эмиттер через третий конденсатор 8 - к общей шине устройства, коллектор второго транзистора 9 подключен к эмиттеру первого транзистора 1, эмиттер - к общей шине устройства, база через пятый резистор 10 - к общей шине устройства, а через шестой резистор 11 - к коллектору третьего транзистора 12, который через седьмой резистор 13 подключен к шине питания, эмиттер третьего транзистора подключен к эмиттеру четвертого транзистора 14, а через первый диод 1 5 - к эмиттеру первого транзистора 1, а через восьмой резистор 16 подключен к общей шине устройства, коллектор четвертого транзистора через девятый резистор 1 7 соединен с...

Номер патента: 1190496

Опубликовано: 07.11.1985

Авторы: Волков, Лебедев

МПК: H03K 3/284, H03K 5/04

Метки: одновибратор, управляемый

...в заданное число раз в режиме измерения,На чертеже показана функциональная схема управляемого одновибратора,Устройство содержит триггер 1, разрядный ключ 2, первый генератор 3 стабильного тока, конденсатор 4, компаратор 5, источник 6 опорного напряжения, перестраиваемый элемент 7 задержки, элемент И 8, ключ 9 и второй генератор 10 стабильного тока, входную шину 11 и выходную шину 12.Инверсный выход триггера 1 соединен с входом разрядного ключа 2. Выход разрядного ключа 2 подключен к выходу первого генератора 3, первому выводу конденсатора 4 и первому входу компаратора 5. Второй вход компаратора 5 соединен с выходом источника 6. Второй генератор 10 и ключ 9 соединены последовательно. Выход элемента И 8 подключен к выходной шине 12. Входы...

Номер патента: 1190497

Опубликовано: 07.11.1985

Авторы: Борисов, Роговой

МПК: H03K 5/08

Метки: прямоугольной, сигнала, формирования, формы

...второй ключи 9 и 10, причем последовательно соединенные первая дифференцирующая цепь 7 и первый ключ 9 включены между первым выходом формирователя 4 парафазных сигналов и входом первой дополнительной интегрирующей цепи 5, а последовательно соединенные вторая дифференцирующая цепь 8 и второй ключ 10 включены между вторым выходом формирователя 4 парафазных сигналов и входом второй дополнительной ин-, тегрирующей цепи 6, а вход первой дифференцирующей цепи 7 соединен с управляющим входом первого ключа 9, вход второй дифференцирующей цепи 8 - с управляющим входом второго ключа 10. 40Устройство работает следующим образом.Входное синусоидальное напряжение поступает на вход порогового регулируемого элемента 1, на выходе которого формируется...

Номер патента: 1190498

Опубликовано: 07.11.1985

Автор: Горшков

МПК: H03K 5/13

Метки: импульсов, синхронизации

...нх 1.и элез:епта 2 совпадения и выходом эсмспта, задержки, инверсный выход триггера соединен через элемент 4 задержки с третьим входом элемента 2 совпадения, первый вход которого соединен с входной шиной 5, а шина 6 синхронизирующих импульсов соединена с входом элемента 3 задержки, выходные шины 7 - 9 подключены соответственно к выходу элемента 2 совпадения и прямому и инверсному 25 выходам триггера 1.Устройство работает следующим образом.Б исходном состоянии напряжение на шинах 5 (асинхронных) и шинах 6 синхронизирующих импульсов соответствует уровню логического нуля. Логический ноль с шины 6 синхронизирующих импульсов через элемент 3 задержки устанавливает на инверсном выходе триггера 1 уровень логической единицы и одновременно...

Номер патента: 1190499

Опубликовано: 07.11.1985

Авторы: Корнышев, Максимов

МПК: H03K 5/13

Метки: задержки, линия, цифровая

...которых подключены соответственно к адресным входам первого 5 и второго 6 запоминающих устройств, управляющие входы которых соединены соответственно с вторыми входами формирователей 3 и 4 сигналов и соответственно с первым и вторым выходами делителя на два. Об ьединенные информационные входы запоминающих устройств 5 и 6 являются входом устройства задержки, а их объединенные выходы подключены к третьему входу элемента 7 задержки на один такт, выход которого является выходом устройства, а первый и второй входы которого подключены соответственно к первому выходу формирователя 1 тактовых сигналов и к второму выходу формирователя 1 тактовых сигналов, соединенному с вторым входом делителя 2 на два.Формирователь 1 тактовых сигналов содержит,...

Номер патента: 1190500

Опубликовано: 07.11.1985

Автор: Барановский

МПК: H03K 5/153

Метки: импульса, обнаружения, потери

...входной импульсной последовательности.На чертеже представлена функциональная схема устройства для обнаружения потери импульса.Устройство для обнаружения потери импульса содержит элемент 1 задержки, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2, элемент И 3, триггер 4 и элемент ИЛИ 5, причем выход элемента 1 задержки соединен с первыми входами элемента ИСКЛЮЧАОШЕЕ ИЛИ 2 и элемента И 3, второй вш которого подключен к выходу элемена 1 СК.г 1 СЧАЮЩЕЕ ИЛИ 2, второй вход которо 1 о соединен с входом элемента 1 задержки, с входной шиной и с первыми входами элемента ИЛИ 5 и триггера 4, второй вход которого соединен с выходом элемента И 3 и с вторым входом элемента ИЛИ 5.Устройство работает следующим образом.С приходом первого импульса входной последовательности он...

Номер патента: 1190501

Опубликовано: 07.11.1985

Авторы: Исаенко, Самчинский, Шаров

МПК: H03K 5/153

Метки: импульсов, синхронизации

...2 импульсов, первый 3 и второй 4 счетчики импульсов, первый 5, второй 6 и третий 7 элементы И, шину 8 синхронизации и выходную шину 9 устройства.Ыых. генератора 2 импульсов соединен с входом счетчика 3 импульсов, первый выход которого соединен со счетным входом триггера 1, а также с выходной шиной 9 устройства, второй выход счетчика импульсов 3 подключен к второму входу элемента И 5, первый вход которого соединен с прямым выходом триггера 1, а выход подключен к счетному входу счетчика 4 импульсов, вход обнуления которого соединен с инверсным выходом триггера 1, а выход счетчика 4 импульсов соединен с вторым входом элемента И 6, первый вход которого соединен с вторым выходом счетчика 3, а выход соединен с входом обнуления триггера 1,...

Номер патента: 1190502

Опубликовано: 07.11.1985

Авторы: Баранов, Жулинский, Кузьмин, Сергеев

МПК: H03K 5/156

Метки: импульсов, разностной, формирования, частоты

...вход которого соединен с третьим входом блока 7 определения знака разности частот, выход которого подключен к выходу четвертого триггера 15.Устройство для формирования импульсов разности ой частоты работает следующим образом. Импульсные последовательности с частотами 1 и Ь поступают на входные шины 8 и 9 устройства (фиг. 2 а, б). Работа устройства основана на стробировании импульсной последовательности с частотой 1 ь поступающей на 0-вход триггера 2, передним фронтом положительных импульсов последовательности с частотой Ь, поступающей на С-вход триггера 2. При этом на выходе триггера 2 формируется сигнал с частотой, равной разности частот входных импульсных последовательностей. Работа устройства не зависит от начального...

Номер патента: 1190503

Опубликовано: 07.11.1985

Автор: Попов

МПК: H03K 5/22

Метки: импульсов, сигнала, синусоидального, формирователь

...может быть открыт только один из ключей 4 или 5. Постоянные напряжения с выходов фильтров 8 и 9 подаются на входы ключей 4 и 5 таким образом, что при наличии на первом входе основного компаратора 1 положительной полуволны входного сигнала на второй вход компаратора через ключ 4 подается положительное постоянное напряжение с выхода фильтра 8, а при отрицательной полуволне входного сигнала открывается ключ 5 для отрицательного постоянного напряжения с выхода фильтра 9,Так как величина постоянных напряжений, подаваемых с выхода фильтров 8 и 9 через один из ключей 4 и 5 на второй вход основного компаратора 1, меньше амплитудного значения переменного входного сигнала Б, то в процессе увеличения входного сигнала наступает момент, когда его...

Номер патента: 1190504

Опубликовано: 07.11.1985

Автор: Бантюков

МПК: H03K 3/64, H03K 5/26

Метки: варианты, его, импульсов, селектор, серий

...варианте исполнения устройства выходы счетчика 12 импульсов подключаются таким образом, чтобы элемент И 13 пропускал импульс, поступивший на его первый вход с выхода элемента ИЛИ 9 только в том случае, если содержимое счетчика 12 равно селектируемому числу импульсов в серии.К входам элемента ИЛИ 14 в первом варианте исполнения устройства подключаются единичные выходы всех разрядов счетчика 12 и, таким образом, единичный сигнал на выходе элемента ИЛИ 14 имеется до тех пор, пока содержимое счетчика 12 отлично отнуля.Триггер 12 по второму варианту исполнения устройства срабатывает по входу установки вот передних фронтов импуль.сов, поступающих на этот вход.50 55 Селектор серий импульсов по первому варианту исполнения устройства работает...

Номер патента: 1190505

Опубликовано: 07.11.1985

Автор: Будько

МПК: H03K 5/26

Метки: адаптивный, длительности, импульсов, селектор

...на вход счетчика 3(п+) тактовых импульсов (и пропорционально тн ) на информационные входы элемента 6 сравнения кодов, соединенные с разрядами счетчика 3 импульсов, поступает код по своему значению больше кода тя ь на выходе (А)В) элемента 6 сравнения появится сигнал, который запустит формирователь 7 импульсов, формирующий импульс требуемой длительности (фиг. 2 б). Одновременно по переднему фронту выходного сигнала элемента 6 сравнения кодов открывается аналоговый ключ 10 и на вход блока 11 аналоговой памяти поступает входной импульс, значение амплитуды которого запоминается (фиг. 2 ж).Выходной импульс формирователя 7 через элемент 8 задержки с временем задержки тьад )ть (фиг. 2 в) поступает на управляющий вход аналогового ключа 12 и...

Номер патента: 1190506

Опубликовано: 07.11.1985

Автор: Зорин

МПК: H03K 6/00

Метки: импульсов, переменного, прямоугольных, формирования

...которого соединен с шиной 2 источника питания, и с катодом стабилитрона, анод которого соединен с выходом делителя 7 напряжения.Устройство работает следующим образом.В исходном состоянии на входе схемы нулевой уровень. Состояние транзистора 3 определяется состоянием транзистора 5, Предположим, что транзистор 3 открыт и его коллекторным током открыт выходной транзистор 5. Выходное напряжение близко к нулю. При поступлении на вход положительного полупериода переменного (например, синусоидального) напряжения (эпюра 2 а) вначале транзистор 3 остается открытым его базовым током, протекающим через резистор 4 и открытый транзистор 5. В момент, когда уровень напряжения на базе транзистора 3 (эпюра 2 б) оказывается близким к уровню напряжения...

Номер патента: 1190507

Опубликовано: 07.11.1985

Авторы: Грановский, Долгов, Шевела

МПК: H03K 7/08

Метки: модулятор, следящего, широтно-импульсный, электропривода

...13 - с выходной шиной 16, причем выход сдвоенного комнаратора соединен с выходной шиной 14, а его входы соответственно с выходом генератора 5 треугольного напряжения, выходом источника 1 входного сигнала и выходом инвертирующего усилителя 6, вход которого соединен с выходом генератора 5 треугольного напряжения.Сдвоенный компаратор 4 может быть выполнен на базе двух индентичных компараторов, обьединенных по выходу элементом ИЛИ, например, на базе микросхемы 521 СА 1,Модулятор работает следующим образом.Входной сигнал 1)вх от источника 1 сравнивается на сдвоенном компараторе 4 с противофазными опорными напряжениями треугольной формы Уо и Бо от генератора 5 и инвертирующего усилителя 6, как показано на временной диаграмме напряжений...

Номер патента: 1190508

Опубликовано: 07.11.1985

Авторы: Александров, Алексанян, Галахов, Клюев, Майоров

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...ИМПУЛЬСа е. ИНТЕГРИ- р 1 ц;5 П пь 6 нреобразует выходной иму,;ый сигцал компаратора 5 в сигнал , ач ццсдальцой формы и может быть выол : ца 1 ростейшей РС-цепг. Кэффццие;т передачи интегрирующей цепи выбирается из условия равенства сигналов гглож тельной и отрицательной Обратной сгязи комццратора 5. Компаратор 5 предназначен д,151 ср.1 и рова ни я ц ИротцО-модулированной импульсно)1 посгцдовательцости ца вхо,:е выходного олока. 5 10 15 20 25 30 35 40 45 50 55 Бслс:ствие наличия положительной обратгн)й связи (ОС) через сумматор 4 и отриательцой ОС через интегрирующую цепь 6, компаратор 5 имеет ре,ейную характеристику с шириной петли гистерезиса, изменяющейся во времени. В момент переключения полуширина петли гистерезиса компаратора...

Номер патента: 1190509

Опубликовано: 07.11.1985

Авторы: Артеменко, Власенко, Волохин, Рощин, Русин, Самарцев, Семенов, Сергеев

МПК: H03K 9/06

Метки: напряжение, частоты

...результате на вход интегратора 2 поступает ток, значение которого зависит от напряжения опорного источника 8 и сопротивления выбранного резистора матрицы 13. При изменении кода счетчика 10 от начального (соответствующего состоянию начальной установки) до переполнения на вход интегратора окажутся поданными последовательно импульсы тока 1 в, ЙЙ. (на фиг. 2 соответствующие временные диаграммы приведены для случая числа резисторов матрицы 13 п=8), Длительность каждого из этих импульсов равна периоду следования тактовых импульсов генератора 11, а их число зависит от периода следования импульсов входной частоты -.Предположим, что в начальный момент (например, в момент изменения входной частоты Я) выходное напряжение И Й =Ун. В течение одного...

Номер патента: 1190510

Опубликовано: 07.11.1985

Автор: Афонин

МПК: H03K 17/28

Метки: времени, выдержки

...и может быть использовано в устройствах автоматики, работающих в жестких климатических условиях.Цель изобретения - увеличение времени5 выдержки и повышение стабильности за счет линейного заряда времязадающего конденсатора.На чертеже представлена электрическая схема устройства.Устройство содержит резистор 1, первый 10 вывод которого подключен к первой шине источника питания, второй вывод подключен к эмиттеру транзистора 2, между второй шиной источника питания и коллектором транзистора 2 включен времязадающий конденсатор 3, между первой и второй шинами источника питания влкючен резисторный делитель, плечи которого образованы резисторами 4 и 5, выход резисторного делителя через резистор 6 соединен с базой транзистора 2 и с базой...

Номер патента: 1190511

Опубликовано: 07.11.1985

Авторы: Кибец, Нестеренко

МПК: H03K 17/284

Метки: времени, выдержки

...1 при реализации может быть выполнен на транзисторном ключе или ином бесконтактном переключателе. Конденсатор 2 одной обкладкой соединен с выводами переменного резистора 3, который третьим своим выводом соединен с резистором 4, который вторым выводом соединен с второй обкладкой конденсатора 2 и с затвором полеового транзистора 5, исток которого соединен с плюсовой шиной питания, а исток через резистор 6 соединен с отрицательной шиной питания, Резистор 7 соединен с анодом 25 диода 8 и с конденсатором 9, вторая обкладка которого соединена с катодом диода 8 и со стоком полевого транзистора 5,Резистор 1 О соединен с резистором 11 и точкой соединения конденсатора 9 и резистора 7, второй вывод резистора 11 соединен с анодом диода 12....

Номер патента: 1190512

Опубликовано: 07.11.1985

Автор: Азмайпарашвили

МПК: H03K 17/567, H03K 17/78

Метки: оптоэлектронный, переключатель

...с общим эмиттером, коллекторы 9 и 10 соединены соответственно с Ь-входом 11 и К-входом 12 КЯ-триггера 8, Третий 13 и четвертый 14 транзисторные ключи построены по схеме с общим эмиттером. В коллекторные цепи ключей 13 и 14 включены соответственно первый и второй светодиоды 1 и 2. Источник 15 стабилизированного напряжения питания, построенный на основе диодного выпрямителя и стабилитрона по стандартной схеме, соединен с ключами 9, 10, 13 и 14 и с КЯ-триггером 8. Положительный полюс 16 источника 15 соединен с коллектор ными цепями ключей 9, 10, 13 и 14, отрицательный полюс 17 - с эмиттерными цепями этих ключей.Пятый 18 и шестой 19 транзисторные ключи построены по схеме с общим коллектором. База пятого ключа 18 соединена с прямым...
