H03K — Импульсная техника

Номер патента: 879775

Опубликовано: 07.11.1981

Авторы: Бочарников, Коновалов, Полякин

МПК: H03K 17/60

Метки: ключ, электронный

...принципиальная электрическая схема устройства.Электронный ключ содержит коммутирующий транзистор 1, разрядный транзистор 2, трансформатор с первичной 3 и вторичной 4 обмотками, конденсатор 5, диод б, дополнительныйдиод 7, резисторы 8 и 9. Вывод резистора 8 соединен с шиной 10 управления, Коллектор коммутирующего транзистора соединен с шиной 11 подключения нагрузки.Работает электронный ключ следующим образом.При подаче управляющего импульса напряжения на шину 10 по цепи резистор 8, диод б, конденсатор 5, переход база-эмиттер транзистора 1 протекает ток заряда конденсатора 5, который обеспечивает быстрое включение транзистора 1. После заряда конденсатора 5 транзистор 1 поддерживается в состоянии насыщения током, протекающим по цепи...

Номер патента: 879776

Опубликовано: 07.11.1981

Авторы: Беляев, Демьянцев, Либер

МПК: H03K 17/62

Метки: импульсов, распределитель

...состоянии разрешающие сигналы с единичных выходов триггеров 2 поступают на входы элементов И б. При появлении сигнала запроса, например, на информационной шине 8 второго канала триггер 7 этого канала устанавливается в единичное ссстояние, и с его единичного выхода разрешающий сигнал поступает на вход соответствующего элемента И б, Элемент И б перейдет н состояние, при котором сигнал запрета с инверсного выхода закроет элементы И 6 последующих каналов, а единичный сигнал с прямого выхода элемента И б поступит на вход элемента ИЛИ 1. Сигналом с прямого выхода элемента ИЛИ 1 через элементы И 3 сбрасываются и нулевое состояние триггеры 2 всех каналов, кроме второго, так как на другие входы элементов И 3 поступают разрешающие сигналы с...

Номер патента: 879777

Опубликовано: 07.11.1981

Автор: Гольтман

МПК: H03K 17/68

Метки: выключатель, переменного

...с источника 11 выключаяель переменного тока выключен, поскольку разомкнуты выходы оптронов 9, 8, б, При подаче сигнального напряжения источника 11 светоизлучатель оптрона 9 выдает оптический сигнал и оптрон 9 начинает пропускать ток и в положительный полупериод нключающийся тиристорныи оптрон 5 пропускает ток через светоиэлучатель оптрона 8, Оптрон 8, включившись, замыкает токовую цепь от выпрямителя 10. Учитывая быстродействие оптоэлектронных элементов, это произойдет в непосредственной близости от точки включения оптрона 5. Резистор 7 выбран иэ условия задания тока включения оптрона б при достьйкении положительным полупериодом переменного напряжения значения, близкого к нулю. Нулевой уровень тока через оптрон 5 будет в точке...

Номер патента: 879778

Опубликовано: 07.11.1981

Автор: Дмитренко

МПК: H03K 17/72

Метки: импульсов, распределитель

...21, Катоды симисторов 1, 2, 3 соединены с общей ши Оной 22 и с точкой соединения второго23 и третьего 24 резисторов, включенных последовательно между полюсом 20источника постоянного напряжения итактовой шиной 13.45Распределитель работает следующимобразом,В исходном состоянии симисторы1, 2, 3 заперты, напряжение на нагрузках 4, 5, б равно нулю. Через50резистор 23, входы симисторов 2, 3,резисторы 14, 16 и сопротивления нагрузки 4, 5 заряжаются конденсаторы15, 17 до потенциала источника постоянного напряжения. При подаче первого отрицательного импульса управления"на шину 13 из всех симисторовотопрется лишь симистор 1, так какдиоды 11 и 12 заперты потенциалы наконденсаторах 15 и 17, а диод 18 эасчет того, что конденсатор 19 раэря Ожен,...

Номер патента: 879779

Опубликовано: 07.11.1981

Автор: Борисов

МПК: H03K 21/00

Метки: релейный, триггер

...реле 5, контактов 9, 10 (фиг. 2,н) реле 8, контакты 4 (фиг, 2,г)реле 1 и счетныеимпульсы (фиг, 2,а),Работает триггер следующим образом.В исходном состоянии триггер находится в положении, которое изображено,на фиг. 1, реле 5, 8 обесточены, на входе 11 сигнал отсутствует,с выхода 16 снимается отрицательныйсигнал (фиг. 2,к),При поступлении первого счетногоимпульса через обмотку реле 5 по цепи вход 11 - группа 9 - реле 5группа 4 - вход 12 протекает ток,реле 5 переключает свои контактныегруппы б, 7, в результате чего у реле 1 через обмотку 2 по цепи вход 11 -группа б - обмотка 2 - вход 12 протекает ток, реле 1 срабатывает, переключая группу 4, а реле 5 продолжает находиться в сработанном состоянии через цепь самоблокиронки вход 11 -группа...

Номер патента: 881754

Опубликовано: 15.11.1981

Авторы: Никулин, Орлов, Осокин, Сморяков

МПК: H03K 19/23

Метки: мажоритарный, элемент

...и источником питания, нагрузка подключена к первому входу элемента через контакты второго реле, ко второму входу элемента - через контакты третьего реле и к третьему входу элемента - через контакты пер" вого реле.На чертеже представлена принципиальная схема мажоритарного элемента.Устройство содержит три входа 1-3 элемента, три реле с обмотками 4-6 и контактами 7-9 и нагрузку 10,Мажоритарный элемент работает следующим образом.При наличии сигналов на входах элемента замыкаются принадлежащие обмоткам реле 4-6 контакты 7-9, через которые сигнал поступает на нагрузку 10. Сигнал на нагрузке 10 появляется при наличии .сигналов на любых двух входах элемента. Так, например, при наличии сигналов на входе 1 и входе 2 замыкается контакт 7,...

Номер патента: 881992

Опубликовано: 15.11.1981

Автор: Земляков

МПК: H03K 5/153

Метки: дискретного, сигнала, фазы

...каскады соединены цепью 5 обратной связи, управление задержки каскадов 4 осушествляет Следовательно, период генерируемогосигнала, определяемый суммарным времеЗ - нем задержки каскадов 4, оказываетсяравным периоду ТО опорного сигнала высокостабильного задающего генератора 1, Поскольку каскады 4 идентичны, то задержка, вносимая одним из К каскадов 4 40 задержки, равна величине - с ошибкой,Оопределяемой только разбросом пара.метров используемых элементов, Сформированные таким образом К сигналов, задержанных один относительно другого на43 шаг задержки, поступают на коммутатор7 и через него на выход блока 3, который соединен с блоком 9 уточнения, С помощью блока 9 сигнал заданной частоты, формируемый блоком 2, уточняется выходным сигналом...

Номер патента: 881995

Опубликовано: 15.11.1981

Автор: Лавров

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...количествавыделяемых селектором импульсов. Изменение коэффициента деления делителя 9приводит соответственно к изменению частоты тактовых импульсов на выходе элемента 2 и входе счетчика 3 в сторонуувеличения или уменьшения, Это, в своюочередь, увеличивает или уменьшает время счета-го такта, т,е. изменяет длительность селекции.Данный селектор импульсов по длительности дает возможность автоматизировать процесс, перестройки селектора, этоповышает эффективность ео использования в процессе работы и расширяет егофункциональные возможности, Помимоселекции импульса заданной длительностив селекторе обеспечен режим автоматической электронной перестройки на селекцию импульсов другой длительности и переход в этот режим по внешнему сигналу. Если...

Номер патента: 881996

Опубликовано: 15.11.1981

Автор: Ян

МПК: H03K 7/08

Метки: модуляции, переменный, постоянного, преобразователей, широтно-импульсной

...1 мин,где 5, )мскс,1 имин 1 - регулируемые временные функции напряжения на отдельных фазовых нагрузках, которыеимеют наибольшее или наименьшее мгновенные значения в данный момент соот 43ветствени о; На фиг, 1 показана схема трехфазногопреобразователя, реализующего данныйспособ, которая нагружена на включеннуюзвездой трехфазную нагрузку с сопротивлением 2.НапРяжения 010, ОО и Озд являютсявыходными напряжениями отдельных фазпреобразователя, а напряжения О, О, Оявляются напряжениями на отдельных фазах нагрузки,На фиг. 2 а показаны модулируюшиесигналы синусоидальной формы, которыев рассматриваемом случае равны напряжекиям синусоидальной формы на нагрузке, Б, Ькоторыми модулируются импульсы выходных напряжений Оо, О, О о отдельных фаз...

Номер патента: 881997

Опубликовано: 15.11.1981

Автор: Шпортко

МПК: H03K 17/56

Метки: коммутатор, тиристорный

...тока. Последовательно с нагрузками 1 каждой фазы включены встречно-параллельно соединенныедиоды 2-4 и тиристоры 5 - 7 так, чтоаноды диодов и катоды тиристоров соепт- нены в одну точку, образующую искусст-.венную нейтраль нагрузок 1., Управляющиеэлектроды тиристоров 5 - 7 соединеныв общую точку и через балластный резистор 8 и командный контакт 9 подключены к нелувому выводу сети. На фиг. 2приняты следующие обозначения: 0 до "Вс е э "д э 0 е Ос . -соответсъ 1997(равный половине линейного напря жениясети), вследствие чего в цепях управляющих алектродов тиристоров появляютсянарастающие токи. Когда ток управления 3 достигает значения отпирающего тока,соответствЫ тиристор открываетсяи вентили переходят в выше описанноесостояние...

Номер патента: 883968

Опубликовано: 23.11.1981

Авторы: Кассихин, Романов

МПК: G11C 7/06, H03K 5/02

Метки: варианты, моп-транзисторах, считывания, усилитель

...6, проводимость которого обеспечена в режиме считывания связью затвора с положительным входом 14, непрерывно имеющим высокий потенциал в режиме считывания (равный, например, потенциалушины питания 16) . При налиции транзистора 6 с определенной проводимостью переходной процесс не носит ко- зОлебательного характера, а исчерпывается некоторым превышением напряженияв выходном узле 12 его конечного значения и последующим почти незамедлительным возвратом к этому конечномузначению, близкому к порогу включения элемента 9, Такое выходное напряжение предпочтительно, потому что вобычном слуцае достижение заданногоуровня со стороны низких значенийиапрякения происходит с уменьшающейсяскоростью а в этом случае криваянарастания потенциала...

Номер патента: 884083

Опубликовано: 23.11.1981

Авторы: Горячев, Добрица, Крюков

МПК: H03K 3/02

Метки: генератор, импульсов

..."О", т.е на его неинвертирующем выходе- "О", а на инвертирующем - "1", что соответствует началу формирования длительности паузы. Высокий потенциал с инвер 45 тируюшего выхода триггера 6 поступает на второй вход первого элемента И 7 и разрешает прохождение рабочей частоты на первый вход первого реверсивного счетчика 4, С каждым тактовым импульсом рабочей частоты состояние первого реверсивного счетчика 4 уменьшается на единицу, В тот момент, когда очередной тактовый импульс переведет первый реверсивный счетчик 4 в нулевое состояние, импульс переноса с выхода первого реверсивного счетчика 4, пройдя через элемент ИЛИ 8, переводит триггер 6 из нулевого состояния в единичное, а пройдя 0834первую дифференцируюшую цепочку 9, коротким...

Номер патента: 884084

Опубликовано: 23.11.1981

Автор: Падалко

МПК: H03K 3/027

Метки: генератор, импульсов, прямоугольных

...выходах триггеров 1 и 3 высокий логический уровень. Конденсатор 11 пере- заряжается от источника 16 через резистор 14, диод 5 и открытый инверсный выход триггера 2, При возрастании потенциала затвора транзистора 9, сопротивление его канала повышается, что приводит к уменьшению входного вытекающего тока 5 -входа триггера 1 и Й- входа триггера 3. Когда напряжение на затворе транзистора 9 достигнет пороговой величины, на прямом выходе триггера 1 и на инверсном выходе триггера 3 появится перепад напряжения с высокого уровня на низкий, в результате чего триггеры 2 и 4 изменяют свое состояние на противоположное, а на входы элемента 17 поступают высокий логический уровень с инверсного выхода триггера 2 и низкий логический уровень синверсного...

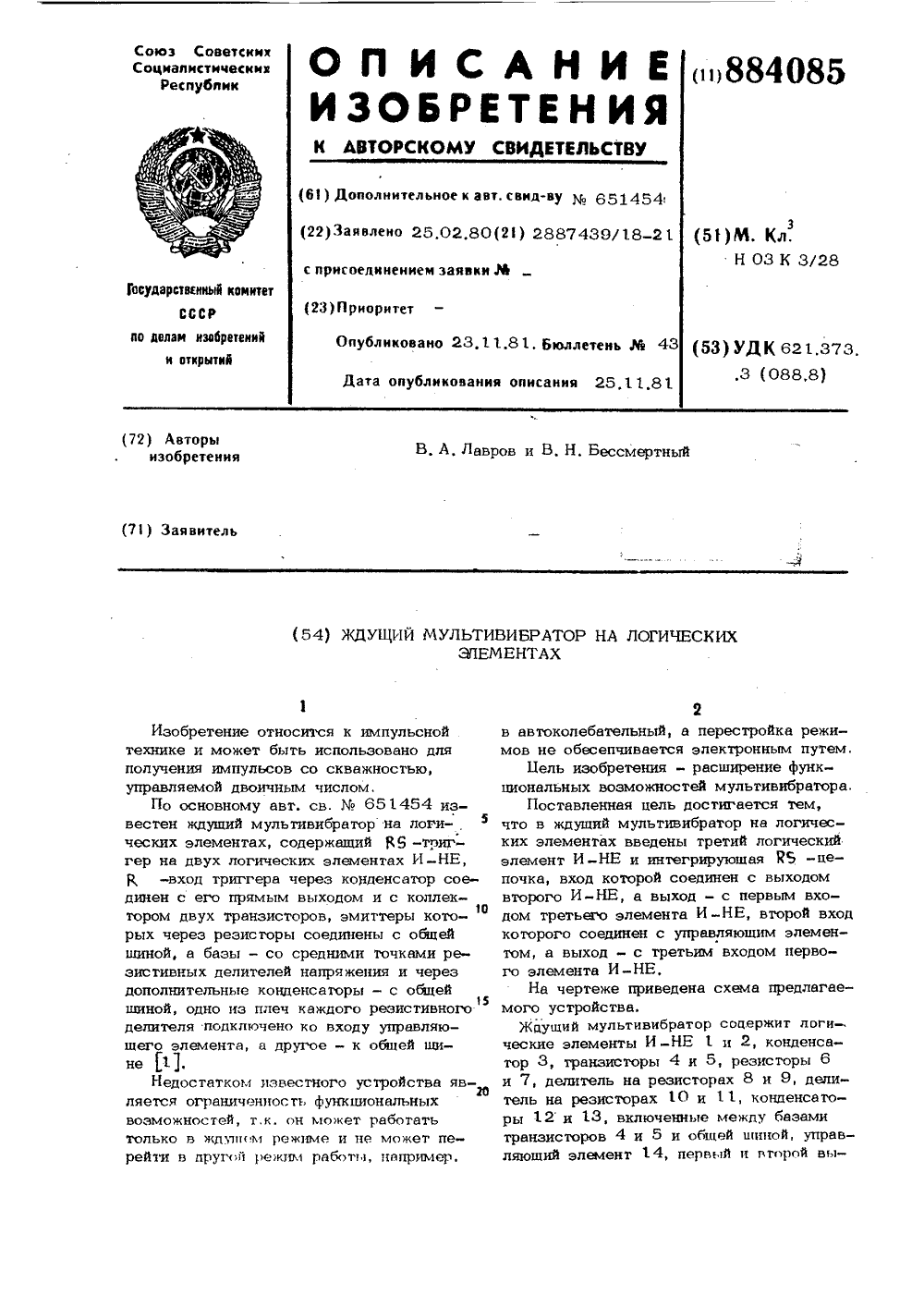

Номер патента: 884085

Опубликовано: 23.11.1981

Авторы: Бессмертный, Лавров

МПК: H03K 3/28

Метки: ждущий, логических, мультивибратор, элементах

...появляется положительный потенциал, который поступает с задержкой, за 1 Одаваемой резистором 15 и конденсатором16, на элемент 17, с выхода которогологический нуль вновь запускает мультивибратор, т.е. он продолжает работать вавтоколебательном режиме до изменения потенциала на входе элемента 17.15Использование новых элементов отличает данный ждущий мультивибратор налогических элементах от известного, таккак.;он генерирует импульсы не только отвнешнего источника, но и автоматически,при этом перевод иэ ждущего режима вавтоколебательный проводится при помощиэлектронной перестройки. Ждущий мультивибратор на логичес- ких элементах по авт. св. % 651454, о т л и ч а ю щ к й с я тем, что, с целью расширения функциональных возможностей, в...

Номер патента: 884086

Опубликовано: 23.11.1981

Авторы: Божко, Брюханов, Пузько, Чеканов

МПК: H03K 3/28

Метки: мультивибратор

...с циной источника питания, абаза - с коллектором тразнистора 1 непосредственно и через резистор 6 - сшиной источника питания, переход эмиттер-коллектор транзистора 1 подключен35параллельно переходу анод-катод динистора 7.Мультивибратор работает следующяяобразом;тоВ исходном состоянии транзистор 1закрыт за счет падения напряжения нарезисторе 3, а транзистор 2 открыт. Конденсатор 4 заряжается от источника питания по цепи: общая шина источника питания, резистор 6, переход эмиттер-коллектор транзистора 2, шина источника питания. При достижении напряжения Ос наконденсаторе 4 величины напряжения включения динистора 7 1 напряжение Цс прикладывается к динистору в прямом направлении через переход эмиттер-база открытого транзистора 2) он...

Номер патента: 884087

Опубликовано: 23.11.1981

Авторы: Немировский, Рубаник, Шильцев

МПК: H03K 3/2893

Метки: триггер, шмитта

...1 и 2. Если транзисторы 1 и 2 имеют структуРу и - р - п, то транзисторы 3 и 4 имеют структуру р - и:- р. И наоборот, если транзисторы 1 и 2 имеют структуру р -п - р, то транзисторы 3 и 4 - структуру п - р - и, В отличие от транзисторов 1 и 2, работающих в реале отсечки, транзисторы 3 и 4 всегда нахоцятся в активном режиме.Устройство работает следующим образом. 55В исходном состоянии транзистор 1 закрыт, а транзистор. 2 открыт. Коллекторный ток транзистора 3 максимален,а транзистора 4 минимален. При воздействии на базу транзистора 1 импульса положительной полярности- он открывается, в результате чего коллекторный ток транзистора 1 увеличивается, а транзистора 3 уменьшается. Из-за уменьшения коллекторного тока транзистора 3...

Номер патента: 884088

Опубликовано: 23.11.1981

Автор: Айбатов

МПК: H03K 3/335

Метки: импульсов, формирователь

...трансформатора, первичная обмотка которого включена в коллекторную цепь входного лавинного транзистора.40На чертеже приведена принципиальная схема формирователя,формирователь импульсов содержит входной лавинный транзистор 1, коллектор которого подключен, к точке соединения нагрузки, состоящей из резистора 2 и конденсатора 3, с коллектором выход. ного лавинного транзистора 4 с проводимостью противоположного типа. Эмиэтер выходного транзистора 4 подключен БО к незаземленному полюсу источника питания, а его база - ко вторичной обмотке дифференцирующего трансформатора 5, первичная обмотка которого включена между незаземленным полюсом источника пита- Б ния и резистором 6, подключенного к точке соединения коллекторов транзисторов 1 и 4 с...

Номер патента: 884089

Опубликовано: 23.11.1981

Авторы: Авраменко, Гречаный, Онистрат, Поломарь

МПК: H03K 3/335

Метки: генератор, импульсов

...с отрицательным полюсомисточника питания 5.Генератор импульсов работает следующим образом.В первом цикж транзистор 1 закрыт,транзистор 8 открыт, После подключенияисточника питания 5 к генератору импульсов начинается заряд конденсаторов 2 и3 по цепи резистор 4, открытые переходы коллектор-эмиттер и база-эмиттертранзистора 8. Так как конденсаторы 2И 3 заряжаются от одного резистора 4,то время заряда этих конденсаторов цонапряжения срабатывания однопереходноготранзистора 1 определяется их суммарной емкостью.Во, втором цикле транзистор 1 открыт,транзистор 8 закрыт,После отпирания оцноперехоцного транзистора 1 на первой и второй его базахформируются импульсы соответственно положительной и отрицательной полярностей.Одновременно с отпиранием...

Номер патента: 884090

Опубликовано: 23.11.1981

Автор: Зиенко

МПК: H03K 3/353

Метки: импульсов, усилитель-формирователь

...в обратном направлении к стоку полевого транзистора1Недостатком этого формирователя является небольшая амплитуда импульсов, так как напряжение, прикладываемое к первичной обмотке трансформатора, меньше напряжения питания на величинупапения. напряжения на полевом транзисторе.Цель изобретения - увеличение амплитуды импульсов при заданном соотношении числа витков обмоток и повышениедежности устройства.Для достижения указанной пели в усилитель формирователь, союржащий МОПтранзистор, трехобмоточный импульсныйтрансформатор с нагрузочкой, первичнойи дополнительной обмотками, включенадополнительная обмотка последовательнои встречно с первичной, а точка их соединения подключена через диод к обшейшине,На чертеже представлзна...

Номер патента: 884091

Опубликовано: 23.11.1981

Авторы: Свирин, Селифанов, Точицкий

МПК: H03K 3/53

Метки: генератор, импульсный, плазмы, эрозионной

...систему5 поджига, соленоид 6, расположенныйтак, что он охватывает своим магнитнымподем коаксильную электроразрядную систему, токовый датчик 7, интегратор 8,компаратор 9, вход токового датчика 7соединен с формирующим электродом 3коаксильпой электроразрядной системы 2,выход - со входом ийтегратора 8, выходинтегратора 8 соединен со входом компаратора 9, а выход компаратора 9 - сс олен о и дом 6.Генератор работает следующим образом.С помощью системы 5 поджига вблизиплазмообразуюшего электрода 4 создается облачко инициируюшей плазмы, за счеткоторого формируется проводящий каналмежду плазмообразуюшим 4 и формирующим 3 электродами, и по нему начинаетпротекать ток за счет энергии, накопленной в накопительном конденсаторе 1. Втоковом датчике 7...

Номер патента: 884092

Опубликовано: 23.11.1981

Авторы: Громов, Кузнецов, Симаков

МПК: H03K 3/53

Метки: генератор, импульсов, мощных

...зарядного устройства 1 от конденсатора 2 коммутирующим устройством 3 и снятие управляющих импульсов с тиристоров 23 включаюшего устройства 4 при исчезновении или значительном снижении тока через один или несколько тиристоров; отключение зарядного устройства 1 от конденсатора 2 коммутирующим устройством 3 при коротком замыкании в силовой цепи (сгорание одного или нескольких тиристоров 23 включающего устройства 4); сигнализация о вышеперечисленньк аварийных режимах.При исчезновении или значительном снижении тока через любой из тиристоров50 23 в соответствующей вспомогательной обмотке уравнительных дросселей включающего устройства 4 наводится ЭДС, значительно перевышаюшая ЭДС, наводимую в той же обмотке в нормальном рабочем режиме....

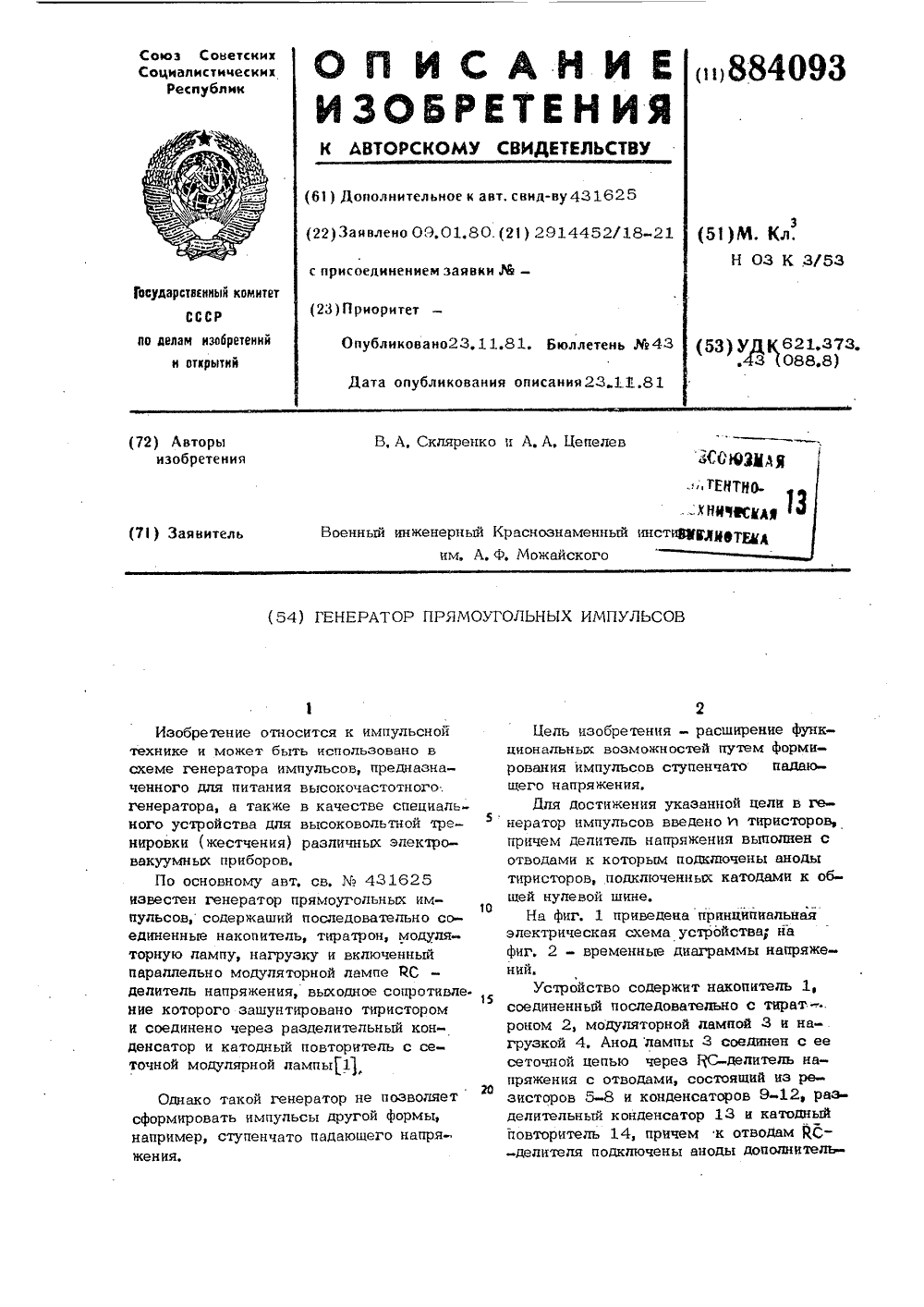

Номер патента: 884093

Опубликовано: 23.11.1981

Авторы: Скляренко, Цепелев

МПК: H03K 3/53

Метки: генератор, импульсов

...3, Через катодный повторитель14 протекает анодный ток покоя. Тирис-торы 15-1 - 15- И заперты,В момент времени, соответствующийпереднему фронту выходного импульсаот внешнего генератора поступает импульс ЗИ, опирающий тиратроп 2, Приэтом на сетку модуляторной лампы 3 через катодный повторитель 14 и распределительный конденсатор 13 поступаетуправляющее напряжение, снимаемое срезисторов 6-8 ЦС -:делителя напряжения, Лампа 3 открывается и на нагрузке 4 формируется передний фронт и плоская часть выходного импульса, В моментвремени, соответствующий первой ступени ступенчатого падаюшего напряжения,от внешнего генератора поступает им 15 20 25 30 7 г 0 г 55 тург.,с ЗИ;-2. Ркл 1 очаюЯий тиристор 15-1,который шунтирует резистор 8, В...

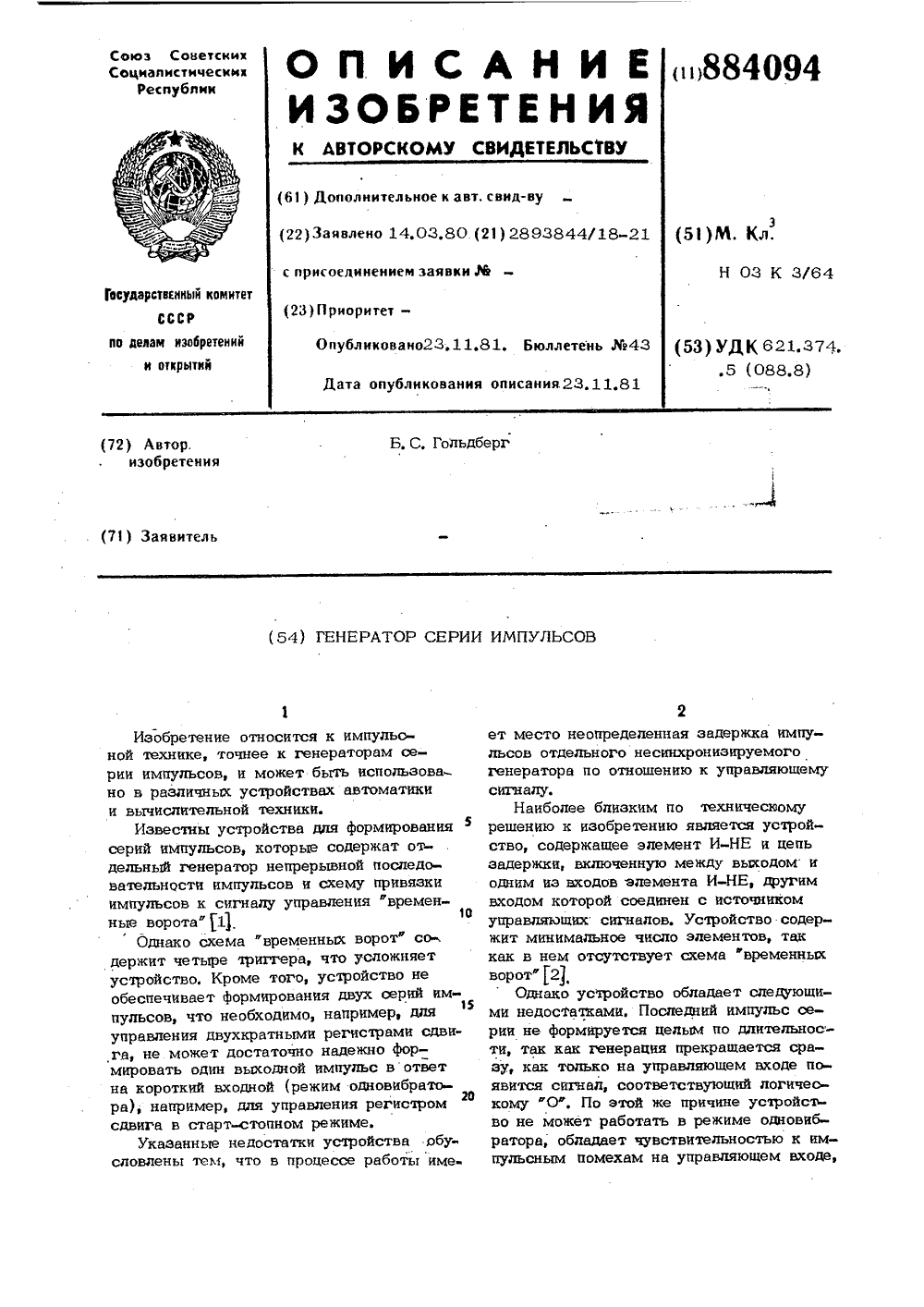

Номер патента: 884094

Опубликовано: 23.11.1981

Автор: Гольдберг

МПК: H03K 3/64

Метки: генератор, импульсов, серии

...с элемента 3 являются выходами генератора.Генератор работает в двух режимах. Первый режим генерации серии импульсов, т. е. двух и более импульсов, второй режим одновибратора, т. е,режим формирования одного импульса определен. ной длительности в ответ на входной импульс. Первый режим осуществляется при длительности управляющего сигнала превышающей 26, где С -длительность выходных импульсов, определяемая пара метрами элемента 3. Второй режим осуществляется при длительности входного импульса, лежащей в пределах О - 2 Г. Режим работы генератора обусловливаеэ.ся выбором длительности входных сигналов. Названия Управляющий сигнал" и Входной импульс" эквивалентны, но каждое из них в большей степени соответ 5 10 15 20 25 35 40 45 50 55...

Номер патента: 884095

Опубликовано: 23.11.1981

Авторы: Голик, Сазонов

МПК: H03K 3/72

Метки: генератор, импульсов, многоканальный

...для формирования импульсов с их выходов при достижении единичного состояния во всех разрядах соответствующихсчетчиков 1, 7 и 13,формирователи 4, 10 и 16 импульсовслужат для выделения импульсов опорнойчастоты при наличии на их входах разрешающих сигналов и задержки этихимпульсов,Многоканальный генератор импульсовработает следующим образом;В момент прихода импульса опорнойчастоты, поступившего на шину 20 опорной частоты, устройство приведено в состояние, когда в счетчик 1 тактов, счетчик 7 времени задержки, счетчики 13длительности импульсов через соответствующие элементы И 5, 12 и 18 занесены коды, хранившиеся в датчике 2 кодачисла тактов, датчиках 8 кода временизадержки и датчиках 14 кода длительности импульсов, Тогда импульсы с шины...

Номер патента: 884096

Опубликовано: 23.11.1981

Автор: Бантюков

МПК: H03K 3/84

Метки: генерации, импульсов, пачек

...- в нуле-вое состояние счетчик 9. Окончилось формирование первого импульса пачки и начинается формирование паузы между импуль-;.сами пачки. Импульсы генератора 1 поступают на суммирующий вход счетчика 9, снова заполняя его, так как триггер 11 не переключается, Элемент И 5 закрывается,а элемент И 6 готовится к срабатываниюсигналами с соответствующих выходовтриггера 13. В момент, когда код подаваемый по шине 29, совпадает с Йодом,записанным в счетчике 9, на выходахгруппы 25, 25 всех элементов 2 ИИЛИ установляются единичные сигналы,срабатывает элемент И 6 . и сигналом сосвоего выхода устанавливает через элемент ИЛИ 16 триггер 12 в нулевое состояние, через элемент ИЛИ 18 - триг гер 13 в единичное состояние и черезвремя задержки элемента 21...

Номер патента: 884097

Опубликовано: 23.11.1981

Авторы: Отрубянников, Сафронов

МПК: H03K 4/06

Метки: генератор, импульсов, квазитреугольных

...большей остаточного напряжения на батарее 1. К тиристорам 10 и 11 прикладывается обратное напряжение, Ток основной обмотки 445 электромагнита 3 перехватывается обмоткой 5, а тиристоры 10 и 11 обесточиваются, и под действием обратного напряжения выключаются. Поскольку ток в обмотке 5 (18, фиг. 2) резко возрастает, то начинается интенсивный заряд конденсатора 8 с полярностью, указанной на фиг 1 в скобках. При протекании тока обмотки 5 (18, фиг. 2) через источник 7 происходит ввод энергии, компенсируюший потери энергии в генераторе за импульс.В момент времени Ь(фиг. 2) напряжение на конденсаторе 8 становится равным на 974пряжению источника 7 плюс остаточное напряжение на батарее 1, пересчитанное в в обмотку 5, С этого момента...

Номер патента: 884098

Опубликовано: 23.11.1981

Авторы: Булатников, Зеленин, Ярославцева

МПК: H03K 5/007

Метки: временных, интервалов, формирования

...код 0001, т, е, необходимо сформировать интервал, равный одному периоду частоты, поступающей на вход счетчика 11, При этом сразу после записикода интервала в счетчик 11, из него,вычтется единица и будет получен код0000, Следующий импульс, который поступит на вход счетчика 11 с мультиплексора 4, появится на выходе "Заемсчетчика 11 и шине 8 Конец интервала,Таким образом, будет сформирован интервал длительностью в один период, чтои соответствует коду 0001.Код записанный в регистр 6 масштаба, поступает на адресные входы муль типлексора 4 и последний производитвыбор одного из выходов делителя частоты 2 в соответствии с поступившимкодом. Если код в регистре 6 равен0000, то элемент 7 дешифрирует нулевое состояние регистра 6 и...

Номер патента: 884099

Опубликовано: 23.11.1981

Авторы: Боровицкий, Вовчецкий, Малюков, Соловьев

МПК: H03K 5/00

Метки: двух, импульсных, последовательностей, сложения, случайных

...И подключен кодному иэ входов первого элемента ИЛИ,введены триггер и дополнительный элемент И, причем первые входы формирователей импульсов соединены с входныдми шинами импульсных последовательностей, а вторые входы подключены к выходам триггера, вход которого соединен с шиной опорной частоты и первымвходом дополнительного элемента И, причем выход второго формирователя импульсов через второй элемент И соединен с вторым входом первого элемента ИЛИ, выход которого подключен кшине знака суммарной импульсной последовательности, а вторые входы элементов И соединены с шинами знаковвходных импульсных последовательностей,.при этом выходы формирователей импульсов через второй элемент ИЛИ соединены с вторым входом дополнительногоэлемента И,...

Номер патента: 884100

Опубликовано: 23.11.1981

Авторы: Ефремов, Праслов, Самсонов

МПК: H03K 5/00

Метки: импульсов, формирователь

...выполнен аналогичным образом на резисторах 10 и 11 и транзисторе 12 с тойлишь разницей, что база транзистора 12соединена с выходом инвертора 1, коллектор - со вторым входом усилителя 4,а эмиттер - со вторым входом усилителя 5, Ключевой делитель 3 напряженияслужит для формирования переменныхпотенциалов на вторых входах усилителей 4 и 5, которые выполняютроль буферных усилителей, согласовывая (совместно с ключевыми делителями 2 и 3напряжения) источник входного сигналасо входами коммутатора 6 опорных напряжений, Каждый из усилителей 4 и 5выполнен по схеме дифференциальногоусилителя и подключен выходами ко входам коммутатора 6 опорных напряжений, служащего для коммутации опорных напряжений, определяющих верхнийи нижний уровень...
