H03K — Импульсная техника

Номер патента: 1184076

Опубликовано: 07.10.1985

Автор: Горшков

МПК: H03K 3/64

Метки: генератор, импульсов, последовательности

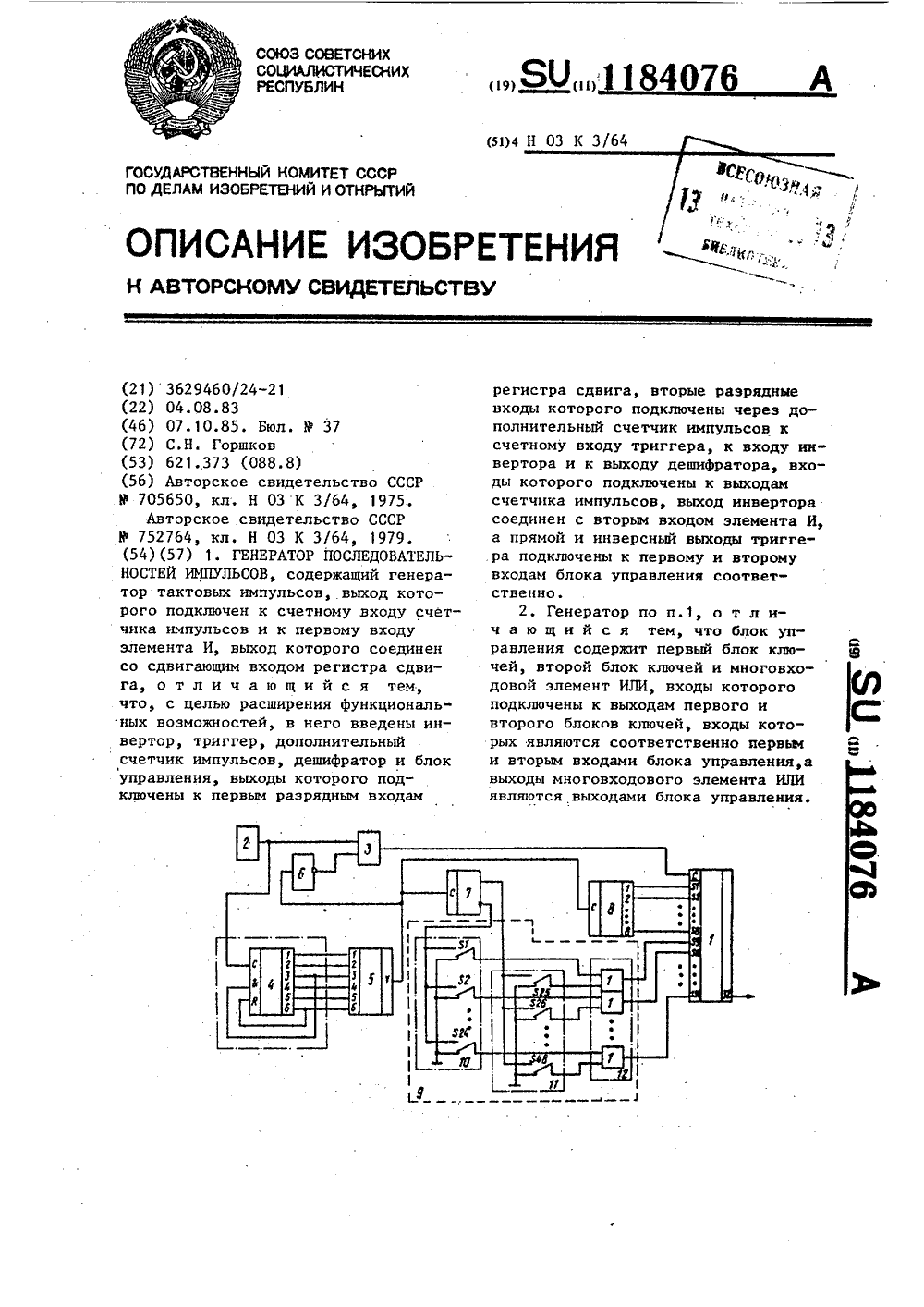

...соединены с вто 3 рьли разрядными входами регистра 1, выходы триггера 7 подключены к входам блока 9 управления, выходы блоков 10 и 11 ключей, многовходовой элемент ИПИ 12 соединены с первыми разрядными вхоцами регистра 1. 84076 2 5 10 15 20 25 ЭО 40 Я 50 55 Генератор работает следующим образом.Генератор 2 вырабатывает импульсы с частотой, соответствующей частоте импульсов выходного кода, которые поступают на счетчик 4, имеющий коэффициент пересчета., равный 36, так как данный генератор предназначен для формирования импульсов кода, представляющего собой последовательность 32-х разрядных слов с паузами между словами, соответствующими четырем разрядам кода. При другой структуре выходного кода коэффициент пересчета счетчика 4 может быть...

Номер патента: 1184077

Опубликовано: 07.10.1985

Авторы: Восколович, Лиховид

МПК: H03K 3/64

Метки: импульсов, многоканальный, серий, формирователь

...регистр 10 задания значений частоты следования импульсов, регистр 11 задания номера канала, первую 12 и вторую 13 группы элементов И и элемент ИЛИ 14, причем выходы регистра 10 соединены с первыми входами элементов И группы 12, вторые входы которых соединены с выходом элемента ИЛИ 14, выходы регистра 11 соединены через элементы И группы 13 с входами элемента ИЛИ 14, вторые входы элементов труппы И 13 соединены с выходами блока 6. Многоканальный формировательсерий импульсов работает следующим,образом.На вход 9 блока 7 с блока 4 управления поступает нулевой уровеньсигнала, обеспечивающий режим счи"тывания информации с блока 7 оперативной памяти, Генератор 2 импульсов формирует серко импульсов О (Фиг,Зп), которая поступает на...

Номер патента: 1184079

Опубликовано: 07.10.1985

Авторы: Киселев, Лысяк, Юшина

МПК: H03K 5/153

Метки: генератора, развертки, синхронизации

...второй вход - с выходомтриггера 3 блокировки, второй входкоторого соединен с выходом второгоэлемента 4 задержки, вход которогосоединен с первым входом триггера 1задуска, второй вход которого соединен с выходом первого элемента 21задержки, К выходу элемента ИЛИ. йодключец генератор 6 развертки.Устроцство работает следующимобразом,До рода сцнхроимпулъса С ((на выходах триггеров 1 и 3 напряжения соответствует Лог, О11 ц ц и поэтому на выходе элемента ИЛИ 5 напряжение соответствует также нулю. Генератор 6 работает в автоматическом режиме, В момент прихода сицхроцмпульса (время С ) триггерпереключается во второе устойчивое положение, при котором ца первом выходе значение напряжения равно нулю, а на его втором выходе цапря 5 1 О 15...

Номер патента: 1184081

Опубликовано: 07.10.1985

Автор: Ким

МПК: H03K 7/04

Метки: модулятор, фазовый, цифровой

...частоты, вторые входы - к выходам регистра 3, синхронизирующий вход которого соединен с шиной 4 тактовой частоты, а информационные входьф - с выходами комбинационного сум матора 1, вторые входы которого соединены с первыми входами арифметического устройства 5, вторые входы которого соединены с шинами 6 установки Фазы, а выход стар-шего разряда - с входной шиной устройства.При необходимости Формирования на выходе цифрового Фазового модулятора Функции, близкой к синусоидальной, к выходам младших разрядов арифметического устройства подключен цифровой Функциональный преобразователь 7, выходы которого соединены с входами младших разрядов цифроаналогового преобразователя, вход старшего разряда которого соединен с первой выходной шиной...

Номер патента: 1184085

Опубликовано: 07.10.1985

Авторы: Сильченко, Стогний

МПК: H03K 23/74

Метки: импульсов, релейный, счетчик

..., 5,(Б - 1).4,5. (Б - 1) .5, 5 . (Б - 1) .6, 6 .(Б -1).3, 6.(Б - 1).5 первого и второго реле 5.1 и 6.1, , 5.(Б - 1) и6.(Б - 1) предыдущей ячейки 4.1,4.(Б - 1), дополнительный переключающий контакт 5,1.4, , 5.(Б).4первого реле 5.1, , 5.(Б - 1)предыдущей ячейки подключен к шине16 питания, размыкающий контакт5.1.6, , 5.(Б - 1),6 - к переключающему контакту 6.2.1, ,6.Б,1второго реле 6.2, , 6.Б даннойячейки 4.2, , 4.Б и к дополнительному замыкающему контакту 6,1.4,6.(Б - 1),4 реле 6.1,6.(Б - 1) предыдущей ячейки, замы -кающий контакт 5.1.5. , 5.(Б).5подключен к переключающему контакту6.1.3.6.(Б - 1).3 второго реле 6,1.6.(Б - 1) предыдущейячейки 6.1, , 6.(Б - 1), дополнительный размыкающий контакт 6,1,5,6,(Б - 1).5 второго реле 6.1,,6. (Б)...

Номер патента: 1185561

Опубликовано: 15.10.1985

Автор: Остриков

МПК: H03B 19/00, H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...запоминание величию. Периода сигнала умчожаемой чс.Оты Г 31 С таЧНаетЬК, ОПРЕД ЯЕМай ВЕЛИЧИсай опорной слстоты , . Блок 1 карре): -1 г)11 с )ПОР 11 ОИ ЧЛС ОТ 1 ас)Л 3 Л)Ессс.1,1 делител. 2 частоты, второй децительчастоты, элемент 8 сангаде". ция совместно г. блоком 3 Гл 5 ги о)супест 3 ляют Формирование выходной частать Г, А) из опорной часто/ты Гд по величи)е ранее измерен - ного периода сигналл умножаемой частоты Г 11 (фиг, Зч) и задание го коэфрициента умцожеия .Блок 1 коррекции опорной частоты совместно с упраьляемым делителем 2 частоты осуцествляет деление ог:орной и входом опорной частоты умножителячастоты следования импульсов,частоты Г, нл децествеццый каэффициегг де 3 ения, При измерении периода игцлла умцожаемой лстаты Г(11...

Номер патента: 1185578

Опубликовано: 15.10.1985

Автор: Алюшин

МПК: H03K 3/286

Метки: к-триггер

...первого типа проводимости, базы первого и второго инжекционных транзисторов соединены соответственно с первым и вторым коллекторами пятого инжекционного транзистора и соответственно с коллекторами первого и второго транзисторов второго типа проводимости, базы которых соединены с общей шиной, база пятого инжекционного транзистора соединена с шиной синхронизации, соответствующие коллекторы первого и второго инжекционных транзисторов соединены соответственно с базами третьего и четвертого инжекционных транзисторов, соответствующие коллекторы которых соединены соответственно с прямой и инверсной выходными шинами, входные шины 3 и К соединены соответственно с первым и вторым источниками тока, введены третий и четвертый двухколлекторные...

Номер патента: 1185579

Опубликовано: 15.10.1985

Авторы: Авдеев, Фридман

МПК: H03K 3/64

Метки: генератор, контролем, тактовый

...верхнееплечо мостового выпрямителя 7 выполнено на первом и втором транзисторах 12 и 13, базы которых подключены к соответствующим входам мостового выпрямителя 7 и катодам дио-:дов 14 и 15 нижнего плеча, аноды 25которцх соединены с минусовой шиной16 источника литания, а коллекторытранзисторов объединены и соединеныс плюсовой шиной 17 источника питания, эмиттеры также объединены и З 0через интегрирующую цепь 18 подключены к входу усилителя 4, выход которого через последовательно включенные второй и третий инверторы 10 и,11 подсоединен к первому входу первого элемента И-НЕ 9, выход которого является выходом 19 тактовогогенератора с контролем, а второйвход первого элемента И-НЕ 9 соединен с выходом формирователя 2Ютактовых импульсов и...

Номер патента: 1185580

Опубликовано: 15.10.1985

Авторы: Бобров, Кафаров, Лихачев

МПК: H03K 3/80

Метки: радиоимпульсов, формирователь

...(в частном случае 25 это могут быть и видеоимпульсы), которые поступают на блок 2 прямого преобразователя Фурье, осуществляющего разворачивание ихспектра во времени, Блок 2 может быть выполнен, например, в виде дисперсионной линии задержки, у которой модуль коэффициента передачи частотнонезависим, а фазочастотная характеристика имеет в диапазоне35 рабочих частот квадратичную зависимость от частоты. Нестабильность работы генератора 1 задающих импульсов выражается в нестабильности длительности генерируемых импульсов, в нестабильности их формы, амплитуды и частоты. Это приводит к тому, что огибающие спектров отдельных импульсов отличаются друг от друга.Эти отличия характеризуются амплитудной нестабильностью дА (фиг, 2 а )и...

Номер патента: 1185581

Опубликовано: 15.10.1985

Автор: Угланов

МПК: H03K 3/84

Метки: генератор, импульсов

...блока 5 соединен с шиной 8 "Сброс", а другие выходы - соответственно с выходами формирователя 3, выход блока 5 соединен с входом блока 6 управ- ления, другие входы которого соответственно соединены шиной 9 "Пуск" с выходом: шины 8 и выходом формирователя 4, а выходы блока 6 управления соответственно соединены с входами формирователей 2, 4 и 3 и элемента И 7, второй вход которого соединен с выходом Формирователя 3.Минимальная частота опорного генератора 1 выбирается, исходя из условия минимальной дискретности задержки задержанного импульса,В качестве формирователя 2 периода служит счетчик, емкость которого выбирается, исходя из длительности периода генерируемого импульса, и определяется по формуле Те где К - емкость счетчика,Т - период...

Номер патента: 1185582

Опубликовано: 15.10.1985

Авторы: Гришкин, Дапин, Кузнецов, Песошин, Сергеев

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, чисел

...код настройки коммутатора 1. Блок 13 начальной установки вырабатывает нулевой одиночный импульс, который устанавливает триггер 8 управления в нулевое состояние.Цикл работы генератора начинается с подачи на шину 11 управленияединичного импульса (например откнопки) с длительностью, большейдлительности тактового импульса(фиг, 2 й ) . По переднему фронтуединичного запускающего импульсаформирователь 9 одиночного импульсагенерирует одиночный синхронныйимпульс (фиг. 2 Е ), по окончаниикоторого все счетные триггеры 71,7.2 7. 1 и триггер 8 управления устанавливается в единичноесостояние. Этот импульс (черезэлемент И 10) разрешает занесениекода настройки щ в счетчик 4.Логическая 1 на прямом выходе триггера 8 управления разрешает прохождение...

Номер патента: 1185583

Опубликовано: 15.10.1985

Автор: Бухало

МПК: H03K 3/84

Метки: генератор, импульсов, нестационарного, потока, псевдослучайного

...1 импульсов, генератор 2 псевдослучайных равномерно распределенных чисел, генератор 3 псевдослучайных числовых последовательностей, генератор 4 цифровых функций, установочный вход которого соединен с шиной 5 "Пуск", цифроаналоговый преобразова - тель 6, схему 7 сравнения, последовательно соединенные элемент 8 задержки, одновибратор 9, элемент И 10, управляемый ключ 11, Выход генератора 1 импульсов соединен с входом элемента 8 задержки и входом синхронизации генератора 4 цифровых функций, выходы которого соединены с соответствующей группой входов схемы 7 сравнения, другая группа входов которой соединена с соответствующими выходами генератора 2 псевдослучайных равномерно распределенных чисел, группа выходов которого соединена с...

Номер патента: 1185584

Опубликовано: 15.10.1985

Авторы: Ковтонюк, Осипович

МПК: H03K 5/007, H03M 1/50

Метки: длительности, периода, постоянного, сигнала, уровень

...1 и 2 пилообразного напряжения, дифференцирующую 15 цепь 3 и двухполупериодный выпрямитель 4, причем вход дифференцирующей цепи 3 соединен с входной шиной 5, а выход двухполупериодного выпрямителя 4 с выходной шиной 6щ преобразователя, блок 7 вычитания, генератор 8 тактовых импульсов и последовательно соединенные инвертор 9 и дифференцирующая цепь 10, причем вход инвертора 9 подключен 2 к входу первой дифференцирующей цепи 3, а вы.:оды соответственно первой и второй дифференцирующей цепи 3 и 10 подключены к первым входам соответственно первого и второго генератора 1 и 2 пилообразного напряжения, вторые входы генераторов 1 и 2 пилообразного напряжения соединены с выходом генератора 8 тактовых импульсов, а выходы ге 35 нераторов...

Номер патента: 1185585

Опубликовано: 15.10.1985

Автор: Сосунов

МПК: H03K 5/01

Метки: импульсов, формирователь

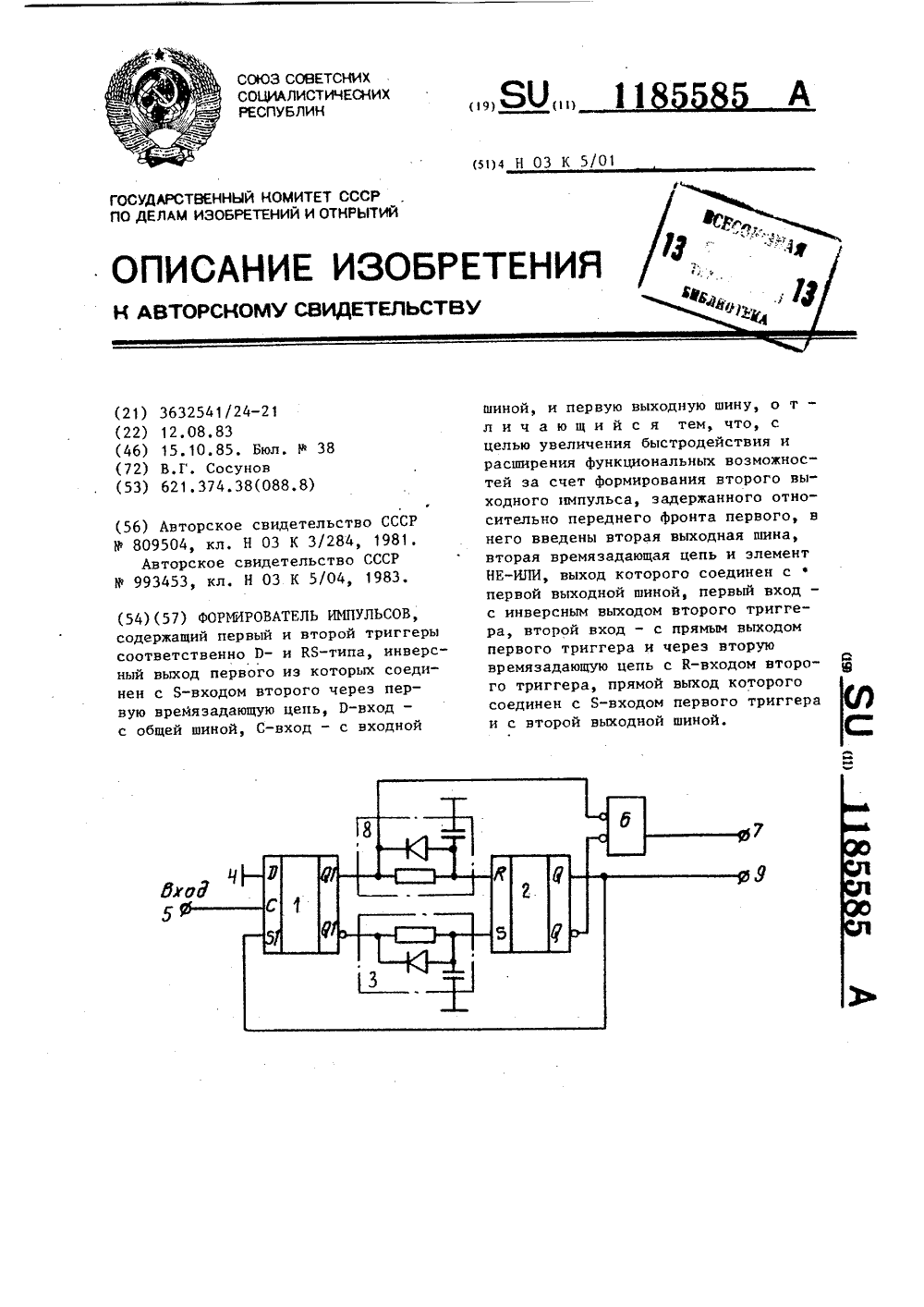

...информации.Цель изобретения - увеличение 5 быстродействия и расширения функциональных воэможностей эа счет формирования второго выходного импульса, задержанного относительно переднего фронта первого; 10На Чертеже изображена электрическая функциональная схема формирователя импульсов.формирователь импульсов содержит первый и второй триггеры 1 и 2 соот ветственно П- и НБ-типов, инверсный выход первого из которых соединен с Я-входом второго через первую времязадающую цепь 3, В-вход - с общей шиной 4, С-вход - с входной 20 шиной 5, элемент НЕ-ИЛИ 6, выход которого соединен с первой выходной шиной 7, первый вход - с инверсным выходом второго триггера 2, второй вход - с прямым выходом первого триггера 1 и через вторую времязадающую цепь 8 - с...

Номер патента: 1185586

Опубликовано: 15.10.1985

Автор: Иванов

МПК: H03K 5/01

Метки: варианты, его, трехпозиционного

...устройства имеют место нулевые логические уровни, обеспечивающие сохранение объекта управления.При действии на шине 2 единичного,а на шине 1 нулевого логических уровней отрицательного напряжения падение напряжения на резисторе 5 приложено минусом через диод 11 к общейшине 20 формирователя 15 и к анодустабилитрона 14, плюсом - через резисторы 6 и 8 к катоду стабилитрона 14,Так как это падение напряжения превьппает напряжение Зенеровского пробоя стабилитрона 14, последний открыт, причем падение напряжения нарезисторе 6, создаваемое током стабилитрона 14 превьппает пороговое напряжение открывания перехода баэа -эмиттер транзистора 13, так что черезбазу транзистора 13 идет прямой ток,при эгом транзистор 13 открыт,вследствие чего на...

Номер патента: 1185587

Опубликовано: 15.10.1985

Автор: Хныкин

МПК: H03K 5/08

Метки: импульсов, стабильных, формирования

...4 Изобретение относится к импульсной технике и может быть использовано для получения импульсов стабильной амплитуды. Цель изобретния - повышение стабильности генерируемых импульсов.На чертеже изображена принципиальная схема устройства. Устройство стабилизации амплитуды импульсов содержит источник 1опорного напряжения, включенныймежду общей шиной и неинвертирующим входом операционного, усилителя 2,15выход которого подключен к выходной шине устройства, через транзистор 3, база которого соединена систочником 4 управляющих импульсов,амплитудный детектор на .основе,например, последовательно соединенных диода 5 и конденсатора 6 подключен параллельно выходу устройства, резистивный делитель напряжения на резисторах 7 и 8, включенный...

Номер патента: 1185588

Опубликовано: 15.10.1985

Авторы: Багян, Чистяков

МПК: H03K 5/13

Метки: выделения, импульсов, пачки, синхронизации, тактовой

...счетчик 10 состоит из трех двоичных разрядов, и прямые выходы разрядов подключены к четвертым входам первого элемента 4 совпадения.Устройство работает следующим образом. В исходном состоянии на входной шине б входной сигнал отсутствует, На прямом выходе триггера 1, на инверсном выходе триггера 2, на выходе элемента 13 совпадения и выходах счетчика 10 - нулевые уровни.По шине 7 поступают тактовые импульсы. На выходе элемента НЕ 3 импульсы, инверсные тактовым, а на выходах остальных элементов - единичные уровни. При поступлении входного асинхронного импульса (единичный уровень) на входную шину 6 и далее на 0-вход триггера 1 по концу первого ближайшего тактового импульса на шине 7 (по перепаду с нулевого уровня на единичный)...

Номер патента: 1185589

Опубликовано: 15.10.1985

Автор: Брагин

МПК: H03K 5/153

Метки: импульс, импульсов, прямоугольный, серии

...г, Ужгород, ул, Проектная, 4 Изобретение относится к импульснойтехнике и может быть использовано вустройствах обработки информации.Цель изобретения - повьппение надежности устройства. 5На чертеже изображена функциональная схема преобразователя серии импульсов в прямоугольный импульс,Преобразователь серии импульсовв прямоугольный импул;ьс содержитисточник 1 импульсов, триггер 2, соединенный с выходом источника 1 импульсов, выход триггера 2 подключенк входу мультивибратора 3, выход которого соединен с входом элемента И 4,15выход которого соединен с входомвторого мультивибратора 5, соединенного с вторым входом элемента ИЛИ 6,другой вход элемента И 4 соединенс выходом источника 1 импульсов. 20Преобразователь серии импульсовв прямоугольный...

Номер патента: 1185590

Опубликовано: 15.10.1985

Автор: Турченков

МПК: H03K 5/24

Метки: пороговое

...50ный транзистор 14,Устройство работает следующим образом.При отсутствии напряжения на шине 5 (фиг, 1) транзисторы 1 - 3 за перты, и напряжение на выходе приблизительно равно напряжению на шине 7590 гЕсли величина напряжения на шине5 не превышает напряжение срабатывания порогового устройства, то еговходное сопротивление высокое, поскольку диоды 10 и 11 тока не проводят, так как они находятся под обратным напряжением источников 7 и 13,В момент достижения на выходевеличины напряжения, равной пороговому значению, при котором напряжение на шине 5 превышает напряжениеисточника 13, начинает проводитьбаэоэмиттерныйпереход транзистора1 и диод 11,В результате коллекторный токтранзистора 1 протекает через резистор 6 и базу транзистора 3,...

Номер патента: 1185591

Опубликовано: 15.10.1985

Автор: Сабинин

МПК: H03K 9/06

Метки: импульсной, последовательности

...изобретения - повышение надежности работы устройства при одновременном повышении быстродействия,На чертеже изображена структурнаяэлектрическая схема устройства,Устройство содержит триггер 1, 1 Осчетный вход которогосоединен свходом устройства, элемент ИЛИ 2, первый и второй входы которого соединены соответственно с первыми обкладками первого и второго конденсаторов 153 и 4 и с первыми выводами первогои второго диодов 5 и 6, первый и второй переменные резисторы 7 и 8, первые выводы которых соединены соответственно с прямым и инверсным выходами триггера 1, с вторыми выводами первого и второго диодов 5 и 6, а вторыевыводы первого и второго переменныхрезисторов 7 и 8 соединены соответственно с первым и вторым входами...

Номер патента: 1185594

Опубликовано: 15.10.1985

Автор: Уманский

МПК: H03K 17/081

Метки: высоковольтный, переключатель

...третьимрезисторам 7 и 8 включены вторыедиоды 13 и 14. Нагрузка 15 включена в коллекторную цепь транзистора 3, эмиттер транзистора 1соединен с общей шиной,35В каждом иэ Н каскадов высоковольтного переключателя введенорегулирующее устройство 16, апервый резистор 4 снабжен отводом 17. Устройство 16 содержитрегулирующии транзистор 18 р-п-ртипа, третий диод 19, четвертыйрезистор 20,. первый и второй конденсаторы 21 и 22,Высоковольтный переключательработает следующим образом. В исходном состоянии транзисторы 1-3 закрыты, и напряжение на нагрузке 15 отсутствует. В каждом иЪ И каскадов транзистор 18 и диод 19 закрыты, а на конденсаторе .22 фиксирована разность потенциалов, равная части постоянного напряжения источника, питающего даннйй...

Номер патента: 1185595

Опубликовано: 15.10.1985

Авторы: Павлов, Чернигов

МПК: H02M 1/08, H03K 17/56

Метки: выключатель, переменного

...нуль-ор гана 6 и управляющим электродом симистора 1.Устройствоработает следующим образом.При подключении выключателя через 55 нагрузку 2 к сетевому напряжению и отсутствии управляющего напряжения на нинах питания нуль-органа 6 и компаратора 7 симистор 1 находится в режиме отсечки и нагрузка 2 обесточена. При подаче управляющего напряжения на блок 5 управления и в зависимости от соотношения в данный момент выходных уровней сетевого и опорного напряжений срабатывают входные элементы оптронов 8 или 9.Если момент подачи управляющего напряжения совпал с большим положительным сетевым напряжением, то на выходе нуль-органа б устанавливается положительное напряжение П шс, а на выходе компаратора 7 отрицательнов .напряжение Н,и ....

Номер патента: 1185596

Опубликовано: 15.10.1985

Автор: Турченков

МПК: H03K 17/56

Метки: импульсное, реле

...и через его коллектор 10 протекает ток от источника 8 токаи ток разряда конденсатора 7. окразряда конденсатора 7, протекаячерез резистор 11, создает на немположительное напряжение относитель,но общей шины, в результате чегокомпаратор сохраняет свое состояниеи после того, как формирование сигнала на шине 6 прекращается.Компаратор 2 находится в таком 20 состоянии до тех пор, пока конденсатор 7 полностью не разрядится,и напряжение на резисторе не приблизится к нулевому значению.рослЕ запирания компаратора напря жение на его выходе становится равным нулю,а ключ 4 закрывается,и кон денсатор 7 начинает заряжаться отисточника 8 тока через резистор 11,при этом ток через резистор 11 протекает в противоположном направлениии создает на...

Номер патента: 1185597

Опубликовано: 15.10.1985

Авторы: Ильин, Матвеев, Семенов

МПК: H03K 17/62

Метки: коммутатор

...М групп 3,1-3, Мкоммутирующих устройств по й коммутирующих устройств в каждой соединены с соответствующими выходамидешифратора 2, входы которого являются первой группой 1 входных шин1.1 - 1. К.Первая группа входов блока 4 сравнения соединена с входами предварительной установки коммутирующих устройств всех М групп 3.1-3 М и явля 40ется второй группой 5 входных шин5.1-5 1 коммутатора.Вторая группа 10 входов блока 4сравнения соединена с объединеннымипо схеме МОНТАЖНОЕ ИЛИ одноимен 45ными выходами М групп 3.1-3 М коммутирующих устройств и является Ввыходными шинами 9, (К+1)-й выходблока 4 сравнения является (8+1)-йвыходной шиной 6 коммутатора, шина508 "Сброс" которого соединена с1-рхоодами,коммутирующих устройстввсех М групп 3.1-3,М,...

Номер патента: 1185598

Опубликовано: 15.10.1985

Авторы: Бирбраер, Кац, Островский, Стешенко

МПК: H03K 21/00

Метки: релейный, триггер

...2 и 3, второе реле 4 с замыкающей и переключающей контактными группами 5 и 6, управляющая переключающая контактная группа 7, резисторы 8 и 9, первая и вторая шины 10 и 11 питанияВ релейном триггере, содержащем управляющую переключающую контактную группу 7, два резистора 8 и 9, первое и второе реле 1 и 4, первый вывод обмотки каждого из которых соединен с первой шиной 10 питания через свой резистор 8 и 9, второй вывод обмотки каждого реле 1 и 4 соединен с второй шиной 11 питания через свою замыкающую контактную группу 2 и 5, первый вывод обмотки первого реле 1 соединен с размы 40 кающим, а второй - с замыкающим контактом переключающей контактной группы 6 второго реле 4, первый вы-. вод обмотки второго реле 4 соединен с замыкающим,...

Номер патента: 1185601

Опубликовано: 15.10.1985

Автор: Климов

МПК: H03K 23/86

Метки: реверсивный, счетчик

...выходу инвертора, входкоторого является входом коммутацииС, выходы второго и третьего элементов ИЛИ-НЕ подключены к первым входам соответственно первого и второго элементов И, выходы которых являются соответственно первым и вторымвыходами, а вторые входы первого и-второго элементов И подключены соответственно к выходам четвертого ипервого элементов ИЛИ-НЕ, третьивходы которых являются соответственно прямым и инверсным входами параФазного входа управления устройства,выходы второго и третьего элементовИЛИ-НЕ являются третьим и четвертымвыходами. и 7.2 ИЛИ, вход 8 установки, вход 9сброса, прямой и инверсный выходы10.1, 10.2 и 11, 1 и 11,2, которыесоединены соответственно с параФазными входами управления Ч, Ч первого и второго...

Номер патента: 1151180

Опубликовано: 15.10.1985

Автор: Ломакин

МПК: H03K 3/53

Метки: генератор, импульсов, прямоугольных

...накопитель энргии 1, дроссель 2 с обмотками первой 3 и второй 4 (начала обмоток отмечены точками), первый ключ 5, устройство регулируемой задержки импульсов 6, нагрузку 7, второй ключ 8, конденсатор 9, третий ключ 10, источник пусковых импульсов 11, первую линию задержки 12, первый диод 13, импульсный трансформатор 14 с обмотками вторичной 15 и первичной 16, четвертый ключ 17, вторую линию . задержки 18, второй конденсатор 19, второй диод 20, между шинами источника питания включены последовательно соединенные обмотка 3, ключ 5, нагрузка 7, конденсатор 9 через ключ 8 подсоединен параллельно обмотке 4. Параллельно источнику питания включен накопитель 1, который через диод 13 включен параллельно обмотке 15 трансформатора 14, обмотка 16...

Номер патента: 1123502

Опубликовано: 15.10.1985

Авторы: Багинский, Макаревич, Штейн

МПК: H03K 3/53

Метки: генератор, импульсов

...импульсов тока в нагрузке и уменьшение бросков импуль сов тока через источник питания.С этой целью в генератор импульсов содержащий мост, первую и вторую пары противоположных плеч которого образуют управляемые и неуправ ляемые вентили соответственно, накопительный конденсатор, включенный в диагональ переменного тока моста индуктивную нагрузку, включенную в диагональ постоянного тока моста, источник питания и дополнительный управляемый вентиль, введен линейный дроссель, включенный последовательно с источником питания и нагрузкой в диагональ постоянного тока моста, а дополнительный управляемый вентиль включен параллельно цепи из последовательно соединенных источника питания и линейного дросселя в прямом1по отношению к источнику питания...

Номер патента: 1185353

Опубликовано: 15.10.1985

Авторы: Брискман, Шор

МПК: G06G 7/14, H03K 5/153

Метки: вычитания, опорной, частоты

.... аноды -с выходами 15, 21, 22, 23, 27, 31,35, 37, 38 и 39 дешифратора соответственно, катоды с одиннадцатого подвадцать второй диодов 58-69 соединены с шиной 42, а аноды - с выходами11, 12, 17, 19, 20, 27, 28, 31, 34,35, 36 и 39 дешифратора соответственно, катоды с двадцать третьего по 35тридцатый диодов 70-77 соединены сшиной 43, а аноды - с выходами 25,26, 28, 30, 34, 36, 37 и 38 дешифратора соответственно, Четвертый и пятый входы 7 и 8 дешифратора соединены с выходами генераторов 2 и 1 соответственно. В исходном состоянии на выходахгенераторов 1 и 2 и на столбцовыхшинах 41, 42 и 43 присутствует низкий уровень логического напряжения(0), который формирует на входахдешифратора код 00000, определяющийуровень положительного...

Номер патента: 1187145

Опубликовано: 23.10.1985

Авторы: Мишин, Соловьева

МПК: G05B 1/01, H03K 5/24

Метки: нуль, переходов, периодического, сигнала, фиксации

...а в момент С, ,(с точностью до сдвига) по вЗ - в состояние .логического "О". Аналогично в моменты С, Си т.д, Таким образом формируется сигнал д 1, который равен логичес- О кой "1" в течение положительных сдвинутых полупериодов (С 0 Су 6 и т.д.) логическому "0" в течение отрицательных сдвинутых полупериодов (г - , 6 - С и т.д,). В момент 5импульс записи 1 переписываетВкод 0 А - в вычитающий счетчик231 преобразователя 10 код-временной интервал. При этом А-код, пропорцио нальный предыдущему сдвинутому отрицательному полунериоду; В-код, пропорциональный интервалу между моментами пересечения пороговых уровней входным сигналом. 25Одновременно импульс с 1 в том же преобразователе устанавливает 0-триг" гер 29 по входу К в состояние логического...
