H03K — Импульсная техника

Номер патента: 970653

Опубликовано: 30.10.1982

Авторы: Берзиньш, Грейвулис, Ранкис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...обкладка дополнительного конденсатора подключена к общей шине.На чертеже представлена принципиальная электрицеская схема предлагаемого блокинг-генератора,10Блокинг-генератор содержит первыйтранзистор 1, первый, второй резисторы 2 и 3 соответственно, второй транзистор 1, дополнительный конденсатор5, третий резистор 6, конденсаторобмотку 8 обратной связи. дополнительный транзистор 9 блокинг-генератора, коллекторную обмотку 10 трансформатора блокинг-генератора, диод11. 20Блокинг-генератор работает следующим образом.В исходном положении транзистор 1открыт, а транзистор 11 закрыт, Одновременно открыт дополнительный тран- дэистор 9, через коллекторно-эмиттерную цепь которого осуществляется заряддополнительного конденсатора 5 до...

Номер патента: 970654

Опубликовано: 30.10.1982

Авторы: Залунина, Тарасов

МПК: H03K 3/335

Метки: импульсов, формирователь

...приходит в исходное состояние,т, е, она готова к приходу следующейположительной полуволны. Диод 11 обеспечивает возможность разряда кон денсатора 13 только через резистор 12. Формирователь импульсов, содержащий первый резистор, первый нагрузочный резистор, транзистор, первый ивторой диоды и включенный последоваром тиристор, анод которого соединенс катодом второго диода, о т л и ч. аю щ и й с я тем, что, с целью повышения быстродействия и помехоэащищенности, в него введены второйнагрузочный резистор, второй резистор, конденсатор, третий диод истабилитрон, причем эмиттер транзистора через первый резистор и параллельно ему включенный конденсатор соединен с катодом третьего диода, анодкоторого подключен к катоду первогодиода и к первому...

Номер патента: 970655

Опубликовано: 30.10.1982

Авторы: Быстров, Демчук, Николаев, Селезнев

МПК: H03K 3/53

Метки: генератор, импульсов

...с третьими выводами источника 1, 20Генератор импульсов работает следующим образом.В исходный момент времени линейное напряжение первого и второго выводов источника 1 имеет максимальное значение, положительный потенциал имеет первый вывод источника 1. В этом случае до амплитудного значения линейного напряжения первого и второго выводов через диод 7 заряжается1 конденсатор 3, Через 60 эл град, амплитудного значения достигнет линейное напряжение первого и третьего выводов источника 1. При этом до максимального значения линейного напря- З 5 жения первого и третьего выводов источника 1 через диод 8 заряжается конденсатор 5. Через 120 эл. град. от начала отсчета амплитудного значения достигнет линейное напряжение второго юо и третьего...

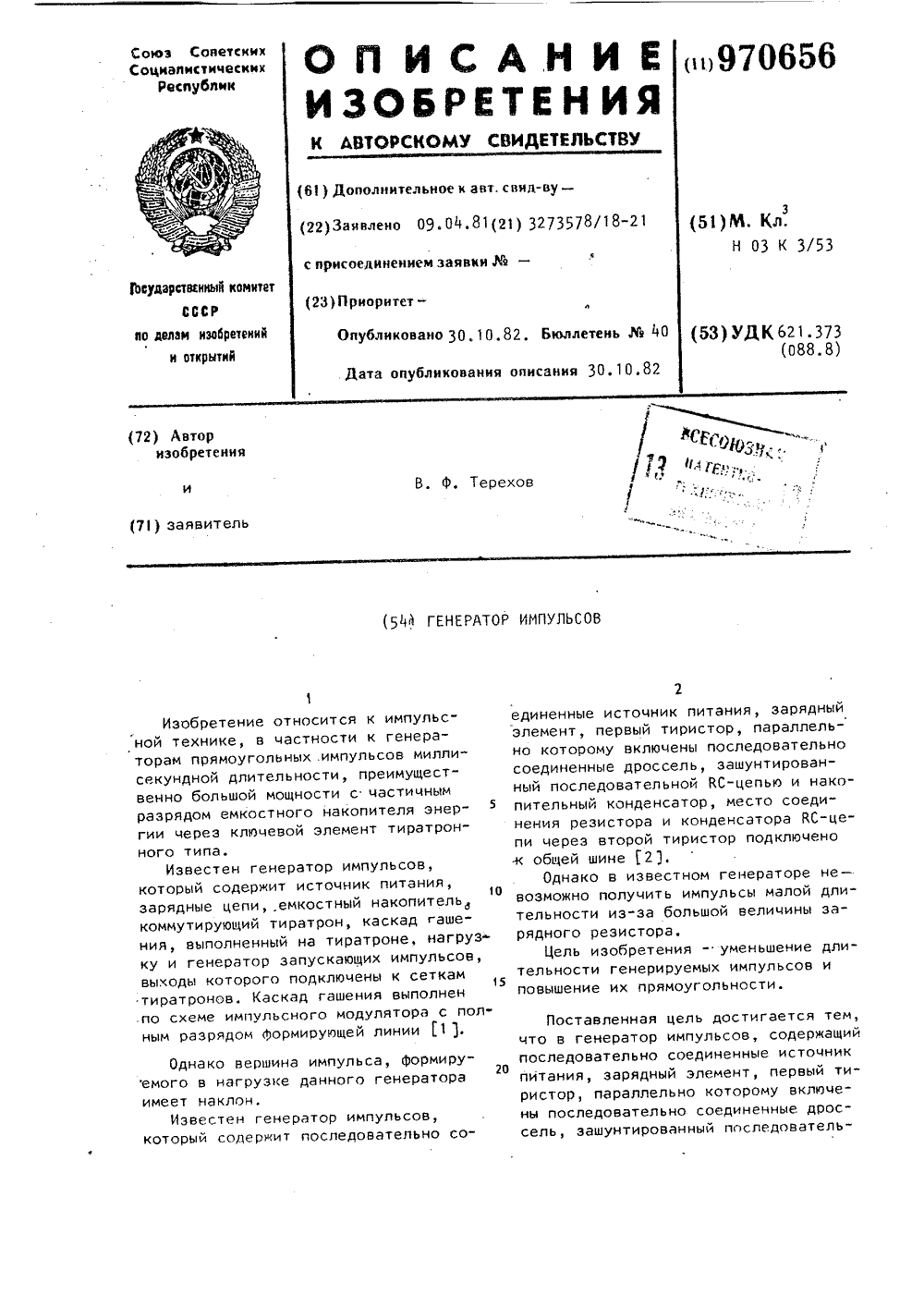

Номер патента: 970656

Опубликовано: 30.10.1982

Автор: Терехов

МПК: H03K 3/53

Метки: генератор, импульсов

...ожидаемой длительности импульса в нагрузке) импульс запускает тиристор 6, который, открываясь, производит через катушку 8 разряд конденсатора 7. 8 виду резонансного характера разряда, конденсатор 7 полностью перезаряжается, с получением на анодах тиристооов 5 и 6 отрицательного напряжения, производящего выключение обоих ключей.После закрывания тиристоров 5 и 6 конденсатор 7 вновь перезаряжается через диоды 14 и 15 и катушку 8 с восстановлением на конденсаторе 7 поло-, жительного заряда.При закрытии тиристора 5 разряд накопителя 3 немедленно прекращается, и импульс в нагрузке резко спадает..Перенапряжение, связанное с разрядом конденсатора 7, в нагрузку не передается ввиду наличия шунтирующего диода 15, После закрывания тиристоров 5 и...

Номер патента: 970657

Опубликовано: 30.10.1982

Авторы: Ивашин, Федотов, Чернявский, Шатунов

МПК: H03K 3/53

Метки: генератор, импульсов

...Анод диода 6 соединенс катодом тиристора 8 через параллельно - встречно соединенные тиристор 12 и тиристор 13,Обычно конденсаторы выбираютсятаким образом, чтобы емкость конденсаторов 7 и 9 была меньше емкости конденсаторов 2 и 3. Кривая 14(фиг. 2) изображает изменение тока вкатушке 4, кривая 15 - напряжение наконденсаторе 2, кривая 16 - напряжение на конденсаторе 2, кривая 16напряжение на конденсаторе 7, кривая7 - напряжение на тиристоре 10,Генератор работает следующим образом.В исходном состоянии конденсаторы заряжены до требуемого уровня напряженияКроме того, конденсаторы 2 и 3 подзаряжаются от источника постоянного тока через катушки 4 и 5. При включении в момент Ср (фиг, 2) от схемы управления тиристоров 10 и 12 конденсаторы 7 и 9...

Номер патента: 970658

Опубликовано: 30.10.1982

Авторы: Круминьш, Сташа

МПК: H03K 3/53

Метки: импульсов, формирователь

...сопротивление, В начале рассмотрения работы устройства допустим,цто величина этого сопротивления установлена, равной нулю В= О, т.е.линия имеет короткое замыкание. Тогда возникший на входе линии скачокнапряжения в месте расположения перемычки, отражаясь, меняет свою полярность на противоположную и распространяется по линии обратно к входу линии. В результате этого процесса постоянный уровень сигнала на входе линии 5 и, следовательно, на выходеустройства существует до момента прихода на вход линии отраженного от конца перепада. Этот интервал времениявляется временем формирования плоской вершины выходного прямоугольногоимпульса.97065Так как отраженный от короткозамкнутого места линии скачок напряжения имеет полярность,...

Номер патента: 970659

Опубликовано: 30.10.1982

Авторы: Антоневич, Колиушко, Конотоп, Межибовский, Шелехов

МПК: H03K 3/53

Метки: высоковольтных, импульсов, формирования

...образованы третья, четвертая и т.д, зарядныецепи. Батареи 2 и 5 предварительнозаряженных конденсаторов соединеныпараллельно через соответствующиераэвяэывающие резисторы 8 и 9. Последовательно соединенные батарея 1накопительных конденсаторов, коммутатор 10 и нагрузка 11 образуют раз.рядную цепь.Все соответствующие элементы, параллельно соединенных зарядных цепей батареи 1 накопительных конденсаторов, имеют одинаковые параметры,Резисторы 12 и 13 соединены последовательно, причем вывод резистора12 соединен с общим выводом батарей2 и 5 предварительно заряженных конденсаторов, вывод резистора 13 соединен с Ьбщим выводом развязывающихрезисторов 8 и 9, а общий вывод резисторов 12 и 13 соединен с общим выводом управляемых коммутаторов 4 и...

Номер патента: 970660

Опубликовано: 30.10.1982

Авторы: Летов, Сопач

МПК: H03K 3/64

Метки: генератор, импульсов, последовательности

...по шине 11 сброса,триггер ч и регистр 9 сдвига обнулены, импульсы на выходных шинах 13устройства отсутствуют. С приходомодиночного импульса по шине 111 запуска число с шин 12 через блок 3 элементов И записываются в счетчик 2,Одновременно записывается единица впервый разряд регистра 9 сдвига ипереключается триггер 1, разрешаяпрохождение тактовых импульсов, генератора 1 через элемент И 5 на синхронизирующий вход оегистра сдвига.Единица в регистре 9 сдвигается эими тактовыми импульсами и на шину 13поступают импульсы.Импульс с последнего разряда регистра 9 сдвига поступает на входсчетчика 2, увеличивая его состояние45на единицу, а также на входы элементов ИЛИ 7 и 8,Через элемент ИЛИ 8 происходит обнуление всех разрядов регистра 9 сдвига,...

Номер патента: 970661

Опубликовано: 30.10.1982

Авторы: Крамущенко, Немов, Смирнов

МПК: H03K 5/00

Метки: видеоимпульсов, пачки, формирования

...входом дополнительного элемен 55та И, второй вход которого соединенс отводом с номером =5 первого блоказадержки,4В предлагаемом изобретении при помощи (и+1) измерителя измеряется длительность входной пачки видеоимпульсов и в зависимости от кода на выходах всех измерителей, состоящего изодной единицы и и нулей при помощишифратора в соответствующие разрядыдополнительного блока задержки записываются единичные сигналы, чем формируется выходная пачка импульсовтребуемой длительности. Измерениедлительности производится путем анализа позиций в теле пачки и за еепределами", фиксируются начало и конецпачки. Для возможности измерения длительностей пачек с четным числом импульсов равно как с нечетным исследуются на отсутствие сигналаодна позиция...

Номер патента: 970662

Опубликовано: 30.10.1982

Автор: Линков

МПК: H03K 5/01

Метки: выделения, импульса, одиночного

...6, состоящий из логическихУстройство для выделения одиночного импульса, содержащее В 5-триггер,вход 5 которого соединен с шиной информационного сигнала, и О-триггер,вход синхронизации которого подключен к шине тактовых импульсов, о тл и ч а ю щ е е с я тем, что, с целью упрощения устройства при одновременном повышении точности, в него введен логический элемент И, один входкоторого подключен к выходу В 5-триггера, а другой - к входу 5 В 5-триггера, выход логического элемента И соединен с информационным входом О-триггера, инверсный выход которого подключен к входу В ВБ-триггера, а входВ и вход синхронизации О-триггера, объединены.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРЧ 501470, кл. Н...

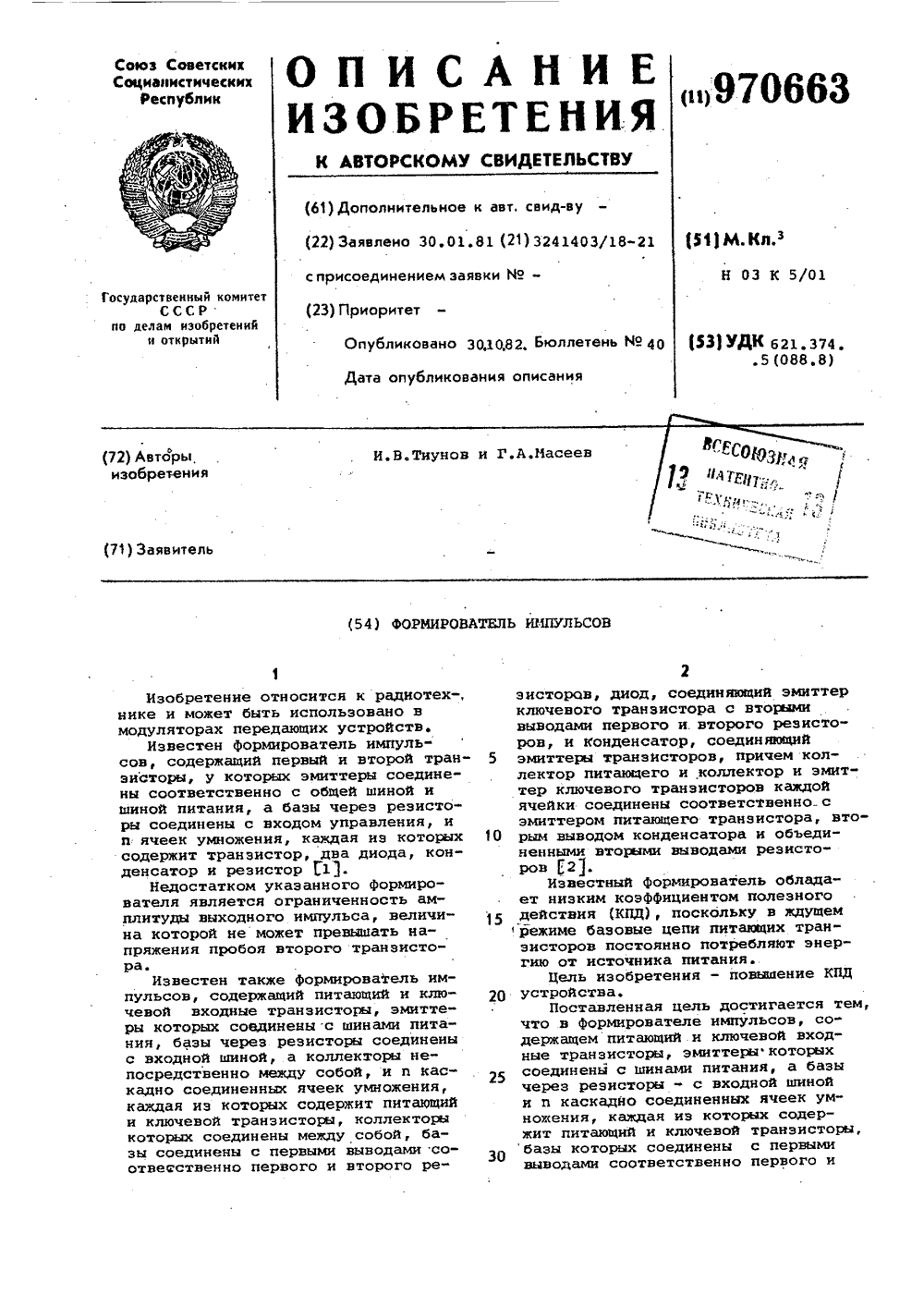

Номер патента: 970663

Опубликовано: 30.10.1982

Авторы: Масеев, Тиунов

МПК: H03K 5/01

Метки: импульсов, формирователь

...полярностис амплитудой, близкой к напряжениюисточника питания, транзистор 3 первого каскада закрывается, а транзистор 6 первого каскада открывается55Часть напряжения конденсатора 8через резистор 5 прикладывается кучастку база-змиттер разрядноготранзистора б второго каскада и открывает его и т.д. 60Таким образом, при поступлениина входную шину 2 импульса. положительной полярности первая группа транзисторов (транзисторы 3) оказывается закрытой, а вторая группа (транзисторы 6) - открытой.Напряжения, накопленные на конденсаторах 8, суммируются и результирующие напряжения через открытые транзисторы второй группы прикладываются к нагрузке;Поскольку конденсаторы 8 заряжены до напряжения, близкого к напряжению источника питания, то напряжение...

Номер патента: 970664

Опубликовано: 30.10.1982

Автор: Фендриков

МПК: H03K 5/04

Метки: длительности, импульсов

...8 сравнениякодов, подсоединенный входами к выходам счетчикон 4 и 7., а выходом кН-входу ВЯ-триггера 9, выход которого соединен с выходом 10 устройства ЗОи входом элемента И 5, а вход - свходом элемента И 2 и выходом элемента ИЛИ 11, подключенной входами квходам 12 устройства, общие входыэлементов И 2 и 5 подключены к выходу генератора 1.импульсов, преобразователь 13 кодов, включенный междувходами 12 устройства и кодонымивходами управляемогО делителя 3 частоты. Преобразователь формирует на 40выходе 10 импульс (Фиг.2 б), длительность которого равна сумме длительностей, совмещенных во временитрех импульсон, поступающих на входы 12 устройства. В общем случаечисло входных импульсов неограничено.Устройство работает следующим...

Номер патента: 970665

Опубликовано: 30.10.1982

Авторы: Ероховец, Луговцов, Луговцова, Сычик

МПК: H03K 5/13

Метки: задержки, импульсов

...входу первого счетного триггера 7, неинвертирующим входом соединенного с выходной шиной 8 и с вторым входомвторого вентиля 3, а инвертирующимвыходом подключен к управляющим. входам второго, счетного триггера 9,неинвертирующий выход которого подсоединен непосредственно к входутретьего ветиля 10 и через последова-отельно соединенные элемент 11 задержки и четвертый вентиль 12, другим входом соединенный с управляю" 5щей шиной 13,к входу элемента ИЛИ 14,другой вход которого соединенс шиной 15 входных сигналов, приэтом выход третьего вентиля 10 соединен с вычитающим входом второгореверсивного счетчика 16, выходы которого соединены с входами второгомноговходового вентиля 17,Устройство работает в двух режимах, В первом режиме...

Номер патента: 970666

Опубликовано: 30.10.1982

Авторы: Данилевич, Новиков, Третьяк

МПК: H03K 5/13

Метки: временной, задержки

...следующим за ним сигналом опорной последовательности трансформируется преобразователем 7 время-амплиту да в пропорционалвный уровень напря. жения, который Фиксируется аналоговым запоминающим устройством 8. По истечении заданного числа периодов опорного генератора 4 импульсом с выхода переполнения счетчика 6 включается генератор 9 пилообразного напряжения.Аналоговый блок 13 суммирования и сравнения обеспечивает сложение поступающих на его входы уровней напряжения с выходов. аналогового запоминающего устройства, генератора пилообраэного напряжения, управляемого генератора напряжения, задающего точное значение требуемой временной задержки в пределах одного периода импульсов опорной последовательности, и преобразователя 12...

Номер патента: 970667

Опубликовано: 30.10.1982

Автор: Субботин

МПК: H03K 5/13

Метки: задержки, калиброванной

...Фазоэадающий блок 4, подключенный к первомувходу Фазового детектора 5, подсоединенного вторым входом к выходу 35смесителя 6, а своим выходом черезподстраиваемюй генератор 7 к второмуФормирователю 8 импульсов, и к второму входу смесителя 6, элемент 9сравнения, подключенный к выходу опор-.ного генератора 1 первым входом непосредственно, а вторым через второй делитель 10 частоты а выходомподсоединен через последовательносоединенные третий делитель 11 частоты и фильтр 12 нижних частот к первому входу смесителя б, и непосредственно к входу низкочастотного фаэозадающего блока 4,Сигнал опорного генератора 1 счастотой Йо поступает на вход дели- ЗОтеля 10 с коэффициентом деления И+1и в элемент 9 сравнения, на выходекоторой подавляется...

Номер патента: 970668

Опубликовано: 30.10.1982

Авторы: Колмаков, Непомнящий

МПК: H03K 5/153

Метки: амплитудный, селектор

...и третий транзистор, база и эмиттер которого соединены с коллекторами первого и второго транзисторов соответственно, а коллектор подключен к выходной шине, причем первый и второйтранзисторы имеют одинаковый тип проводимости.На чертеже представлена принципиальная схема предлагаемого устройства,Устройство содержит первый транзистор 1, первый генератор 2 тока,переходной конденсатор 3, второйтранзистор 4, второй генератор 5 то- З 5ка, коллекторные резисторы б и 7первого и второго транзисторов,третий транзистор 8 с коллекторнымрезистором 9.Устройство работает следующим . 40образом.При воздействии синхроимпульсовна коллекторном резисторе 6 первоготранзистора 1 возникает напряжениеЧ -- 1 В, где 16- так базытранзйстора 1; Ъ -...

Номер патента: 970669

Опубликовано: 30.10.1982

Автор: Кристин

МПК: H03K 5/153

Метки: длительности, импульсов, селектор

...по входам сброса,Входной импульс нулевого уровня снимает сигнал запрета с первого входа сброса триггера 3 и, пройдя через дифференцирующую цепь 2, передним фронтом опрокидывает его. При этом снимается блокировка сгенератора 4 и счетчика 5, а триггер 7 и элемент И 8 подготавливаются к срабатыванию. Генератор 4 начинает вырабатывать тактовые импульсы с Фиксированной начальной фазой, которые сосчитываются счетчиком 5. Коэффициент пересчета счетчика 5 пропорционален минимальному порогу селекции. Если селектируеьвй импульс по длительности превышает минимальный порог селекции, то на выходе счетчика 5 возникает импульс, который перебрасывает триггер 7 в состояние ф 1. При этом с выходов триггера 7 подаются разрешающие уровни на делитель б...

Номер патента: 970670

Опубликовано: 30.10.1982

Авторы: Радивилко, Уласевич

МПК: H03K 5/153

Метки: длительности, импульсов, селектор

...счетчика 2, а выход элемента И 9 - с входом сброса счетчика 2. Выход элемента И 9 соединен с входом 65 вычитания счетчика 2, выход которого подключен к входу дешифратора 5 и к первому входу элемента 3 сравнения, второй вход которого соединен с выходом регистра 4, вход которого подключен к уп равляющей шине 12,устройства, Выход элемента 3 сравнения и выход дешифратора 5 соединены соответственно с единичным и нулевым входами триггера 6, инверсный выход Которого соединен с первым входом элемента И 10 и с третьим входом элемента И 8. Третий выход триггера 6 соединен с вторым входом элемента И 9 и являетсявыходом 13 устройства, Кроме того, входные импульсы поступают на инвертор 7, выход которого соединен с вторым входом элемента И 10...

Номер патента: 970671

Опубликовано: 30.10.1982

Автор: Ерофеев

МПК: H03K 5/19

Метки: селектор

...через негопоступает на вход дополнительной нелинейной интегрирующей цепи 19, Указанная нелинейная интегрирующая цепьвключена для защиты от ложных срабатываний в моменты окончания последовательностей импульсов с РъРл Времянарастания напряжения до порогавключения компаратора н интегрирую 20 щем звене этой нелинейной интегрирующей цепи удается обеспечить засчет незначительного увеличения общего времени срабатывания селектора,Через интервал времени с, =Т сигнал25 появится на выходе селектора. Общеевремя задержки сигнала при анализесоставит в данном случае величину= й . +1. При этом й го 4т.е, время анализа сигнала сущест 30 венно сокращается. (В известномустройстве двухканального типа независимо от положения частоты повторения импульсов в...

Номер патента: 970672

Опубликовано: 30.10.1982

Автор: Черемных

МПК: H03K 5/19

Метки: импульсов, последовательности

...выхода триггера 4, то низкий уровеньнапряжения сохраняется как на выходе элемента И 7, так и выходнойшине 10 устройства. Низкие уровнинапряжения на выходах элементов И би И 7 сохраняются и при поянлени;",очередного входного импульса, пофронту которого формирователь 1 выдает очередной короткий импульс навход элемента 2, а на входе инверсного элемента 5 установится низкий уровень напряжения,В момент времени, когда с четвертого выхода элемента 2 задержки поступает стробимпульс, триггер 4 переключается в исходное состояние,и с его инверсного выхода высокийуровень напряжения поступает на второй вход элемента И 7, но на выходеэлемента И 7 сохраняется низкий уровень напряжения за счет того, чтона третьем входе этого элемента присутствует...

Номер патента: 970673

Опубликовано: 30.10.1982

Автор: Ерофеев

МПК: H03K 5/19

Метки: импульсов, повторения, селектор, серий, частоте

...компаратора 10. Навыходах компараторов 9 и 10 остается напряжение с уровнем логического нуля, Напряжение с выхода компаратора 10 поступает на первый вход эле мента 14 и через укаэанный элемент пере- дается на вход инвертора 12 элемента 11 запрета (вход запрета) .Напряжение с выхода компаратора 9 поступает на второй вход элемента 13 элемента 11 65 запрета (сигнальный вход). Поэтому, хотя нет запрещающего сигнала на входе запрета, выходное напряжение на выходе элемента 11 запрета, а следовательно и на выходной шине 17 устройства будет соответствовать логическому нулю.Пусть на входную шину 16 поступают импульсы с частотой повторения, превышающей верхнюю частоту заданного диапазона частот повторения. В этом случае на выходах Формирователей...

Номер патента: 970688

Опубликовано: 30.10.1982

Автор: Царенко

МПК: H02H 3/08, H02H 5/04, H02H 7/10 ...

Метки: выключатель, переменного, цепей, электронный

...и терморезистор ф 4, а анод тиристора 1 и катод тиристора 2 объединены и подсоединены к зажиму 9, общая точка диодов 7 и 8 и зажим 9 связаны цепочкой из резистора 3, терморезистора 4, предохранителя 5 и ключа 6 управления.Электронный выключатель работает следующим образом.35 Когда ключ 6 управления разомкнут,тиристоры 1 и 2 выключены, посколькуразорвана цепь управления тиристорами, и нагрузка 11 обесточена. 40Пусть ключ управления замкнут.Рассмотрим работу выключателяпри воздействии полуволны питающегонапряжения. Пусть рассматриваемыйполупериод на зажиме 10 "плюс, а 45на зажиме 12 "минус" питающего напряжения. Тогда тиристор 1 выключен, ибо на его аноде - "минус", а накатоде - "плюс" приложенного напряжения, а тиристор 2 включен по...

Номер патента: 970689

Опубликовано: 30.10.1982

Авторы: Лысов, Поляков, Романенко, Сучкова

МПК: H03K 17/28

Метки: задержки

...нагрузки, эапитываемые .от общего источника питания.Бель изобретения - повышение надежности,Указанная цель достигается тем,что в устройство задержки, содержащее соединенные последовательно времязадающую цепь и компаратор, разрядный ключ, подключенный параллельноконденсатору времязадающей цепи, узелразвязки, управляемый источник напряжения, нагрузку, введены управляемый делитель, блокирующая цепь обратной связи, ключ исходного состояния и узел памяти, при этом узелразвязки включен между выходом компараторами выходом управляемого делителя,подключенного к входу управляемогоисточника напряжения,. вход блокирующей цепи обратной связи подключен квходу управляемого источника и нагруз З 5ке, а выход - ко входу управляемогоделителя, выход...

Номер патента: 970690

Опубликовано: 30.10.1982

Автор: Ерохин

МПК: H03K 17/567

Метки: ключ, переменного

...анод.тиристора б через резистор11 связан с второй обкладкой конденсатора 4.Устройство работает следуюцим образом. 15При подаче напряжения питанияна выходе выпрямителя 3 устанавливается определенное постоянное напряжение. Выход двунаправленногоключа 5 шунтирует динистор 7 в момент времени, когда питающее напряжение превышает некоторое установленное напряжение коммутации,Управляющий ключ 10 разомкнут.Сигнал управления на вход симистора1 не подается и он закрыт.При замыкании ключа 10 конденсатор 8 начинает заряжаться по цепи:.на конденсаторе 8, равном пороговомунапряжению динистора 7, последнийоткрывается и конденсатор 8 разряжается через динистор 7 и входнуюцепь симистора 1. В результате науправляющий электрод подается запускающий...

Номер патента: 970691

Опубликовано: 30.10.1982

Автор: Коровин

МПК: H02M 1/08, H03K 17/567

Метки: импульсный, ключ, транзисторный

...сигнала управления через четвертый резистор б начинает протекать базовый ток предоконечного транзистора 8. Величина этого тока, а следовательно, и коллекторного тока предоконечного транзис"тора 8 зависит от состояния управляющего транзистора 9При насыщенномсостоянии управляющего транзистора9 предоконечный транзистор 8 насыщен, и его коллекторный ток ограничивается вторым резистором 5, Запирание управляющего транзистора 9приводит к введению в цепь эмиттерапредоконечного транзистора 8 третьего резистора 7, который ограничиваетэмиттерный, а следовательно, и кол: лекторный ток предоконечного транзистора 8. Уменьшение коллекторного тока предоконечного транзистора 8 приводит к уменьшению коллекторноготока силового транзистора 1. Сопро тивление...

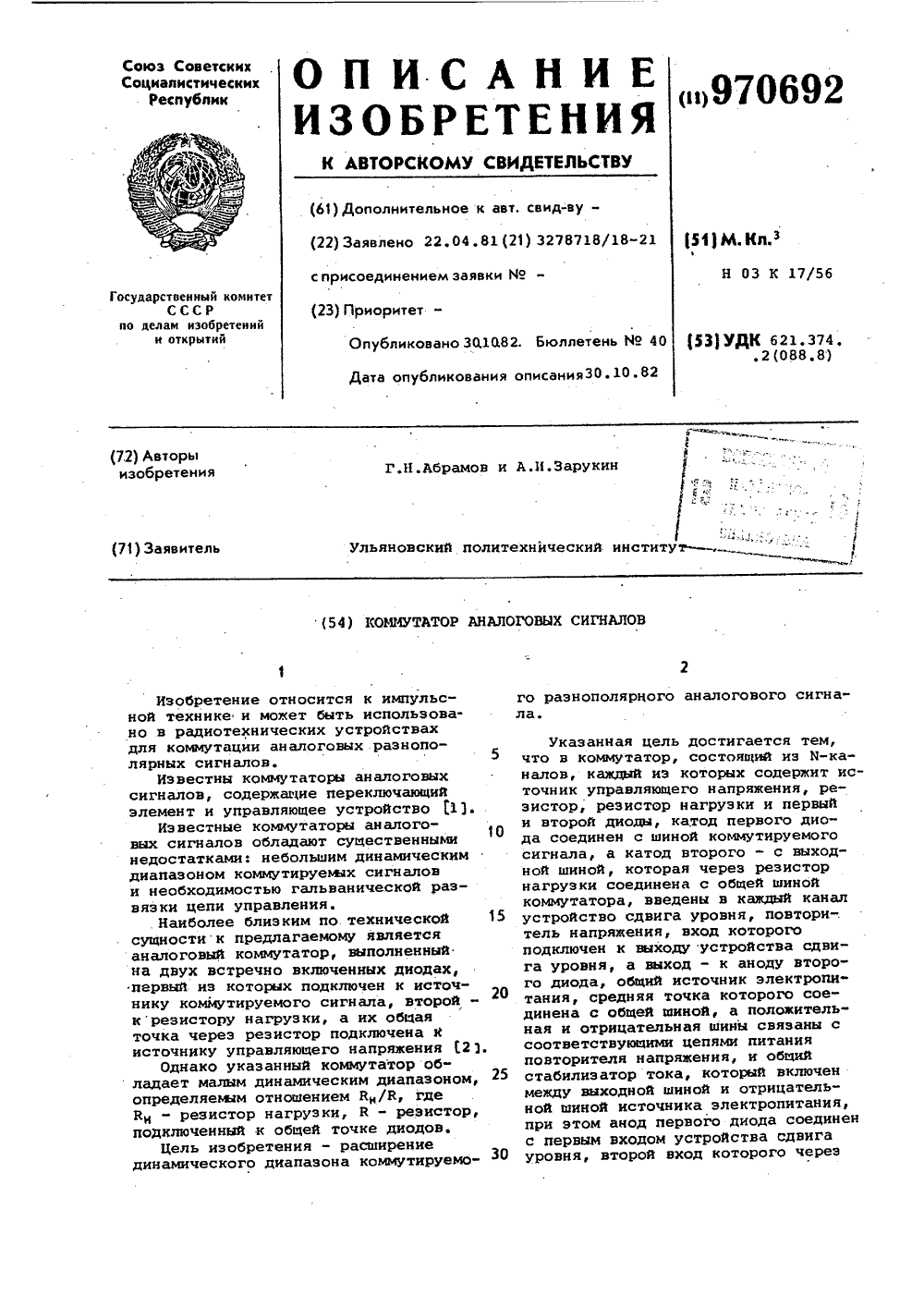

Номер патента: 970692

Опубликовано: 30.10.1982

Авторы: Абрамов, Зарукин

МПК: H03K 17/567

Метки: аналоговых, коммутатор, сигналов

...второйвход которого через резистор подключен к источнику управляющего напряжения,2, Коммутатор по п,1, о т л и -ч а ю щ и й с я тем, что первыйи второй входы устройства сдвигауровня и его выход соединены междусобой,резистор подключен к источнику управляющего напряженная,Первый и второй входы устройства сдвига уровня и его выход соединяют между собой.устройство сдвига уровня содержит конденсатор и параллельно соединенные стабилитрон и переменныйрезистор, при этом анод стабилитрона соединен с первым входом устройства сдвига уроння, а катод - с еговторым входом, выход устройствасдвига уровня подключен к выходупеременного резистора и к первомувыводу конденсатора, второй выводкоторого соединен с анодом стабилитрона.На фиг.1-3 приведены...

Номер патента: 970693

Опубликовано: 30.10.1982

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 17/60

Метки: выходной, каскад

...на шине 11 входа. Открываются транзисторы 4 и 5 и закрыва ется транзистор 2. Через транзистор 4 и резистор 8 течет большой базовый ток транзистора 1, обеспечивая большой ток коллектора транзистора 1 и быстрый заряд емкости нагрузки. 15 По окончании времени импульса отпирающего напряжения будет открыт напряжением на шине 12 транзистор 4 и через него, резистор 7 и открытый транзистор 5 потечет базовый ток 20 транзистора 1, обеспечивающий на шине 12 небольшой ток, формирующий вершину выходного импульса. При появлении запирающего напряжения на шине 10 и отпирающего на шине 11 закрывается транзистор 1, открывается транзистор 2, через который будет разряжена емкость нагрузки и будет протекать входной токсхем, подключенных к шине 12 выхода....

Номер патента: 970694

Опубликовано: 30.10.1982

Авторы: Мелешин, Мосин, Опадчий

МПК: H03K 17/60

Метки: ключ, постоянного

...последнего необходимо. увеличивать число витков четвертой обмотки токовоготрансформатора), а с другой стороны,временем обратного перемагничивания сердечника токового трансформатора, для уменьшения которого количество витков четвертой обмотки токового трансформатора необходимоуменьшить. Противоречивость этихтребований и приводит к ограничениюдиапазона изменения относительнойдлительности выходных импульсов ключа, что сужает его функциональныевозможности,Цель изобретения - расширениефункциональных возможностей путем 30увеличения диапазона изменения относительной длительности выходных импульсов ключа постоянного тока,Поставленная цель достигается тем,что в ключе постоянного тока, содержацем силовой и два управляющихтранзистора,...

Номер патента: 970695

Опубликовано: 30.10.1982

Авторы: Андреев, Маркачев, Фойда, Чигирин

МПК: H03K 17/62

Метки: импульсов, распределитель

...И-НЕ 13, 17 и 21, а Б-входы -с выходами выхоцных элементов И-НЕ15, 19 и 23," К-входы КБ-триггера 2подключены к выходам выходных эле 20 ментов И-НЕ 14 и 22, а Б-входы - квыходам выходного и управляющегоэлементов И-НЕ 18 и 39; К-вход КЯтриггера 3 соединен с выходом выходного элемента И-НЕ 16, а Я-вход -25 с выходом выходного элемента И-НЕ 24,В-вход КЯ-триггера 4 подключен к выходу выходного элемента И-НЕ 20,а Б-вход - к выходу управляющегоэлемента И-НЕ 39; единичный выход30 ВБ-триггера 1 соединен со входамивыходных элементов И-НЕ 14, 18 и 22,а нулевой выход подключен ко входамвыходных элементов И-НЕ 16, 20 и 24;единичный выход КБ-триггера 2 соеди"нен со входами выходных элементовИ-НЕ 15, 16, 17, 23, 24 и 25, а нулевой выход...

Номер патента: 970696

Опубликовано: 30.10.1982

Автор: Редченко

МПК: H03K 17/62

Метки: импульсов, преобразователь-распределитель, реверсивный

...шестого, седьмого, восьмого, девятого и десятого элементов И, а выход - с дополнительным входом первого инвертора.На чертеже показана Функциональная схема предлагаемого реверсивного преобразователя-распределителя импульсов.Реверсивный преобразователь-распределитель содержит блок 1 синхронизации, построенный на переключателях и элементах И-ИЛИ-НЕ и представляющий собой дешифратор первый и второй триггеры 2 и 3 основного ре- гистра, первые элементы И 4, вторые элементы И 5, первый и второй триггеры 6 и 7 вспомогательного регистра, первый элемент ИЛИ 8, третий, четвертый, пятый, шестой, седьмой, восьмой, девятый и десятый элементы И 9-16, второй, третий, четвертый и пятый элементы ИЛИ 17-20, одиннадцатый и двенадцатый элементы И 21 и 22,...
