Умножитель аналоговых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1361580
Автор: Иванов
Текст

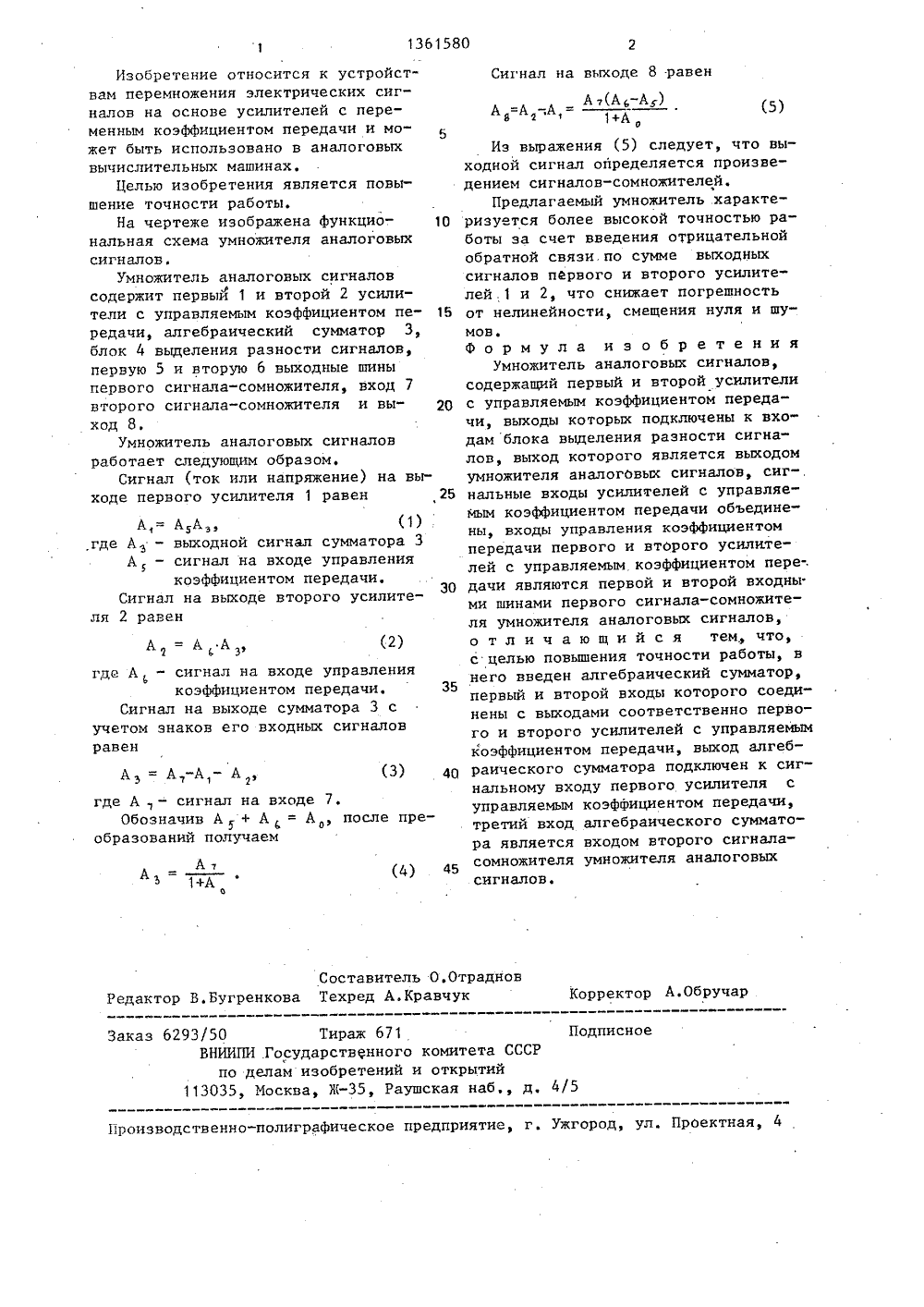

СОЮЗ СОВЕТСНИХ ОЦИАЛИСТИЧЕСН РЕСПУБЛИН 8 19) 11 4 С 06 С 7/ ЗОБ СПИ НИЯ АЛОВ тройих сигОО ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) УИНОЖИЕЛ АНАЛОГОВЫХ СИГН(57) Изобретение относится к усствам перемножения электрическналов на основе усилителей с переменной крутизной и может быть исползовано в аналоговых вычислительныхмашинах. Целью изобретения являетсяповышение точности работы. Умножитель аналоговых сигналов содержитпервый и второй усилители 1 и 2 суправляемым коэффициентом передачи,алгебраический сумматор 3, блок 4выделения разности сигналов, первуюи вторую входныешины 5 и 6 первогосигнала-сомножителя, вход 7 второгосигнала-сомножителя, выход 8. Работаумножителя аналоговых сигналов основана на передаче первого сигналасомножителя через первый и второйусилители 1 и 2 с управляемым коэффициентом передачи при воздействиина их коэффициент передачи вторымсигналом-сомножителем. Благодарявведению отрицательной обратной связи по сумме выходных сигналов первого и второго усилителей 1 и 2 повышена точность работы. 1 ил.1361580 Сигнал на выходе 8 равен А 7(А -А)81+Ао(4) 45 Составитель О.ОтрадновРедактор В.Бугренкова Техред А.Кравчук Корректор А.Обручар Заказ 6293/50 Тираж 671ВНИИПИ .Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к устройствам перемножения электрических сигналов на основе усилителей с переменным коэффициентом передачи и мо 5жет быть использовано в аналоговыхвычислительных машинах,Целью изобретения является повышение точности работы.На чертеже изображена функциональная схема умножителя аналоговыхсигналов.Умножитель аналоговых сигналовсодержит первый 1 и второй 2 усилители с управляемым коэффициентом передачи, алгебраический сумматор Э,блок 4 выделения разности сигналов,первую 5 и вторую 6 выходные шиныпервого сигнала-сомножителя, вход 7второго сигнала-сомножителя и выход 8,Умножитель аналоговых сигналовработает следующим образом.Сигнал (ток или напряжение) на выходе первого усилителя 1 равен 25 А,= АрА (1)где А - выходной сигнал сумматора ЭА, - сигнал на входе управлениякоэффициентом передачи,Сигнал на выходе второго усилите 30ля 2 равен где А- сигнал на входе управлениякоэффициентом передачи. 35Сигнал на выходе сумматора 3 сучетом знаков его входных сигналовравен где А- сигнал на входе 7.Обозначив А + А = А , после преобразований получаем Из выражения (5) следует, что выходной сигнал определяется произведением сигналов-сомножителей,Предлагаемый умножитель .характеризуется более высокой точностью работы за счет введения отрицательнойобратной связи,по сумме выходныхсигналов первого и второго усилителей 1 и 2, что снижает погрешностьот нелинейности, смещения нуля и шумов,Формула изобретенияУмножитель аналоговых сигналов,содержащий первый и второй усилителис управляемым коэффициентом передачи, выходы которых подключены к входам блока выделения разности сигна"лов, выход которого является выходомумножителя аналоговых сигналов, сиг-,нальные входы усилителей с управляемым коэффициентом передачи объединены, входы управления коэффициентомпередачи первого и второго усилителей с управляемым коэффициентом пере-.дачи являются первой и второй входны.ми шинами первого сигнала-сомножителя умножителя аналоговых сигналов,о т л и ч а ю щ и й с я тем., что,с целью повышения точности работы, внего введен алгебраический сумматор,первый и второй входы которого соединены с выходами соответственно первого и второго усилителей с управляемымкоэффициентом передачи, выход алгебраического сумматора подключен к сигнальному входу первого усилителя суправляемым коэффициентом передачи,третий вход алгебраического сумматора является входом второго сигналасомножителя умножителя аналоговыхсигналов.
СмотретьЗаявка
4106268, 16.05.1986
ПРЕДПРИЯТИЕ ПЯ В-8624
ИВАНОВ ВАЛЕРИЙ НИКОЛАЕВИЧ, ИВАНОВ ВАДИМ ВАЛЕРЬЕВИЧ
МПК / Метки
МПК: G06G 7/16
Метки: аналоговых, сигналов, умножитель
Опубликовано: 23.12.1987
Код ссылки
<a href="https://patents.su/2-1361580-umnozhitel-analogovykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Умножитель аналоговых сигналов</a>
