Номер патента: 100824

Опубликовано: 01.01.1955

Авторы: Дерягин, Леви

МПК: G01N 13/02, G01P 3/36

Метки: гистерезисных, жидкости, значений, кинетических, краевого, натекания, смачивающей, угла

...б, и установлена на подъемном столике б. Цифрой 7 обозначен поливной валик, цифрой 8 приводной механизм, цифрой 9 - шкаф студенения.Основпы.; элементом устройства является лаская кювета 10, сообп 12 Ощаяся с сосудом 11, служащим д "я поддержания уровня жидкости Во Время смац 11 ван 1 я. КОвета 10 исосуд П находятся в термостате 12, снабженном нагревательным приспособлением 13 для автоматического поддержания требуемой температуры смачивания. Для поддержания неооходимого уровня жидкости служит сливное приспособление 14.Кювета 10 представляет собой прямоугольный сосуд, образованный стенками из прозрачного материала, например, плексигласа, верхние торцы которых сточены внутрь к 1 оветы под углом 60, так что жидкость над кюветой...

Номер патента: 119262

Опубликовано: 01.01.1959

Автор: Сидоров

МПК: G01R 33/18

Метки: гистерезисных, материалах, потерь, ферромагнитных

...скоростью и несущих измерительные обмотки дисков, один из которых - массивный - представляет собой испытуемый образец, а другой выполнен значительно более легким и имеет весьма незначительные потери,Комитет по делам изобретений и открытий при Совете Министров СССР Редактор В, М. Парнес Гр. 95Информационно-издательский отдел.Объем 0,17 и, л. Зак. 318 Поди. к печ. 13.-60 г.Тираж 750 Цена 25 коп. Типография Комитета по деламзобретений и открытий при Совете Министров СССР Москва, Петровка, 14.в образце. С помощью контактных колец и щеток 9 э.д,с., наводимая в измерительной обмотке диска б, подается в контур, образованный регулируемым активным сопротивлением 10 и конденсатором 11 и далее на пару 1-1 отклоняющих пластин электронного...

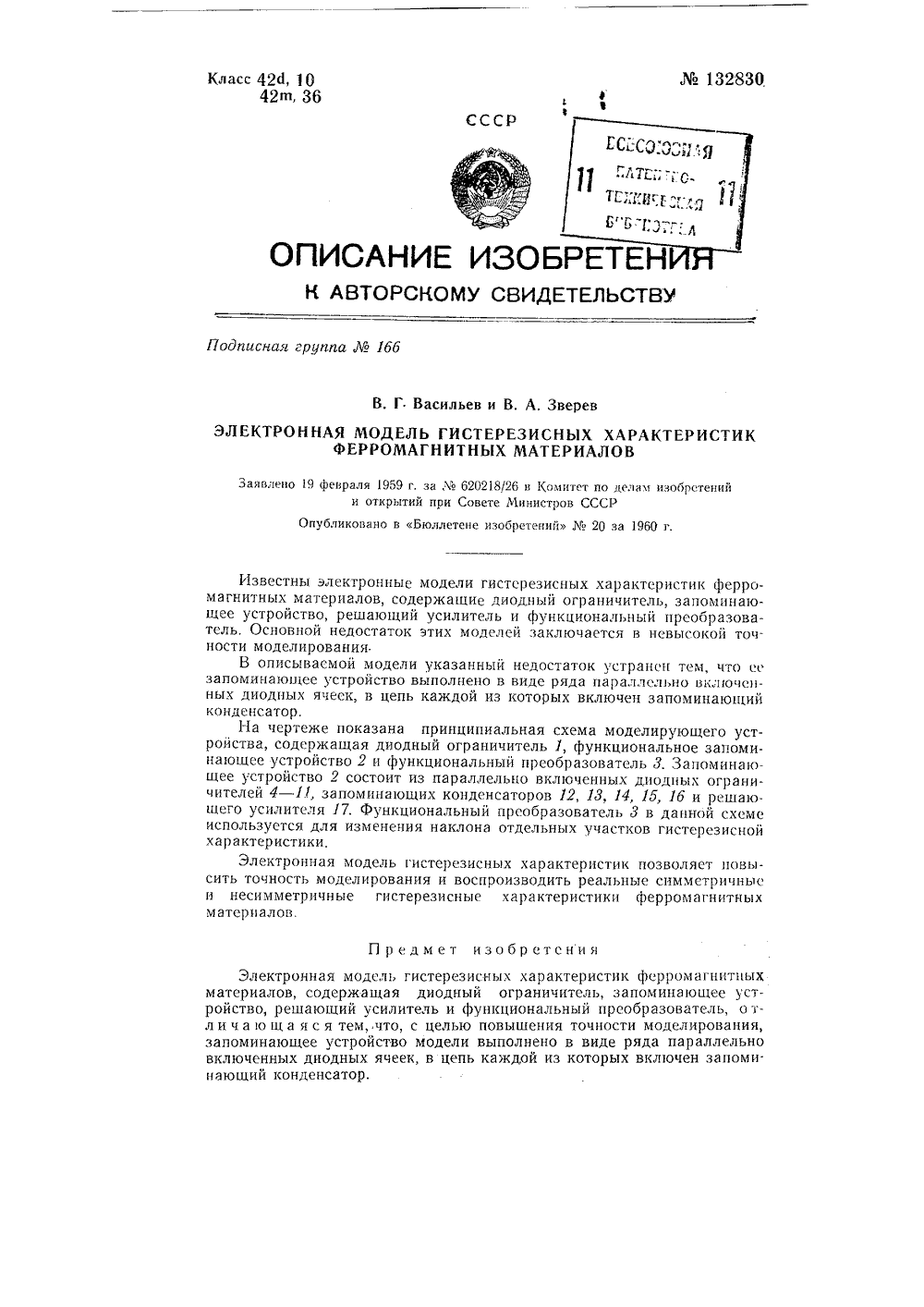

Номер патента: 132830

Опубликовано: 01.01.1960

Авторы: Васильев, Зверев

МПК: G06G 7/12, G06G 7/28, G06G 7/62 ...

Метки: гистерезисных, модель, ферромагнитных, характеристик, электронная

...конденсатор.На чертеже показана принципиальная схема моделирующего устройства, содержащая диодный ограничитель 1, функциональное запоминающее устройство 2 и функциональный преобразователь 3. Запоминающее устройство 2 состоит из параллельно включенных диодпых ограничителей 4 - 11, запоминающих конденсаторов 12, 13, 14, 15, 1 б и решающего усилителя 17. Функциональный преобразователь 3 в данной схеме используется для изменения наклона отдельных участков гистерезисной характеристики,Электронная модель гистерезисных характеристик позволяет повысить точность моделирования и воспроизводить реальные симметрпчныс и несимметричные гистерезисные характеристики ферромагнитных материалов. редмет изобретения ерезисных характеристик...

Номер патента: 137947

Опубликовано: 01.01.1961

Автор: Раевская

МПК: C22C 38/12, H01F 1/00

Метки: гистерезисных, двигателей, железной, основе, роторов, сплав

...при одновременном введениисостав кобальта, кремния, марганца и углерода.Сплав содержит 12 кобальта, 14/, вольфрама, до 0,05/, углердо 0,4% кремния, до 0,3% марганца, остальное - железо.Магнитные свойства сплава повышаются в случае надлежащетермической и механической обработки, Рекомендуется подвергать сгорячей прокатке до толщины 1,5 - 3,0 мл, затем закалке с 1200, пдующей холодной прокатке с обжатием в 40 - 60",и заключительотпуску при 650 - 750.После такой обработки сплав обладает следующими гисми свойствами: коэффициент выпуклости петли гистерезисаудельные гистерезисные потери на 1 эрстед - 2000 - 2500 эСплав выпускается в виде холоднокатаного листа и предся для изготовления активной части роторов гистерезисныхс малыми (30 - 40...

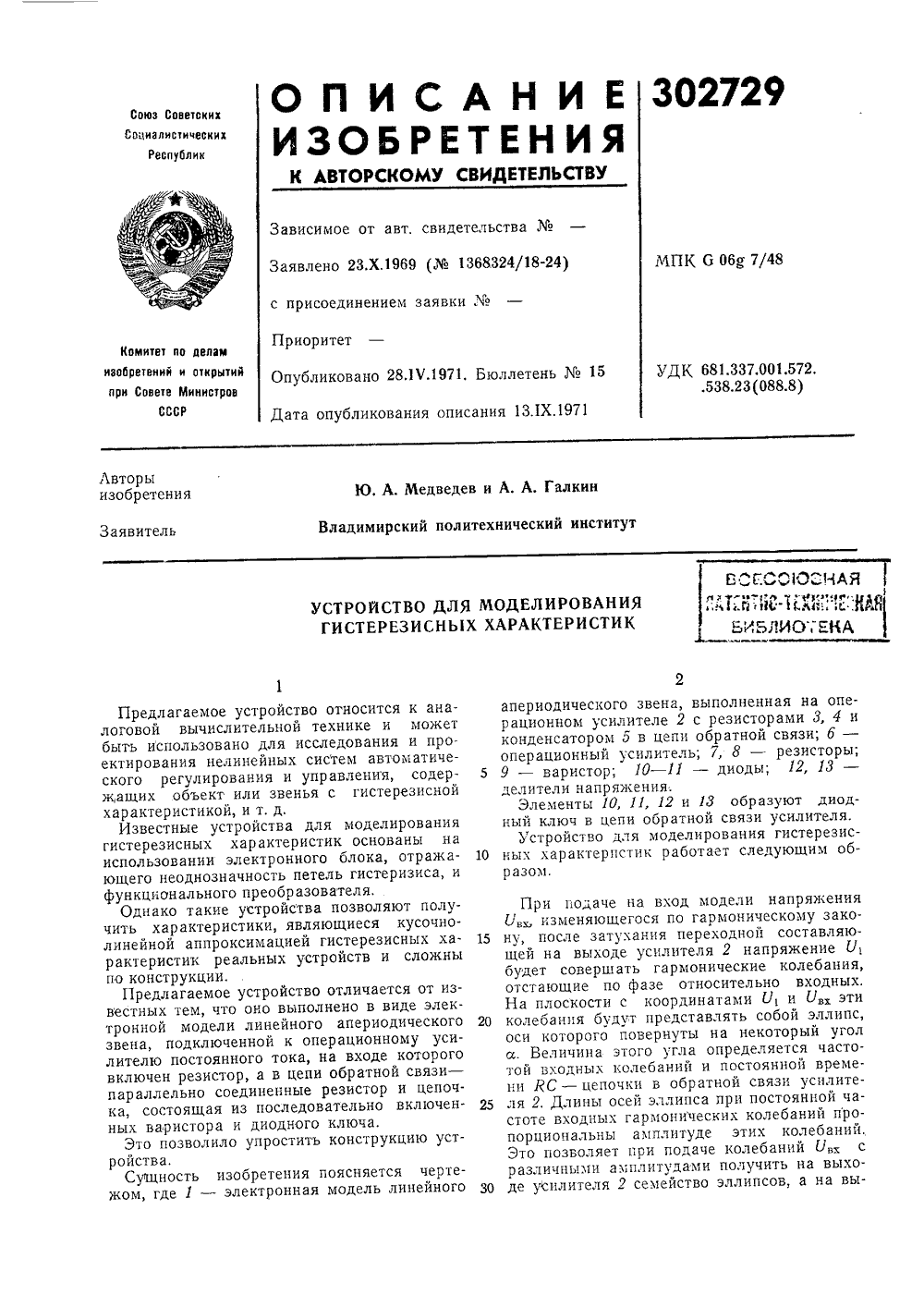

Номер патента: 302729

Опубликовано: 01.01.1971

Авторы: Галкин, Медведев

МПК: G06G 7/48

Метки: 7iigt;amp, jlanбиблиотека, rrtj»t-ji, а, гистерезисных, иао, моделирования, сс1о2ная, характеристиквсс

...работает следующим образомм. При подаче на вход модели напряжения l; изменяющегося по гармоническому закону, после затухания переходной составляющей на выходе усилителя 2 напряжение У, будет совершать гармонические колебания, отстающие по фазе относительно входных. На плоскости с координатами У, и У,х эти колебания будут представлять собой эллипс, оси которого повернуты на некоторый угол а. Беличина этого угла определяется частотой входных колебаний и постоянной времени РС - цепочки в обратной связи усилителя 2, Длины осей эллипса при постоянной частоте входных гармонических колебаний пропорциональны амплитуде этих колебаний, Это позволяет при подаче колебаний У, с различными амплитудами получить на выходе усилителя 2 семейство...

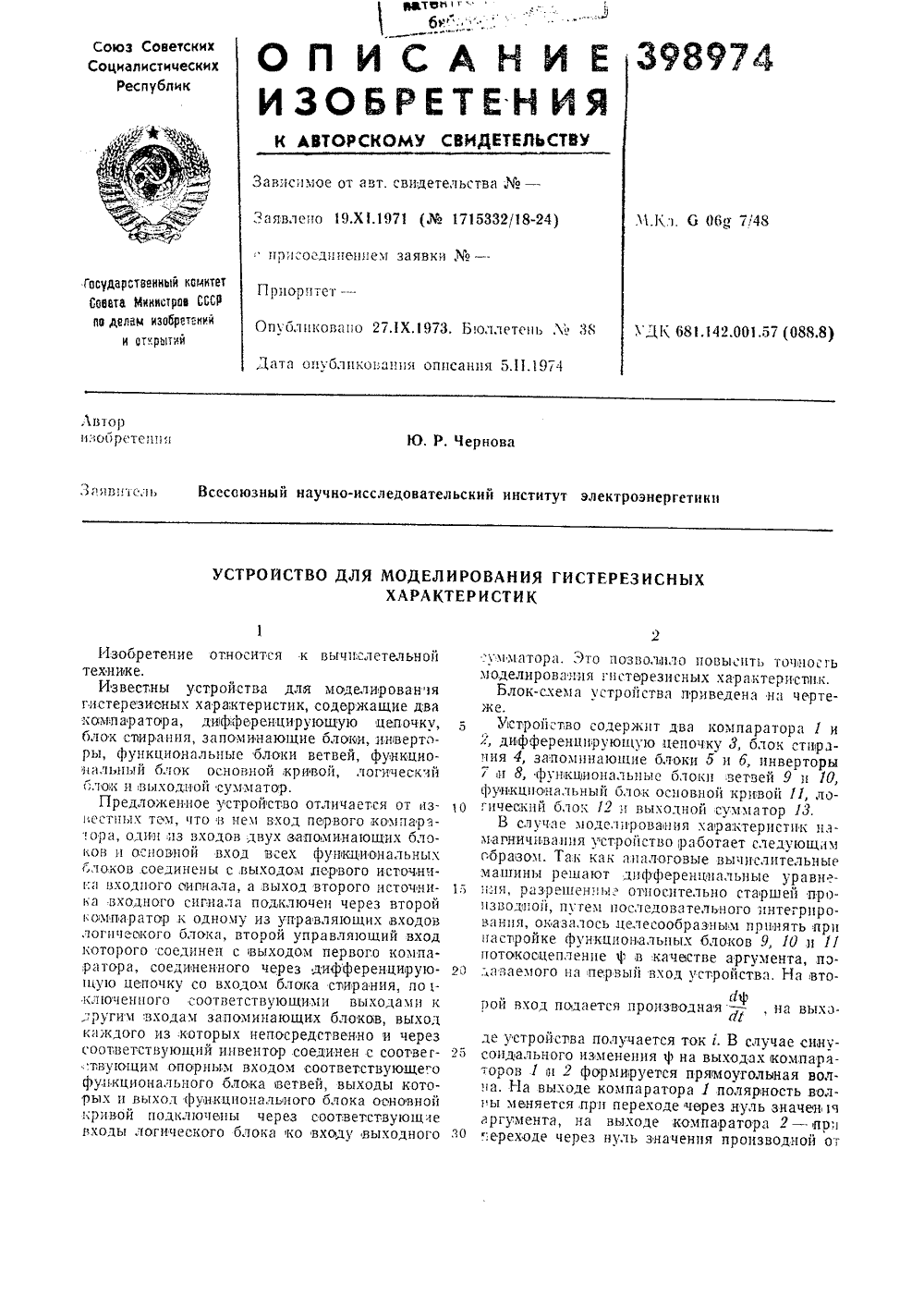

Номер патента: 398974

Опубликовано: 01.01.1973

МПК: G06G 7/48

Метки: гистерезисных, моделирования

...9, потокосцепленце ф в качестве аргум даваемого нд первый вход устройства.аргумента. В момент изменения ня выход: кохпаратора 1 знака напряжения на выходе дифференциональной цепочки 3 появляется импульс соответствующей полярности. Этот импульс управляет блоком 4, стираюцим ин,формацию с запмИнающлх элементов блока б при ищпульсе положительной полярности и блока 5 - при импульсе отрицательной полярности. Стирание информации производит я кратковрехенно - в момент прохождения импульса, после чего запомпнаощие блоки 5 и б снова готовы к работе.Лмплитуда папряжения на запоминающих блоках 5 и б пропорциональна амплитуде входного сиэнала. На запоминающем блоке 5 фиксируется амплитуда э в положительный нолупериод его изхенепия, на...

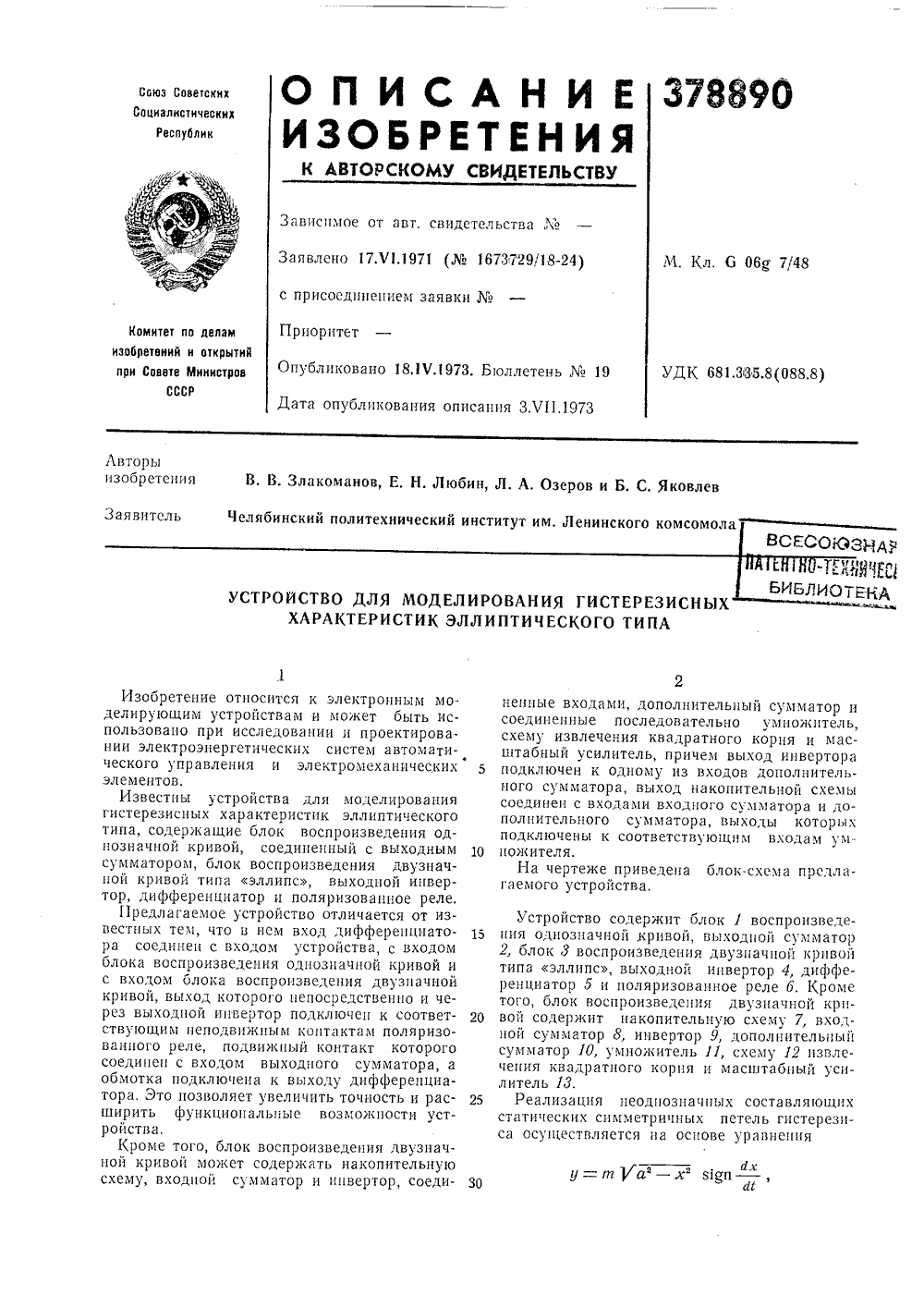

Номер патента: 378890

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06G 7/48

Метки: гистерезисных, моделирования, типа, характеристик, эллиптического

...гистерезиса осуществляется на основе уравнепия378890 вердохдео орректор Е Сапунов ехред Е, Борисов едакто НИИПИ Заказ 1826/14 Изд.44 Тираж 647 писно Сапу нова, 2 пограбив где т=о/а - коэффициент сжатия эллипса;а и О - полуоси эллипса.В случае у)0 при 81 дп х)0 уравнение определяет опережающий характер петли гистерезиса, а в случае у(0 при в 1 дпх(0 - запаздывающий характер петли гистерезиса.Основная кривая моделируется блоком воспроизведения однозначной кривой, Сигнал с выхода блока 1 поступает на вход входного сумматора 2, с выхода которого сшгмается СИГНаЛ Хвх. ВХОДНОЙ СИГНаЛ Хвх ПОСТУПаЕТ как на вход блока воспроизведения однозначной кривой, так и на вход блока воспроизведения двузначной кривой и на вход дифференциатора 6,...

Номер патента: 452013

Опубликовано: 30.11.1974

Автор: Медяков

МПК: G06G 7/48

Метки: вида, гистерезисных, зависимостей, магнитных, моделирования, неоднозначных, петель, упругих

...управляющий вход ко рого соединен через резистор с выходо 1,ут.тройства, а основной вход и выход бл управления коэффициентом передачи интеФнрующего усилителя соединены соответСт енно с входом и суммирующей точкой ин егрирующего усилителя,На черте о ства.Устройство со руюший усилитель функциональный п тор 3 соединен с 4 управлении ко тегрирующего уси; получаемая зависимость отличается от параллелограмма (11) наличием нулевой зоны, которая как бы разрывает петлю. Вэтом случае для того, чтобы плошадь петли осталась прежней (12), необходимо увеличить амплитуду колебаний аргумента Х1на величину Д . Величина Я 4 имитируетздесь тот промежуток (зазор или люфт,например, в механической передаче), который упругое тело проходцт, не подверга,...

Номер патента: 455306

Опубликовано: 30.12.1974

Авторы: Зверлов, Лисов, Шмелева

МПК: G01R 33/12

Метки: анализа, гистерезисных, явлений

...колсояций,11 а чертеже покязяця блок-схема устройства,Устройстзо содержит лв) хкоорлццдтпый элсктроизмерптельный прибор 1, вхолы которого соелицсны с аналоговой вычислительной машиной 2 и блоком 3 масштаба, блок 4 согласования, выхол которого соелицец с машиной 2, я вхол - с генератором 5 задающих колебаний, блок 6 циклического возбуждения, вь)хо; 1.Ото;)ого полкл 10 ен к блок масТябя, а вхол - к генератору 5 зялающих колебаний, блок 7 управления, выхол которого присослпцсц к машине 2, и табло 8, вход ко. торого связан с мапп 1 ной 2.Устройство работает слслующим образом.С генератора 5 колебания поступают олцовременно на блок циклеского возбужления образца материала и через блок согласования - на диалоговую вычислительную машину, На...

Номер патента: 529409

Опубликовано: 25.09.1976

Автор: Королев

МПК: G01N 27/76

Метки: активных, гистерезисных, материалах, нелинейных, потерь

...г. Ужгород, ул. Проектная. 4 Таким образом, всякому дополнительному расширению петли гистерезиса материала, связанному с ростом потерь энергии в нем, соответствует вполне определенное уменьшение остаточной поляризации,Изменение остаточной поляризации или намагниченности (в случае магнитных материалов) принимают за меру потерь на различных частотах,Способ позволяет производить измерения характеристик активных потерь широкого класса полине йных ги стере зи сны х материалов, обеспс гивает создание достаточно простой и паежной, а также экономичной измерительной аппаратуры для различнзях исследовательских ипроизводственных целей. Формула изобретенияСпособ измерения активных потерь внелинейных гистерезисных материалах, основанныйна...

Номер патента: 655996

Опубликовано: 05.04.1979

Авторы: Каплан, Колешко

МПК: G01R 31/26, H01L 21/66

Метки: гистерезисных, мдп, структур, характеристик

...измерений и автоматического синхронизатора 10, предназначенного для синхровизвции работы всего устройства. Ко входам схемы 8 вычитания подключены емкости 11, 12, предназначенные дня расширения импульсов, подаваемых нв иих вночвми 7 и 8, сигнальные входы которых подключены к генератору 4 пилообразного напряжения, а управляющие входы к пороговому устройству 6.При подаче сигнала от генератора 1 на испытываемую Мйй структуру 5, через нее прогекаег ток и нв твкосьемном резисторе 3 выделяегса напряжении, про-, порциональное емкости. Это напряжение усиливается и детекгируегся усилителем 2 измерительного сигнала, а затем попадаег на вход порогового устройства 6.По команде авгоматического синхро низа тора 10 запускается генератор 4...

Номер патента: 674181

Опубликовано: 15.07.1979

Авторы: Гуков, Рудановский, Солодников

МПК: H02P 7/44

Метки: гистерезисных, перевозбуждения, синхронных, электродвигателей

...в синхронизме двигателей (подфорсирование) и последующем его сниже. нии до рабочего значения без разрыва цепи питания и изменения временной фазы напря-жения питания. Этот способ является наиболееблизким к предлагаемому по технической сущности и достигаемому результату.При скачкообразном изменении напряжения ,питания применительно к гистерезнсным двигателям с инерционным характером нагрузки ЖДЕНИЯ СИНХРОННЫХ ГИСТЕРЕЗИСНЕКТРОДВИГАТЕЛЕЙ(пернод собственных качаний ротора под нагрузкой более чем в 3 раза превышает электромагнитную постоянную времени) способу перевозбуждения изменением напряжения питания свойственны следующие недостатки: ре.жим перевозбуждения создается неполным, чтовыражается в увеличении рабочего тока и приводит к...

Номер патента: 676958

Опубликовано: 30.07.1979

Авторы: Кондратьев, Моисеенко, Новиков, Пономарев, Туманова

МПК: G01R 33/14

Метки: гистерезисных, несимметричных, регистрации, циклов

...и В - переменные составляющие,характеризующие периодически инвертируе моеполе.В этом случае на выходе индукционногопервичного преобразователя, имеющегодифференцирующие свойства, электрический сигнал измерительной обмотки первичного преобразователяав ав, в,ев=, =, +а при интегрированииев й = В, (1) + В, (1),т. е. при определении интегральной функции сигнала сохраняется информация како переменной В,(1), так и о постояннойВ,(1) составляющих. При этом магнитнаяиндукция в материале за период изменения направления (две смены знака) токаподмагничивания не содержит постояннойсоставляющей, в то же время среднее заполпериода тока подмагничивания значение индукции соответствует постоянной составляющей при подмагничивании постоянным...

Номер патента: 917070

Опубликовано: 30.03.1982

Авторы: Измайлов, Карагиоз, Маркачев, Петров, Силин

МПК: G01N 19/02

Метки: гистерезисных, качении, коэффициента, потерь

...в виде тел качения (изображены 2 сферические опоры; в случаецилийдрической формы используетсяодна опора), опирается на плоскуюрабочую поверхность образца 3. Устройство оснащено соленоидом 6, предназначенным для задания физическомумаятнику 4 начальной амплитуды колебаний, и блоком измерения затухающих амплитуд колебаний маятника,состоящим из флажка 7, установленного на маятнике 4, фотодиодов 8 исветодиодов 9, установленных на камере 1.Способ реализуется следующим обра. зом,Перед началом измерений .опоры 5(предпочтительной Формой опор 5 является сферическая) и плоскую рабочуюповерхность образца 3 обезжиривают,после чего физический маятник 4 устанавливают опорами 5 на плоскую рабочую поверхность образца 3. Из ка"меры 1 с помощью вакуумных...

Номер патента: 1049845

Опубликовано: 23.10.1983

Авторы: Моисеенко, Новиков, Пономарев, Сыров, Туманова

МПК: G01R 33/14

Метки: гистерезисных, несимметричных, регистрации, циклов

...соединенные генератор, усилитель, намагннчивающую обмотку и образцовый резистор, подключенную к.интегратору.измерительную обмотку, регу- . лируемый генератор напряжения через нуль-орган и страбоскопический преобразователь, подключенйый к блоху регистрации, .второй:вход которого соединен с вторым,выходам регули- руемого генератора напряжения, а вто.рой вход нуль-органа связан с образцовым резисторам, дополнительно .вве.- дейы .генератор. тока подмагничивания, последовательно соединенные второй, нуль-орган, второй страбоскопический преобразователь и сумматор, выход которого связан с в:орым входом стра" боскопическаго. преобразователя,.вход второго нуль-органа подключен к образ цовому резистору, а вход второго страбоскопическаго...

Номер патента: 1148010

Опубликовано: 30.03.1985

Авторы: Жигулин, Зеленков, Фролов, Ягунов

МПК: G01R 31/34

Метки: блока, гистерезисных, испытания, муфт, электромагнитных

...муфт 2 и 3, обмотка3 114801 управления одной из которых (муфты 2) подключена к источнику 4 питания, содержит электродвигатель 5, имитатор нагрузки 6 и регистрирующий блок 7. При этом входной вал 8 (ведущие полумуфты) блока 1 муфт 2 и 3 соединен с валом электродвигателя 5, а выходной вал 9 (ведомые полумуфты) - с имитатором нагрузки 6.Блок измерения частоты вращения 10 выполнен в виде последовательно включенных формирователя 10 прямоугольных импульсов, дифференцирующего блока 11, ждущего мультивибратора 12 и интегратора 13. Вход формировате ля 10 импульсов связан с обмоткой управления второй муфты 3, а выход интегратора 13 - с входом регистрирующего блока 7.Каждая из испытуемых гистереэисных муфт 2 и 3 состоит из статора 14 с...

Номер патента: 1241339

Опубликовано: 30.06.1986

Авторы: Абакумов, Ковалев, Орлов, Прудников, Реут, Тарасов, Чванов

МПК: H02P 7/74

Метки: гистерезисных, группами, электродвигателей, электропитания

...управления. 3 12413 гателей 7, Напряжение питания электродвигателей, установленных в конце магистральных шин 3 питания, вследствие падения напряжения из-за потерь в проводах в предсинхронной области буцет с пониженным электромагнитным моментом. Наличие блока импульсного намагничивания позволяет ввести в синхронизм и эту группу гистерезисных электродвигателей 1 О Импульсное намагничивание гистерезисных электродвигателей 7 в синхронном режиме работы позволяет повы. сить и стабилизировать энергетические 15характеристики, эффективно демпфировать качания роторов,Намагничивающие импульсы могутследовать периодически с частотой,превышающей частоту собственных качаний роторов электродвигателей, номеньше частоты основного источникапитания, Однако...

Номер патента: 1241390

Опубликовано: 30.06.1986

Авторы: Орлов, Прудников, Реут, Тарасов, Чванов

МПК: H02P 1/54

Метки: гистерезисных, группы, двигателей, синхронизации

...которогоподключен к вторым входам третьейлогической схемы 9 и шестой логической схемы 12, а второй выход через блок 18 задержки - к управляющему входу резервного контактора 5 и к управляющему входу ключа 20, Блок 19 импульсного намагничивания через ключ 20 подключен к индивидуальнымшинам 2 питания.Поясним способ на примере работы устройства повторной синхронизации гистерезисных двигателей. В случае аварии основного источника 4 исчезновения напряжения в цепях его питания постоянным током контактор 3 отключает шины 2 от основногоисточника 4 и на информационном выходе контактора 3 появляется сигнал "1 диаграмма А на фиг. 2), При готовности резервного источника б к работе с его первого информационного выхода подается сигнал Б "1" на...

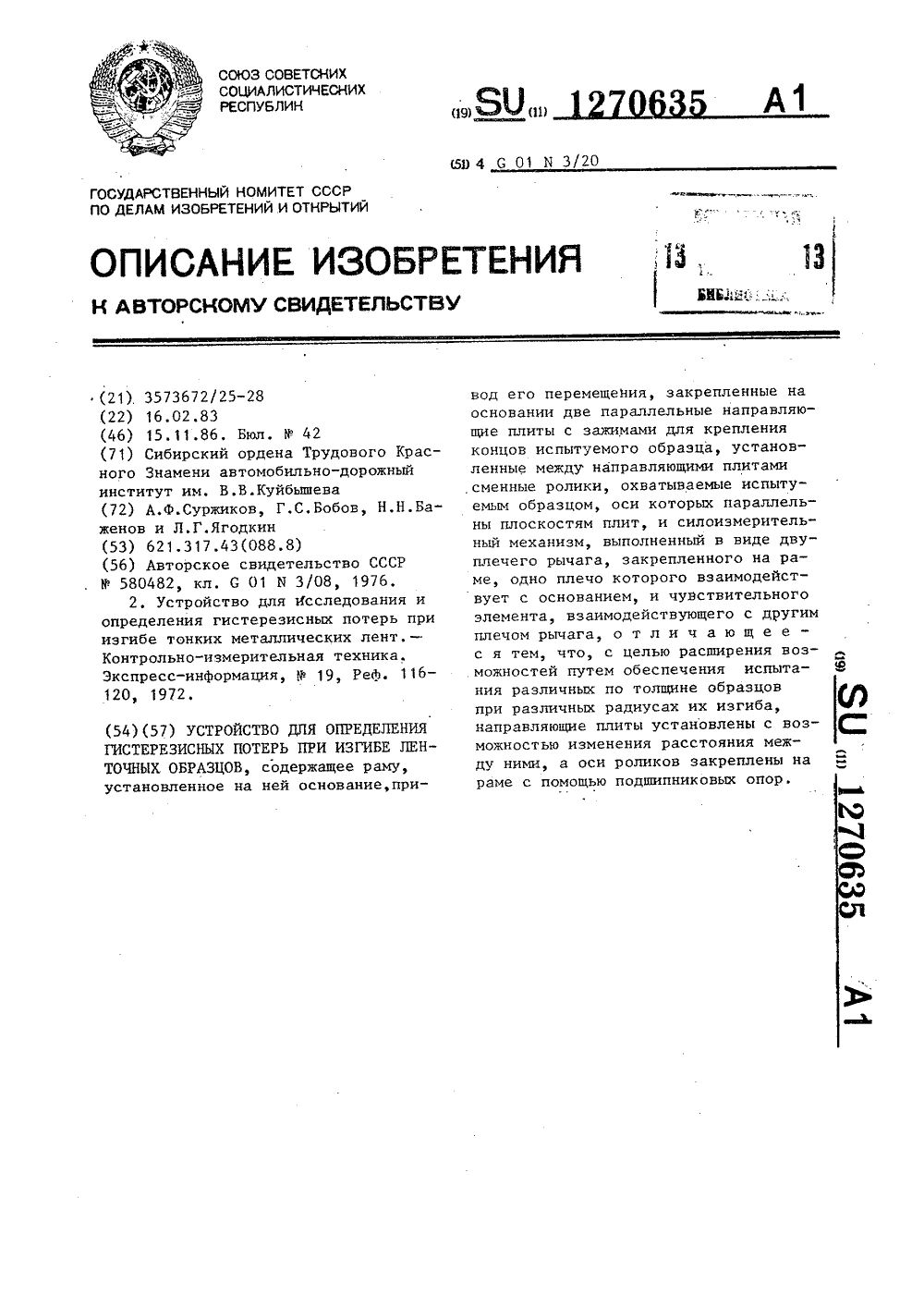

Номер патента: 1270635

Опубликовано: 15.11.1986

Авторы: Баженов, Бобов, Суржиков, Ягодкин

МПК: G01N 3/20

Метки: гистерезисных, изгибе, ленточных, образцов, потерь

...возможностью изменения расстояния между ними,а оси роликов закреплены на раме спомощью подшипниковых опор,На фиг. 1 изображено предлагаемоеустройство, вид сбоку, на фиг. 2то же, вид спереди:, на фиг. 3 - тоже, вид в изометрии; на Фиг, 4 - двуплечий рычаг силоизмерительного ме,ханизма, вид спереди, на Фиг, 5ро же, вид сверху.Устройство для определения гистерезисных потерь при изгибе ленточныхобразцов содержит раму 1, на которойустановлено основание 2, выполненное в виде Формообразующей каретки 3,в которой выполнены проушины 4, причем в последних на осях 5 установлены опорные ролики 6, которые взаимодействуют с рамой 1. Внутри каретки3 при помощи направляющих втулок 7и соответствующих пальцев 8 закрепленынаправляющие плиты 9, причем...

Номер патента: 1288723

Опубликовано: 07.02.1987

Авторы: Волгин, Ребане

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

...11 задающего напряжения х,Устройство (фиг. 4) дополнительносодержит вычитатель 12.Устройство работает следующим образом,Логический элемент 1 (релятор)по первому выходу 6 з охвачен обратной связью (выход бз и вход 5 соединены), Входное напряжение х одновременно подается на вход 5, компаратора 2 и на вход 7, (фиг, 1) илина вход 7 д (Фиг. 2) переключателяВ зависимости от полярности разности напряжений на входах 5, и 5 компаратора 2 переключатели 3 и 4 одновременно находятся в верхнем илинижнем положении (Фиг. 1).Напряжение г, на первом несимметричном выходе бз устройства (Фиг.1и 2) определяется выражением 8723 2 г=0,5 х .1+в 18 п(г, -х) +0,5 к - -в 18 п(г, -х) 1,Напряжение г на втором несимметричном выходе 7 (фиг1) определяется...

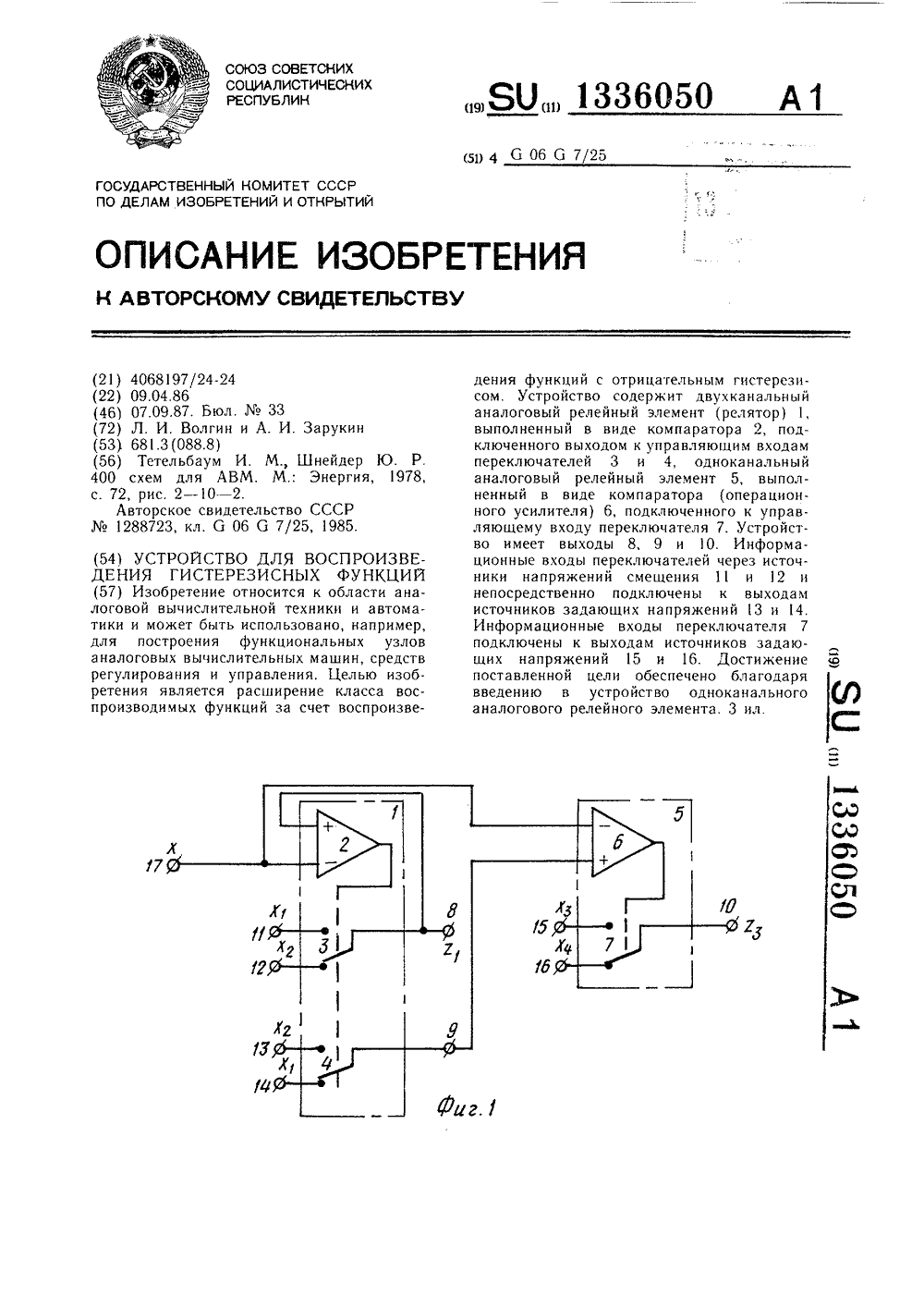

Номер патента: 1336050

Опубликовано: 07.09.1987

Авторы: Волгин, Зарукин

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

...2 переключается, подключая другой вход компаратора, например неинвертирующий, к входу 11. Г 1 ри уменьшении входного напряжения х менее х компаратор 2 переключается, переключая переключатели 3 и 4 в исходное положение. На первом выходе устройства 8 воспроизводится функция с положительным гистерезисом. Одновременно при увеличении входного напряжения на инвертирующий вход второго компаратора 6 через переключатель 4 подается напряжение х. При превышении входным напряжением напряжения х компаратор 6 переключается, переключая переключатель 7 и подключая задающее напряжение к третьему выходу 10 устройства. До этого к выходу 10 было подключено напряжение х 4. При превышении входным напряжением х напряжения х, к входу компаратора 6 через...

Номер патента: 1354215

Опубликовано: 23.11.1987

Авторы: Волгин, Ребане

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

...фиг.36 изображена одна из Функций, воспроизводимых устройством,Если преобразователь 9 есть повторитель напряжения (или вход устройства непосредственно соединен с входом7), а преобразователь 10 есть инвертор знака, т.е, Г(х) = -х, то устройство воспроизводит Функцию, представленную на фиг.Зв.В общем случае устройство можетвоспроизводить гистерезисные функциис любыми законами изменения прямойЧ(х) и обратной Г(х) ветвей характеристики, заданными функциональнымипреобразователями 9 и 10. При этомширина зоны гистерезиса Ьх = х,-хрегулируется изменением напряженийх, и х, на входах 5 и 6,Прямая и обратная ветви воспроизводимой гистерезисной функции могутбыть сформированы из нескольких различных функций, если...

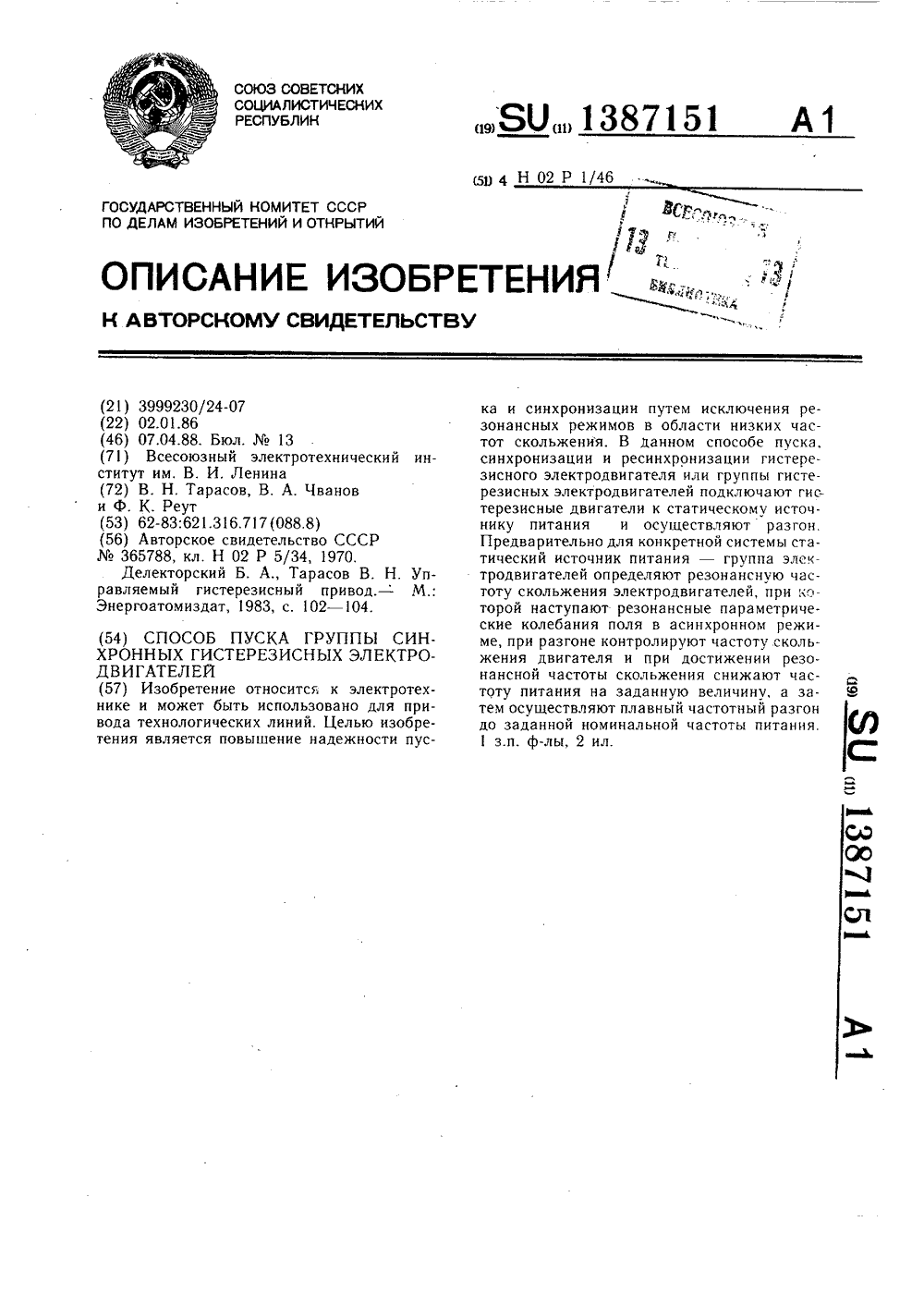

Номер патента: 1387151

Опубликовано: 07.04.1988

Авторы: Реут, Тарасов, Чванов

МПК: H02P 1/46

Метки: гистерезисных, группы, пуска, синхронных, электродвигателей

...переключателя 13 подключает задатчик 16 интенсивности к каналу 4 регулирования частоты и через блок Запуск 14 осуществляет запуск задатчика интенсивности. Начальная частота последнего соответствует частоте 1, а темп изменения задается по результатам предварительного расчета по основному уравнению движения двигателя. Выходная частота преобразователя в первый момент уменьшается и двигатели в своей основной массе оказываются в синхронизме или в области пред- синхронной. Этим самым исключается их нахождение в области частоты скольжения, где имеет место резонанс.Плавное увеличение частоты задатчиком 16 интенсивности обеспечивает разгон двигателей до номинальной частоты вращения, по достижении которой блок 9 формирует сигнал, осуществляющий...

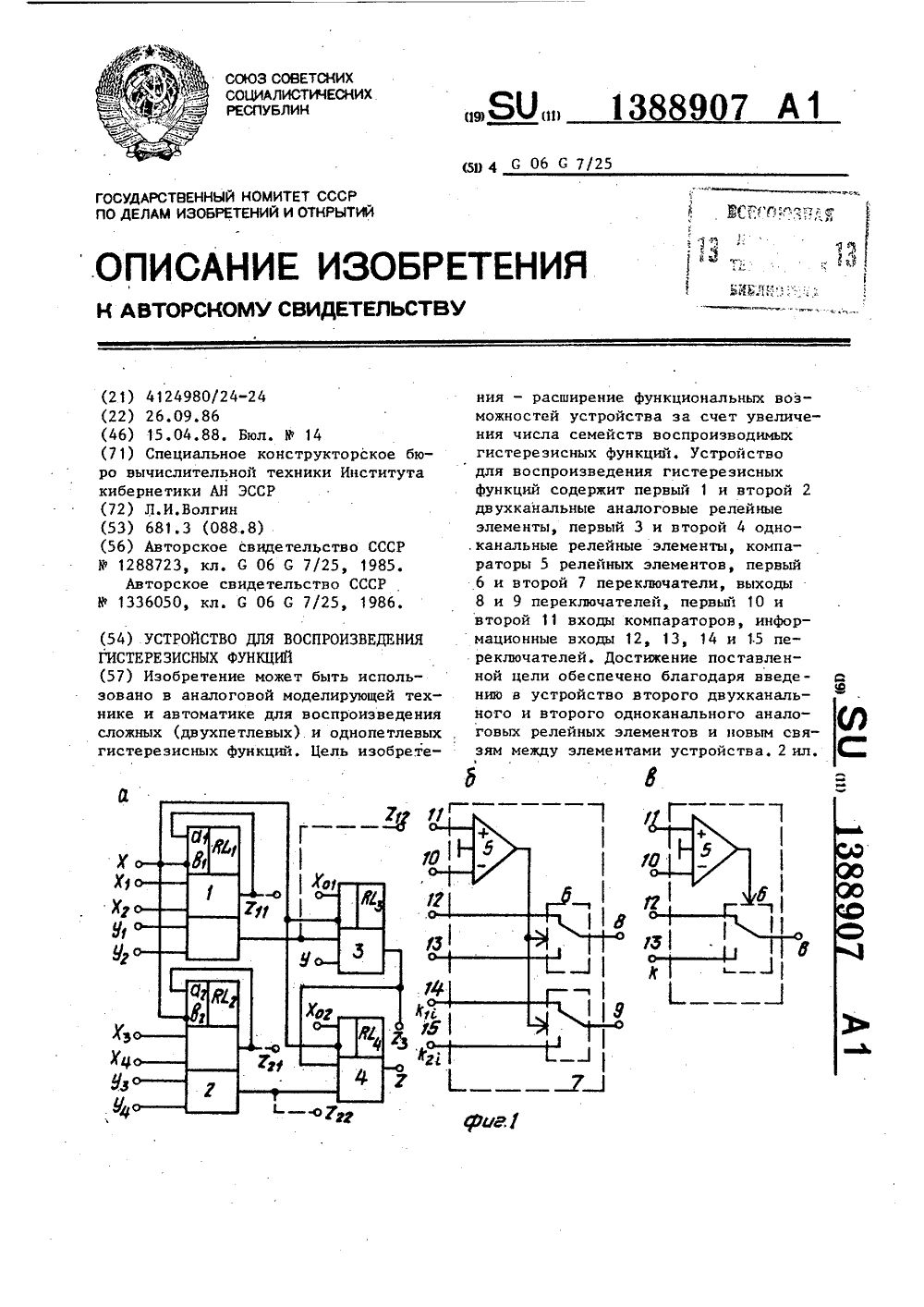

Номер патента: 1388907

Опубликовано: 15.04.1988

Автор: Волгин

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

...и 2 соединен с входом 11 его компаратора 5.Релейные элементы 1 и 2 по выходам 8 воспроизводят семейство функций прямоугольного гистерезиса:2=х,1(а, а+Ь, х)+х )-у(а, Еа аг=х,1(а, К+Ь,х)+х, 1-1(а, г+15Если а,г,1 +Ь хО, а г, +Ь х О,то переключатели релейных элементов1 и 2,. управляемые от компараторов 5,находятся в верхнем по фиг. 1 положении. В противном случае переключа-. 20тели 6 и 7 находятся в нижнем положении,Напряжения х х, хи х 4 фиксируют ширину первой дх, = х - хи второй дх = х 4 - хз гистерезисных 25петель формируемой функции. Опорныенапряжения х и х определяют учасоток Формируемой функции, на которомона принимает значение г = у. Напряжения У( И У у У И У 4 Формируют 30воспроизводимую функцию на участкахх (х и ххВрспроизводимые...

Номер патента: 1468926

Опубликовано: 30.03.1989

Авторы: Кавалерова, Малько, Миляев, Никаноров, Селезнев, Яковлев

МПК: C21D 1/04

Метки: гистерезисных, двигателей, железо-хром-кобальт, основе, сплавов, термообработки

...двигателей, уменьшить энергопотребление, ф упростить оборудование для ТМО,уменьшить его габариты, 2 табл,низация при температуре до 1300 С с выдержкой 30-60 мин закалка в воде,онагрев до 780 С, выдержка 30-60 мин, охлаждение до 700 С с произвольной скоростью,. охлаждение в интервале 700-600 С в магнитном поле напряженностью 1-20 кА/м со скоростью (1- 2) С/мин, многоступенчатый отпуск в интервале (620-540) С.В табл. 1, 2 приведены значениям относительной коэрцитивной силы Ь, относительной остаточной индукции Ь , коэффициента выпуклости петли ЮйУменьшение напряженности магнитного поля при ТИО от 100 до 1-20 кА/м позволяет снизить энергопотребление, 5упростить оборудование для ТИО, уменьшить его габариты, снизить магнитные поля рассеяния...

Номер патента: 1585769

Опубликовано: 15.08.1990

Авторы: Архипов, Грибков, Зубов, Кринчик, Лысков

МПК: G01R 33/14

Метки: гистерезисных, кривых, ферромагнетиков

...компонента интенсивности с частотой изменения угла падения света на образец. Регистрируют зависимость величины этой компоненты от внешнего магнитного поля.. Устройство, реализующее предложенный способ, работает следующим образом. 30Генератор 2 вырабатывает ток, медленно изменяющийся, например, по синусоидальному закону, который в блоке .1 намагничивания, например в катушках Гельмгольца, преобразуется в магнитное поле, перемагничивающее образец 8. С выхода преобразователя 3, например резистора, на Х-вход двухкоординатно-. го резистора 4 поступает электрический сигнал, пропорциональный напряженности магнитного поля. Световой. пучок от источника 5 неполяризован.ного света разделяется полупрозрачным зеркалом 9 на два пучка, которые...

Номер патента: 1596354

Опубликовано: 30.09.1990

Авторы: Булдаков, Волгин

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

...циклам(фиг.9),Устройством по фиг,5 также является триггер с И+1 устойчивыми состояниями. Здесь в отличие от фиг.4требуется меньшее количество источников опорного напряжения Уц . Графики воспроизводимых преобразователем по фиг.5 функций приведены нафиг. 10.При включении входов устройствав соответствии с фиг. б и 7, (7(У, Т , воспроизводитсяфункция функционального квантования (фиг.11) управляющего напряжения Ч = 7(с), где с есть текущеевремя. В частном случае для фиг,бможно положить 71 = 7, У = Ч,У - Ур У 4 7 р 1 1 5 1 4 (соответствующие информационные и ком-:мутационные входы соединены),При включении входов устройствав соответствии с фиг.7 воспроизводятся различного вида линейно-разрывные гистерерисные функции. Однаир возможных...

Номер патента: 1619320

Опубликовано: 07.01.1991

Авторы: Булдаков, Волгин

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

...кривой формируются19320 4 напряжением д, функция, описывающая кривую на выходе Е, имеет вид У,ХИ) (Х, Зс с 1(ХИ/й) О,х(е),хх, й с 1(х(с) ) /аеО,У,Х(С) Х, д(Х(с/йс(0,х(с),х(е)х, Ь а(х(с) ) /аео. Схема на фиг.2 отличается от схемы на фиг,1 перестановкой выводов, что дает возможность замены прямой ветви на обратную.Гистерезисная функция, воспроизводимая элементом, при Х,0 и У=О (фиг.За), при Хд=О,и д=О (фиг.Зб) и при ХдФО и УО (Фиг.Зв).Таким образом, предлагаемое решение обеспечивает широкий набор гистерезисных функций с регулируемой точкой разрьва внутри петли гистерезиса. 1 О 15 20 формула из о бр етения Устройство для воспроизведения .гистерезисных функций, содержащее 25 первый аналоговый релейный элемент,выполненный в виде...

Номер патента: 1628176

Опубликовано: 15.02.1991

Авторы: Завьялов, Позднухов, Стуруа, Тарасов, Титов, Чванов

МПК: H02P 1/54, H02P 7/74

Метки: гистерезисных, группами, электродвигателей, электропитания

...напряжения - со второго выхода блока 18 фазоимпульсного регулирования непосредственно.Для создания режима перевозбуждения электродвигателей 5 импульс намагничивающего тока в цепи их питания формируют следующим образом, Импульс 01 з с выхода блока 13 задания частоты намагничивающих импульсов поступает нэ первый вход ВБ-триггера 11 и взводит его (фиг,З). На второй вход ВЯ-триггера 11 с блока 14 синхронизации поступает последовательность импульсов 01 л, соответствующих началу положительной полуволны питающего напряжения Од фазы А, Первый же импульс из этой последовательности, поступающий по времени после импульса 01 з с выхода блока 13 задания частоты намагничивающих импульсов, возвращает ВЯ-триггер 11 в исход ое состояние, Таким обра 5 10...

Номер патента: 1758816

Опубликовано: 30.08.1992

Авторы: Агафонов, Завьялов, Позднухов, Реут, Тарасов, Федоров, Чванов, Яковлев

МПК: H02P 1/54

Метки: гистерезисных, групп, двух, пуска, электродвигателей

...можвт быть выбран либо по достижению последним двигателем, либо по5 10 15 20 25 30 35 40 45 50 55 достижению синхронного вращения более половины, Для данного способа это несущественно и определяется условиями производства, Целесообразно переключить их далее раньше достижения синхронизма, так как после переключения на резервный источник они доразгонятся пока будет осуществлен пуск второй группы.После отключения первой группы подключают к основному источнику вторую группу двигателей и осуществляют аналогичный разгон, как и первой группы. По достижении двигателями второй группы синхронной частоты вращения синхронизируют гистерезисные двигатели указанных групп и плавное их подключение к основному преобразователю, чтобы не...
