Номер патента: 1835479

Опубликовано: 23.08.1993

Автор: Сырецкий

МПК: F24F 7/04

Метки: вентиляции, животноводческого, помещения

...2, кроме датчиков температуры, размещены в венткамере 10, изолированной от основного помещения 1.Воздуховоды выполнены из полиэтиленовой пленки с использованием композиции со скользящими добавками,Система работает следующим образом, Один из вентиляторов 2 подает приточный воздух в объеме, достаточном для создания расчетного воздухообмена в помещении 1 в зимний период, а при повышении температуры внутреннего воздуха выше 10 ОС включается второй вентилятор, Система работает в автоматическом режиме, по мере достиженИя расчетных значений параметров микрбклимата один иэ вентиляторов отключается. К вентиляторам 2 подсоединены магистральные воздуховоды 3, проходя по которым приточный воздух обогревается за счет биологического тепла...

Номер патента: 1441440

Опубликовано: 30.11.1988

Автор: Сырецкий

МПК: G08C 19/36

Метки: информации, передачи

...демодулятора 18 зависит от волновой разности фаз колебаний. Так как волноваяразность Фаз выходного колебания модулятора 2, а следовательно, и колебаний на входах демодуляторов 7 и 8,изменяется линейно, то по достиженииинтенсивностью излучения на выходедемодулятора 7 порогового значения,соответствующего уровню напряженияисточника 11, происходит срабатываниекомпаратора 9 и изменение состояниятриггера 10. Импульсы с генератора 13проходят через открытые элементы И14 и 21 на входы счетчиков 22. В момент времени, когда в одном или нескольких информационных каналах 16выходное напряжение фотоприемников19 достигает порога срабатывания компараторов 20, соответствующие элементы И 2 закрываются, прекращая прохождение импульсов на входы...

Номер патента: 1363255

Опубликовано: 30.12.1987

Автор: Сырецкий

МПК: G06F 17/15

Метки: корреляционной, функции

...единичному коэффициенту передачи, то в первом цикле второго периода измеряется значение г-й порядковой статистики (в остальных циклах " 1"й) Е(1)., При появлении импульса Конец преобразования" на Ц-выходе триггера 20 устанавливается потенциал единицы. Блок 28 памяти переводится в режим записи информации с выхода сумматора 15 в ячейки с адресом 2. На выходе мулвтиплексора 21 устанавливается код,соответствующий состоянию счетчика 23, соответствующий коэффициенту передачи преобразователей 3 (К =1/2). Это значение поддерживается неизменным в течение периода, По заднему Фронту1импульса Конец преобразования" изменяется на единицу содержимое счетчика 24 импульсов. После этого на выходе элемента И 27 появляется потенциал, запрещающий...

Номер патента: 1363254

Опубликовано: 30.12.1987

Автор: Сырецкий

МПК: G06F 17/15

Метки: автокорреляционной, функции

...счетчика 27 импульсов. После этого изменяется потенциал на выходе логического элемента И 24, запрещающий прохождение импульсов с выхода логического элемента И 22 на вход установки режима блока 28. Блок 28 устанавливается в режим считывания информации иэ ячеек с адресом 2. По заднему фронту импульса "Конец преобразования" с некоторой временной задержкой осуществляется запись-данных (У, ) из ячеек блока 29 с номером адреса 1 в регистр 18, На выходе цифроаналогового преобразователя 16 устанавливается выходное напряжение, значение которого соот(г)вет с твует У , , В конце второго цикла по переднему фронту импульса "Конец преобразования " осуществляется запись выходного кода сумматора 1 5 , соответствующего значениюб 3254 5 13У =У +(Е (с...

Номер патента: 1363253

Опубликовано: 30.12.1987

Автор: Сырецкий

МПК: G06F 17/18

Метки: вероятностей, плотности, функций

...шестого импульса напервом выходе распределителя 14 импульсов формируется уровень логического нуля, при наличии которого за"прещается прохождение сигналов черезлогические элементы И-НЕ 2. В данныймомент времени в распределителе 14формируется одновременно сигнал установки нуля для блока 9, причем уровень напряжения на входе знаковогоразряда этого блока противоположенпредыдущему. Далее разрешается прохождение тактовых импульсов с выходаделителя 15 частоты на вход блока 10управления. В дальнейшем все последующие импульсы генератора 16 не изменяют выходных уровней распределителя 14. Эта ситуация имеет место до моментапоявления на выходе блока 9 сигнала "Конец преобразования 1.При появлении на выходе блока 9 уравновешивания импульса "Конец...

Номер патента: 1363252

Опубликовано: 30.12.1987

Автор: Сырецкий

МПК: G06F 17/18

Метки: выборочного, значения, размаха, среднего

...22 работает в соответствии с программой.В конце второго цикла преобразования на выходе блока 11 уравновешивания появляется импульс "Конец преобразования", по переднему Фронту ко" торого изменяется на единицу .содержимое счетчика 19 импульсов, осуществляется запись выходного кода сумматора 14 в регистр 18. Во время действия указанного импульса производится также запись кода регистра 18 в блок 25 по адресу 1. Под воздействием заднего фронта импульса "Конец преобразования" Э-триггер 24 переводится в новое состояние. Блок 25 устанавливается в режим считывания информации иэ ячеек с адресом г. К блоку 7 сравнения подключается выход регистра 16. Под воздействием управляющего сигнала на выходе вычитателя 26 формируется разность Е(1,)-Е(1)....

Номер патента: 1363251

Опубликовано: 30.12.1987

Автор: Сырецкий

МПК: G06F 17/18, G06G 7/52

Метки: значения, оценки, среднего, текущей

...изменяется на единицув конце каждого цикла.В первом цикле формируется "мгновенное" значение наперед заданной порядковой статистики. Второй и все63251 ц:ц,+(Е,-Б,)ь 13 последующие циклы работы устройства начинаются при наличии импульса "Конец преобразования" с момента прихода на вход синхронизации очередного первого импульса генератора 21 импульсов. В этот момент времени распределитель 22 формирует сигналы сброса БЯ-триггеров 5 в нулевое состояние, установки нуля на аналоговом выходе блока 11 уравновешивания с отрицательным знаком. Прекращается воздействие импульсов делителя 20 частоты на работу блока 12 уп" равления.Устройство работает при появлении на входе синхронизации каждого очередного импульса по изложенному выше...

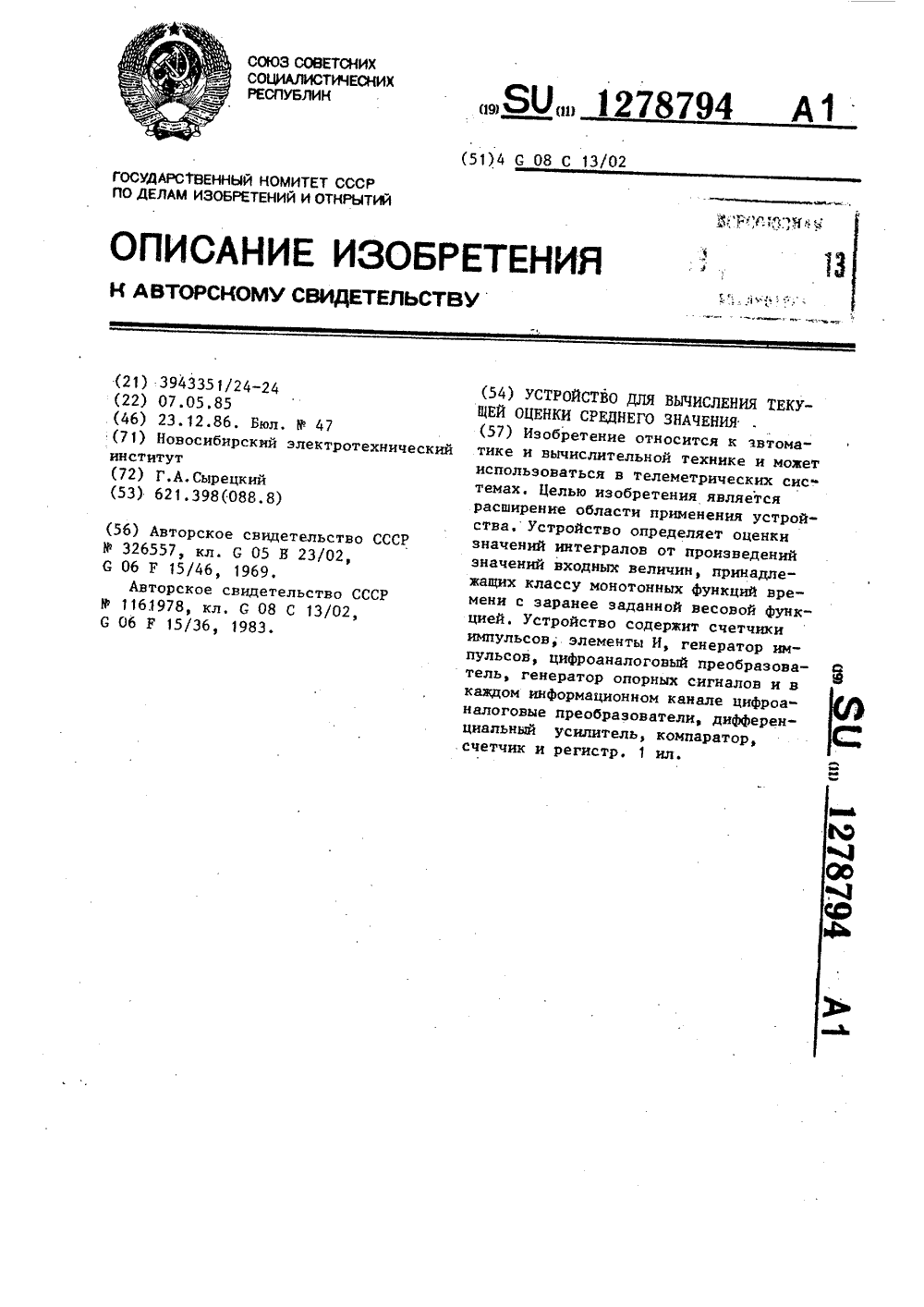

Номер патента: 1278794

Опубликовано: 23.12.1986

Автор: Сырецкий

МПК: G06F 17/18

Метки: вычисления, значения, оценки, среднего, текущей

...дифференциальных усилителей 3,30 Кч = 1, 1/2, 1/3 1/Ь при1 = 1, Ь - коэффициенты передачипреобразователей 4 в 1-мцикле,происходит срабатывание одного либо35нескольких компараторов 5 и прекращается прохождение импульсов генератора 11 на счетчик 6 соответствующего информационного канала 1. В течение каждого цикла изменения развертывающего напряжения происходит сра 40батывание компараторов 5 во всех Иканалах 1,В момент достижения развертывающимнапряжением Х (С) своего максимальноР45го значения на выходе элемента И 14появляется логическая единица, подвоздействием которой на единицу изменяется содержимое счетчика 9, осуществляется запись содержимого счет 50чиков 6 информационных каналов 1 всоответствующие регистры 7 и производится...

Номер патента: 1246375

Опубликовано: 23.07.1986

Автор: Сырецкий

МПК: H03M 1/38

Метки: измерительное, многоканальное

...в регистры б изменение состояния счетчика 10 на единицу и ЦАП 7. С появлением последующего импульса, генератора 8 начинается новый цикл преобразования входных величин.В конце первого цикла преобразования на соответствующих цифровых выходах устройства устанавливаются цифровые эквиваленты следующих значений входных сигналов ь где Х. - значение входного сигна 11ла в конце 1-го циклапреобразования в -м канале,К - коэффициент передачи умножающего цифроаналогового преобразователя 2 в1-м цикле преобразования,значение которого равно 1, а на соответствующих аналоговых выходах - их аналоговый эквивалент.Так как в процессе работы в каждомканале устройства производится суммирование цифровых кодов АЦП 3 ипредыдущих результатов, занесенных врегистры...

Номер патента: 1161978

Опубликовано: 15.06.1985

Автор: Сырецкий

МПК: G06F 17/18

Метки: вычисления, значения, оценки, среднего, текущей

...входами первых цифроаналоговых преобразователей информационных каналов и через первый элемент И - с синхроннэирующим входомгенератора импульсов, выход которого соединен с первыми входами счетчиков импульсов информационных каналов и с входом первого счетчикаимпульсов, выходы которого соединены через второй элемент И с входомвторого счетчика импульсов и с первыми входами регистров памяти ин- .формационных каналов, первые входыкомпараторов дополнительных информационных каналов объединены и соединены с выходом цифроаналогового преобразователя, в каждом информационном канале выход дифференциальногоусилителя соединен с вторым входомпервого цифроаналогового преобразователя, выход которого соединен свторым входом...

Номер патента: 627380

Опубликовано: 05.10.1978

Авторы: Непеин, Сырецкий

МПК: G01N 3/32

Метки: исследования, развития, трещин, усталостных

...предложенный способ.Предложенный способ осуществляется следующим образом.На объекте исследования в местах возможного возникновения трещин размещают датчики 1, состоящие из катушки 2 индуктивности, проводящей пластины 3, выполненной, например, из Фольги, и емкости 4. Блок 5 управления связывает приемный блок б, блок 7 регистрации, счетчик 8 циклов нагрузки, механизм 9 нагрузки и генератор 10. Каждый датчик 1 настраивают на его резонансную частоту, причем эти частоты не перекрываются между собой. Блок 5 управления выдает команду механизму Э нагрузки на периодические циклы нагружения, при этом счетчик 8 циклон нагрузки подсчитывает циклы,Одновременно генератор 10 выдает радиоимпульсы, при этом вход приемного блока б закрыт. В случае...
